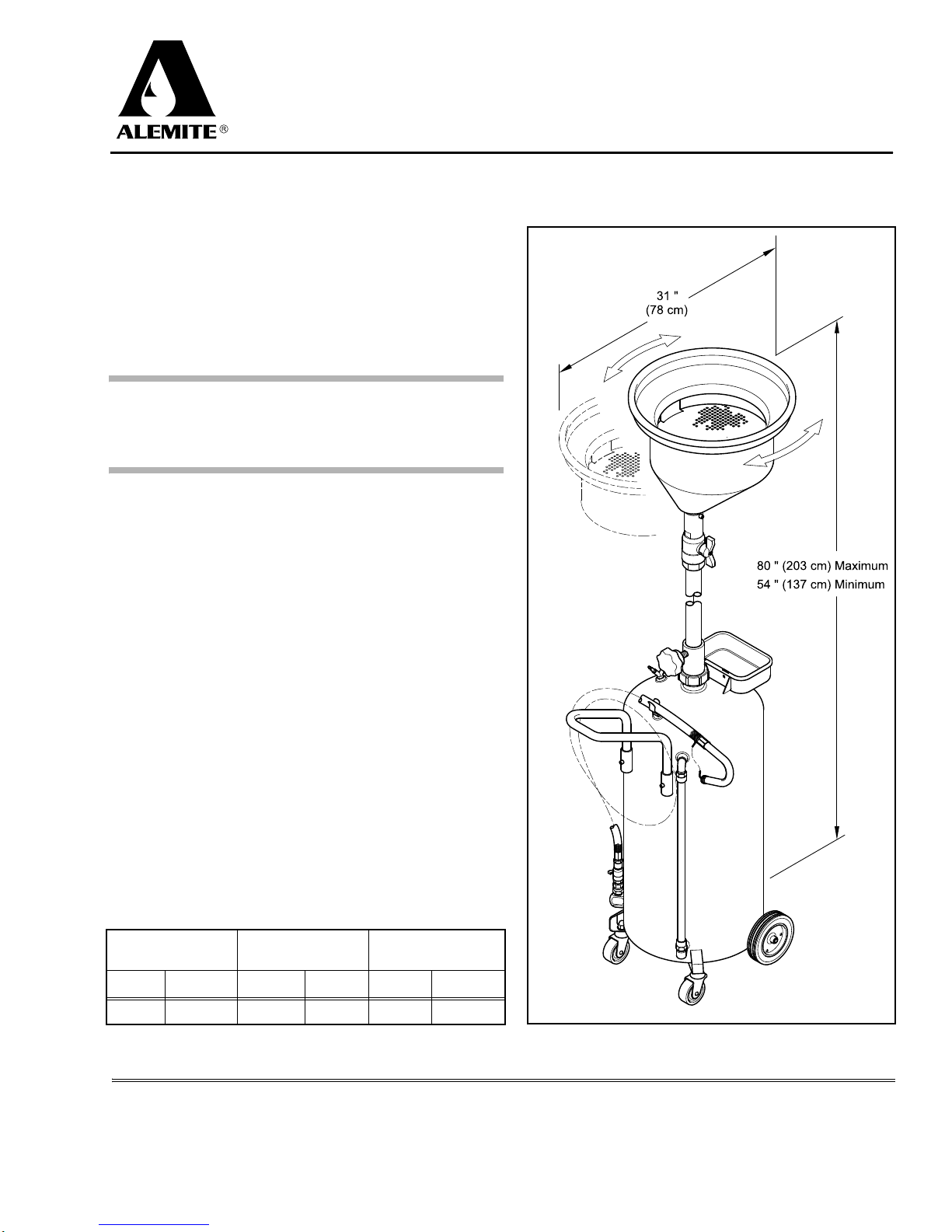

Figure 1 Portable Pressurized Oil Drain
Model 8587-1
Description
Model 8587-1 is a portable drain designed to:
• safely capture the oil from engine crankcases,
transmissions, and differentials
• be emptied with the use of air pressure
CAUTION
Do not exceed 7 psi (0.5 Bar) air pressure when emp-
tying this drain. Damage to components can occur.
The drain consists of a(n):
• offset collection bowl with strainer and 23-inch
(58 cm) splash guard (offers 31-inch [78 cm]
total lateral reach)
• 24-gallon (90 liter) tank with twin casters, handle, level
gauge, and tool tray
• 79-inch (2 m) drain hose with nozzle and plug
The drain is also equipped with:
• two manually-operated shut-off ball valves
• an air connector and pressure-relief valve
Collection Bowl Assembly
The strainer within the collection bowl assembly guards
against loose items entering the tank. It mounts on an
extension tube that can extend up to 26 " (66 cm).
See Figure 1.
The tube is held in position by a manually-operated
locking wheel. This mechanism holds the collection bowl at
the desired height.
Portable Pressurized Oil Drain
Maximum
Air Pressure Pressure Relief Valve Tank Capacity
psi Bar psi Bar gal liters
70.51412490
Table 1 Oil Drain Model 8587-1 Specifications
Service Guide 8587-1

2(5-09) Alemite, LLC
SER 8587-1

3
Item #
# de ítem
# d'article
Part #
# de pieza
# de pièce
Description Descripción Description Qty Cant.
Qté
Notes
Notas
Remarques
1 393767-1 Guard, Splash Salpicadero Anti-éclabousseu 1
2Strainer
Depurador Crépine 1
3 393767-2 Bowl Taza Entonnoir 1
4 Stem, Swivel Vástago giratorio Tige, à rotule 1
5O-Ring
Junta tórica Joint torique 2 28 mm x 33.3 mm
6Body,Swivel
Cuerpo giratorio Corps, à rotule 1
7 Washer, Lock Arandela de seguridad Rondelle, de blocage 1
8 Screw Tornillo Vis 1
9Valve,Ball
Válvula de bola Soupape, à bille 13/4"NPTF
10 Nut Tuerca Écrou 1
11 Collar Casquillo Collier 1
12 Wheel, Hand Rueda manual Bloqueur, manuel 1
13 393767-3 Tube, Extension Tubo de extensión Tube, de rallonge 1
14 O-Ring Junta tórica Joint torique 2 26.5 mm x 33.6 mm
15 O-Ring Junta tórica Joint torique 1 42.5 mm x 47.8 mm
16 Nut Tuerca Écrou 1
17 393767-4 Valve, Relief Válvula de alivio de la
presión Soupape, de
décharge 115psi(1Bar)
18 328034 Connector, Air Conector de aire Robinet, d'air 1
19 393767-5 Adapter, Y Adaptador en Y Raccord de vidange,
en Y 1
20 Wheel Rueda Roue 2
21 Washer Arandela Rondelle 2
22 Screw Tornillo Vis 2
23 Handle Mango Poignée 1
24 Tray, Tool Bandeja de
herramientas Plateau, à outils 1
25 Tank Tanque Réservoir 1
26 393767-6 Hose and Nozzle Manguera y boquilla Tuyau flexible et
embout 1
27 393767-7 Plug and Chain Tapón y cadena Bouchon et chaîne 1
28 O-Ring Junta tórica Joint torique 2 11.2 mm x 16 mm
29 393767-8 Gauge, Level Indicador de nivel Indicateur, de niveau 1
30 Caster Rueda orientable Roulette 2s
31 Nut, Flange Tuerca reborde Écrou, bride 2s
33 393767-26 Elbow (set of 2) Codo (incluye 2) Coude (2 compris) 1
34 393767-27 Ring (set of 2) Anillo (incluye 2) Anneau (2 compris) 1
35 Adapter Adaptador Raccord 1
36 Valve, Ball Válvula de bola Soupape, à bille 11/2"NPTF
37 Screw Tornillo Vis 2
38 Screw Tornillo Vis 1
39 Clip Sujetador Pince 1
Legend: / Leyenda:/ Légende:
Part numbers left blank are not available separately
Los números de piezas en blanco no están disponibles por separado
Les numéros de pièces laissés à blanc ne sont pas disponibles séparément
s designates a kit item / designa a un elemento del equipo / désigne les articles d'une trousse
Repair Kits / Equipos de reparación / Trousses de réparation
Part No.
# de pieza
# de pièce
Kit Symbol
Símbolo del equipo
Symbole Description Descripción Description
393767-9 Kit, Swivel Equipo giratorio Trousse, rotule
393767-10 Kit, Seal Equipo de sello Trousse, joint d'étanchéité
393796 Kit, Wheel Equipo de la rueda Trousse, roue
393794 sKit, Caster Equipo rueda orientable Trousse, roulette
Alemite, LLC (5-09)
SER 8587-1

4
Figure 2 Ball Valve Positions for Modes of Operation
SER 8587-1 Portable Pressurized Oil Drain
Changes Since Last Printing
Part #s 393767-26 and 393767-27
(5-09) Alemite, LLC
Assembly
NOTE: See Page 2 for component iden-
tification on all procedures.
1. Install each Wheel (20) onto Tank (25).
•InstallWasher(21) and Screw (22) that secures
each Wheel to the Tank.
• Tighten Screws (22) securely.
2. Position each Wheel Caster (30) onto the Tank.
3. Install Washer (32) and Acorn Nut (31) that
secures each Wheel Caster to the Tank.
• Tighten each Acorn Nut securely.
4. Install Handle (23) into the sockets on the Tank.
• Tighten Screws (37) securely.
5. Lubricate O-Rings (5) with clean oil.
6. Carefully position the Bowl and Swivel Stem
assembly into the Extension Tube and Swivel
Body assembly.
• Tighten Screw (8) securely.
7. Install Strainer (2) and Splash Guard (1) onto
Bowl (3).
8. Position Tool Tray (24) onto the Tank’s bracket.
Modes of Operation
Collection
1. Make sure both ball valves are properly
positioned.
•SeeFigure 2.
Position Tube and Bowl Assembly
2. Loosen Hand Wheel (12).
3. Raise or lower the Tube and Bowl assembly to the
desired position.
4. Tighten the Hand Wheel.
IMPORTANT: Do not allow the tank to
fill above the highest mark on Level
Gauge (29). An excessive quantity of oil
may cause oil discharge at Air Connec-
tor (18).
Emptying
5. Remove Plug (27) from the nozzle on Delivery Hose
Assembly (26).
• Position the nozzle into an appropriate collection
container.
6. Make sure that Hand Wheel (12) is tight.
7. Make sure both ball valves are positioned properly.
•SeeFigure 2.
CAUTION
Do not exceed 7 psi (0.5 Bar) air pressure when emp-
tying this drain. Damage to components can occur.
8. Set the air supply to a maximum of 7 psi (0.5 Bar).
9. Attach air supply to Connector (18).

5
Descripción
El modelo 8587-1 es un drenaje portátil diseñado para:
• capturar de manera segura el aceite proveniente de
transmisiones, diferenciales y cárter del motor.
• ser vaciado mediante el uso de presión de aire
PRECAUCIÓN
No exceda los 7 psi (0,5 barios) de presión de aire
al vaciar este drenaje. Pueden dañarse los
componentes.
El drenaje está compuesto de:
• una taza de captación desviada con depurador y
salpicadero de 58 cm (23 pulgadas) (que ofrece 78
cm [31 pulgadas] de alcance lateral total)
• un tanque de 90 litros (24 galones) con dos ruedas
orientables, mango, indicador de nivel y bandeja de
herramientas
• una manguera de drenaje de 2 m (79 pulgadas) con
boquilla y tapón
El drenaje también está equipado con:
• dos válvulas de bola de cierre de operación manual
• un conector de aire y una válvula de alivio
Conjunto de la taza de captación
El depurador que se encuentra al interior del conjunto
de la taza de captación evita que elementos sueltos entren
al tanque. Está instalado en un tubo de extensión que
alcanzar hasta 66 cm (26 pulgadas). Vea la Figura 1.
El tubo es mantenido en posición por una rueda de
seguridad operada manualmente. Este mecanismo
mantiene la taza de captación a la altura deseada.
Drenaje de aceite a presión portátil
Guía de servicio
Alemite, LLC Revisión (5-09)
8587-1
Figura 1 Drenaje de aceite a presión portátil
modelo 8587-1
Presión de aire
máxima Válvula de alivio de la presión Capacidad del tanque
barios psi barios psi litros galones
0.5 7 1 14 90 24
Tabla 1 Especificaciones del drenaje de aceite
modelo 8587-1

6
Montaje
NOTA: Vea la Página 2 para identificar
los componentes en todos los proced-
imientos.
1. Instale cada rueda (20) en el tanque (25).
• Instale la arandela (21) y el tornillo (22) que
asegura cada rueda al tanque.
• Apriete firmemente los tornillos (22).
2. Coloque las ruedas orientables (30) en el tanque.
3. Instale la arandela (32) y la tuerca ciega (31) que
asegura cada rueda orientable al tanque.
• Apriete firmemente cada tuerca ciega.
4. Instale el mango (23) en los soportes del tanque.
• Apriete firmemente los tornillos (37).
5. Lubrique las juntas tóricas (5) con aceite limpio.
6. Coloque cuidadosamente el conjunto del vástago
giratorio y la taza en el conjunto del tubo de
extensión y el cuerpo giratorio.
• Apriete firmemente el tornillo (8).
7. Instale el depurador (2) y el salpicadero (1) en la
taza (3).
8. Coloque la bandeja de herramientas (24) en el
soporte del tanque.
Modos de operación
Captación
1. Asegúrese de que ambas válvulas de bola estén
colocadas correctamente.
• Vea la Figura 2.
Posición del conjunto del tubo y la taza
2. Suelte la rueda manual (12).
3. Suba o baje el conjunto del tubo y la taza hasta la
posición deseada.
4. Apriete la rueda manual.
IMPORTANTE: No permita que el
tanque se llene más arriba de la marca
superior del indicador de nivel (29).
Una cantidad excesiva de aceite puede
causar una descarga de aceite en el
conector de aire (18).
Vaciado
5. Retire tapón (27) de la boquilla del conjunto de manguera
de descarga (26).
• Coloque la boquilla en un recipiente apropiado.
6. Asegúrese que la rueda manual (12) esté apretada.
7. Asegúrese de que ambas válvulas de bola estén ubicadas
correctamente.
• Vea la Figura 2.
PRECAUCIÓN
No exceda los 7 psi (0,5 barios) de presión de aire al
vaciar este drenaje. Pueden dañarse los com-
ponentes.
8. Ajuste el suministro de aire a un máximo de 7 psi
(0,5 barios).
9. Conecte el suministro de aire al conector (18).
Revisión (5-09) Alemite, LLC
SER 8587-1 Drenaje de aceite a presión portátil
Figura 2 Posiciones de las válvulas de bola para
modos de operación

7
Description
Le modèle 8587-1 est un purgeur d'huile portable
destiné à :
• soutirer en toute sécurité l'huile des carters,
transmissions et différentiels de moteur
• se vider sous l'action de la pression d'air
ATTENTION
Ne pas dépasser la pression d'air de 7 psi
(0,5 Bar) lors de la vidange de ce purgeur. Les
composantes pourraient être endommagées.
Le purgeur se compose d'un :
• entonnoir collecteur décalé avec crépine et anti-
éclabousseur de 23 pouces (58 cm) (offre une
portée latérale de 31 pouces [78 cm])
• réservoir de 24 gallons (90 litres) sur roulette
double, poignée, indicateur de niveau et plateau
à outils
• tuyau de vidange de 79 pouces (2 m) avec
embout et bouchon
Le purgeur dispose également :
• de deux soupapes d'arrêt à bille à commande
manuelle
• d'un robinet d'admission d'air et d'une soupape
de décharge
Ensemble entonnoir collecteur
La crépine à l'intérieur de l'entonnoir collecteur
sert à empêcher les corps étrangers de pénétrer dans le
réservoir. Elle est montée sur un tube de rallonge
pouvant s'allonger jusqu'à 26 po (66 cm). Se reporter à
la figure 1.
Ce tube est maintenu en place par un bloqueur
manuel. Ce mécanisme permet de bloquer l'entonnoir
collecteur à la hauteur désirée.
Purgeur d'huile sous pression portable
Guide d'exploitation
Alemite, LLC Révision (5-09)
8587-1
Pression d'air
maximum Soupape de décharge Capacité du réservoir
Bar psi Bar psi litres gal
0.5 7 1 14 90 24
Table 1 Spécifications du purgeur d'huile modèle 8587-1 Figure 1 Purgeur d'huile sous pression portable
Modèle 8587-1

8
Assemblage
REMARQUE : Se reporter à la page 2
pour l'identification des composants
pour toutes les procédures.
1. Installez chaque roue (20) sur le réservoir (25).
• Installez la rondelle (21) et la vis (22) servant à
fixer chaque roue sur le réservoir.
• Serrez les vis (22) à fond.
2. Placez chaque roulette (30) sur le réservoir.
3. Installez la rondelle (32) et l'écrou borgne (31)
permettant de fixer chaque roulette sur le réser-
voir.
• Serrez chaque écrou borgne à fond.
4. Installez la poignée (23) dans les supports du rése-
rvoir.
• Serrez les vis (37) à fond.
5. Lubrifiez les joints toriques (5) avec de l'huile
propre.
6. Positionnez avec soin l'ensemble entonnoir et tige
à rotule dans l'ensemble tube de rallonge et corps à
rotule.
• Serrez la vis (8) à fond.
7. Installez la crépine (2) et l'anti-éclabousseur (1)
sur l'entonnoir (3).
8. Placez le plateau à outils (24) sur le support du
réservoir.
Modes d'exploitation
Collecte
1. Assurez-vous que les deux soupapes à bille sont
positionnées correctement.
• Se reporter à la figure 2.
Positionnez l'ensemble tube et entonnoir
2. Desserrez le bloqueur manuel (12).
3. Élevez ou abaissez l'ensemble tube et entonnoir à
la position de votre choix.
4. Serrez le bloqueur manuel.
IMPORTANT : ne pas remplir le réserv-
oir au delà du repère supérieur de
l'indicateur de niveau (29). Une quanti-
té excessive d'huile pourrait entraîner
un déversement d'huile au niveau du
robinet d'air (18).
Vidange
5. Enlevez bouchon (27) de l'embout de l'ensemble de tuyau
de refoulement (26).
• Placez l'embout dans un récipient de collecte approprié.
6. Assurez-vous que le bloqueur manuel (12) est bien serré.
7. Assurez-vous que les deux soupapes à bille sont position-
nées correctement.
• Se reporter à la figure 2.
ATTENTION
Ne pas excéder une pression d'air de 7 psi (0,5 Bar)
lors de la vidange de ce purgeur. Les composantes
pourraient être endommagées.
8. Réglez l'alimentation d'air à un maximum de 7 psi
(0,5 Bar).
9. Reliez l'alimentation d'air au robinet d'air (18).
Figure 2 Positions des soupapes à bille pour modes
d'exploitation
SER 8587-1 Purgeur d'huile sous pression portable
Révision (5-09) Alemite, LLC
