Alfa Network 5 MINUTI User manual

5 MINUTI

AB
C
D
E
F
G
SCHEDA TECNICA / TECHNICAL SPECIFICATION
CARATTERISTICHE TECNICHE / TECHNICAL DETAILS
MISURE / DIMENSIONS
MONTAGGIO E COMPONENTI / ASSEMBLY AND PARTS LIST
A82,0 cm /
32,5 in
B68,0 cm /
32,3 in
C120,0 cm /
47,6 in
D46,0 cm /
18,1 in
E25,0 cm /
9,8 in
F15,0 cm /
5,9 in
G53,0 cm /
20,8 in
CODICE N° DESCRIZIONE
aSPZP_01_024 1 Comignolo
bTI150_500_SAT 1 Canna fumaria
cSFMN_01_070 1 Flangia
dSML-01-045 1 Archetto
eCMB-01-027 1 Cupola camera forno
fRRA-3020 5 Tavella (30X20)cm
gSFMN_01_031 1 Sportello
hCRT-01-027-RAMAP 1 Cupola forno 5 Minuti rame
hCRT-01-027-ROSRA 1 Cupola forno 5 Minuti rosso antico
iYT63-135 1 Termometro
jSML-03-0163 1 Davanzale
lFCGSB602515 2 SIPOREX (25x60x5)
mCMB-01-026 1 Vasca camera forno
a
b
c
d
e
f
gi
h
j
Peso
Weight
77 kg
169,7 lbs
Materiali utilizzati
Used material
lamiera ferro, acciaio inox, bra ceramica
iron sheet, stainless steel, ceramic ber
Area piano forno
Oven oor area
0,3 m2
3,2 ft
2
Tipo di refrattario
Type of refractory
Tavella silico-alluminoso
Alumina silicate bricks
Dim. piano forno
Oven oor dim.
60 x 50 cm
23,6 x 19,7 in
Combustibile consigliato
Recommended fuel
Ciocchi diam. Max 5 cm, potature
Max 1,9 In diam. logs, trimmings
Minuti per scaldare
Heating time (min)
15 Carica nominale
Rated charge
6,9 kg/h
15,2 Lbs/h
N° pizze alla volta
Pizza capacity
2Tiraggio minimo
Minimum ue draught
10 Pa
Infornata di pane
Bread capacity
2 kg
4,4 lbs
Flusso volumetrico fumi
Flue smokes mass ow
57,7 g/s
Temperatura massima
Max oven temperature
500°C
1000°F
Emissioni CO al 13% O2
CO emission at 13% O
2
0,31% 3843 mg/Nm3
Consumo medio
Average fuel consumption
3 kg/h
6,6 lbs/h
Temperatura fumi
Smoke temperature
395°C
743°F
FORNO A LEGNA
5 MINUTI TOP
www.alfaforni.com
conforme a UNI 10474 e EN 13229
UNI 10474 and EN 13229 compliant
rosso
antico
rame
FX5MIN-LROA-T
FX5MIN-LRAM-T
m
l

AB
C
D
E
F
G
H
h
k
o
j
q
r
SCHEDA TECNICA / TECHNICAL SPECIFICATION
CARATTERISTICHE TECNICHE / TECHNICAL DETAILS
MISURE / DIMENSIONS
MONTAGGIO E COMPONENTI / ASSEMBLY AND PARTS LIST
A93,0 cm /
36,6 in
B68,0 cm /
32,3 in
C178,0 cm /
70,1 in
D46,0 cm /
18,1 in
E25,0 cm /
9,8 in
F15,0 cm /
5,9 in
G80,0 cm /
31,5 in
H53,0 cm /
20,8 in
CODICE N° DESCRIZIONE
aSPZP_01_024 1 Comignolo
bTI150_500_SAT 1 Canna fumaria
cSFMN_01_070 1 Flangia
dSML-01-045 1 Archetto
eCMB-01-027 1 Camera forno
fRRA-3020 5 Tavella (30X20)cm
gSFMN_01_031 1 Sportello
hFMN_01_077 1 Maniglione base forno 5 Minuti
iBAS-03-0111 2 Gamba destra 5 Minuti
jBAS-03-0112 Gamba sinistra anteriore 5 Minuti
kBAS-03-0112 Gamba sinistra posteriore 5 Minuti
lCRT-01-027-RAMAP 1 Cupola forno 5 Minuti rame
lCRT-01-027-ROSRA 1 Cupola forno 5 Minuti rosso antico
mYT63-135 1 Termometro
nSML-03-0163 1 Davanzale
oSFMN_01_072 1 Ripiano inferiore
p1NNA100AFI0 2 Ruote
qFCGSB602515 2 SIPOREX (25X60X5)cm
rCMB-01-026 1 Vasca camera forno
a
b
c
d
e
f
gm
l
n
i
p
Peso
Weight
100 kg
220 lbs
Materiali utilizzati
Used material
lamiera ferro, acciaio inox, bra ceramica
iron sheet, stainless steel, ceramic ber
Area piano forno
Oven oor area
0,3 m2
3,2 ft
2
Tipo di refrattario
Type of refractory
Tavella silico-alluminoso
Alumina silicate bricks
Dim. piano forno
Oven oor dim.
60 x 50 cm
23,6 x 19,7 in
Combustibile consigliato
Recommended fuel
Ciocchi diam. Max 5 cm, potature
Max 1,9 In diam. logs, trimmings
Minuti per scaldare
Heating time (min)
15 Carica nominale
Rated charge
6,9 kg/h
15,2 Lbs/h
N° pizze alla volta
Pizza capacity
2Tiraggio minimo
Minimum ue draught
10 Pa
Infornata di pane
Bread capacity
2 kg
4,4 lbs
Flusso volumetrico fumi
Flue smokes mass ow
57,7 g/s
Temperatura massima
Max oven temperature
500°C
1000°F
Emissioni CO al 13% O2
CO emission at 13% O
2
0,31% 3843 mg/Nm3
Consumo medio
Average fuel consumption
3 kg/h
6,6 lbs/h
Temperatura fumi
Smoke temperature
395°C
743°F
FORNO A LEGNA
5 MINUTI
rosso
antico
rame
FX5MIN-LROA
FX5MIN-LRAM
www.alfaforni.com
conforme a UNI 10474 e EN 13229
UNI 10474 and EN 13229 compliant

32 x1x
4

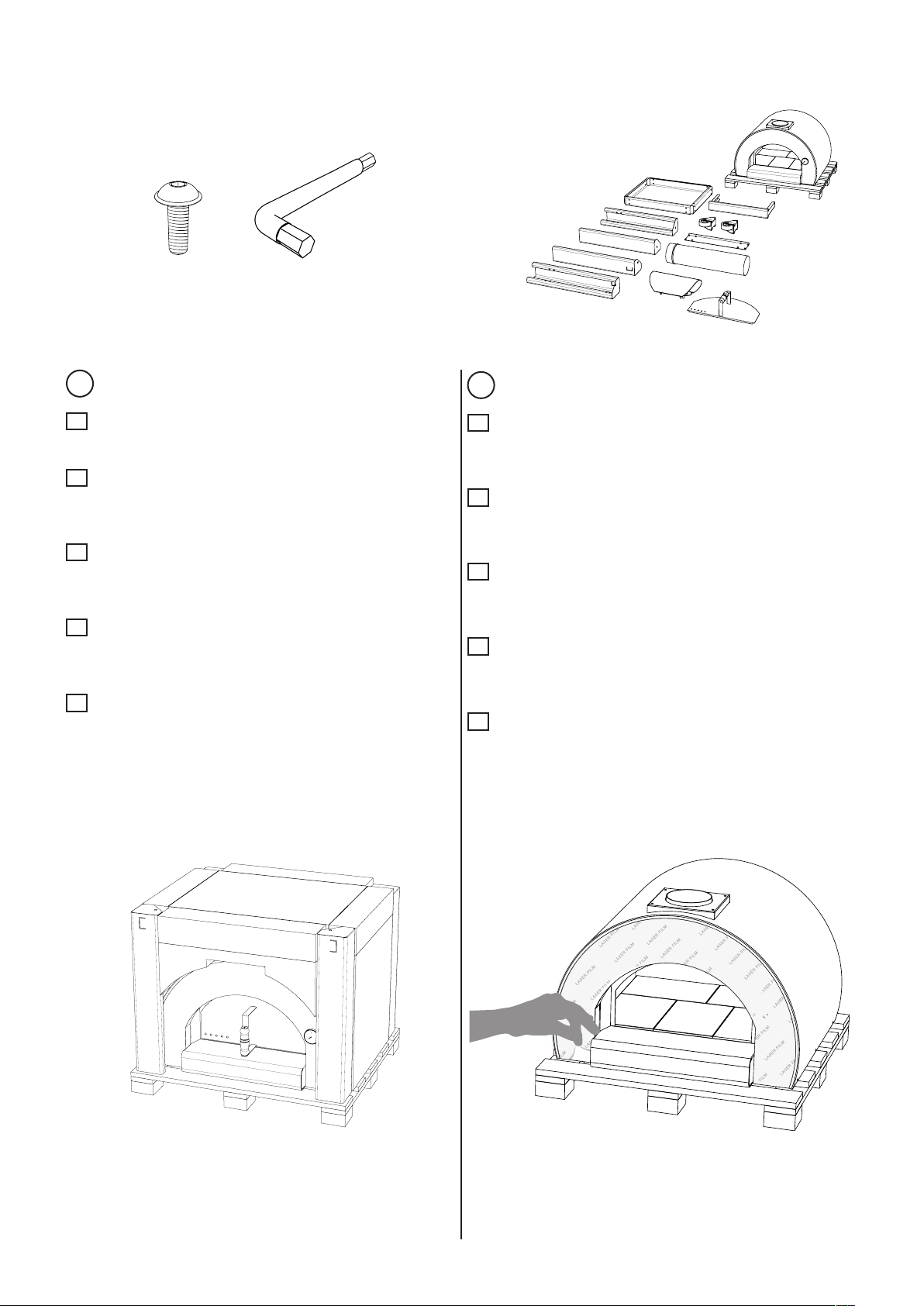

INSTALLAZIONE E MONTAGGIO / INSTALLATION AND ASSEMBLY / INSTALACIÓN Y MONTAJE /
INSTALLATION ET MONTAGE / INSTALLATION UND MONTAGE
12
Rimuovere prima la scatola, il polistirolo e successi-
vamente le gambe del forno e gli altri pezzi.
Non gettare il polistirolo, servirà per il montaggio.
IT Togliere la pellicola laser lm da tutti i componenti
del forno prima di proseguire con il montaggio. Per
facilitarne il distacco, utilizzare aria calda (es. Asciu-
gacapelli). Non utilizzare oggetti taglienti.
IT
First remove the box, the polystyrene and then the
legs of the oven and the other pieces.
Do not dispose of the polystyrene, you will need it
for assembly.
EN
Remove the laser lm from all parts of the oven
before proceeding with the installation. To facilitate
removal use hot air (e.g. Hair dryer). Do not use
sharp tools.
EN
Primero quite la caja, el poliestireno y después las
patas del horno y las otras piezas.
No tire el poliestireno, será necesario para el mon-
taje.
ES
Quite la película laser lm de todos los componen-
tes del horno antes de proceder al montaje. Para
facilitar la remoción utilize aire caliente (ej. el seca-
dor de pelo). No utilice objetos alados.
ES
Retirer d’abord le boitier, le polystyrène et ensuite
les pieds du four et les autres pièces.
Ne jeter pas le polystyrène, il servira pour le mon-
tage.
FR
Retirer le lm laser de toutes les parties du four
avant de procéder au montage. Pour faciliter le
retrait utiliser de l’air chaud (par ex: un sèche che-
veux). Ne pas utiliser d’objets tranchants.
FR
Zuerst den Karton, das Polystyrol und anschließend
die Beine des Ofens und die anderen Teile entfer-
nen.
Das Polystyrol nicht wegwerfen, es wird für die
Montage benötigt.
DE
Bevor mit der Montage fortgefahren wird, ist von al-
len Teilen die Laserlm-Folie zu entfernen. Damit es
einfach ist mit warmer Luft (z.b. Haarfön). Verwen-
den Sie keine scharfen Gegenstände.
DE

a
5
3
Fissare le due gambe più corte alla base di ap-
poggio usando 4 viti per ciascuna gamba, come
mostrato nell’immagine in basso. Ricordarsi che le
gambe più corte si trovano nella parte destra del
forno (a).
IT
Attach the two shorter legs to the support base
using 4 screws for each leg, as shown in the image
below. Remember that the shorter legs are on the
right part of the oven (a
EN
Fije las dos patas más cortas a la base de apoyo,
usando 4 tornillos por cada pata, como ilustrado en
la imagen siguiente. Recuerde que las patas más
cortas están en la parte derecha del horno (a).
ES
Fixer les deux pieds plus courts à la base d’appui
en utilisant 4 vis pour chaque jambe, comme le
montre l’image du bas. Se rappeler que les pieds
plus courts se trouvent dans la partie droite du four
(a).
FR
Die beiden kürzeren Beine mit 4 Schrauben pro
Bein am Traggestell befestigen, so wie in der Abbil-
dung unten gezeigt. Es ist darauf zu achten, dass
sich die kürzeren Beine auf der rechten Seite des
Ofens benden müssen (a).
DE

a
a
b
b
6
5
Inserire la maniglia nelle fessure delle gambe (a) e
ssarla alle gambe usando 2 viti per parte (b).
IT
Insert the handle into the slots of the legs (a) and
fasten it to the legs using 2 screws per side (b).
EN
Introduzca la manija en las ranuras de las patas (a)
y fíjela a las patas usando 2 tornillos por parte (b).
ES
Insérer la manille dans les fentes des pieds (a) et la
xer aux pieds en utilisant 2 vis pour chaque partie
(b).
FR
Den Gri in die Schlitze der Beine einstecken (a)
und mit jeweils 2 Schrauben an den Beinen befes-
tigen (b).
DE
4
Posizionare la piastra per le ruote sotto le fessure
della base di appoggio (a). Fissare le ruote alla pia-
stra avvitando 8 viti (4 per ruota) (b).
IT
Place the plate for the wheels under the slots in the
support base (a). Attach the wheels to the plate
tighten the 8 screws (4 per wheel) (b).
EN
Posicione la placa para las ruedas debajo de las
ranuras de la base de apoyo. Fije las ruedas a la
placa atornillando 8 tornillos (4 por rueda) (b).
ES
Positionner la plaque de recouvrement pour les
roues sous les fentes de la base d’appui (a). Fixer
les roues à la plaque de recouvrement en vissant 8
vis (4 pour chaque roue) (b).
FR
Die Platte für die Räder unter den Schlitzen des
Traggestells platzieren (a). Die Räder an der Platte
befestigen 8 Schrauben anschrauben (4 pro Rad)
(b).
DE

7
6
Posizionare il forno sul carrello e ssarlo usando 4
viti, una per gamba.
IT
Place the oven on the cart and secure it using 4
screws, one for each leg.
EN
Posicione el horno encima del carro y fíjelo usando
4 tornillos, uno por pata.
ES
Positionner le four sur le chariot et le xer en utili-
sant 4 vis, une pour chaque pied.
FR
Den Ofen mit 4 Schrauben, eine pro Bein, auf dem
Wagen befestigen.
DE
7
Posizionare il termometro come descritto nel dise-
gno, poi posizionare la canna fumaria, il comignolo
e lo sportello.
IT
Place the thermometer, as described in the dia-
gram, then position the chimney ue, chimney pot
and the counter.
EN
Posicione el termómetro como descrito en el di-
bujo, entonces coloque el conducto de humos, el
sombrerete y la puerta.
ES
Positionner le thermomètre comme décrit dans
le dessin, puis positionner le carneau montant, la
cheminée et la porte du four.
FR
Das Thermometer wie in der Zeichnung beschrie-
ben positionieren und anschließend den Rauchab-
zug, den Schornstein und die Tür.
DE
IL FORNO È PRONTO PER L’USO / THE OVEN IS READY TO USE / EL HORNO ESTÁ LISTO PARA EL USO / LE
FOUR EST PRÊT POUR L’UTILISATION / DER OFEN IST FÜR DEN GEBRAUCH BEREIT
