Allen + Roth 2027VA-30-201 User manual

1
ATTACH YOUR RECEIPT HERE
Serial Number__________________ Purchase Date__________________
ALLEN + ROTH and logo design are trademarks or registered
trademarks of LF, LLC. All rights reserved.
welcoming • sophisticated • inspiring
Questions, problems, missing parts? Before returning to your retailer, call our customer service
department at 1-866-439-9800, 8 a.m. - 8 p.m., EST, Monday - Sunday.
SM20361
ITEM #2538094
Español p. 9
VANITY WITH TOP
MODEL #2027VA-30-201

2
TABLE OF CONTENTS
Package Contents...........................................................................................................................3
Hardware Contents..........................................................................................................................3
Safety Information............................................................................................................................3
Preparation......................................................................................................................................4
Assembly or Installation Instructions...............................................................................................4
Care and Maintenance....................................................................................................................7
Warranty..........................................................................................................................................7
Replacement Parts List....................................................................................................................8

3

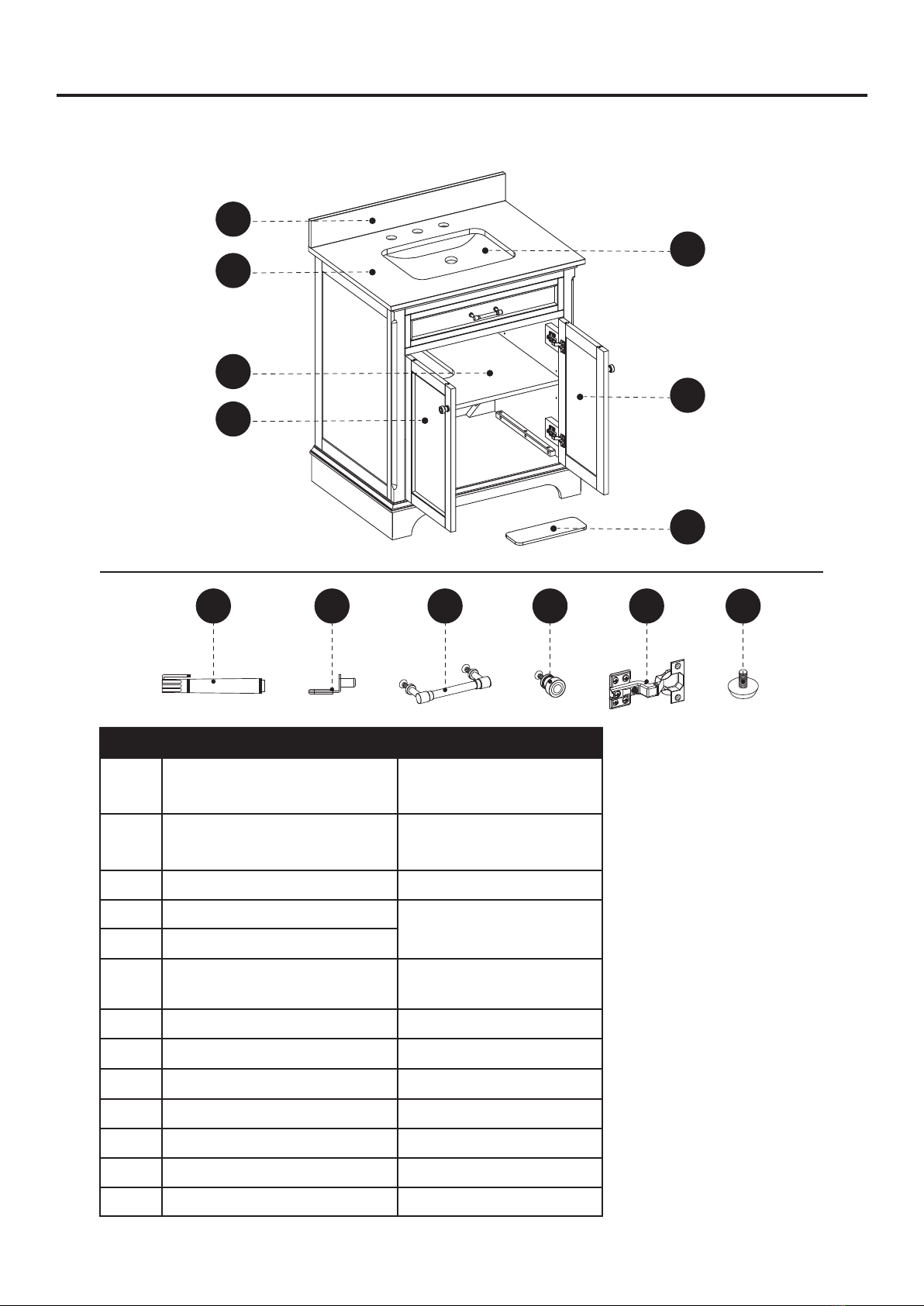

HARDWARE CONTENTS (NOT SHOWN ACTUAL SIZE)

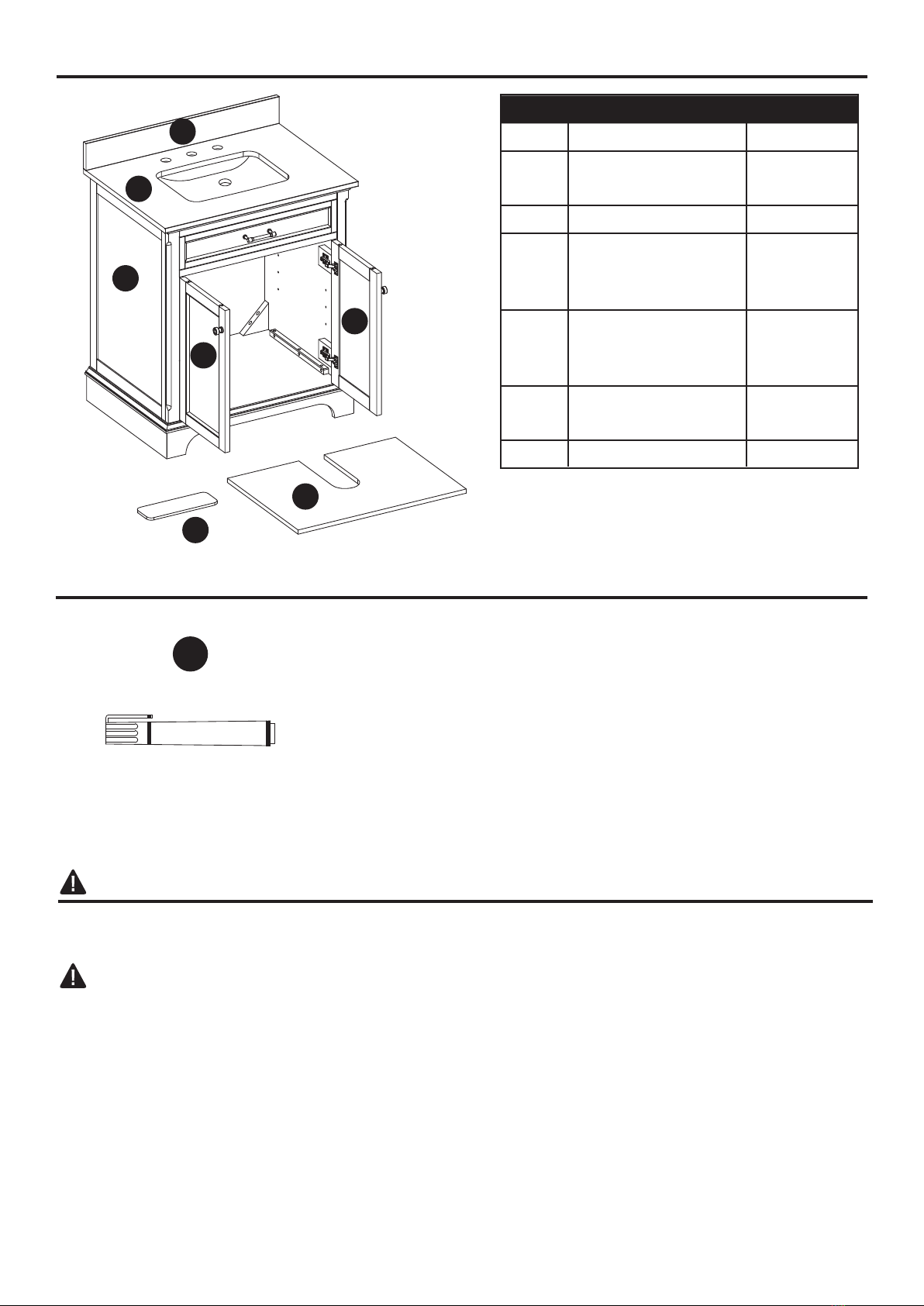

PACKAGE CONTENTS
SAFETY INSTRUCTIONS
Please read and understand this entire manual before attempting to assemble, operate or install the
product.
WARNING
• Unpacking requires two adults and several steps are more easily handled with two adults.
CAUTION
• DO NOT try to pry off top from vanity, as damage to top or vanity may occur.
• Follow these instructions closely, take your time, and use care while assembling this vanity.
KEEP THESE INSTRUCTIONS FOR FUTURE REFERENCE.
PART DESCRIPTION QUANTITY
A Vanity 1
BTop (preassembled
to vanity (A)) 1
C Backsplash 1
E
Left Door
(preassembled
to Vanity (A))
1
F
Right Door
(preassembled
to Vanity (A))
1
GFloor Plumbing
Cutout Lid 1
H Shelf 1
Touch Up Pen
Qty. 1
AA
A
B
C
E
F
G
H

4
INSTALLATION INSTRUCTIONS
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with
package contents list and hardware contents list. If any part is missing or damaged, do not
attempt to assemble the product.
Estimated Installation Time: 45 minutes (24 hours for silicone caulk to dry).
Tools Required for Installation (not included): Phillips screwdriver, utility knife or scissors,
silicone caulk, power drill with drill bit
Helpful Tools (not included): Measuring tape, level
WARNING
Vanity (A) MUST be secured to wall.
Note: Clean area where the vanity (A) will be
permanently located prior to beginning installation,
ensuring the vanity (A) will not interfere with any
water supply and drain lines once mounted.

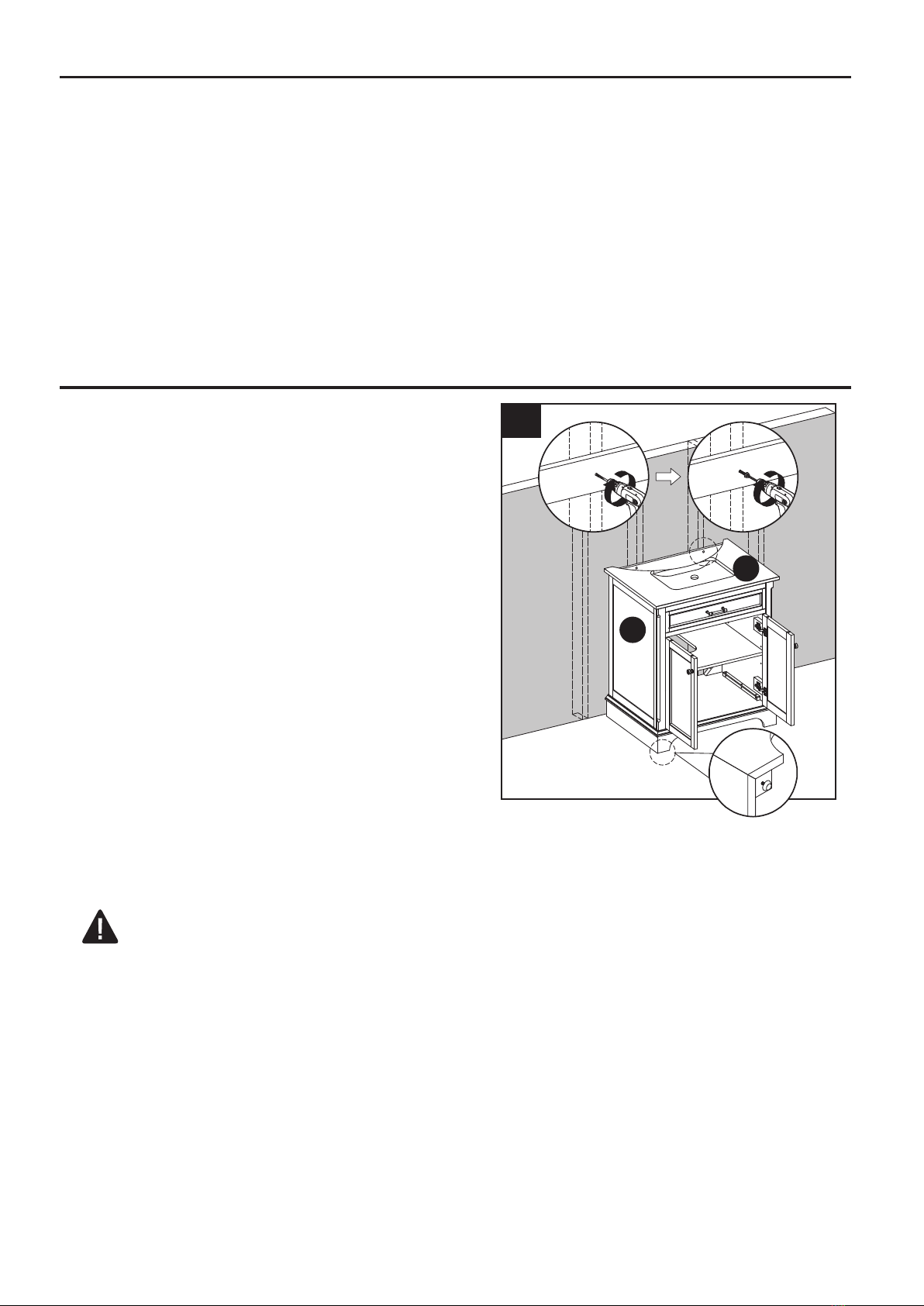

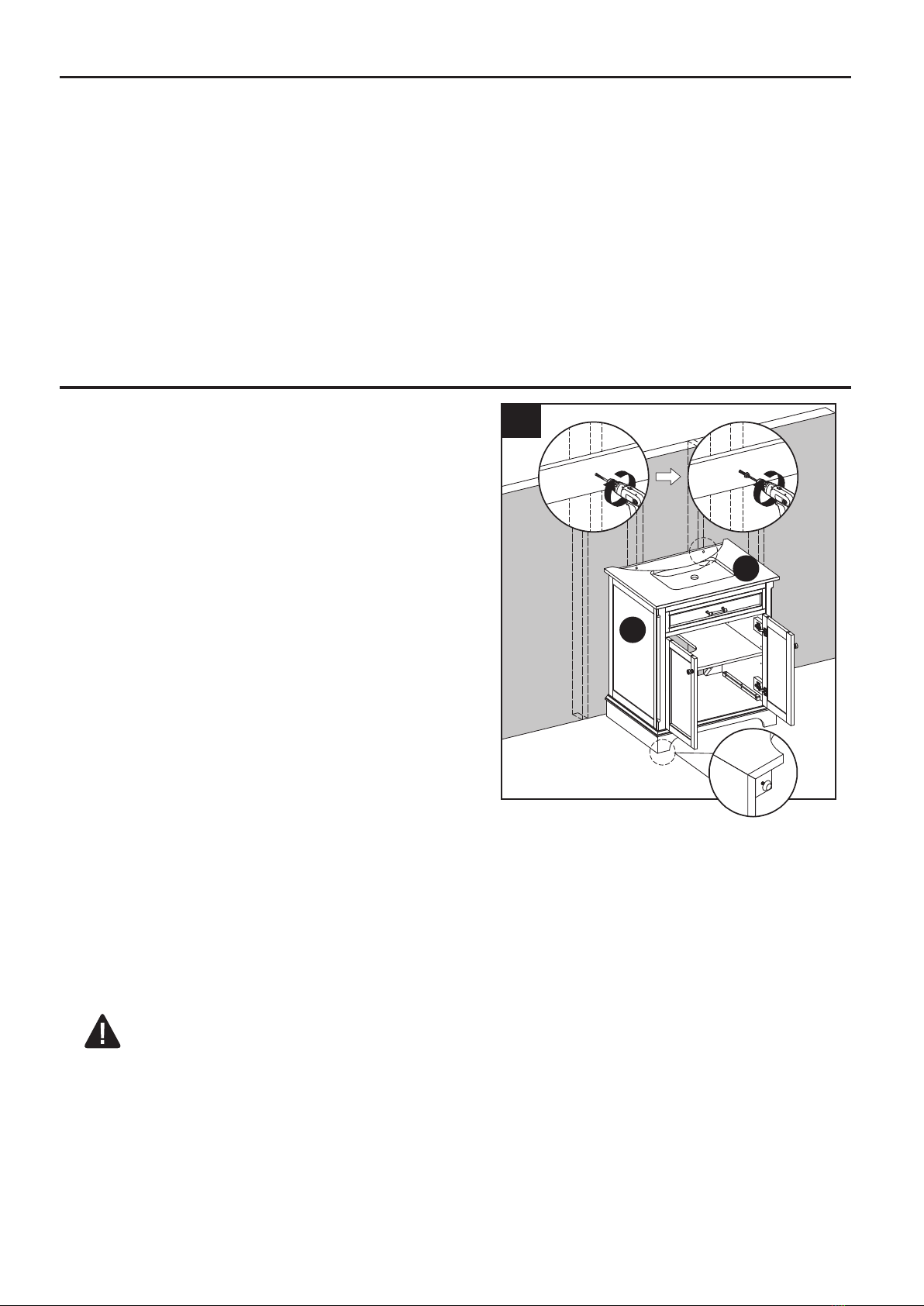

1. With two people, carefully place vanity (A) with
Top (B) against the wall in its final location.
While holding the vanity base firmly against the
wall, use the pre-assembled levelers on the
bottom of each leg of the vanity (A) to level the
item. Twisting the levelers counterclockwise
will raise the height of the vanity (A), and
twisting them clockwise will lower the vanity.
Once the vanity is in place, against the wall,
and level from front to back and side to side,
drill a hole through the vanity mounting area
and into the wall studs (as illustrated in
diagram 1). Using appropriate mounting
hardware (not included), secure the vanity (A)
to a wall stud. If possible, secure the vanity
(A) to two wall studs for increased stability.
1
12
A
B

2. Apply silicone caulk (not included) to unpolished
side and bottom of backsplash (C). Position
backsplash (C) on top (B) and against wall.
Clean any excess caulk before allowing
to dry.
5
INSTALLATION INSTRUCTIONS
3. Insert the floor plumbing cutout lid (G) into the
gap of bottom panel to add more storage
space if installing the plumbing from the gap
of back panel.
2
1
22
B
C
3
G
G
A

6
INSTALLATION INSTRUCTIONS

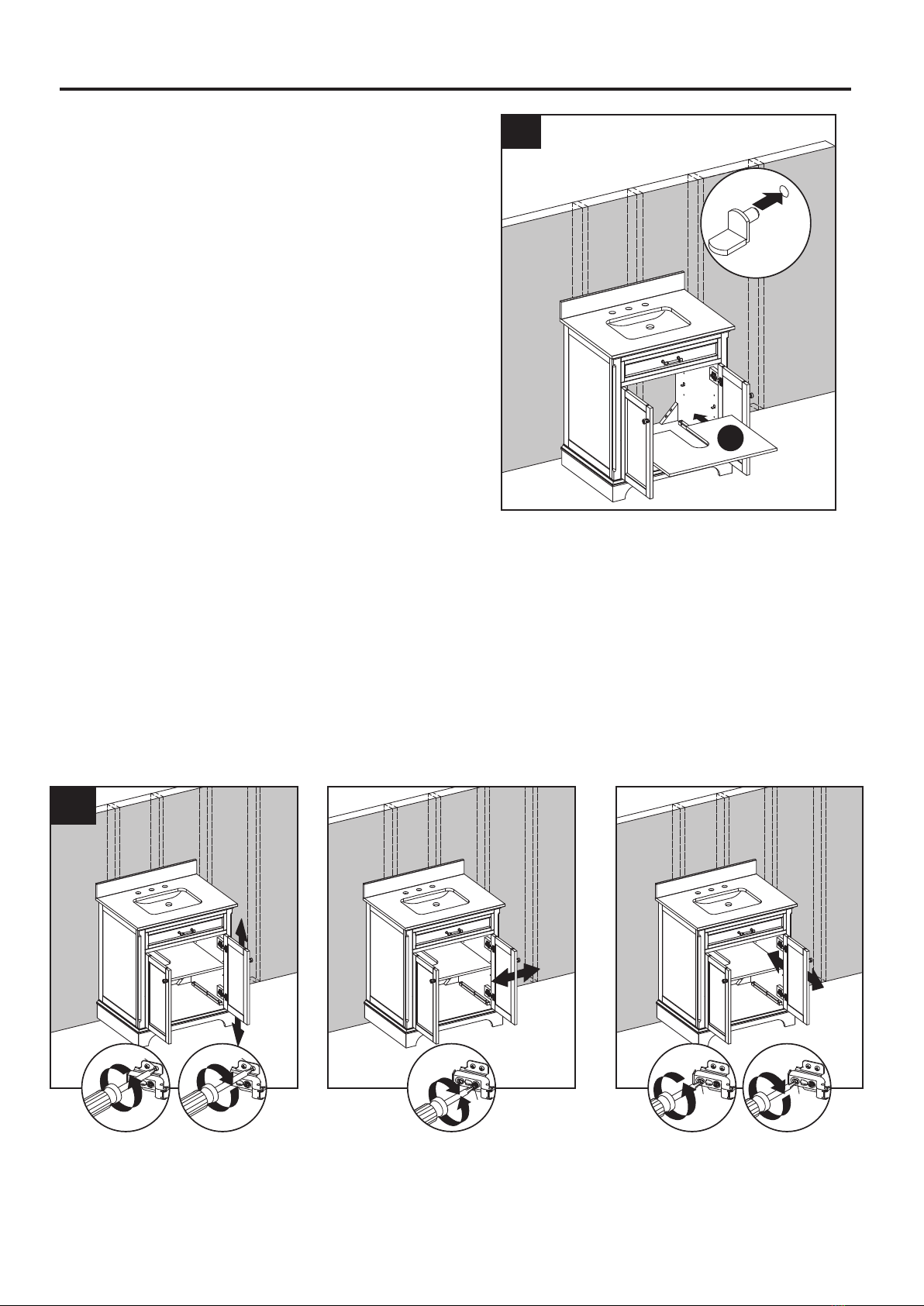

4. From the front of the assembly, insert shelf
pins at desired height, ensuring they are
level. Place shelf (H) on top of shelf pins.
5. If you need to adjust the doors, do so in the following manner.
To adjust door up or down, loosen screws (a) on both hinges, adjust door, and retighten screws.
To adjust door left or right, turn screws (b) on both hinges, in or out.
To adjust door in or out, loosen screws (c) on both hinges, adjust door, and retighten screws.
Assembly is now complete. Install desired faucet and drain assemblies (neither included)
per the manufacturers’ instructions to complete the installation.
4
1
H
2
5
2
2
2
2
22
b
1
1
c
1
c
3
a
1
a
3

7
CARE AND MAINTENANCE
WARRANTY
IMPORTANT
• Dust the vanity regularly with a soft, non-lint producing cloth or household dusting product.
• You can clean the vanity with a gentle, non-abrasive household cleaner.
• Make sure to dry the wood immediately with a soft cloth or towel.
• The stone top can be cleaned using standard marble cleaning agents available at your local
supplier.
• Tips for using touch-up pen (AA): For scratches, stroke in direction of scratch. Rub off excess
colorant promptly with a soft cloth.
• Shade variations and patterns are an inherent characteristic of stone (e.g. granite, marble,
engineered stone). Stone tops will vary from product to product. Use caution placing items
such as soap or any fragranced material on the stone surface. Use a soap dish, coaster or
similar item to protect the surface if placing any soap or fragranced products on the stone.
• If soap or fragranced products come in contact with the stone top, rinse the surface with water
and dry using a soft non-abrasive cloth.
• WARNING: Must use cleaning agents safe for stone. Check your cleaning agents use
restrictions before using on any stone. Damage to the stone may result. Vanity manufacturer not
responsible for damage caused by improper cleaning agents or soaps used. Warranty will not
cover damage caused by the use of improper soaps or cleaning agents.
• DO NOT use products to clean the stone top that contain acetone, lemon, vinegar or other
acids as these may cause damage to the stone surface.
• Periodically reseal the stone top using an appropriate stone sealer available from your local
home store. Follow the manufacturer’s directions on how to apply.
The manufacturer warrants this item against defects in materials and workmanship for a period
of one (1) year from the date of original retail purchase. This warranty applies only to the original
purchaser. This warranty does not apply to any damage on the product by accident, misuse, or
modified, improper installation or by affixing accessories not produced by the manufacturer. The
manufacturer is not accountable whatsoever for product installation during the warranty period.
There is no further expressed warranty. The manufacturer shall not be legally responsible for
incidental, consequential or special damages arising at or in connection with product use or
performance except as may otherwise be accorded by law. The manufacturer disclaims any and
all implied warranties.

8
REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 1-866-439-9800, 8 a.m. - 8 p.m.,
EST, Monday - Sunday.
ALLEN + ROTH and logo design are trademarks or registered
trademarks of LF, LLC. All rights reserved.
Printed in Vietnam
G Floor Plumbing Cutout Lid 201-30 FP LID
2027VA-30-201-SHELF
OF-0010
B1044
CF-96-004-BN
H Shelf
Knob (with screw) CF-D25-005-BN
AA
DD
Touch-up pen
BB Shelf Pin
Pull (with screw)
CC
EE Hinge C-90-107
FF Leveler T-1007
PART DESCRIPTION PART #
B
Left Door
1026VA-30-
CARRARA TOP
C PU17-30CARRARA-BS
E2027VA-30-201-
DOOR SET
F Right Door
Top
Backsplash
D PU17-18X14-SQUARE
Sink
H
E
C
B
D
F
G
AA BB DDCC EE FF

ADJUNTE SU RECIBO AQUÍ
Número de serie__________________ Fecha de compra__________________
ALLEN + ROTH y el diseño del logo son marcas comerciales
o marcas registradas de LF, LLC. Todos los derechos reservados.
welcoming • sophisticated • inspiring
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro Departamento
de Servicio al Cliente al 1-866-439-9800, de lunes a domingo de 8 a.m. a 8 p.m., hora estándar del Este.
ARTÍCULO #2538094
TOCADOR CON
CUBIERTA
MODELO #2027VA-30-201
9

ÍNDICE
Contenido del paquete..................................................................................................................11
Aditamentos........................................................................................................................11
Información de seguridad..............................................................................................................11
Preparación..................................................................................................................................12
Instrucciones de ensamblaje o instalación...................................................................................12
Cuidado y mantenimiento..............................................................................................................15
Garantía.........................................................................................................................................15
Lista de piezas de repuesto...........................................................................................................16
10

ADITAMENTOS (NO SE MUESTRAN EN TAMAÑO REAL)
CONTENIDO DEL PAQUETE
INFORMACIÓN DE SEGURIDAD
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el
producto.
ADVERTENCIA
• Desempacar requiere dos adultos y varios pasos se llevan a cabo más fácilmente con dos adultos.
PRECAUCIÓN
• NO intente retirar la cubierta del tocador, ya que puede dañar la cubierta o el tocador.
• Siga estas instrucciones detenidamente, tómese el tiempo necesario y tenga cuidado al
ensamblar este tocador.
GUARDE ESTAS INSTRUCCIONES PARA REFERENCIA FUTURA.
PIEZA DESCRIPCIÓN CANTIDAD
A Tocador 1
B
Cubierta
(preensamblada al
tocador (A)) 1
CProtector contra
salpicaduras 1
E
Puerta izquierda
(preensamblada al
tocador (A)) 1
FPuerta derecha
(preensamblada al
tocador (A)) 1
GTapa de corte para
plomería del piso 1
H Estante 1
Aplicador de retoque
Cant. 1
AA
11
A
B
C
E
F
G
H

INSTRUCCIONES DE INSTALACIÓN
PREPARACIÓN
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las
piezas con la lista del contenido del paquete y la lista de aditamentos. No intente ensamblar el
producto si falta alguna pieza o si estas están dañadas.
Tiempo de instalación estimado: 45 minutos (24 horas para que seque la masilla de
calafateo de silicona).
Herramientas necesarias para la instalación (no se incluyen): destornillador Phillips, cuchillo para
uso general o tijera, masilla de calafateo de silicona, taladro eléctrico con broca para taladro.
Herramientas útiles (no se incluyen): cinta métrica, nivel.
12
ADVERTENCIA
El tocador (A) DEBE fijarse a la pared.
Nota: limpie el área donde se colocará el
tocador (A) antes de comenzar con la
instalación permanente y asegúrese de que el
tocador (A) no interfiera con ningún suministro
de agua ni desagües una vez montado.
1. Con la ayuda de dos personas, coloque
cuidadosamente el tocador (A) con la cubierta
(B) contra la pared en su ubicación definitiva.
Mientras sostiene la base del tocador firmemente
contra la pared, use los niveladores
preensamblados en la parte inferior de cada pata
del tocador (A) para nivelar el artículo. Si gira los
niveladores en dirección contraria a las
manecillas del reloj aumentará la altura del
tocador (A); si los gira en dirección de las
manecillas del reloj disminuirá la altura del tocador.
Una vez que el tocador esté en su lugar, contra
la pared, y nivelado de adelante hacia atrás y de
lado a lado, taladre un orificio a través del área de
montaje del tocador y en los montantes de la pared
(como se ilustra en el diagrama 1). Con los
aditamentos de montaje adecuados (no se incluyen),
fije el tocador (A) a un montante de la pared. Si es
posible, fije el tocador (A) a dos montantes de pared
para obtener mayor estabilidad.
1
12
A
B

2. Aplique masilla de calafateo de silicona (no
se incluye) en el lado sin pulir y la parte
inferior del protector contra salpicaduras (C).
Posicione el protector contra salpicaduras (C)
sobre la cubierta (B) y pegado a la pared.
Limpie cualquier exceso de masilla de
calafateo antes de permitir que se seque.
INSTRUCCIONES DE INSTALACIÓN
3. Inserte la tapa de corte para plomería del
piso (G) en la separación del panel inferior
para agregar más espacio de almacenamiento
si instala la plomería desde la separación del
panel posterior.
13
2
1
22
B
C
3
G
G
A

INSTRUCCIONES DE INSTALACIÓN
4.
Desde la parte delantera del ensamblaje,
coloque los soportes para estante a la
altura deseada y asegúrese de que queden
nivelados. Coloque el estante (H) en la parte
superior de los soportes para estante.
5.
Si necesita ajustar las puertas, hágalo de la siguiente manera.
Para ajustar las puertas hacia arriba o abajo, afloje los tornillos (a) en ambas bisagras, ajuste la
puerta y vuelva a apretar los tornillos.
Para ajustar las puertas hacia la derecha o la izquierda, gire los tornillos en ambas bisagras (b)
hacia adentro o afuera.
Para ajustar las puertas hacia dentro o afuera, afloje los tornillos (c) en ambas bisagras, ajuste la
puerta y vuelva a apretar los tornillos.
Ya ha terminado el ensamblaje. Instale los ensambles del grifo y el desagüe (no se incluyen)
según las instrucciones del fabricante para completar la instalación.
14
5
2
2
2
2
22
b
1
1
c
1
c
3
a
1
a
3
4
1
H
2

CUIDADO Y MANTENIMIENTO
GARANTÍA
IMPORTANTE
• Limpie el tocador regularmente con un paño suave que no deje pelusas o con un producto de
limpieza doméstico.
• Puede limpiar el tocador con un limpiador doméstico suave no abrasivo.
• Asegúrese de secar la madera inmediatamente con un paño o una toalla suave.
• La cubierta de piedra se puede limpiar con limpiadores para mármol estándar disponibles en
su tienda local.
• Consejos para usar el aplicador de retoque (AA): para rayones, aplique en la dirección del rayón.
Frote el exceso de colorante rápidamente con un paño suave para retirarlo.
• La variación en el tono y diseño es una característica propia de la piedra (como en el caso del
granito, el mármol y la piedra procesada). Las cubiertas de piedra varían de un producto a otro.
Tenga cuidado al colocar artículos como jabón o cualquier material perfumado en la superficie
de piedra. Utilice una jabonera, un posavasos o un artículo similar para proteger la superficie al
colocar jabón o productos con alguna fragancia sobre la piedra.
• Si el jabón o los productos con alguna fragancia entran en contacto con la superficie de piedra,
enjuague el área con agua y seque usando un paño suave de material no abrasivo.
• ADVERTENCIA: se deben usar agentes de limpieza aptos para la piedra. Revise las
restricciones de uso de los agentes de limpieza antes de usar sobre cualquier piedra. Se
pueden producir daños a la piedra. El fabricante del tocador no es responsable de los daños
provocados por agentes de limpieza o jabones inadecuados utilizados. La garantía no cubrirá
los daños provocados por el uso de jabones o agentes de limpieza inadecuados.
• NO utilice productos que contengan acetona, limón, vinagre u otros ácidos para limpiar la parte
superior de piedra, ya que estos pueden dañar la superficie de piedra.
• Vuelva a sellar la cubierta de piedra de forma periódica con un sellador de piedra, disponible
en la tienda más cercana a su domicilio. Siga las instrucciones del fabricante sobre cómo aplicar
el artículo.
El fabricante garantiza este artículo contra defectos en los materiales y la mano de obra por un
período de un (1) año a partir de la fecha de compra original. Esta garantía es válida solo para el
comprador original. Esta garantía no se aplica si el producto ha sido dañado por accidentes o uso
indebido, modificación o instalación incorrecta, o a causa de elementos accesorios que no son del
fabricante. El fabricante no asume ningún tipo de responsabilidad por la instalación del producto
durante el período de garantía. No existe otro tipo de garantía explícita. El fabricante no será
responsable legal por daños accidentales, resultantes o especiales que surjan en relación con el
uso o el funcionamiento del producto, excepto que la ley indique lo contrario. El fabricante rechaza
cualquiera y todas las garantías implícitas.
15

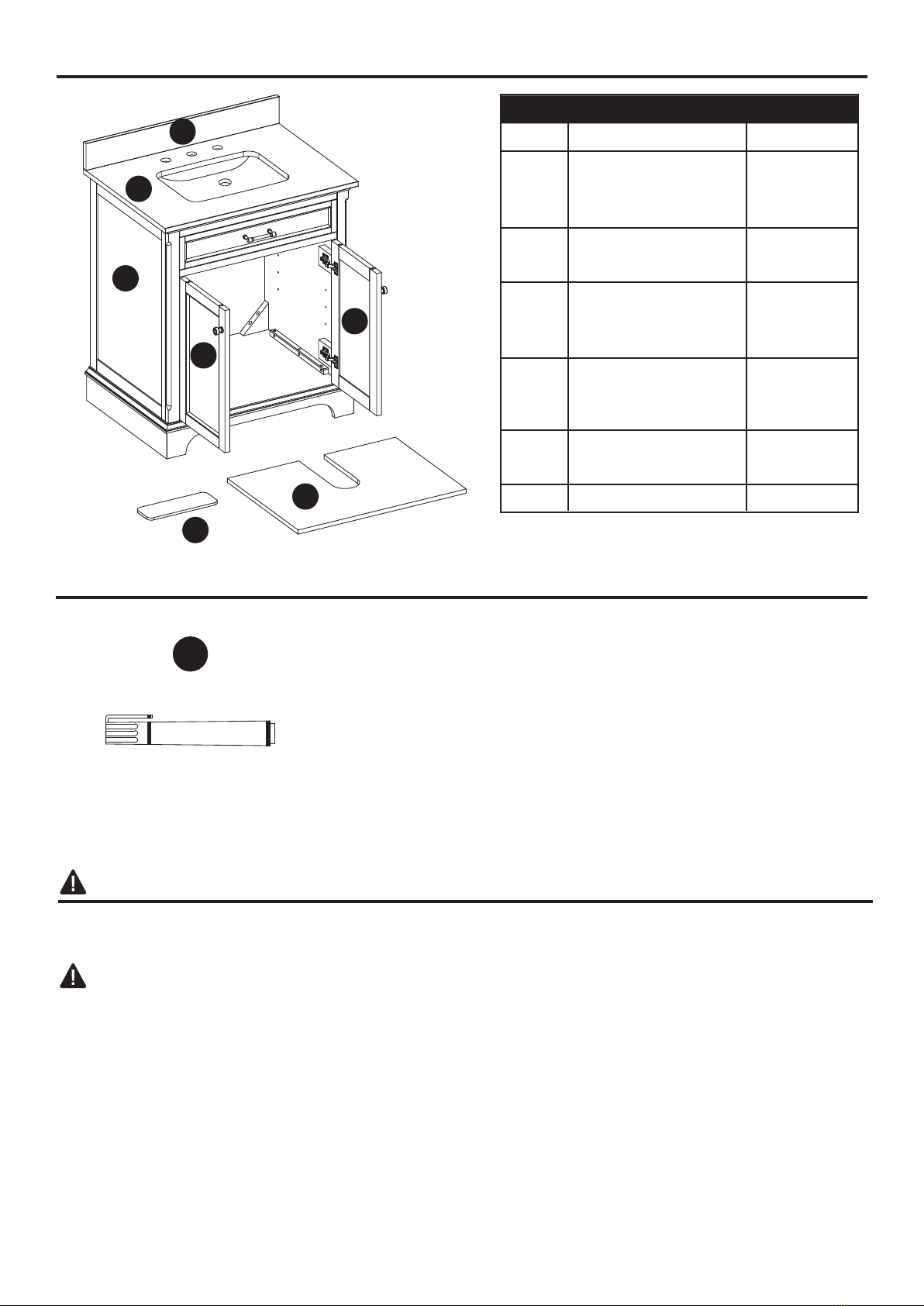

LISTA DE PIEZAS DE REPUESTO
Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al
1-866-439-9800, de lunes a domingo de 8 a.m. a 8 p.m., hora estándar del Este.
ALLEN + ROTH y el diseño del logo son
marcas comerciales o marcas registradas de
LF, LLC. Todos los derechos reservados.
Impreso en Vietnam
H
E
C
B
D
F
G
AA BB DDCC EE FF
GTapa de corte para
plomería del piso 201-30 FP LID
2027VA-30-201-SHELF
OF-0010
B1044
CF-96-004-BN
H Estante
Perilla (con tornillo) CF-D25-005-BN
AA
DD
Aplicador de retoque
BB Pasador de repisa
Tirador (con tornillo)
CC
EE Bisagra C-90-107
FF Nivelador T-1007
PIEZA DESCRIPCIÓN PIEZA #
B
Puerta izquierda
1026VA-30-
CARRARA TOP
C PU17-30CARRARA-BS
E2027VA-30-201-
DOOR SET
F Puerta derecha
Cubierta
Protector contra
salpicaduras
D PU17-18X14-SQUARE
Lavabo
16
