Allen + Roth 1227VA-48-201-900 User manual

1
ATTACH YOUR RECEIPT HERE
Serial Number__________________ Purchase Date__________________
ALLEN + ROTH and logo design are trademarks or registered
trademarks of LF, LLC. All rights reserved.
welcoming • sophisticated • inspiring
VR20502
ITEM #3037140
Español p. 11
48-IN VANITY
WITH TOP
MODEL #1227VA-48-201-900
Questions, problems, missing parts? Before returning to your retailer, call our customer service
department at 1-866-439-9800, 8 a.m. - 8 p.m., EST, Monday - Sunday.
You could also contact us at [email protected] or visit www.lowespartsplus.com.

2
TABLE OF CONTENTS
Package Contents...........................................................................................................................3
Hardware Contents..........................................................................................................................3
Safety Instructions...........................................................................................................................3
Preparation......................................................................................................................................4
Assembly or Installation Instructions...............................................................................................4
Care and Maintenance....................................................................................................................9
Warranty..........................................................................................................................................9
Replacement Parts List..................................................................................................................10

3

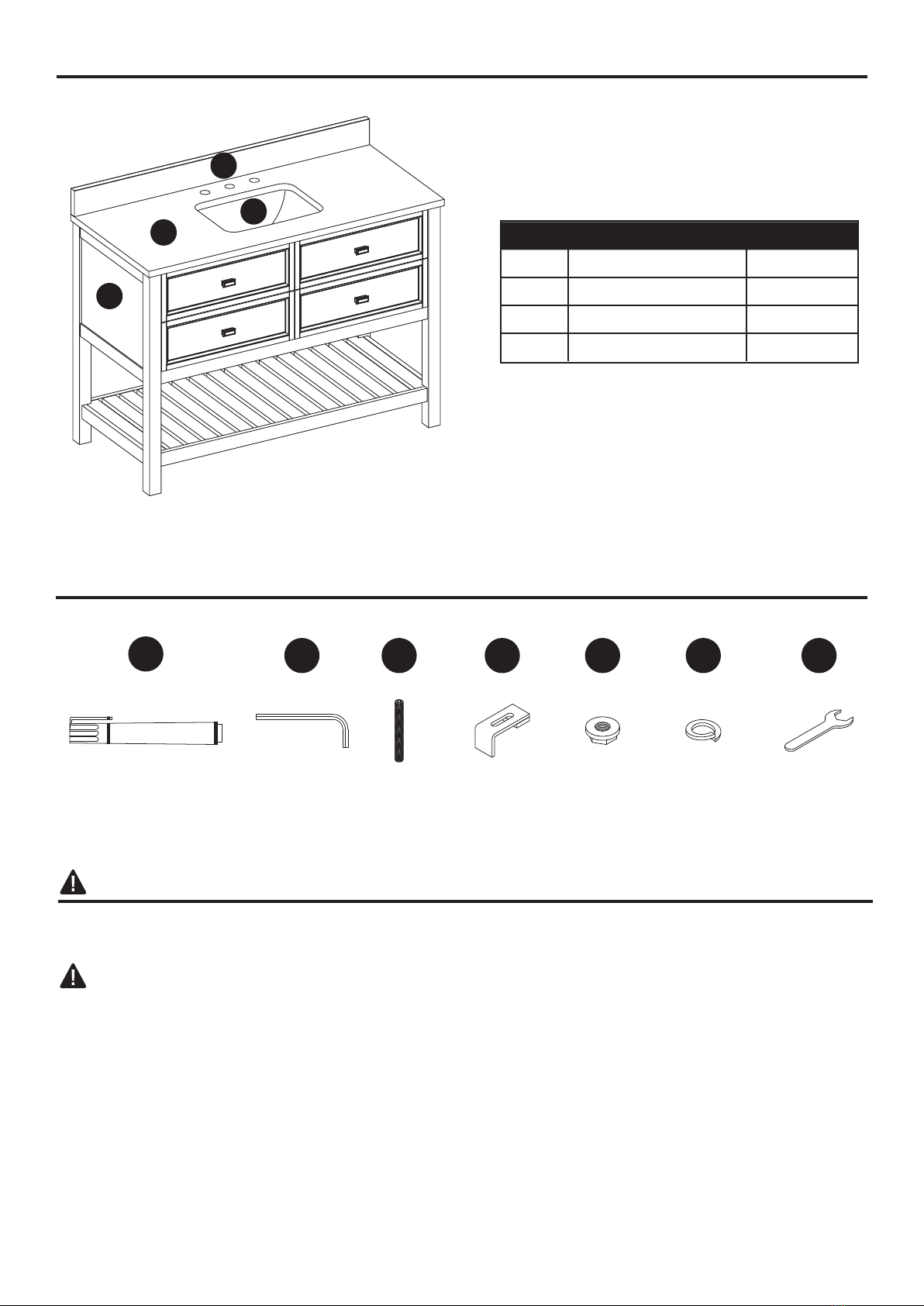

HARDWARE CONTENTS (NOT SHOWN ACTUAL SIZE)
PACKAGE CONTENTS
SAFETY INSTRUCTIONS
Please read and understand this entire manual before attempting to assemble, operate or install the
product.
WARNING
CAUTION
• DO NOT try to pry off top from vanity, as damage to top or vanity may occur.
• Follow these instructions closely, take your time, and use care while assembling this vanity.
KEEP THESE INSTRUCTIONS FOR FUTURE REFERENCE.
PART DESCRIPTION QUANTITY
A Vanity 1
D Top 1
E Backsplash 1
G Sink 1
• There are several assembly steps, including unpacking, that require two adults.
A
G
D
E
CC
Touch Up Pen
Qty. 1
Allen Wrench
Qty. 1
DD KK LL MM NN OO
Lock Washer
Qty. 4
Nut
Qty. 4
Wrench
Qty. 1
Bolt
Qty. 4
Sink Bracket
Qty. 4

4
INSTALLATION INSTRUCTIONS
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with
package contents list and hardware contents list. If any part is missing or damaged, do not
attempt to assemble the product.
Estimated Installation Time: 20-30 minutes (24 hours for silicone caulk to dry).
Tools Required for Installation (not included): Phillips screwdriver, utility knife or scissors,
silicone caulk, power drill with drill bit.
Helpful Tools (not included): Measuring tape, level.

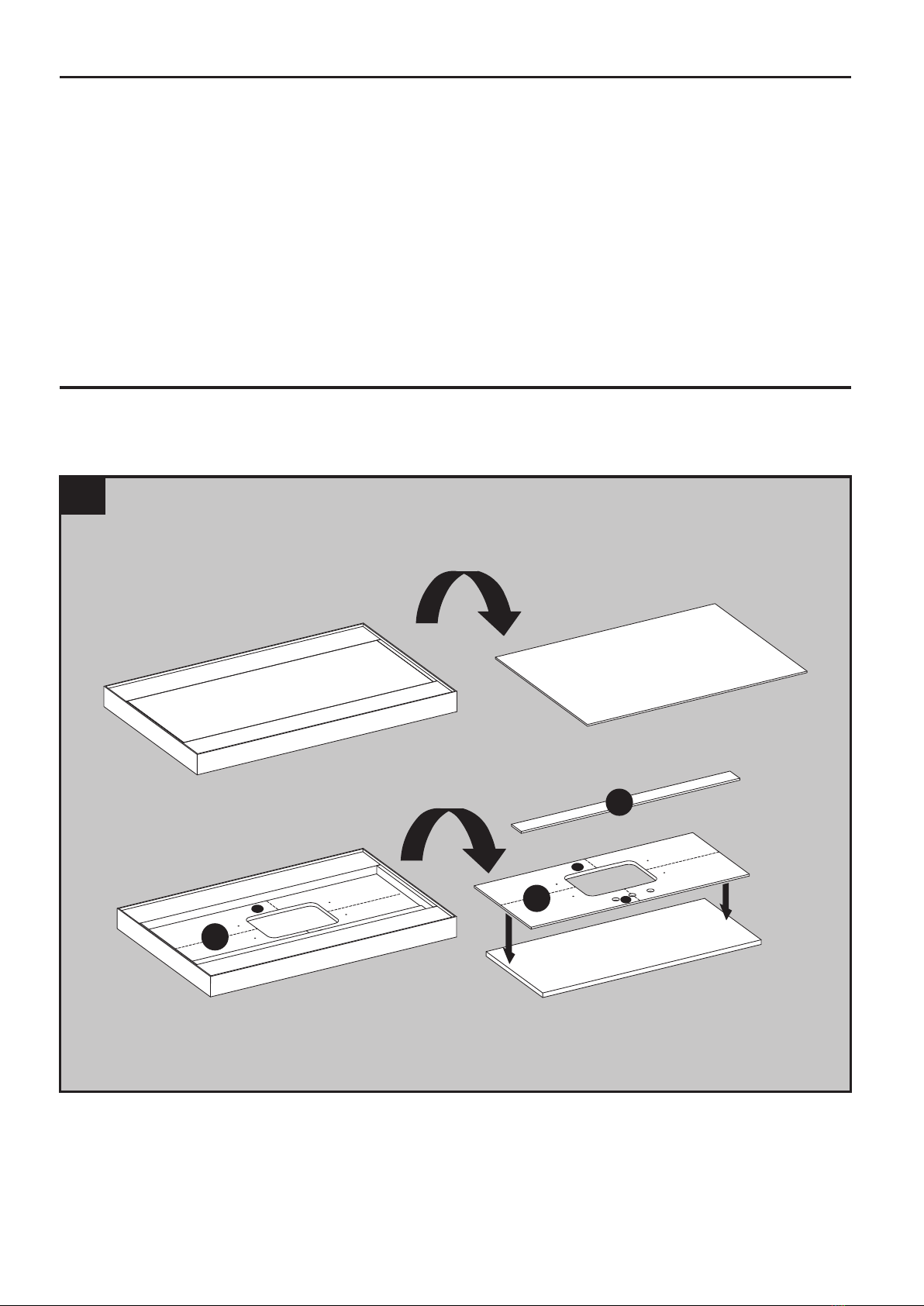

1. Take out the top (D) and backsplash (E) according to the steps indicated by the drawings, and
place them face down onto a scratch free surface such as a foam sheet that came in the
packaging.
1
1
2
Foam sheet
BACK
FRONT
D
E
3
3
FRONT
D

5

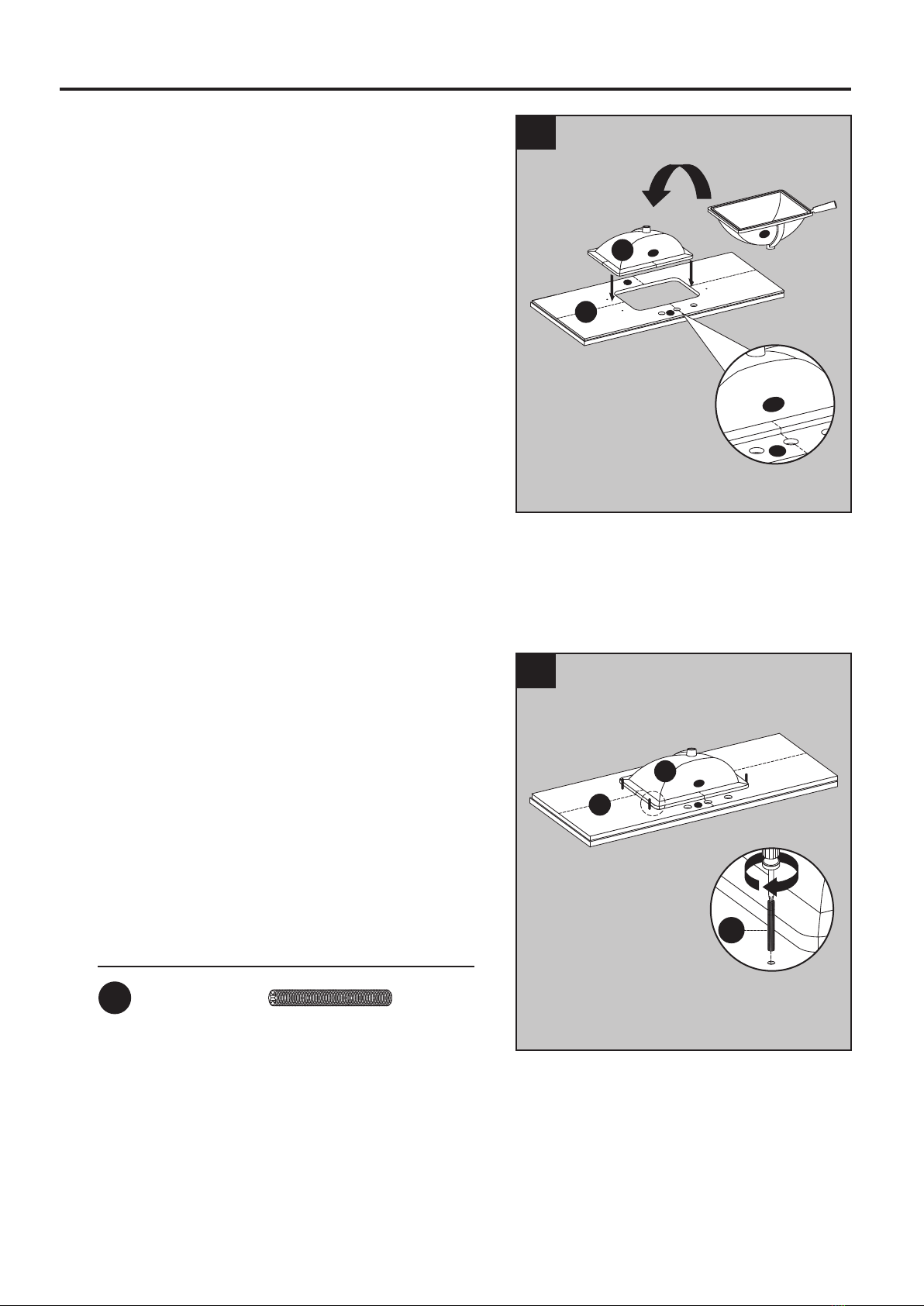

2. Apply silicone caulk (not included) to
the top edge of sink (G). With the help of
another adult, lower the sink onto the back
side of the stone top.
Make sure the sink over-flow hole is facing
the front of stone top.
Be sure to align the sink well with the stone top
cut out allowing for equal stone overhang on the
front, back and sides of the ceramic sink (G).
Note: To install the sink onto the top correctly,
ensure that the two "BACK" stamps on the sink
and the top are aligned on the same sides.
Use the guide lines marked on the sink and
bottom side of stone top to assist with sink
location.
INSTALLATION INSTRUCTIONS
2
1
BACK
FRONT
BACK
BACK
BACK
BACK
Sink Lip
Top
2
2
D
G
3
KK
D
G
BACK
BACK
Hardware Used
KK Bolt x 4
3. Screw bolts (KK) into the threaded holes of
stone top (D).

6
INSTALLATION INSTRUCTIONS

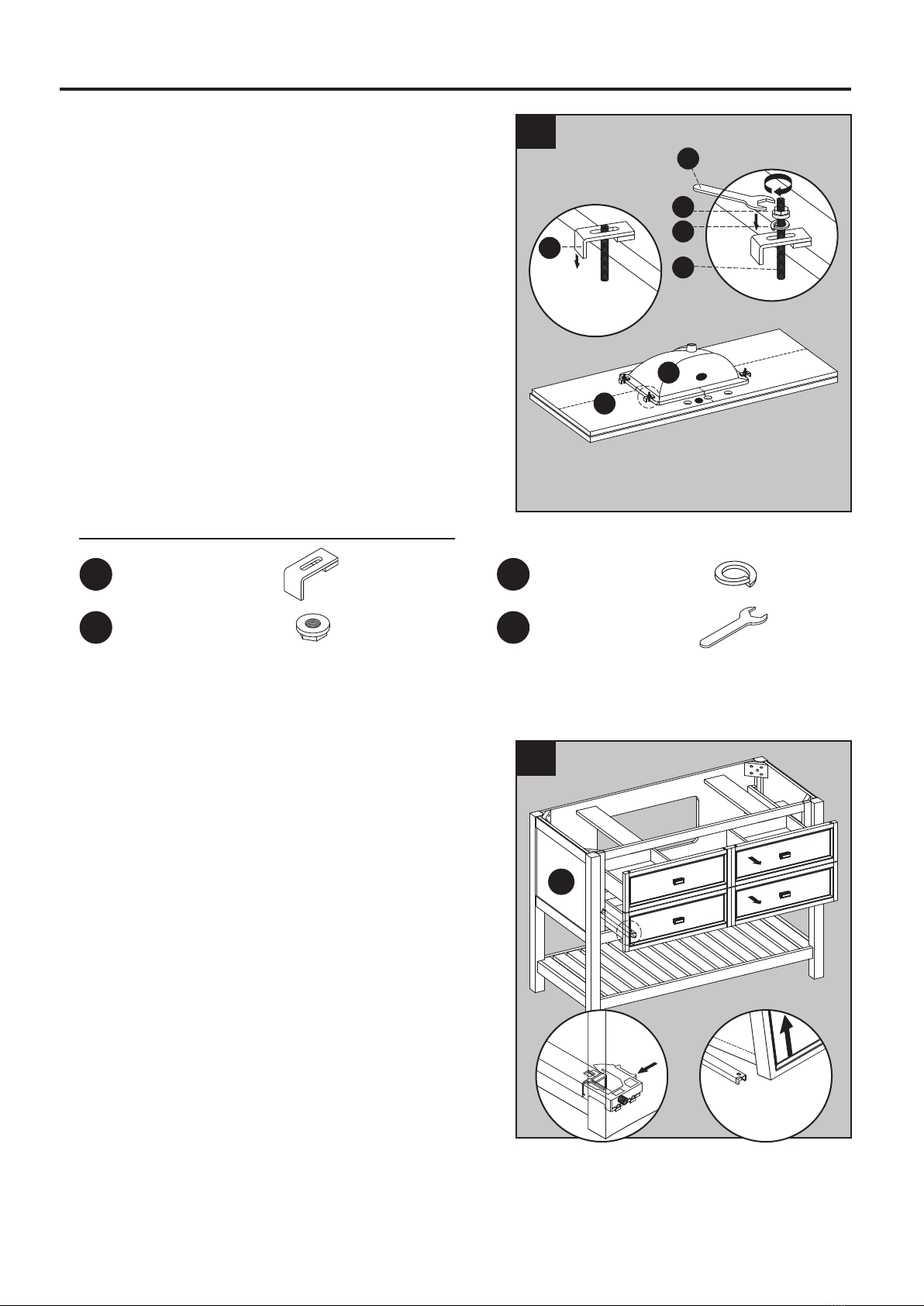

5. To remove drawers preassembled in vanity (A),
fully extend drawers. Locate plastic levers on
metal glide tracks at left and right sides of
drawer box.
To disengage drawer box from glides, push on
plastic levers. Then, gently lift drawer up to
remove it from vanity (A).
4. Lower the sink brackets (LL) over the bolts
(KK) and allow to rest on the sink lip. Adjust
location of bracket to firmly grasp sink lip.
Lower lock washers (NN) over bolts (KK) and
secure with nuts (MM). Hand tighten nuts (MM)
with included wrench (OO).
DO NOT OVER TIGHTEN!
Tip: Check that the sink placement is well
centered front to back and side to side of the
stone top cut out before allowing the silicone
caulk to dry. If the sink is not centered well
unscrew sink clamps, re-adjust the sink position
and re-tighten the sink brackets.
Hardware Used
LL Sink bracket x 4
MM Nut x 4
x 4
NN Lock Washer
OO Wrench x 1
5
A
12
1
LL
3
2
OO
MM
NN
KK
D
G
BACK
BACK
4

7
INSTALLATION INSTRUCTIONS
WARNING
Vanity (A) MUST be secured to wall.
Note: Clean area where the vanity (A) will be
permanently located prior to beginning installation,
ensuring the vanity (A) will not interfere with any
water supply and drain lines once mounted.

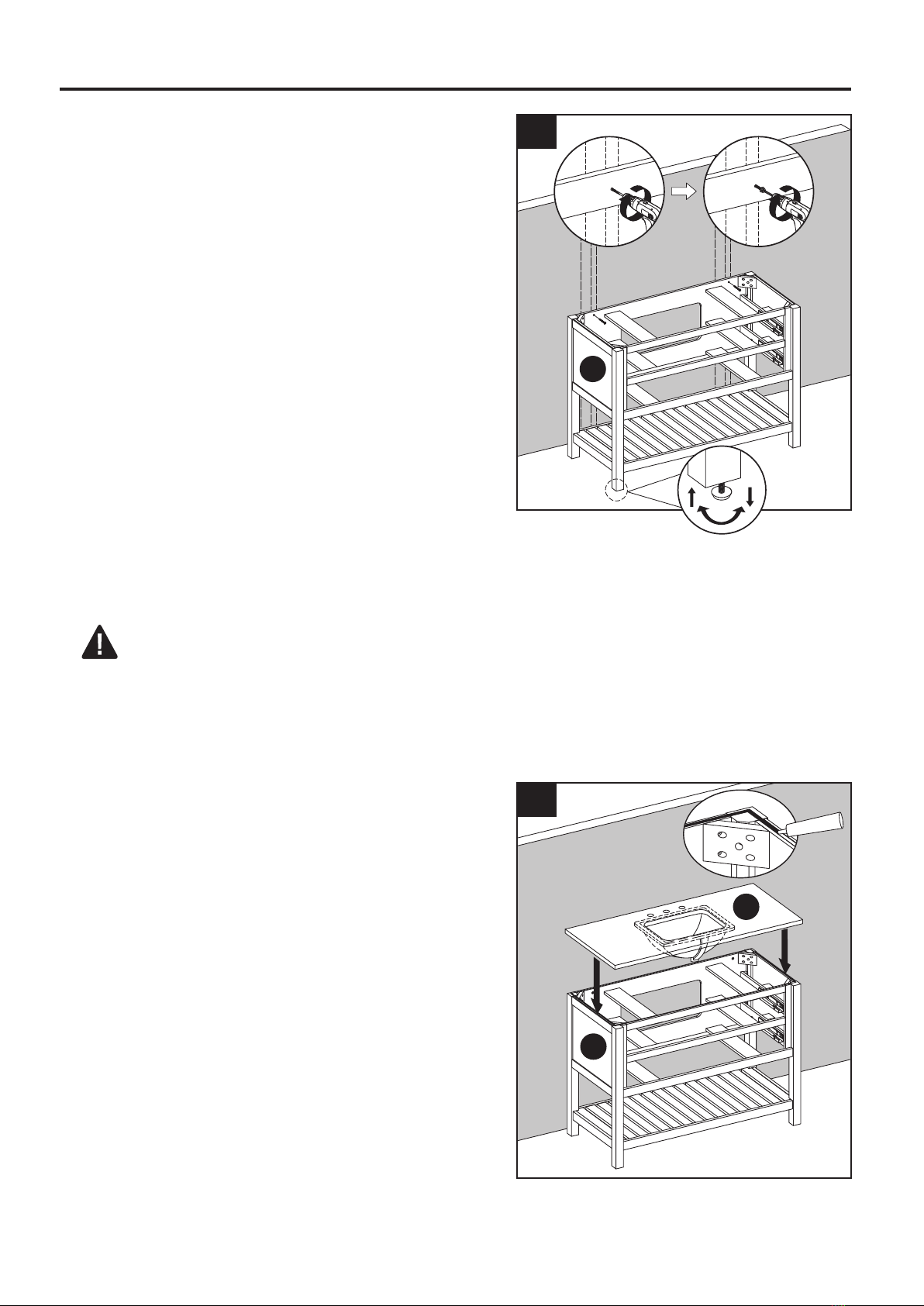

6. With two people, carefully place vanity (A)
against the wall in its final location.
From inside vanity (A), drill hole through vanity
mounting area and into wall studs. Using
mounting hardware (not included) appropriate
for your installation site, secure vanity (A) to
wall stud. If possible, secure vanity (A) to
two wall studs for increased stability.
Note: Use preassembled levelers on legs of
vanity (A) to level the item. Twisting the
levelers counterclockwise will increase the
height of vanity (A), twisting them clockwise
will decrease it.
Note: A
t this stage it may be easier to install
the faucet and drain kit (not included) to top (D)
per the manufacturer’s instructions, before
moving on to Step 7.
7.
Apply stain free silicone caulk (not included) to
the top edge of vanity (A). With the help of
another adult, gently lower top (D) onto the
vanity (A). Wipe away any excess caulk with a
soft cloth, and wait approximately 24 hours for
it to dry.
6
12
A
71
2
2
A
D

8
INSTALLATION INSTRUCTIONS

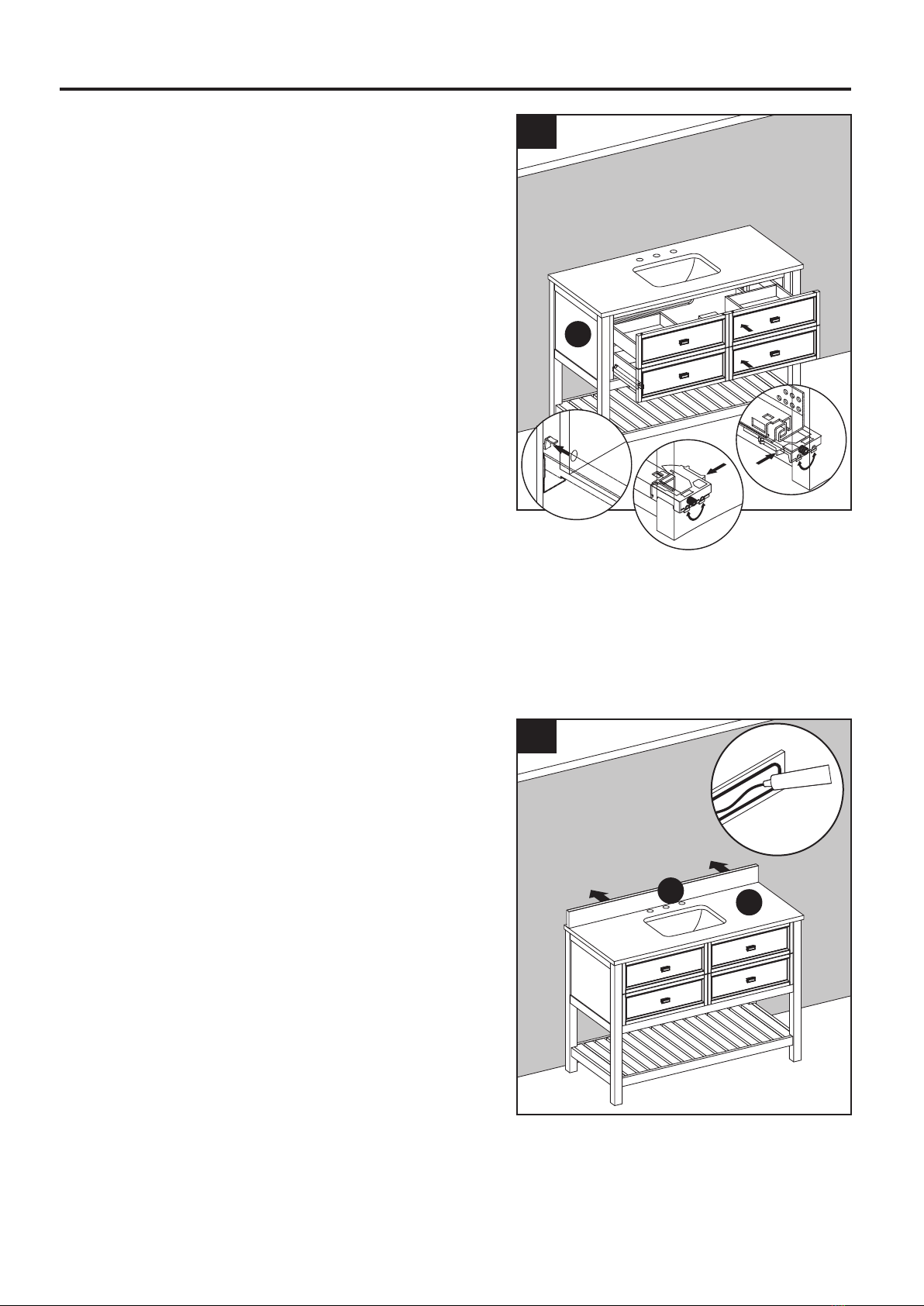

8. To reinstall drawers into vanity (A), fully extend
metal glide tracks. Gently lower and slide
drawer box into rear glide catch. Next lower
drawer box down to completely rest on
extended glides. Then, push plastic levers to
lock the drawer box in place.
Repeat for remaining drawers.
Note: To adjust the drawer box height, spin
the adjustment wheel to the left to raise the
drawer box or spin the adjustment wheel to
the right to lower the drawer box. You can
adjust the left and right side glide heights
independently in order to find the drawers best
alignment position.
CAUTION
DO NOT force drawer or damage to glide(s) may
occur. If drawer does not slide in with ease,
remove and try again from the start.
9. Apply silicone caulk (not included) to unpolished
side and bottom of backsplash (E). Position
backsplash (E) on top (D) and against wall.
Clean any excess caulk before allowing
to dry.
Assembly is now complete. Install desired
faucet and drain assemblies (neither included)
per the manufacturers’ instructions to
complete the installation.
8
A
3
2
1
9
1
2
2
D
E

9
CARE AND MAINTENANCE
WARRANTY
IMPORTANT
• Dust the vanity regularly with a soft, non-lint producing cloth or household dusting product.
• You can clean the vanity with a gentle, non-abrasive household cleaner.
• Make sure to dry the wood immediately with a soft cloth or towel.
• The stone top can be cleaned using standard marble cleaning agents available at your local
supplier.
• Tips for using touch-up pen (CC): For scratches, stroke in direction of scratch. Rub off excess
colorant promptly with a soft cloth.
• Shade variations and patterns are an inherent characteristic of stone (e.g. granite, marble,
engineered stone). Stone tops will vary from product to product. Use caution placing items
such as soap or any fragranced material on the stone surface. Use a soap dish, coaster or
similar item to protect the surface if placing any soap or fragranced products on the stone.
• If soap or fragranced products come in contact with the stone top, rinse the surface with water
and dry using a soft non-abrasive cloth.
• WARNING: Must use cleaning agents safe for stone. Check your cleaning agents use
restrictions before using on any stone. Damage to the stone may result. Vanity manufacturer not
responsible for damage caused by improper cleaning agents or soaps used. Warranty will not
cover damage caused by the use of improper soaps or cleaning agents.
• DO NOT use products to clean the stone top that contain acetone, lemon, vinegar or other
acids as these may cause damage to the stone surface.
• Periodically reseal the stone top using an appropriate stone sealer available from your local
home store. Follow the manufacturer’s directions on how to apply.
The manufacturer warrants this item against defects in materials and workmanship for a period
of one (1) year from the date of original retail purchase. This warranty applies only to the original
purchaser. This warranty does not apply to any damage on the product by accident, misuse, or
modified, improper installation or by affixing accessories not produced by the manufacturer. The
manufacturer is not accountable whatsoever for product installation during the warranty period.
There is no further expressed warranty. The manufacturer shall not be legally responsible for
incidental, consequential or special damages arising at or in connection with product use or
performance except as may otherwise be accorded by law. The manufacturer disclaims any and
all implied warranties.

10
REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 1-866-439-9800, 8 a.m. - 8 p.m.,
EST, Monday - Sunday. You could also contact us at [email protected] or visit
www.lowespartsplus.com.
ALLEN + ROTH and logo design are trademarks or registered
trademarks of LF, LLC. All rights reserved.
Printed in Vietnam
G Sink PU17-18x14-SQUARE
HH Drawer handle CF-32-003-BN
Touch-up pen OF-0010
CC
FF Drawer glide set PUDTC-14x3-HANDLE
GG Leveler T-1007
PART DESCRIPTION PART#
B
Backsplash
PU17-1227-201-LEG
C 1227VA-48-201-SHELF
E PUBS-25-900-48
F Drawer front 1227VA-48-201-
DRAWER FRONT
Leg
Shelf
D 2500VT-48-900
Top
PP KD Hardware Pack (DD, KK,
LL, MM, NN and OO)
PU17-1227-KD-
HARDWARE PACK-02
C
B
G
E
DF
CC FF GG HH PP

11
ADJUNTE SU RECIBO AQUÍ
Número de serie__________________ Fecha de compra__________________
ALLEN + ROTH y el diseño del logo son marcas comerciales
o marcas registradas de LF, LLC. Todos los derechos reservados.
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro Departamento
de Servicio al Cliente al 1-866-439-9800, de lunes a domingo de 8 a.m. a 8 p.m., hora estándar del Este.
También puede ponerse en contacto con nosotros en [email protected] o visitar
www.lowespartsplus.com.
ARTÍCULO #3037140
121,92-CM TOCADOR
CON CUBIERTA
MODELO #1227VA-48-201-900
acogedor • sofisticado • inspirador

12
ÍNDICE
Contenido del paquete..................................................................................................................13
Aditamentos........................................................................................................................13
Información de seguridad..............................................................................................................13
Preparación..................................................................................................................................14
Instrucciones de ensamblaje o instalación...................................................................................14
Cuidado y mantenimiento..............................................................................................................19
Garantía.........................................................................................................................................19
Lista de piezas de repuesto...........................................................................................................20

13
ADITAMENTOS (NO SE MUESTRAN EN TAMAÑO REAL)
CONTENIDO DEL PAQUETE
INFORMACIÓN DE SEGURIDAD
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el
producto.
ADVERTENCIA
PRECAUCIÓN
• NO intente retirar la cubierta del tocador, ya que puede dañar la cubierta o el tocador.
• Siga estas instrucciones detenidamente, tómese el tiempo necesario y tenga cuidado al
ensamblar este tocador.
GUARDE ESTAS INSTRUCCIONES PARA REFERENCIA FUTURA.
PIEZA DESCRIPCIÓN CANTIDAD
A Tocador 1
D Cubierta 1
EProtector contra
salpicaduras 1
G Lavabo 1
• Hay varios pasos de ensamblaje, incluido el desembalaje, que requieren dos adultos.
A
G
D
E
CC
Aplicador de retoque
Cant. 1
Llave allen
Cant. 1
DD KK LL MM NN OO
Arandela de
seguridad
Cant. 4
Tuerca
Cant. 4
Llave inglesa
Cant. 1
Perno
Cant. 4
Soporte para
fregadero
Cant. 4

14
INSTRUCCIONES DE INSTALACIÓN
PREPARACIÓN
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las
piezas con la lista del contenido del paquete y la lista de aditamentos. No intente ensamblar el
producto si falta alguna pieza o si estas están dañadas.
Tiempo de instalación estimado: de 20 a 30 minutos (24 horas para que seque la masilla de
calafateo de silicona).
Herramientas necesarias para la instalación (no se incluyen): destornillador Phillips, cuchillo para
uso general o tijera, masilla de calafateo de silicona, taladro eléctrico con broca para taladro.
Herramientas útiles (no se incluyen): cinta métrica, nivel.
1. Saque la parte superior (D) y el protector contra salpicaduras (E) de acuerdo con los pasos
indicados en los dibujos, y colóquelos boca abajo sobre una superficie que no raye, como la
lámina de espuma que se incluye en el paquete.
1
1
2
Lámina de espuma
BACK
FRONT
D
E
3
3
FRONT
D

15
INSTRUCCIONES DE INSTALACIÓN
2. Coloque el masilla de calafateo de silicona (no
se incluye) en el borde superior del fregadero (G).
Con la ayuda de otro adulto, baje el fregadero
hacia la parte posterior de la cubierta de piedra.
Asegúrese de que el orificio de desborde del
fregadero esté en la parte delantera de la
cubierta de piedra.
Asegúrese de alinear bien el fregadero con la
cubierta de piedra recortada, lo que permite un
saliente de piedra uniforme en el frente, la parte
posterior y los lados del fregadero de cerámica (G).
Nota: para instalar el fregadero en la parte
superior correctamente, asegúrese de que los
dos sellos "BACK" (Parte posterior)en el
fregadero y la parte superior estén alineados en
los mismos lados. Utilice las líneas de guía
marcadas en el fregadero y en el lado inferior de
la cubierta de piedra para ayudar con la ubicación del fregadero.
2
1
BACK
FRONT
BACK
BACK
BACK
BACK
Borde del
fregadero
Cubierta
2
2
D
G
3. Atornille los pernos (KK) en los orificios
roscados de la cubierta de piedra (D).
Aditamentos utilizados
KK Perno x 4
3
KK
D
G
BACK
BACK

16
INSTRUCCIONES DE INSTALACIÓN
5. Para retirar las gavetas preensambladas al
tocador (A), extiéndalas completamente.
Coloque las palancas de plástico en los rieles
de deslizamiento metálicos a los costados
izquierdo y derecho de la caja de la gaveta.
Para desconectar la caja de la gaveta de los
deslizadores, presione las palancas de plástico.
Luego, levante la gaveta suavemente para
retirarla del tocador (A).
1
LL
3
2
OO
MM
NN
KK
D
G
BACK
BACK
4
4. Coloque los soportes para fregadero (LL) sobre
los pernos (KK) y déjelos reposar sobre el borde
del fregadero. Ajuste la ubicación del soporte
para sujetar firmemente el borde del fregadero.
Coloque las arandelas de seguridad (NN) sobre
los pernos (KK) y asegúrelas con tuercas (MM).
Apriete a mano las tuercas (MM) con la llave
inglesa incluida (OO).
NO APRIETE DEMASIADO.
Consejo: antes de permitir que la masilla de
calafateo de silicona se seque, verifique que la
ubicación del fregadero esté bien centrada de
adelante hacia atrás y de lado a lado en la
cubierta de piedra cortada. Si el fregadero no
está bien centrado, desenrosque las abrazaderas
del fregadero, vuelva a ajustar la posición del
fregadero y apriete de nuevo los soportes para
fregadero.
Aditamentos utilizados
LL Soporte para
fregadero x 4
MM Tuerca x 4
x 4
NN Arandela de
seguridad
OO Llave inglesa x 1
5
A
12

17
INSTRUCCIONES DE INSTALACIÓN
Nota:
en esta etapa puede resultar más sencillo
instalar el grifo y kit de drenaje (no se incluye)
en la cubierta (D) según las instrucciones del
fabricante, antes de continuar con el paso 7.
7. Coloque masilla de calafateo de silicona que
no mancha (no se incluye) en el borde
superior del tocador (A). Con la ayuda de
otro adulto, baje suavemente la cubierta (D)
sobre el tocador (A). Limpie cualquier exceso
de masilla de calafateo con un paño suave y
espere aproximadamente 24 horas para
que seque.
ADVERTENCIA
El tocador (A) DEBE fijarse a los montantes de pared.
Nota: limpie el área donde se colocará el
tocador (A) antes de comenzar con la
instalación permanente y asegúrese de que el
tocador (A) no interfiera con ningún suministro
de agua ni desagües una vez montado.
6. Con la ayuda de dos personas, coloque
cuidadosamente el tocador (A) en la pared en su
ubicación definitiva. Desde adentro del
tocador (A), taladre un orificio en los montantes
de pared a través del área de montaje del tocador.
Con los aditamentos de montaje (no se incluyen)
adecuados para su lugar de instalación, asegure el
tocador (A) al montante de la pared. De ser posible,
asegure el tocador (A) a dos montantes de pared
para darle mayor estabilidad.
Nota: utilice los niveladores preensamblados a
las patas del tocador (A) para nivelar el artículo.
Si gira los niveladores en dirección contraria a
las manecillas del reloj, la altura del tocador (A)
aumentará; si los gira en dirección de las
manecillas del reloj, la altura disminuirá.
6
12
A
71
2
2
A
D

18
INSTRUCCIONES DE INSTALACIÓN
9. Coloque masilla de calafateo de silicona (no se
incluye) en el lado inferior y sin pulir del
protector contra salpicaduras (E). Coloque el
protector contra salpicaduras (E) sobre la
cubierta (D) y pegado a la pared. Limpie
cualquier exceso de masilla de calafateo antes
de permitir que se seque.
Ya ha terminado el ensamblaje. Instale los
ensambles del grifo y el desagüe (no se
incluyen) según las instrucciones del fabricante
para completar la instalación.
PRECAUCIÓN
Repita el procedimiento con las gavetas restantes.
8. Para reinstalar las gavetas en el tocador (A),
extienda los rieles de deslizamiento metálicos
por completo. Baje con cuidado la gaveta y
deslícela hasta el cerrojo posterior de los rieles
deslizantes. A continuación, baje la caja de la
gaveta para que se asiente por completo sobre
los rieles deslizantes extendidos. Luego,
presione las palancas de plástico para asegurar
la caja de la gaveta en su lugar.
Nota: para regular la altura de la gaveta, gire la
rueda de ajuste a la izquierda para elevar la
caja de la gaveta o gire la rueda de ajuste a la
derecha para bajar la caja de la gaveta. Puede
regular la altura de los rieles de deslizamiento a
la izquierda y a la derecha independientemente
para encontrar la mejor posición de alineamiento
de las gavetas.
NO fuerce la gaveta, ya que puede dañar el riel
de deslizamiento. Si la gaveta no se desliza
fácilmente, retírela y vuelva a intentarlo desde
el principio.
8
A
3
2
1
9
1
2
2
D
E

19
CUIDADO Y MANTENIMIENTO
GARANTÍA
IMPORTANTE
• Limpie el tocador regularmente con un paño suave que no deje pelusas o con un producto de
limpieza doméstico.
• Puede limpiar el tocador con un limpiador doméstico suave no abrasivo.
• Asegúrese de secar la madera inmediatamente con un paño o una toalla suave.
• La cubierta de piedra se puede limpiar con limpiadores para mármol estándar disponibles en
su tienda local.
• Consejos para usar el aplicador de retoque (CC): para rayones, aplique en la dirección del rayón.
Frote el exceso de colorante rápidamente con un paño suave para retirarlo.
• La variación en el tono y diseño es una característica propia de la piedra (como en el caso del
granito, el mármol y la piedra procesada). Las cubiertas de piedra varían de un producto a otro.
Tenga cuidado al colocar artículos como jabón o cualquier material perfumado en la superficie
de piedra. Utilice una jabonera, un posavasos o un artículo similar para proteger la superficie al
colocar jabón o productos con alguna fragancia sobre la piedra.
• Si el jabón o los productos con alguna fragancia entran en contacto con la superficie de piedra,
enjuague el área con agua y seque usando un paño suave de material no abrasivo.
• ADVERTENCIA: se deben usar agentes de limpieza aptos para la piedra. Revise las
restricciones de uso de los agentes de limpieza antes de usar sobre cualquier piedra. Se
pueden producir daños a la piedra. El fabricante del tocador no es responsable de los daños
provocados por agentes de limpieza o jabones inadecuados utilizados. La garantía no cubrirá
los daños provocados por el uso de jabones o agentes de limpieza inadecuados.
• NO utilice productos que contengan acetona, limón, vinagre u otros ácidos para limpiar la parte
superior de piedra, ya que estos pueden dañar la superficie de piedra.
• Vuelva a sellar la cubierta de piedra de forma periódica con un sellador de piedra, disponible
en la tienda más cercana a su domicilio. Siga las instrucciones del fabricante sobre cómo aplicar
el artículo.
El fabricante garantiza este artículo contra defectos en los materiales y la mano de obra por un
período de un (1) año a partir de la fecha de compra original. Esta garantía es válida solo para el
comprador original. Esta garantía no se aplica si el producto ha sido dañado por accidentes o uso
indebido, modificación o instalación incorrecta, o a causa de elementos accesorios que no son del
fabricante. El fabricante no asume ningún tipo de responsabilidad por la instalación del producto
durante el período de garantía. No existe otro tipo de garantía explícita. El fabricante no será
responsable legal por daños accidentales, resultantes o especiales que surjan en relación con el
uso o el funcionamiento del producto, excepto que la ley indique lo contrario. El fabricante rechaza
cualquiera y todas las garantías implícitas.

20
LISTA DE PIEZAS DE REPUESTO
Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al
1-866-439-9800, de lunes a domingo de 8 a.m. a 8 p.m., hora estándar del Este. También puede
ponerse en contacto con nosotros en [email protected] o visitar www.lowespartsplus.com.
ALLEN + ROTH y el diseño del logo son
marcas comerciales o marcas registradas de
LF, LLC. Todos los derechos reservados.
Impreso en Vietnam
G Lavabo PU17-18x14-SQUARE
HH Manija de gaveta CF-32-003-BN
Aplicador de retoque OF-0010
CC
FF Juego de deslizadores
de gaveta PUDTC-14x3-HANDLE
GG Nivelador T-1007
PIEZA DESCRIPCIÓN PIEZA #
B
Protector contra
salpicaduras
PU17-1227-201-LEG
C 1227VA-48-201-SHELF
E PUBS-25-900-48
F Parte frontal de la gaveta 1227VA-48-201-
DRAWER FRONT
Pata
Estante
D 2500VT-48-900
Cubierta
PP
Paquete de aditamentos
KD (DD, KK, LL, MM, NN
y OO)
PU17-1227-KD-
HARDWARE PACK-02
C
B
G
E
DF
CC FF GG HH PP
