Allen + Roth LWSH60VW User manual

1 2
Serial Number Purchase Date
ATTACH YOUR RECEIPT HERE
MODEL #LWSH60VW
VANITY WITH TOP
Français p. 9
Español p. 17
Maximum load 200 lb. (90.71 kg)
Maximum load 50 lb. (22.7 kg)
SAFETY INFORMATION
Please read and understand this entire manual before attempting to assemble or install the product.
WARNING
CAUTION
Do not stand on vanity. Use vanity on level ground. Base
vanity supports a maximum weight of 200 lbs. Exceeding
maximum weight limit will compromise the integrity of the
vanity structure and could cause the vanity to fail.
Failure to follow cautions could result in serious injury.
Do not hang from the vanity.
Do not taking o󰀨 the vanity top to avoid damaging the vanity.
Clean all uids from the stone surface to prevent stains. Wipe o󰀨 the soap or toothpaste immediately to prevent
permanent damage to the stone surface.
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with package contents list and
hardware contents list. If any part is missing or damaged, do not attempt to assemble the product.
Estimated Assembly Time: 30 minutes
Tools Required (not included): Silicone compound, Phillips screwdriver, Level, Stud Finder, Pencil, Variable Speed Drill.
PACKAGE CONTENTS
B
PART DESCRIPTION QUANTITY
AVanity Top 1
B Vanity Base 1
C Backsplash 1
A
C
welcoming • sophisticated • inspiring
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 1-866-439-9800, 8 a.m. – 8 p.m., EST, Monday - Friday.
allen + roth®is a registered trademark
of LF, LLC. All Rights Reserved.
HARDWARE CONTENTS
Note: Hardware shown not actual size.
x 1
AA Touch-up Pen
Maximum load 10 lb. (4.54 kg)

v
v
3

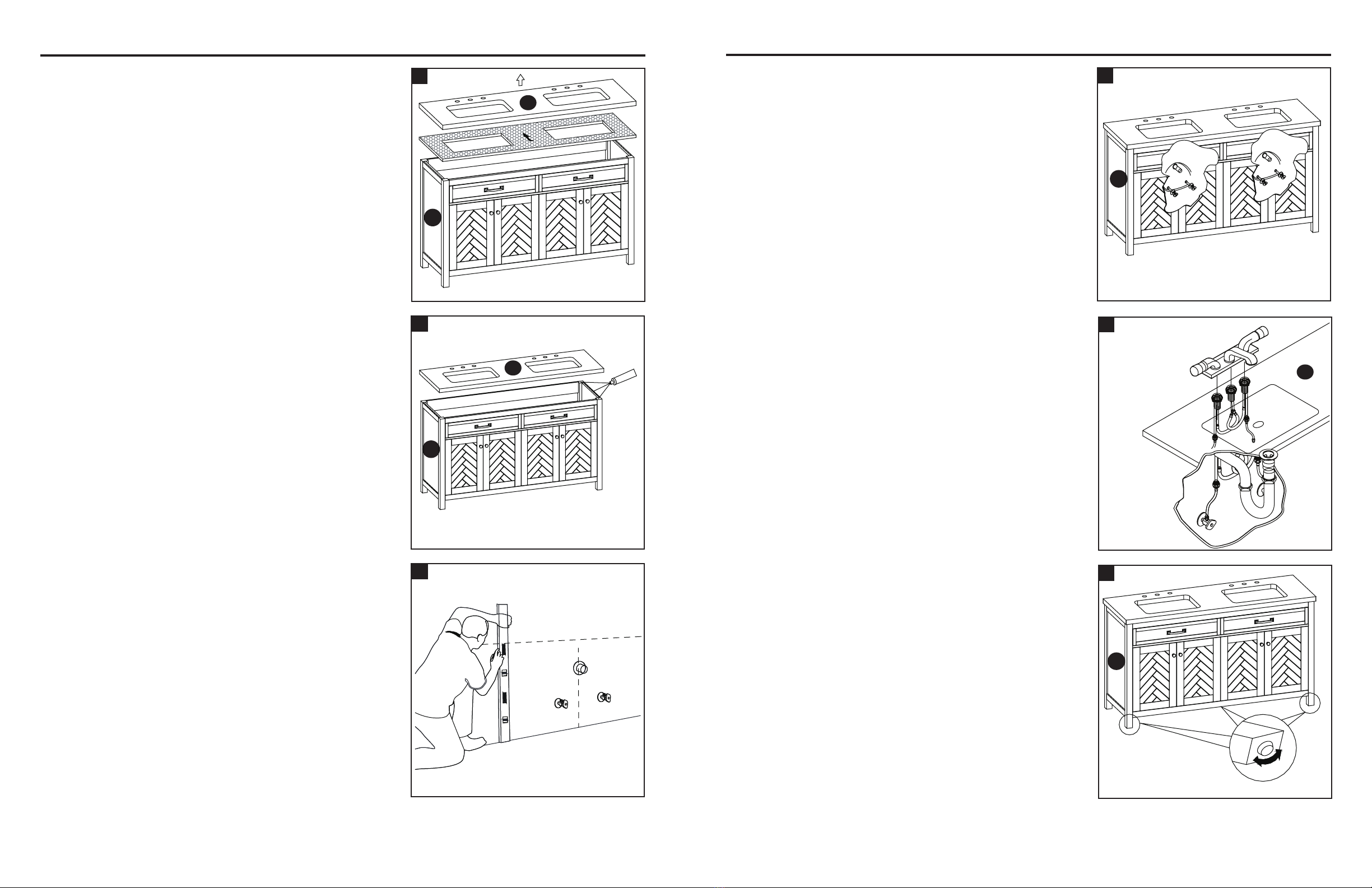

ASSEMBLY INSTRUCTIONS
v
1
Step 3:
Mark wall for vanity placement and note the location of the
water supply lines and drain on the back panel of vanity.
2
Step 4:
Move vanity (B) into proper place against the wall.
3
Step 5:
Install faucet, drain and supply lines (none included) to
vanity top (A) according to the instructions supplied with
those items.
B
4
ASSEMBLY INSTRUCTIONS
v
4
v
v
Step 6:
In case of uneven oors, oor levelers are provided at the
bottom of the vanity. If necessary, adjust oor levelers by
hand to correct tilting and/or level doors.
A
5
6
Step 1:
Remove stone top and the packaging material under the
stone top.
Step 2:
a. Apply a thin bead of silicone compound (not included) to
the top of the vanity base (B).
b. Align the back of the vanity base (B) and put the stone
top (A) on the vanity base (B).
B
A
B
ASilicone

v
ASSEMBLY INSTRUCTIONS
10
Step 9:
If the door preassembled to vanity base (B) require
adjustment, follow the below options as needed:
To adjust door up or down, loosen screws (a), adjust door
and tighten screws.
To adjust door left and right, turn screw (b) in or out.
To adjust door in and out, loosen screw (c), adjust door
and retighten screw.
5
B
v
9
a. The door panels are reversible.
b. The doors of this unit are shipped with the trim facing
the front of the unit.You can keep the doors as they are, or
reverse the insert panel with the at panel forward,
depending on the desired conguration.
Step 10:
Plastic Holder
ASSEMBLY INSTRUCTIONS
Step 7:
To mount the backsplash (C) to the wall, apply a thin bead
of silicone compound (not included) to the unpolished
back side and bottom of the backsplash (C). Position
backsplash (C) as shown onto vanity top (A) and against
the wall. Clean any excess silicone compound before
allowing to dry. A
CSilicone
UP
B
Step 8:
Note: The adjustable shelf is pre-installed for shipping.
If the shelf position is not to your liking, you will need to
reposition the shelf by following the steps below:
a. Look under the shelf, and locate the wood screws
holding the shelf to the shelf supports.
b. Remove the wood screws from each shelf support with
a Phillips screwdriver (not included).
c. Remove the adjustable shelf from the vanity (B).
d. Remove the shelf supports from the vanity (B) and
re-position them in the desired location. Make sure you
place the shelf supports in the same level so the shelf is
not tilted.
e. Place the adjustable shelf back onto the shelf supports.
f. Using the Phillips screwdriver, reinstall the wood screws
through the shelf supports and into the shelf.
7
8
6

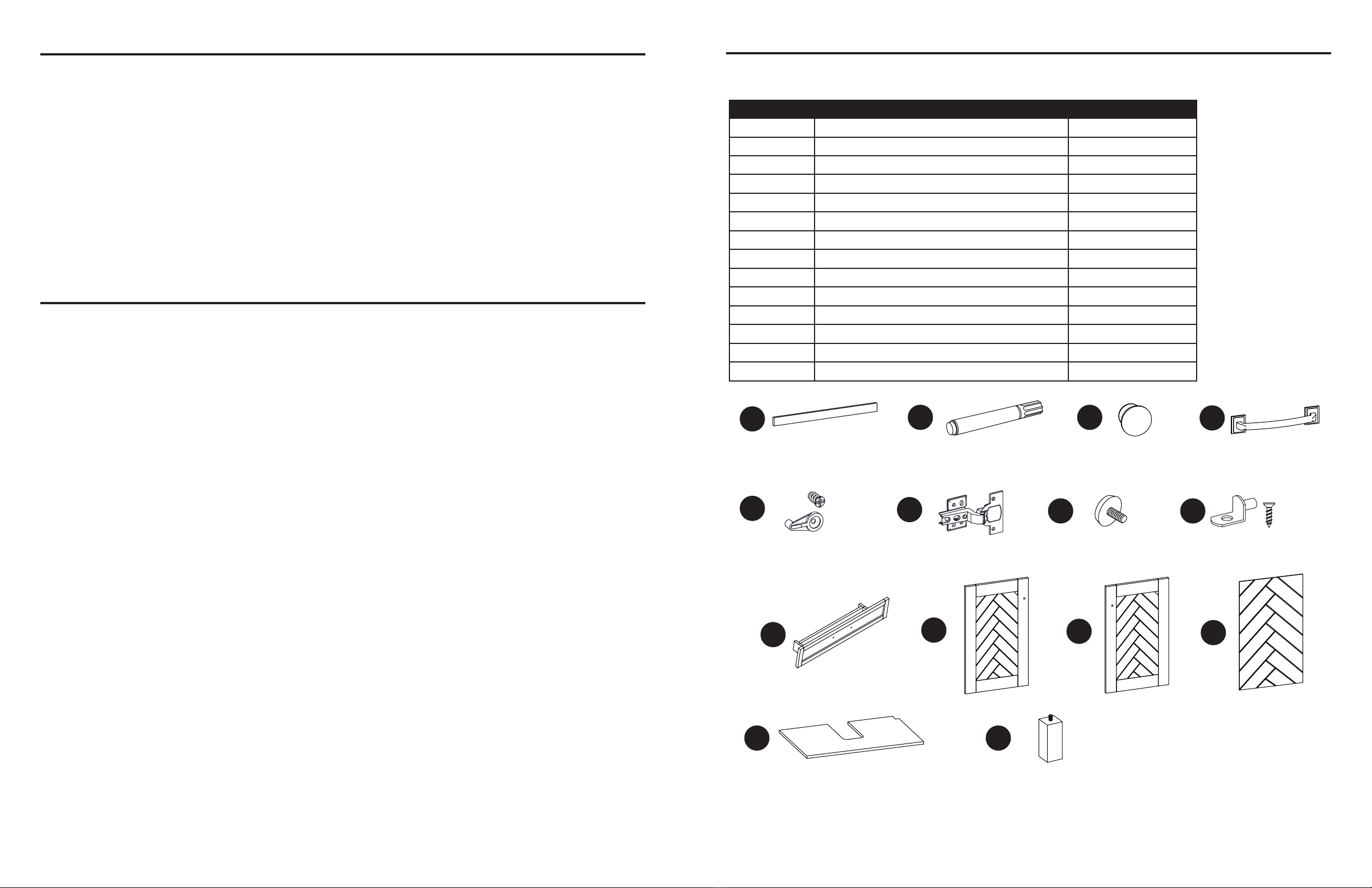

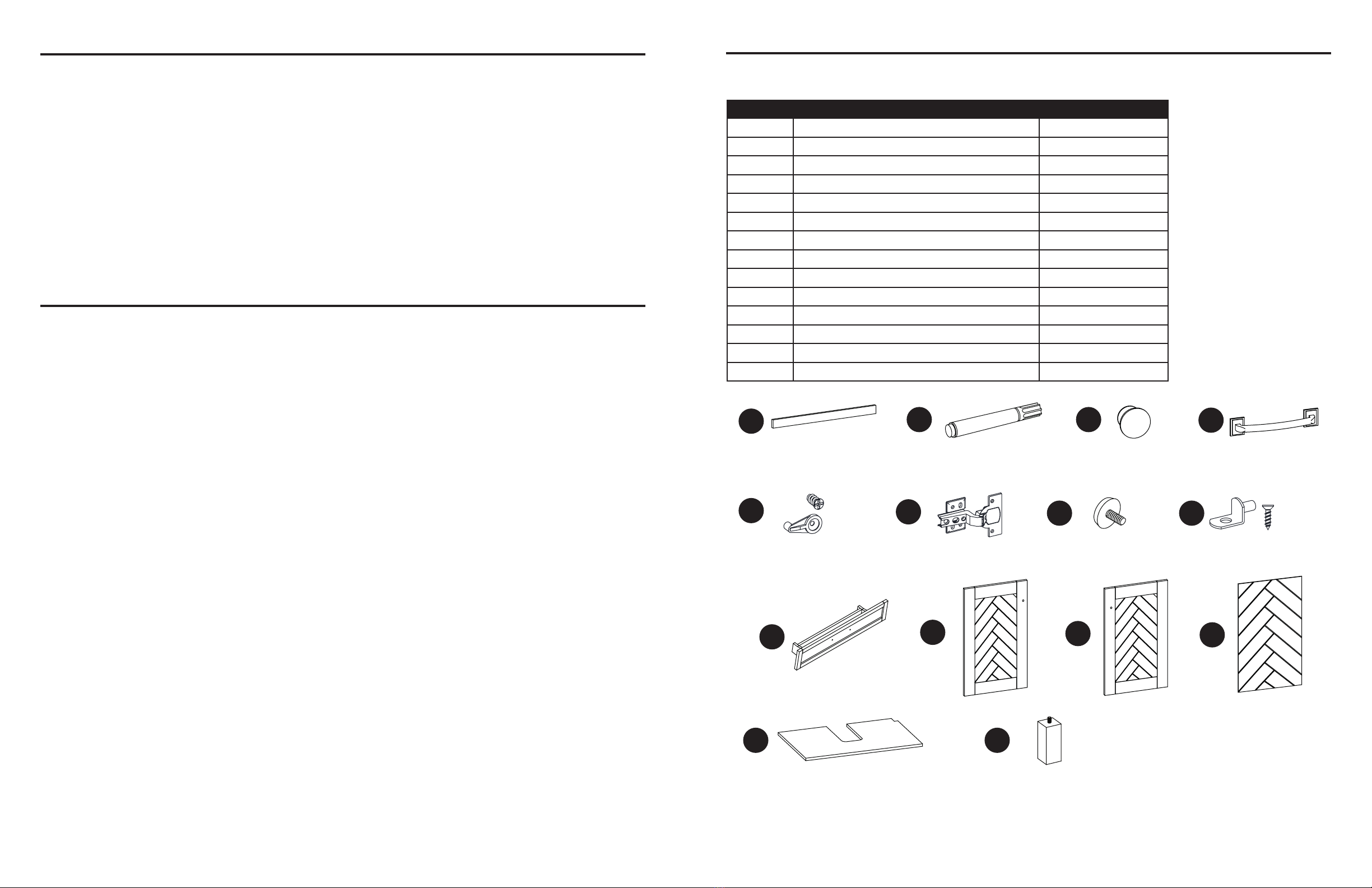

REPLACEMENT PARTS LIST
Date: 2021-05-28
Rev. 0001-A
Printed in Vietnam
8
C
CARE AND MAINTENANCE
ONE-YEAR LIMITED WARRANTY
This product is warranted to the original purchaser. If there is a failure in this unit due to defects
in materials or workmanship, the manufacturer will repair or replace this item at our discretion
without charge. Warranty is void if product has been assembled incorrectly, misused, abused by
overloading, altered in any way or damaged due to accident. This warranty is not transferable and
does not cover chipping, aking, scratches, rust, dents, or other damages to the surfaces of this
product. Responsibility of the manufacturer is limited to repair or replacement of this product. The
manufacturer is not responsible for consequential, incidental, or other damages or losses resulting
from product failure.
This warranty is in lieu of all other expressed warranties. Some states do not allow the exclusion or
limitation of incidental or consequential damages, so the above limitation may not apply to you. This
warranty gives you specic legal rights and you may have other rights which vary from state to state.
• Dust the vanity regularly with a soft, non-lint producing cloth or household dusting product.
• You can clean the vanity with a gentle, non-abrasive household cleaner. Make sure to dry the
wood immediately with a soft cloth or towel.
• The engineered stone top can be cleaned using standard engineered stone cleaning agents (sold
separately).
• Tips for using touch-up pen (AA): For scratches, stroke in direction of scratch; for worn areas,
stroke in direction of wood grain. Rub excess colorant promptly with a soft cloth.
• Keep product away from direct sunlight as it may damage the nish.
• Be sure to immediately clean red wine or coke stains within 30 minutes or the top will stain.
7
H I
PART DESCRIPTION PART #
C Backsplash 00LWSH60VW-01
AA Touch-up Pen 00LWSHVW-02
BB Door Pull with Bolt 00LWSHVW-03
CC Drawer Handle with Bolt 00LWSHVW-04
DD Plastic Holder with Screw 00LWSHVW-05
EE Slow Close Hinge 00LWSHVW-06
FF Leveler 00LWSHVW-07
GG Shelf support 00LWSHVW-08
D Tip Out Drawer 00LWSH60VW-09
E Left Door 00LWSH60VW-10
F Right Door 00LWSH60VW-11
G Door Inner Wood Panel 00LWSH60VW-12
H Adjustable Shelf 00LWSH60VW-13
I Support Leg 00LWSH60VW-14
For replacement parts, call our customer service department at 1-866-439-9800, 8 a.m. - 8 p.m., EST,
Monday - Friday.
AA CC
E
D
DD EE
F
BB
FF
G
GG

9 10
