Allen + Roth Hartford WSL72VSJ User manual

1
welcoming • sophisticated • inspiring
Serial Number Purchase Date
Questions, problems, missing parts? Before returning to your retailer, call our customer service
department at 1-866-439-9800, 8 a.m. - 8 p.m., EST, Monday - Friday.
ATTACH YOUR RECEIPT HERE
ITEM #0972661, 0972662, 0972663
MODEL #WSL72VSJ, WSL72VSAW,
WSL72VSAG
Français p. 8
Español p. 15
VENTILATED SHELF KIT
allen + roth®is a registered trademark
of LF, LLC. All Rights Reserved.
Lowes.com/allenandroth

32

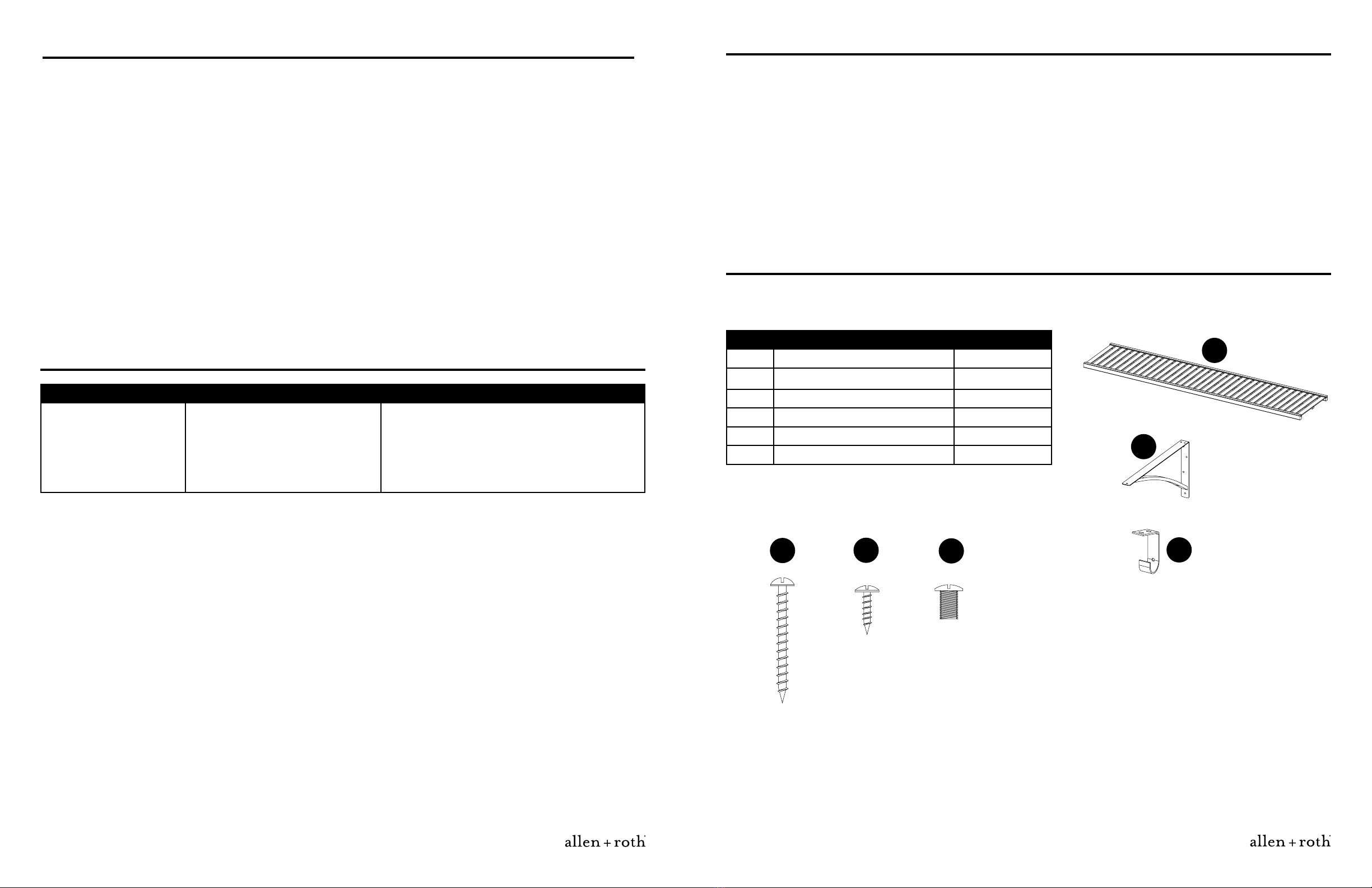

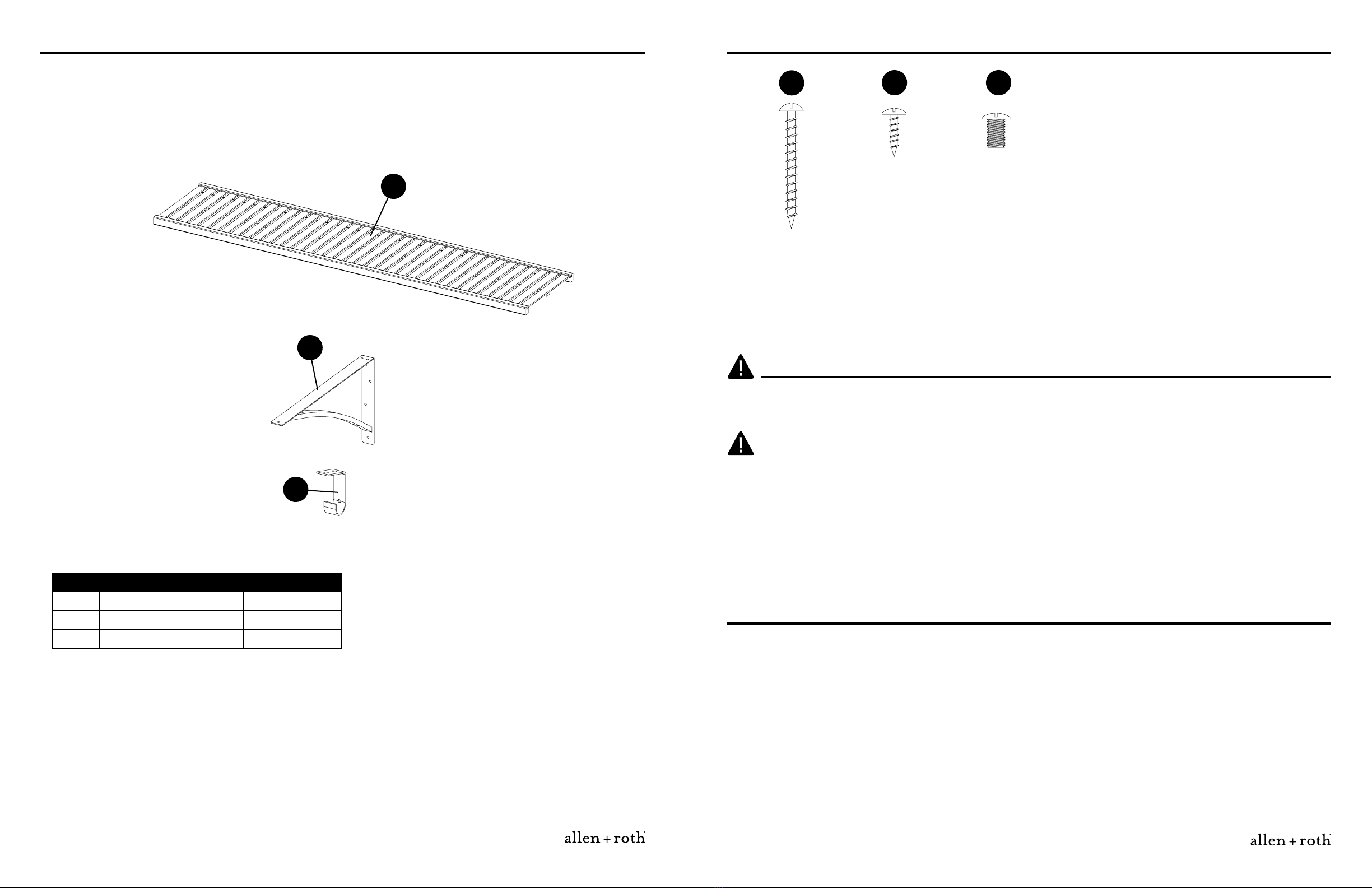

PACKAGE CONTENTS HARDWARE CONTENTS (shown not actual size)
PREPARATION
SAFETY INFORMATION
WARNING
CAUTION
K
PART DESCRIPTION QUANTITY
A Shelf 1
B Shelf Bracket 3
C Hook 3
M4 x 45 mm
Wood Screw
Qty. 12
Please read and understand this entire manual before attempting to assemble, operate or install
the product.
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list and hardware contents list. If any part is missing or damaged, do not attempt to
assemble the product.
Estimated Assembly Time: 45 minutes
Tools Required for Assembly (not included): Stud nder, Phillips screwdriver, Power drill,
3/16 in. Drill Bit, 3/8 in. Drill Bit.
• Maximum weights indicated. Use with other products or products heavier than the maximum
weights indicated may result in instability, causing possible injuries.
• Shelf maximum load: 180 lbs.
• Hook maximum load: 20 lbs.
• Unit must be attached securely to the wall for safety and stability.
M3 x 15 mm
Screw
Qty. 9
M6 x 9 mm
Bolt
Qty. 6
AA BB CC
A
A
B
C
A
Lowes.com/allenandroth Lowes.com/allenandroth

54

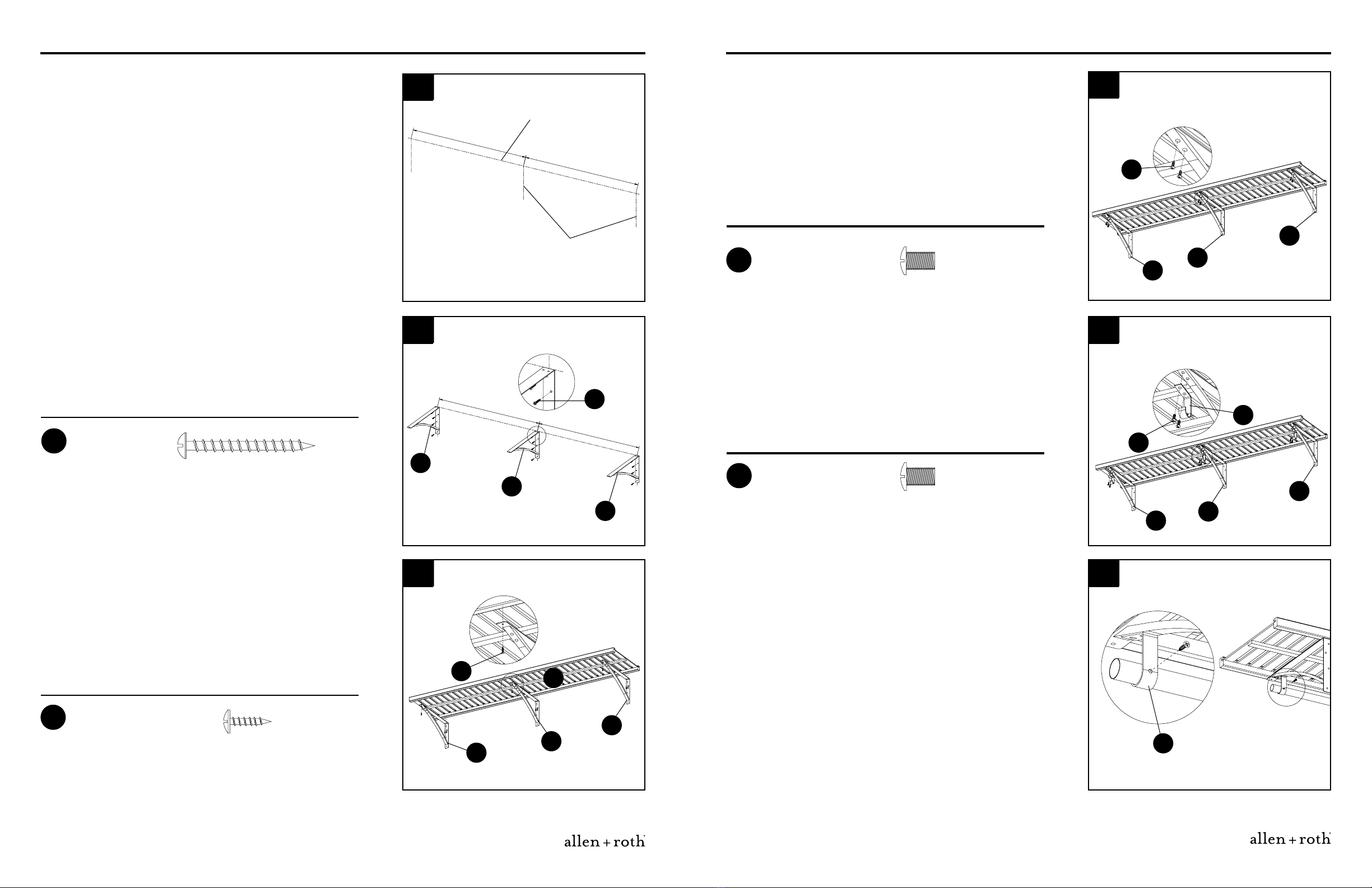

ASSEMBLY INSTRUCTIONS ASSEMBLY INSTRUCTIONS
Hardware Used
Hardware Used
Hardware Used
Hardware Used
1. Using a stud nder (not included), nd 3 stud
locations in the wall and mark them with a pencil
(not included). Draw a level line at the desired
installation height for shelf (A).
4. If you do NOT intend to install the Expandable
Pole (item #0339254, sold separately), then install
M6 x 9 mm bolt (CC) into shelf brackets (B).
Assembly is now complete.
If you DO intend to install the additional item, proceed
to step 5.
2. Secure shelf brackets (B) to the wall at marked
stud locations with M4 x 45 mm wood screws (AA).
5a. To install the Expandable Pole, attach hooks (C) to
shelf brackets (B) using M6 x 9 mm bolts (CC).
3. Attach shelf (A) to shelf brackets (B) from
underneath using M3 x 15 mm screws (BB).
5b. Rest Expandable Pole on hooks (C) and secure
using self-tapping screws provided with the pole.
1
2 5a
4
3 5b
x 6
M4 x 45 mm
Wood Screw
x 12
AA
B
B
B
AA
B
B
B
BB A
BB M3 x 15 mm Screw x 9
B
B
B
CC
CC
B
B
B
M6 x 9 mm Bolt
M6 x 9 mm Bolt
x 6
CC
CC
Level Line
Stud Locations
Lowes.com/allenandroth Lowes.com/allenandroth
32 in. 32 in.
32 in. 32 in.
C
C

6
PART DESCRIPTION PART #
A Shelf 72S
B Shelf Bracket SB
C Hook H
AA M4 x 45 mm Wood Srcew 45WS
BB M3 x 15 mm Wood Srcew 15WS
CC M6 x 9 mm Bolt 9B
WARRANTY
REPLACEMENT PARTS LIST
This product is warranted to the original purchaser. If there is a failure in this unit due to defects in
materials or workmanship, the manufacturer will repair or replace this item at our discretion without
charge. Warranty is void if product has been assembled incorrectly, misused, abused by
overloading, altered in any way or damaged due to accident. This warranty is not transferable and
does not cover chipping, aking, scratches, rust, dents, or other damages to the surfaces of this
product. Responsibility of the manufacturer is limited to repair or replacement of this product. The
manufacturer is not responsible for consequential, incidental, or other damages or losses resulting
from product failure.
This warranty is in lieu of all other expressed warranties. Some states do not allow the exclusion
or limitation of incidental or consequential damages, so the above limitation may not apply to you.
This warranty gives you specic legal rights and you may have other rights which vary from state
to state.
For replacement parts, call our customer service department at 1-866-439-9800, 8 a.m. - 8 p.m.,
EST, Monday - Friday.
K
A
B
C
A
Printed in Vietnam
allen + roth® is a registered trademark
of LF, LLC. All Rights Reserved.
AA BB
Lowes.com/allenandroth
CARE AND MAINTENANCE
• Periodically check to make certain all components are properly positioned, free from damage and
rmly connected.
• Use a soft, clean cloth that will not scratch the surface when dusting.
• Never use water to clean the furniture as it may damage to the nish.
• Wipe clean using a damp cloth and a mild cleaner. Wipe dry with a clean cloth.
• In the event the furniture is stained or otherwise damaged during use, it is recommended you call a
professional to repair the furniture.
• Keep product away from direct sunlight as it may damage the nish.
• It is best to keep the furniture in a climate-controlled environment. Extreme temperature and
humidity changes can cause fading, warping, shrinking and splitting of wood.
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
The shelf is tilting. The shelf brackets are not
installed at the same level.
Use a quality level to ensure the brackets
are level with each other.
Lowes.com/allenandroth
7
CC
Date: 2017-11-30 Rev. 0001-A
Factory # WOFUVI

8
