AOIP Calys 60 IS User manual

1
http://www.aoip.com
calys 60 IS
calys 80 IS
calys 120 IS
calys 60 PIS
calys 80 P
Calibrateurs multifonctions 2 voies isolées

Manuel d’intructions NTA47248-300A2
2
Manuel d’intructions
NTA47248-300A2
LIMITE DE GARANTIE ET LIMITE DE RESPONSABILITÉ
La société AOIP S.A.S garantit l'absence de vices des matériaux à la fabrication de ce produit dans des conditions normales d'utilisation et d'entretien. La période de garantie est
d’un an et prend effet à la date d'expédition. Les pièces, les réparations de produit et les services sont garantis pour une période de 90 jours. Cette garantie ne s'applique qu'à
l'acheteur d'origine ou à l'utilisateur final s'il est client d'un distributeur agréé par AOIP S.A.S, et ne s'applique pas aux fusibles, aux batteries/piles interchangeables ni à aucun
produit qui, de l'avis d’AOIP S.A.S, a été malmené, modifié, négligé ou endommagé par accident ou soumis à des conditions anormales d'utilisation et de manipulation. AOIP
S.A.S garantit que le logiciel fonctionnera en grande partie conformément à ses spécifications fonctionnelles pour une période de 90 jours et qu'il a été correctement enregistré sur
des supports non défectueux. AOIP S.A.S ne garantit pas que le logiciel ne contient pas d'erreurs ou qu'il fonctionne sans interruption.
Les distributeurs agréés par AOIP S.A.S appliqueront cette garantie à des produits vendus à leurs clients neufs et qui n'ont pas servi, mais ne sont pas autorisés à appliquer une
garantie plus étendue ou différente au nom d’AOIP S.A.S. Le support de garantie est offert si le produit a été acquis par l'intermédiaire d'un point de vente agréé par AOIP S.A.S
ou bien si l'acheteur a payé le prix international applicable. AOIP S.A.S se réserve le droit de facturer à l'acheteur les frais d'importation des pièces de réparation ou de
remplacement si le produit acheté dans un pays a été expédié dans un autre pays pour y être réparé.
L'obligation de garantie d’AOIP S.A.S est limitée, au choix d’AOIP S.A.S, au remboursement du prix d'achat, ou à la réparation /remplacement gratuit d'un produit défectueux
retourné dans le délai de garantie à un centre de service agréé par AOIP S.A.S.
Pour avoir recours au service de la garantie, mettez-vous en rapport avec l’agence AOIP S.A.S la plus proche ou envoyez le produit, accompagné d'une description du problème,
port et assurance payés (franco lieu de destination), au centre de service agréé par AOIP S.A.S le plus proche. AOIP S.A.S dégage toute responsabilité en cas de dégradations
survenues au cours du transport. Après la réparation sous garantie, le produit sera retourné à l'acheteur, frais de port payés d'avance (franco lieu de destination). Si AOIP S.A.S
estime que le problème a été causé par un traitement abusif, une modification, un accident ou des conditions de fonctionnement ou de manipulation anormales, AOIP S.A.S
fournira un devis des frais de réparation et ne commencera la réparation qu'après en avoir reçu l'autorisation. Après la réparation, le produit sera retourné à l'acheteur, frais de port
payés d'avance, et les frais de réparation et de transport lui seront facturés.
LA PRÉSENTE GARANTIE EST EXCLUSIVE ET TIENT LIEU DE TOUTES AUTRES GARANTIES, EXPLICITES OU IMPLICITES, Y COMPRIS, MAIS NON EXCLUSIVEMENT,
TOUTE GARANTIE IMPLICITE QUANT A L'APTITUDE DU PRODUIT A ÊTRE COMMERCIALISE OU A ETRE APPLIQUE A UNE FIN OU A UN USAGE DETERMINE. AOIP
S.A.S NE POURRA ÊTRE TENU RESPONSABLE D'AUCUN DOMMAGE PARTICULIER, INDIRECT, ACCIDENTEL OU CONSECUTIF, NI D'AUCUNS DÉGÂTS OU PERTES
DE DONNEES, QUE CE SOIT A LA SUITE D'UNE INFRACTION AUX OBLIGATIONS DE GARANTIE, SUR UNE BASE CONTRACTUELLE, EXTRA- CONTRACTUELLE OU
AUTRE.
Étant donné que certains pays ou états n'admettent pas les limitations d'une condition de garantie implicite, ou l'exclusion ou la limitation de dégâts accidentels ou consécutifs, les
limitations et les exclusions de cette garantie pourraient ne pas s'appliquer à chaque acheteur. Si une disposition quelconque de cette garantie est jugée non valide ou inapplicable
par un tribunal compétent, une telle décision n'affectera en rien la validité ou le caractère exécutoire de toute autre disposition.
AOIP SAS
50-52 Avenue P Langevin
91130 Ris Orangis
France
Mail: [email protected]

3
SOMMAIRE
1 AVERTISSEMENTS ............................ 5
1.1 Sécurité ....................................................... 5
1.2 Sécurité pour les modèles IS (ATEX) ............ 5
2 GÉNÉRALITÉS .................................... 6
2.1 Accessoires .................................................. 6
2.2 Spécifications tec niques ............................ 7
2.2.1 Calys 60 IS, Calys 80 IS, Calys 120 IS ........ 7
2.2.1 Calys 60 P, Calys 80 P ............................ 10
3 DESCRIPTION .................................. 14
3.1 Présentation .............................................. 15
3.2 Clavier ....................................................... 16
3.3 Affic age ................................................... 17
3.4 Alimentation ............................................. 17
3.5 Connexions électriques ............................. 17
3.5.1 Bornier universel de raccordement ...... 20
4 MISE EN ROUTE .............................. 21
4.1 Déballage .................................................. 21
4.2 C arge des batteries .................................. 21
4.3 Démarrage ................................................. 21
4.4 Protections automatique des Voies ........... 21
4.5 Réglage de la date et de l' eure ................. 21
4.6 Utilisation du rétro éclairage ..................... 22
4.7 Réglage du contraste de l'affic age ........... 23
4.8 Modification du mode d'affic age ............. 24
4.9 Gel des données ........................................ 24
4.10 Mise à Zéro d’une mesure ...................... 24
4.11 Mémorisation ........................................ 24
5 UTILISATIONS ................................. 26
5.1 En mode mesure ........................................ 26
5.1.1 esure des températures par
thermocouples .................................................... 26
5.1.2 Réglage de la Compensation de Soudure
Froide Externe (Rj e) ........................................... 27
5.1.3 esure de la température avec des
sondes Résistives (Pt100 ou Rtd) ........................ 28
5.1.4 Réglage de l'Echelle de Température ... 29
5.1.5 Réglage de l'unité de température ....... 29
5.1.6 Courant ................................................. 30
5.1.7 Tension ................................................. 31
5.1.8 Fonctions athématiques .................... 31
5.1.9 Pression ................................................ 32
5.1.10 Réglage de l'unité de pression .......... 33
5.1.11 ise à Zéro de la pression ................ 33
5.1.12 Résistance ......................................... 33
5.1.13 Fréquence / Impulsion ...................... 34
5.2 Mode Génération ...................................... 35
5.3 Réglage du facteur d'éc elle (mode X-Scale)
35
5.4 Cycle & Rampe .......................................... 36
5.5 Acquisition de Données (Data Logging) ..... 37
5.6 Grap e ...................................................... 38
5.7 Simulateur de Transmetteur ..................... 38
5.8 Balayage des Mémoires ............................ 40
5.9 Test des Contacts ...................................... 41
5.10 Alarme ................................................... 41
5.11 Présélection au démarrage .................... 42
6 COMMUNICATION SERIE ............. 43
6.1 Port de communication RS232 .................. 43
6.2 Réglage de la vitesse de transmission (Baud
Rate) 43
6.3 ST Flas , logiciel de mise à jour du logiciel
interne ................................................................ 43
7 PROCEDURES D'ÉTALONNAGE . 44

Manuel d’intructions NTA47248-300A2
4
8 APPLICATIONS ................................ 46
8.1 Etalonnage d'un indicateur de température
46
8.2 Etalonnage d'un transmetteur de
température ......................................................... 46
8.3 Etalonnage d'un transmetteur de pression.
48
9 TABLEAU DES MENUS
DEROULANTS ............................................ 50
9.1 Menu de Configuration (Set up menu) ....... 50
9.2 Touc e Select ............................................. 51
9.2.1 Configuration Voie 1 .............................51
9.2.2 Configuration de la Voie 2 .....................52
9.2.3 Configuration de la voie Pression ..........54
9.3 Touc e Cal Proc.......................................... 54
9.4 Touc e Display .......................................... 54
10 MAINTENANCE................................ 55
10.1 Messages d'erreur ................................. 55
10.2 Page détat (Status)................................. 55
10.3 Protections ............................................ 57
10.4 Stockage ................................................ 57
10.5 Précautions d'utilisation ........................ 57
10.6 Accessoires et pièces détac ées ............. 57
10.6.1 Réexpédition ...................................... 57
11 SUPPLEMENT CONCERNANT LA
SECURITE INTRINSE UE (IS) .............. 58
11.1 Specifications des modèles IS ................. 58
11.2 ATEX Specifications ................................ 58
11.3 Précautions spécifiques .......................... 59
11.3.1 Charge des batteries ......................... 59
11.3.2 aintenance des batteries................ 59
11.3.3 Remplacement du pack batteries ..... 59
12 CERTIFICATS .................................... 60
12.1 Certificat CE ............................................ 60
12.2 Certificat ATEX ....................................... 60

5
1A VERTISSEMENTS
Sauf indication contraire dans le texte, les instructions d'utilisation contenues dans
cette publication s'appliquent à la fois aux modèles IS (ATEX) et P (pression).
AVERTISSEMENT IMPORTANT
SEULS LES MODELES SECURITE INTRINSEQUE (IS) PEUVENT ETRE
UTILISEES EN ATMOSPHERE EXPLOSIVE (ATEX).
LES AVERTISSEMENTS GENERAUX SUIVANTS ET CONDITIONS
D'UTILISATION RESUMEES CI-APRES SONT A TOUS LES MODELES.
SONT FOURNIES AU CHAPITRE 11 DES INFORMATIONS COMPLEMENTAIRES
POUR LES MODELES SECURITE INTRINSEQUE (IS).
AVANT D'UTILISER LES MODELES SECURITE INTRINSEQUE (IS), IL EST
RECOMMANDER DE LIRE ET DE BIEN COMPRENDRE LES CONDITIONS
PARTICULIERES D'UTILISATION DETAILLE DANS LE CHAPITRE 11 DE CE
MANUEL.
EN CAS DE DOUTE VERIFIER AVANT UTILISATION,
1.1 Sécurité
HAUTE PRESSION
Un relâchement incontrôlé d'une pression élevée peut être dangereuse pour les
personnes et peut causer des dommages à l'équipement. Avant toute connexion du
calibrateur à un appareil de pression, s'assurer que cet instrument n'est pas alimenté
en pression. Toute pression interne sera évacuée doucement.
ATTENTION
Ne pas appliquer une pression supérieure à 125 % de la pleine échelle du
calibrateur.
Si une pression excessive, supérieure à la limite mentionnée est appliquée,
l'utilisateur peut être blessé et dans des circonstances extrêmes ces blessures
peuvent être mortelles. De plus de sérieux dommages peuvent être causés à
l'appareil, au système en cours de test et au matériel.
BATTERIES RECHARGEABLES NI-MH
Les batteries rechargeables doivent être recyclées ou récupérés selon les lois en
vigueur. Elles peuvent exploser en cas d'endommagement ou si elles sont jetées au
feu. Ne pas les court circuiter. N’utiliser que le chargeur fourni avec l’appareil.
ATTENTION
Les éléments primaires comme les thermocouples, les thermomètres à résistances,
etc.; sont normalement reliés à des potentiels de tensions normalement égales ou
voisines du potentiel de masse. Cependant dans certaines applications, il peut
apparaître une tension de mode commun avec la Terre. Vérifier les tensions entre
les bornes d'entrée et la masse car cette tension pourrait être transmise aux autres
appareils reliés au calibrateur
1.2 Sécurité pour les modèles IS (ATEX)
Ne pas dépasser les valeurs nominales de mesure maximale indiquée au chapitre 11
de ce manuel.
Ne pas ouvrir le boîtier de l'appareil dans une zone atmosphère explosive (ATEX).
Les Batteries doivent être installées et rechargées en dehors de la zone atmosphère
explosive (ATEX). N’utiliser que le chargeur fourni avec le calibrateur calys.
Le circuit de communication RS232 ne peut être utilisé qu’en dehors de la zone
atmosphère explosive (ATEX).
Lorsque le calibrateur calys (modèle à sécurité intrinsèque), est utilisé comme
source pour des appareils à sécurité intrinsèque, cet appareil ne peut pas être
connecté à un autre circuit à sécurité intrinsèque simultanément. Les paramètres de
l'appareil doivent être conformes aux paramètres de sortie du calibrateur calys.
Pour éviter des chocs électriques ou des dommages à l'instrument, ne pas connecter
plus de 30 V entre les bornes, ou entre les bornes et la terre.
La sécurité intrinsèque pour la zone 0 avec certification ATEX, catégorie II 1G Ex ia
IIC T4 est utilisable pour une température ambiante comprise entre (- 20 °C et
+ 50 °C ).

Manuel d’intructions NTA47248-300A2
6
2G ÉNÉRALITÉS
La série des Calys60, calys 80 et calys 120 est constituée de calibrateurs
multifonctions deux voies isolées. Ce sont des appareils portables développés pour
répondre de façon simple aux besoins des techniciens en instrumentation et des
responsables Qualité que se soit sur site ou en atelier. Précis, compact, robuste,
simple d'utilisation, ils sont les solutions pour la simulation et la mesure de signaux
électriques et physiques : Tension, Courant, Résistance, Thermocouple, Sonde à
résistance, Pression, Fréquence et Impulsions.
L'utilisation et l'intégration de convertisseurs A/D rapides et d'un microprocesseur 32
bits permettent d'obtenir de hautes performances ainsi qu'une souplesse de
fonctionnement. Les mémoires internes des calibrateurs contiennent toutes les
données pour la normalisation IEC, DIN et JIS des capteurs thermoélectriques et
résistifs aussi bien pour les échelles des températures EIPT68 que EIT90. Le
microprocesseur réalise automatiquement la linéarisation et la compensation de
soudure froide du thermocouple. Il est possible de configurer les calibrateurs en
mode procédure d'étalonnage pour le contrôle de vos instruments sur site.
Quatre modèles différents vous sont proposés :
Modèle V1 V2
Module
Interne
de
Pression
Module
Externe
de
Pression
Module
Hart
Calys 60 IS M G NON OPTION OPTION
Calys 80 IS M G OPTION OPTION OPTION
Calys 120 IS M M / G OPTION OPTION OPTION
Calys 80 P IS M
(V,mA,Pt100) - OPTION OPTION OPTION
Calys 60 P- - OPTION OPTION OPTION
Calys 80 PM
(V,mA,Pt100) - OPTION OPTION OPTION
M = Mesure , G = Génère , % L = %lecture
Les voies 1 et 2 offrent les possibilités de mesure ou de simulation suivantes :
millivolts, volts, milliampères (boucle passive et active), ohms, température avec
thermocouples, température avec sondes à résistances (Rtd), fréquences et
Impulsions.
En option une ou deux entrées capteur de pression (20 bars max) peuvent être
installées en interne pour la mesure de pression relative, absolue, différentielle. Un
capteur de pression externe peut être utilisé pour étendre la plage des mesures de
pression jusqu'à 700 bars.
Rapport d'étalonnage
Chaque appareil est livré en standard avec un certificat d’étalonnage qui mentionne
les valeurs nominales et réelles ainsi que les écarts.
Conformité CEM
Les appareils répondent à la directive 89/336/CEE Compatibilité Electromagnétique.
2.1 Accessoires
CAPTEURS DE PRESSION INTERNES pour Calys 60P-80-120
IPM000100G Capteur pression interne - 100/100 mbars relatif
IPM000500G Capteur pression interne - 500/500 mbar relatif
IPM002000G Capteur pression interne - 0,95/2 bar relatif
IPM007000G Capteur pression interne - 0,95/7 bar relatif
IPM020000G Capteur pression interne - 0,95/20 bar relatif
IPM002000A Capteur pression interne 0-2 bar absolu
IPM0200000A Capteur pression interne 0-20bar absolu

Manuel d’intructions NTA47248-300A2
7
CAPTEURS DE PRESSION E TERNES pour Calys 60P-80-120
EPM000100G Capteur pression externe -100/100 mbars relatif
EPM000500G Capteur pression externe -500/500 mabr relatif
EPM001000G Capteur pression externe -0,95/1 bar relatif
EPM002000G Capteur pression externe -0,95/2 bar relatif
EPM007000G Capteur pression externe -0,95/7 bar relatif
EPM200000G Capteur pression externe -0,95/20 bar relatif
EPM035000G Capteur pression externe 0/35 bar relatif
EPM070000G Capteur pression externe 0/70 bar relatif
EPM150000G Capteur pression externe 0/150 bar relatif
EPM700000G Capteur pression externe 0/700 bar relatif
EPM002000A Capteur pression externe 0/2 bar absolu
EPM020000A Capteur pression externe 0/20 bar absolu
Pompes à main
H801 Pompe à main pneumatique 0-5bar
LTP1 Pompe à main pneumatique -0,85- 3 bar
TP1 40 Pompe pneumatique -0,96/40 bar
HTP1 700 Pompe hydrualique 0-700 bars
2.2 Spécifications techniques
2.2.1 alys 60 IS, alys 80 IS, alys 120 IS
IMPORTANT: P OUR LES MODELES IS (ATEX) LIRE LE CHAPITRE 11
Tension Entrée/Sortie
PLAGE Rés. PRECISION
Calys 60 IS Calys 80 IS Calys 120 IS
- 20 à 200 mV
1 µV ±(0,02 % L + 3 µV) ±(0,01 % L + 3 µV) ±(0,006 % L + 3 µV)
- 0,2 à 2 V 10 µV ±(0,02 % L + 10 µV) ±(0,01 % L + 10 µV) ±(0,006 % L + 10 µV)
- 2 à 20 V 100 µV ±(0,02 % L + 0,1 mV) ±(0,01 % L + 0,1 mV)
±(0,01 % L + 0,1 mV)
Impédance d'entrée : > 10 MΩpour les gammes allant jusqu'à 2000 mV Pleine
Echelle.
> 500 KΩpour les gammes allant jusqu'à 20 V Pleine Echelle.
Impédance de sorite (f.e.m. de sortie) : moins de 0,5 Ωavec un courant maximum
de 0,5 mA.
Bruit de sortie à (300 Hz) : > 2 µVpp pour les plages jusqu'à 200 mV Pleine Echelle.
> 10 µVpp pour les plages jusqu'à 2000 mV Pleine
Echelle.
> 80 µVpp pour les plages jusqu'à 20 V Pleine Echelle.
Courant Entrée/Sortie
Courant en mode entrée (Mesure)
PLAGE Rés. PRECISION PRECISION
Calys 60 IS Calys 80 IS/ Calys 120 IS

Manuel d’intructions NTA47248-300A2
8
-5 à 50 mA 0,1 µA ±(0,02 % L + 0,4 µA) ±(0,01 % L + 0,4 µA)
Limité à 21 mA en mode passif
Impédance d'entrée : < 600 Ωà 1 mA.
Alimentation de source : 11 Vmax.
Courant en mode sortie (Emission)
PLAGE Rés. PRECISION PRECISION
Calys 60 IS Calys 80 IS/ Calys 120 IS
+0 à 50 mA 0,1 µA ±(0,02 % L + 0,4 µA) ±(0,01 % L + 0,4 µA)
Limité à 21 mA en mode passif
Alimentation de source : 11 Vmax.
Résistance et Sonde résistive (Rtd) Mesure/Simulation
Résistance en mode entrée
PLAGE Rés. PRECISION
Calys 60 IS Calys 80 IS Calys 120 IS
0 à 500 Ω1 mΩ±(0,02 % L + 12 mΩ) ±(0,008 % L + 12 mΩ) ±(0,01 % L + 12 mΩ)
0 à 5000 Ω10 mΩ±(0,02 % L
+ 120 mΩ) ±(0,008 % L + 120 mΩ) ±(0,01 % L + 120 mΩ)
Résistance en mode simulation
PLAGE Rés. PRECISION
Calys 60 IS Calys 80 IS Calys 120 IS
0 à 500
Ω
1 m
Ω
±
(0,02 % L + 20 m
Ω
)
±
(0,008 % L + 20
Ω
)
±
(0,01 % L + 20
Ω
)
0 à 5000 Ω10 mΩ±(0,02 % L + 200 Ω) ±(0,008 % L + 200 Ω) ±(0,01 % L + 200 Ω)
Note: Tension de sortie limitée à 11V max
Sondes Rtd Mesure/Simulation
Type de Sonde
(Rtd) PLAGE Rés. PRECISION
Calys 60 IS
Calys 80 IS
Calys 120 IS
Type de Sonde
(Rtd) PLAGE Rés. PRECISION
Calys 60 IS
Calys 80 IS
Calys 120 IS
Pt100
IEC
-200 à 850°C 0,01°C
±(0,02 % L + 0,05°C) ±(0,01 % L + 0,05°C)
Pt100
OIML
-200 à 850°C 0,01°C
±(0,02 % L + 0,05°C) ±(0,01 % L + 0,05°C)
Pt100
α=0,3926
-200 à 850°C 0,01°C
±(0,02 % L + 0,05°C) ±(0,01 % L + 0,05°C)
Pt100
α=0,3902
-200 à 650°C 0,01°C
±(0,02 % L + 0,05°C) ±(0,01 % L + 0,05°C)
Pt100
JIS
-200 à 600°C 0,01°C
±(0,02 % L + 0,05°C) ±(0,01 % L + 0,05°C)
Pt100
SAMA
-200 à 600°C 0,01°C
±(0,02 % L + 0,05°C) ±(0,01 % L + 0,05°C)
Pt200 -200 à 850°C 0,1°C
±(0,02 % L + 0,15°C) ±(0,01 % L + 0,15°C)
Pt500 -
200 à 850°C
0,1°C
±(0,02 % L + 0,1°C) ±(0,01 % L + 0,1°C)
Pt1000
IEC
-200 à 850°C 0,1°C
±(0,02 % L + 0,1°C) ±(0,01 % L + 0,1°C)
Pt1000
OIML
-200 à 850°C 0,1°C
±(0,02 % L + 0,1°C) ±(0,01 % L + 0,1°C)
Cu 10 -70 à 150°C 0,1°C
±(0,02 % L + 0,4°C) ±(0,01 % L + 0,4°C)
Cu 100 -180 à 150°C 0,1°C
±(0,02 % L + 0,05°C) ±(0,01 % L + 0,05°C)
Ni 100 -60 à 180°C 0,1°C
±(0,02 % L + 0,05°C) ±(0,01 % L + 0,05°C)
Ni 120 0 à 150°C 0,1°C
±(0,02 % L + 0,05°C) ±(0,01 % L + 0,05°C)
Type de connexion : 2,3 ou 4 fils
Effet résistance de source : ±1µV d'erreur pour 1000 Ωde résistance de source
Courant d'excitation en mode simulation sonde Rtd et Ω: de 0,1 à 2 mA sans erreur
incrémental
Courant d'excitation en mode mesure sonde Rtd et Ω: 0,2 mA
Compensation câble Rtd : jusqu'à 100 Ω(pour chaque câble)
Erreur de Compensation câble Rtd (Pt100) : ±0,005°C/Ωdu câble total
Résistance de charge maximale : 1000 Ωà 20 mA
Note: Tension de sortie limitée à 11V mav (mode simulation)
Fréquence/Impulsion Entrée
PLAGE Rés. PRECISION
Calys 60 IS/ Calys 80 IS/Calys 120 IS
1 à 200 Hz 0,001Hz
±(0,005 % L + 0,001 Hz)

Manuel d’intructions NTA47248-300A2
9
1 à 2000 Hz 0,01 Hz
±(0,005 % L + 0,01 Hz)
1 à 20000 Hz 0,1 Hz
±(0,005 % L + 0,1 Hz)
Thermocouples Mesure / Simulation
Type de
TC (Rtd) PLAGE Rés. PRECISION
Calys 60 IS
Calys 80 IS
Calys 120 IS
Tc J -210 à 1200°C 0,01°C
±(0,02 % L
+ 0,1°C)
±(0,01 % L + 0,1°C)
Tc K -270 à 1370°C 0,01°C
±(0,02 % L
+ 0,1°C)
±(0,01 % L + 0,1°C)
Tc T -270 à 400°C 0,01°C
±(0,02 % L + 0,1°C) ±(0,01 % L + 0,1°C)
Tc R -50 à 1760°C 0,1°C
±(0,02 % L + 0,2°C) ±(0,01 % L + 0,2°C)
Tc S -50 à 1760°C 0,1°C
±(0,02 % L + 0,2°C) ±(0,01 % L + 0,2°C)
Tc B 50 à 1820°C 0,1°C
±(0,02 % L + 0,3°C) ±(0,01 % L + 0,3°C)
Tc C 0 à 2300°C 0,1°C
±(0,02 % L + 0,2°C) ±(0,01 % L + 0,2°C)
Tc G 0 à 2300°C 0,1°C
±(0,02 % L + 0,3°C) ±(0,01 % L + 0,3°C)
Tc D 0 à 2300°C 0,1°C
±(0,02 % L + 0,3°C) ±(0,01 % L + 0,3°C)
Tc U -200 à 400°C 0,1°C
±(0,02 % L + 0,1°C) ±(0,01 % L + 0,1°C)
Tc L -200 à 760°C 0,1°C
±(0,02 % L + 0,1°C) ±(0,01 % L + 0,1°C)
Tc N -270 à 1300°C 0,1°C
±(0,02 % L + 0,1°C) ±(0,01 % L + 0,1°C)
Tc E -270 à 1000°C 0,1°C
±(0,02 % L + 0,1°C) ±(0,01 % L + 0,1°C)
Tc F 0 à 1400°C 0,1°C
±(0,02 % L + 0,1°C) ±(0,01 % L + 0,1°C)
Note : résolution de 0,1°C lorsque la température est inférieure à -200°C
Sélection °C/°F/K : par procédure de configuration
Résolution : 0,01°C
Echelle de température : EIT90 et EIPT68 au choix
Compensation de Jonction de Référence :
automatique en mode interne de -10 à 55°C
réglable en externe de -50 à 100°C
déportée via une Pt100 externe de -10 à 100°C (modèle XP
uniquement)
Rj, dérive de la compensation : ±0,002°C/°C (de -10 à 45°C)
Rj, précision : ±0,05°C @ 25°C / ±0,005°C/°C
Impédance d'entrée (gammes TC) : >10MΩ
Pression (option)
Média de pression : tout fluide compatible avec AISI 316 SS (eau, gaz, et huile)
Compensation de température : automatique de 0 à 50 °C, par matrice d'étalonnage
incorporée
Unité physique : mbar, bar, Pa, hPa, kPa, MPa, kg/cm
2
, kg/m
2
, psi, mmH
2
O,
cmH
2
O, mH
2
O, Torr, atm, lb/ft
2
, inH
2
O@4°C, ftH
2
O@4°C, mmHg,
cmHg, mHg, inHg, programmable.
Capteurs internes
CODE N° PLAGE Rés. PRECISION
IPM000100G -100 à 100 mbar 0,001 mbar
±0,025 % P.E.
IPM000500G -500 à 500 mbar 0,01 mbar
±0,025 % P.E.
IPM002000G -0,95 à 2 bar 0,01 mbar
±0,025 % P.E.
IPM007000G 0 à 2 bar (ABS) 0,01 mbar
±0,025 % P.E.
IPM020000G -0,95 à 7 bar 0,1 mbar
±0,025 % P.E.
IPM002000A -0,95 à 20 bar 0,1 mbar
±0,025 % P.E.
IPM0200000A 0 à 20 bar (ABS) 0,1 mbar
±0,025 % P.E.
Sur pression : 125 % P.E.
Port : 1/8 BSPF (femelle)
Capteurs externes
CODE N° PLAGE Rés. PRECISION
EPM000100G -100 à 100 mbar 0,001 mbar
±0,025 % P.E.
EPM000500G -500 à 500 mbar 0,01 mbar
±0,025 % P.E.
EPM001000G -0,95 à 2 bar 0,01 mbar
±0,025 % P.E.
EPM002000G 0 à 2 bar (ABS) 0,01 mbar
±0,025 % P.E.
EPM007000G -0,95 à 7 bar 0,1 mbar
±0,025 % P.E.
EPM200000G -0,95 à 20 bar 0,1 mbar
±0,025 % P.E.
EPM035000G 0 à 20 bar (ABS) 0,1 mbar
±0,025 % P.E.
EPM070000G -0,95 à 35 bar 1 mbar
±0,025 % P.E.
EPM150000G 0 à 70 bar 1 mbar
±0,025 % P.E.
EPM700000G 0 à 150 bar 1 mbar
±0,025 % P.E.
EPM002000A 0 à 350 bar 10 mbar
±0,025 % P.E.
EPM020000A 0 à 700 bar 10 mbar
±0,025 % P.E.

Manuel d’intructions NTA47248-300A2
10
Sur pression : 125 % P.E.
Port : 1/4 BSPM (mâle)
Longueur du câble de connexion : 2 mètres
Fonctions Mathématiques
Fonctions calculées : valeur max, min, moyenne, offset, zéro, gelée.
Mémoires de données Entrée/Sortie : 10 valeurs avec rappel automatique ou manuel
Fonction conversion : affichage de l'équivalent électrique de l'unité physique
Facteur d'échelle : réglage avec zéro et étendue programmable
Racine carrée : en combinaison avec le facteur d'échelle
Alimentation de courant de boucle
Tension : 11 Vdc max
Protection électronique pour court circuit
Fonction Transmetteur
Sources : Tension, Courant, Température, Résistance
Temps de réponse : 0,1 / 1 / 10 secondes par pré sélection
Rampe / Cycle
Sources : Tension, Courant, Température, Résistance
Temps d'échantillonnage : MAX 0,1 seconde
Acquisition de données
Sources : Tension, Courant, Température, Résistance
Temps d'échantillonnage : MAX 1 seconde
Mémoires : >1500 lectures complètes avec date et heure
Généralités
Précision : Les précisions données ci dessus sont établies pour 365 jours et incluent
la non linéarité, l'hystérésis et la répétitivité. Le coefficient de température moyen à
l'intérieur de la plage de température compensée est ±0,002 % lecture/°C
(température de référence +23°C).
Plage de température compensée : 0 à 45°C.
Ajustage : technique auto ajustage avec procédure interne automatique.
Isolation Voie 1 - Voie 2 : 250Vdc.
Réjection en mode commun : 140 dB en fonctionnement AC.
Réjection en mode normal : 60 dB à 50/60Hz.
Stabilité en Température : pour des températures excédant la plage +18°C à +28°C
Etendue : ±8 ppm/°C
Zéro : ±0,2 µV/°C
Temps d’échantillonnage d’une mesure : 250 ms
Ecran : affichage graphique LCD avec rétro éclairage automatique ou manuel
Interface numérique : RS232 totalement bidirectionnel
Mémoires internes de données : en standard 512 KO – en option carte interne de 8
MO
Alimentation : batteries rechargeables Ni-MH livré avec chargeur externe
Autonomie des batteries (données typiques) :
10 heures en mesure/simulation TC et mV (rétro éclairage éteint)
4 heures en simulation 20mA (rétro éclairage éteint)
Temps de recharge (données typiques) : 5 heures à 90 % et 6 h à 99 % avec
appareil éteint
Fonctionnement sous : 100V – 120 V – 230 V – 240 Vac avec chargeur de batteries
externes
Isolation du transformateur de ligne : 2500 Vac
Etanchéité : IP54
Température ambiante d’utilisation : de -10°C à +55 °C
Température de stockage : de 0°C à +60°C (sauf batt eries)
Humidité : max 95 % HR non condensante
Boîtier : en polycarbonate moulé par injection
Poids : net 1,4 Kg brut 2,5 Kg
Dimensions : 290 x 98 x 57 mm
2.2.1 alys 60 P, alys 80 P
Tension Entrée
PLAGE Rés. PRECISION
calys 80 P
-20 à 200 mV
1 µV ±(0,01 % L + 3 µV)
-0,2 à 2V
10 µV ±(0,01 % L + 10 µV)
-2 à 20V
100 µV ±(0,01 % L + 0,1mV)
Impédance d'entrée : > 10 MΩpour les gammes allant jusqu'à 2000 mV Pleine
Echelle.
> 500 KΩpour les gammes allant jusqu'à 20 V Pleine Echelle.
Impédance de sortie (f.e.m. de sortie) : moins de 0,5 Ωavec un courant maximum de
0,5 mA.

Manuel d’intructions NTA47248-300A2
11
Bruit de sortie à (300 Hz) :
> 2µVpp pour les plages jusqu'à 200 mV Pleine Echelle.
> 10µVpp pour les plages jusqu'à 2000 mV Pleine Echelle.
> 80µVpp pour les plages jusqu'à 20 V Pleine Echelle.
Courant Entrée
Mode entrée
PLAGE Rés. PRECISION
calys 80 P
-5 à 50 mA
0,1 µA ±(0,01 % L + 0,4 µA)
Impédance d'entrée : <20 Ωà 1 mA.
Limité à 21 mA en mode passif.
Sondes Rtd Mesure
Type de Sonde
(Rtd) PLAGE Rés. PRECISION
Modèle PLUS
% lecture
Pt100
IEC
-200 à 850°C 0,01°C
±(0,01 % + 0,05°C)
Pt100
OIML
-200 à 850°C 0,01°C
±(0,01 % + 0,05°C)
Pt100
α=0,3926
-200 à 850°C 0,01°C
±(0,01 % + 0,05°C)
Pt100
α=0,3902
-200 à 650°C 0,01°C
±(0,01 % + 0,05°C)
Pt100
JIS
-200 à 600°C 0,01°C
±(0,01 % + 0,05°C)
Pt100
SAMA
-200 à 600°C 0,01°C
±(0,01 % + 0,05°C)
Pt200 -200 à 850°C 0,1°C
±(0,01 % + 0,15°C)
Pt500 -
200 à 850°C
0,1°C
±(0,01 % + 0,1°C)
Pt1000
IEC
-200 à 850°C 0,1°C
±(0,01 % + 0,1°C)
Pt1000
OIML
-200 à 850°C 0,1°C
±(0,01 % + 0,1°C)
Type de Sonde
(Rtd) PLAGE Rés. PRECISION
Modèle PLUS
% lecture
Cu 10 -70 à 150°C 0,1°C
±(0,01 % + 0,4°C)
Cu 100 -180 à 150°C 0,1°C
±(0,01 % + 0,05°C)
Ni 100 -60 à 180°C 0,1°C
±(0,01 % + 0,05°C)
Ni 120 0 à 150°C 0,1°C
±(0,01 % + 0,05°C)
Type de connexion : 2,3 ou 4 fils
Effet résistance de source : ±1µV d'erreur pour 1000 Ωde résistance de source
Courant d'excitation en mode mesure sonde Rtd et Ω: 0,2 mA
Compensation câble Rtd : jusqu'à 100 Ω(pour chaque câble)
Erreur de Compensation câble Rtd (Pt100) : ±0,005°C/Ωdu câble total
Résistance de charge maximale : 1000 Ωà 20 mA
Pression
Fluide mesuré: tout fluide compatible avec AISI 316 SS (eau, gaz, et huile)
Compensation de température : automatique de 0 à 50°C, par matrice d'étalonnage
incorporée
Unité physique : mbar, bar, Pa, hPa, kPa, MPa, kg/cm
2
, kg/m
2
, psi, mmH
2
O,
cmH
2
O, mH
2
O, Torr, atm, lb/ft
2
, inH
2
O@4°C, ftH
2
O@4°C, mmHg,
cmHg, mHg, inHg, programmable.
Capteurs internes
PLAGE Rés. PRECISION
-100 à 100 mbar 0,001 mbar
±0,025 % P.E.
-500 à 500 mbar 0,01 mbar
±0,025 % P.E.
-0,95 à 2 bar 0,01 mbar
±0,025 % P.E.
0 à 2 bar (ABS) 0,01 mbar
±0,025 % P.E.
-0,95 à 7 bar 0,1 mbar
±0,025 % P.E.
-0,95 à 20 bar 0,1 mbar
±0,025 % P.E.
0 à 20 bar (ABS) 0,1 mbar
±0,025 % P.E.
Sur pression : 125 % P.E.
Port : 1/8 BSPF (femelle)

Manuel d’intructions NTA47248-300A2
12
Capteurs externes
CODE N° PLAGE Rés. PRECISION
EPM000100G -100 à 100 mbar 0,001 mbar
±
±±
±
0,025 % P.E.
EPM000500G -500 à 500 mbar 0,01 mbar
±
±±
±
0,025 % P.E.
EPM001000G -0,95 à 2 bar 0,01 mbar
±
±±
±0,025 % P.E.
EPM002000G 0 à 2 bar (ABS) 0,01 mbar
±
±±
±0,025 % P.E.
EPM007000G -0,95 à 7 bar 0,1 mbar
±
±±
±
0,025 % P.E.
EPM200000G -0,95 à 20 bar 0,1 mbar
±
±±
±
0,025 % P.E.
EPM035000G 0 à 20 bar (ABS) 0,1 mbar
±
±±
±
0,025 % P.E.
EPM070000G -0,95 à 35 bar 1 mbar
±
±±
±
0,025 % P.E.
EPM150000G 0 à 70 bar 1 mbar
±
±±
±0,025 % P.E.
EPM700000G 0 à 150 bar 1 mbar
±
±±
±0,025 % P.E.
EPM002000A 0 à 350 bar 10 mbar
±
±±
±
0,025 % P.E.
EPM020000A 0 à 700 bar 10 mbar
±
±±
±
0,025 % P.E.
Sur pression : 125 % P.E.
Port : 1/4 BSPM (mâle)
Longueur du câble de connexion : 2 mètres
Fonctions Mathématiques
Fonctions calculées : valeur max, min, moyenne, offset, zéro, gelée.
Mémoires de données Entrée/Sortie : 10 valeurs avec rappel automatique ou manuel
Fonction conversion : affichage de l'équivalent électrique de l'unité physique
Facteur d'échelle : réglage avec zéro et étendue programmable
Racine carrée : en combinaison avec le facteur d'échelle
Alimentation de courant de boucle
Tension : 24 Vdc
Protection électronique pour court circuit
Acquisition de données
Sources : Tension, Courant, Température, Résistance
Temps d'échantillonnage : MAX 1 seconde
Mémoires : >1500 lectures complètes avec date et heure
Généralités
Précision : Les précisions données ci dessus sont établies pour 365 jours et incluent
la non linéarité, l'hystérésis
et la répétitivité. Le coefficient de température moyen à l'intérieur de la plage de
température compensée est ±0,002 % lecture/°C (température de référence +23°C) .
Plage de température compensée : 0 à 45°C.
Ajustage : technique auto ajustage avec procédure interne automatique.
Isolation Voie 1 - Voie 2 : 250Vdc.
Réjection en mode commun : 140 dB en fonctionnement AC.
Réjection en mode normal : 60 dB à 50/60Hz.
Stabilité en Température : pour des températures excédant la plage +18°C à +28°C
Etendue : ±8 ppm/°C
Zéro : ±0,2 µV/°C
Temps d’échantillonnage d’une mesure : 250 ms
Ecran : affichage graphique LCD avec rétro éclairage automatique ou manuel
Interface numérique : RS232 totalement bidirectionnel
Mémoires internes de données : en standard 512 KO
Alimentation : batteries rechargeables Ni-MH livré avec chargeur externe
Autonomie des batteries (données typiques) :
10 heures en mesure/simulation TC et mV (rétro éclairage
éteint)
4 heures en simulation 20mA (rétro éclairage éteint)

Manuel d’intructions NTA47248-300A2
13
Temps de recharge (données typiques) : 5 heures à 90 % et 6 h à 99 % avec
appareil éteint
Fonctionnement sous : 100V – 120 V – 230 V – 240 Vac avec chargeur de batteries
externes
Isolation du transformateur de ligne : 2500 Vac
Etanchéité : IP54
Température ambiante d’utilisation : de -10°C à +55 °C
Température de stockage : de 0°C à +60°C (sauf batt eries)
Humidité : max 95 % HR non condensante
Boîtier : en polycarbonate moulé par injection
Poids : net 1,4 Kg brut 2,5 Kg
Dimensions : 290 x 98 x 57 mm

Manuel d’intructions NTA47248-300A2
14
3D ESCRIPTION

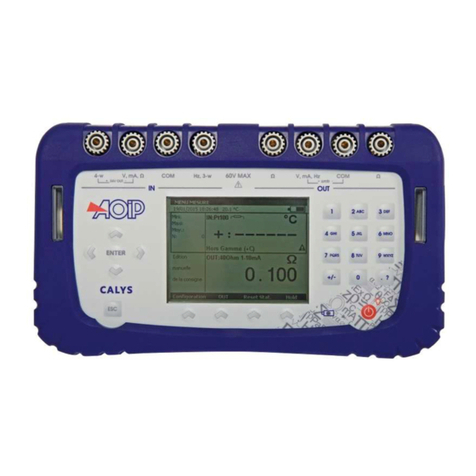

Les calibrateurs de la présente série sde calys sont portatifs, et de haute précision,
Ils peuvent intégrés : deux voies isolées (Mesure - Simulation simultanées ou
Mesure - Mesure simultanée), deux voies internes de pression, des modules de
pression externes, des procédures automatiques d'étalonnage, un large écran
graphique rétro éclairé.
Deux voies d'entrée
Ceux sont les seuls modèles à proposer les deux voies configurables en mode
mesure simultanée, vous pouvez alors bénéficier du calibrateur comme d'un
thermomètre de précision deux voies pour la certification de vos thermocouples et
sondes résistives.
Thermomètre à résistance 4 fils
Les résistances et les thermomètres à sondes résistives (Rtd) peuvent être mesurés
en connexion 2, 3, 4 fils. Les branchements 4 fils sont utilisés lorsque l'on recherche
la meilleure précision et résolution (0,01°C).
Compensation de soudure froide Rj (jonction de Référence)
Une compensation rapide et précise est obtenue au travers d'une utilisation de
bornes de raccordements à faible capacité thermique et sur lesquelles est déposé un
film fin de Pt100 utilisée comme Référence de jonction lors de la mesure de
thermocouple. La référence interne permet une précision maximale pour une plage
de température de référence de -10°C à +55°C. Il es t possible de fixer manuellement
par clavier la température de compensation de -50°C à +100°C.
Fréquence - Compteur
En mode simulation vous pouvez générer des pulses carrées de base zéro,
d'amplitude réglable à une fréquence pouvant monter jusqu'à 20 KHz. Un nombre
pré réglé de pulses peut être programmé et généré pour tester ou étalonner les
compteurs ou les totalisateurs. L'appareil peut être configuré pour mesurer des
fréquences ou des pulses (mode totalisateur). Les unités techniques sont Hz, pulse/h
ou pulse/mn.
Capteurs internes de pression
En option vous pouvez intégrer un ou deux capteurs de pression pour couvrir les
applications principales relative à la pression, qu’elle soit relative, différentielle,
absolue et vide. La matrice d'étalonnage pression/température du capteur est
stockée dans la mémoire permanente du capteur.
Modules externes de pression
Chaque appareil est livré avec un connecteur pour recevoir les modules externes
"intelligents" de pression. Une large sélection de modules vous est proposée jusqu'à
700 bars. La matrice pression/étalonnage est stockée dans la mémoire permanente
du module externe.
Logiciel constructeur (Firmware)
Il est stocké dans une mémoire flash permettant ainsi une remise à niveau de
l'appareil facile et simple via une RS 232 et un logiciel PC.
Capacité en simulation
Rampe et Incrémentation automatique avec programmation des paramètres : Début,
Fin et Incrément;
Cycle simple ou continue avec programmation des paramètres : Début, Fin, Montée,
Paliers et Descente;
Convertisseur de signal programmable (TRX)
L'appareil peut être utilisé temporairement en remplacement d'un convertisseur de
signal. Tout signal d'entrée (y compris la pression et les entrées auxiliaires
déportées) peut être converti en signal mA ou V disponible sur la sortie. L'isolation
galvanique entre les voies d'entrée et de sortie permet aussi d'exploiter cette
capacité directement sur le procédé.
Calculateur
Une fonction spéciale Calculateur est intégrée dans la présente série de calys. Vous
pouvez lire la valeur d'une voie d'entrée, lui appliquer un traitement, et retranscrire le
résultat sur la voie de sortie. Toutes les fonctions mathématiques standard sont
proposées.
Facteur d'échelle - Fonctions Mathématiques
Toutes les valeurs d'entrée ou de sortie des grandeurs autres que température
peuvent être converties afin de les afficher en terme d'unité physique. Quatre
caractères alphanumériques programmables sont disponibles pour afficher à l'écran
le symbole du paramètre converti (par ex. mbar, % HR, % CO, etc.). La fonction
erreur quadratique peut être activée lors de l'étalonnage des transmetteurs
différentiels de débit.
Une librairie de formules mathématiques avancées est disponible pour créer des
routines de conversion non linéaire à appliquer aux signaux d'entrée et: ou de sortie.
Vous pouvez utiliser le logiciel pour écrire et télécharger dans le calibrateur votre
formule spécifique.

Manuel d’intructions NTA47248-300A2
15
Acquisition de données
Le calibrateur peut être utilisé comme un enregistreur deux voies. Le mode
graphique vous permet d'afficher la tendance, la fonction Replay vous permet de
générer le signal électrique en utilisant les données mémorisées.
Test de Relais
Les thermostats, les pressostats, les relais électriques peuvent être testés en
utilisant cette procédure avancée. Le calibrateur fige la lecture à l'écran lorsqu'un
contact est ouvert ou fermé.
Interface utilisateur multilingue
Il affiche tous les textes ou menus dans les langues les plus communes.
Protection en cas de Sur tension
Cette série d'appareils est équipée d'un système de protection incluant un fusible
thermique (à réarmement automatique ne nécessitant pas de le changer suite à un
déclenchement), un suppresseur haute tension et limiteur résistance diode de
tension.
Communication HART
Le présente série de calys intègre en option une option communication HART pour
étalonnage et maintenance. Aucun adaptateur externe n'est requis. Cette option est
compatible avec les transmetteurs HART les plus connus (s.v.p. vérifiez la liste mise
à jour sur notre site Web). Notre logiciel interne à mémoire flash peut être mis à jour
simplement à l'aide d'un PC et d'une liaison RS232.
3.1 Présentation
1. Bornier de raccordement universel de la voie 1
2. Bornier de raccordement universel de la voie 2
3. Ecran graphique LCD
4. Capteur pour rétro éclairage automatique
5. Clavier

Manuel d’intructions NTA47248-300A2
16
6. Entrée Pression HP (haute pression) - 1/8" BSP Femelle
7. Entrée Pression LP (basse pression) - 1/8" – BSP Femelle
8. Connecteur RS232 - prise femelle Mini DIN 6 broches
9. Connecteur chargeur batterie
10.Connecteur Module Externe de Pression - prise femelle Mini DIN 8 broches
11.Module Environnemental (Température, Humidité Relative, Barométrique)

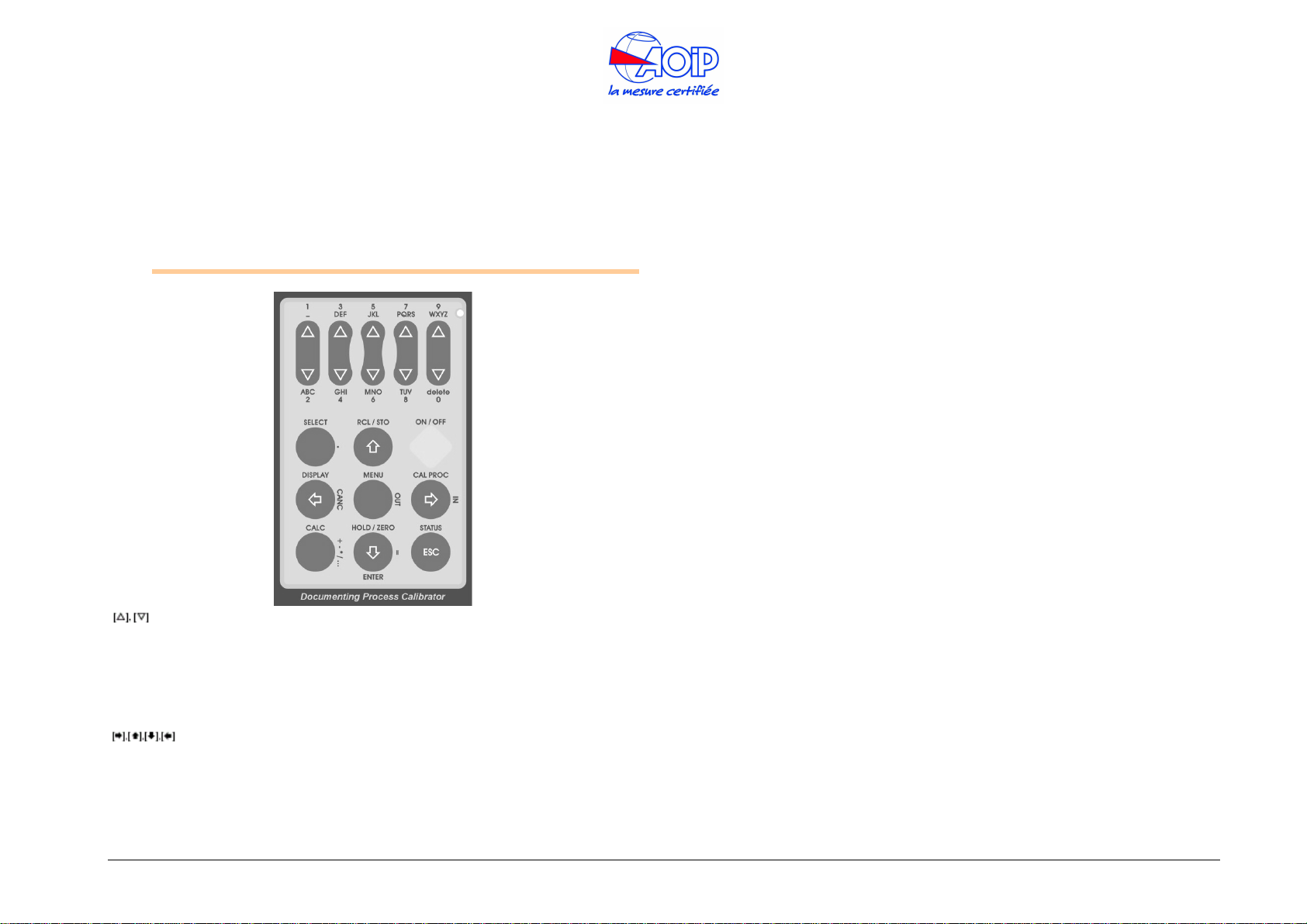

3.2 lavier
Flèches En mode génération, 5 touches vous permettent d’augmenter ou
de baisser la valeur relative du digit se trouvant au regard de la
touche.
Le clavier numérique est activé lorsqu'une entrée numérique est
nécessaire.
Le clavier texte est activé lorsqu'une entrée de texte est
nécessaire.
Ces touches Flèches permettent de mettre de mettre en
surbrillance un choix de menu ou de le sélectionner
SELECT permet d'entrer dans la configuration des voies.
Point décimal lorsqu'en mode calculateur ou entrée numérique.
RCL / STO Rappel ou stocke en mémoire jusqu'à 10 (de 0 à 9) pages
d'écran. Les mémoires stockent les données des voies ainsi que
leurs configuration.
Déplace le curseur vers le haut lorsque l'appareil est en mode
réglage ou paramétrage.
ON/OFF Marche / Arrêt
AFFICHAGE Rappel le mode d'affichage.
Efface la valeur numérique lorsqu'en mode calculateur ou entrée
numérique.
Ramène le curseur au niveau de menu précédent lorsqu'en
mode réglage ou paramétrage.
MENU Rappelle le Menu de configuration et de réglage
En mode calculateur, transfère la valeur à la voie de sortie.
CAL PROC Rappel les procédures de documentation.
Entre dans le menu option sélectionné.
En mode calculateur, Recopie la valeur de la voie d'entrée dans
le calculateur.
CALC Entre en mode Calculateur.
Fonctions arithmétiques (+, -, x, /, etc.) quand en mode
Calculateur,
HOLD / ZERO Gèle les données et mise à zéro.
Déplace le curseur vers le bas lorsqu'en mode réglage et
configuration.
Entre les modifications lorsqu'en mode configuration.
Touche Entrée en mode calculateur
STATUS Affiche les voies de mesure auxiliaire (par ex. température
ambiante, pression et humidité relative).
Retour au mode mesure lorsqu'en mode select ou en mode
menu sans modification.

Manuel d’intructions NTA47248-300A2
17
3.3 Affichage
L'exemple donne une vue d'un affichage typique. L'afficheur montre que la voie 1 et
la voie 2 sont en mode MESURE. Les autres parties de l'écran :
•Zone état : montre les symboles des modes opératoires (cf. la liste
ci-dessous).
•Zone Voie 1 : donne la valeur mesurée en CH1, l'unité et le mode d'entrée.
•Deuxième valeur : montre la valeur mesurée ou générée (CH2, Pression,
etc.), l'unité et le mode mesure ou simulation.
Symboles Description
Clavier Numérique activé :
Lorsque ce symbole apparaît à l'écran, l'appareil attend une entrée
numérique (par ex. en mode calculateur)
Clavier Texte activé :
Lorsque ce symbole apparaît à l'écran, l’appareil attend une entrée
texte.
Niveau Batterie :
Ce symbole animé vous précise l'état de charge des batteries
rechargeables.
H Donnée Figée :
Ce symbole apparaît à l'écran lorsque les mesures ont été figées par
appui sur la touche [HOLD].
Z Fonction Zéro : Ce symbole apparaît à l'écran lorsque la touche [HOLD] est
maintenue pressée plus de 2 secondes. IL indique qu'une mesure
relative est activée.
L Acquisition de données :
Ce symbole apparaît à l'écran lorsque la fonction enregistrement est
activée.
3.4 Alimentation
Le présente série de calys peut être alimenté par batteries internes Ni-MH
rechargeables ou par chargeur externe de batteries, livré en standard.
Les batteries rechargeables Ni-MH permettent une utilisation longue durée et ne
nécessitent pas de maintenance. Ces mêmes batteries alimentent à la fois l'appareil
et les modules externes de pression.
Durée d'utilisation des batteries (typique) :
10 heures en Tc et mV entrée/sortie (rétro éclairage éteint)
4 heures en génération 20 mA (rétro éclairage éteint)
Temps de recharge (typique) : 5 h à 90 % et 6 h à 99 % avec l'appareil éteint.
Lors de la charge un symbole batterie pleine sera affiché à l'écran. Ce symbole
signifie que les batteries sont complètement chargées. Lorsque les batteries seront
déchargées, le symbole apparaîtra à l'écran, l'appareil aura alors une autonomie
d'utilisation de 20 minutes permettant de clôturer les analyses en cours.
Le symbole batterie indique qu'une pleine charge est requise. N'utilisez que le
chargeur batteries livré par AOIP sas avec l'appareil.
ATTENTION : De vieilles batteries peuvent fuir et être alors corrosives. Ne
jamais laisser des batteries usagées dans l'appareil.
L'
APPAREIL EST LIVRE AVEC DES BATTERIES CHARGEES A LA MOITIE DE LEUR NIVEAU DE
CHARGE . A PRES DEBALLAGE , UNE PLEINE CHARGE DES BATTERIES EST RECOMMANDEE , EN
CONNECTANT L ' INSTRUMENT AU RESEAU ELECTRIQUE VIA LE CHARGEUR BATTERIES ( APPAREIL
ETEINT ) PENDANT 8/10 HEURES .
3.5 onnexions électriques
Des câbles d'extension appropriés doivent être utilisés pour raccorder le
thermocouple (ou l'instrument en test) au calys60/80/120 sauf si la longueur des fils
permet un raccordement direct.

Manuel d’intructions NTA47248-300A2
18
S'assurer que les polarités de raccordement sont bien respectées.
En cas de doute, la polarité du câble de compensation peut être vérifiée en le
connectant à l'appareil. On relie alors les deux extrémités libres du câble ensemble
et lorsque l'on chauffe cette connexion la valeur affichée doit augmentée. Les codes
de couleur des câbles de compensation changent selon les pays ou la date de la
norme auquel ces câbles se référent. Vérifiez ces codes sur une table de couleur
adéquate.
Pour les connexions sur sonde résistive, utilisez un câble adéquat afin de réduire au
minimum les résistances ohmiques d'entrée. Nous vous recommandons aussi
d'utiliser un câble avec des fils conducteurs de résistance équilibrée.
Bien que le présente série soit conçu pour être insensible au transitoire ou aux
bruits, nous vous recommandons de suivre les conseils suivants afin de réduire le
parasitage ac dans les fils de test et d'obtenir des bonnes performances
Les câbles de raccordement ne doivent pas courir à proximité d'une line de tension
alternative, d'un transformateur et d'éléments chauffants. Les fils d'entrée/sortie
doivent être, quand c'est possible, torsadés et protégés par un écran mis à la terre à
une extrémité du câble seulement. Quand des fils blindés sont utilisés, l'écran doit
être connecté à la borne négative de l'appareil.
Pour une meilleure compréhension de la connexion appropriée lors de l'utilisation de
l'appareil pour simuler un courant dans les boucles industrielles 2 fils, nous vous
prions de noter la signification des désignations suivantes.
Boucle Passive : Ce type de connexion doit être utilisé lorsque la boucle externe
n'est pas équipée d'une alimentation de boucle. Le calibrateur
peut être (par ex.) relié directement à un enregistreur, régulateur,
etc. avec des circuits d'entrée configurés pour la mesure de
courant.
Boucle Active : Ce type de connexion doit être utilisé lorsque la boucle externe
est équipée d'une alimentation externe. Il n'est pas nécessaire de
déconnecter l'alimentation. Le circuit de boucle doit être ouvert et
les connexions du calibrateur sont insérées en série dans la
boucle.
Exemples de câblages et raccordements entrée / sortie
Voie1 – Mesure
Voie 2 - Mesure

Manuel d’intructions NTA47248-300A2
19
Voie 2 – Simulation/Génération

Manuel d’intructions NTA47248-300A2
20

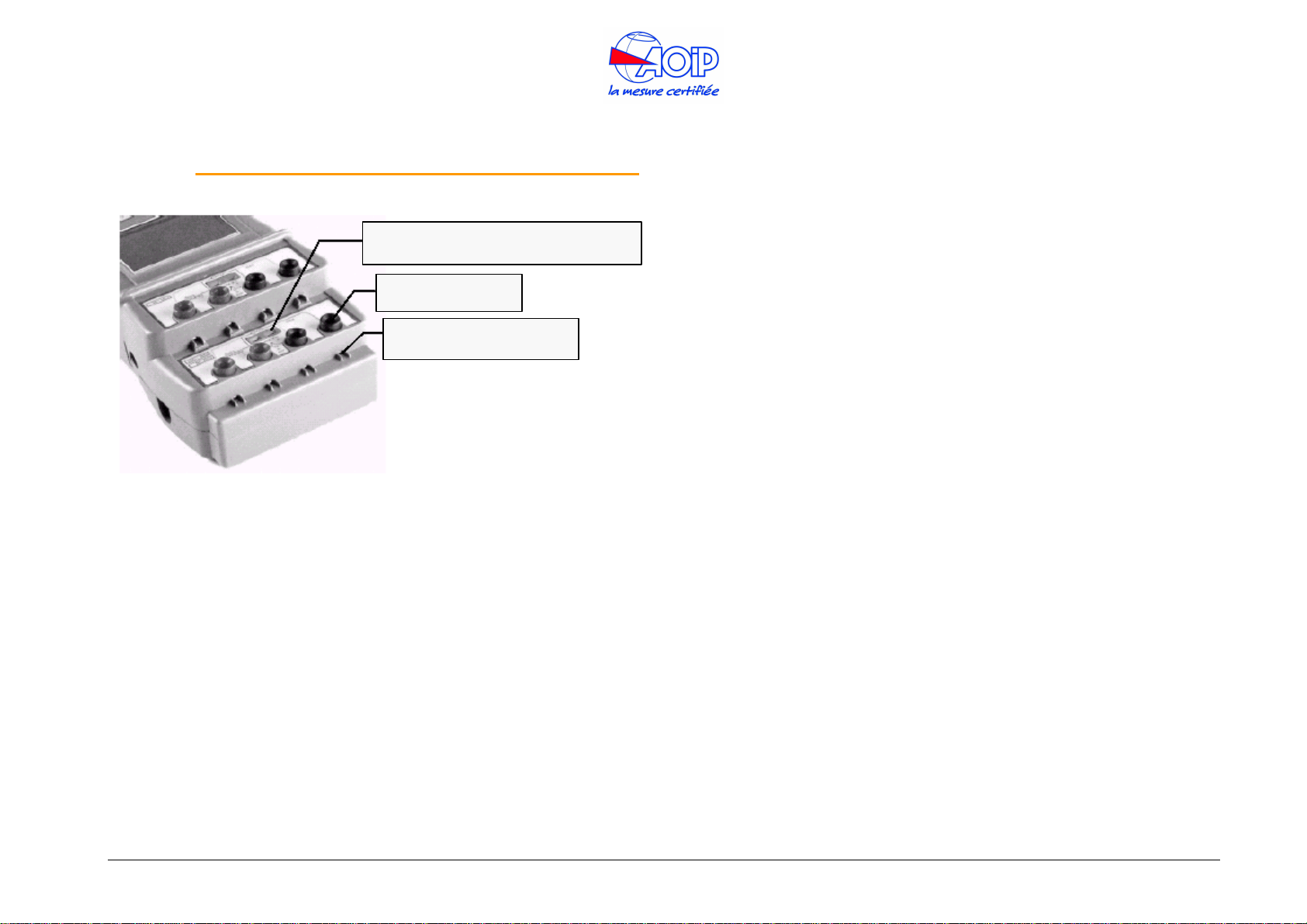

3.5.1 Bornier universel de raccordement
Connecteur iso thermique pour
Thermocouple
Fiches bananes
Système Pousser &
Verrouiller
La présente série de calys inclue 3 systèmes de connexion différents :
•Fiches bananes standard
•Connecteur Miniature iso thermique pour Thermocouples
•Système Pousser & Verrouiller pour les fils
