Aqua Medic M-Ventil Pulse User manual

1
M-Ventil Pulse
Bedienungsanleitung D
•Zur Steuerung des Eintrags von CO
2
ins Aquarium.
•Zur Steuerung von Um ehrosmoseanlagen.
•Keine Erwärmung durch Pulssteuerung.
Das Aqua Medic M-ventil Pulse ist ein Produkt höchster Qualität und bietet Sicherheit und
Zuverlässigkeit für ehr Freude an Ihre Aquariu . Mit diese Gerät und einer Zeitschaltuhr ist
eine zeitabhängige CO
2
-Zuführung realisierbar.
Das Magnetventil kann auch von einer pH-Steuerung geschaltet werden, wodurch höchster Ko fort
it stets idealer Kohlenstoffversorgung erreicht wird.
1. Technische Daten:
Funktion: 2/2 Wege, stro los geschlossen
Material: Alu iniu , Messing, vernickelt
Nennweite: 2
Betriebsdruck: 0 – 4 bar
Steuer ediu : Gas, Leitungswasser
Anschluss: Schlauch, 6/4
Spannung: 220 V
Leistungsaufnah e: 1 Watt
Einschaltdauer: 100%
2. Betrieb für CO
2
Auf- und Einbau:
Das Magnetventil ist fertig ontiert und geprüft. Es uss nur noch in die CO
2
-Anlage integriert
werden.
Zunächst wird der Schlauch auf den Eingang A (4) ontiert:
1. Rändel utter vo CO
2-
Anschluss A (Pos. 4) abschrauben.
2. Rändel utter über den Druckschlauch (6/4 ) schieben.
3. Das Schlauchende über den Nippel schieben.
4. Die Rändel utter auf den Nippel aufschrauben und festziehen.
5. Das andere Ende des Druckschlauches auf die gleiche Art und Weise auf den Ausgang des
Druck inderers ontieren.
6. Jetzt wird auf die gleiche Weise ein Schlauch auf den Ausgang B (5) ontiert. Hier uss kein
Druckschlauch verwendet werden. PVC Schlauch (6/4) genügt.
7. Das freie Ende des Schlauches wird an den Eingang vo Blasenzähler oder CO
2
-Reaktor
angeschlossen.
8. Wenn Sie einen Druck inderer it einstellbare Arbeitsdruck betreiben, stellen Sie den Druck
auf 1 – 1,5 bar ein.
Hinweis: Verwenden Sie i er eine Rückflusssperre (Rückschlagventil) zwischen Aquariu und
Magnetventil. Sie verhindert, dass zurückfließendes Wasser das Magnetventil und die
Vorratsflasche schädigt. Wir e pfehlen den Aqua Medic Blasenzähler it Rückschlagventil.

2

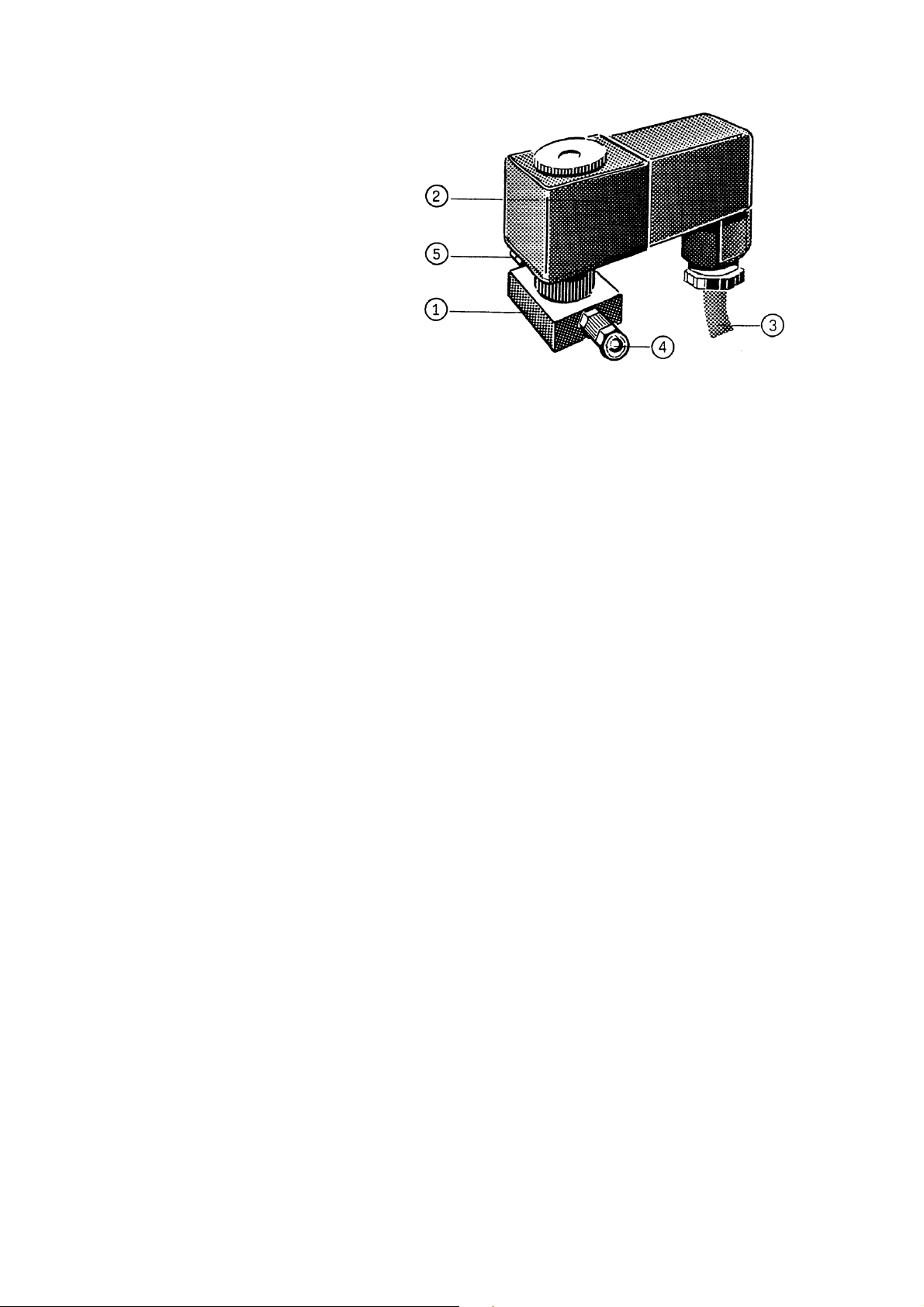

1. Magnetventilkörper
2. Magnetspule
3. Netzanschlusskabel
4. CO
2
-Eingang
5. CO
2
-Ausgang
3. Betrieb mit Zeitschaltuhr
Der CO
2
-Verbrauch wird a Tag (Lichtphase) vorwiegend durch die Pflanzen besti t. In der
Nacht (Dunkelphase) geben die Pflanzen CO
2-
Gas ab. Es ist so it nicht notwendig, auch nachts
CO
2
-Gas zuzuführen, es kann sogar schädlich sein. Das Aqua Medic Magnetventil kann in
Verbindung it einer Schaltuhr entsprechend dieser Anforderung geschaltet werden. Eine elegante
Lösung ist es, das Magnetventil an die Schaltuhr für das Licht it anzuschließen. Sie schaltet das
Magnetventil dann it de Licht ein und aus.
4. Betrieb mit pH–Steuerung
Diese Betriebsart sollte allen anderen vorgezogen werden. Sie ist die genaueste und die
wirtschaftlichste. Die Regelung dosiert stets nur soviel wie verbraucht wird. Sie gleicht auch den
Verlust aus, der durch Wasserbewegung oder Belüftung verursacht wird. pH-Schwankungen werden
durch eine elektronische Steuerung ver ieden, was für ein ausgeglichenes Milieu notwendig ist.
5. Betrieb für Wasser
Das Aqua Medic Magnetventil kann prinzipiell auch zur Steuerung kleinerer
U kehros oseanlagen verwendet werden. Dabei üssen jedoch einige Punkte beachtet werden,
da it keine Fehler auftreten:
-Die U kehros oseanlage sollte die Tagesleistung von 150 l Reinwasser nicht überschreiten,
sonst ko t es durch die kleine Öffnung des Magnetventils (2 ) zu Druck- und
Leistungsverlusten. Für größere Anlagen sind größere Ventile erhältlich.
-Bei Einsatz it Leitungswasser besteht die Gefahr, dass das Magnetventil durch Fre dstoffe,
wie Rost und Sch utz, blockiert wird. Aus diese Grunde sind einige Vorsichts aßnah en zu
treffen:
-Das Magnetventil sollte i er zwischen Vorfilter und Modul eingebaut werden, da it es vor
Versch utzungen geschützt ist. Der Vorratstank, in de das Wasser gesa elt wird, sollte
einen Sicherheitsüberlauf zu Abwasser haben. Bei Meerwasseraquarien sollte das Aquariu
nicht direkt über das Magnetventil befüllt werden (Verdunstungsausgleich). Es ist ratsa , das
U kehros osewasser in eine Tank zu sa eln und von diese das Aquariu zu füllen .
-Das Magnetventil darf nicht i Meerwasser oder Reinwasser (U kehros osewasser)
eingesetzt werden.

3
6. Garantie
AB Aqua Medic G bH gewährt eine 12- onatige Garantie ab Kaufdatu auf alle Material- und
Verarbeitungsfehler des Gerätes. Als Garantienachweis gilt der Original-Kaufbeleg. Während dieser
Zeit werden wir das Produkt kostenlos durch Einbau neuer oder erneuerter Teile instandsetzen
(ausgeno en Frachtkosten). I Fall, dass während oder nach Ablauf der Garantiezeit Proble e
it Ihre Gerät auftreten, wenden Sie sich bitte an Ihren Fachhändler.
Diese Garantie gilt nur für den Erstkäufer. Sie deckt nur Material- und Verarbeitungsfehler, die bei
besti ungsge äße Gebrauch auftreten. Sie gilt nicht bei Schäden durch Transporte oder
unsachge äße Behandlung, Fahrlässigkeit, falschen Einbau sowie Eingriffen und Veränderungen,
die von nicht-autorisierten Stellen vorgeno en wurden.
AB Aqua Medic G bH haftet nicht für Folgeschäden, die durch den Gebrauch des Gerätes
entstehen.
AB Aqua Medic GmbH - Gewerbepar 24 - 49143 Bissendorf/Germany
- Technische Änderungen vorbehalten – Stand 02/2013

4
M-Ventil Pulse
Operation manual ENG
•For controlling CO
2
-addition to aquaria.
•For controlling reverse osmosis systems.
•No warming-up by pulse control.
The Aqua Medic M-ventil Pulse is a product of highest quality, safe and reliable for ore pleasure
with your aquariu . A ti e dependant CO
2
–intake can be realized using a ti er together with this
valve.
The solenoid valve ay also be onitored via a pH controller to achieve a axi u degree of
co fort with ideal carbon dioxide provision at all ti es.
1. Technical details:
Function: 2/2 directions, non-current carrying connection
Material: Alu iniu , brass, nickel-plated
No inal width: 2 , 0,08“
Operating pressure: 0 – 4 bar, 0 – 60 psi
Mediu : gas, tap water
Connection: flexible hose, 6/4 (1/4“)
Voltage: 220 V, 50 Hz, if not otherwise noted
Power consu ption: 1.0 Watts
Operating factor: 100%
2. Operation with CO
2
Set-up:
The solenoid valve is pre- ounted and tested. It ust only be integrated into the CO
2
–syste . On
the body of the valve, you find an arrow that indicates the direction of the flow.
First the hose is ounted on the inlet (4):
1. Unscrew the knurled nut of the-CO
2
connection (4).
2. Slide the knurled nut over the flexible pressure tube (6/4 , ¼“).
3. Slide the end of the tube over the nipple (4).
4. Screw the knurled nut onto the nipple and tighten.
5. Mount the other end of the flexible tube onto the pressure outlet of the pressure reducer
(regular) and tighten.
6. Now, a tube is ounted in the sa e way on the outlet (5). Here, you do not need to use a
pressure tube, you ay use ordinary pvc-tube (6/4 , ¼“).
7. The free end is connected to the bubble counter inlet or to the CO
2
–inlet.
8. If you use a pressure regulator with adjustable operating pressure, set it to 1 – 1.5 bar (14 -
20 psi).
Note: Always use a non-return valve between the aquariu and the
solenoid valve. It prevents water fro flowing back fro the aquariu
into the regulator and the CO
2
–bottle and ay cause da age. We reco end
to use the original Aqua Medic bubble counter with integrated non-return valve.

5
1. Body of the valve
2. Magnetic reel
3. Power cord
4. CO
2
-inlet
5. CO
2
-outlet
3. Operation with timer
The CO
2
–consu ption during the day (light phase) is deter ined pri arily by the plants. In the
night (dark phase), the plants excrete CO
2
–gas. So it is not necessary to provide CO
2
during the
night ti e, it ay even be har ful. The solenoid valve can be linked to a ti er to eet these
specific require ents. An elegant solution is to connect the solenoid valve to the ti er that
controls the lights. The valve is then switched on and off together with the light.
4. Operation with pH controller
This operation ode should be preferred in co parison to others. It is the ost exact and
econo ical version. Only the exact quantity required is fed into the syste . It balances the loss
that is, for exa ple, caused by water ove ents and aeration. Fluctuations of the pH-values are
avoided by an electronic control. This is an advantage for the creation of a well-balanced
environ ent.
5. Operation with water
The Aqua Medic solenoid valve ay also be used for the control of s aller reverse os osis
syste s. So e i portant points have to be taken care of to avoid istakes and da ages:
-The reverse os osis unit should not exceed a capacity of 150 l/d (35 gpd) of pure water. The
s all opening of 2 will cause pressure drops and decrease the capacity, if used with larger
syste s.
-If used with tap water, the solenoid valve ay be blocked by dirt and rust. In order to avoid
this, several precautions have to be taken:
-The solenoid valve has to be connected between the sedi ent filter and the RO odule to
protect it fro clogging. The storage tank where the water is collected should have a safety
outlet to the drain. If used for arine aquariu s, the evaporated water should not be refilled
directly fro the RO unit. It is reco ended to collect the RO water in a separate tank and to
provide the aquariu fro this tank.
The solenoid valve ay not be operated with sea water or pure water (reverse os osis).

6
6. Warranty
Should any defect in aterial or work anship be found within 12 onths of the date of purchase
AB Aqua Medic G bH undertakes to repair or, at our option, replace the defective part free of
charge – always provided the product has been installed correctly, is used for the purpose that was
intended by us, is used in accordance with the operating instructions and is returned to us carriage
paid. The warranty ter is not applicable on the all consu able products.
Proof of Purchase is required by presentation of an original invoice or receipt indicating the dealer’s
na e, the odel nu ber and date of purchase, or a Guarantee Card if appropriate. This warranty
ay not apply if any odel or production nu ber has been altered, deleted or re oved,
unauthorised persons or organisations have executed repairs, odifications or alterations, or
da age is caused by accident, isuse or neglect.
We regret we are unable to accept any liability for any consequential loss.
Please note that the product is not defective under the ter s of this warranty where the product,
or any of its co ponent parts, was not originally designed and / or anufactured for the arket in
which it is used.
These state ents do not affect your statutory rights as a custo er.
If your AB Aqua Medic G bH product does not appear to be working correctly or appears to be
defective please contact your dealer in the first instance.
Before calling your dealer please ensure you have read and understood the operating instructions.
If you have any questions your dealer cannot answer please contact us.
Our policy is one of continual technical i prove ent and we reserve the right to odify and adjust
the specification of our products without prior notification.
AB Aqua Medic GmbH - Gewerbepar 24 - 49143 Bissendorf/Germany
- Technical changes reserved – 02/2013
