AquaScape AquaForce Instructions for use

www.aquascapeinc.com
AquaForce®
Adjustable Flow Pump
Remote-Controlled
Submersible,
Solids-Handling
Waterfall &
Filter Pump
For Model:
•4000-8000
(Item #91104)
INSTRUCTIONS & MAINTENANCE
Engineered for
Continuous Use
3
Y
E
A
R
W
A
R
R
A
N
T
Y
G
A
R
A
N
T
I
E
D
E
T
R
O
I
S
A
N
S
A
3

2☎
US 1-866-877-6637 |
☎
CAN 1-866-766-3426 |www.aquascapeinc.com
AquaForce®
Adjustable
Flow Pump
VISIT OUR
WEBSITE
DOWNLOAD A
FREE COPY OF
OUR CATALOG
3 Year Warranty
The AquascapePRO AquaForce®
Adjustable Flow Pump is guaranteed
for three years from date of purchase.
Proof of purchase required. Warranty
does not cover damage resulting from
negligent handling, misuse or lack of
reasonable maintenance or care. Warranty
is valid against defects due to material and the company’s
workmanship only. The sole obligation shall be to replace
the defective unit with a suitable replacement unit. Units
should be checked for proper operation prior to returning
as defective. No liability for loss or damage of any nature
or kind, whether arising out of or from the use of the
product, whether defective or not defective, is assumed by
Aquascape, Inc. or its affiliates.
☎ Contact Us
For more information about our company or products
please visit our website at www.aquascapeinc.com or
call (US) 1-866-877-6637 (CAN) 1-866-766-3426.
Thank you for choosing the
AquaForce®remote-controlled pump.
At Aquascape, our goal is to supply our
customers with the best valued products
in water gardening. We hope you enjoy
your purchase. Thank you for choosing
Aquascape. Your Paradise. Our Passion.®
Table of Contents
Introduction …………………………………………… 3
Safety Information……………………………………… 4
Installation ……………………………………………… 4
Operation and Maintenance ………………………… 6
Troubleshooting………………………………………… 8
3
Y
E
A
R
W
A
R
R
A
N
T
Y
G
A
R
A
N
T
I
E
D
E
T
R
O
I
S
A
N
S
A
3

16
3
www.aquascapeinc.com |
☎
CAN 1-866-766-3426 |
☎
US 1-866-877-6637
Introduction
The AquaForce®remote-controlled asynchronous solids-handling
waterfall and filter pumps accomplish what most other pumps only
aspire to achieve. The combination of energy-efficient performance,
flow and ease of maintenance make this pump the ideal choice
for discriminating pond owners. The AquaForce®protective pre-
filter cage allows the pump to be placed directly into the pond.
AquaForce®pumps are able to pump solids up to one quarter
of an inch making it ideal for use with external pressure filters or
Aquascape waterfalls-type filter systems. The ability to adjust flow
makes it easy to select the right pump for any application.
The AquaForce®can also be used as a de-icer to help prevent
winter fish loss by keeping a hole open in the ice during the cold
winter months. The pump’s powerful water flow, positioned just
below the surface of the water, will ensure critical oxygen levels
are maintained in the pond during winter.

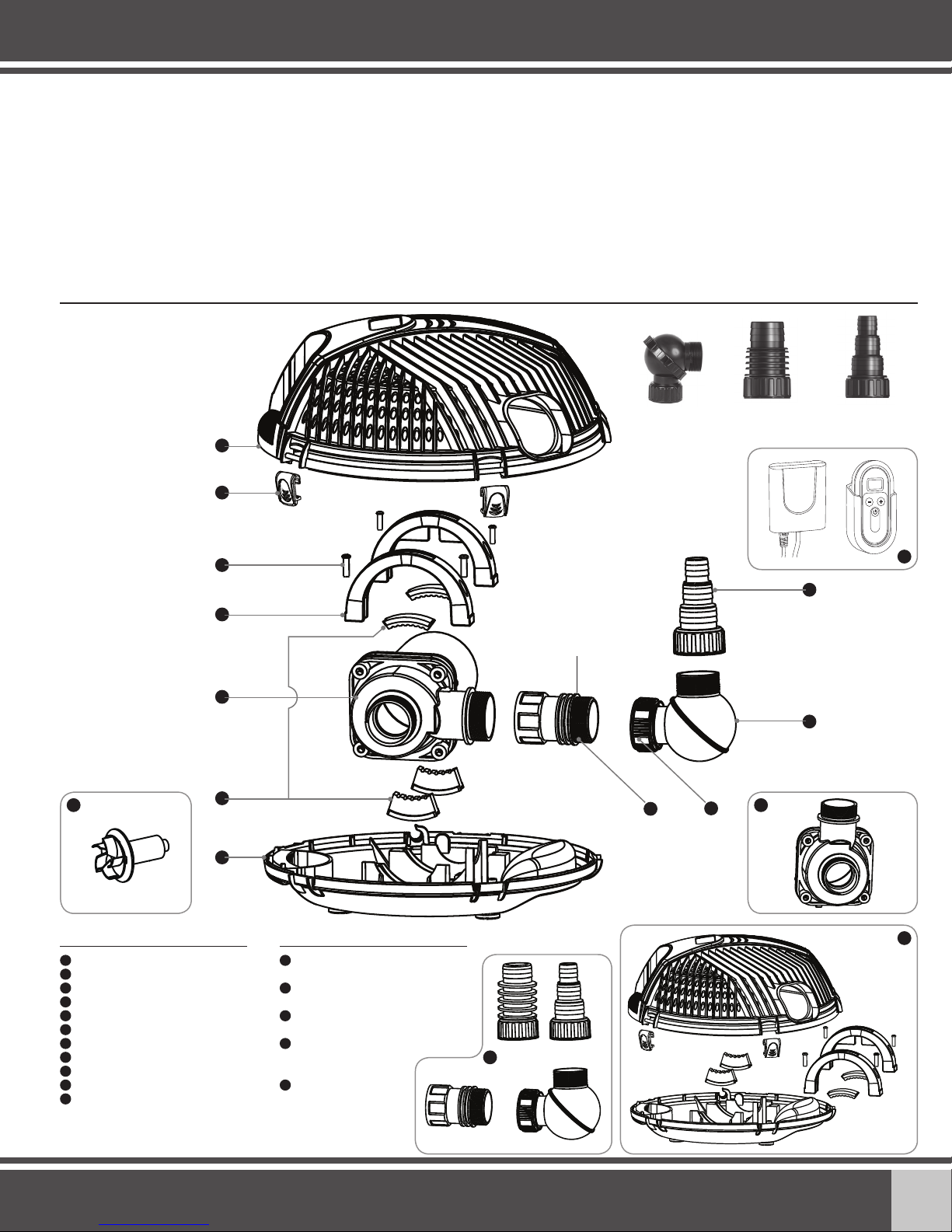

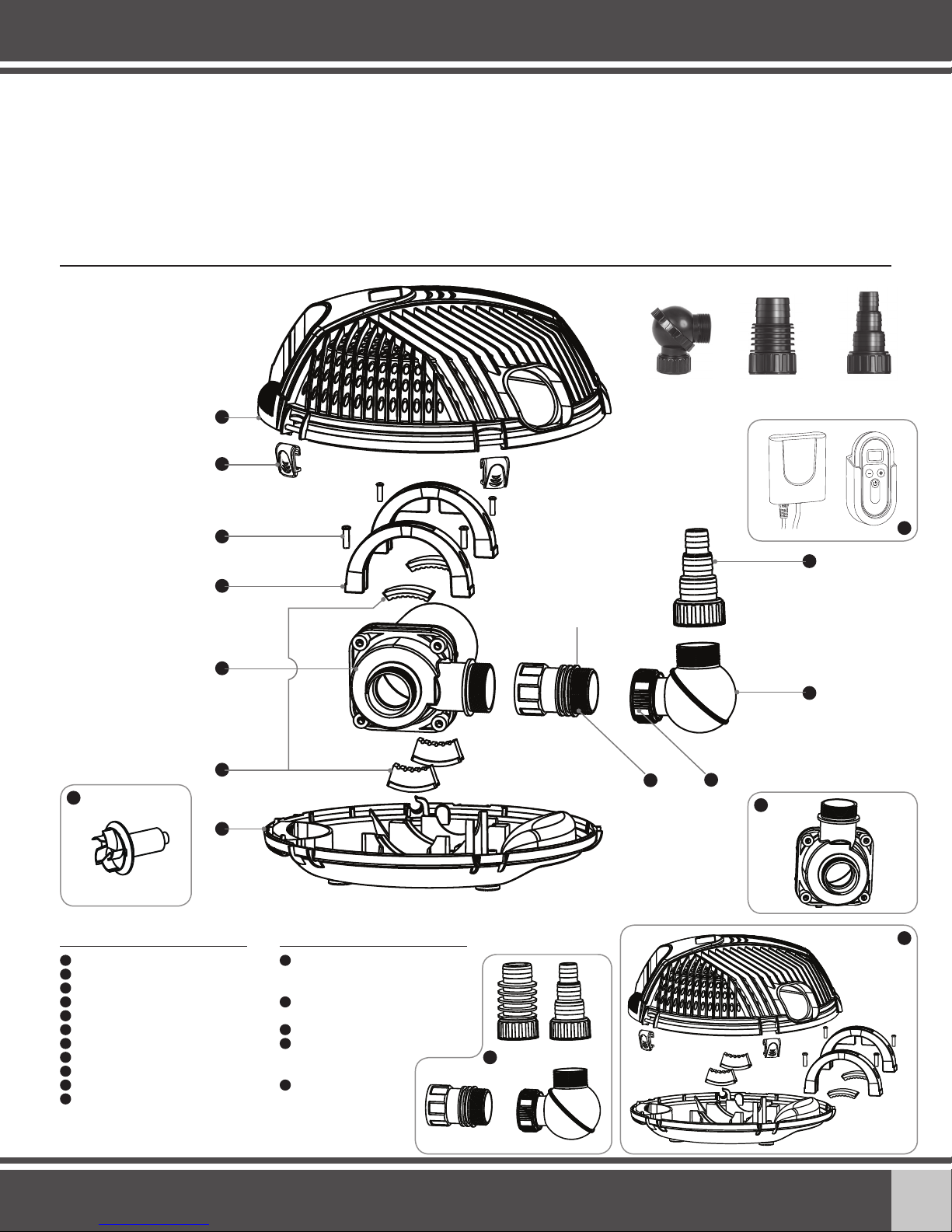

Contents & Pump Parts
(1) AquaForce®Pump
(1) 1.50” Rotational Ball Output
(1) 1.5”, 2” Multi-Hose Adapter
(1) 1”, 1.25”,
1.5” Multi-Hose
Adapter
(1) Remote Control
(1) Receiver
1Upper cover
2Clip
3Bracket anchor screw
4Pump bracket
5Water pump
6Rubber pump supports (4)
7Bottom cover
8Pump discharge fitting
9Threaded collar
10 Rotational ball
11 Multi-Hose Adapter
12 91075 Pump Discharge Fitting Kit
Includes 1.5” Multi-Hose Adapter
and 2” Multi-Hose Adapter
13 91077 Water Chamber
Cover Kit
14 91078 Pump Cage Kit
15 45029 Aquascape
PRO Remote and
Receiver Kit
16 91101 AquaForce®
4000-8000
Impeller Kit
Parts List Replacement Parts
Rubber
Washer
1.50” Rotational
Ball Output 1.50”, 2” Multi- Hose Adapter 1”, 1.25”, 1.5” Multi-Hose Adapter
1
2
3
4
5
6
7
89
10
11
12
14
13
15

4☎
US 1-866-877-6637 |
☎
CAN 1-866-766-3426 |www.aquascapeinc.com
VIDEO ON AQUAFORCE
PUMP MAINTENANCE &
TROUBLESHOOTING TIPS

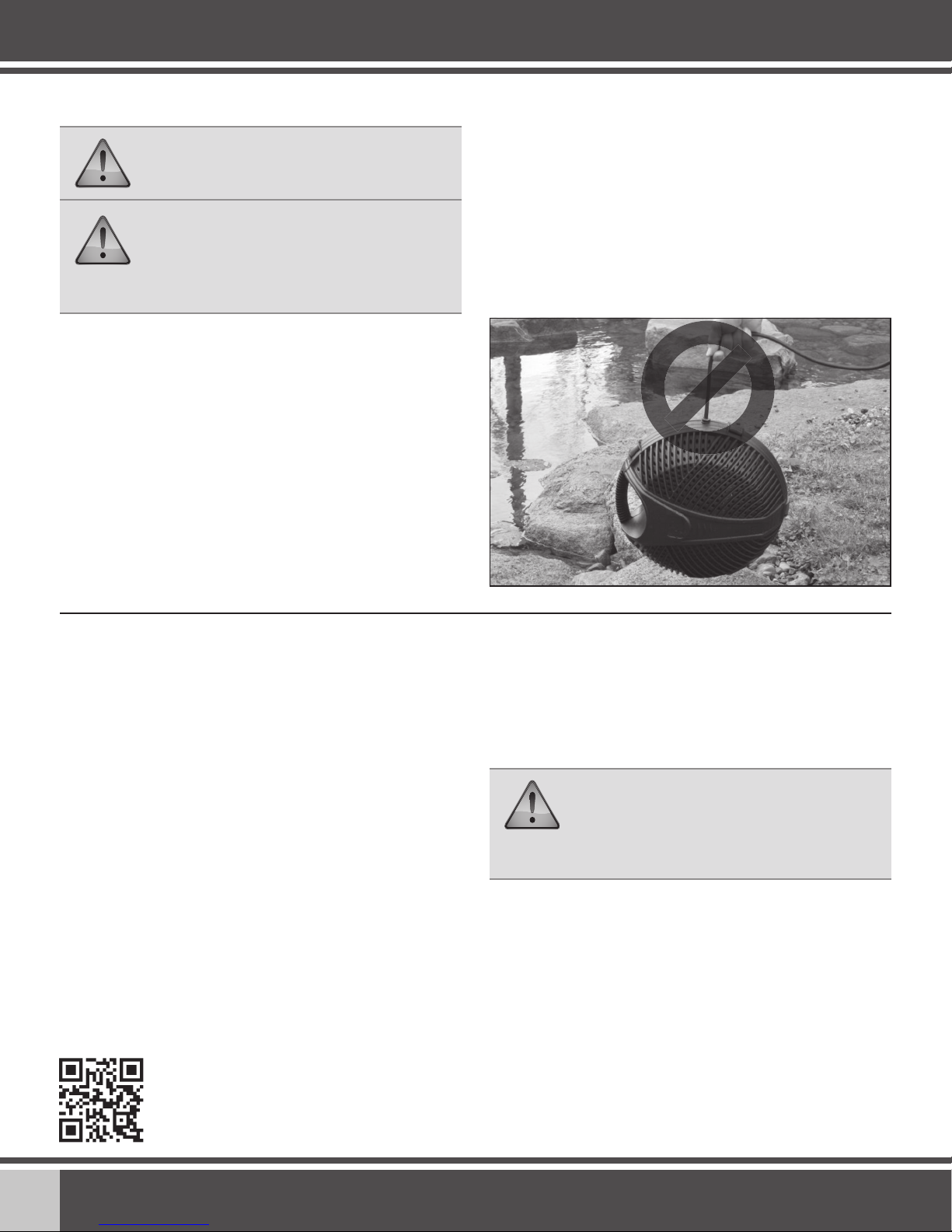

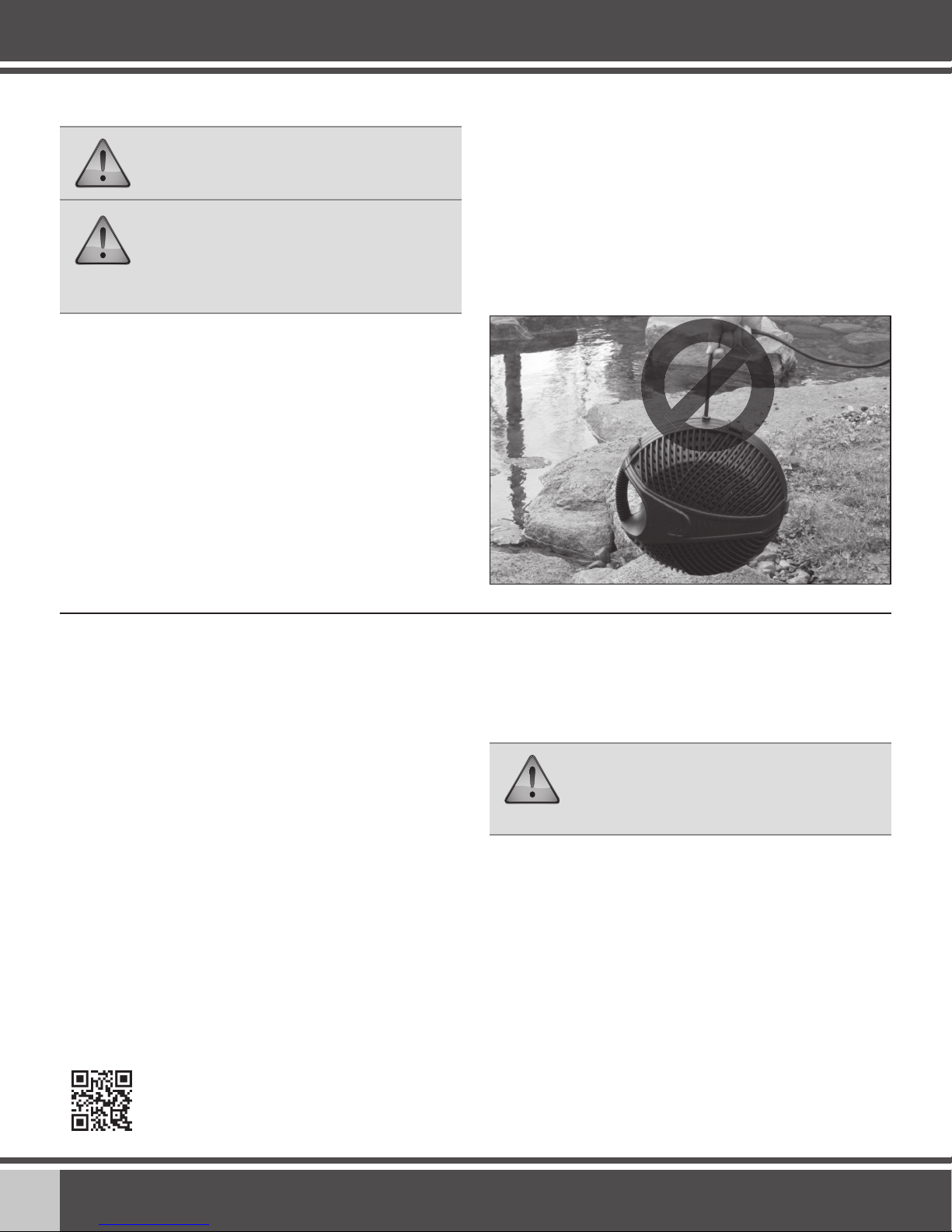

Safety Information
WARNING: Risk of electric shock – This pump
has not been approved for use in swimming
pool or marine areas.
WARNING: To provide continued protection
against risk of electric shock, connect to
properly grounded, ground fault circuit
interrupter (GFCI) outlets only, using the
following guidelines:
(A) Have a qualified electrician install a properly
grounded receptacle outlet, acceptable for outdoor
use and protected from snow and rain.
(B) Inspect cord before using.
(C) Do not use extension cords.
(D) Any wiring of pumps should be performed by a
qualified electrician to ensure code compliance
and user safety.
(E) Unplug pump at receptacle outlet when not
in use or before removal from pond.
(F) To reduce risk of electrical shock, all wiring
and junction connections should be made per local
codes. Requirements may vary depending on usage
and location.
(G) The power cable should be protected at all times to
avoid punctures, cuts, bruises and abrasions.
(H) Never handle power cords with wet hands.
(I) Do not remove cord and strain relief. Do not
connect conduit to pump.
(J) Do not use power cable to lift pump.
Installation
• Always operate the pump fully submerged. Failure to
do so will overheat the pump and cause it to fail, thus
voiding the warranty. DO NOT OPERATE DRY!
• Use only in fully assembled state, and be sure that both
the upper and lower cage screens are snapped together.
Failure to operate the pump without the filter cage closed
will allow large debris to enter the pump, causing the
pump to fail and voiding the warranty.
• DO NOT wear loose clothing that may become
entangled in the impeller or other moving parts.
• Keep clear of suction and discharge openings.
DO NOT insert fingers in pump with power connected.
• DO NOT pump hazardous materials or liquids,
such as oil, saltwater or organic solvents.
• DO NOT block or restrict discharge.
• Products returned must be cleaned, sanitized, or
decontaminated as necessary prior to shipment so
as to ensure that employees will not be exposed
to health hazards in handling said material. All
applicable laws and regulations shall apply.
IMPORTANT: Aquascape, Inc. is not
responsible for losses, injury, or death
resulting from a failure to observe these safety
precautions, misuse or abuse of pumps or equipment.
AquaForce®PRO Specifications
• Input Voltage: 120V AC
• Input Frequency: 60 Hz
• Submersible pump
• For outdoor or indoor use
• Thermally protected
• This pump has been evaluated for use with water only
• Input Amps & Wattage: See chart on next page

AquaForce®Pump Specs
Model Number 4000-8000
Item Number #91104
Average Pond Size Recommendation 3,500 gallons and larger
Maximum Flow Rate 7,793 GPH
Maximum Head Height 28 ft
Motor Type Asynchronous
Wattage 500-660*
Amperage 5.5
Power Cord Length 20 ft
Discharge Hose Diameter 1”, 1.25”, 1.5”, 2”
Warranty 3 Year Limited
5
www.aquascapeinc.com |
☎
CAN 1-866-766-3426 |
☎
US 1-866-877-6637

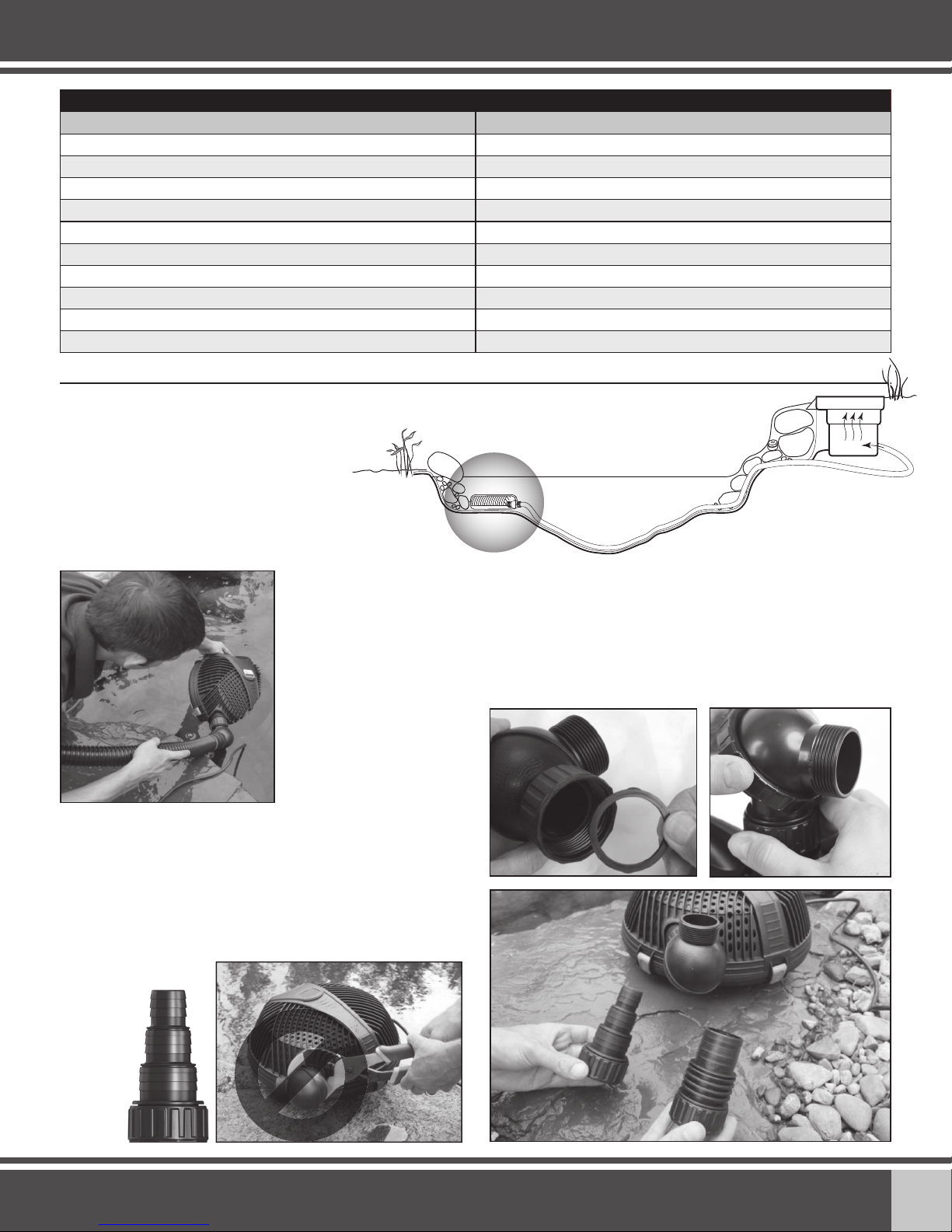

Typical Installation in an
Ecosystem Water Garden
• The AquaForce®Pump is designed to
be submerged directly into the pond.
To maximize pond circulation, locate
the AquaForce®pump as far away as
possible from the location of the water
entering back into the water feature.
• It is recommended
that the pump NOT be
positioned in the deepest
area of the pond. This
will protect the fish by
preventing the pond from
completely draining in
the case of leak in the
plumbing or filter. Bricks
or stones can be used,
if needed, to raise the
pump up off the bottom
of the pond.

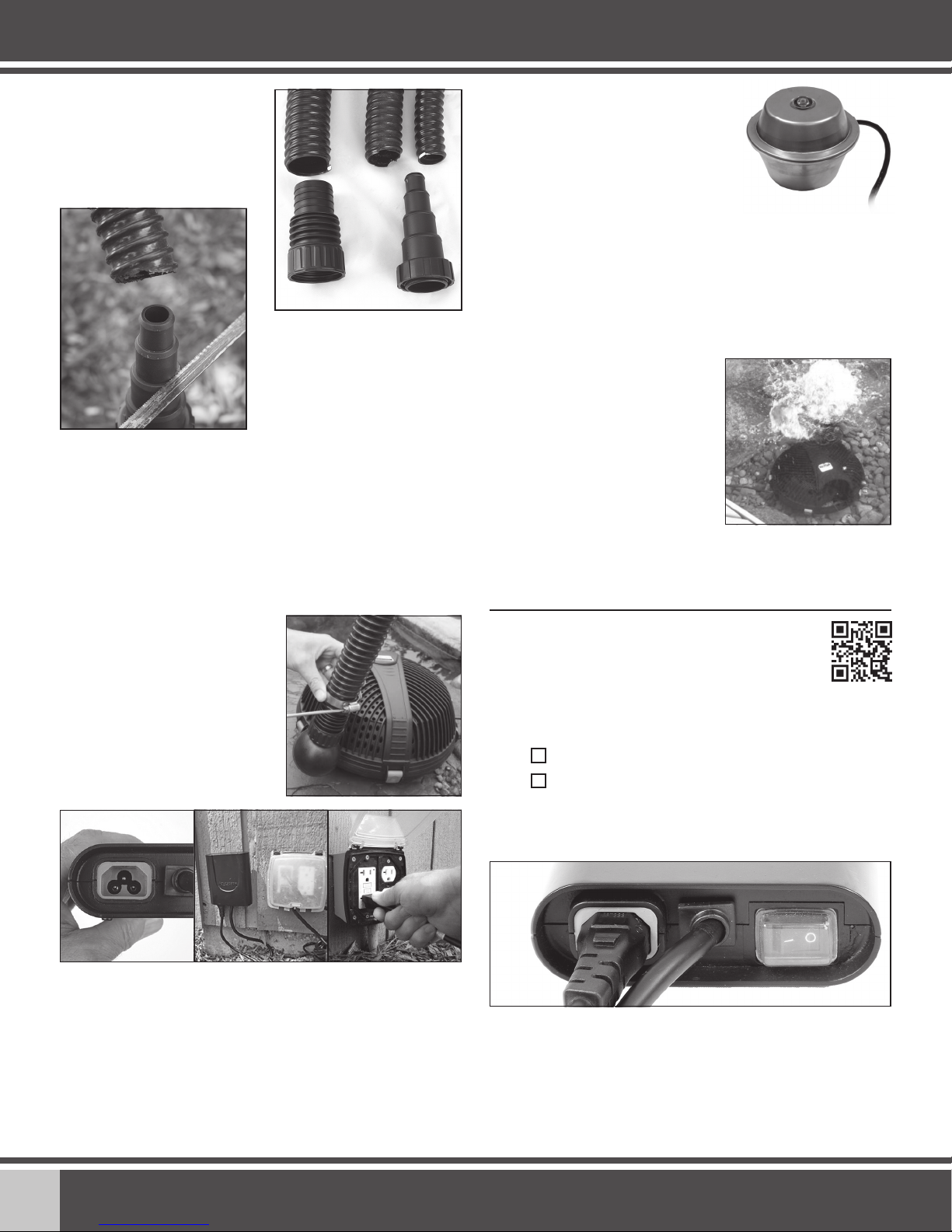

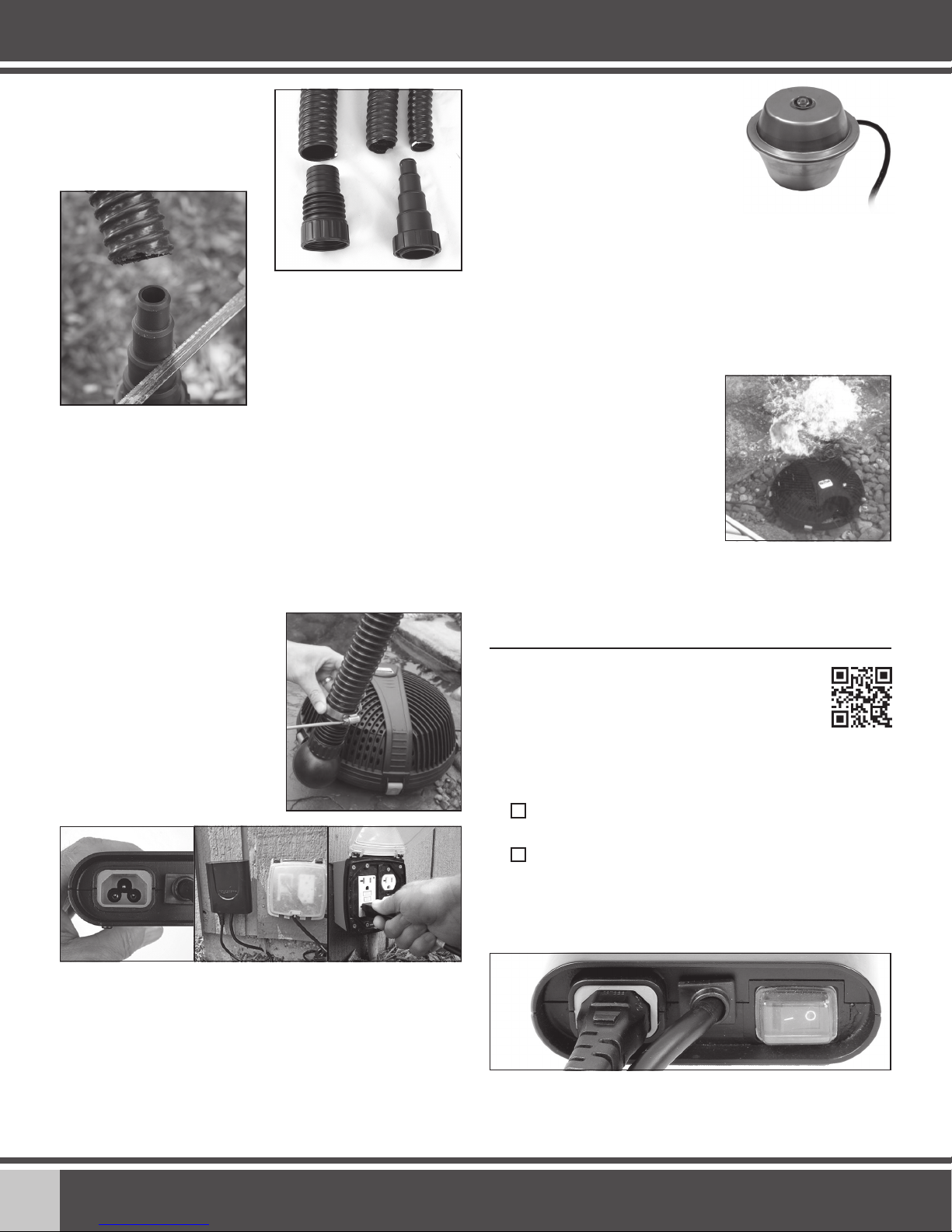

• The AquaForce®includes a wide assortment of fittings to
choose from. Select the appropriate fitting(s) needed for
your application.
• The threaded collar, on all of the fittings, enables the
AquaForce®pump to be installed and removed without the
need for any tools. Do not use tools to attach the fittings onto
the pump discharge. Fittings need to be hand-tight only.
• The extremely versatile Rotational Ball Outlet provides you
the ability to adjust the pump discharge to the perfect
position that your water feature set-up requires. Loosening
the threaded collar allows you to rotate the upper half of the
ball. A flat rubber washer seal is included to ensure a hand-
tight and leak-free connection. Make sure the flat rubber
washer is in place before installing the fittings.
*Wattage range depending on remote-control flow setting
Multi Hose Adapter

6☎
US 1-866-877-6637 |
☎
CAN 1-866-766-3426 |www.aquascapeinc.com
• It is recommended to mount the receiver above the ground
on a post, fence or wall.
• Plug the pump into the receiver making sure that blue plug
gasket is in plug port.
• Plug the Receiver into an external GFI-rated electrical
source. Once the pump is running and water is circulating
through the filter(s) or waterfalls, check for any fitting or
waterfall leaks where the external connections are made.
Using the AquaForce®
as a Winter Bubbler
• The AquaForce®can also be
used to prevent winter fish loss
by keeping a hole open in the ice
during the cold winter months.
The AquaForce®helps ensure
there is sufficient oxygen levels and proper gas exchange
in the pond, helping to prevent fish loss. For best results
use the AquaForce®in combination with a de-icer. The
combination of the AquaForce®pump and a pond de-icer
will further increase the pond’s oxygen levels and remove
possibly harmful gases from the water, as well as allow for
a back-up in the event one of the devices stops working.
• It is important to not place the
AquaForce®on the bottom
of the pond during the winter,
which may disrupt the natural
thermocline found in the deeper
portions of the pond where the
fish are overwintering. Instead,
place the pump at least one
foot above the deepest point
of the pond. The rotational ball
should be oriented up, allowing the water to bubble at
the surface of the pond. Bricks or stones can be used, if
needed, to raise the pump to the proper level.

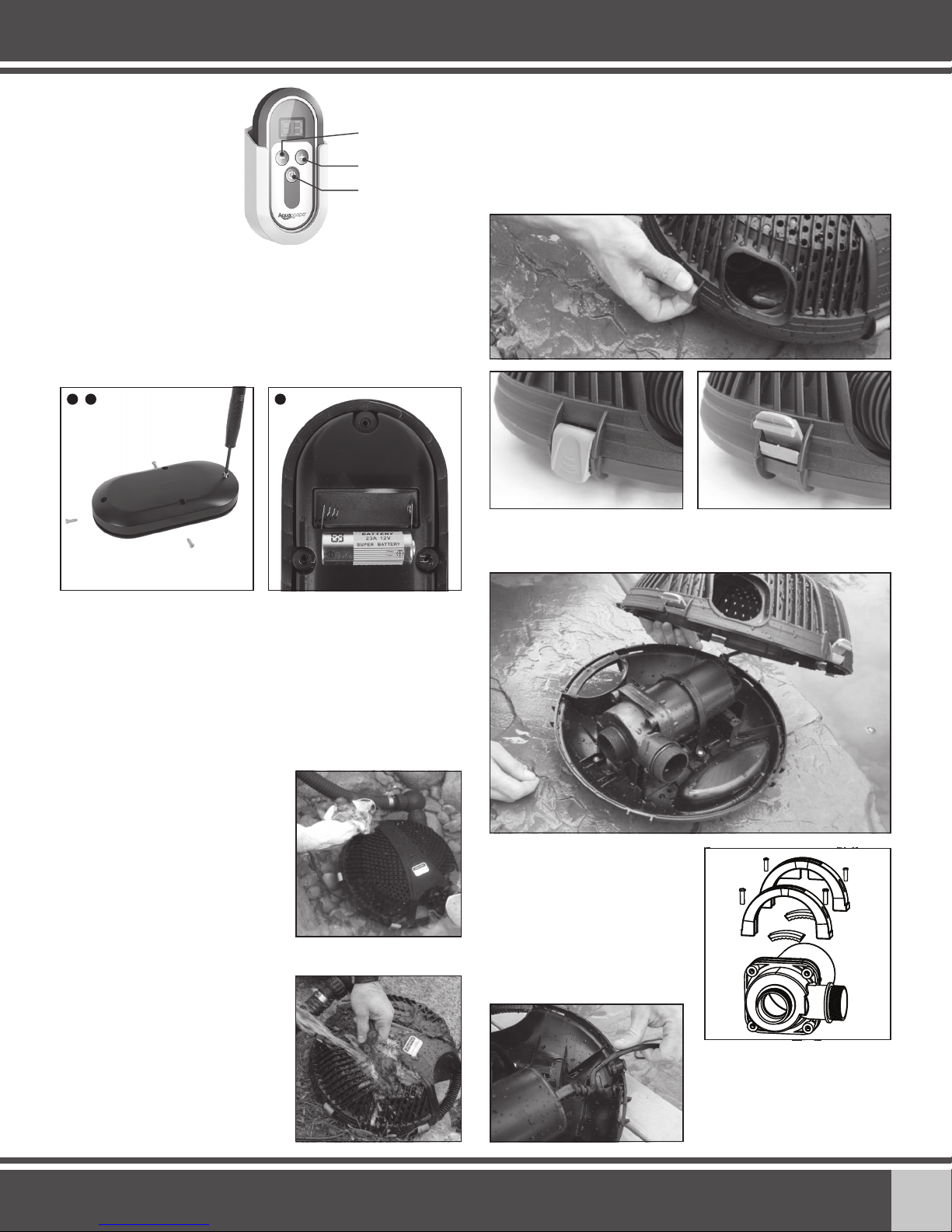

Operation and Maintenance

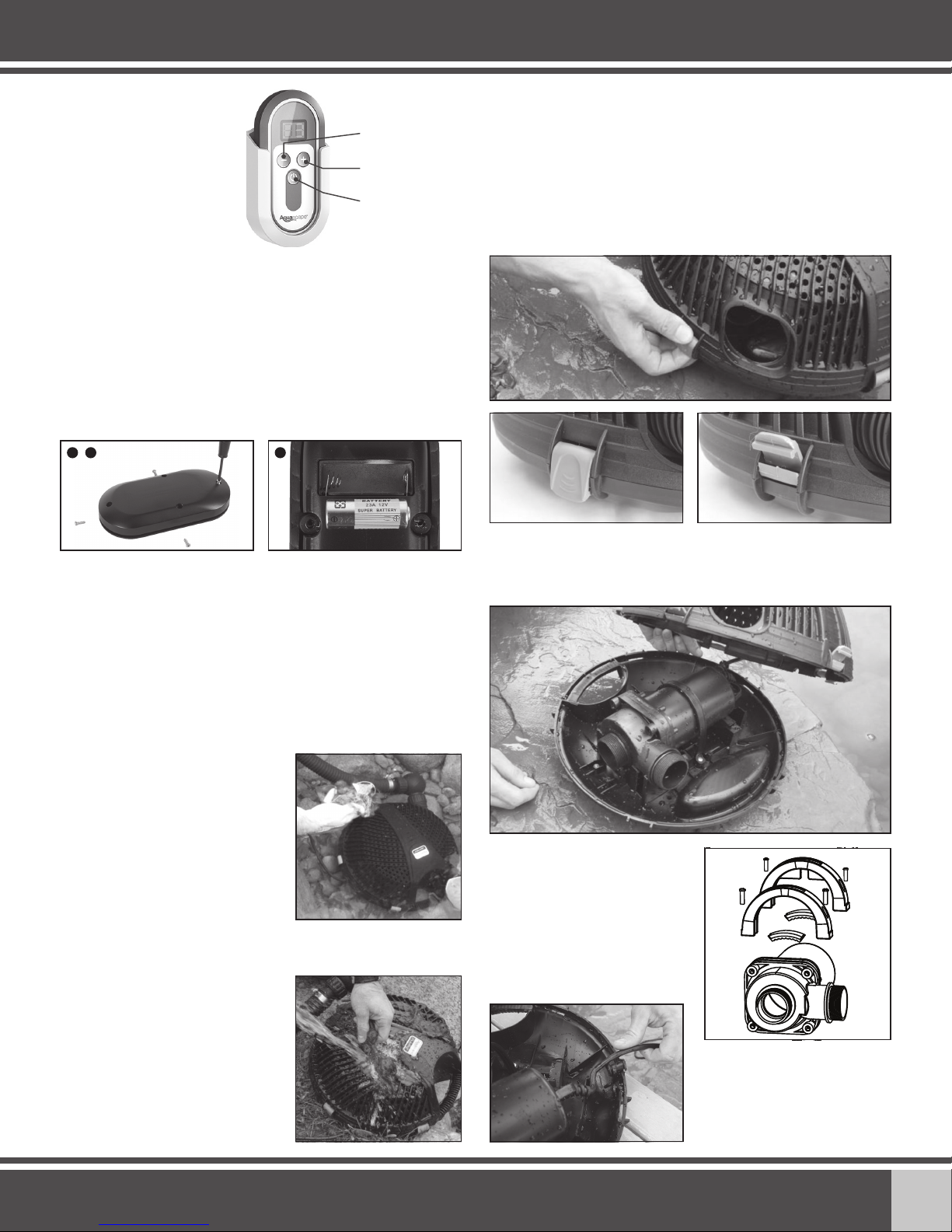

Remote Control and Receiver Operation
• Receiver Switch – The Receiver includes
a switch that allows the pump to be operated
in the two following modes:
OPosition 1 - Operated by Remote Control
–Position 2 - Bypass the Remote, and
operate at full flow-rate
In the event of a power loss when operating in the Remote
Control setting, the pump will revert to the last flow-rate setting.
• Remote Control – The Remote Control includes the ability
to turn the pond on, and adjust the flow of the pump. Make
sure the switch, on the Receiver, is in the Remote Control
setting in order for the Remote to work properly. The
Remote Control has an approximate range of 150 feet. The
range of the Remote may be reduced if there are obstacles
Pond De-Icer
• Install the right sized
Multi-Hose Adapter based
on the diameter of the
tubing you are using.
• In some instances the tubing/hose may be tight and
difficult to use with hose fitting barbs. If this is the case
we recommend heating the hose with the use of a hair
dryer or simply dipping the hose for a few seconds in very
hot water. Lubrication can also be used; we recommend
silicone grease or olive oil. We recommend putting the
fitting on the filter before attaching the tubing/hose. Once
the fitting is in place, attach the tubing/hose onto the fitting
with a twisting motion pushing it into place.
• Attach tubing to the fitting. If
tubing is loose on fitting, use
a hose clamp (not included) to
secure tubing onto the fitting.
• Connect the other end of
the pump tubing to the pond
filter, such as a biological
filter, waterfall spillway or
pressurized filter.
• If using pipe with a larger
diameter than the smaller
fittings of the Multi-Hose
Adapters, cut off the
smaller section to avoid
any flow restriction.

21 3&
7
www.aquascapeinc.com |
☎
CAN 1-866-766-3426 |
☎
US 1-866-877-6637
• With the cage tabs released, the upper filter cage can be
lifted to expose the pump.
• Remove the screws
securing the pump
restraining bracket,
allowing the pump to be
lifted from the lower cage.
• For easier pump access,
pull the power cord free
from the strain relief.
between the Remote
and Receiver. Use the
included mounting
holster provided to
provide a location to
store the remote control.
It is recommended to
mount the holster in an
area that is protected
from the outdoor elements.
PLEASE NOTE: The Remote Control and Receiver are
paired together with their own unique frequency. For this
reason Remote Control replacement kits include both
Remote Control and Receiver.
• Battery Installation
Decrease
Flow
Increase Flow
On/Off
1. Remove 4 screws. Remove back cover plate.
2. Place battery in battery compartment.
3. Place back cover and install screws.
• Pump Cage – Do not remove the upper or lower pump
cage while operating the pump. Failure to operate the
pump without the filter cage or operating the pump with
a broken cage will allow large debris to enter the pump
causing the pump to fail, thus voiding the warranty.
• Pump Cage Cleaning –
We recommend inspecting
your pump on a regular basis to
ensure it is functioning properly.
If you notice the water flow rate
diminish, it may be due to the
pump’s filter cage becoming
clogged with debris. In many
cases the clogged filter cage
can be cleaned by reaching into
the pond and pulling the pump
out of the water to remove
debris from the filter cage.
Always disconnect the power
before performing maintenance
on the pump.
• Pull off any debris stuck to the
pump filter cage and/or use a
garden hose to spray off any
debris stuck to the filter cage.
• Internal Pump Cleaning – If you have thoroughly
cleaned the filter cage screens and still have diminished
flow rates, then you will need to remove the pump from
the lower cage and inspect the impeller rotor assembly.
• Pull the cage release tabs outward to unlock the upper
and lower pump cages.

8☎
US 1-866-877-6637 |
☎
CAN 1-866-766-3426 |www.aquascapeinc.com
For more information about our company or products,
please visit our website at www.aquascapeinc.com
or call us at (US) 1-866-877-6637 (CAN) 1-866-766-3426.
©2014 Aquascape, Inc. • All Worldwide Rights Reserved 91104.11367
• If your rotor assembly impeller and internal pump body
have excessive scale build-up, clean with a mild acid, such
as white vinegar or non-abrasive calcium, lime and rust
remover product using a sponge or soft-bristled brush that
won’t scratch the stainless steel. Removing scale build-up
will allow your pump to run like new again.
• AquaForce®ready for reassembly – The water chamber
cover will only fit back onto the pump with the top of the
tear-drop shapes lining up, along with matching the hole in
the cover with the pin on the face of the pump motor flange.

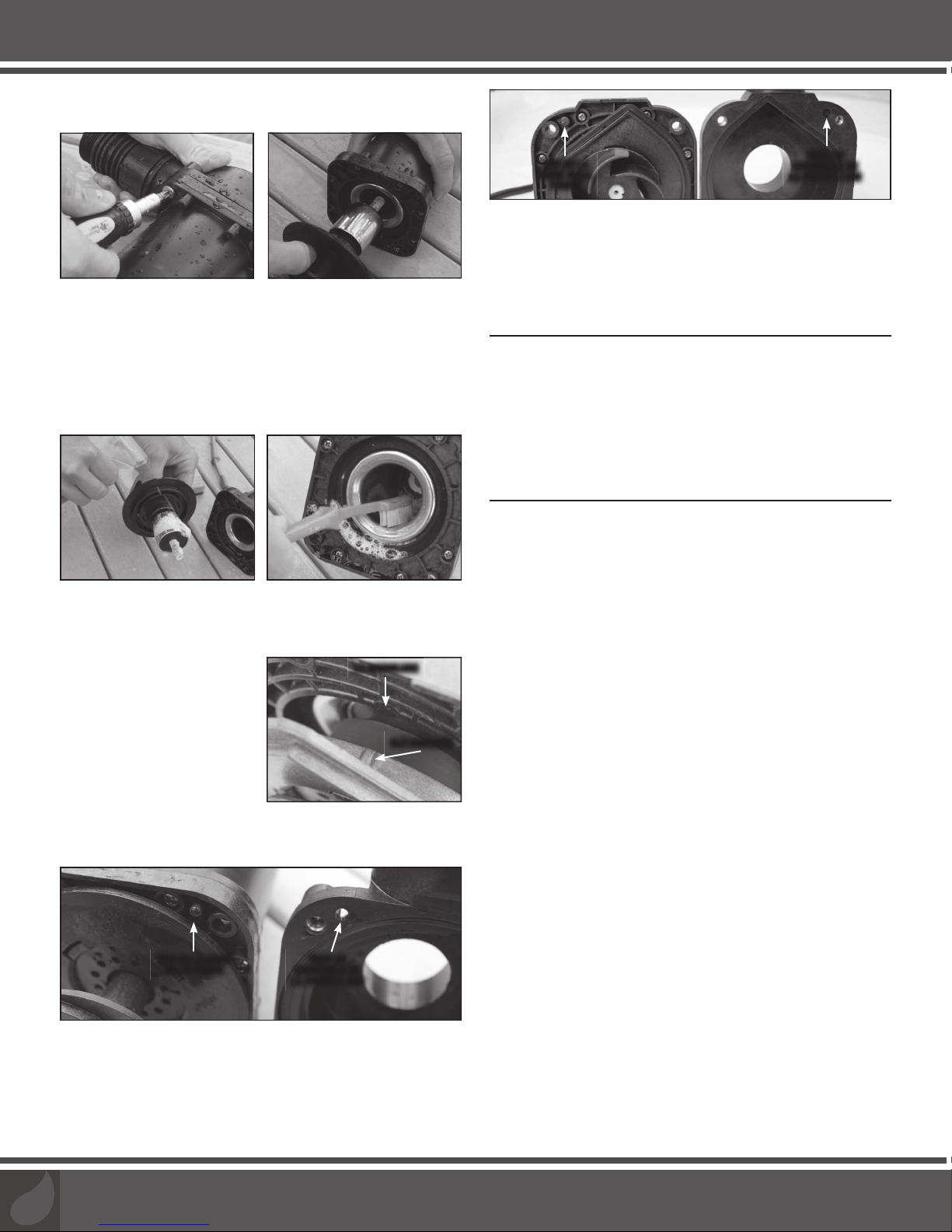

Replacing the Impeller/Rotor Assembly
When replacing the
AquaForce®rotor-impeller
assembly into the pump
chamber, note the proper
orientation. The raised key
on the impeller face plate
should be lined up with the
groove in the pump housing.
Replacing Pump in Cage
• Replace the pump into the lower cage and secure in
place with the brackets. Also replace the power cord in
the strain relief
• Reinstall filter cage and close all 5 snaps.
Winter Storage
• The pump can be run during freezing weather if desired
but should be removed if shutting down the pump for the
winter. Disconnect the threaded collar on the discharge
fitting and remove the pump from the pond (be careful
not to lose the flat rubber washer). Clean the pump and
cage screens with fresh water and store the pump in a
frost-free location.
Troubleshooting
• Reduced Water Flow
– Pump or plumbing may be clogged. It may be necessary
to clean the pump cage screens and impeller.
• Pump Hums and Doesn’t Push Water
– Pump or plumbing may be clogged. It may be
necessary to clean the pump cage screens and impeller.
– Remove the water chamber cover and inspect and clean
the impeller rotor assembly and internal pump body.
– Make sure nothing is blocking or wrapped around the
impeller.
– Make sure the pump is receiving the correct voltage.
• Pump Not Working
– The ground-fault circuit-interrupter (GFCI) may
have tripped.
– The pump is not receiving the correct voltage.
• Remote Control Not Working
– Check to make sure the switch located on the Receiver
is in the Remote Control position.
– Check the label on the back of the Receiver and
transmitter to make sure they are paired to the
same frequency.
– Check to make sure the remote control battery is
installed properly. Replace battery if needed.
RAISED KEY
PUMP FLANGE PIN PUMP WATER
COVER HOLE
GROOVE
PUMP
FLANGE PIN
PUMP WATER
COVER HOLE
INSTRUCTIONS ET ENTRETIEN
• Remove the four screws that hold the water cover
chamber and inspect the impeller rotor assembly.

AquaForce®
Adjustable Flow Pump
Pompe de filtrage
et cascades avec
télécommandé,
submersible et
résistante au
colmatage
Pour les modèles :
•4000-8000
(article no91104)
Conçue pour une
utilisation continue
INSTRUCTIONS ET ENTRETIEN
3
Y
E
A
R
W
A
R
R
A
N
T
Y
G
A
R
A
N
T
I
E
D
E
T
R
O
I
S
A
N
S
A
3
www.aquascapeinc.com

10 ☎
US 1-866-877-6637 |
☎
CAN 1-866-766-3426 |www.aquascapeinc.com
Garantie de trois ans
La pompe AquaForceMD pour plan d’eau
a une garantie de trois ans à partir de
la date d’achat. Une preuve d’achat
est exigée. La garantie ne couvre pas
les dégâts résultant de la négligence de
manutention, d’une mauvaise utilisation,
ou de l’entretien ou de soins défaillants. La
garantie est valable contre les défauts dans les matériaux et
les défauts de fabrication seulement. Le remplacement de
l’unité défectueuse par une unité de rechange appropriée
sera la seule obligation. Les unités devront être vérifiées
afin de s’assurer de leur bon fonctionnement avant de les
retourner en tant qu’unité défectueuse. Aquascape inc. ou
ses filiales n’assumeront aucune responsabilité en cas de
perte ou de dégâts de n’importe quelle nature, provenant
ou résultant de l’utilisation du produit, défectueux ou non.
☎ Nous joindre
Pour plus de renseignements au sujet de notre société ou
de nos produits, veuillez visiter notre site Web au www.
aquascapeinc.com ou téléphonez sans frais au 1 866 766
3426, au Canada, ou au 1 866 877 6637, aux États-Unis.
Merci d’avoir choisi la pompe à plan
d’eau AquaForceMD.Chez Aquascape,
notre but est de fournir à nos clients des
produits de la plus haute qualité pour le
jardinage aquatique. Nous espérons que
vous aimerez votre achat et nous vous
remercions d’avoir choisi Aquascape.
Votre paradis. Notre passion.MD
Table des matières
Introduction ………………………………………… 11
Renseignements de sécurité ……………………… 12
Mode d’emploi ……………………………………… 12
Fonctionnement et entretien ……………………… 14
Diagnostic des pannes……………………………… 16
3
Y
E
A
R
W
A
R
R
A
N
T
Y
G
A
R
A
N
T
I
E
D
E
T
R
O
I
S
A
N
S
A
3
1
VISITEZ NOTRE
SITE WEB
EFFECTUEZ UNE
RECHERCHE
DANS NOTRE
CATALOGUE
AquaForceMD
Adjustable
Flow Pump

16
11
www.aquascapeinc.com |
☎
CAN 1-866-766-3426 |
☎
US 1-866-877-6637
Introduction
Les pompes pour filtration et cascades AquaForceMD
asynchrones et résistantes au colmatage effectuent ce que
la plupart des autres pompes n’aspirent qu’à réaliser. La
combinaison d’une performance écoénergétique, du débit
et de la facilité d’entretien fait de cette pompe le choix idéal
pour les propriétaires de plan d’eau exigeants. La cage
protectrice préfiltrante d’AquaForceMD permet à la pompe
d’être placée directement dans le plan d’eau. Les pompes
AquaForceMD peuvent aspirer jusqu’à ¼po (6,4mm) de
matières solides, rendant leur utilisation idéale avec des
filtres à pression externes ou des systèmes de filtration pour
cascades Aquascape. La capacité d’ajuster le débit facilite le
choix de la bonne pompe pour n’importe quelle application.
L’AquaForceMD peut aussi être utilisée comme dégivreur
pour prévenir la perte de poissons durant la saison froide en
maintenant un orifice dans la glace. Le puissant débit de la
pompe, qui produit un jet situé juste sous la surface de l’eau,
assurera le maintien du niveau essentiel d’oxygène dans le
plan d’eau durant la saison froide.
Contenu et pièces
de la pompe:
(1) pompe AquaForceMD
(1) sortie d’eau à boule
pivotante de 3,8cm
(1) adaptateur de
tuyau multiple de
3,8cm et
de 5,1cm
(1) adaptateur de
tuyau multiple
de 1,9 cm,
2,54cm et
de 3,17cm
(1) télécommande
(1) récepteur
3,8cm de régime
de rendement adaptateur de tuyau multiple de
3,8cm, 5,1cm
adaptateur de tuyau
multiple de 1,9cm,
2,54cm, 3,17cm
1Couvercle supérieur
2Attache
3Vis d’ancrage de courroie
4Anneau de la pompe
5Pompe à eau
6Support de pompe en caoutchouc
7Couvercle inférieur
8Raccord de sortie d’eau de la pompe
9Col fileté
10 Boule pivotante
11 Adaptateur de tuyau multiple
12 No91075 ensemble de raccords
de sortie d’eau de la pompe
13 No91077 ensemble de couvercles
pour le réservoir
14 No91078 ensemble pour cage
de la pompe
15 No95029 trousse
de télécommande
et récepteur
16 No91101 trousse
de remplacement
de turbine
Liste des pièces : Pièces de rechange:
1
Rondelle en
caoutchouc
1
2
3
4
5
6
7
89
10
11
12
14
13
15

12 ☎
US 1-866-877-6637 |
☎
CAN 1-866-766-3426 |www.aquascapeinc.com
Renseignements de sécurité
MISE EN GARDE : risque de choc électrique
– Cette pompe n’a pas été approuvée pour
une utilisation en piscine ou en zones marines.
MISE EN GARDE : Afin d’assurer une
protection continue contre le risque de
décharge électrique, ne branchez le cordon
qu’à une prise d’alimentation avec mise à la
terre, en observant les directives suivantes :
(A) Faites installer une prise de courant correctement
mise à la terre convenant à une utilisation extérieure et
protégée de la neige et de la pluie
(B) Inspectez le cordon d’alimentation avant l’utilisation
(C) N’utilisez pas de rallonge électrique
(D) Tout câblage relié à la pompe devrait être exécuté par
un électricien qualifié pour être en conformité avec les
normes et s’assurer de la sécurité de l’utilisateur
(E) Débranchez la pompe de la prise de courant lorsque
vous ne vous en servez pas ou avant de la sortir du
plan d’eau
(F) Pour réduire le risque de décharge électrique,
tout le câblage et les raccordements de jonction
devraient être exécutés selon les normes locales. Les
exigences peuvent varier en fonction de l’utilisation et
de l’emplacement
(G) Le câble électrique devrait être protégé en tout
temps pour éviter les perforations, les coupures, les
ecchymoses et les abrasions
(H) Ne manipulez jamais les cordons d’alimentation avec
les mains humides
(I) N’enlevez pas le cordon et le dispositif de réduction de
la tension. Ne joignez pas le conduit à la pompe
(J) Ne soulevez pas la pompe par le cordon d’alimentation.
Mode d’emploi
• La pompe doit toujours être entièrement submergée
lors de son fonctionnement. Ne pas le faire entraînera le
surchauffement de la pompe et causera une défaillance de
fonctionnement, ce qui annulera la garantie. NE PAS FAIRE
FONCTIONNER À SEC!
• N’utilisez la pompe que lorsqu’elle est entièrement
assemblée et assurez-vous que les deux grilles de la cage,
supérieure et inférieure, soient bien attachées ensemble.
Si vous opérez la pompe lorsque la cage de filtration n’est
pas fermée, des débris de grande taille risquent d’entrer
dans la pompe entraînant ainsi sa défaillance et annulant
de ce fait la garantie.
• Ne portez pas de vêtements amples qui peuvent s’empêtrer
dans la turbine ou dans d’autres pièces en mouvement.
• Restez à l’écart des sorties et des entrées d’eau. N’INSÉREZ
PAS de doigts dans la pompe lorsqu’elle est branchée.
• Ne pompez pas de matières dangereuses ou des liquides,
tels que l’huile, l’eau salée ou les solvants biologiques.
• Ne bloquez ni ne restreignez la sortie de la pompe.
• Les produits retournés doivent être nettoyés, désinfectés ou
décontaminés au besoin, avant l’expédition pour s’assurer
que les employés ne soient pas exposés à des risques pour
la santé lors de la manutention dudit matériel. Toutes lois et
tous règlements en vigueur seront applicables.
IMPORTANT: Aquascape inc. n’est nullement
responsable des pertes, blessures ou décès
résultant du non-respect de ces consignes,
d’une mauvaise utilisation ou d’une utilisation abusive de
la pompe ou de l’équipement.
Cahier des caractéristiques techniques
d’AquaForceMD PRO
• Tension d’entrée : 120 V c.a.
• Fréquence d’entrée : 60 Hz
• Pompe submersible
• Pour utilisation extérieure ou intérieure
• Protection thermique
• Pompe évaluée en utilisation avec de l’eau seulement
• Intensité de courant d’entrée et puissance en watts:
voir diagramme ci-dessous
VIDÉO – ENTRETIEN DE LA
POMPE AQUAFORCE ET
CONSEILS DE DÉPANNAGE

13
www.aquascapeinc.com |
☎
CAN 1-866-766-3426 |
☎
US 1-866-877-6637
Caractéristiques techniques de la pompe AquaForceMD
Numéro de modèle 4000-8000
Numéro de l’article No91104
Recommandation de la taille moyenne du plan d’eau 13 250 litres et plus
Débit maximal 29 500 L/h
Hauteur maximale 8,5 m
Type de moteur Asynchrone
Puissance en watts 500-660*
Intensité de courant 5,5
Longueur de cordon d’alimentation 6,09 m
Diamètre du boyau de sortie d’eau 2,5 cm, 3,17 cm, 3,8 cm, 5,1 cm
Garantie Limitée de 3 ans
Installation type dans un jardin
d’eau avec écosystème
• La pompe AquaForceMD est conçue pour
être submergée directement dans le plan
d’eau. Afin de maximiser la circulation d’eau
dans le plan d’eau, placez la pompe AquaForceMD
aussi loin que possible de l’emplacement où l’eau entre à
nouveau dans l’installation aquatique.
• Il est recommandé de NE
PAS placer la pompe dans
la partie la plus profonde du
plan d’eau. Ceci protégera
les poissons en empêchant
le plan d’eau de se vider
complètement en cas de
fuite dans la plomberie ou
le filtre. Des briques ou
des pierres peuvent être
utilisées, si nécessaire, pour
surélever la pompe du fond
du plan d’eau.
• L’AquaForceMD comprend un vaste assortiment de
raccords parmi lequel choisir. Sélectionnez le raccord
approprié ou les raccords nécessaires à votre installation.
• Le col fileté de tous les raccords permet à la pompe
AquaForceMD d’être installée et enlevée sans outils. N’utilisez
pas d’outils pour fixer les raccords à la sortie de la pompe.
Les pièces doivent être serrées à la main seulement.
• La sortie d’eau à boule pivotante extrêmement polyvalente
vous donne la capacité d’ajuster la sortie d’eau de la pompe
à la position requise par votre installation aquatique. En
desserrant le col fileté, vous pouvez faire tourner la moitié
supérieure de la boule. Une rondelle plate en caoutchouc
est incluse pour un raccordement serré manuellement
et sans fuite. Assurez-vous que la rondelle plate en
caoutchouc soit préalablement mise en place avant
l’installation des raccords.
*Puissance gamme en fonction du réglage de débit
Adaptateur de
tuyau multiple

14 ☎
US 1-866-877-6637 |
☎
CAN 1-866-766-3426 |www.aquascapeinc.com
Utilisation de l’AquaForceMD
comme barboteur hivernal
• L’AquaForceMD peut aussi être
utilisée pour prévenir la perte de
poissons durant la saison froide en
maintenant un orifice dans la glace.
L’AquaForceMD permet de maintenir
des niveaux d’oxygène suffisants et un échange gazeux
approprié dans le plan d’eau, prévenant ainsi la perte de
poissons. Pour de meilleurs résultats, utilisez l’AquaForceMD
en combinaison avec un dégivreur. De plus, la combinaison
de la pompe AquaForceMD et du dégivreur augmentera les
niveaux d’oxygène du plan d’eau, éliminera de l’eau les gaz
potentiellement nuisibles et fournira une protection de secours
au cas où un des dispositifs arrêterait de fonctionner.
• Il est important de ne pas installer
l’AquaForceMD au fond du plan
d’eau pendant l’hiver. Ceci
pourrait perturber la thermocline
présente naturellement dans
les parties plus profondes du
plan d’eau, là où les poissons
hivernent. Au lieu de cela, placez
l’AquaForceMD à au moins 1
pi (30 cm) au-dessus du point
le plus profond de l’étang. La boule pivotante devrait être
orientée de façon à permettre à l’eau d’émettre des bulles à
la surface. Des briques ou des pierres peuvent être utilisées si
nécessaire pour élever la pompe au niveau adéquat.
Fonctionnement et entretien
Fonctionnement de la télécommande
et du récepteur
• L’interrupteur récepteur – Le récepteur inclut un
interrupteur qui permet de faire fonctionner la pompe selon
les deux modes ci-après :
OPosition 1 - De fonctionner à l’aide
de la télécommande
–Position 2 - De fonctionner en débit maximal
sans la télécommande
En cas de perte de courant électrique, lorsque vous faites
fonctionner en mode télécommande, la pompe retournera
au dernier réglage de débit.
• La télécommande –
La télécommande permet de mettre le plan d’eau en
marche et d’ajuster le débit de la pompe. Assurez-vous
Dégivreur
• Si vous utilisez un tuyau d’un
diamètre supérieur à la partie
la plus étroite de l’adaptateur
de tuyau multiple, taillez les
parties plus étroites pour
éviter toute restriction dans
le débit d’eau.
• Dans certains cas, le tuyau peut être serré et difficile à
utiliser avec les raccords fileté. Si tel est le cas, nous
recommandons à chauffer le tuyau à l’aide d’un sèchoir
de cheveux ou simplement le tuyau plongeant pendant
quelques secondes dans de l’eau très chaude . La
lubrification peut aussi être utilisé ; nous recommandons la
graisse de silicone ou d’huile d’olive . Nous vous conseillons
de placer le raccord sur le filtre avant de raccorder le tuyau
. Une fois que le montage est en place, fixez le tuyau sur le
raccord avec un mouvement de torsion poussant en place.
• Fixez le tuyau au raccord. Si
le tuyau n’est pas assez serré
au raccord, utilisez un collier
de serrage (non compris) pour
bien fixer le tuyau au raccord.
• Joignez l’autre bout du
tuyau de la pompe au filtre à
plan d’eau comme un filtre
biologique, un déversoir
de cascades ou un filtre
pressurisé.
• Il est recommandé de monter le récepteur au-dessus
du sol sur un poteau, une clôture ou un mur.
• Branchez la pompe dans le récepteur en s’assurant
que le bleu joint de bouchon est en prise port.
• Branchez la pompe dans la prise d’alimentation
électrique externe GFI.
• Installez l’adaptateur de
tuyau multiple de la bonne
taille en vous basant sur
le diamètre du tuyau que
vous utilisez.

21 3&
15
www.aquascapeinc.com |
☎
CAN 1-866-766-3426 |
☎
US 1-866-877-6637
• Les loquets de déblocage de cage étant détachés, la cage
de filtration supérieure peut être soulevée pour en exposer
la pompe.
Augmentation
du débit
Marche-arrêt
Diminution
du débit
que l’interrupteur sur le
récepteur est en mode
télécommande pour
que celle-ci fonctionne
correctement. Cette
dernière a une portée
d’environ 45,72 m (150
pi), à condition qu’il n’y
ait aucun obstacle entre
la télécommande et le récepteur. Utilisez l’étui de montage
inclus pour fournir un emplacement pour la télécommande.
Il est recommandé de monter l’étui dans un endroit qui est
protégée contre les éléments extérieurs.
REMARQUE: La télécommande et le récepteur sont appariés
avec leur fréquence propre. Pour cette raison, les trousses de
remplacement de télécommande incluent tant la télécommande
que le récepteur.
• Installation des piles
1. Retirez les quatre vis. Retirer la plaque arrière de couverture.
2. Placez la batterie dans le compartiment de la batterie.
3. Replacez le couverture arrière et installer les vis.
• Cage de pompe – N’enlevez ni la cage supérieure ni la
cage inférieure de la pompe lorsque vous l’actionnez. Faire
fonctionner la pompe sans la cage de filtration ou avec une
cage brisée permettrait à des débris de grande taille d’entrer
dans la pompe, entraînant ainsi sa défaillance et annulant de
ce fait la garantie.
• Nettoyage de la cage de
pompe – Nous recommandons
d’inspecter votre pompe
régulièrement pour vous assurer
qu’elle fonctionne correctement.
Si vous remarquez que le débit
d’eau diminue, cela peut être
dû à des débris obstruant la
cage de filtration de la pompe.
Débranchez le courant en tout
temps avant de procéder à
l’entretien de la pompe. Dans
de nombreux cas, la cage de
filtration bouchée peut être
nettoyée en plongeant la main
dans le plan d’eau, ou en
mettant la pompe hors de l’eau
et en enlevant les débris de la
cage de filtration.
• Retirez les débris logés dans la
cage de filtration de la pompe
et/ou utilisez un tuyau d’arrosage pour nettoyer les débris
collés sur la cage de filtration.
• Nettoyage interne de la pompe – Si vous avez nettoyé
à fond les grilles de la cage de filtration et avez réduit le
débit d’eau, alors vous devrez enlever la pompe de la cage
inférieure et inspecter l’assemblage du rotor à turbine.
• Tirez sur les loquets de déblocage de la cage vers l’extérieur
pour ouvrir les cages supérieure et inférieure de la pompe.
• Enlevez les vis qui fixent
le support de retenue de
la pompe, permettant à la
pompe pour être levé par
la cage.
• Pour accéder plus
facilement à la pompe,
libérez aussi le cordon
d’alimentation du dispositif
de décharge de traction.

TIGE DE LA
BRIDE DE LA
POMPE
TROU DU
COUVERCLE DE
LA POMPE À EAU
16 ☎
US 1-866-877-6637 |
☎
CAN 1-866-766-3426 |www.aquascapeinc.com
16
Pour plus de renseignements au sujet de notre société ou de nos
produits, veuillez visiter notre site Web au www.aquascapeinc.com
ou téléphonez sans frais au 1 866 766 3426, au Canada,
ou au 1 866 877 6637, aux États-Unis.
©2014 Aquascape, Inc. • Tous droits réservés mondialement 91104.11367
Remplacement de la pompe dans la cage
• Remplacez la pompe dans la partie inférieure cage et
sécurisé lieu avec les anneaux de la pompe. Remplacez
les cordon d’alimentation.
• Réinstallez la cage de filtration et fermez les cinq loquets.
Le rangement hivernal
• Vous pouvez faire fonctionner la pompe par temps glacial
si désiré, mais elle devrait être enlevée si vous l’arrêtez
pour l’hiver. Débranchez le col fileté du raccord de sortie
et sortez la pompe du plan d’eau (gardez prudemment la
rondelle en caoutchouc plate). Nettoyez la pompe et les
grilles de la cage avec de l’eau douce et rangez la pompe
dans un endroit à l’abri du gel.
Diagnostic des pannes
• Débit d’eau réduit
– La pompe ou la plomberie peuvent être bouchées.
Il peut être nécessaire de nettoyer les grilles de filtration
et la turbine.
• Bourdonnement de la pompe et absence de
propulsion d’eau
– La pompe ou la plomberie peuvent être bouchées.
Il peut être nécessaire de nettoyer les grilles de filtration
et la turbine.
– Enlevez le couvercle du réservoir, inspectez et nettoyez
l’assemblage du rotor de turbine et la partie interne
de la pompe.
– Assurez-vous que rien ne bloque ou n’enveloppe
la turbine.
– Assurez-vous que la pompe reçoit la bonne tension.
• Pompe en panne
– L’interrupteur du disjoncteur de fuite à la terre (GFCI)
peut avoir été déclenché.
– La pompe ne reçoit pas la bonne tension.
• Télécommande ne fonctionne pas
– Assurez vous que l’interrupteur sur le récepteur est en
mode télécommande
– Vérifiez l’étiquette sur le dos de l’émetteur et le récepteur
pour s’assurer qu’ils sont appariés à la même fréquence.
– Assurez-vous que la batterie est installée correctement.
Remplacez la batterie si nécessaire.
• Si l’assemblage de la turbine du rotor et la partie interne
de la pompe contiennent des dépôts calcaires excessifs,
nettoyez avec un acide doux, comme du vinaigre blanc
ou du CLR, et une éponge de cuisine ou une brosse à
poils doux qui n’égratignera pas l’acier inoxydable. Ceci
éliminera les résidus calcaires et permettra à la turbine de
la pompe de tourner à nouveau.
• L’AquaForceMD est prête pour le remontage – Le
couvercle du réservoir ne s’emboîtera sur la pompe qu’en
faisant correspondre l’une contre l’autre les formes de
goutte d’eau du couvercle et de la pompe, le trou étant
bien aligné avec la tige de la bride du moteur de la pompe.
Remplacement de l’assemblage
du rotor de turbine
• Remarque – En
remplaçant l’assemblage
du rotor de turbine de
l’AquaForceMD dans le
réservoir de la pompe,
remarquez la bonne
orientation. La clé soulevée
sur la surface de la plaque
avant de la turbine devrait
être alignée à la cannelure
du boîtier de la pompe.
CLÉ SOULEVÉE
TIGE DE LA BRIDE
DE LA POMPE TROU DU COUVERCLE DE
LA POMPE À EAU
LA CANNELURE
• Enlevez les quatre vis qui retiennent le couvercle de la
chambre d’eau et inspectez l’assemblage du rotor à turbine.
