ULTR A™
WAT ER PUMP
Submersible
fountain, waterfall
and filter pump
For Models:
•400 (Item #91005)
•550 (Item #91006)
•800 (Item #91007)
•1100 (Item #91008)
•1500 (Item #91009)
•2000 (Item #91010)
Available in flow rates
from 400 to 2000 GPH.
INSTRUCTIONS & MAINTENANCE
Ultra™400/550/800/1100
Ultra™1500/2000
3
Y
E
A
R
W
A
R
R
A
N
T
Y
G
A
R
A
N
T
I
E
D
E
3
A
N
S
3
91054 - 91005, 91006, 91007, 91008, 91009, 91010 Ultra Pump Instructions D7.indd 1 10/3/14 3:12 PM

2
☎
US 1-866-877-6637 |
☎
CAN 1-866-766-3426 |www.aquascapeinc.com
VISIT OUR
WEBSITE
DOWNLOAD A
FREE COPY OF
OUR CATALOG
3 Year Warranty
The Aquascape Ultra™Pump is
guaranteed for three years from date
of purchase. Proof of purchase
required. Warranty does not cover
damage resulting from negligent
handling, misuse or lack of reasonable
maintenance for care. Warranty is valid
against defects due to material and the company’s
workmanship only. The sole obligation shall be to replace
the defective unit with a suitable replacement unit. Units
should be checked for proper operation prior to returning
as defective. No liability for loss or damage of any nature
or kind, whether arising out of or from the use of the
product, whether defective or not defective, is assumed by
Aquascape, Inc. or its affiliates.
☎ Contact Us
For more information about our company or products
please visit our website at www.aquascapeinc.com or
call (US) 1-866-877-6637 (CAN) 1-866-766-3426.
Thank you for choosing the Aquascape
Ultra™pump. At Aquascape, our goal
is to supply our customers with the best
valued products in water gardening.
We hope you enjoy your purchase and
thank you for choosing Aquascape.
Your Paradise. Our Passion.®
Table of Contents
Introduction …………………………………………… 3
Contents/Spare Parts ………………………………… 3
Safety Information……………………………………… 4
Installation ……………………………………………… 4
Operation and Maintenance ………………………… 6
Troubleshooting………………………………………… 8
3
Y
E
A
R
W
A
R
R
A
N
T
Y
G
A
R
A
N
T
I
E
D
E
3
A
N
S
3
ULTR A™
WAT ER PUMP
91054 - 91005, 91006, 91007, 91008, 91009, 91010 Ultra Pump Instructions D7.indd 2 10/3/14 3:12 PM

3
www.aquascapeinc.com |
☎
CAN 1-866-766-3426 |
☎
US 1-866-877-6637
Exploded View
Ultra™1100/1500/2000
Introduction
Aquascape Ultra™Pumps are the complete solution for
small ponds, fountains and water features. This all-in-
one kit includes a three-way diverter valve and multi-size
connection, making it adaptable to almost any hose or
tubing size. Ultra pumps are ideal for supplying water to
run fountains, water features, external filters and spitting
ornaments. This combination of energy-efficient mag-drive
performance, flow, and ease of maintenance make this
pump the ideal choice for discriminating pond owners.
Contents
(1) Ultra™Pump
Replacement Parts
Contact your local dealer for replacement parts required due to damage or wear.
Optional Accessories
Ultra Pump™Fountain Head Kits
If you currently own an Ultra Pump™and want to add a new dimension
to your pond with the addition of a fountain, Aquascape makes it simple
with the addition of the new Ultra Pump™Fountain Head Kit. Kit comes
complete with three fountain heads: Water Bell, Foaming Jet, and Daisy
Fountain along with an integrated diverter valve to adjust the fountain
head height, as well as allows for the diversion of water to an external
filter or waterfall.
1Front Cover
2Filter Sponge
3Water Chamber Assembly
4Impeller Assembly
5Rubber Feet
6Main Housing
7Back Cover
8¾”, 1”, 1½” Multi Hose Adapter
9½” Barb Valve
1Front Cover
2Filter Sponge
3Water Chamber Assembly
5Impeller Assembly
5Rubber Feet
6Main Housing
7Back Cover
8¾” x ¾”, 1”, 1¼”
Multi Hose Adapter
9¾” 3-way Valve
10 ¾” x 1”, 1¼”, 1½” Multi Hose
Adaptor (1500 & 2000)
Parts List For Models 400/550/800 only Parts List For Models 1100/1500/2000 only
#91055 Ultra™Pump
Discharge Fittings Kit
For Models 400/550/800
(1) ½” x ½” Barb Valve
(1) ½” Multi Hose Adapter
x ¾”, 1”, 1¼”
½” Valve
(Ultra™400,
550, 800)
1”, 1¼”, 1½”
Multi Hose Adapter
(Ultra™1500, 2000)
¾”, 1”, 1¼”
Multi Hose
Adapter
¾” 3 -Way Valve
(Ultra™1100,
1500, 2000)
Pump
Model
Front
Cover Kit
Filter
Sponge Impeller Kit
Discharge
Fittings Kit
400 91050 91033 (4/pkg) 91039 91055
550 91051 91034 (4/pkg) 91040 91055
800 91051 91035 (4/pkg) 91041 91055
1100 91052 91036 (2/pkg) 91042 91057
1500 91053 91037 (2/pkg) 91043 91057
2000 91053 91038 (2/pkg) 91044 91057
Ultra™Pump Fountain Head Kit Specs
Model # Kit Item #
Waterbell
Fountain
Spray Diameter Foaming Jet Spray Height Daisy Fountain Spray Height
Ultra™400 91045 up to 12” up to 12” up to 40”
Ultra™550 91045 up to 15” up to 16” up to 47”
Ultra™800 91045 up to 21” up to 18” up to 52”
Ultra™1100 91046 up to 31” up to 20” up to 76”
Ultra™1500 91046 up to 34” up to 22” up to 86”
Ultra™2000 91046 up to 36” up to 24” up to 96”
Waterbell Foaming Jet Daisy Fountain Head Kit
#91057 Ultra™Pump
Discharge Fittings Kit
For Models 1100/1500/2000
(1) ¾” Multi Hose Adapter
x ¾”, 1”, 1¼”
(1) ¾” 3-Way Valve x ¾”
Barbed Discharge
(1) ¾" Multi Hose Adapter
x 1”, 1¼”, 1½” (1500 & 2000)
4
31
2
1
7
5
9
8
23
4
6
2
34
1
1
9
7
8
10
2
3
5
4
6
Exploded View
Ultra™400/550/800
91054 - 91005, 91006, 91007, 91008, 91009, 91010 Ultra Pump Instructions D7.indd 3 10/3/14 3:12 PM

4
☎
US 1-866-877-6637 |
☎
CAN 1-866-766-3426 |www.aquascapeinc.com
VIDEO ON ULTRA
PUMP MAINTENANCE &
TROUBLESHOOTING TIPS.
Safety Information
WARNING: Risk of electric shock – This pump
has not been approved for use in swimming
pool or marine areas.
WARNING: To provide continued protection
against risk of electric shock, connect to
properly grounded, ground fault circuit
interrupter (GFCI) outlets only, using the
following guidelines:
(A) Have a qualified electrician install a properly
grounded receptacle outlet, acceptable for outdoor
use and protected from snow and rain.
(B) Inspect cord before using.
(C) Do not use extension cords.
(D) Any wiring of pumps should be performed by a
qualified electrician to ensure code compliance
and user safety.
(E) Unplug pump at receptacle outlet when not
in use or before removal from pond.
(F) To reduce risk of electrical shock, all wiring
and junction connections should be made per local
codes. Requirements may vary depending on usage
and location.
(G) The power cable should be protected at all times to
avoid punctures, cuts, bruises and abrasions.
(H) Never handle power cords with wet hands.
(I) Do not remove cord and strain relief. Do not
connect conduit to pump.
(J) Do not use power cable to lift pump.
Installation
• Always operate the pump fully submerged. Failure to do so
will overheat the pump and cause it to fail, thus voiding the
warranty. DO NOT OPERATE DRY!
• Use only in fully assembled state, paying particular
attention to be sure that both the filter screen and sponge
are attached to the pump. Failure to operate the pumps
without these filter screens will allow large debris to enter
the pump causing the pump to fail, voiding the warranty.
• Do not wear loose clothing that may become entangled
in the impeller or other moving parts.
• Keep clear of suction and discharge openings.
DO NOT insert fingers in pump with power connected.
• Do not pump hazardous materials or liquids other than
water, such as oil, or organic solvents.
• Do not block or restrict discharge.
• Products returned must be cleaned, sanitized, or
decontaminated, as necessary, prior to shipment to ensure
that employees will not be exposed to health hazards in
handling said material. All applicable laws and regulations
shall apply.
IMPORTANT: Aquascape, Inc. is not responsible
for losses, injury, or death resulting from a failure
to observe these safety precautions, misuse or
abuse of pumps or equipment.
Ultra™Pump Specifications
• Input Voltage: 120V AC
• Input Frequency: 60 Hz
• Submersible pump
• For outdoor or indoor use
• Thermally protected
• This pump has been evaluated for use with water only
• Input Amps & Wattage: See chart on next page
91054 - 91005, 91006, 91007, 91008, 91009, 91010 Ultra Pump Instructions D7.indd 4 10/3/14 3:12 PM

Ultra™Pump Specs
Model Number 400 550 800 1100 1500 2000
Item Number #91005 #91006 #91007 #91008 #91009 #91010
Maximum Flow Rate 370 GPH 528 GPH 793 GPH 1110 GPH 1480 GPH 1982 GPH
Maximum Head Height 7.55 ft 7.87 ft 9.19 ft 12.14 ft 16.4 ft 20.01 ft
Motor Type Mag-Drive Mag-Drive Mag-Drive Mag-Drive Mag-Drive Mag-Drive
Wattage 24 33 58 92 153 250
Amperage .40 .55 .80 .85 1.46 2.60
Power Cord Length 12 ft 12 ft 25 ft 25 ft 25 ft 25 ft
Discharge Hose Diameter ½", ¾", 1", 1¼" ½", ¾", 1", 1¼" ½", ¾", 1", 1¼" ¾", 1", 1¼" ¾", 1", 1¼", 1½" ¾", 1", 1¼", 1½"
Warranty 3 Year Limited 3 Year Limited 3 Year Limited 3 Year Limited 3 Year Limited 3 Year Limited
5
www.aquascapeinc.com |
☎
CAN 1-866-766-3426 |
☎
US 1-866-877-6637

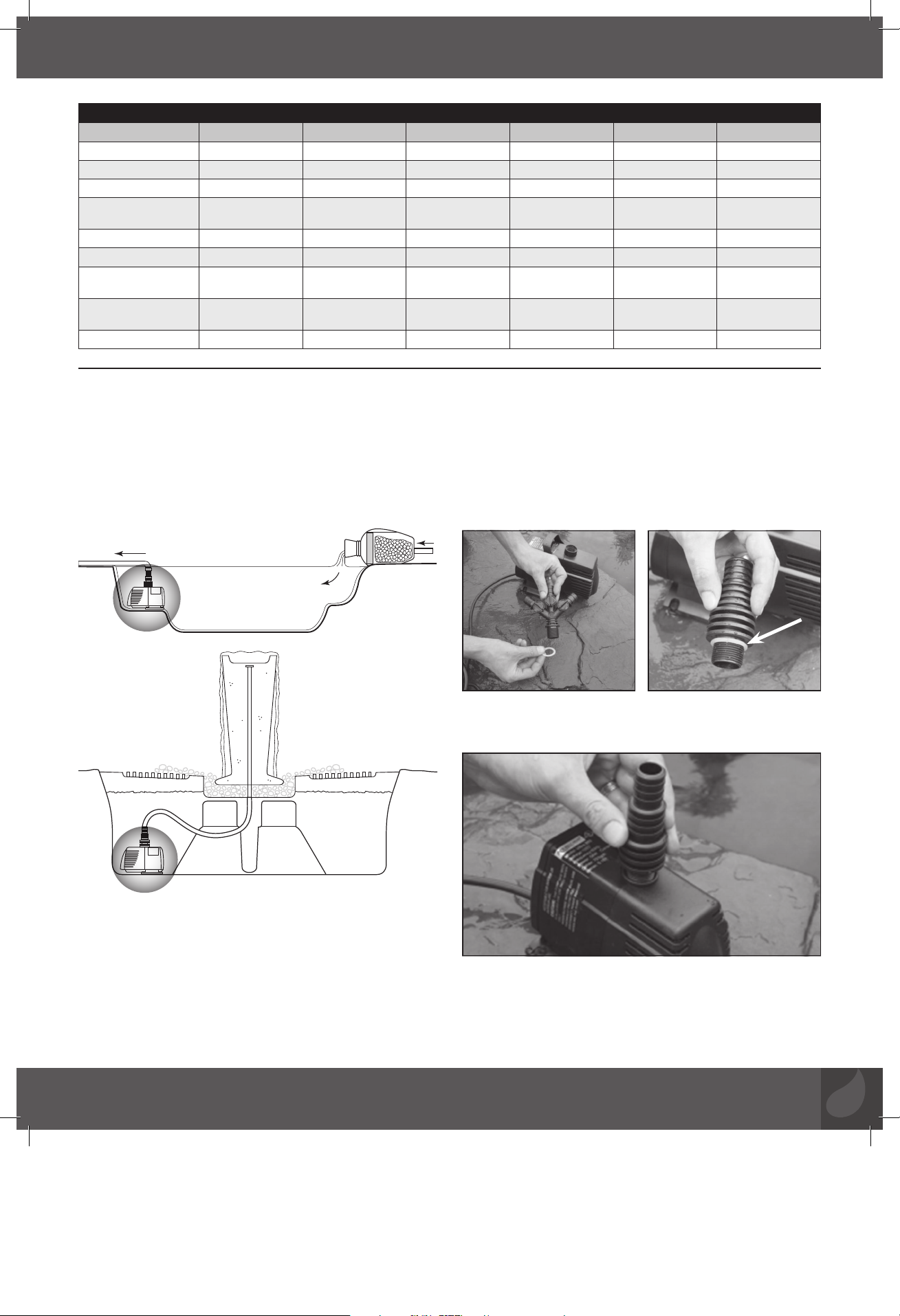

Typical Installation in a Pond or Decorative Fountain
• The Ultra™Pump is designed to be submerged directly into
the pond or decorative fountain container. To maximize pond
circulation, locate the pump as far away as possible from the
location of the water entering back into the water feature.
Pond with external filter
Decorative Fountain
• The Multi Hose Adapter will accommodate
different diameters of tubing.
• The Ultra™Pump includes an assortment of fittings to
choose from. Select the appropriate fitting(s) needed for
your application. Slip the O-ring seal over the threaded
portion of the fitting.
• The Ultra™Pump is designed with a base that orientates
the discharge vertically. If space is limited or plumbing
set-up requires the discharge to be positioned horizontally,
the pump can be positioned on its side.
• It is recommended that the pump NOT be positioned in
the deepest area of the pond. This will protect the fish by
preventing the pond from completely draining in the case of
leak in the plumbing or filter. Bricks or stones can be used,
if needed, to raise the pump up off the bottom of the pond.
91054 - 91005, 91006, 91007, 91008, 91009, 91010 Ultra Pump Instructions D7.indd 5 10/3/14 3:12 PM

6
☎
US 1-866-877-6637 |
☎
CAN 1-866-766-3426 |www.aquascapeinc.com
• The convenient 3-Way
Diverter Fitting provides
you with the ability to
connect and adjust the
flow rates to as many as
three different pumping
locations. Simply adjust
the valve on the 3-Way
Diverter Fitting to dial in
the desired water flow.
If you are not using all
three valves, close off the
unused valve to maximize
the amount of water flow
to the remaining valves.
• If using a diameter pipe larger than the smallest section
of the Multi Hose Adapter, trim off the smaller sections
to avoid any flow restriction.
• Attach tubing to the fitting. If tubing is loose on fitting
use a hose clamp (not included) to secure tubing onto
the fitting.
• In some instances the tubing/hose may be tight and
difficult to use with hose fitting barbs. If this is the case
we recommend heating the hose with the use of a hair
dryer or simply dipping the hose for a few seconds in very
hot water. Lubrication can also be used; we recommend
silicone grease or olive oil. We recommend putting the

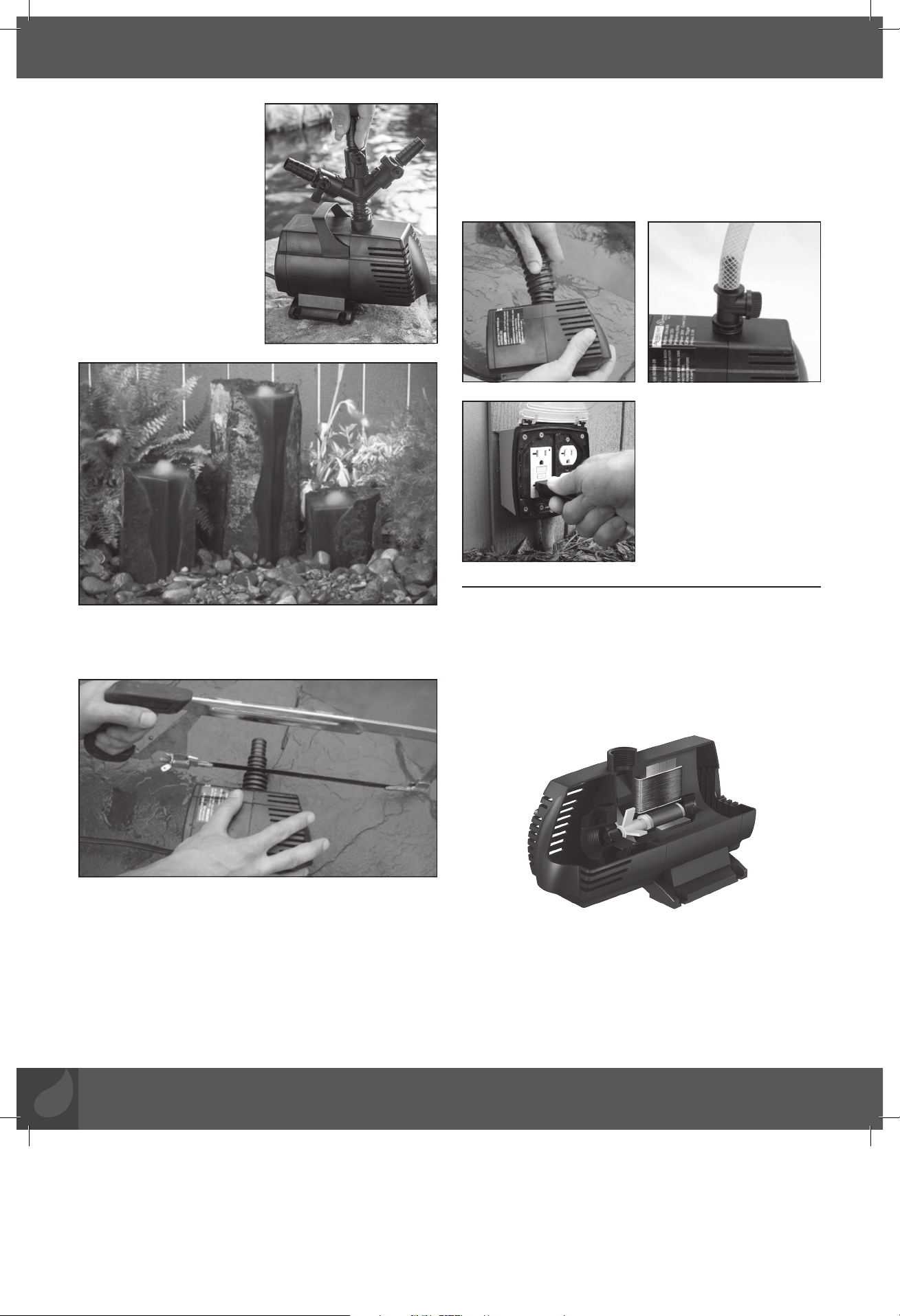

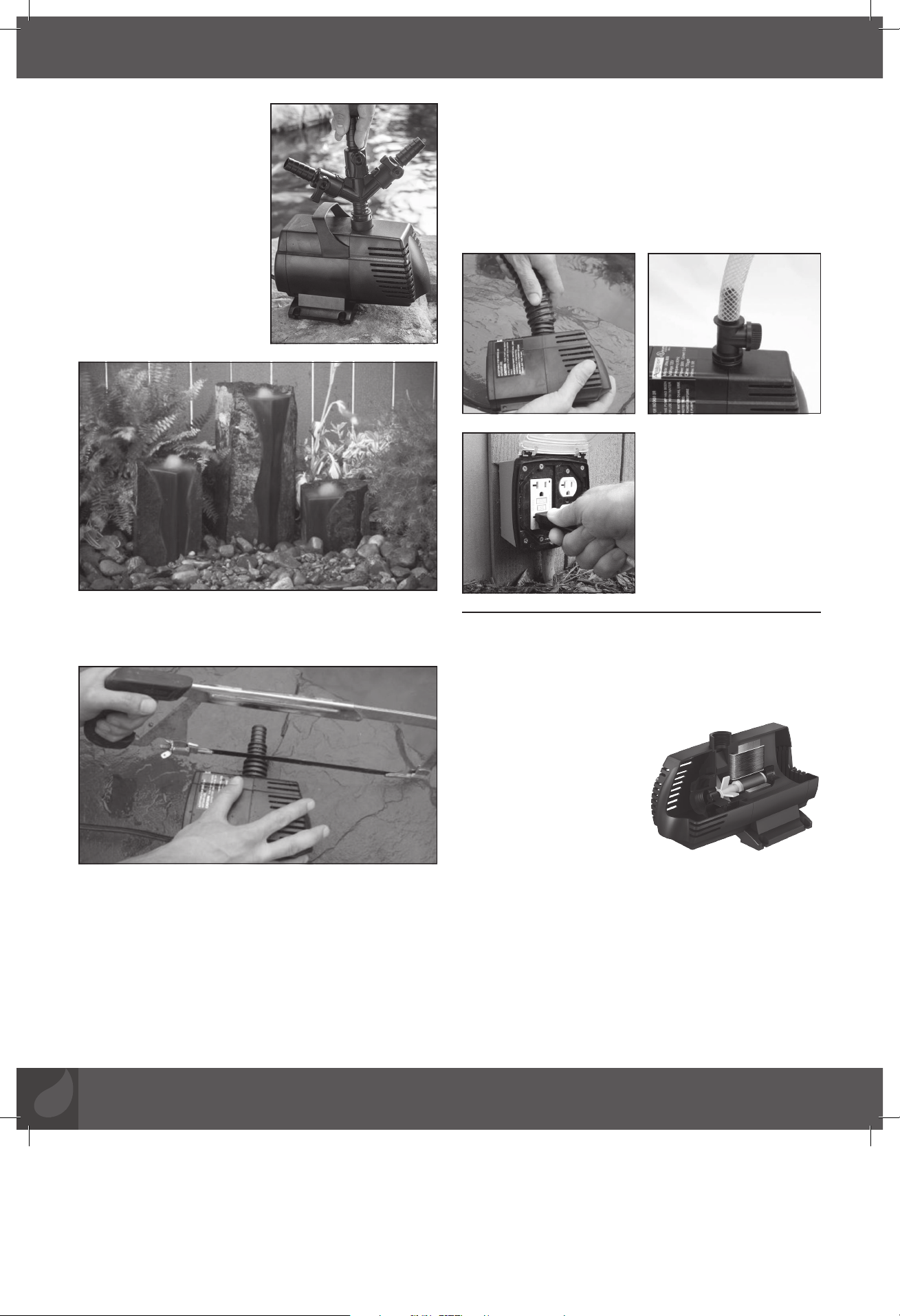

• Connect the pump to an
outlet that is protected by
a ground fault interrupter.
Once the pump is running
and water is circulating
through the filter(s) or
waterfalls, check for
any fitting or waterfall
leaks where the external
connections are made.
Operation and Maintenance
• Filter Screens – Do not remove the pump cover-
inlet screen or filter sponge while operating the pump.
Operating the pump without the front cover or filter sponge
can allow large debris to enter the pump causing the
pump to fail, thus voiding the warranty.
• Filter Screen Cleaning – We recommend inspecting
your pump on a regular basis to make sure it is functioning
properly. Always disconnect the power before performing
maintenance on the pump. If you notice the water flow rate
is diminished, it may be due to the pump’s filter screen or
sponge becoming clogged with debris. In many cases the
clogged screen can be cleaned by reaching in to the pump
and removing, by hand, any debris from the filter screen. If
fitting on the filter before attaching the tubing/hose. Once
the fitting is in place, attach the tubing/hose onto the fitting
with a twisting motion pushing it into place.
• Connect the other end of the pump tubing to the pond
filter, such as a biological filter, waterfall spillway or
pressurized filter or to a decorative fountain or spitter.
91054 - 91005, 91006, 91007, 91008, 91009, 91010 Ultra Pump Instructions D7.indd 6 10/3/14 3:12 PM

7
www.aquascapeinc.com |
☎
CAN 1-866-766-3426 |
☎
US 1-866-877-6637
• The outer screen is designed to pop off when it is gently
pulled from either side.
• If your rotor assembly impeller and internal pump body
have excessive scale build-up, clean with a mild acid, such
as white vinegar or non-abrasive calcium, lime and rust
remover product using a sponge or soft-bristled brush
that won’t scratch. Removing scale build-up will allow your
pump to run like new again.
• The pre-filter sponge is designed to protect the pump
from fine particles, such as sand or other pond debris, that
could clog or damage the interior of the pump. Clean the
filter sponge using a bucket of pond water or rinse off with
a garden hose.
Replacing the Impeller
• The impeller assembly is the only moving part on the
Ultra™Pump and will experience wear and tear. If
you’ve cleaned the pump, as described above, and still
experience poor pump performance, it is most likely time
to replace the impeller. Replacing the impeller is extremely
easy. Replacement Impeller Kits are available through your
local Aquascape®dealer.

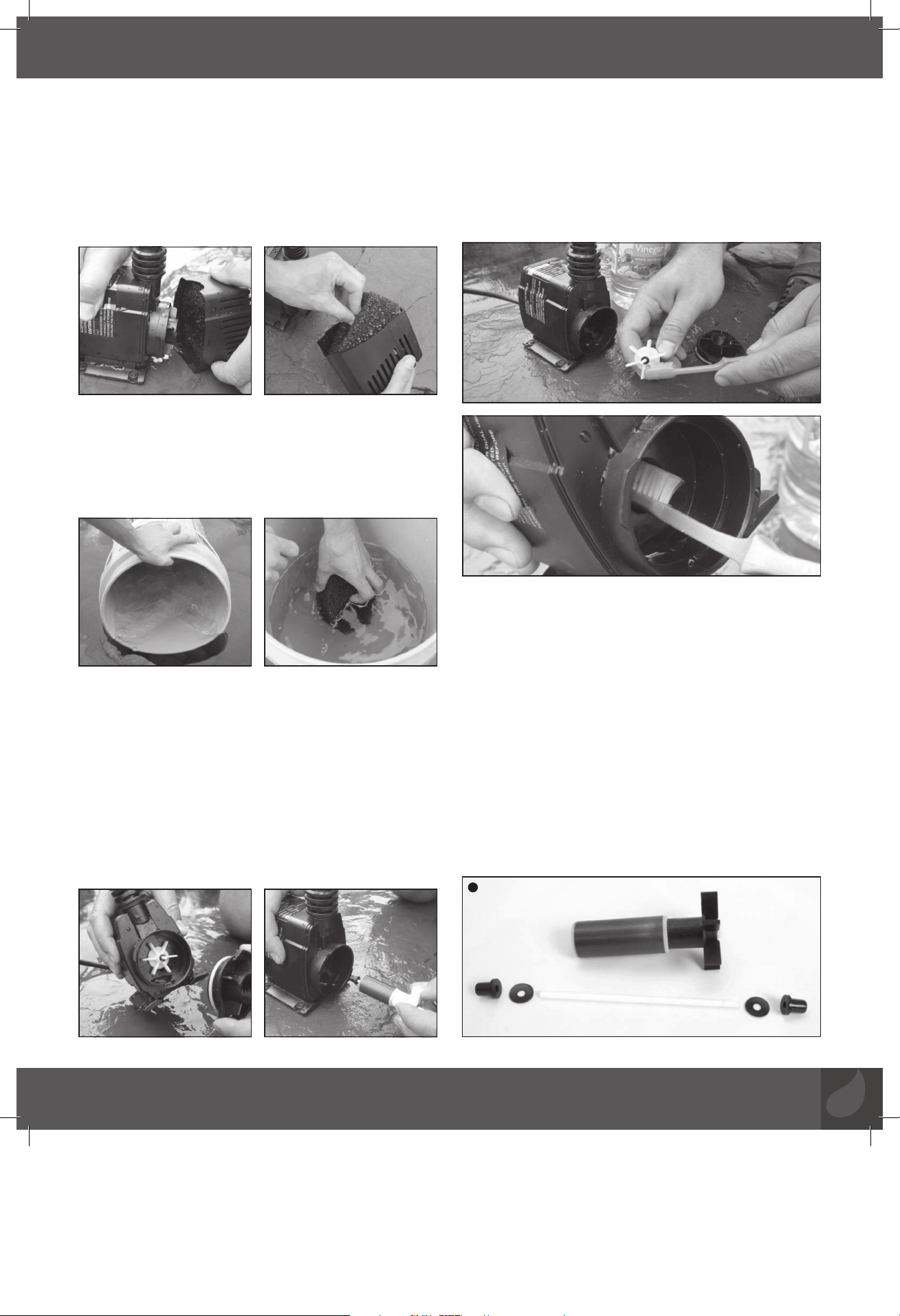

1a. Note the orientation of parts in the photo below.
The replacement impeller kits include all parts shown.
Make sure to remove all of the original parts from
the inside of the pump before installing the replacement
impeller kit.
• Internal Pump Cleaning – If you have thoroughly
cleaned the filter screen and sponge on the pump and still
have diminished flow rates, you will need to remove the
water cover chamber by rotating it about ¼ turn counter
clockwise past the tabs and pulling it off. This will expose
the impeller assembly to allow for closer inspection.
Carefully remove the impeller from the pump, being careful
not to lose the two plastic bearing washers on either end
of the impeller or the centering bushings that center the
ceramic impeller shaft on both ends.
1a
there is a lot of debris and/or the debris is difficult to clean,
you may need to remove the pump from the pond or basin
for a more thorough cleaning. A garden hose can be used
to spray off any debris stuck on the filter screen or sponge.
Be sure to replace both the screen and sponge and make
sure they are firmly attached to the pump body, before
lowering the pump back into the water.
91054 - 91005, 91006, 91007, 91008, 91009, 91010 Ultra Pump Instructions D7.indd 7 10/3/14 3:12 PM

Document Created by: Sikich Graphic Design & Marketing Services
Document Creator Contact Information:
Sikich Graphic Design & Marketing Services
1300 Iroquois Ave., Suite 260
Naperville, IL 60563
p 630.717.7515
f 630.717.7150
Document Designer: Rick Byers Client Aquascape, Inc.
Designer E-Mail: [email protected] Client Contact Scott Rhodes
Icon Job Number: 11088796 Client Contact E-Mail [email protected]
Number of Colors 1/1 Client P.O. Number 110141
Number of Pages 8Client Job Description: 39000 Pond De-Icer 300-Watt Instructions 08-11
Flat Size (W x H) 17” x 11” Folded Size (W x H x D) 8.5” x 11”
8
☎
US 1-866-877-6637 |
☎
CAN 1-866-766-3426 |www.aquascapeinc.com
For more information about our company or products, please visit our website at www.aquascapeinc.com
or call us at (US) 1-866-877-6637 (CAN) 1-866-766-3426
©2014 Aquascape, Inc. • All Worldwide Rights Reserved
• Winter Storage – If concerned about possible freeze
damage, disconnect the tubing from the discharge fitting
and remove the pump from the water. Clean the pump
and inlet screens with fresh water and store the pump in
a frost-free location. The pump can be run during cold
weather, if desired, but should be removed in the event of
a power failure to prevent any freeze damage to either the
pump or the piping.
Troubleshooting
• Reduced Water Flow
– It may be necessary to clean the front
cover, filter sponge and impeller.
• Pump Hums and Doesn’t Push Water
– It may be necessary to clean the front cover,
filter sponge and impeller.
– Remove the water chamber cover and inspect
and clean the impeller rotor assembly and
internal pump body.
– Make sure nothing is blocking
or wrapped around the impeller.
– Make sure the pump is receiving the correct voltage.
• Pump Not Working
– The ground-fault circuit-interrupter (GFCI)
may have tripped
– The pump is not receiving the correct voltage.
91054.11276
1b. A centering bushing is required on both ends of the
impeller shaft; one bushing is located inside the pump
and an outer bushing sits in the Water Chamber Cover.
2. Slide the first interior bearing washer onto the ceramic shaft.
3. Place the ceramic impeller shaft into the pump, checking
to be sure the centering bushing seats inside the pump.
4. Carefully slide the impeller back onto the shaft. Use
caution: the Impeller Assembly is magnetic and will be
forcefully pulled back into the pump.
5. Install second outer bearing washer over the
impeller shaft.
6. Replace Water Chamber Assembly, containing the
impeller shaft centering bushing by sliding it over the
impeller shaft and then rotating it clockwise to lock it
into place over the tabs on the pump housing.
7. Replace the Pump Cover and Filter Sponge by snapping
them back onto the pump housing.
2
1b 5
6
73
4
INSTRUCTIONS ET ENTRETIEN
91054 - 91005, 91006, 91007, 91008, 91009, 91010 Ultra Pump Instructions D7.indd 8 10/3/14 3:12 PM

Document Created by: Sikich Graphic Design & Marketing Services
Document Creator Contact Information:
Sikich Graphic Design & Marketing Services
1300 Iroquois Ave., Suite 260
Naperville, IL 60563
p 630.717.7515
f 630.717.7150
Document Designer: Rick Byers Client Aquascape, Inc.
Designer E-Mail: [email protected] Client Contact Scott Rhodes
Icon Job Number: 11088796 Client Contact E-Mail [email protected]
Number of Colors 1/1 Client P.O. Number 110141
Number of Pages 8Client Job Description: 39000 Pond De-Icer 300-Watt Instructions 08-11
Flat Size (W x H) 17” x 11” Folded Size (W x H x D) 8.5” x 11”
www.aquascapeinc.com
Pompe submersible
pour fontaine,
cascades et filtre
Pour les modèles suivants :
•400 (article no91005)
•550 (article no91006)
•800 (article no91007)
•1100 (article no91008)
•1500 (article no91009)
•2000 (article no91010)
Disponible en débits
de 1514 à 7570 L/h
UltraMC 400/550/800/1100
UltraMC 1500/2000
ULTR AMC
WAT ER PUMP
3
Y
E
A
R
W
A
R
R
A
N
T
Y
G
A
R
A
N
T
I
E
D
E
3
A
N
S
3
INSTRUCTIONS ET ENTRETIEN
91054 - 91005, 91006, 91007, 91008, 91009, 91010 Ultra Pump Instructions D7.indd 9 10/3/14 3:12 PM

10
☎
US 1-866-877-6637 |
☎
CAN 1-866-766-3426 |www.aquascapeinc.com
Merci d’avoir choisi la pompe à plan
d’eau UltraMC.Chez Aquascape, notre
but est de fournir à nos clients des
produits de la plus haute qualité pour le
jardinage aquatique. Nous espérons que
vous aimerez votre achat et nous vous
remercions d’avoir choisi Aquascape.
Votre paradis. Notre passion.MD
VISITEZ NOTRE
SITE WEB
EFFECTUEZ UNE
RECHERCHE
DANS NOTRE
CATALOGUE
Garantie de trois ans
La pompe UltraMC pour plan d’eau a
une garantie de trois ans à partir de la
date d’achat. Une preuve d’achat est
exigée. La garantie ne couvre pas les
dégâts résultant de la négligence de
manutention, d’une mauvaise utilisation,
ou de l’entretien ou de soins défaillants.
La garantie est valable contre les défauts dans les
matériaux et les défauts de fabrication seulement. Le
remplacement de l’unité défectueuse par une unité
de rechange appropriée sera la seule obligation. Les
unités devront être vérifiées afin de s’assurer de leur
bon fonctionnement avant de les retourner en tant
qu’unité défectueuse. Aquascape inc. ou ses filiales
n’assumeront aucune responsabilité en cas de perte
ou de dégâts de n’importe quelle nature, provenant ou
résultant de l’utilisation du produit, défectueux ou non.
☎ Nous joindre
Pour plus de renseignements au sujet de notre société ou
de nos produits, veuillez visiter notre site Web au www.
aquascapeinc.com ou téléphonez sans frais au 1 866 766
3426, au Canada, ou au 1 866 877 6637, aux États-Unis.
Table des matières
Introduction ………………………………………… 11
Contenu et pièces de rechange …………………… 11
Renseignements de sécurité ……………………… 12
Mode d’emploi ……………………………………… 12
Fonctionnement et entretien ……………………… 14
Diagnostic des pannes……………………………… 16
3
Y
E
A
R
W
A
R
R
A
N
T
Y
G
A
R
A
N
T
I
E
D
E
3
A
N
S
3
ULTR AMC
WAT ER PUMP
91054 - 91005, 91006, 91007, 91008, 91009, 91010 Ultra Pump Instructions D7.indd 10 10/3/14 3:12 PM

11
www.aquascapeinc.com |
☎
CAN 1-866-766-3426 |
☎
US 1-866-877-6637
Introduction
Les pompes Aquascape UltraMC sont la solution complète pour
de petits plans d’eau, des fontaines et des aménagements
aquatiques. Cet ensemble tout-en-un inclut une vanne
directionnelle à trois voies et un raccord de tuyau à tailles
multiples le rendant adaptable à presque n’importe quel tuyau
ou taille de tube. Les pompes Ultra sont idéales pour fournir de
l’eau aux fontaines, aux aménagements aquatiques, aux filtres
externes et aux ornements cracheurs d’eau. La combinaison
d’un excellent rendement en efficacité énergétique, du maintien
de niveau d’eau élevé et d’une facilité d’entretien fait de cette
pompe le choix idéal des propriétaires de plan d’eau exigeants.
Pièces de remplacement : Pour toute pièce endommagée ou usée,
veuillez joindre votre concessionnaire pour trouver les pièces de rechange requises.
Accessoires facultatifs :
Ensemble de têtes de fontaine pour la pompe UltraMC
Si vous possédez une pompe UltraMC et que vous voulez ajouter une
nouvelle dimension à votre plan d’eau en y installant une fontaine,
Aquascape vous simplifie la tâche grâce au nouvel ensemble de têtes
de fontaine pour la pompe UltraMC. Cet ensemble inclut trois têtes de
fontaine : une cloche d’eau, un jet moussant et une fontaine marguerite
en plus d’une vanne directionnelle intégrée pour ajuster la hauteur de la
fontaine tout en permettant à l’eau d’être redirigée vers un filtre externe
ou une cascade.
Caractéristiques techniques des têtes de fontaine de la pompe Ultramc
Modèle no
Trousse
article no
Fontaine cloche d’eau
Diamètre du jet
Jet moussant
Hauteur du jet
Fontaine marguerite
Hauteur du jet
UltraMC 400 91045 Jusqu’à 30,48 cm Jusqu’à 30,48 cm Jusqu’à 101,6 cm
UltraMC 550 91045 Jusqu’à 38,1 cm Jusqu’à 40,64 cm Jusqu’à 119,38 cm
UltraMC 800 91045 Jusqu’à 53,34 cm Jusqu’à 45,72 cm Jusqu’à 132,08 cm
UltraMC 1100 91046 Jusqu’à 78,73 cm Jusqu’à 50,8 cm Jusqu’à 193,04 cm
UltraMC 1500 91046 Jusqu’à 86,36 cm Jusqu’à 55,88 cm Jusqu’à 218,44 cm
UltraMC 2000 91046 Jusqu’à 91,44 cm Jusqu’à 60,96 cm Jusqu’à 243,84 cm
Cloche d’eau Jet moussant Fontaine marguerite Trousse de têtes
de fontaines
Modèle
de pompe
Ensemble
de couvercle
frontal Éponge de filtration Ensemble de turbine
Ensemble de
raccords de
sortie d’eau
400 91050 91033 (4/pkg) 91039 91055
550 91051 91034 (4/pkg) 91040 91055
800 91051 91035 (4/pkg) 91041 91055
1100 91052 91036 (2/pkg) 91042 91057
1500 91053 91037 (2/pkg) 91043 91057
2000 91053 91038 (2/pkg) 91044 91057
1Couvercle frontal
2Éponge de filtration
3Assemblage du réservoir
4Assemblage du turbine
5Support de caoutchouc
6Boîtier principal
7Couvercle arrière
8Adaptateur de tuyau multiple
de 1,9 cm vers 1,9 cm, 2,54 cm
et 3,17 cm
9Raccord rapide cannelé de
1,9 cm vers 1,3 cm
1Couvercle frontal
2Éponge de filtration
3Assemblage du réservoir
4Assemblage du turbine
5Support de caoutchouc
6Boîtier principal
7Couvercle arrière
8Adaptateur de tuyau multiple
de 1,9 cm vers 1,9 cm,
2,54 cm et 3,17 cm
9Sortie d’eau cannelée de 1,9 cm
avec vanne à 3 voies de 1,9 cm
10 Adaptateur de tuyau multiple
de 1,9 cm vers 2,54 cm et
3,17 cm (1500 et 2000)
Liste des pièces 400/550/800
seulement Liste des pièces
1100/1500/2000
seulement
Contenu
(1) pompe UltraMC
no91055 La Pompe UltraMC
ensemble de pièces
pour les modèles 400/550/800 seulement
(1) raccord rapide cannelé de
1,27 cm vers 1,3 cm
(1) adaptateur de tuyau multiple de
1,27 cm vers 1,9 cm, 2,54 cm
et 3,17 cm
no91057 La Pompe UltraMC
ensemble de pièces
pour les modèles 1500/2000 seulement :
(1) adaptateur de tuyau multiple de
1,9 cm vers 1,9 cm, 2,54 cm et
3,17 cm
(1) sortie d’eau cannelée de 1,9 cm
avec vanne
à 3 voies de 1,9 cm
(1) adaptateur de tuyau multiple de
1,9 cm vers x 2,54 cm, 3,17 cm et
3,8 cm (1500 et 2000)
Valve de 1,27 cm
(Ultra
MC
400,
550, 800)
Adaptateur de tuyau
multiple de 2,54cm,
3,17cm, 3,81 cm
(Ultra
MC
1500, 2000)
Adaptateur de
tuyau multiple de
1,9cm, 2,54cm,
3,17cm
Robinet à 3 voies de
1,9 cm (Ultra
MC
1100,
1500, 2000)
Vue éclatée de l’UltraMC
1100/1500/2000
2
34
1
1
9
7
8
10
2
35
4
6
4
31
2
1
7
5
9
8
23
4
6
Vue éclatée de l’UltraMC
400/550/800
91054 - 91005, 91006, 91007, 91008, 91009, 91010 Ultra Pump Instructions D7.indd 11 10/3/14 3:12 PM

12
☎
US 1-866-877-6637 |
☎
CAN 1-866-766-3426 |www.aquascapeinc.com
Renseignements de sécurité
MISE EN GARDE : risque de choc électrique
– Cette pompe n’a pas été approuvée pour
une utilisation en piscine ou en zones marines.
MISE EN GARDE : Afin d’assurer une
protection continue contre le risque de
décharge électrique, ne branchez le cordon
qu’à une prise d’alimentation avec mise à la
terre, en observant les directives suivantes :
(A) Faites installer une prise de courant correctement
mise à la terre convenant à une utilisation extérieure
et protégée de la neige et de la pluie
(B) Inspectez le cordon d’alimentation avant l’utilisation
(C) N’utilisez pas de rallonge électrique
(D) Tout câblage relié à la pompe devrait être exécuté par
un électricien qualifié pour être en conformité avec les
normes et s’assurer de la sécurité de l’utilisateur
(E) Débranchez la pompe de la prise de courant lorsque
vous ne vous en servez pas ou avant de la sortir du
plan d’eau
(F) Pour réduire le risque de décharge électrique,
tout le câblage et les raccordements de jonction
devraient être exécutés selon les normes locales. Les
exigences peuvent varier en fonction de l’utilisation et
de l’emplacement
(G) Le câble électrique devrait être protégé en tout
temps pour éviter les perforations, les coupures, les
ecchymoses et les abrasions
(H) Ne manipulez jamais les cordons d’alimentation avec
les mains humides
(I) N’enlevez pas le cordon et le dispositif de réduction
de la tension. Ne joignez pas le conduit à la pompe
(J) Ne soulevez pas la pompe par le cordon
d’alimentation.
Mode d’emploi
• La pompe doit toujours être submergée lors de son
utilisation sinon elle pourrait surchauffer entraînant ainsi sa
défaillance et annulant de ce fait la garantie. NE FAITES
PAS FONCTIONNER LA POMPE À SEC!
• Utilisez seulement lorsque la pompe est entièrement
assemblée, en prêtant une attention particulière pour que
la grille de filtration et l’éponge soient fixées à la pompe.
Faire fonctionner la pompe sans la grille de filtration
permettra à des débris de grande taille d’entrer dans la
pompe entraînant ainsi sa défaillance et annulant de ce
fait la garantie.
• Ne portez pas de vêtements amples qui peuvent
s’empêtrer dans la turbine ou dans d’autres pièces
en mouvement.
• Restez à l’écart des sorties et des entrées d’eau.
N’INSÉREZ PAS de doigts dans la pompe lorsqu’elle
est branchée.
• Ne pompez pas de matières dangereuses ou des liquides,
tels que l’huile, l’eau salée ou les solvants biologiques.
• Ne bloquez ni ne restreignez la sortie de la pompe.
• Les produits retournés doivent être nettoyés, désinfectés ou
décontaminés au besoin, avant l’expédition pour s’assurer
que les employés ne soient pas exposés à des risques pour
la santé lors de la manutention dudit matériel. Toutes lois et
tous règlements en vigueur seront applicables.
IMPORTANT: Aquascape inc. n’est nullement
responsable des pertes, blessures ou décès
résultant du non-respect de ces consignes,
d’une mauvaise utilisation ou d’une utilisation
abusive de la pompe ou de l’équipement.
Cahier des caractéristiques techniques
de la pompe UltraMC
• Tension d’entrée : 120V a.c.
• Fréquence d’entrée : 60 Hz
• Pompe submersible
• Pour utilisation extérieure ou intérieure
• Protection thermique
• Pompe évaluée en utilisation avec de l’eau seulement
• Intensité de courant d’entrée et puissance en watts :
voir diagramme ci-dessous
VIDÉO SUR L’ENTRETIEN ET
CONSEILS DE DÉPANNAGE
UNE POMPE ULTRAMC.
91054 - 91005, 91006, 91007, 91008, 91009, 91010 Ultra Pump Instructions D7.indd 12 10/3/14 3:12 PM

Caractéristiques techniques des pompes UltraMC
Numéro de modèle 400 550 800 1100 1500 2000
Numéro de l’article No91005 No91006 No91007 No91008 No91009 No91010
Débit maximal 1 400,5 L/h 1 998,5 L/h 3001,5 L/h 4163,5 L/h 5601,8 L/h 7501,9 L/h
Hauteur maximale 2,30 m 2,40 m 2,80 m 3,70 m 5,00 m 6,10 m
Type de moteur
Entraînement
magnétique
Entraînement
magnétique
Entraînement
magnétique
Entraînement
magnétique
Entraînement
magnétique
Entraînement
magnétique
Puissance en watts 24 33 58 92 153 250
Intensité de courant 0,40 0,55 0,80 0,85 1,46 2,60
Longueur de cordon
d’alimentation 3,66 m 3,66 m 7,62 m 7,62 m 7,62 m 7,62 m
Diamètre du boyau
de sortie d’eau
1,27 cm, 9 cm,
2,54 cm, 3,17 cm
1,27 cm, 9 cm,
2,54 cm, 3,17 cm
1,27 cm, 9 cm,
2,54 cm, 3,17 cm
9 cm, 2,54 cm,
3,17 cm
9 cm, 2,54 cm,
3,17 cm, 3,81 cm
9 cm, 2,54 cm,
3,17 cm, 3,81 cm
Garantie Limitée de 3 ans Limitée de 3 ans Limitée de 3 ans Limitée de 3 ans Limitée de 3 ans Limitée de 3 ans
13
www.aquascapeinc.com |
☎
CAN 1-866-766-3426 |
☎
US 1-866-877-6637
Installation standard dans un plan d’eau ou une
fontaine décorative
• La pompe UltraMC est conçue pour être submergée
directement dans le plan d’eau ou le réservoir de la
fontaine décorative. Pour maximiser la circulation d’eau
dans le bassin, placez la pompe aussi loin que possible
de l’emplacement où l’eau entrera à nouveau dans
l’aménagement aquatique.
• La pompe UltraMC est conçue avec une base qui permet
à l’évacuation d’eau d’être orientée verticalement. Si
l’espace est limité ou que l’installation de plomberie exige
une évacuation horizontale, la pompe peut être placée
sur son côté.
• Il est recommandé de NE PAS placer la pompe dans
la partie la plus profonde du plan d’eau. Ceci protégera
les poissons en empêchant le plan d’eau de se vider
complètement en cas de fuite dans la plomberie ou
le filtre. Des briques ou des pierres peuvent être utilisées,
si nécessaire, pour surélever la pompe du fond du
plan d’eau.
• La pompe UltraMC comprend un vaste assortiment de
raccords parmi lequel choisir. Sélectionnez le raccord
ou les raccords appropriés à votre installation. Glissez
le joint torique autour de la portion filetée du raccord.
• Les raccords étagés d’entrée et de sortie sont compatibles
avec des tuyaux de diamètres différents.
Plan d’eau avec filtre externe
Fontaine décorative
91054 - 91005, 91006, 91007, 91008, 91009, 91010 Ultra Pump Instructions D7.indd 13 10/3/14 3:12 PM

14
☎
US 1-866-877-6637 |
☎
CAN 1-866-766-3426 |www.aquascapeinc.com
• Le raccord pratique de
la vanne directionnelle à
trois voies vous permet
de connecter et d’ajuster
les débits jusqu’à trois
emplacements différents de
pompage. Ajustez simplement
la valve sur le raccord de la
vanne directionnelle à trois
voies pour régler le débit
d’eau désiré. Si vous n’utilisez
pas les trois vannes, fermez
les vannes inutilisées pour
maximiser le flux d’eau vers
les vannes restantes.
• Si vous utilisez un tuyau de diamètre supérieur à la plus
petite partie de l’adaptateur de tuyau multiple, taillez les
plus petites parties pour éviter toute réduction du débit. Fonctionnement et entretien
• Cage de pompe – N’enlevez ni la cage supérieure ni
la cage inférieure ni l’éponge de la pompe lorsque vous
actionnez celle-ci. Faire fonctionner la pompe sans les
cages de filtration permettra
à des débris de grande
taille d’entrer dans la
pompe entraînant ainsi sa
défaillance et annulant de
ce fait la garantie.
•
Nettoyage de la cage de pompe – Nous recommandons
d’inspecter votre pompe régulièrement pour vous assurer
qu’elle fonctionne correctement. Débranchez toujours le
courant avant de procéder à l’entretien de la pompe. Si vous
remarquez que le débit d’eau diminue, cela peut être dû à
des débris obstruant l’éponge ou la cage de filtration de la
pompe. Dans de nombreux cas, la cage de filtration bouchée
peut être nettoyée en plongeant la main dans la pompe et
en retirant manuellement les débris de la cage de filtration.
S’il y a beaucoup de débris ou s’il est difficile de les nettoyer,
ou les deux, vous devrez possiblement retirer la pompe du
• Fixez le tuyau au raccord. Si le tuyau n’est pas assez serré
sur le raccord, utilisez un collier de serrage (non compris)
pour bien fixer le tuyau au raccord.
• Dans certains cas, le tuyau peut être serré et difficile à
utiliser avec les raccords fileté. Si tel est le cas, nous
recommandons à chauffer le tuyau à l'aide d'un sèchoir
de cheveux ou simplement le tuyau plongeant pendant
quelques secondes dans de l'eau très chaude . La
lubrification peut aussi être utilisé ; nous recommandons
la graisse de silicone ou d'huile d'olive . Nous vous
• Branchez la pompe à un
disjoncteur de fuite à la terre.
Lorsque la pompe fonctionne
et que l’eau circule par le ou
les filtres ou les cascades,
vérifiez visuellement toute
présence de fuite dans les
raccords ou les cascades
aux endroits où les raccords
externes ont été faits.
conseillons de placer le raccord sur le filtre avant de
raccorder le tuyau . Une fois que le montage est en place,
fixez le tuyau sur le raccord avec un mouvement de torsion
poussant en place.
• Joignez l’autre bout du tuyau de la pompe au filtre de plan
d’eau tel qu’un filtre biologique, un déversoir de cascades
ou un filtre pressurisé, ou à une fontaine décorative ou
cracheuse d’eau.
91054 - 91005, 91006, 91007, 91008, 91009, 91010 Ultra Pump Instructions D7.indd 14 10/3/14 3:12 PM

1a
15
www.aquascapeinc.com |
☎
CAN 1-866-766-3426 |
☎
US 1-866-877-6637
• La grille externe a été conçue pour sortir lorsque l’on tire
de part et d’autre. Ceci permet d’accéder facilement à
l’éponge de filtration.
• Si l’assemblage du rotor de turbine et la partie interne
de la pompe contiennent des dépôts calcaires excessifs,
nettoyez avec un acide doux, comme du vinaigre blanc ou
un calcium non abrasif, un produit antirouille et anticalcaire
en utilisant une éponge de cuisine ou une brosse à
poils doux qui n’égratignera pas l’acier inoxydable. Ceci
éliminera les résidus calcaires et permettra à la turbine de
la pompe de tourner de nouveau.
• L’éponge de préfiltration est conçue pour protéger la
pompe des fines particules comme le sable ou d’autres
débris du plan d’eau, qui pourraient obstruer ou
endommager l’intérieur de la pompe. Nettoyez l’éponge
de filtration en utilisant un seau rempli d’eau du bassin
ou rincez-la avec un tuyau d’arrosage.
• Nettoyage interne de la pompe – Si vous avez nettoyé
à fond la grille de filtration et l’éponge sur la pompe et
que le débit est toujours réduit, vous devrez enlever le
couvercle du réservoir en le faisant tourner d’un quart
de tour dans le sens inverse des aiguilles d’une montre
au-delà des indicateurs et en tirant pour le déloger. Ceci
exposera l’assemblage de la turbine pour une meilleure
inspection. Enlevez soigneusement la turbine de la pompe,
tout en prenant garde de ne pas perdre les deux rondelles
de butée se trouvant de chaque côté de la turbine ou sur
les bagues de centrage qui centrent l’arbre en céramique
de la turbine aux deux bouts.
Remplacement de la turbine
• L’assemblage de la turbine est la seule partie en
mouvement de la pompe UltraMC qui subira usure et
détérioration. Si vous avez nettoyé la pompe comme il
a été décrit ci-dessus et que le rendement de la pompe
est insuffisant, il est probablement temps de remplacer la
turbine. Son remplacement est extrêmement facile. Les
ensembles de turbines de remplacement sont disponibles
chez votre concessionnaire AquascapeMD.
1a. Assurez-vous que l’arbre de la turbine siège dans la
bague de centrage située à l’intérieur de la pompe. La
bague peut être restée dans la pompe : vérifiez pour
vous assurer que celle-ci ne manque pas. Des bagues
neuves pour l’arbre de la turbine sont fournies dans
l’ensemble de remplacement de turbine.
plan d’eau ou du bassin pour en faire un nettoyage complet.
Un tuyau d’arrosage peut être utilisé pour éliminer les débris
coincés à la cage de filtration. Assurez-vous de bien replacer
la grille et de la fixer fermement sur le corps de la pompe
avant de redescendre la pompe dans l’eau.
91054 - 91005, 91006, 91007, 91008, 91009, 91010 Ultra Pump Instructions D7.indd 15 10/3/14 3:12 PM

☎
US 1-866-877-6637 |
☎
CAN 1-866-766-3426 |www.aquascapeinc.com
16
Pour plus de renseignements au sujet de notre société ou de nos produits, veuillez visiter notre site Web au www.aquascapeinc.com
ou téléphonez sans frais au 1 866 766 3426, au Canada, ou au 1 866 877 6637, aux États-Unis.
91054.11276 ©2014 Aquascape, Inc. • Tous droits réservés mondialement
• Rangement hivernal – Si vous êtes préoccupés par les
dommages possibles causés par le gel, débranchez le
col fileté du raccord et sortez la pompe du filtre. Nettoyez
la pompe et les grilles d’entrée d’eau de la cage avec de
l’eau douce et rangez la pompe dans un endroit à l’abri
du gel. Vous pouvez faire fonctionner la pompe par temps
glacial si désiré, mais elle devrait être enlevée en cas de
panne de courant afin de prévenir tout dommage à la
pompe ou à la tuyauterie dû au gel.
Diagnostic des pannes
• Débit d’eau réduit
– La pompe ou la plomberie peuvent
être bouchés. Il peut être nécessaire
de nettoyer les grilles de filtration et
la turbine.
• Bourdonnement de la pompe et absence
de propulsion d’eau
– La pompe ou la plomberie peuvent être bouchés.
Il peut être nécessaire de nettoyer les grilles de
filtration et la turbine.
– Enlevez le couvercle du réservoir, inspectez et
nettoyez l’assemblage du rotor de turbine et la partie
interne de la pompe.
– Assurez-vous que rien ne bloque ou n’est enveloppé
autour de la turbine.
– Assurez-vous que la pompe reçoit la bonne tension.
• Pompe en panne
– L’interrupteur du disjoncteur de fuite à la terre (GFCI)
peut avoir été déclenché.
– La pompe ne reçoit pas la bonne tension.
1b. Une bague de centrage est requise aux deux extrémités
de l’arbre de la turbine; une bague est placée à l’intérieur
de la pompe et une bague extérieure est située dans le
couvercle du réservoir d’eau.
2. Glissez la première rondelle de butée dans l’arbre
de céramique.
3. Placez l’arbre en céramique de la turbine dans la pompe,
en vérifiant bien pour vous assurer que la bague siège
dans la pompe.
4. Glissez soigneusement la turbine dans l’arbre. Soyez
prudent : l’assemblage de turbine est magnétique et sera
fortement attiré dans la pompe.
5. Installez la deuxième rondelle de butée à l’arbre
de la turbine.
6. Replacez l’assemblage du réservoir contenant l’arbre de
la turbine, en centrant et en glissant la bague au-dessus
de l’arbre de la turbine, et en exécutant une rotation dans
le sens des aiguilles d’une montre afin de bien le tenir en
place aux indicateurs du boîtier de la pompe.
7. Replacez le couvercle de la pompe et l’éponge de
filtration en les faisant revenir dans le boîtier de la pompe.
2
1b 5
6
73
4
91054 - 91005, 91006, 91007, 91008, 91009, 91010 Ultra Pump Instructions D7.indd 16 10/3/14 3:12 PM
