INSTRUCTIONS & MAINTENANCE
ULTRA
WATER PUMP

2
☎US [phone] | ☎CAN [phone] | aquascapeinc.com
Thank you for choosing the Aquascape Ultra
Water Pump. At Aquascape, we connect people
to water the way nature intended. Since 1991
we’ve been creating and field-testing water
features in order to provide you with the most
reliable products and best value in the water
gardening industry.
TABLE OF CONTENTS
Introduction ………………………………… 2
Contents……………………………………… 3
Safety Information …………………………… 3
Specifications Chart ………………………… 4
Installation …………………………………… 4
General Maintenance ……………………… 5
Winter Application …………………………… 7
Troubleshooting ……………………………… 7
Replacement Parts ………………………… 8
Warranty Information………………………… 8
Aquascape Ultra Water Pumps are the complete solution
for small ponds, fountains and water features. Each pump
includes a single or three-way flow control valve, multi-hose
adapter(s) and a threaded 900 elbow connection, making
it adaptable to almost any hose or application. Ultra Water
Pumps are ideal for supplying water to run fountains,
water features, external filters, and spitting ornaments. The
combination of energy-efficient mag-drive performance, flow,
and ease of maintenance makes this pump the ideal choice
for discriminating water feature owners.
Ultra Water Pump
☎Contact Us
For more information about our company or products,
please visit our website at aquascapeinc.com or
call US [phone] CAN [phone].
facebook.com/aquascapeinc
youtube.com/aquascape4
pinterest.com/aquascapeinc
instagram.com/aquascape_inc/
Find us on:

aquascapeinc.com |☎CAN [phone] |☎US [phone]
3
Safety Information
WARNING: Risk of electric shock – This pump
has not been approved for use in swimming
pool or marine areas
WARNING: To provide continued protection
against risk of electric shock, connect to
properly grounded, ground fault circuit
interrupter (GFCI) outlets only, using the
following guidelines:
(A) Have a qualified electrician install a properly grounded
receptacle outlet, acceptable for outdoor use and
protected from snow and rain.
(B) Inspect cord before using.
(C) Do not use extension cords.
(D) Any wiring of pumps should be performed by a
qualified electrician to ensure code compliance and
user safety.
(E) Unplug pump at receptacle outlet when not in use or
before removal from pond.
(F) To reduce risk of electrical shock, all wiring and
junction connections should be made per local codes.
Requirements may vary depending on usage and
location.
(G) The power cable should be protected at all times to
avoid punctures, cuts, bruises and abrasions.
(H) Never handle power cords with wet hands.
(I) Do not remove cord and strain relief. Do not connect
conduit to pump.
(J) Do not use power cable to lift pump.

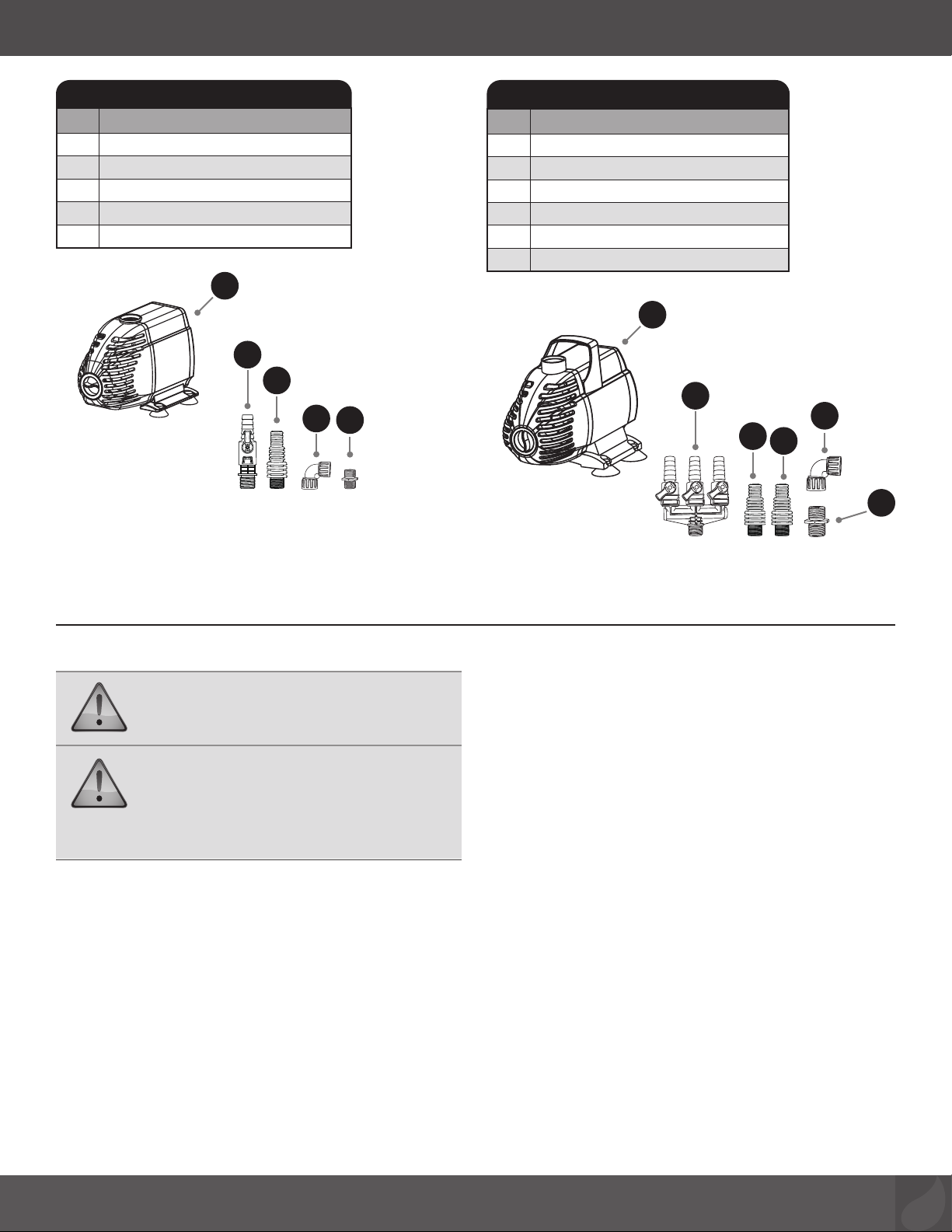

No. Description
1. Ultra Water Pump
2. ½" Valve
3. ¾", 1", 1¼" Multi-Hose Adapter
4. FPT 900Elbow ½"
5. MPT Coupling ½"
Contents 400/550/800
No. Description
1. Ultra Water Pump
2. ¾" 3-Way Valve
3. 1", 1¼", 1½" Multi-Hose Adapter
4. ¾", 1", 1¼" Multi-Hose Adapter
5. FPT 900Elbow ¾"
6. MPT Coupling ¾"
Contents 1100/1500/2000
5
4
3
2
1
5
4
3
2
6
1

4
☎US [phone] | ☎CAN [phone] | aquascapeinc.com
Model Number 400 550 800 1100 1500 2000
Max Flow Rate (GPH) 370 528 793 1110 1480 1982
Max Head Height 7.5' 8' 9' 12' 16.5' 20'
Motor Type Mag-Drive Mag-Drive Mag-Drive Mag-Drive Mag-Drive Mag-Drive
Wattage 24 33 58 92 153 250
Amperage .40 .55 .80 .85 1.46 2.60
Power Cord Length 12' 12' 25' 25' 25' 25'
Discharge Hose Dia ½", ¾", 1", 1.25" ½", ¾", 1", 1.25" ½", ¾", 1", 1.25" ½", ¾", 1", 1.25" ½", ¾", 1", 1.25" ½", ¾", 1", 1.25"
Ideal Pipe Dia ½", 1" ½", 1" ½", 1" ¾", 1.25" ¾", 1.25" ¾", 1.25"
Pump Dims 9"L x 5"W x 5"H 9"L x 5.25"W x 5.25"H 9"L x 6.5"W x 6"H 9.5"L x 6.75"W x 7"H 10.5"L x 8"W x 8"H 10.5"L x 8"W x 9"H
Ultra Water Pump Specs
• Always operate the pump fully submerged. Failure to do
so will overheat the pump and cause it to fail, thus voiding
the warranty. DO NOT OPERATE DRY!
• Use only in fully-assembled state, paying particular
attention to be sure that both the filter screen and sponge
are attached to the pump. Failure to operate the pump
without the filter screen or pre-filter sponge will allow large
debris to enter the pump, causing the pump to fail and
voiding the warranty.
• Do not wear loose clothing that may become entangled
in the impeller or other moving parts.
• Keep clear of suction and discharge openings.
DO NOT insert fingers into pump with power connected.
• Do not pump hazardous materials or liquids other than
water, such as oil or organic solvents.
• Do not block or restrict discharge.
• Products returned must be cleaned, sanitized or
decontaminated, as necessary, prior to shipment to
ensure that employees will not be exposed to health
hazards in handling said material. All applicable laws and
regulations shall apply.
IMPORTANT: Aquascape, Inc. is not
responsible for losses, injury, or death
resulting from a failure to observe these safety
precautions, misuse or abuse of pumps or
equipment.
Ultra Water Pump Specifications
• Input Voltage: 120V AC
• Input Frequency: 60 Hz
• Submersible pump
• For outdoor or indoor use
• Thermally protected
• This pump has been evaluated for use with water only
• Input amps and wattage: See chart below
Installation
• The Ultra Water Pump is designed to be submerged directly into a decorative fountain basin (Ex. 1) or pond (Ex. 2). Several
features and benefits of this pump make it the ideal choice for a wide variety of water feature applications.

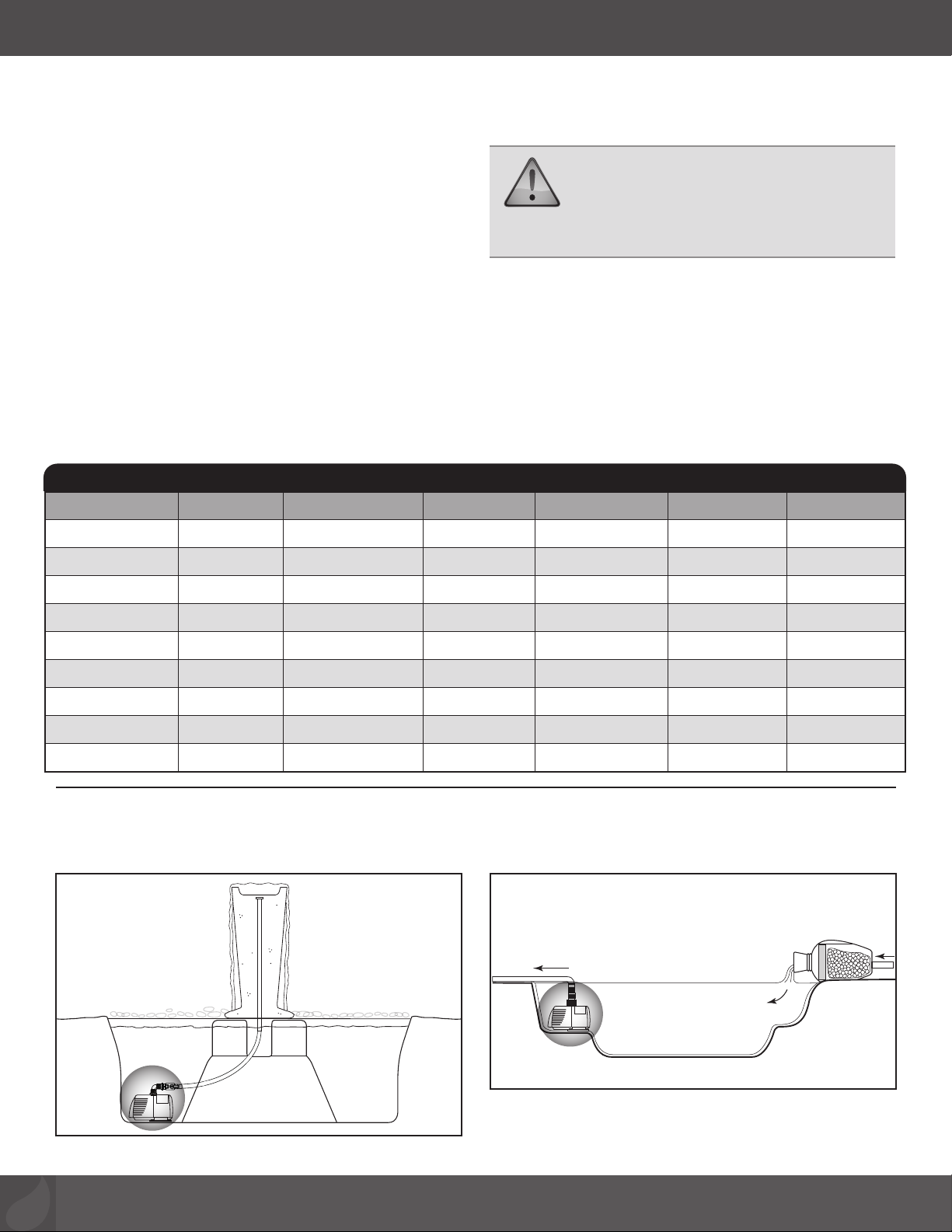

Ultra Pump w AquaBasin Application
Decorative Fountain
Ex. 1 • To maximize pond circulation, locate the pump as far away
as possible from the location of the water entering back
into the water feature.
Pond with external filter
Shown with Pond Filter Urn (#77006 or #77011) Ex. 2

aquascapeinc.com |☎CAN [phone] |☎US [phone]
5
Ex. 3
Ex. 4
Ex. 5
Ex. 9
Ex. 7Ex. 6
• The included flow control
valve can be installed directly
into the pump discharge or
installed horizontally using
the threaded FPT 90° elbow
(Ex. 8).
• Once installed, simply adjust
the valve(s) to dial in the
desired water flow.
• When using the 3-Way Valve, close off any unused valves
to maximize water flow to the valves in use.
• Attach the tubing to the
selected fitting(s) (Ex. 9)
using a twisting motion
(Ex. 10). If the tubing fits
loosely, a hose clamp (not
included) can be used to
secure the attachment.
• In some instances the tubing
may be difficult to attach to
the selected fitting. If this is
the case, we recommend
heating the hose with a
hair dryer or simply dipping
the hose in very hot water
for a few seconds prior to
attachment. Lubrication
can also be used; we
recommend silicone grease
or olive oil.
• Connect the other end of the pump tubing to the
decorative fountain or pond filter.
• Connect the pump to
an outlet (Ex. 11) that is
protected by a ground fault
circuit interrupter (GFCI).
Once the pump is running
and water is circulating,
check for leaks where the
external connections are
made.
• It is recommended that the pump NOT be positioned in
the deepest area of the pond. This will protect the fish
by preventing the pond from completely draining in the
case of a leak in the plumbing or filter. If needed, bricks or
stones can be used to raise the pump off the bottom of
the pond.
• The Ultra Water Pump includes an assortment of fittings
for a wide variety of plumbing options. Select and install
the appropriate fitting(s) for your application.
• The included Multi-Hose Adapter(s) is (are) designed to
accommodate different diameters of tubing and ideal for
applications using a single plumbing line.
• The Multi-Hose Adapter can
be threaded directly into the
discharge of the pump
(Ex. 3).
• If using a diameter of pipe
that is larger than the
smallest section of the Multi-
Hose Adapter, trim off the
smaller sections to prevent
flow restriction (Ex. 4).
• The included threaded
FPT 90° elbow allows the
water flow to be directed
horizontally, perfect for
fountain basin applications
where vertical space is
limited (Ex. 5).
• To install the elbow, attach
the included MPT Coupling
to the discharge of the
pump. Then thread the
collared elbow fitting to the
MPT Coupling to attach it to
the pump.
• The collared connections
allow the pump to be quickly
and easily disconnected
from the tubing for pump
removal or maintenance.
• The convenient included 1/2" Valve (400/550/800) (Ex. 6)
or 3/4" 3-Way Valve (1100/1500/2000) (Ex. 7) provide the
ability to customize flow rates.
Ex. 10
Ex. 8
Ex. 11
General Maintenance
• We recommend inspecting your pump on a regular basis
to make sure it is functioning properly. If water flow is
reduced, it may be due to
the filter screen or sponge
being clogged with debris.
• The front screen can be
removed by twisting the
locking knob counter-
clockwise and pulling the
screen off (Ex. 12). Ex. 12

6
☎US [phone] | ☎CAN [phone] | aquascapeinc.com
NOTE: Always disconnect power before performing
maintenance or removing the front cage. Do not operate
with screens or sponge removed as it will void the
warranty.
• The filter sponge protects the pump from fine particles
such as sand which can damage the interior of the pump.
Remove and clean the filter sponge as needed by rinsing
with clean water.
• The inner filter screen should also be cleaned as needed.
Remove the inner screen by twisting it counterclockwise
(Ex. 13).
• Internal Pump Cleaning – If you have thoroughly cleaned
the filter screens and sponge and still have diminished
flow rates, you may need to clean the interior of the
pump. Remove the water chamber cover by rotating
it counter-clockwise ¼ turn and pulling outward (Ex.
14). This will expose the impeller assembly for closer
inspection. Carefully remove the impeller from the pump,
pulling outward until the impeller releases from the body
of the pump (Ex. 15). Be careful not to lose the two plastic
bearing washers on either end of the impeller or the
centering bushings that center the ceramic impeller shaft
on both ends.
• If your rotor assembly impeller and internal pump body
have excessive scale build-up, clean with a mild acid,
such as white vinegar or non-abrasive calcium, lime and
rust remover product. Use a sponge or soft-bristled brush
that won’t scratch or damage the impeller or pump body
(Ex. 16). Removing scale build-up will allow your pump to
run like new again.

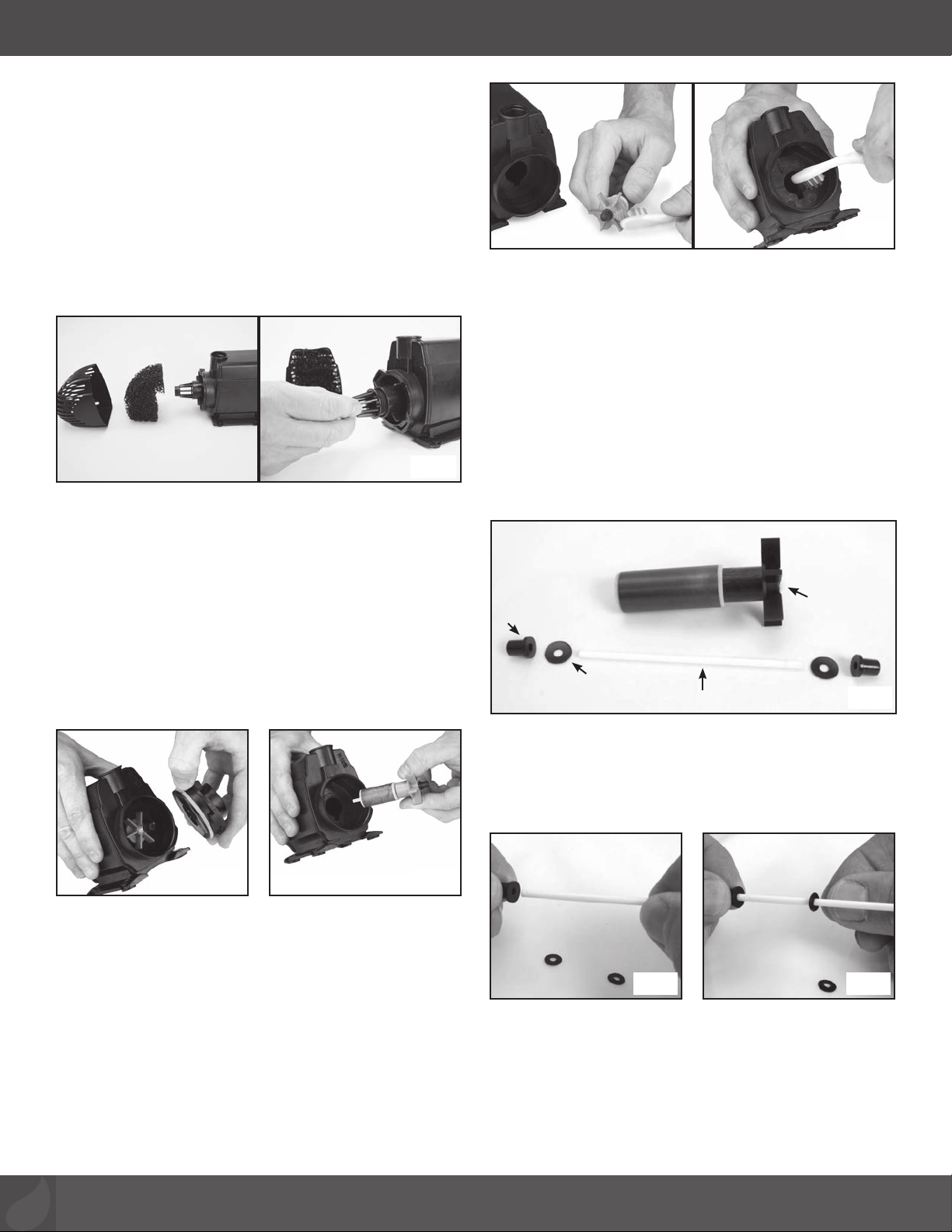

Ex. 13
Ex. 14 Ex. 15

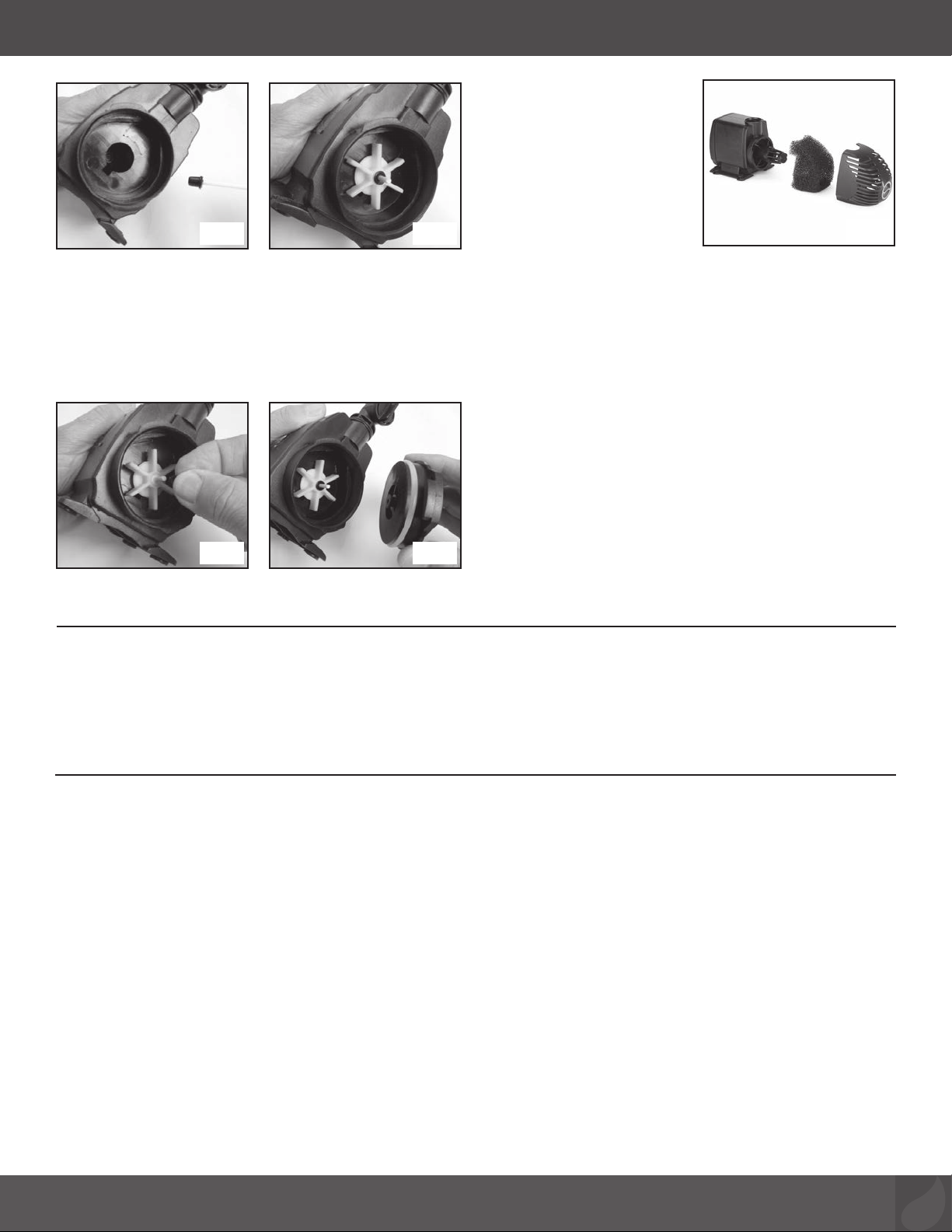

REPLACING THE IMPELLER
• The impeller assembly is the only moving part on the
Ultra Water Pump and will experience wear and tear. If
you’ve cleaned the pump, as described above, and still
experience poor pump performance, it is most likely time
to replace the impeller. Replacing the impeller is extremely
easy. Replacement impeller kits are available through your
local Aquascape dealer.
• Note the orientation of parts in the photo below (Ex. 17).
The replacement impeller kits include all parts shown.
Make sure to remove all of the original parts from the
inside of the pump before installing the replacement
impeller kit.
• A centering bushing is required on both ends of the
impeller shaft; one bushing is located inside the pump and
an outer bushing sits in the water chamber cover (Ex. 18).
• Slide the first interior bearing washer onto the ceramic
shaft (Ex. 19).
• Place the ceramic impeller shaft into the pump, checking
to be sure the centering bushing seats inside the pump
(Ex. 20).
• Carefully slide the impeller back onto the shaft (Ex. 21).
Use caution: the impeller assembly is magnetic and will be
pulled forcefully back into the pump.
Ex. 16
Bearing Washer
Centering Bushing
Ceramic Shaft
Impeller
Ex. 17
Ex. 18 Ex. 19

aquascapeinc.com |☎CAN [phone] |☎US [phone]
7
If concerned about possible freeze damage, disconnect the pump and remove the pump from the water. Clean the pump
with fresh water and store the pump in a frost-free location. The pump can be run during cold weather, if desired, but should
be removed in the event of a power failure to prevent any freeze damage to either the pump or the tubing.
Winter Application
• Reduced water flow
– It may be necessary to clean the filter screen, sponge, and impeller.
• Pump hums but doesn’t push water
– It may be necessary to clean the filter screen, sponge, and impeller.
– Remove the water chamber cover and inspect and clean the impeller rotor assembly and internal pump body.
– Make sure nothing is blocking or wrapped around the impeller.
– Make sure the pump is receiving the correct voltage.
• Pump not working
– The ground-fault circuit-interrupter (GFCI) may have tripped.
– The pump is not receiving the correct voltage.
Troubleshooting
Ex. 24
Ex. 20 Ex. 21
Ex. 22 Ex. 23
• Install second outer bearing washer over the impeller shaft
(Ex. 22).
• Replace water chamber cover containing the impeller shaft
centering bushing by sliding it over the impeller shaft and
then rotating it clockwise to lock it into place over the tabs
on the pump housing (Ex. 23).
• Replace the pre-filter
sponge and filter screen
before operating the pump.
Using the pump without
filter screens or sponge may
damage the pump and will
void the warranty (Ex. 24).

8
☎US [phone] | ☎CAN [phone] | aquascapeinc.com
For more information about our company or products, please visit our website at aquascapeinc.com
or call us at US [phone] CAN [phone]
©2021 Aquascape, Inc. • All Worldwide Rights Reserved11/21
Warranty Information
No. Item number/description
1. 91033, 91034, 91035, 91036, 91037, 91038 – Ultra 400/550/800/1100/1500/2000 Filter Sponge
2. 91039, 91040, 91041, 91042, 91043, 91044 – Ultra 400/550/800/1100/1500/2000 Impeller Kit
3. 91050, 91051, 91052, 91053 – Ultra 400/550/800/1100/1500/2000 Front Cover Kit
4. 91055, 91057 – Ultra 400/550/800/1100/1500/2000 Discharge Fittings Kit
Ultra Water Pump Replacement Parts
Replacement Parts
3 YEAR WARRANTY
Aquascape warrants that the Ultra Water Pump will be free of manufacturing defects for three years from date of
purchase. Proof of purchase required. Warranty does not cover damage resulting from electrical supply problems,
improper wiring, lightning, negligent handling, misapplication, misuse, or lack of reasonable maintenance or care.
Warranty does not cover parts subject to normal wear, such as impellers. This product should only be operated
in fresh water, completely submerged, without corrosive chemicals like chlorine or bromine. If upon Aquascape’s
inspection, the pump shows evidence of a manufacturing defect, Aquascape’s liability is limited, at Aquascape’s
option, to the repair of the defect, replacement of the defective product, or refund of the original purchase price.
The warranty excludes costs of labor, removal of product, shipping and expenses related to the installation and
re-installation of the product. All products that include plumbing (tubing, pumps, check valves) need to be properly
drained and winterized otherwise warranty is null and void. No liability for loss or damage of any nature or kind,
whether arising out of or from the use of the product, whether defective or not defective, is assumed by Aquascape,
Inc. or its affiliates. Aquascape shall not be liable for any incidental, consequential or other damages arising under any
theory of law whatsoever.
x4/x2
12
4
Ultra 1100/1500/2000
Ultra 400/550/800
4
3

aquascapeinc.com
Ultra 400 Water Pump
Référence #91005
Ultra 550 Water Pump
Référence #91006
Ultra 800 Water Pump
Référence #91007
Ultra 1100 Water Pump
Référence #91008
Ultra 1500 Water Pump
Référence #91009
Ultra 2000 Water Pump
Référence #91010
INSTRUCTIONS ET ENTRETIEN
ULTRA
WATER PUMP

10
☎US [phone] | ☎CAN [phone] | aquascapeinc.com
Merci d'avoir choisi la pompe à eau
Aquascape Ultra. Chez Aquascape, nous
connectons les gens à l’eau comme le veut la
nature. Depuis 1991, nous créons et testons sur
le terrain des caractéristiques d’eau afin de vous
fournir les produits les plus fiables et le meilleur
rapport qualité-prix dans l’industrie de l’eau.
TABLE DES MATIÈRES
Introduction …………………………………10
Contenu ………………………………………11
Renseignements de sécurité ………………11
Tableau des caractéristiques ………………12
Installation ……………………………………12
Entretien général ……………………………14
Application d'hiver……………………………15
Dépannage……………………………………15
Pièces de rechange …………………………16
Informations sur la garantie …………………16
Les pompes Aquascape UltraMC sont la solution complète
pour de petits plans d’eau, des fontaines et des
aménagements aquatiques. Cet ensemble tout-en-un inclut
une vanne directionnelle à trois voies et un raccord de tuyau
à tailles multiples le rendant adaptable à presque n’importe
quel tuyau ou taille de tube. Les pompes Ultra sont idéales
pour fournir de l’eau aux fontaines, aux aménagements
aquatiques, aux filtres externes et aux ornements cracheurs
d’eau. La combinaison d’un excellent rendement en
efficacité énergétique, du maintien de niveau d’eau élevé et
d’une facilité d’entretien fait de cette pompe le choix idéal
des propriétaires de plan d’eau exigeants.owners.
Pompe à eau ultra
☎Communiquez avec nous
Pour plus de renseignements sur notre entreprise ou
nos produits, veuillez vous rendre sur notre site Web
aquascapeinc.com ou appeler le [phone]
(aux É.-U.) ou le [phone] (au Canada).
facebook.com/aquascapeinc
youtube.com/aquascape4
pinterest.com/aquascapeinc
instagram.com/aquascape_inc/
Rejoignez-nous sur :

aquascapeinc.com |☎CAN [phone] |☎US [phone]
11
Safety Information
MISE EN GARDE : risque de choc électrique –
Cette pompe n’a pas été approuvée pour une
utilisation en piscine ou en zones marines.
MISE EN GARDE : Afin d’assurer une
protection continue contre le risque de
décharge électrique, ne branchez le cordon
qu’à une prise d’alimentation avec mise à la
terre, en observant les directives suivantes :
(A) Faites installer une prise de courant correctement
mise à la terre convenant à une utilisation extérieure et
protégée de la neige et de la pluie
(B) Inspectez le cordon d’alimentation avant l’utilisation
(C) N’utilisez pas de rallonge électrique
(D) Tout câblage relié à la pompe devrait être exécuté par
un électricien qualifié pour être en conformité avec les
normes et s’assurer de la sécurité de l’utilisateur
(E) Débranchez la pompe de la prise de courant lorsque
vous ne vous en servez pas ou avant de la sortir du
plan d’eau
(F) Pour réduire le risque de décharge électrique, tout le
câblage et les raccordements de jonction devraient
être exécutés selon les normes locales. Les exigences
peuvent varier en fonction de l’utilisation et de
l’emplacement
(G) Le câble électrique devrait être protégé en tout
temps pour éviter les perforations, les coupures, les
ecchymoses et les abrasions
(H) Ne manipulez jamais les cordons d’alimentation avec
les mains humides
(I) N’enlevez pas le cordon et le dispositif de réduction de
la tension. Ne joignez pas le conduit à la pompe
(J) Ne soulevez pas la pompe par le cordon d’alimentation
N° Description
1. Pompe à eau ultra
2. Vanne ½ po
3. Adaptateur multi-tuyaux ¾ po, 1 po, 1¼ po
4.
Coude FPT 900 ½ po
5. Accouplement MPT ½ po
Contenu 400/550/800
N° Description
1. Pompe à eau ultra
2. Vanne 3 voies ¾ po
3. Adaptateur multi-tuyaux 1 po, 1¼ po, 1½ po
4. Adaptateur multi-tuyaux ¾ po, 1 po, 1¼ po
5.
Coude FPT 900 ¾ po
6. Accouplement MPT ¾ po
Contenu 1100/1500/2000
5
4
3
2
1
5
4
3
2
6
1

12
☎US [phone] | ☎CAN [phone] | aquascapeinc.com
Numéro de modèle 400 550 800 1100 1500 2000
Débit maximum (GPH) 370 528 793 1110 1480 1982
Hauteur maximale de la tête 7,5 pi 8 pi 9 pi 12 pi 16,5 pi 20 pi
Type de moteur Mag-Drive Mag-Drive Mag-Drive Mag-Drive Mag-Drive Mag-Drive
Puissance 24 33 58 92 153 250
Intensité de courant ,40 ,55 ,80 ,85 1,46 2,60
Longueur du cordon
d'alimentation 12 pi 12 pi 25 pi 25 pi 25 pi 25 pi
Diamètre du tuyau de
refoulement
½ po, ¾ po, 1 po,
1,25 po
½ po, ¾ po, 1 po,
1,25 po
½ po, ¾ po, 1 po,
1,25 po
½ po, ¾ po, 1 po,
1,25 po
½ po, ¾ po, 1 po,
1,25 po
½ po, ¾ po, 1 po,
1,25 po
Diamètre de tuyau idéal ½ po, 1 po ½ po, 1 po ½ po, 1 po ¾ po, 1.25 po ¾ po, 1.25 po ¾ po, 1.25 po
La pompe s'assombrit 9 po L x 5 po W x
5 po H
9 po L x 5,25 po W x
5,25 po H
9 po L x 6,5 po W
x 6 po H
9,5 po L x 6,75 po W x
7 po H
10,5 po L x 8 po W x
8 po H
10,5 po L x 8 po W x
9 po H
Spécifications de la pompe à eau Ultra
• Faites toujours fonctionner la pompe complètement
immergée. Le non-respect de cette consigne entraînera
une surchauffe de la pompe et sa défaillance, annulant
ainsi la garantie. NE PAS FONCTIONNER À SEC !
• N'utiliser qu'à l'état entièrement assemblé, en faisant
particulièrement attention à ce que le tamis filtrant et
l'éponge soient fixés à la pompe. Le fait de ne pas faire
fonctionner la pompe sans tamis filtrant ou éponge
de préfiltre permettra à de gros débris d'entrer dans
la pompe, provoquant la défaillance de la pompe et
l'annulation de la garantie.
• Ne portez pas de vêtements amples qui pourraient
s'emmêler dans la turbine ou d'autres pièces mobiles.
• Tenir à l'écart des ouvertures d'aspiration et de
refoulement. NE PAS insérer les doigts dans la pompe
lorsque l'alimentation est connectée.
• Ne pompez pas de matières dangereuses ou de liquides
autres que l'eau, tels que de l'huile ou des solvants
organiques.
• Ne pas bloquer ou restreindre la décharge.
• Les produits retournés doivent être nettoyés, désinfectés
ou décontaminés, si nécessaire, avant l'expédition pour
s'assurer que les employés ne seront pas exposés à
des risques pour la santé lors de la manipulation dudit
matériel. Toutes les lois et réglementations applicables
s'appliquent.
IMPORTANT : Aquascape, Inc. n'est pas
responsable des pertes, blessures ou décès
résultant du non-respect de ces précautions
de sécurité, de la mauvaise utilisation ou de
l'abus des pompes ou de l'équipement.
Spécifications de la pompe à eau Ultra
• Tension d'entrée: 120V CA
• Fréquence d'entrée : 60 Hz
• Pompe submersible
• Pour usage extérieur ou intérieur
• Protection thermique
• Cette pompe a été évaluée pour une utilisation avec de
l'eau uniquement
• Ampères et puissance d'entrée: voir le tableau ci-dessous
Installation
• La pompe à eau Ultra est conçue pour être immergée directement dans un bassin de fontaine décorative (Ex. 1) ou
un étang (Ex. 2). Plusieurs caractéristiques et avantages de cette pompe en font le choix idéal pour une grande variété
d'applications de jeux d'eau.
Ultra Pump w AquaBasin Application
Fontaine décorative
Ex. 1
Bassin avec filtre extérieur
Montré avec urne filtrante pour bassin (#77006 ou #77011) Ex. 2

aquascapeinc.com |☎CAN [phone] |☎US [phone]
13
Ex. 3
Ex. 4
Ex. 5
Ex. 9
Ex. 7Ex. 6
• La vanne de régulation
de débit incluse peut être
installée directement dans le
refoulement de la pompe ou
installée horizontalement à
l'aide du coude fileté FPT à
90° (Ex. 8).
• Une fois installé, ajustez
simplement la ou les vannes
pour régler le débit d'eau
souhaité.
• Lorsque vous utilisez la vanne à 3 voies, fermez toutes les
vannes inutilisées pour maximiser le débit d'eau vers les
vannes utilisées.
• Attachez le tube au(x)
raccord(s) sélectionné(s)
(Ex. 9) en utilisant un
mouvement de torsion
(Ex. 10). Si le tube est mal
ajusté, un collier de serrage
(non inclus) peut être utilisé
pour fixer la fixation.
• Dans certains cas, le tube
peut être difficile à attacher
au raccord sélectionné. Si
tel est le cas, nous vous
recommandons de chauffer
le tuyau avec un sèche-
cheveux ou simplement de
plonger le tuyau dans de
l'eau très chaude pendant
quelques secondes avant de
le fixer. La lubrification peut
également être utilisée ; nous recommandons la graisse
de silicone ou l'huile d'olive.
• Connectez l'autre extrémité du tube de la pompe à la
fontaine décorative ou au filtre de bassin.
• Connectez la pompe à
une sortie (Ex. 11) qui est
protégée par un disjoncteur
de fuite à la terre (GFCI).
Une fois que la pompe
fonctionne et que l'eau
circule, vérifiez s'il y a
des fuites au niveau des
connexions externes.
• Pour maximiser la circulation dans l'étang, placez la
pompe aussi loin que possible de l'endroit où l'eau
retourne dans la pièce d'eau.
• Il est recommandé de NE PAS positionner la pompe dans
la zone la plus profonde du bassin. Cela protégera le
poisson en empêchant l'étang de se vider complètement
en cas de fuite dans la plomberie ou le filtre. Si nécessaire,
des briques ou des pierres peuvent être utilisées pour
soulever la pompe du fond de l'étang.
• La pompe à eau Ultra comprend un assortiment de
raccords pour une grande variété d'options de plomberie.
Sélectionnez et installez le(s) raccord(s) approprié(s) pour
votre application.
• Le ou les adaptateurs multi-tuyaux inclus sont conçus
pour s'adapter à différents diamètres de tuyaux et sont
idéaux pour les applications utilisant une seule ligne de
plomberie.
• L'adaptateur multi-tuyaux
peut être vissé directement
dans le refoulement de la
pompe (Ex. 3).
• Si vous utilisez un diamètre
de tuyau plus grand que
la plus petite section de
l'adaptateur multi-tuyau,
coupez les plus petites
sections pour éviter la
restriction du débit (Ex. 4).
• Le coude FPT 90° fileté
inclus permet de diriger le
débit d'eau horizontalement,
parfait pour les applications
de bassin de fontaine où
l'espace vertical est limité
(Ex. 5).
• Pour installer le coude, fixez
le raccord MPT inclus au
refoulement de la pompe.
Vissez ensuite le raccord
coudé à collier sur le
raccord MPT pour le fixer à
la pompe.
• Les connexions à collier
permettent à la pompe
d'être rapidement et
facilement déconnectée de la tubulure pour le retrait ou
l'entretien de la pompe.
• La vanne 1/2" (400/550/800) (Ex. 6) ou la vanne 3 voies
3/4" (1100/1500/2000) (Ex. 7) incluse et pratique offre la
possibilité de personnaliser les débits.
Ex. 10
Ex. 8
Ex. 11

14
☎US [phone] | ☎CAN [phone] | aquascapeinc.com
REMARQUE : Débranchez toujours l'alimentation avant
d'effectuer l'entretien ou de retirer la cage avant. Ne pas
utiliser avec des écrans ou une éponge retirés car cela
annulerait la garantie.
• L'éponge filtrante protège la pompe des particules fines
telles que le sable qui peuvent endommager l'intérieur de
la pompe. Retirez et nettoyez l'éponge filtrante au besoin
en la rinçant à l'eau claire.
• Le tamis du filtre intérieur doit également être nettoyé au
besoin. Retirez l'écran intérieur en le tournant dans le sens
inverse des aiguilles d'une montre (Ex. 13).
• Nettoyage interne de la pompe – Si vous avez
soigneusement nettoyé les tamis et l'éponge du filtre et
que les débits sont toujours réduits, vous devrez peut-
être nettoyer l'intérieur de la pompe. Retirez le couvercle
de la chambre à eau en le tournant d'1/4 de tour dans
le sens inverse des aiguilles d'une montre et en le tirant
vers l'extérieur (Ex. 14). Cela exposera l'ensemble de
turbine pour une inspection plus approfondie. Retirez
délicatement la turbine de la pompe, en la tirant vers
l'extérieur jusqu'à ce que la turbine se dégage du corps
de la pompe (Ex. 15). Veillez à ne pas perdre les deux
rondelles de roulement en plastique à chaque extrémité de
la roue ou les bagues de centrage qui centrent l'arbre de
la roue en céramique aux deux extrémités.
Ex. 13
Ex. 14 Ex. 15
• Si la roue de votre ensemble rotor et le corps de la
pompe interne présentent une accumulation excessive
de tartre, nettoyez-les avec un acide doux, tel que du
vinaigre blanc ou un produit non abrasif pour le calcium,
le calcaire et la rouille. Utilisez une éponge ou une brosse
à poils doux qui ne rayera pas et n'endommagera pas
la turbine ou le corps de la pompe (Ex. 16). L'élimination
de l'accumulation de tartre permettra à votre pompe de
fonctionner à nouveau comme si elle était neuve.
REMPLACEMENT DE LA TURBINE
• L'ensemble de turbine est la seule pièce mobile de la
pompe à eau Ultra et subira une usure normale. Si vous
avez nettoyé la pompe, comme décrit ci-dessus, et que
les performances de la pompe sont toujours médiocres,
il est probablement temps de remplacer la turbine. Le
remplacement de la turbine est extrêmement simple. Des
kits de roue de remplacement sont disponibles auprès de
votre revendeur Aquascape local.
• Notez l'orientation des pièces sur la photo ci-dessous
(Ex. 17). Les kits de roue de remplacement comprennent
toutes les pièces illustrées. Assurez-vous de retirer toutes
les pièces d'origine de l'intérieur de la pompe avant
d'installer le kit de roue de remplacement.
Ex. 16
Rondelle de roulement
Douille de centrage
Arbre en céramique
Turbine
Ex. 17
Entretien général
• Nous vous recommandons d'inspecter régulièrement votre
pompe pour vous assurer qu'elle fonctionne correctement.
Si le débit d'eau est réduit,
cela peut être dû au fait que
le tamis ou l'éponge du filtre
est obstrué par des débris.
• L'écran avant peut être retiré
en tournant le bouton de
verrouillage dans le sens
inverse des aiguilles d'une
montre et en tirant sur
l'écran (Ex. 12).
Ex. 12

aquascapeinc.com |☎CAN [phone] |☎US [phone]
15
Si vous vous inquiétez d'éventuels dommages dus au gel, débranchez la pompe et retirez-la de l'eau. Nettoyer la pompe à
l'eau douce et ranger la pompe à l'abri du gel. La pompe peut fonctionner par temps froid, si vous le souhaitez, mais doit être
retirée en cas de panne de courant pour éviter tout dommage causé par le gel à la pompe ou à la tubulure.
Application d’hiver
• Débit d'eau réduit
– Il peut être nécessaire de nettoyer le tamis du filtre, l'éponge et la turbine.
• La pompe bourdonne mais ne pousse pas l'eau
– Il peut être nécessaire de nettoyer le tamis du filtre, l'éponge et la turbine.
– Retirez le couvercle de la chambre à eau et inspectez et nettoyez l'ensemble rotor de turbine et le corps interne de la
pompe.
– Assurez-vous que rien ne bloque ou ne s'enroule autour de la turbine.
– Assurez-vous que la pompe reçoit la bonne tension.
• La pompe ne fonctionne pas
– Le disjoncteur de fuite à la terre (GFCI) peut s'être déclenché.
– La pompe ne reçoit pas la tension correcte.
Dépannage
Ex. 24
Ex. 18 Ex. 19
Ex. 20 Ex. 21
Ex. 22 Ex. 23
• Une douille de centrage est requise aux deux extrémités
de l'arbre de la roue; une bague est située à l'intérieur
de la pompe et une bague extérieure se trouve dans le
couvercle de la chambre à eau (Ex. 18).
• Glissez la première rondelle de roulement intérieure sur
l'arbre en céramique (Ex. 19).
• Placer l'arbre de la turbine en céramique dans la pompe,
en vérifiant que la bague de centrage repose à l'intérieur
de la pompe (Ex. 20).
• Faites glisser avec précaution la turbine sur l'arbre (Ex.
21). Soyez prudent : l'ensemble de turbine est magnétique
et sera rétracté avec force dans la pompe.
• Installez la deuxième rondelle de roulement extérieure sur
l'arbre de la turbine (Ex. 22).
• Remettez le couvercle de la chambre à eau contenant la
bague de centrage de l'arbre de la turbine en le faisant
glisser sur l'arbre de la turbine, puis en le tournant dans le
sens des aiguilles d'une montre pour le verrouiller en place
sur les languettes du boîtier de la pompe (Ex. 23).
• Remplacez l'éponge du
préfiltre et le tamis filtrant
avant de faire fonctionner
la pompe. L'utilisation de la
pompe sans tamis filtrant ou
éponge peut endommager
la pompe et annulera la
garantie (Ex. 24).

16
☎US [phone] | ☎CAN [phone] | aquascapeinc.com
Pour plus de renseignements sur notre entreprise ou nos produits, veuillez vous rendre sur notre site Web aquascapeinc.com
ou nous appeler au [phone] (aux É.-U.) ou au [phone] (au Canada).
©2021 Aquascape, Inc. • Tous droits réservés mondialement11/21
N° Référence/description
1. 91033, 91034, 91035, 91036, 91037, 91038 – Éponge filtrante Ultra 400/550/800/1100/1500/2000
2. 91039, 91040, 91041, 91042, 91043, 91044 – Kit de turbine Ultra 400/550/800/1100/1500/2000
3. 91050, 91051, 91052, 91053 – Kit de couvercle avant Ultra 400/550/800/1100/1500/2000
4. 91055, 91057 – Kit de raccords de décharge Ultra 400/550/800/1100/1500/2000
Pièces de rechange pour pompe à eau Ultra
Pièces de rechange
x4/x2
12
4
Ultra 1100/1500/2000
Ultra 400/550/800
4
3
Informations sur la garantie
GARANTIE DE TROIS ANS
Aquascape garantit que la pompe à eau Ultra sera exempte de défauts de fabrication pendant trois ans à compter
de la date d'achat. Preuve d'achat requise. La garantie ne couvre pas les dommages résultant de problèmes
d'alimentation électrique, d'un câblage incorrect, de la foudre, d'une manipulation négligente, d'une mauvaise
application, d'une mauvaise utilisation ou d'un manque d'entretien ou de soins raisonnables. La garantie ne couvre
pas les pièces soumises à une usure normale, telles que les roues à aubes. Ce produit ne doit être utilisé que
dans de l'eau douce, complètement immergée, sans produits chimiques corrosifs comme le chlore ou le brome.
Si, lors de l'inspection d'Aquascape, la pompe présente des preuves d'un défaut de fabrication, la responsabilité
d'Aquascape est limitée, au choix d'Aquascape, à la réparation du défaut, au remplacement du produit défectueux
ou au remboursement du prix d'achat d'origine. La garantie exclut les frais de main-d'œuvre, de retrait du produit,
d'expédition et les dépenses liées à l'installation et à la réinstallation du produit. Tous les produits qui incluent la
plomberie (tubes, pompes, clapets anti-retour) doivent être correctement drainés et hivernés, sinon la garantie est
nulle et non avenue. Aucune responsabilité pour les pertes ou dommages de quelque nature que ce soit, résultant de
ou de l'utilisation du produit, qu'il soit défectueux ou non, n'est assumée par Aquascape, Inc. ou ses sociétés affiliées.
Aquascape ne sera pas responsable des dommages accessoires, indirects ou autres résultant d'une quelconque
théorie du droit.
