Arbonia DCA-ECM Manual

Luftschleier-Einheit DCA-ECM AKP 2019/05 - Cod. 4050577AR
IT - MANUALE DI INSTALLAZIONE E MANUTENZIONE
EN - INSTALLATION AND MAINTENANCE MANUAL
DE - INSTALLATIONS- UND WARTUNGSANLEITUNG
DCA-ECM

DE
Gentile cliente,
la ringraziamo per la ducia accordataci con l’acquisto di un nostro prodotto.
Se Lei avrà la costanza di seguire attentamente le indicazioni contenute nel pre-
sente manuale, siamo certi che potrà apprezzare nel tempo e con soddisfazione
la qualità della nostra macchina.
La preghiamo di leggere attentamente le indicazioni contenute nel manuale che
riguardano l’uso corretto del nostro prodotto, in conformità alle prescrizioni essenziali
di sicurezza.
We thank you for your custom in the purchase of this product.
By carefully following the instructions contained in this manual you will be sure to
appreciate the quality of our machine.
Please therefore carefully read the instructions of use contained in this manual,
which comply with essential safety regulations.
Sehr geehrter Kunde,
wir danken Ihnen für das uns durch den Erwerb eines unserer Produkte entge-
gengebrachte Vertrauen.
Wenn Sie die Ausdauer haben, aufmerksam die im vorliegenden Handbuch enthal-
tenen Hinweise zu beachten, sind wir gewiß, daß Sie lange und mit Zufriedenheit
die Qualität unserer Maschine schätzen werden können. Wir bitten Sie, aufmerksam
die im Handbuch enthaltenen Hinweise bezüglich der richtigen Verwendung unseres
Produktes in Übereinstimmung mit den wesentlichen Sicherheitsvorschriften zu lesen.
UK
IT

Prima della messa in funzione, leggere attentamente il manuale di istruzioni
Carefully read the following instruction booklet before starting up the machine
Lesen Sie vor der Inbetriebnahme aufmerksam die Bedienungsanleitung
Attenzione! Togliere l’alimentazione elettrica prima di asportare le protezioni
Carefully turn off the electrical supply before removing the protections
Achtung! Schalten Sie vor dem Entfernen der Schutzabdeckungen die Stromzufuhr ab
Attenzione! Operazioni particolarmente importanti e/o pericolose
Important! Particularly important and/or delicate operations
Achtung! Besonders wichtige und / oder gefährliche Arbeitsgänge
Interventi che possono essere svolti a cura dell’utente
Operations which may be carried out by the user
Maßnahmen, die durch den Anwender vorgenommen werden können
Interventi che devono essere svolti esclusivamente da un installatore o un tecnico autorizzato.
Interventions to be carried out exclusively by an installer or authorized technician.
Eingriffe, die nur von einem Installateur oder von einem autorisierten Techniker vorgenommen werden dürfen.
ITALIANO 4 - 23
ENGLISH 24 - 43
DEUTSCH 44 - 63

4
Italiano ISTRUZIONI ORIGINALI
È vietato l’utilizzo dell’apparecchio da parte di bambini
o di persone inabili e senza assistenza.
Questo apparecchio è destinato ad essere utilizzato da
utilizzatori esperti o addestrati nei negozi, nell’industria
leggera e nelle fattorie, oppure per uso commerciale da
parte di persone non esperte.
È pericoloso toccare l’apparecchio avendo parti del
corpo bagnate ed i piedi nudi.
Non effettuare nessun tipo di intervento o manuten-
zione senza aver prima scollegato l’apparecchio dall’a-
limentazione elettrica.
Non manomettere o modificare i dispositivi di regola-
zione o sicurezza senza essere autorizzati e senza
indicazioni.
Non torcere, staccare o tirare i cavi elettrici che fuorie-
scono dall’apparecchio anche se lo stesso non è colle-
gato all’alimentazione elettrica.
Non gettare o spruzzare acqua sull’apparecchio.
Non introdurre assolutamente niente attraverso le gri-
glie di aspirazione e mandata aria.
Non rimuovere nessun elemento di protezione senza
aver prima scollegato l’apparecchio dall’alimentazione
elettrica.
Non gettare o lasciare il materiale residuo dell’imballo
alla portata dei bambini perché potenziale causa di
pericolo.
Non installare in atmosfera esplosiva o corrosiva, in
luoghi umidi, all’aperto o in ambienti con molta polvere.
- REGOLE FONDAMENTALI
DI SICUREZZA
L’apparecchio può essere utilizzato da bambini di età
non inferiore a 8 anni e da persone con ridotte capa-
cità fisiche, sensoriali o mentali, o prive di esperienza
o della necessaria conoscenza, purché sotto sorve-
glianza oppure dopo che le stesse abbiano ricevuto
istruzioni relative all’uso sicuro dell’apparecchio e alla
comprensione dei pericoli ad esso inerenti.
I bambini non devono giocare con l’apparecchio.
La pulizia e la manutenzione destinata ad essere effet-
tuata dall’utilizzatore non deve essere effettuata da
bambini senza sorveglianza.
Prima di effettuare qualsiasi intervento assicuratevi che:
1 - L’apparecchio non sia sotto tensione elettrica.
2 - Chiudere la valvola di alimentazione dell’acqua
della batteria e lasciarla raffreddare (DCA-ECM-W).
3 - Installare in prossimità dell’apparecchio o degli
apparecchi in posizione facilmente accessibile un inter-
ruttore di sicurezza che tolga corrente alla macchina.

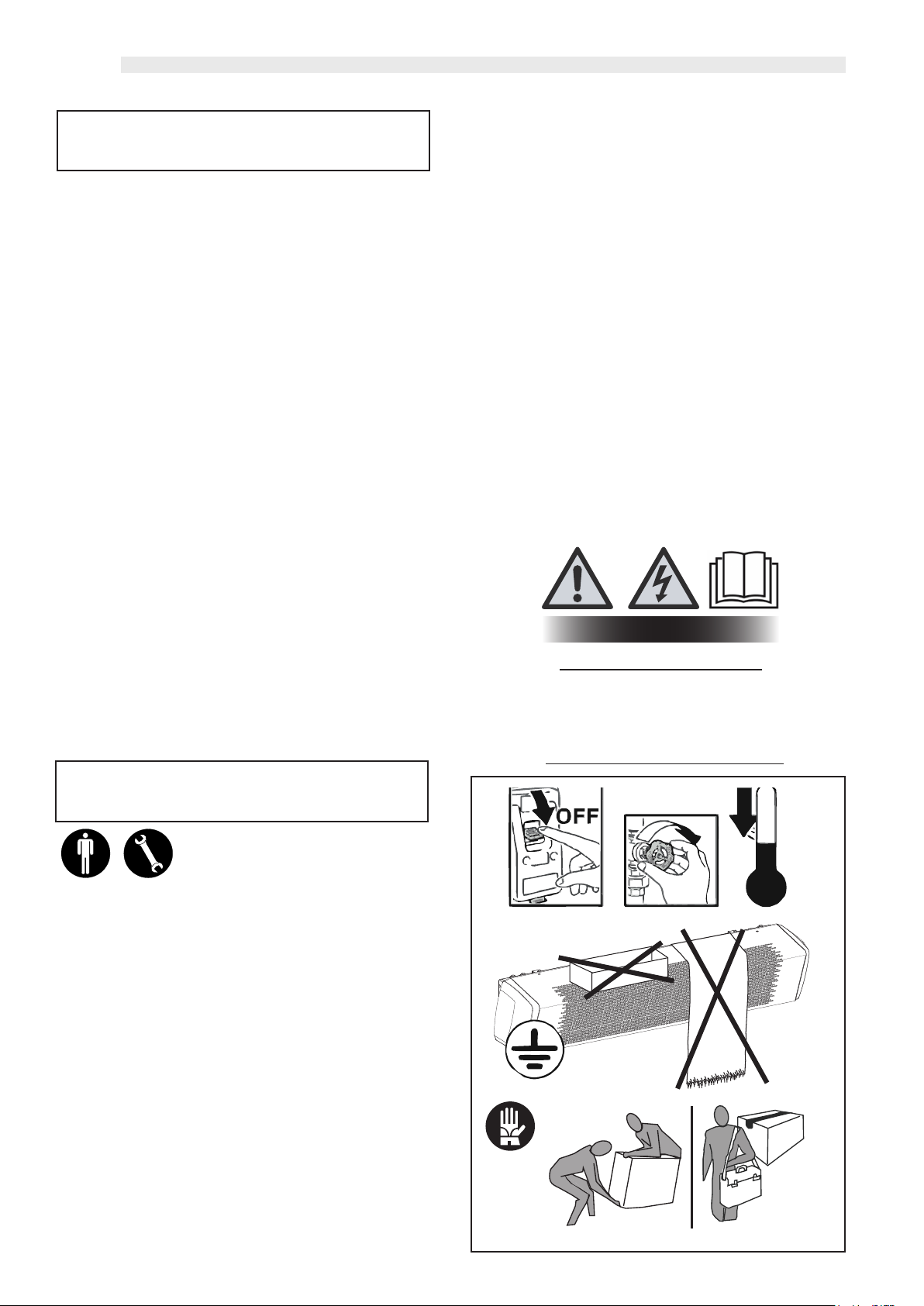

- PRESCRIZIONI DI SICUREZZA
Durante l’installazione, la manutenzione e la ripara-
zione, per motivi di sicurezza, è necessario attenersi a
quanto segue:
• Utilizzare sempre guanti da lavoro.
• Non esporre a gas infiammabili.
• Non posizionare sulle griglie oggetti.
Assicurarsi di collegare la messa a terra.
Per trasportare la macchina sollevarla da soli (per pesi
inferiori a 30 Kg) o con l’aiuto di un’altra persona.
Sollevarla lentamente, facendo attenzione che non cada.
Le ventole possono raggiungerela velocità di 1300 g/min .
Non inserire oggetti nell’elettroventilatore nè tanto-
meno le mani.
Non togliere le etichette di sicurezza all’interno dell’ap-
parecchio. In caso di illeggibilità richiederne la sostitu-
zione.
In caso di sostituzione di componenti richiedere sempre
ricambi originali.
In caso di installazioni in climi particolarmente freddi,
svuotare l’impianto idraulico in previsione di lunghi
periodi di fermo macchina.
ATTENZIONE!
TENSIONE PERICOLOSA.
NON ESEGUIRE INTERVENTI
DI ALCUN TIPO
PRIMA DI AVER SCOLLEGATO
L’ALIMENTAZIONE
ATTENDERE ALMENO 3 MINUTI

Italiano
5
A bordo di ogni singola apparecchiatura è applicata l’e-
tichetta di identificazione riportante i dati del costruttore
ed il tipo di macchina. (Vedi Figura “A”)
23/10
2012
QUALITY
CONTROL
MADE IN ITALY
MOTOR-FAN
POWER INPUT
SIZE
TYPE
230V 50Hz
Fig./Abb “A”
- UTILIZZO E CONSERVAZIONE
DEL MANUALE
Il presente manuale di istruzioni è indirizzato all’utente
della macchina, al proprietario al tecnico installatore e
deve essere sempre a disposizione per qualsiasi even-
tuale consultazione.
Il manuale è destinato all’utilizzatore, al manutentore ed
all’installatore della macchina.
Il manuale di istruzioni serve per indicare l’utilizzo della
macchina previsto nelle ipotesi di progetto, le sue ca-
ratteristiche tecniche e per fornire indicazioni per l’uso
corretto, la pulizia la regolazione e l’uso; fornisce inoltre
importanti indicazioni per la manutenzione, per eventuali
rischi residui e comunque per lo svolgimento di opera-
zioni da svolgere con particolare attenzione.
Il presente manuale è da considerare parte della macchi-
na e deve essere CONSERVATO PER FUTURI RIFERI-
MENTI fino allo smantellamento finale della macchina.
Il manuale di istruzioni deve essere sempre disponibile
per la consultazione e conservato in luogo protetto ed
asciutto.
In caso di smarrimento o danneggiamento, l’utente può
richiedere un nuovo manuale al costruttore o al proprio
rivenditore indicando il modello della macchina ed il
numero di matricola della stessa visibile sulla targhetta
di identificazione.
Il presente manuale rispecchia lo stato della tecnica al
momento della sua redazione, il fabbricante si riserva
il diritto di aggiornare la produzione ed i manuali suc-
cessivi senza l’obbligo di aggiornarne anche le versioni
precedenti.
Il costruttore si ritiene sollevato da eventuali responsa-
bilità in caso di:
- uso improprio o non corretto della macchina
- uso non conforme a quanto espressamente specifi-
cato nella presente pubblicazione
- gravi carenza nella manutenzione prevista e consi-
gliata
- modifiche sulla macchina o qualsiasi intervento non
autorizzato
- utilizzo di ricambi non originali o specifici per il mo-
dello
- inosservanza totale o anche parziale delle istruzioni
- Eventi eccezionali
- SCOPO
- IDENTIFICAZIONE MACCHINA
PRIMA DI INSTALLARE L’APPARECCHIO
LEGGERE ATTENTAMENTE QUESTO MANUALE
L’apparecchio non può essere impiegato:
• per il trattamento dell’aria all’aperto
• per l’installazione in ambienti umidi
• per l’installazione in atmosfere esplosive
• per l’installazione in atmosfere corrosive
Verificare che l’ambiente in cui è installato l’apparecchio
non contenga sostanze che generino un processo di cor-
rosione delle alette in alluminio (DCA-ECM-W) .
L’apparecchiatura Barriera d’aria viene fornita nella
versione solo aria (DCA-ECM-A) con riscaldamento
elettrico (DCA-ECM-E) o riscaldamento ad acqua
calda (DCA-ECM-W).
Gli apparecchi (DCA-ECM-W) sono alimentati con
acqua calda per riscaldare l’ambiente.
230V
50Hz
DCA-ECM-15-E
00/00
2015
AIR CURTAIN
QUALITY
CONTROL
MADE IN
I T A L Y
ELECTRIC HEATER
POWER INPUT
89 W
MOTOR-FAN
SIZE
TYPE
230V 50Hz
DCA-ECM
4050XXX
6000 W

6
Italiano

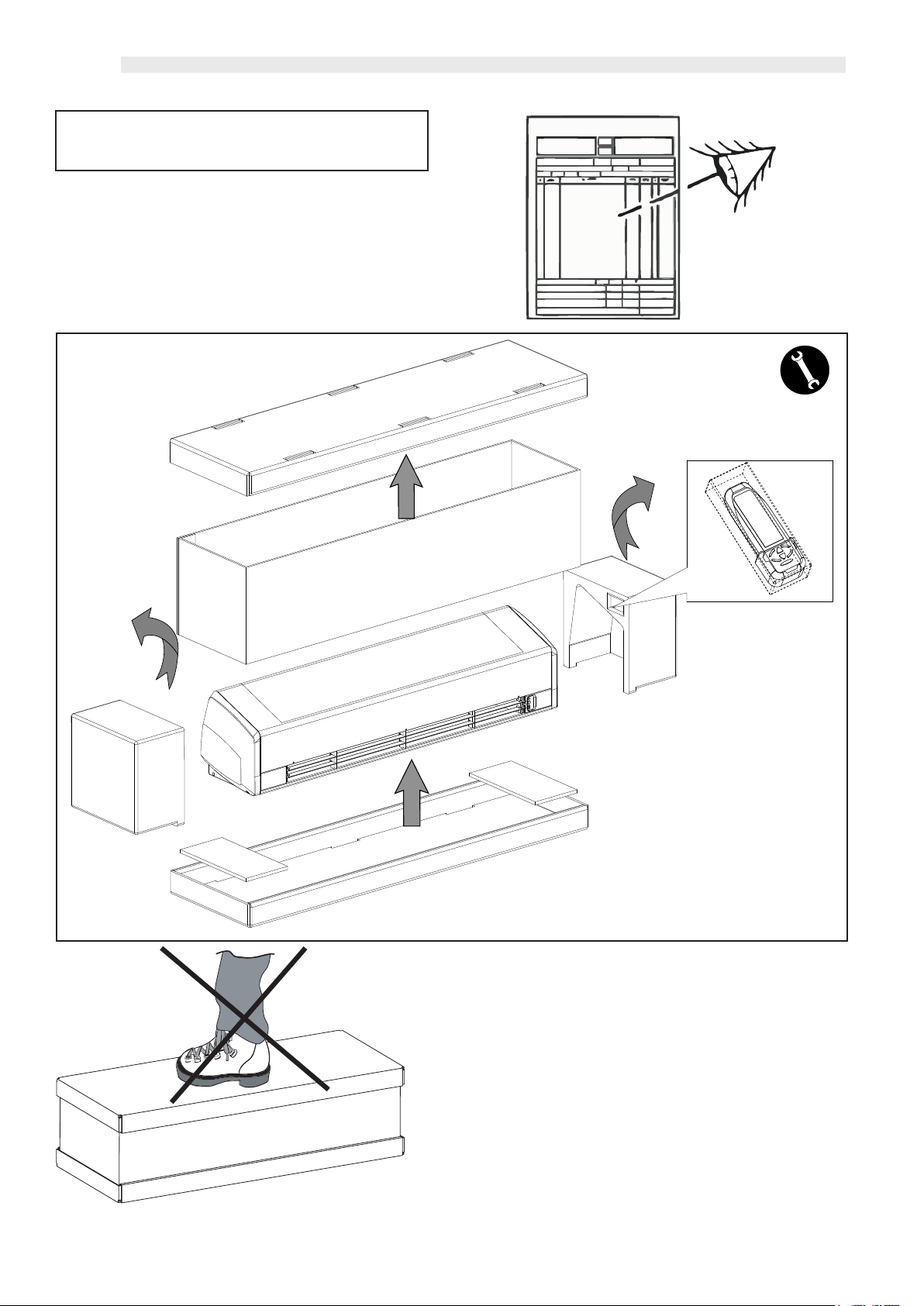

L’apparecchio viene imballato in scatole di cartone.
Una volta che l’apparecchio è disinballato controllare che
non vi siano danni e che corrisponda alla fornitura.
In caso di danni o di sigla dell’apparecchio non corrispon-
dente a quanto ordinato, rivolgersi al proprio rivenditore
citando la serie e il modello.
- TRASPORTO

Italiano
7
- LIMITI DI IMPIEGO
I dati fondamentali relativi all’apparecchiatura e allo
scambiatore di calore sono i seguenti:
Apparecchiatura e scambiatore di calore:
• Temperatura massima del fluido termovettore: max
80°C. (DCA-ECM-W)
• Massima temperatura uscita aria: 55°C.
• Pressione di esercizio massima: 1000 kPa.
• Tensione di alimentazione: 230V - 50Hz.
• Consumo di energia elettrica: vedi targhetta dati tecnici.
• Grado di protezione : IP20
I dati tecnici delle valvole con azionatore termoelet-
trico sono i seguenti (DCA-ECM-W) :
Valvole con azionatore termoelettrico:
• Pressione di esercizio: 1000 kPa
•Tensione di alimentazione: 230V~50/60Hz.
• Rating/protezione VA: 2,5 VA/IP 44
• Tempo di chiusura: 180 sec.
• Contenuto massimo di glicole nell’acqua: 50%.
Altri dati tecnici
Tutti gli altri dati tecnici importanti (dimensioni, pesi,
collegamenti, rumorosità, ecc.) vengono forniti in altre
parti del presente Manuale, nella documentazione tec-
nica a parte o nella proposta tecnica.
Le parti di consumo e quelle sostituite
vanno smaltite nel rispetto della sicu-
rezza e in conformità con le norme di
protezione ambientale.
- SMALTIMENTO
V
Y
Z

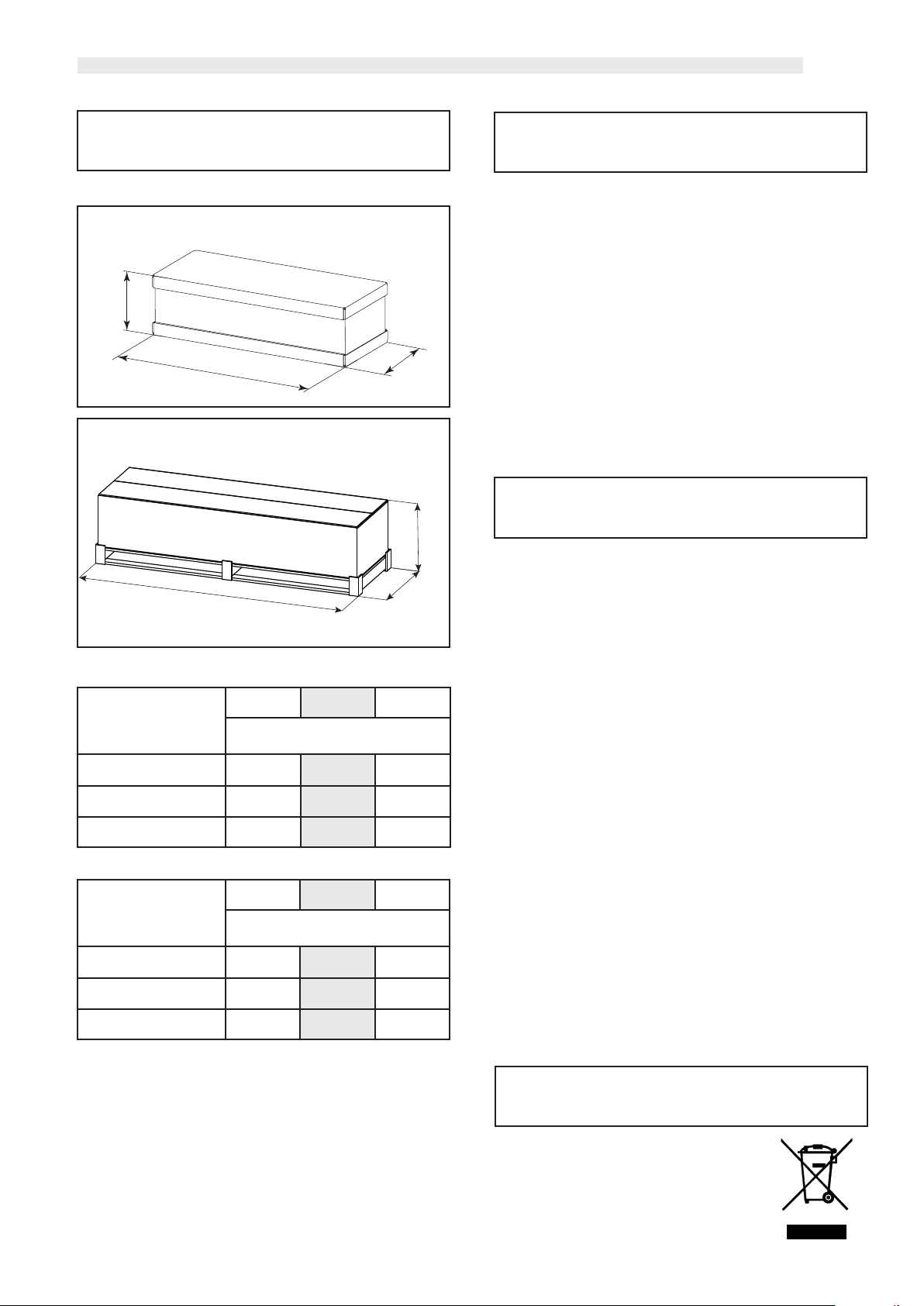

- PESI E DIMENSIONI
UNITA’ IMBALLATA
• Apparecchio e comando.
• Libretto di istruzioni e manutenzione
Dopo aver aperto e tolto l’imballo, accertarsi che il con-
tenuto sia quello richiesto e che sia integro. In caso
contrario, rivolgersi al rivenditore ove si è acquistato
l’apparecchio.
Si esclude qualsiasi responsabilità per i danni eventuali
causati da un uso improprio.
Ogni riparazione o manutenzione dell’apparecchio
deve essere eseguita da personale specializzato e
qualificato.
Non si risponde in caso di danni provocati da modifiche
o manomissioni dell’apparecchio.
- NOTE GENERALI
ALLA CONSEGNA
Type 123
Peso - Weight - Poids -
Gewicht - Peso - (kg) - Вес (кг)
DCA-ECM-A 16,4 23,1 33
DCA-ECM-W 18,4 26,1 36
DCA-ECM-E 18,4 26,1 37
123
Dimensioni - Dimensions - Dimensions
Dimensionen - Dimensión - Габариты (mm)
V305 305 410
Z1230 1730 2250
Y360 360 370
DCA-ECM 1 - 2
Y
V
Z
DCA-ECM 3

8
Italiano
- CARATTERISTICHE TECNICHE
A
255
240
255
185 185 B
35150
40
20
80
ATTACCHI 1/2"
FEMMINA
ATTACCHI
IDRAULICI
Grandezza
Type 123
DCA-ECM-W
0,65 0,95 1,30
CONTENUTO ACQUA (Litri)
Grandezza
123
A1144 1644 2150
B774 1274 1274
DIMENSIONI (mm)
Type
Grandezza
Unità non imballata
123
DCA-ECM-A
14 20 29
DCA-ECM-W
16 23 32
DCA-ECM-E
16 23 33
PESO (kg)
Grandezza
1 2 3
230/1 50Hz
Watt
(Max.)
A
(Max.)
Watt
(Max.)
A
(Max.)
Watt
(Max.)
A
(Max.)
DCA-ECM-A
64,8 0,55 113 0,92 165 1,3
DCA-ECM-W
46,9 0,39 81,2 0,69 120,5 0,97
DCA-ECM-E
52 0,43 89 0,75 132 1,06
ASSORBIMENTO MOTORE

Italiano
9
- FUNZIONAMENTO E
APPLICAZIONE
2,50 m
100 mm
100 mm
100 mm
DOOR DOOR
2°
(Fig. B)
L’aria viene aspirata dall’alto ed emessa verso il basso,
in modo tale da creare uno schermo sulla luce della
porta e ridurre al minimo la dispersione di calore.
Per ottenere la migliore efficienza, l’unità deve coprire
l’intera larghezza della porta.
L’efficienza della barriera a lama d’aria dipende dalla
differenza di temperatura e pressione dell’aria tra gli
ambienti separati dalla barriera stessa e dall’eventuale
pressione provocata dal vento.
NOTA! Una pressione negativa all’interno
dell’edificio riduce considerevolmente l’effi-
cienza della barriera a lama d’aria, pertanto è
bene intervenire per bilanciare la portata della ventila-
zione. La posizione di installazione dell’unità, per otte-
nere il miglior rendimento di funzionamento ed evitare
guasti o condizioni di pericolo, deve avere i seguenti
requisiti:
- La barriera d’aria dev’essere montata orizzontalmente
con la griglia di mandata aria rivolta verso il basso e il più
vicino possibile alla porta.
- L’altezza dal pavimento del filo inferiore dell’unità deve
essere 2,50 m (fig. B ).
- La parete su cui si intende fissare l’unità deve essere
robusta e adatta a sostenerne il peso.
- Deve essere possibile lasciare attorno all’unità uno
spazio necessario per eventuali operazioni di manu-
tenzione.
- Non devono essere presenti ostacoli per la libera cir-
colazione dell’aria sia dal lato aspirazione che, in mag-
gior luogo, su quello di uscita aria; in questo particolare
caso non deve essere presente nessun ostacolo ad una
distanza inferiore i 2 m. Ciò potrebbe causare turbolenze
tali da inibire il corretto funzionamento dell’apparecchio.
m
0,1
0,5
1,0
1,5
2,0
2,5
6,7 m/s
5,0 m/s
3,7 m/s
3,1 m/s
2,7 m/s
2,4 m/s

10
Italiano
- INSTALLAZIONE
MECCANICA
= =
35150
B
Mod.
B
10 774
1274
15
30
16 150 16
6,5
12
R6
6,5
1
2
3

Italiano
11
4
5
1
2
6
7

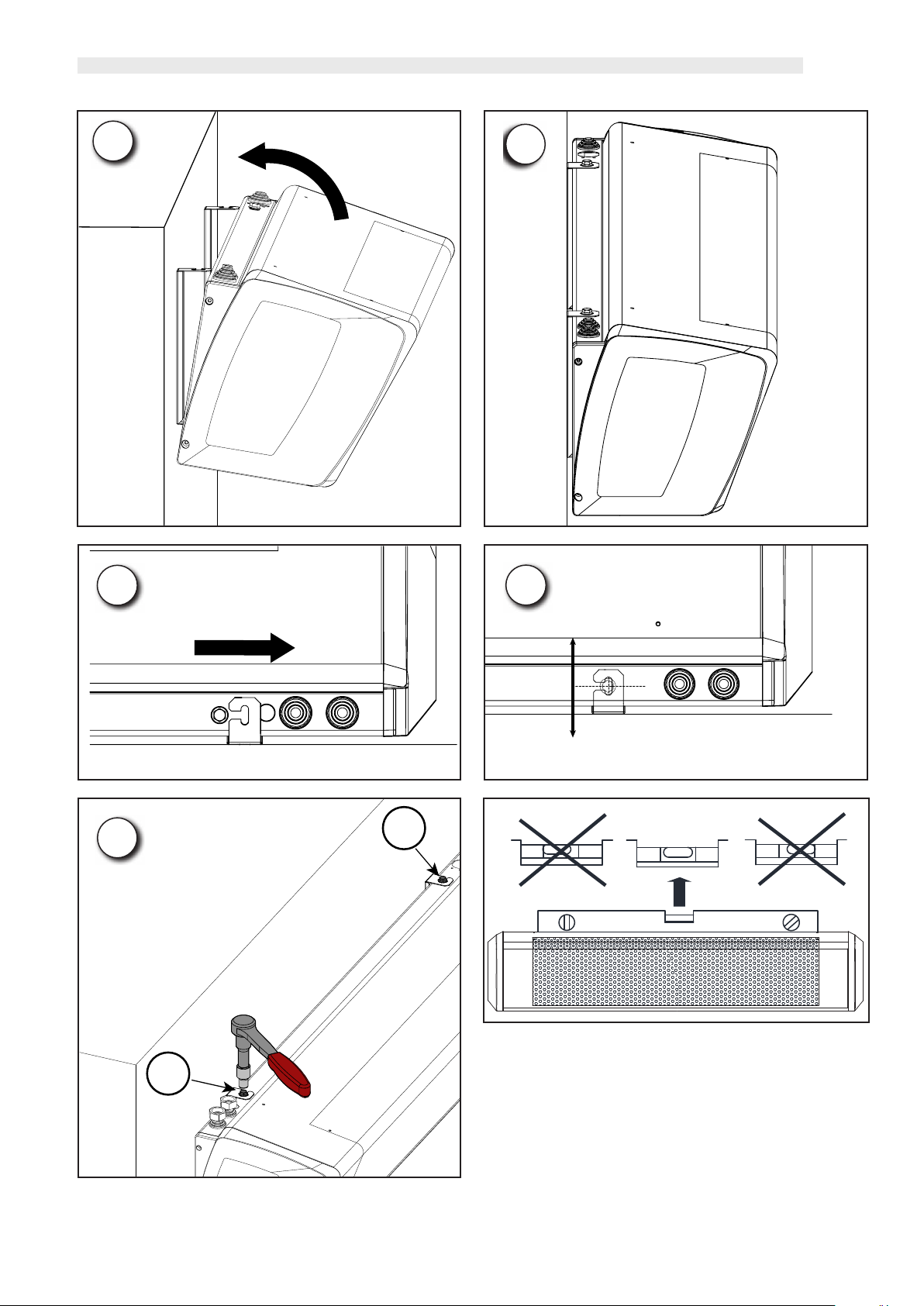

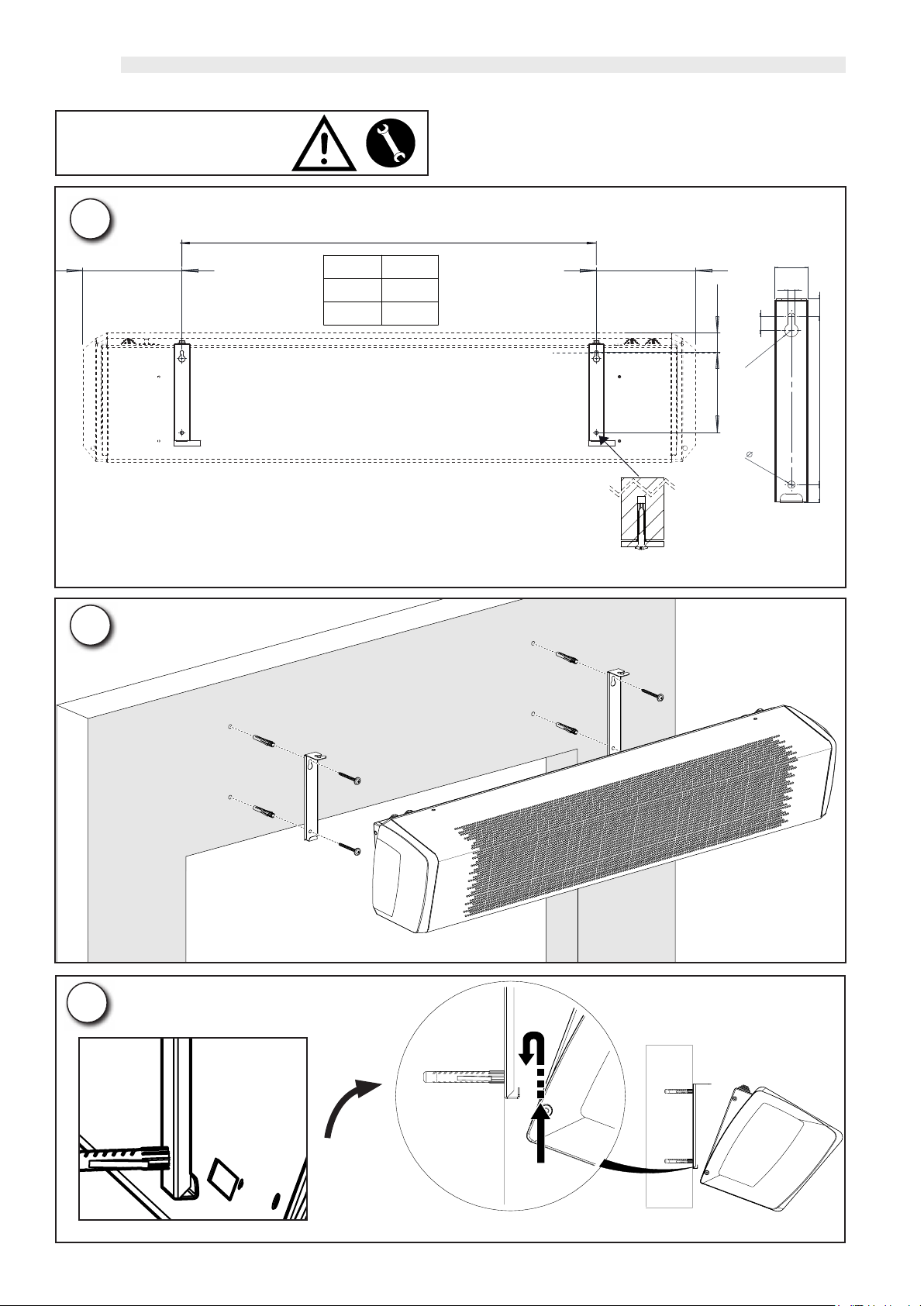

- Montare le staffe sulla parete, vedere Fig. 2 e lo schema
delle dimensioni in Fig. 1.
E’ necessario conpensare le staffe per adattarle alla
parete, qualora quest’ultima presenti una superficie irre-
golare.
- Agganciare l’unità al bordo inferiore della staffe (Fig. 3).
- Innestare la parte superiore dell’unità e serrare i dadi
contro le staffe (Fig. 4 - 5 -6 ).
OK
+2°
-2°
5a

12
Italiano
- COLLEGAMENTI
ELETTRICI
Prescrizioni generali
• Prima di installare la Lama d’aria verificare che la tensione nominale di alimentazione sia di 230V - 50 Hz.
• Assicurarsi che l’impianto elettrico sia adatto ad erogare, oltre alla corrente di esercizio richiesta dall’unità, anche la
corrente necessaria per alimentare elettrodomestici ed apparecchi già in uso.
• Effettuare i collegamenti elettrici secondo le leggi e le norme nazionali vigenti.
• A monte dell’unità prevedere un interruttore onnipolare con una distanza di apertura dei contatti che consenta la
disconnessione completa nelle condizioni della categoria di sovratensione lII.
Occorre sempre effettuare la messa a terra dell’unità.
Togliere sempre l’alimentazione elettrica prima di accedere alla macchina.
• Controllare che il cavo di alimentazione sia in perfetto stato. In nessun caso si deve riparare il cavo eventualmente
danneggiato con nastro isolante o con morsetti.
Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal costruttore o dal suo servizio assistenza
tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio.
Nelle Lame d’aria “DCA-ECM” il sistema di controllo è già preinstallato.
- Versioni DCA-ECM-A
Allacciare il cavo di alimentazione alla linea elettrica mediante la spina.
230Vac
50 Hz
- Versioni DCA-ECM-W
Allacciare il cavo di alimentazione alla linea elettrica mediante la spina.
230Vac
50 Hz
NOTA!: se previsto l’utilizzo di una valvola collegare elettricamente i due li dell’attuatore al morsetto di
servizio posto sul lato sinistro dell’unità (vedi sezione dedicata del manuale a pagina 14 e 15).

Italiano
13
CONSULTARE GLI SCHEMI ELETTRICI E LA SEZIONE DEL MANUALE DEDICATA
IN BASE AL MODELLO DI LAMA D’ARIA ACQUISTATO.
- Versioni DCA-ECM-E 230 Vac
Allacciare il cavo di alimentazione alla linea elettrica mediante la spina.
230Vac
50 Hz
- Versioni DCA-ECM-E 400 Vac
Allacciare il cavo di alimentazione alla linea elettrica mediante la spina (230 Volt).
Collegare il cavo di potenza fornito a corredo su dorsale di alimentazione idonea (400Vac 50Hz 3P).
230Vac
50 Hz
400Vac
50 Hz 3P

14
Italiano
DCA-ECM-W
LAMA D’ARIA
“DCA-ECM-W“

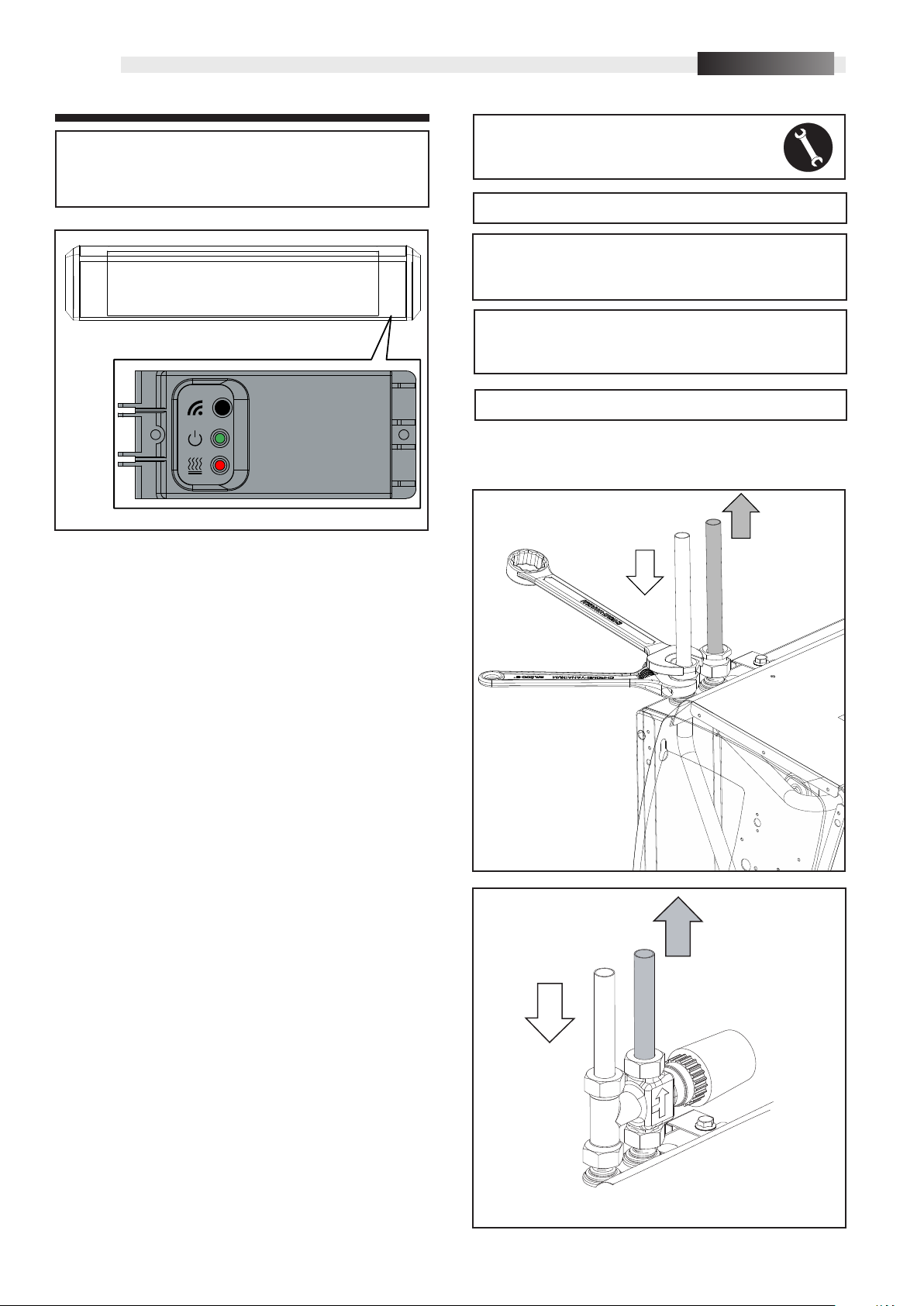

- COLLEGAMENTO
IDRAULICO
PRESSIONE MASSIMA DI ESERCIZIO: 1000 kPa.
USARE SEMPRE CHIAVE E CONTROCHIAVE
PER L’ALLACCIAMENTO
DELLA BATTERIA ALLE TUBAZIONI.
PREVEDERE SEMPRE
UNA VALVOLA DI INTERCETTAZIONE
DEL FLUSSO IDRAULICO.
IN
OUT
E
U
Il lavoro deve essere eseguito da un installatore
autorizzato.
IN OUT
E
U
UTILIZZARE ATTUATORI ON/OFF 230VAC 50HZ.
Le Lame d’aria DCA-ECM-W sono dotate di un controllo
elettronico predisposto per poter assolvere a diverse
funzioni e modalità di regolazione così da meglio
soddisfare le esigenze di installazione.
Il controllo viene regolato da un telecomando
(cod. 3021325).
SI RACCOMANDA DI LEGGERE ATTENTAMENTE
QUESTE ISTRUZIONI PRIMA DI UTILIZZARE IL
COMANDO.

Italiano
15
- COLLEGAMENTO ELETTRICO ATTUATORE VALVOLA
3
2
1
1 2
5
3 4
67
8
9
DCA-ECM-W

16
Italiano
LAMA D’ARIA
“DCA-ECM-E“
Le Lame d’aria DCA-ECM-E sono dotate di un controllo
elettronico predisposto per poter assolvere a diverse
funzioni e modalità di regolazione così da meglio
soddisfare le esigenze di installazione.
Il controllo viene regolato da un telecomando
(cod. 3021325).
SI RACCOMANDA DI LEGGERE ATTENTAMENTE
QUESTE ISTRUZIONI PRIMA DI UTILIZZARE IL
COMANDO.
- Sezione Resistenza Elettrica -
Le resistenze sono del tipo a filamento ad elementi inse-
riti all’interno del pacco batteria e devono quindi essere
fornite solo su prodotti specifici montati in fabbrica.
La configurazione prodotto, con resistenza elettrica,
ASSORBIMENTO RESISTENZE
400 Vac 3P
230 Vac
Potenza nominale
Assorbita
Tensione nominale di alimentazione
Corrente assorbita max.
12/3
1
400 Vac 3P
I° Stadio
II° Stadio
13,1 A 4,5 A 9 A
3000 W 3000 W 6000 W
2000 W 2000 W 3000 W
Modello
prevede l’impiego din° 2 termostati di sicurezza atti a li-
mitare sovratemperature interne all’apparecchio stesso.
Il termostato di primo intervento è del tipo a riarmo auto-
matico (pertanto auto ripristinabile cessato il fenomeno
di guasto), mentre il termostato di secondo intervento
è del tipo a riarmo manuale (posizione dell’organo di
ripristino come da immagine che segue).
In caso di intervento della protezione a riarmo manuale
occorrerà ripristinare il sistema solo dopo aver tolto ten-
sione ed aver accertato la causa di guasto (intervento
da effettuarsi esclusivamente da personale preposto
alla manutenzione).
Si raccomanda di non ostruire il flusso d’aria.
Avvertenze!:
In fase di prima installazione, prima di attivare le
resistenze elettriche vericare che il ventilatore
funzioni correttamente a tutte e due le velocità
previste.
La variante elettrica prevede che dopo lo spegnimento
dell’apparecchio la ventola continui a funzionare per
raffreddare l’interno dell’unità.
La Lama d’aria deve sempre essere spenta utilizzando
l’apposito controllo, e bisogna sempre permettere alla
ventola di completare il raffreddamento interno prima di
scollegare l’unità dall’alimentazione principale.
Se non si segue questa sequenza, il termostato di sicu-
rezza potrebbe azionarsi, e l’apparecchio deve quindi
essere resettato manualmente prima di poter essere
rimesso in funzione.
Posizione del Pulsante di riarmo
del termostato di sicurezza
Avvio
Quando l’unità viene utilizzata per la prima volta o
dopo un lungo periodo di inattività, potrebbero svilup-
parsi fumo o un leggero odore a causa della polvere o
della sporcizia accumulatasi sull’elemento riscaldante.
Questo fenomeno è assolutamente normale e scom-
pare dopo breve tempo.
DCA-ECM-E

Italiano
17
1
2
3
1
2
OFF
OFF
DIP DEFAULT
POSIZIONE
3
4
OFF
OFF MASTERSLAVE
Utilizzo con
COMANDO T-MB
ON
DIP DEFAULT OFF
POSIZIONE
0 sec. 30 sec. 60 sec. 90 sec.
OFF
OFF
ON
OFF
OFF
ON
ON
ON
5
6
OFF
OFF MOTORE
ASINCRONO
MOTORE
ECM
Utilizzo con
TELECOMANDO
Funzionamento come
DCU-ECM-E
Funzionamento come
DCU-ECM-W / DCU-ECM-A
Dip dedicati al costruttore
- IMPOSTAZIONE DIP
Collegamento ausiliari IN1/IN2
DIP N° 1 e 2 - IMPOSTAZIONE TEMPI DI
POST VENTILAZIONE
( Funzione associata al DSC - contatto porta )
- SCHEDA ELETTRONICA
DEL COMANDO
IN1
ON
1 2 3 4
IN2 (DSC)
DIP
56
J1
MC3
LEGENDA:
DIP = Dip Switch di congurazione
IN2 = Contatto Porta DSC
IN1 = ON-OFF remoto (Vedi JUMPER MC3)
RS485 = Seriale verso dispositivi SLAVE
J1 = JUMPER MC3
Funzione dei contatti ausiliari
• Contatto IN1 : ON-OFF remoto.
A contatto chiuso l’apparecchio funziona.
A contatto aperto l’apparecchio si ferma.
Se utilizzato, togliere il Jumper MC3 (J1) di chiusura
del contatto.
• Contatto IN2 (DSC): - contatto porta -
A contatto aperto l’apparecchio funziona.
A contatto chiuso l’apparecchio si ferma.
Funzione associata alla post-ventilazione (Vedi tabella
Dip).
- SEZIONE COMANDO ELETTRONICO PER LAME D’ARIA
MODELLI “DCA-ECM”

18
Italiano
Gestione di più apparecchi, in collegamento seriale,
con il comando.
È possibile collegare più apparecchi fra loro e control-
larli simultaneamente trasmettendo le impostazioni dal
comando ad un’unica unità MASTER.
Tutte le altre unità vengono definite SLAVE.
Il funzionamento di ogni singolo apparecchio dipenderà
dalle condizioni rilevate da ciascuno di essi in base alla
temperatura rilevata dalla propria sonda aria T1 posta in
ripresa.
Nota: l’unità Master dovrà avere il Dip 4 in
posizione OFF, mentre tutti gli apparecchi col-
legati come Slave dovranno avere il Dip 4 in
posizione ON.
- FUNZIONAMENTO
MASTER-SLAVE
Istruzione operativa per il collegamento
in RS 485.
1. tipo di conduttore da utilizzare: doppino 2x0,5 mm2;
Note di installazione
- i cavi vanno tirati con una forza inferiore a 12 kg.
Una maggiore forza può snervare i conduttori e quindi
ridurre le proprietà di trasmissione.
- non attorcigliare, annodare, schiacciare o sfilacciare i
conduttori.
ON
1 2 3 4
DIP
56
MC3
TX-RX GND TX-RX GND
ON
1 2 3 4
DIP
56
TX-RX GND
TX-RX GND
ON
1 2 3 4
DIP
56
MC3
TX-RX GND TX-RX GND
Master
DIP 4 OFF
Slave
DIP 4 ON
Slave
DIP 4 ON
ON
1 2 3 4
DIP
56
MC3
TX-RX GND TX-RX GND
ON
1 2 3 4
DIP
56
TX-RX GND
TX-RX GND
ON
1 2 3 4
DIP
56
MC3
TX-RX GND TX-RX GND
Master
DIP 4 OFF
Slave
DIP 4 ON
Slave
DIP 4 ON
- non posare il conduttore di segnale assieme a quelli
di potenza.
- se si deve incrociare il conduttore di segnale con
quello di potenza, incrociateli a 90°.
- non effettuate giunte di spezzoni di cavo. Utilizzare sem-
pre un unico cavo per collegare fra di loro le singole unità.
- non serrare eccessivamente i conduttori sotto i morsetti
di collegamento terminale. Spelare la parte terminale del
cavo con cura e attenzione. Non schiacciare il cavo in
corrispondenza di pressatavi o supporti di sicurezza.
- rispettare sempre la posizione dei colori in corrispon-
denza dei punti di partenza ed arrivo del collegamento.
- una volta effettuato il cablaggio verificare visivamente
e fisicamente i cavi siano sani e correttamente disposti.
- non posizionare mai i cavi di comunicazione in alcu-
na canalina, tubo, scatola di derivazione, od altro con-
tenitore, assieme a cavi di potenza o dell’impianto di
illuminazione.
- tenere i cavi di comunicazione, e le unità, distanti
almeno 2 metri da unità con pesanti carichi induttivi
(quadri di distribuzione, motori, generatori per sistemi
di illuminazione).

Italiano
19

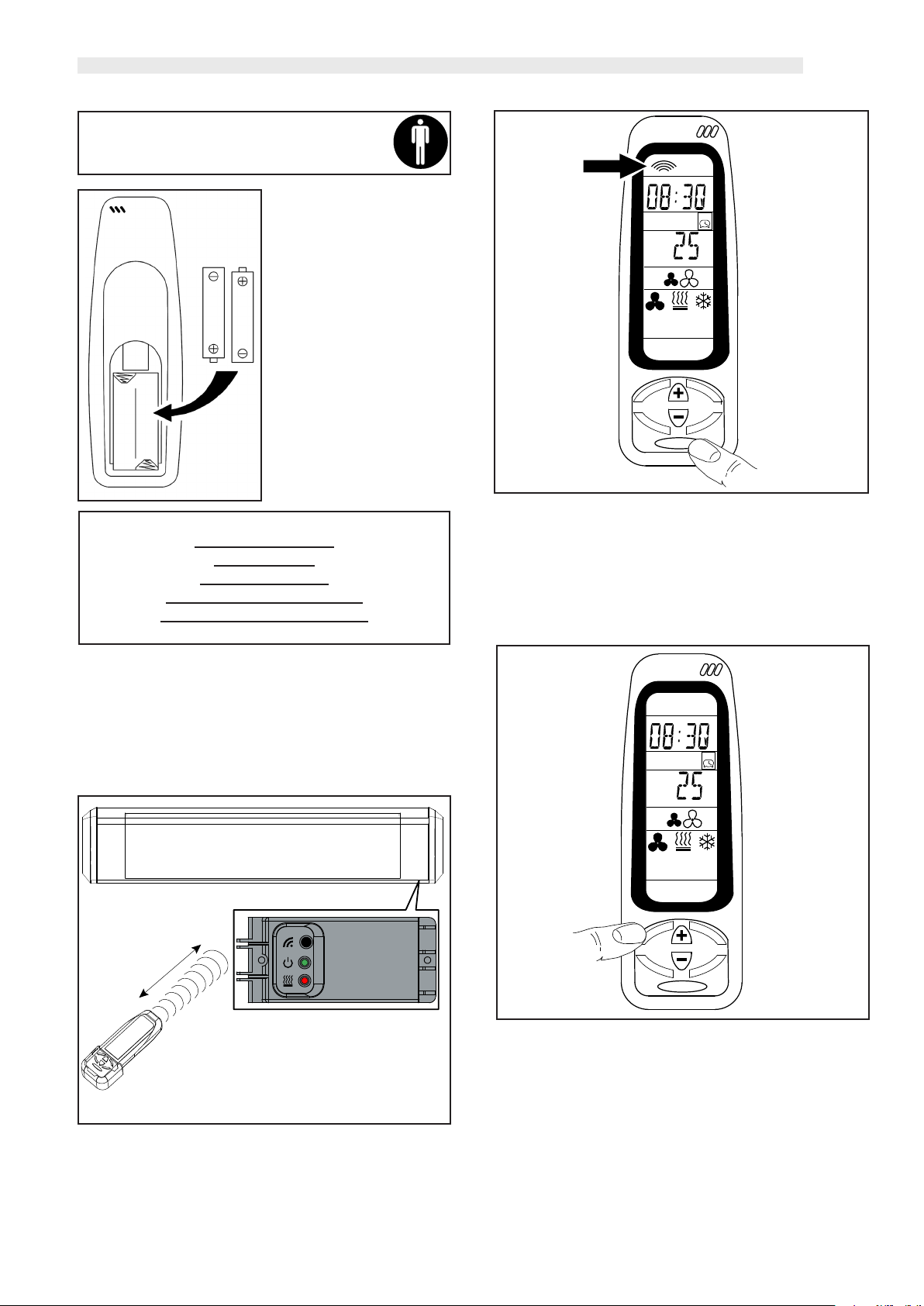

Questo telecomando è a raggi infrarossi.
Questo significa che, per trasmettere i comandi all’appa-
recchio, occorre puntare con il telecomando il ricevitore
posto sotto il fianco destro dell’apparecchiatura (vedi
Fig.1).
NOTE GENERALI
4/5 m MAX
°C
SET
TEMP
O
F
F
S
e
l
e
c
t
F
a
n
M
o
d
e
On/Send
TIMER
Ogni volta che si vuole modificare i parametri di funzio-
namento del ventilconvettore occorre inviare le istru-
zioni premendo il tasto “ON/SEND”.
BATTERIE
Prima di effettuare qual-
siasi operazione con il
telecomando, inserire le
batterie a corredo.
Le batterie che devono
essere utilizzate sono di
tipo AAA 1,5 Volt.
NON DISPERDERE
LE BATTERIE
NELL’AMBIENTE.
UTILIZZARE GLI APPOSITI
CONTENITORI SMALTITORI.
- TELECOMANDO
(COD. 3021325)
Fig.1
Per lo spegnimento dell’apparecchio è invece suffi-
ciente premere il tasto “OFF”.
°C
SET
TEMP
O
F
F
S
e
l
e
c
t
F
a
n
M
o
d
e
On/Send
TIMER

20
Italiano
°C
SET
TEMP
O
F
F
S
e
l
e
c
t
F
a
n
M
o
d
e
On/Send
TIMER
CLOCK SET
TIMER
°C
SET
TEMP
O
F
F
S
e
l
e
c
t
F
a
n
M
o
d
e
On/Send
TIMER
IMPOSTAZIONE OROLOGIO
1 - Selezione modalità di funzionamento
- Premere il tasto SELECT: CLOCK SET inizierà a lam-
peggiare.
- Premere i tasti (+) o (-), le ore inizieranno a lampeggiare.
Premere i tasti (+) o (-) per impostare l’ora corrente.
- Premendo nuovamente il tasto SELECT, i minuti ini-
zieranno a lampeggiare. Utilizzare i tasti (+) o (-) per
impostare i minuti correnti.
- Premere il tasto ON/SEND di trasmissione oppure
premere nuovamente il tasto SELECT per uscire dal
programma.
2 - Trasferimento modalità di funzionamento
- Per inviare l’informazione all’apparecchio premere il
tasto ON/SEND.
Impostazione dell’orologio del telecomando e/o dell’ap-
parecchio.
IMPOSTAZIONE DEL SET DESIDERATO
Premendo i pulsanti (+) o (-) aumentare o diminuire il
valore della temperatura desiderata.
Una volta impostato il valore desiderato, premere il
tasto ON/SEND per trasmettere l’informazione all’ap-
parecchio.
1 - Selezione modalità di funzionamento
- Premere i tasti (+) o (-) per modificare il set relativo
alla temperatura desiderata.
2 - Trasferimento modalità di funzionamento
- Per inviare l’informazione all’apparecchio premere il
tasto ON/SEND.
°C
SET
TEMP
O
F
F
S
e
l
e
c
t
F
a
n
M
o
d
e
On/Send
TIMER
°C
SET
TEMP
O
F
F
S
e
l
e
c
t
F
a
n
M
o
d
e
On/Send
TIMER
°C
SET
TEMP
O
F
F
S
e
l
e
c
t
F
a
n
M
o
d
e
On/Send
TIMER
