Arbonia DCB Series Manual

Luftschleier-Einheit DCB AKP 2016/01 - Cod. 4050400AR
IT - MANUALE DI INSTALLAZIONE E MANUTENZIONE
EN - INSTALLATION AND MAINTENANCE MANUAL
DE - INSTALLATIONS- UND WARTUNGSANLEITUNG
DCB

2
Gentile cliente,
la ringraziamo per la ducia accordataci con l’acquisto di un nostro prodotto.
Se Lei avrà la costanza di seguire attentamente le indicazioni contenute nel pre-
sente manuale, siamo certi che potrà apprezzare nel tempo e con soddisfazione
la qualità della nostra macchina.
La preghiamo di leggere attentamente le indicazioni contenute nel manuale che
riguardano l’uso corretto del nostro prodotto, in conformità alle prescrizioni essenziali
di sicurezza.
We thank you for your custom in the purchase of this product.
By carefully following the instructions contained in this manual you will be sure to
appreciate the quality of our machine.
Please therefore carefully read the instructions of use contained in this manual,
which comply with essential safety regulations.
Sehr geehrter Kunde,
wir danken Ihnen für das uns durch den Erwerb eines unserer Produkte entge-
gengebrachte Vertrauen.
Wenn Sie die Ausdauer haben, aufmerksam die im vorliegenden Handbuch enthal-
tenen Hinweise zu beachten, sind wir gewiß, daß Sie lange und mit Zufriedenheit
die Qualität unserer Maschine schätzen werden können. Wir bitten Sie, aufmerksam
die im Handbuch enthaltenen Hinweise bezüglich der richtigen Verwendung unseres
Produktes in Übereinstimmung mit den wesentlichen Sicherheitsvorschriften zu lesen.
DE
UK
IT

3
Prima della messa in funzione, leggere attentamente il manuale di istruzioni
Carefully read the following instruction booklet before starting up the machine.
Lesen Sie vor der Inbetriebnahme aufmerksam die Bedienungsanleitung.
Attenzione! Operazioni particolarmente importanti e/o pericolose
Important! Particularly important and/or delicate operations
Achtung! Besonders wichtige und / oder gefährliche Arbeitsgänge.
Interventi che possono essere svolti a cura dell’utente
Operations which may be carried out by the user
Maßnahmen, die durch den Anwender vorgenommen werden können
Interventi che devono essere svolti esclusivamente da un installatore o un tecnico autorizzato.
Interventions to be carried out exclusively by an installer or authorized technician.
Eingriffe, die nur von einem Installateur oder von einem autorisierten Techniker vorgenommen werden dürfen.
ITALIANO 4 - 27
ENGLISH 28 - 51
DEUTSCH 52- 75

4
Italiano
È vietato l’utilizzo dell’apparecchio da parte di bambini
o di persone inabili e senza assistenza.
Questo apparecchio è destinato ad essere utilizzato da
utilizzatori esperti o addestrati nei negozi, nell’industria
leggera e nelle fattorie, oppure per uso commerciale
da parte di persone non esperte.
È pericoloso toccare l’apparecchio avendo parti del
corpo bagnate ed i piedi nudi.
Non effettuare nessun tipo di intervento o manuten-
zione senza aver prima scollegato l’apparecchio dall’a-
limentazione elettrica.
Non manomettere o modificare i dispositivi di regola-
zione o sicurezza senza essere autorizzati e senza
indicazioni.
Non torcere, staccare o tirare i cavi elettrici che fuorie-
scono dall’apparecchio anche se lo stesso non è colle-
gato all’alimentazione elettrica.
Non gettare o spruzzare acqua sull’apparecchio.
Non introdurre assolutamente niente attraverso le gri-
glie di aspirazione e mandata aria.
Non rimuovere nessun elemento di protezione senza aver
prima scollegato l’apparecchio dall’alimentazione elettrica.
Non gettare o lasciare il materiale residuo dell’imballo
alla portata dei bambini perché potenziale causa di
pericolo.
Non installare in atmosfera esplosiva o corrosiva, in
luoghi umidi, all’aperto o in ambienti con molta polvere.
- REGOLE FONDAMENTALI
DI SICUREZZA
L’apparecchio può essere utilizzato da bambini di età
non inferiore a 8 anni e da persone con ridotte capa-
cità fisiche, sensoriali o mentali, o prive di esperienza
o della necessaria conoscenza, purché sotto sorve-
glianza oppure dopo che le stesse abbiano ricevuto
istruzioni relative all’uso sicuro dell’apparecchio e alla
comprensione dei pericoli ad esso inerenti.
I bambini non devono giocare con l’apparecchio.
La pulizia e la manutenzione destinata ad essere effet-
tuata dall’utilizzatore non deve essere effettuata da
bambini senza sorveglianza.
Prima di effettuare qualsiasi intervento assicuratevi che:
1 - L’apparecchio non sia sotto tensione elettrica.
2 - Chiudere la valvola di alimentazione dell’acqua
della batteria e lasciarla raffreddare (DCB-W).
3 - Installare in prossimità dell’apparecchio o degli
apparecchi in posizione facilmente accessibile un inter-
ruttore di sicurezza che tolga corrente alla macchina.
- PRESCRIZIONI DI SICUREZZA
Durante l’installazione, la manutenzione e la ripara-
zione, per motivi di sicurezza, è necessario attenersi a
quanto segue:
• Utilizzare sempre guanti da lavoro.
• Non esporre a gas infiammabili.
• Non posizionare sulle griglie oggetti.
Assicurarsi di collegare la messa a terra.
Per trasportare la macchina sollevarla da soli (per pesi
inferiori a 30 Kg) o con l’aiuto di un’altra persona.
Sollevarla lentamente, facendo attenzione che non cada.
Le ventole possono raggiungerela velocità di 1300 g/min .
Non inserire oggetti nell’elettroventilatore nè tanto-
meno le mani.
Nontogliereleetichettedisicurezzaall’internodell’appa-
recchio. In caso di illeggibilità richiederne la sostituzione.
In caso di sostituzione di componenti richiedere sempre
ricambi originali.
In caso di installazioni in climi particolarmente freddi,
svuotare l’impianto idraulico in previsione di lunghi
periodi di fermo macchina.
ISTRUZIONI ORIGINALI

Italiano
5
23/10
2012
QUALITY
CONTROL
MADE IN ITALY
MOTOR-FAN
POWER INPUT
SIZE
TYPE
230V 50Hz
PRIMA DI INSTALLARE L’APPARECCHIO
LEGGERE ATTENTAMENTE QUESTO MANUALE
L’apparecchio non può essere impiegato:
• per il trattamento dell’aria all’aperto
• per l’installazione in ambienti umidi
• per l’installazione in atmosfere esplosive
• per l’installazione in atmosfere corrosive
Verificare che l’ambiente in cui è installato l’apparecchio
non contenga sostanze che generino un processo di cor-
rosione delle alette in alluminio (DCB-W) .
L’apparecchiatura Lama d’aria viene fornita nella ver-
sione solo aria (DCB-L) con riscaldamento elettrico
(DCB-E) o riscaldamento ad acqua calda (DCB-W).
Gli apparecchi (DCB-W) sono alimentati con acqua
calda per riscaldare l’ambiente.

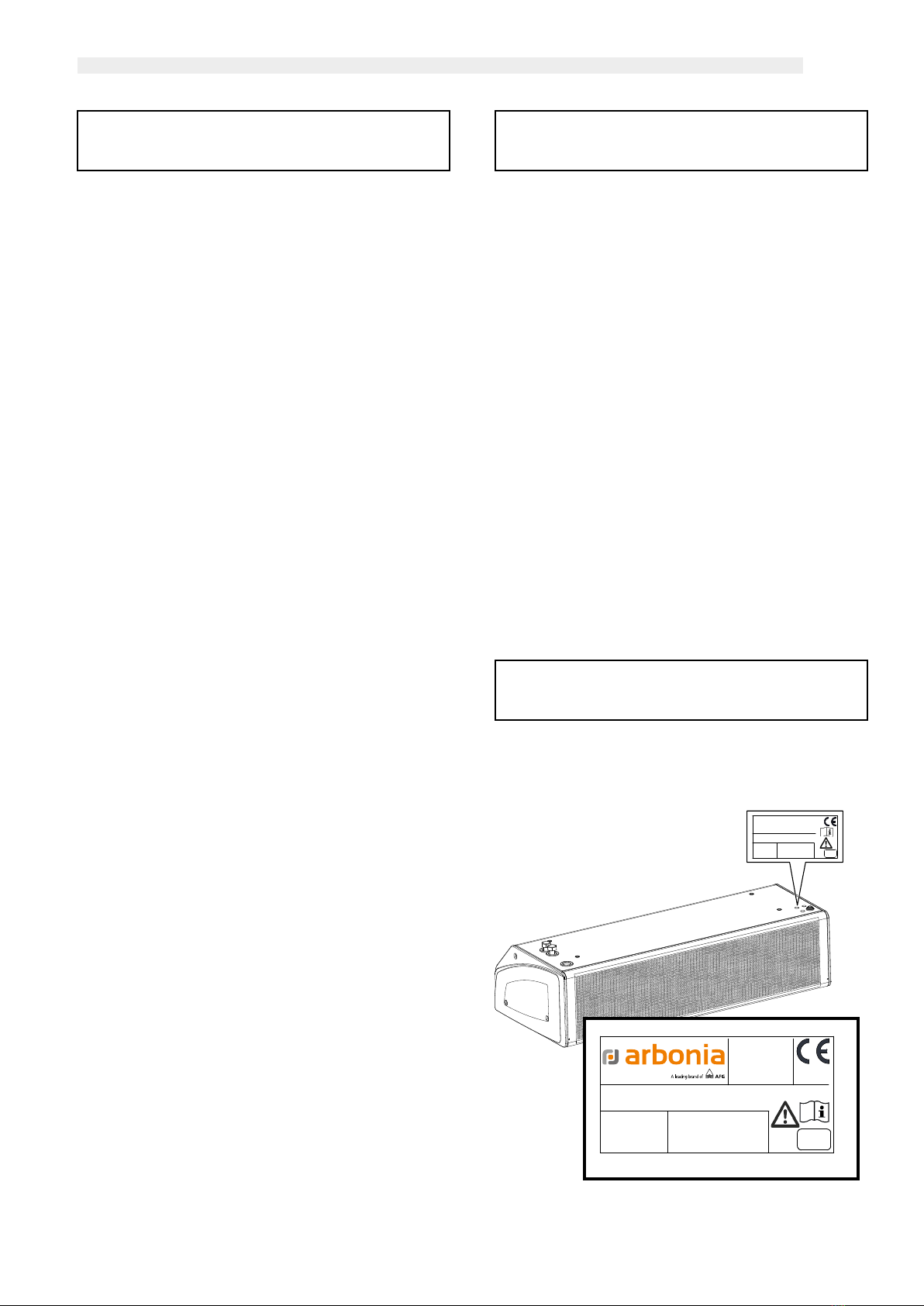

A bordo di ogni singola apparecchiatura è applicata l’e-
tichetta di identificazione riportante i dati del costruttore
ed il tipo di macchina. (Vedi Figura “A”)
Fig./Abb “A”
- UTILIZZO E CONSERVAZIONE
DEL MANUALE
Il presente manuale di istruzioni è indirizzato all’utente
della macchina, al proprietario al tecnico installatore e
deve essere sempre a disposizione per qualsiasi even-
tuale consultazione.
Il manuale è destinato all’utilizzatore, al manutentore ed
all’installatore della macchina.
Il manuale di istruzioni serve per indicare l’utilizzo della
macchina previsto nelle ipotesi di progetto, le sue ca-
ratteristiche tecniche e per fornire indicazioni per l’uso
corretto, la pulizia la regolazione e l’uso; fornisce inoltre
importanti indicazioni per la manutenzione, per eventuali
rischi residui e comunque per lo svolgimento di opera-
zioni da svolgere con particolare attenzione.
Il presente manuale è da considerare parte della macchi-
na e deve essere CONSERVATO PER FUTURI RIFERI-
MENTI fino allo smantellamento finale della macchina.
Il manuale di istruzioni deve essere sempre disponibile
per la consultazione e conservato in luogo protetto ed
asciutto.
In caso di smarrimento o danneggiamento, l’utente può
richiedere un nuovo manuale al costruttore o al proprio
rivenditore indicando il modello della macchina ed il
numero di matricola della stessa visibile sulla targhetta
di identificazione.
Il presente manuale rispecchia lo stato della tecnica al
momento della sua redazione, il fabbricante si riserva
il diritto di aggiornare la produzione ed i manuali suc-
cessivi senza l’obbligo di aggiornarne anche le versioni
precedenti.
Il costruttore si ritiene sollevato da eventuali responsa-
bilità in caso di:
- uso improprio o non corretto della macchina
- uso non conforme a quanto espressamente specifi-
cato nella presente pubblicazione
- gravi carenza nella manutenzione prevista e consi-
gliata
- modifiche sulla macchina o qualsiasi intervento non
autorizzato
- utilizzo di ricambi non originali o specifici per il mo-
dello
- inosservanza totale o anche parziale delle istruzioni
- Eventi eccezionali
- SCOPO
- IDENTIFICAZIONE MACCHINA
23/10
2012
QUALITY
CONTROL
MADE IN ITALY
MOTOR-FAN
POWER INPUT
SIZE
TYPE
230V 50Hz
400V
50Hz
--
DCB
00/00
2015
AIR CURTAIN
QUALITY
CONTROL
MADE IN
I T A L Y
ELECTRIC HEATER
POWER INPUT
400 W
MOTOR-FAN
SIZE
TYPE
W
230V 50Hz
DCB
4050XXX
2

6
Italiano
L’apparecchio viene imballato in scatole di cartone.
Una volta che l’apparecchio è disinballato controllare che
non vi siano danni e che corrisponda alla fornitura.
In caso di danni o di sigla dell’apparecchio non corrispon-
dente a quanto ordinato, rivolgersi al proprio rivenditore
citando la serie e il modello.
B
A
:Solo per unità DCB-L
- TRASPORTO
A
:Solo per unità DCB-W e DCB-E
B
B

Italiano
7
- LIMITI DI IMPIEGO
I dati fondamentali relativi all’apparecchiatura e allo
scambiatore di calore sono i seguenti:
Apparecchiatura e scambiatore di calore:
• Temperatura massima del fluido termovettore: max
80°C. (DCB-W)
• Massima temperatura uscita aria: 55°C.
• Pressione di esercizio massima: 1000 kPa.
• Tensione di alimentazione: 230V - 50Hz.
• Consumo di energia elettrica: vedi targhetta dati
tecnici.
• Grado di protezione : IP20
I dati tecnici delle valvole con azionatore termoelettrico
sono i seguenti (DCB-W) :
Valvole con azionatore termoelettrico:
• Pressione di esercizio: 1000 kPa
•Tensione di alimentazione: 230V~50/60Hz.
• Rating/protezione VA: 2,5 VA/IP 44
• Tempo di chiusura: 180 sec.
• Contenuto massimo di glicole nell’acqua: 50%.
Altri dati tecnici
Tutti gli altri dati tecnici importanti (dimensioni, pesi,
collegamenti, rumorosità, ecc.) vengono forniti in altre
parti del presente Manuale, nella documentazione tec-
nica a parte o nella proposta tecnica.
Le parti di consumo e quelle sostituite vanno smal-
tite nel rispetto della sicurezza e in conformità con le
norme di protezione ambientale.
- SMALTIMENTO
V
Z
Y

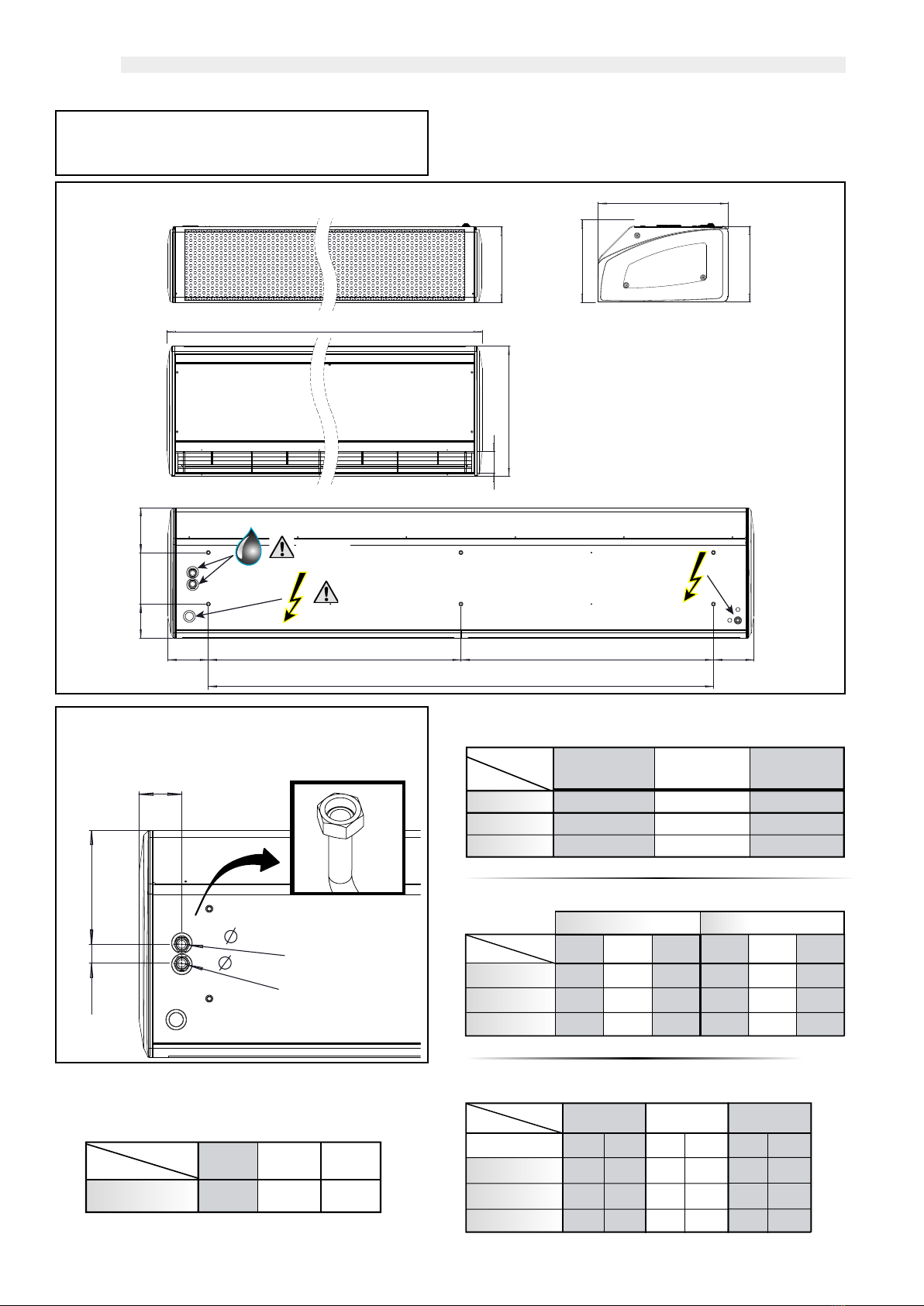

Peso - Weight - Poids - Gewicht -
Peso (kg) - Вес (кг)
DCB-L
Type
V
Z
335
1210
335
1710
Dimensioni - Dimensions - Dimensions
Dimensionen - Dimensión - Габариты
(mm)
Y575 575
DCB-W
DCB-E
1 2
1 2
3
3
470
2255
575
34,5
39,5
37,5
45,6
51,6
49,6
78,5
86,5
83,5

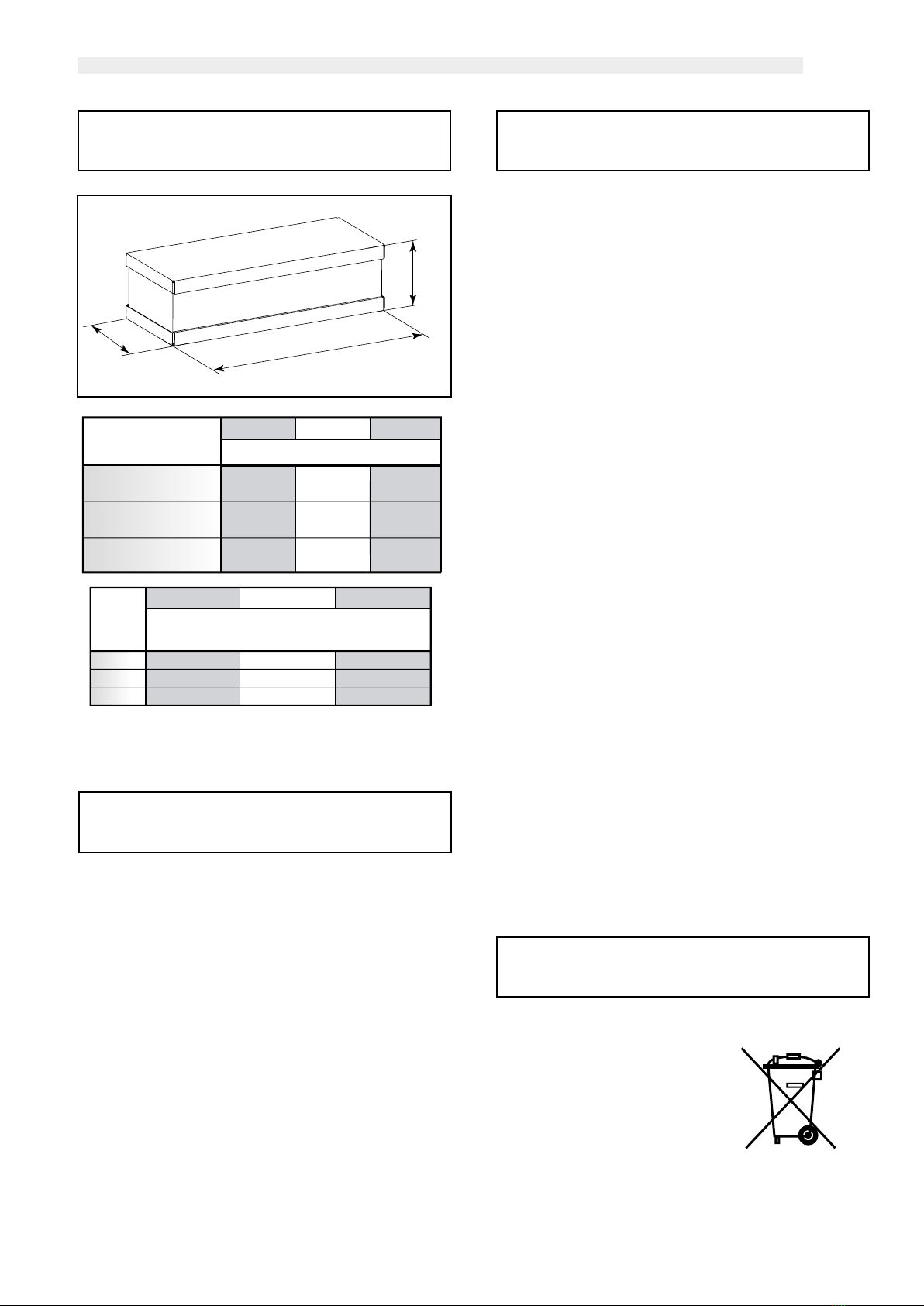

- PESI E DIMENSIONI
UNITA’ IMBALLATA
• Apparecchio e comando.
• Libretto di istruzioni e manutenzione
Dopo aver aperto e tolto l’imballo, accertarsi che il con-
tenuto sia quello richiesto e che sia integro. In caso
contrario, rivolgersi al rivenditore ove si è acquistato
l’apparecchio.
Si esclude qualsiasi responsabilità per i danni eventuali
causati da un uso improprio.
Ogni riparazione o manutenzione dell’apparecchio
deve essere eseguita da personale specializzato e
qualificato.
Non si risponde in caso di danni provocati da modifiche
o manomissioni dell’apparecchio.
- NOTE GENERALI
ALLA CONSEGNA

8
Italiano
- CARATTERISTICHE TECNICHE
480
280
303
280
A
480
80
149
CC 149
165190125
B
DCB -E
DCB-W
H2O
Unità imballata
PESO (kg)
DCB-L
Type
DCB-W
DCB-E
1 2
Unità non imballata
1 2
31 41
36 47
34 45
3 3
60
68
65
34,5
39,5
37,5
45,6
51,6
49,6
78,5
86,5
83,5
Grandezza
240
40
91
3/4"
3/4"
ATTACCHI
FEMMINA
ATTACCHI IDRAULICI
1,40
CONTENUTO ACQUA (Litri)
DCB-W
Type 1 2
2,10
3
2,85
Grandezza 230/1 50Hz
ASSORBIMENTO MOTORE
DCB-L
Type
DCB-W
DCB-E
1
330
330
330
1,57
Watt A
1,57
1,57
2
400
400
400
1,80
Watt A
1,80
1,80
3
660
660
660
3,14
Watt A
3,14
3,14
Grandezza
A
B
1125
828
1625
1328
DIMENSIONI (mm)
123
2160
1862
C_ _ 931
Grandezza

Italiano
9
- FUNZIONAMENTO E
APPLICAZIONE
3,50 m
100
mm
100 mm
DOOR DOOR
2°
(Fig. B)

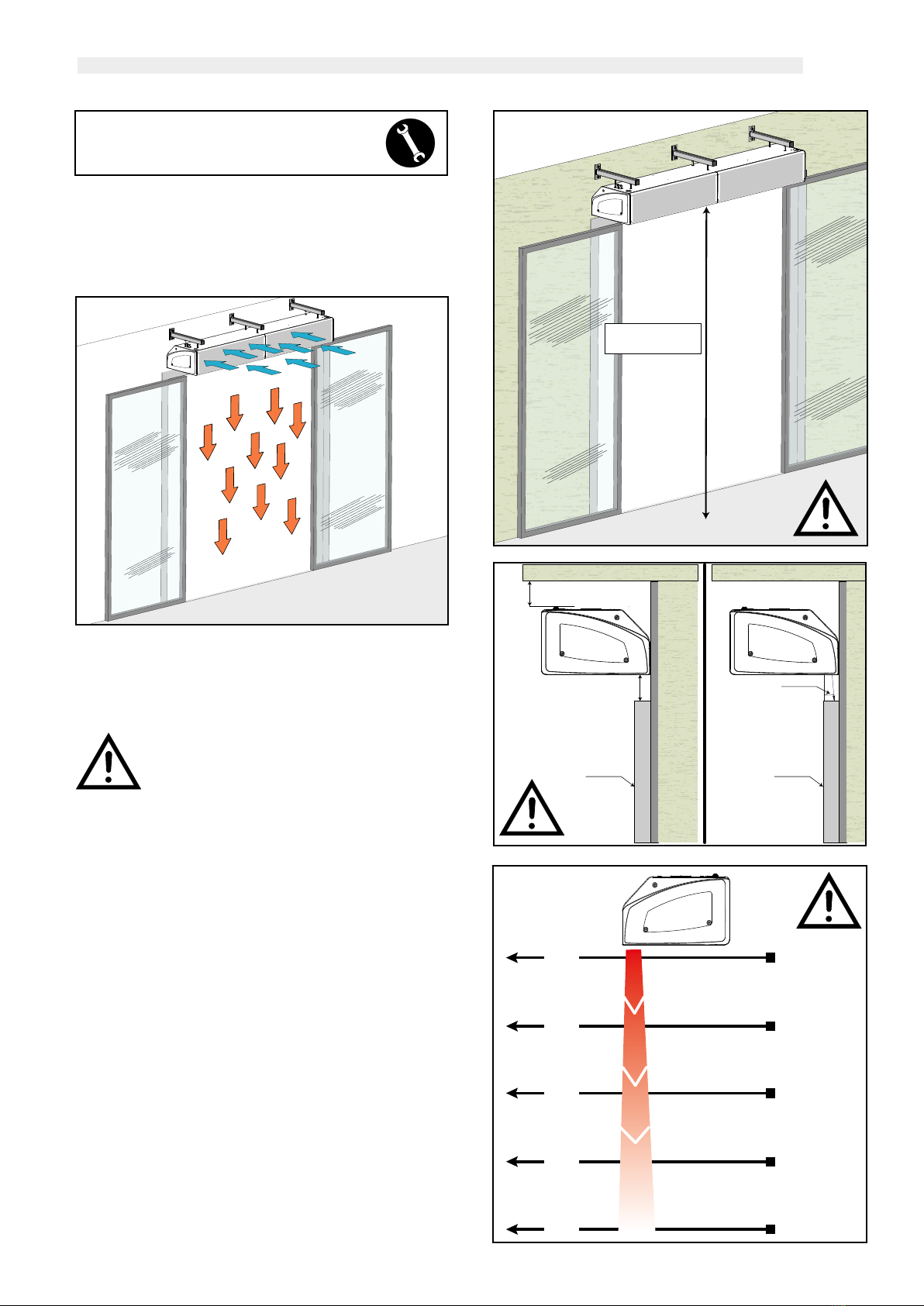

L’aria viene aspirata dall’alto ed emessa verso il basso,
in modo tale da creare uno schermo sulla luce della
porta e ridurre al minimo la dispersione di calore.
Per ottenere la migliore efficienza, l’unità deve coprire
l’intera larghezza della porta.
L’efficienza della lama d’aria dipende dalla differenza
di temperatura e pressione dell’aria tra gli ambienti
separati dalla lama stessa e dall’eventuale pressione
provocata dal vento.
NOTA! Una pressione negativa all’interno
dell’edificio riduce considerevolmente l’effi-
cienza della lama d’aria, pertanto è bene
intervenire per bilanciare la portata della ventilazione.
La posizione di installazione dell’unità, per ottenere il
miglior rendimento di funzionamento ed evitare guasti
o condizioni di pericolo, deve avere i seguenti requisiti:
- La lama d’aria dev’essere montata orizzontalmente con
la griglia di mandata aria rivolta verso il basso e il più
vicino possibile alla porta.
- L’altezza massima di installazione deve essere 3,50 m
(g. B ).
- La parete su cui si intende fissare l’unità deve essere
robusta e adatta a sostenerne il peso.
- Deve essere possibile lasciare attorno all’unità uno
spazio necessario per eventuali operazioni di manu-
tenzione.
- Non devono essere presenti ostacoli per la libera cir-
colazione dell’aria sia dal lato aspirazione che, in mag-
gior luogo, su quello di uscita aria; in questo particolare
caso non deve essere presente nessun ostacolo ad una
distanza inferiore i 2 m. Ciò potrebbe causare turbolenze
tali da inibire il corretto funzionamento dell’apparecchio.
m
0,1
1,0
2,0
3,0
3,5
12 m/s
5,8 m/s
4,8 m/s
4,1 m/s
3,6 m/s

10
Italiano
OK
- INSTALLAZIONE
MECCANICA
OPTIONAL COD. ZB0389 0001 - ZB0389 0002
D
MAX 50 mm
E
DCB 1 2 3
-
--
cod.
ZB0389 0001
cod.
ZB0389 0002
30 ÷ 110 mm
A
12
130
209020
60
C
B

Italiano
11
- INSTALLAZIONE
MECCANICA
DCB 1 2 3
-
--
cod.
ZB0391 0001
cod.
ZB0391 0002
OPTIONAL
ZB0391 0001
OPTIONAL
ZB0391 0002

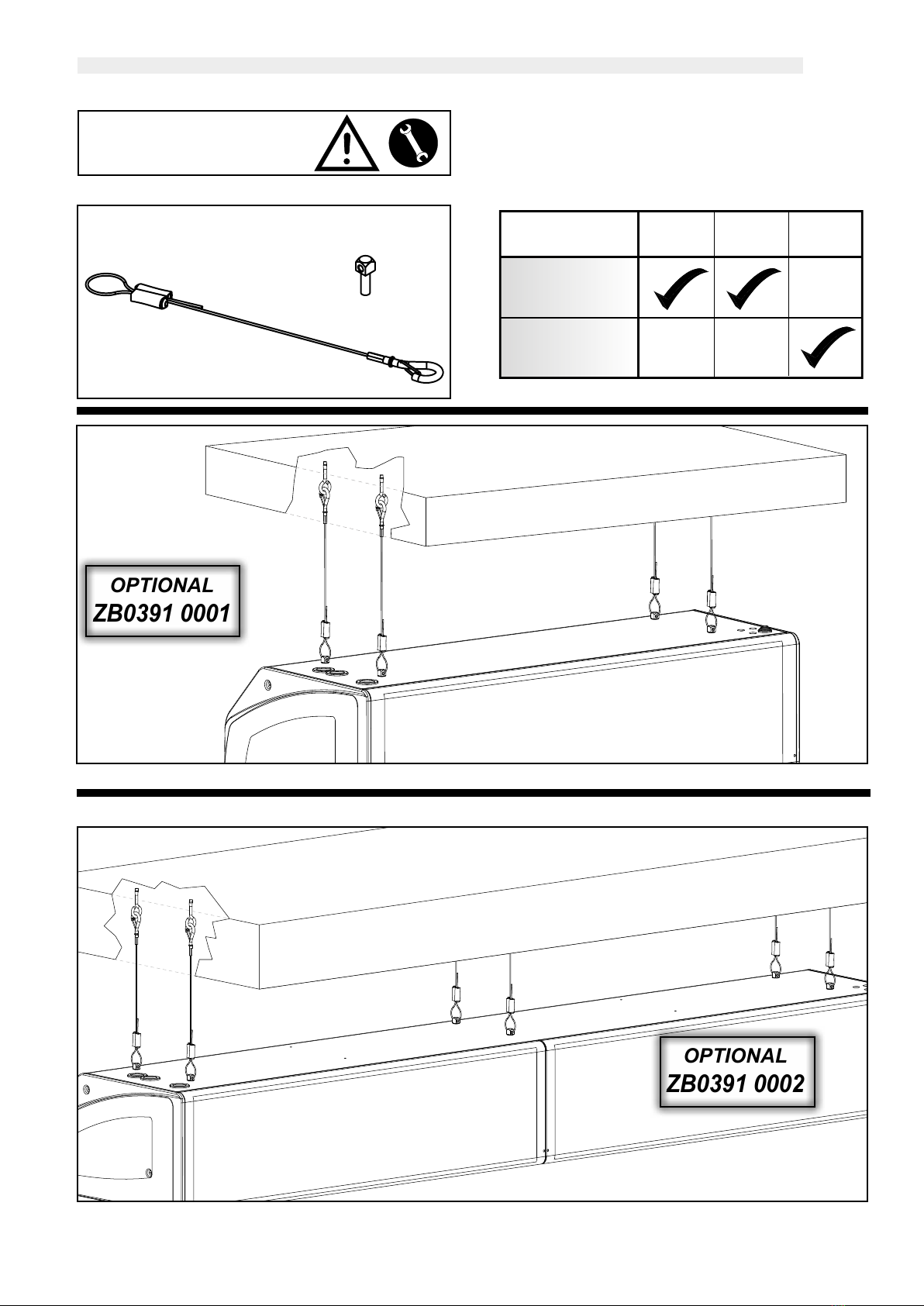

OPTIONAL COD. ZB0391 0001 - ZB0391 0002

12
Italiano

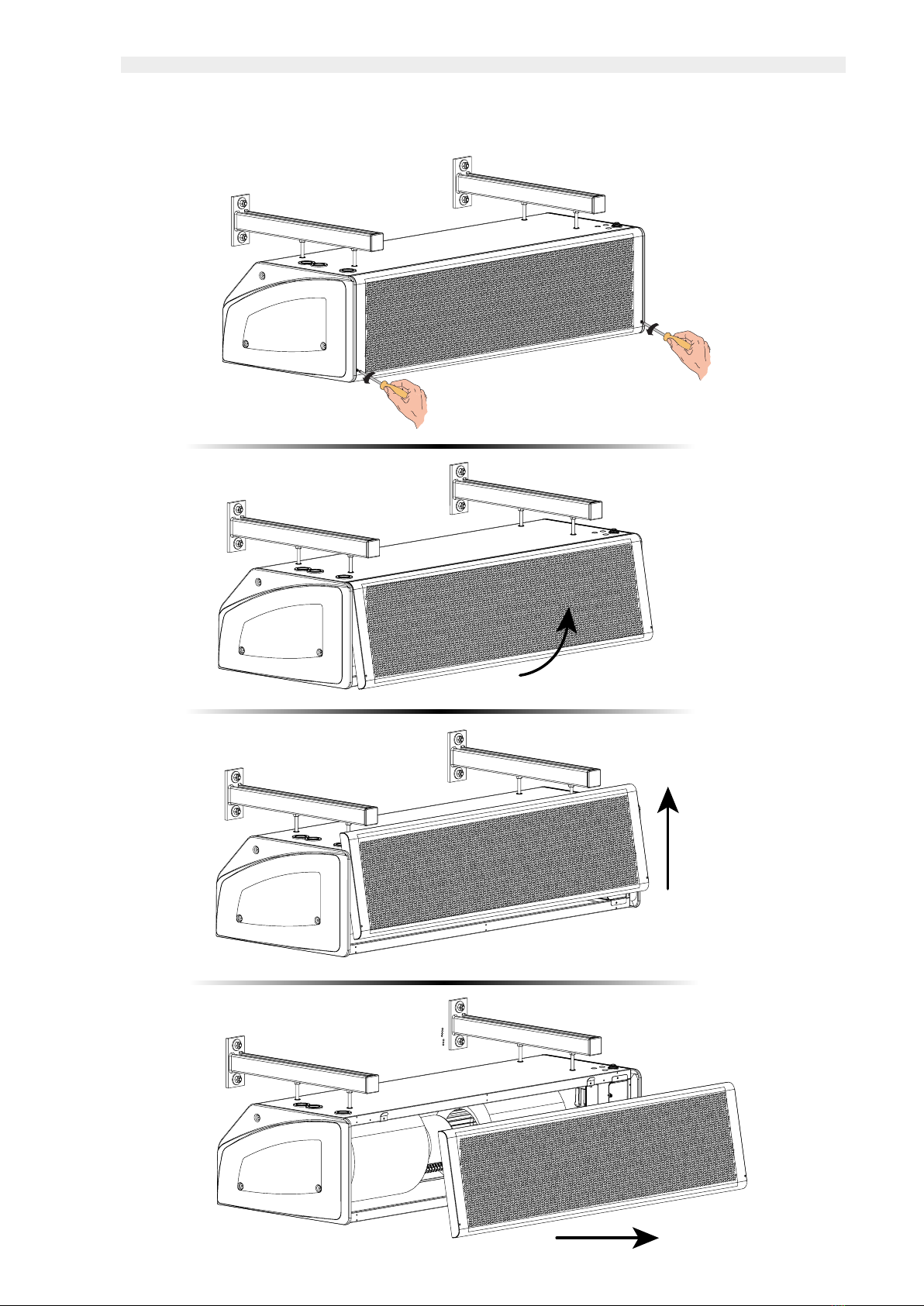

Aprire l'unità togliendo il pannello anteriore.

Italiano
13
LATO COMANDO
230 Vac 50 Hz
- COLLEGAMENTI
ELETTRICI
Prescrizioni generali
• Prima di installare la lama d’aria, verificare che la tensione nominale di alimentazione sia di 230V - 50 Hz.
• Assicurarsi che l’impianto elettrico sia adatto ad erogare, oltre alla corrente di esercizio richiesta dall’unità, anche la
corrente necessaria per alimentare elettrodomestici ed apparecchi già in uso.
• Effettuare i collegamenti elettrici secondo le leggi e le norme nazionali vigenti.
• A monte dell’unità prevedere un interruttore onnipolare con distanza minima dei contatti di 3,5 mm.
Occorre sempre effettuare la messa a terra dell’unità.
Togliere sempre l’alimentazione elettrica prima di accedere alla macchina.
LATO POTENZA
400 Vac 50 Hz 3P
LATO COMANDO
230 Vac 50 Hz
CONSULTARE GLI SCHEMI ELETTRICI E LA SEZIONE DEL MANUALE DEDICATA IN BASE AL MODELLO DI
LAMA D’ARIA ACQUISTATO.
ATTENZIONE!: Verificare assorbimenti macchina
LATO COMANDO
230 Vac 50 Hz
- Versioni DCB-L
Alimentare “lato comando”
con dorsale 230Vac 50Hz.
Sezione cavo consigliata 1,5 mm2.
- Versioni DCB-W
Alimentare “lato comando”
con dorsale 230Vac 50Hz.
Sezione cavo consigliata 1,5 mm2.
- Versione DCB-E
Alimentare “lato comando” con
dorsale 230Vac 50Hz e alimentare
il “lato potenza” con dorsale di ali-
mentazione idonea 400Vac 50Hz 3P.
Tipo Potenza
[kW] Tensione [V]
Sezione
min.
[mm 2]
DCB 1 - E 8 400V3~ 2,5
DCB 2 - E 12 400V3~ 4
DCB 3 - E 16 400V3~ 4
Lato Potenza
Sezione cavo consigliata

14
Italiano
Le lame d’aria DCB-L hanno a corredo un controllo
elettronico predisposto per poter assolvere a diverse
funzioni e modalità di regolazione così da meglio sod-
disfare le esigenze di installazione.
E’ possibile gestire più apparecchi, in collegamento
parallelo, con un unico comando. (vedere sezione
schemi elettrici).
SI RACCOMANDA DI LEGGERE ATTENTAMENTE
QUESTE ISTRUZIONI PRIMA DI UTILIZZARE IL
COMANDO.
LAMA D’ARIA “DCB-L“
- INSTALLAZIONE
1
3
2
58
90
4.8
4.8
56
117
4.8
Ø4.3
Ø 4.3
PG13.5/PG16
4
5
CONSULTARE GLI SCHEMI ELETTRICI
PER IL COLLEGAMENTO.
DCB-L

Italiano
15

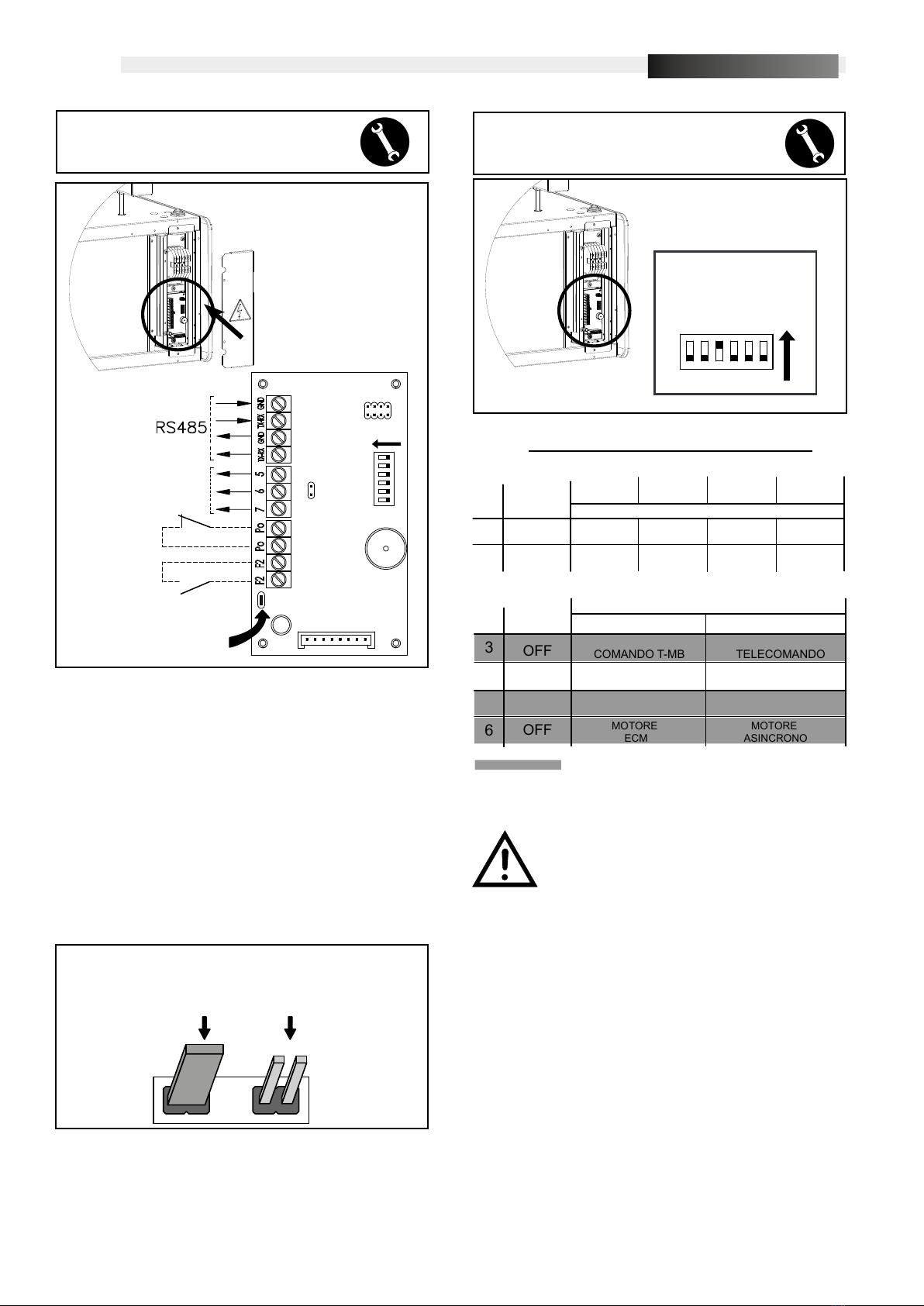

- SCHEDA ELETTRONICA
E COLLEGAMENTI
LEGENDA:
DIP =
Dip Switch di congurazione
IN2 = Contatto Porta DSC
IN1 = ON-OFF remoto (Vedi impostazione DIP 3)
Funzione dei contatti ausiliari
• Contatto IN1 : ON-OFF remoto (vedi impostazione DIP 3).
- con DIP N.ro 3 in ON
è configurato come ON/OFF remoto dove:
• contatto Chiuso = ON ventilatore
• contatto Aperto = OFF ventilatore
• Contatto IN2 (DSC): - contatto porta -
A contatto aperto l’apparecchio funziona.
A contatto chiuso l’apparecchio si ferma.
Funzione associata alla post-ventilazione (Vedi tabella Dip).
- IMPOSTAZIONE DIP
Collegamento ausiliari IN1/IN2
1
2
OFF
OFF
DIP DEFAULT
POSIZIONE
3
4
OFF
OFF Pulsante P1
ABILITATO
Pulsante P1
DISABILITATO
Ingresso IN1 (On/Off remoto)
ABILITATO
Ingresso IN1 (On/Off remoto)
DISABILITATO
ON
DIP DEFAULT OFF
POSIZIONE
0 sec. 30 sec. 60 sec. 90 sec.
OFF
OFF
ON
OFF
OFF
ON
ON
ON
Dip dedicati al costruttore
DIP N° 1 e 2 - IMPOSTAZIONE TEMPI DI POST VENTILA-
ZIONE ( Funzione associata al DSC - contatto porta )
RL2RL1
Po
Po
F2F2
L
NN
SEA
230V
~
IN1
ON
1234
IN2
(DSC)
MIN. VEL.
MAX. VEL.
L
N
DIP
P1 = Pulsante On / Stand By / Cambio velocità
DL1 = Led On / Stand By
DL2 = Velocità Minima
DL3 = Velocità Massima
- UTILIZZO DEL COMANDO
• Al Power On il controllo riprende lo stato memorizzato
all’atto della mancata tensione
• Alla prima accensione tutti i led risultano spenti:
premere il pulsante P1 per passare nello stato di stand-by.
In stand-by DL1 risulta acceso, mentre DL2 e DL3 spenti.
• Premendo il pulsante P1 si passa alla fase di bassa velo-
cità: DL1 e DL2 risultano accesi mentre DL3 spento.
• Premendo nuovamente il pulsante P1 si passa alla fase
di alta velocità: DL1 e DL3 risultano accesi mentre DL2
spento.
P1
Stand-by
P1
Bassa
Velocità
P1
Alta
Velocità
P1
Bassa
Velocità
NOTA!: il ventilatore rimane attivo per il
tempo di post ventilazione impostato tramite
Dip n°1 e 2.
DL1
P1
DL2
DL3
DCB-L

16
Italiano
Le lame d’aria DCB-W sono dotate di un controllo
elettronico predisposto per poter assolvere a diverse
funzioni e modalità di regolazione così da meglio sod-
disfare le esigenze di installazione.
Il controllo viene regolato dal comando T-MB
(cod. ZE0161 0001). SI RACCOMANDA DI LEGGERE ATTEN-
TAMENTE QUESTE ISTRUZIONI PRIMA DI
UTILIZZARE IL COMANDO.

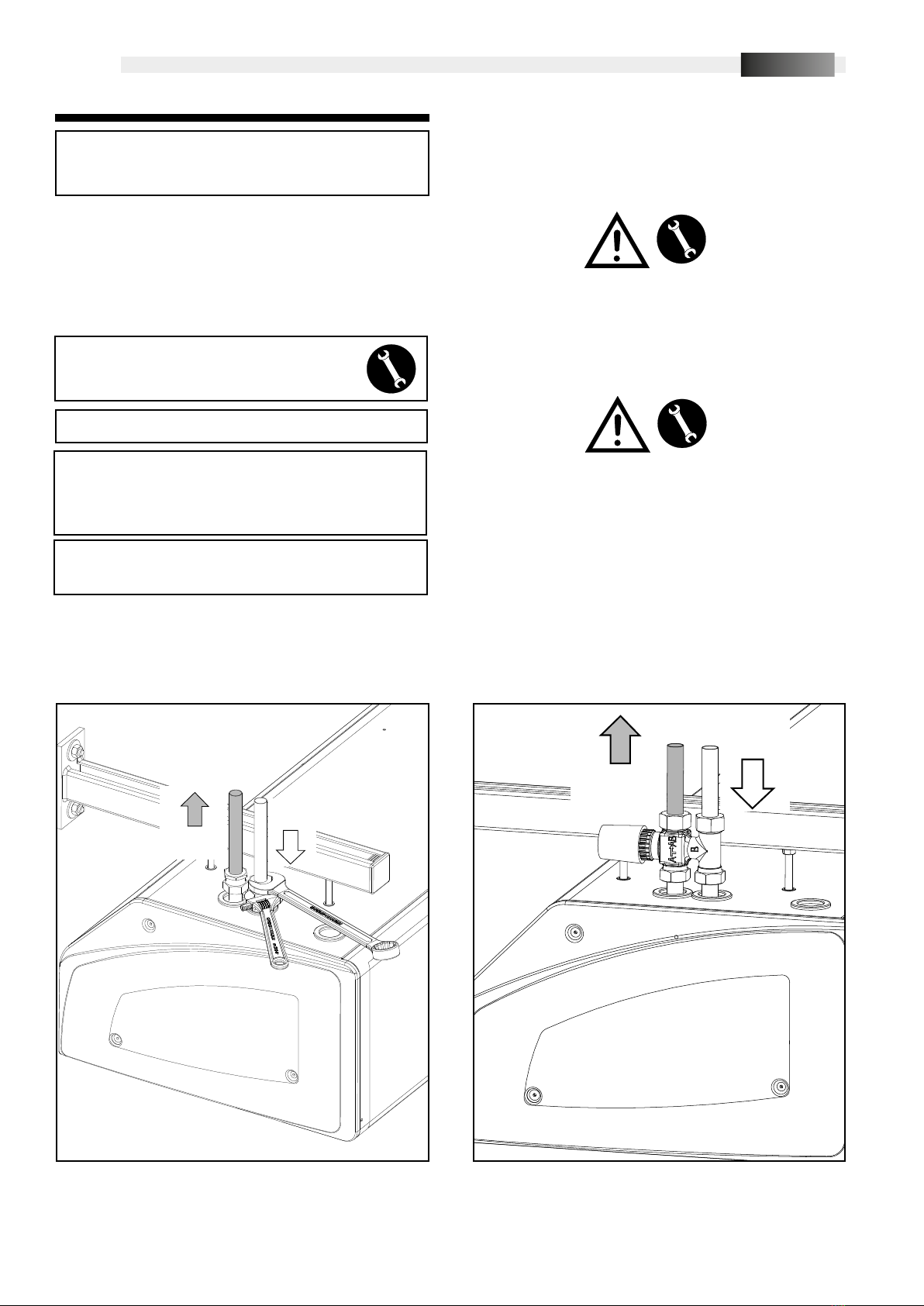

- COLLEGAMENTO
IDRAULICO
PRESSIONE MASSIMA DI ESERCIZIO: 1000 kPa.
USARE SEMPRE
CHIAVE E CONTROCHIAVE
PER L’ALLACCIAMENTO
DELLA BATTERIA ALLE TUBAZIONI.
PREVEDERE SEMPRE UNA VALVOLA
DI INTERCETTAZIONE DEL FLUSSO IDRAULICO.
Il lavoro deve essere eseguito da un installatore autorizzato.
UTILIZZARE ATTUATORI ON/OFF 230VAC 50HZ.
OUT
U
IN
E
OUT
U
IN
E
LAMA D’ARIA “DCB-W“
PER QUANTO CONCERNE LO SCHEMA
DI COLLEGAMENTO, RIFARSI ALL’APPO-
SITA SEZIONE INCLUSA NEL PRESENTE
MANUALE.
DCB-W

Italiano
17
N N N L L 1
PE
230VAC
50Hz
- COLLEGAMENTO ELETTRICO
ATTUATORE VALVOLA (DCB-W)
- COLLEGAMENTO CAVO
DI ALIMENTAZIONE
N N N L L 1
PE
E
N1
UTILIZZARE ATTUATORI
ON/OFF 230VAC 50HZ.
Alimentare “lato comando” con dorsale 230Vac 50Hz.
PG 13,5
DCB-W

18
Italiano

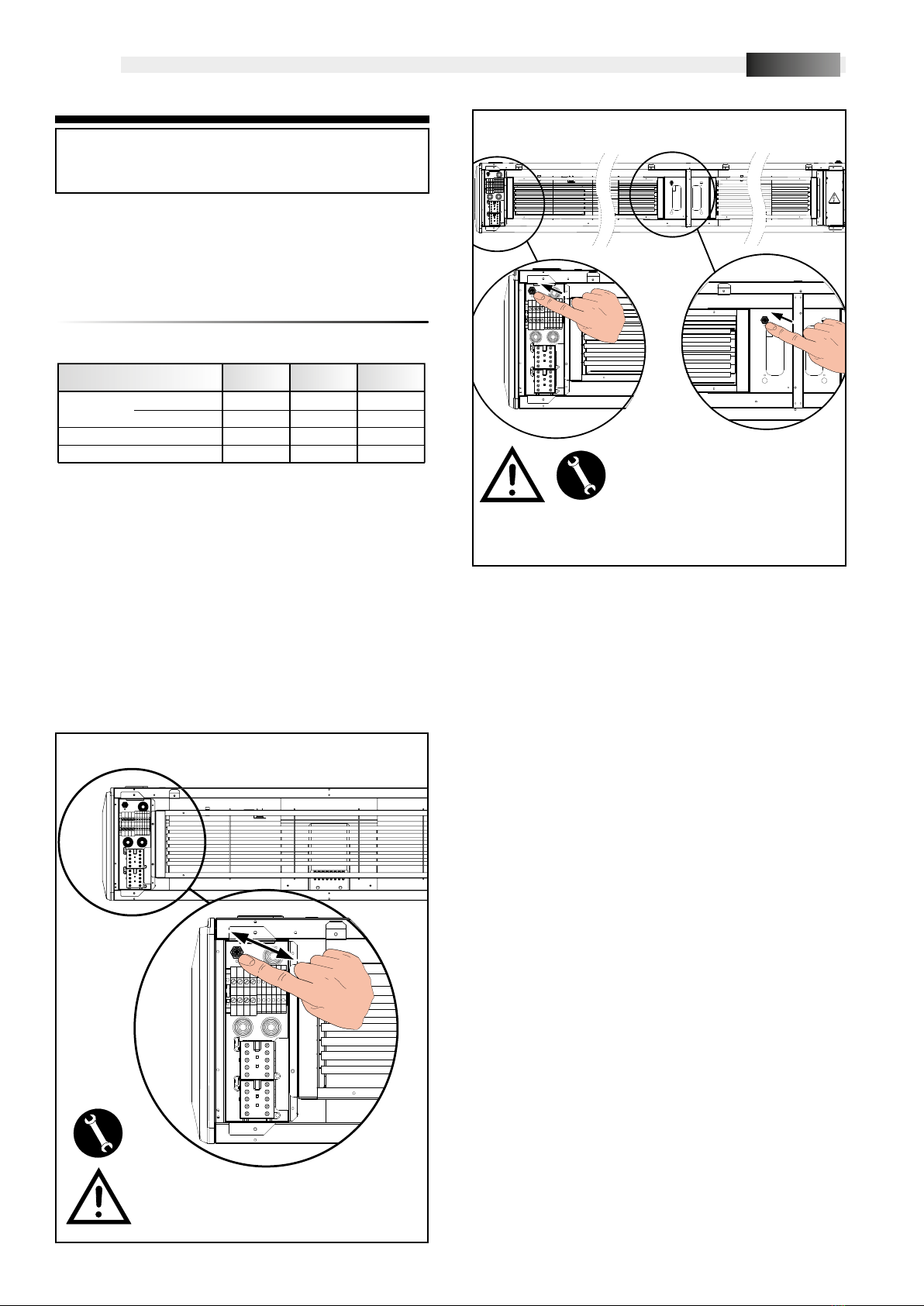

Le resistenze sono del tipo a filamento ad elementi inse-
riti all’interno del pacco batteria e devono quindi essere
fornite solo su prodotti specifici montati in fabbrica.
ASSORBIMENTO RESISTENZE
400 Vac 3P
400 Vac 3P
Potenza nominale
Assorbita
Tensione nominale di alimentazione
Corrente assorbita max.
13
2
400 Vac 3P
I° Stadio
II° Stadio
12 A 18 A 24 A
8000 W 12000 W 16000 W
4000 W 6000 W 8000 W
Modello
La configurazione prodotto, con resistenza elettrica,
prevede l’impiego di n° 2 termostati di sicurezza per
grandezze 10 e 15 e n° 3 termostati di sicurezza per
grandezze 20, atti a limitare sovratemperature interne
all’apparecchio stesso.
Il termostato di primo intervento è del tipo a riarmo auto-
matico (pertanto auto ripristinabile cessato il fenomeno
di guasto), mentre il termostato di secondo intervento
è del tipo a riarmo manuale (posizione dell’organo di
ripristino come da immagine che segue).
In caso di intervento della protezione a riarmo manuale
occorrerà ripristinare il sistema solo dopo aver tolto ten-
sione ed aver accertato la causa di guasto (intervento
da effettuarsi esclusivamente da personale preposto
alla manutenzione).
Si raccomanda di non ostruire il flusso d’aria.
Avvertenze
In fase di prima installazione,prima di attivare le resi-
stenze elettriche vericare che il ventilatore funzioni
correttamente a tutte e due le velocità previste.
La variante elettrica prevede che dopo lo spegnimento
dell’apparecchio la ventola continui a funzionare per
raffreddare l’interno dell’unità.
La Lama d’aria deve sempre essere spenta utilizzando
l’apposito controllo, e bisogna sempre permettere alla
ventola di completare il raffreddamento interno prima di
scollegare l’unità dall’alimentazione principale. Se non
si segue questa sequenza, il termostato di sicurezza
potrebbe azionarsi, e l’apparecchio deve quindi essere
resettato manualmente prima di poter essere rimesso
in funzione.
Posizione del Pulsante di riarmo
del termostato di sicurezza
Avvio
Quando l’unità viene utilizzata per la prima volta o
dopo un lungo periodo di inattività, potrebbero svilup-
parsi fumo o un leggero odore a causa della polvere o
della sporcizia accumulatasi sull’elemento riscaldante.
Questo fenomeno è assolutamente normale e scom-
pare dopo breve tempo.
LAMA D’ARIA “DCB-E“
Le lame d’aria DCB-E sono dotate di un controllo
elettronico predisposto per poter assolvere a diverse
funzioni e modalità di regolazione così da meglio sod-
disfare le esigenze di installazione.
Il controllo viene regolato dal comando T-MB
(cod. ZE0161 0001).
DCB- 1 E / DCB-2 E
DCB- 3 E
Posizione del Pulsante di riarmo
del termostato di sicurezza
DCB-E

Italiano
19
N N N L L 1
PE
230VAC
50Hz
- COLLEGAMENTI CAVI
DI ALIMENTAZIONE
Alimentare “lato comando” con dorsale
230Vac 50Hz.
R
S
T
P
E
400Vac
50Hz 3P
R S TPE
Alimentare “lato potenza” con dorsale
400Vac 50Hz 3 P .
PG 13,5
Utilizzo di
pressa cavo
fornito a
corredo
DCB-E

20
Italiano
- SCHEDA ELETTRONICA
DEL COMANDO
LEGENDA:
DIP =
Dip Switch di congurazione
IN2 = Contatto Porta DSC
IN1 = ON-OFF remoto (Vedi JUMPER MC3)
RS485 = Seriale verso dispositivi SLAVE
J1 = JUMPER MC3
Funzione dei contatti ausiliari
• Contatto IN1 : ON-OFF remoto.
A contatto chiuso l’apparecchio funziona.
A contatto aperto l’apparecchio si ferma.
Se utilizzato, togliere il Jumper MC3 (J1) di chiusura del
contatto.
IN1
ON
1 2 3 4
IN2
(DSC)
DIP
56
J1
MC3
T-MB
SELV BOARD
1
2
OFF
OFF
DIP DEFAULT
POSIZIONE
3
4
OFF
OFF MASTERSLAVE
Utilizzo con
COMANDO T-MB
ON
DIP DEFAULT OFF
POSIZIONE
0 sec. 30 sec. 60 sec. 90 sec.
OFF
OFF
ON
OFF
OFF
ON
ON
ON
5
6
OFF
OFF MOTORE
ASINCRONO
MOTORE
ECM
Utilizzo con
TELECOMANDO
Funzionamento come
DCB-E
Funzionamento come
DCB-W
Dip dedicati al costruttore
- IMPOSTAZIONE DIP
ON
1 2 3 4
DIP
56
DIP N° 1 e 2 - IMPOSTAZIONE TEMPI DI POST VENTILA-
ZIONE ( Funzione associata al DSC - contatto porta )
CHIUSO
CLOSED
FERME
GESCHLOSSEN
CERRADO
ЗАКРЫТО
APERTO
OPEN
OUVERT
GEÖFFNET
ABIERTO
ОТКРЫТОЕ
• Contatto IN2 (DSC): - contatto porta -
A contatto aperto l’apparecchio funziona.
A contatto chiuso l’apparecchio si ferma.
Funzione associata alla post-ventilazione (Vedi tabella Dip)
attenzione!gli aPParecchi con resistenza
elettrica sono configurate, di default,
con 30 secondi di Post Ventilazione.
(Parametro indiPendente da imPostazione diP1 ediP2)
DCB-W / DCB-E
