Ariston Thermo SGA OPTIMA V X 160 Operating and maintenance manual

SCALDACQUA A GAS ACCUMULO
GAS-FIRED STORAGE WATER-HEATERS
CHAUFFE EAU GAZ À ACCUMULATION
ACUMULADORES DE AGUA CALIENTE A GAS
AQUECEDOR GÁS COM ACUMULAÇÃO
IT ISTRUZIONI PER L'INSTALLAZIONE E LA MANUTENZIONE
GB INSTRUCTIONS FOR INSTALLATION AND MAINTENANCE
FR INSTRUCTIONS POUR L’INSTALLATION ET L’ENTRETIEN
ES INSTRUÇÕES TÉCNICAS PARA A INSTALAÇÃO E A MANUTENÇÃO
PT INSTRUCCIONES TÉCNICAS PARA LA INSTALACIÓN Y EL MANTENIMIENTO
SGA OPTIMA V X 160 - 200
OPTIMA V X 160 - 200 STYX

2
IT
1. Leggere attentamente le istruzioni e
le avvertenze contenute nel presente
libretto, in quanto forniscono impor-
tanti indicazioni riguardanti la sicurez-
za d’installazione, d’uso e di manuten-
zione. Il presente libretto costituisce
parte integrante ed essenziale del
prodotto. Dovrà sempre accompagna-
re l’apparecchio anche in caso di sua
cessione ad altro proprietario o utente
e/o di trasferimento su altro impianto.
2. La ditta costruttrice non è considerata
responsabile per eventuali danni a per-
sone, animali e cose derivanti da usi im-
propri, erronei ed irragionevoli o da un
mancato rispetto delle istruzioni riporta-
te su questo libretto.
3. Questo apparecchio serve a produrre
acqua calda per uso domestico. Deve
essere allacciato ad una rete di distri-
buzione di acqua calda sanitaria com-
patibilmente alle sue prestazioni ed alla
sua potenza. È vietata l’utilizzazione per
scopi diversi da quanto specificato. Il
costruttore non è considerato respon-
sabile per eventuali danni derivanti da
usi impropri, erronei ed irragionevoli o
da un mancato rispetto delle istruzioni
riportate sul presente libretto.
Il tecnico installatore deve essere abi-
litato all’installazione degli apparecchi
per il riscaldamento secondo il Decreto
Ministeriale n. 37 del 22 gennaio 2008
e s.m.i. recante riordino delle disposi-
zioni in materia di attività di installazione
degli impianti all’interno degli edifici.
Questo apparecchio, relativamente ai
materiali a contatto con acqua sanitaria,
risponde ai requisiti previsti dal Decre-
to Ministeriale n. 174/2004 del 6 aprile
2004.
4. L’installazione, la manutenzione e qual-
siasi altro intervento devono essere ef-
ISTRUZIONI GENERALI DI SICUREZZA
fettuate nel rispetto delle norme vigenti
e delle indicazioni fornite dal costrutto-
re come previsto dalle legislazioni sul
tema ( DPR 74/2013 e s.m.i.). In caso di
guasto e/o cattivo funzionamento spe-
gnere l’apparecchio, chiudere il rubinet-
to del gas e non tentare di ripararlo ma
rivolgersi a personale qualificato.
Eventuali riparazioni, eettuate utiliz-
zando esclusivamente ricambi originali,
devono essere eseguite solamente da
tecnici qualificati. Il mancato rispetto di
quanto sopra può compromettere la si-
curezza dell’apparecchio e fa decadere
ogni responsabilità del costruttore.
Nel caso di lavori o manutenzioni di
strutture poste nelle vicinanze dei con-
dotti o dei dispositivi di scarico dei fumi
e loro accessori, spegnere l’apparec-
chio e a lavori ultimati far verificare l’ef-
ficienza dei condotti o dei dispositivi da
personale tecnico qualificato
5. Gli elementi di imballaggio (grae, sac-
chetti in plastica, polistirolo espanso,
ecc.) non devono essere lasciati alla
portata dei bambini in quanto fonti di
pericolo.
6. L’apparecchio può essere utilizzato da
bambini di età non inferiore a 8 anni
e da persone con ridotte capacità fi-
siche, sensoriali o mentali, o prive di
esperienza o della necessaria cono-
scenza, purché sotto sorveglianza
oppure dopo che le stesse abbiano ri-
cevuto istruzioni relative all’uso sicuro
dell’apparecchio e alla comprensione
dei pericoli ad esso inerenti.
I bambini non devono giocare con
l’apparecchio. La pulizia e la manuten-
zione destinata ad essere eettuata
dall’utilizzatore non deve essere eet-
tuata da bambini senza sorveglianza.

3
IT
7. È obbligatorio avvitare al tubo di ingres-
so acqua dell’apparecchio una valvola
di sicurezza conforme alle normative
nazionali. Per le nazioni che hanno re-
cepito la norma EN 1487, il gruppo di
sicurezza deve essere di pressione
massima 0,7 MPa, deve comprendere
almeno un rubinetto di intercettazione,
una valvola di ritegno, una valvola di si-
curezza, un dispositivo di interruzione
di carico idraulico.
8. Il dispositivo contro le sovrapressio-
ni (valvola o gruppo di sicurezza) non
deve essere manomesso e deve esse-
re fatto funzionare periodicamente per
verificare che non sia bloccato e per
rimuovere eventuali depositi di calcare.
9. Un gocciolamento dal dispositivo con-
tro le sovrapressioni è normale nella
fase di riscaldamento dell’acqua. Per
questo motivo è necessario collegare
lo scarico, lasciato comunque sempre
aperto all’atmosfera, con un tubo di
drenaggio installato in pendenza conti-
nua verso il basso ed in luogo privo di
ghiaccio.
10. È indispensabile svuotare l’apparec-
chio e scollegarlo dalla rete elettrica se
dovesse rimanere inutilizzato in un lo-
cale sottoposto al gelo.
11. L’acqua calda erogata con una tempe-
ratura oltre i 50° C ai rubinetti di utiliz-
zo può causare immediatamente se-
rie ustioni. Bambini, disabili ed anziani
sono esposti maggiormente a questo
rischio. Si consiglia pertanto l’utilizzo di
una valvola miscelatrice termostatica da
avvitare al tubo di uscita acqua dell’ap-
parecchio contraddistinto dal collarino
di colore rosso.
12. Nessun elemento infiammabile deve
trovarsi a contatto e/o nelle vicinanze
dell’apparecchio.
13. Evitare di posizionarsi sotto l’apparec-
chio e di posizionarvi qualsiasi oggetto
che possa, ad esempio, essere danneg-
giato da una eventuale perdita d’acqua.
14.Non utilizzare insetticidi, solventi o de-
tersivi aggressivi per la pulizia dell’ap-
parecchio, rischio di danneggiamento
delle parti in materiale plastico o verni-
ciate.
15.Nel caso si avverta odore di bruciato
o si veda del fumo fuoriuscire dall’ap-
parecchio, spegnere l’apparecchio,
chiudere il rubinetto principale del gas,
aprire le finestre ed avvisare il tecnico,
rischio di lesioni personali per ustioni,
inalazione fumi, intossicazione.
16.Per garantire l’ecienza ed il corret-
to funzionamento dell’apparecchio è
obbligatorio far eseguire la manuten-
zione annuale e l’analisi della combu-
stione nei tempi previsti dalle leggi vi-
genti sul territorio. Il personale tecnico
dovrà essere qualificato e provvedere
alla compilazione del libretto, come
previsto dalla legge.

4
IT ISTRUZIONI D’USO PER L’UTENTE

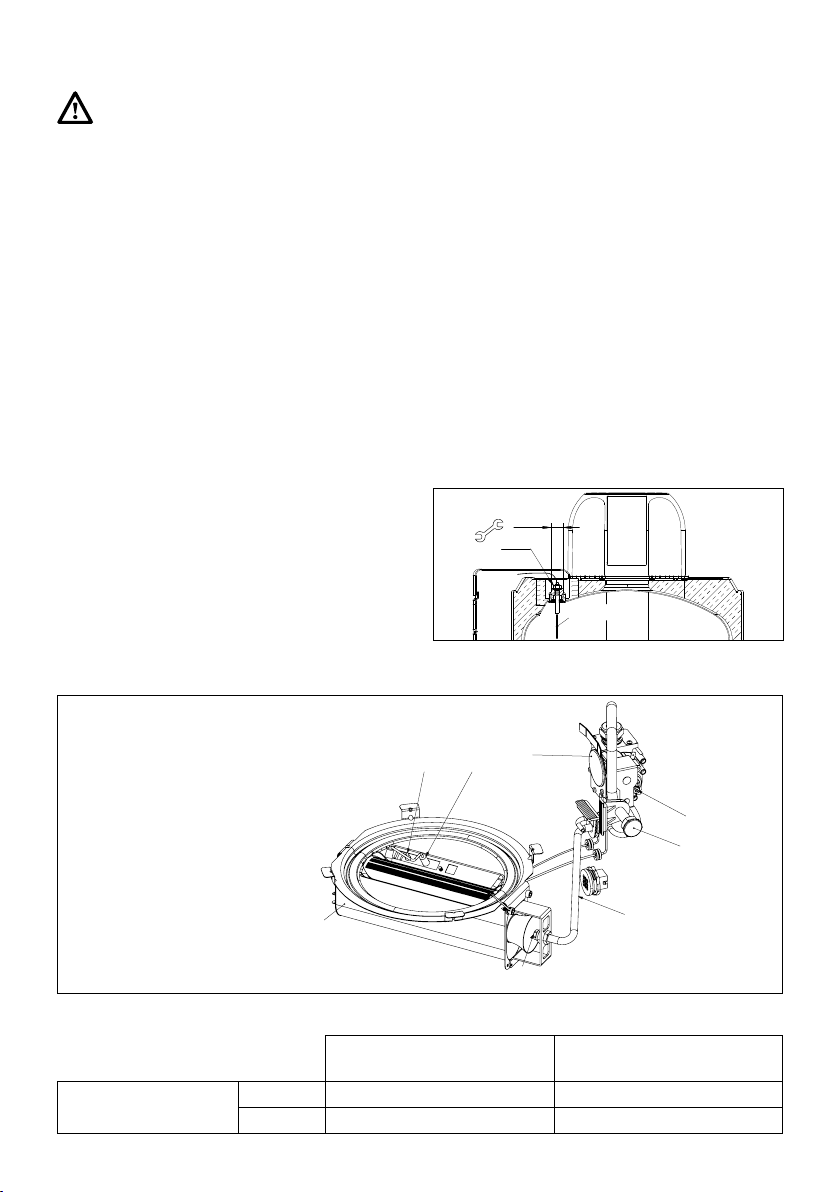

ATTENZIONE!
L’installazione, la prima accensione, le re-
golazioni di manutenzione devono essere
eettuate, secondo le istruzioni, esclusiva-
mente da personale qualificato. Un’errata
installazione può causare danni a persone,
animali o cose, nei confronti dei quali il co-
struttore non è considerato responsabile.
Se l’apparecchio è installato all’interno
dell’appartamento verificare che siano ri-
spettate le disposizioni relative all’entrata
dell’aria ed alla ventilazione del locale (se-
condo le leggi vigenti).
PROCEDURA DI ACCENSIONE
Premere il tasto “on/o”, la spia verde “ “
si accende. Premere i tasti “+” e “-” per impo-
stare la temperatura desiderata.
L’apparecchio esegue una inizializzazione
che dura circa 6 secondi. Se le condizioni
sono idonee l’apparecchio entra in funzione
e la spia gialla “flame” si accende indicando
la presenza della fiamma sul bruciatore.
Se le condizioni non sono idonee la spia
rossa “ ” lampeggia e l’apparecchio va in
blocco.
Per riavviare l’apparecchio, premere il tasto
“reset” avendo cura di verificare che il rubi-
netto del gas sia aperto.
Se il funzionamento dell’apparecchio, dopo
almeno due tentativi, non si ripristina richie-
dere l’intervento di un tecnico specializzato.
NOTA: alla prima accensione, a causa della
possibile presenza di aria all’interno delle
tubature, potrebbe facilmente verificarsi il
blocco dell’apparecchio.
REGOLAZIONE TEMPERATURA
L’apparecchio è configurato con setpoint
ECO che corrisponde alla temperatura di cir-
ca 60°C. Per visualizzare la temperatura im-
postata premere il tasto “+” o “-”, si illuminerà
il led corrispondente per 5 secondi, “I” (40°C)
“II” (50°C), “ECO” (60°C), “IIII” (circa 70°C).
Per regolare la temperatura dell’acqua, pre-
mere i tasti “+” e “-”, fino all’accensione del
led corrispondente alla temperatura deside-
rata. Se la spia gialla “flame” non si accende,
la temperatura dell’acqua nell’apparecchio è
superiore a quella impostata.
SPEGNIMENTO
Premere il tasto “on/o”, la spia “on” si spe-
gne, mentre la spia verde “ “ rimane ac-
cesa per indicare che l’apparecchio è in
stad-by.
SPEGNIMENTO PROLUNGATO
Qualora l’apparecchio dovesse rimanere
inattivo per lungo tempo, in un locale sogget-
to al gelo è indispensabile lasciare acceso lo
scaldacqua nella posizione di “stand-by” spia
verde “ “ accesa.
Oppure procedere:
• allo svuotamento del serbatoio,
• chiusura del rubinetto di alimentazione gas,
• interruzione dell’alimentazione elettrica allo
scaldacqua, spia verde “ “ spenta.
ATTENZIONE!
L’acqua calda erogata con una tempera-
tura oltre i 50°C ai rubinetti di utilizzo può
causare immediatamente serie ustioni.
Verificare la temperatura prima di qual-
siasi utilizzo. Si raccomanda l’utilizzo di
una valvola miscelatrice termostatica.

5
IT
ISTRUZIONI D’USO PER L’UTENTE
CONSIGLI PER L’USO
Fare attenzione che i rubinetti dell’ac-
qua calda dell’impianto siano a perfetta
tenuta perché ogni gocciolamento com-
porta un consumo di gas e un possibile
aumento della temperatura dell’acqua.
È indispensabile procedere allo svuo-
tamento dell’apparecchio se lo stesso
deve restare inoperoso in un locale sog-
getto a gelo.
Attenzione!
Nell’operazione di svuotamento può uscire
acqua bollente.
Per la pulizia delle parti esterne spegnere
l’apparecchio. Eettuare la pulizia con un
panno umido imbevuto di acqua saponata.
Non utilizzare detersivi aggressivi, insettici-
di o prodotti tossici. Il rispetto delle norme
vigenti permette un funzionamento sicuro,
ecologico e a risparmio energetico.
NOTA: Il corpo interno dello scaldacqua non
deve, durante tale operazione, subire colpi
che possano danneggiare il rivestimento pro-
tettivo interno.
RACCOMANDAZIONI
PER PREVENIRE LA PROLIFERAZIONE
DELLA LEGIONELLA
La legionella è una tipologia di batterio a
forma di bastoncino, che è presente natu-
ralmente in tutte le acque sorgive.
La “malattia dei legionari” consiste in un
particolare genere di polmonite causata
dall’inalazione di vapore d’acqua conte-
nente tale batterio. In tale ottica è neces-
sario evitare lunghi periodi di stagnazione
dell’acqua contenuta nell’apparecchio, che
dovrebbe quindi essere usato o svuotato
almeno con periodicità settimanale.
La norma Europea CEN/TR 16355 fornisce
indicazioni riguardo le buone pratiche da
adottare per prevenire il proliferare della
legionella in acque potabili, inoltre, qualora
esistano delle norme locali che impongono
ulteriori restrizioni sul tema della legionella,
esse dovranno essere applicate.
Questo scaldacqua ad accumulo è venduto
con un termostato avente una temperatura
di lavoro superiore a 60°C; è in grado dun-
que di eettuare un ciclo di disinfezione
termica idoneo a limitare la proliferazione
del batterio della legionella nel serbatoio.
Per evitare che l’acqua ristagni per lunghi
periodi, va usata o fatta scorrere abbon-
dantemente almeno una volta alla settima-
na;
ATTENZIONE!
L’acqua a temperatura superiore ai 50°C
provoca gravi ustioni. Verificare sempre
la temperatura dell’acqua prima di qual-
siasi utilizzo.

6
IT
Legenda simboli:
Il mancato rispetto dell’avvertenza
comporta rischio di lesioni, in determi-
nate circostanze anche mortali, per le
persone
Il mancato rispetto dell’avvertenza
comporta rischio di danneggiamenti,
in determinate circostanze anche gra-
vi, per oggetti, piante o animali.
Il produttore non potrà essere ritenuto
responsabile di eventuali danni causa-
ti da un uso improprio del prodotto o
dal mancato adeguamento dell’instal-
lazione alle istruzioni fornite in questo
manuale
Installare l’apparecchio su parete
solida, non soggetta a vibrazioni.
Rumorosità durante il funzionamento.
Non danneggiare, nel forare la pare-
te, cavi elettrici o tubazioni preesi-
stenti.
Folgorazione per contatto con con-
duttori sotto tensione.
Danneggiamento impianti preesi-
stenti.
Allagamenti per perdita acqua dalle
tubazioni danneggiate.
Assicurarsi che l’ambiente di in-
stallazione e gli impianti a cui deve
connettersi l’apparecchiatura siano
conformi alle normative vigenti.
Folgorazione per contatto con con-
duttori sotto tensione erroneamente
installati.
Danneggiamento dell’apparecchio
per condizioni di funzionamento im-
proprie.
Adoperare utensili ed attrezzature
manuali adeguati all’uso (in par-
ticolare assicurarsi che l’utensile
non sia deteriorato e che il manico
sia integro e correttamente fissato),
utilizzarli correttamente, assicurarli
da eventuale caduta dall’alto, ripor-
li dopo l’uso.
Lesioni personali per proiezione di
schegge o frammenti, inalazione
polveri, urti, tagli, punture, abrasioni.
Danneggiamento dell’apparecchio o
di oggetti circostanti per proiezione
di schegge, colpi, incisioni.
Assicurarsi che le scale portatili si-
ano stabilmente appoggiate, che
siano appropriatamente resistenti,
che i gradini siano integri e non sci-
volosi, che non vengano spostate
con qualcuno sopra, che qualcuno
vigili.
Lesioni personali per la caduta
dall’alto o per cesoiamento (scale
doppie).
Assicurarsi che le scale a castello
siano stabilmente appoggiate, che
siano appropriatamente resisten-
ti, che i gradini siano integri e non
scivolosi, che abbiano mancorrenti
lungo la rampa e parapetti sul pia-
nerottolo.
Lesioni personali per la caduta
dall’alto.
Assicurarsi, durante i lavori esegui-
ti in quota (in genere con dislivello
superiore a due metri), che siano
adottati parapetti perimetrali nella
zona di lavoro o imbragature indivi-
duali atti a prevenire la caduta, che
lo spazio percorso durante l’even-
tuale caduta sia libero da ostacoli
pericolosi, che l’eventuale impatto
sia attutito da superfici di arresto
semirigide o deformabili.
Lesioni personali per la caduta
dall’alto.
NORME DI SICUREZZA PER L’INSTALLATORE

7
IT
Assicurarsi che il luogo di lavoro
abbia adeguate condizioni igienico
sanitarie in riferimento all’illumina-
zione, all’aerazione, alla solidità.
Lesioni personali per urti, inciampi,
ecc.
Proteggere con adeguato materia-
le l’apparecchio e le aree in prossi-
mita del luogo di lavoro.
Danneggiamento dell’apparecchio o
di oggetti circostanti per proiezione
di schegge, colpi, incisioni.
Movimentare l’apparecchio con le
dovute protezioni e con la dovuta
cautela.
Danneggiamento dell’apparecchio
o di oggetti circostanti per urti, colpi,
incisioni, schiacciamento.
Indossare, durante le lavorazioni,
gli indumenti e gli equipaggiamenti
protettivi individuali. É vietato toc-
care il prodotto installato, senza
calzature o con parti del corpo ba-
gnate.
Lesioni personali per folgorazione,
proiezione di schegge o frammenti,
inalazioni polveri, urti, tagli, punture,
abrasioni, rumore, vibrazioni.
Organizzare la dislocazione del ma-
teriale e delle attrezzature in modo
da rendere agevole e sicura la mo-
vimentazione, evitando cataste che
possano essere soggette a cedi-
menti o crolli.
Danneggiamento dell’apparecchio
o di oggetti circostanti per urti, colpi,
incisioni, schiacciamento.
Le operazioni all’interno dell’ap-
parecchio devono essere eseguite
con la cautela necessaria ad evita-
re bruschi contatti con parti acumi-
nate.
Lesioni personali per tagli, punture,
abrasioni.
Ripristinare tutte le funzioni di sicu-
rezza e controllo interessate da un
intervento sull’apparecchio ed ac-
certarne la funzionalità prima della
rimessa in servizio.
Danneggiamento o blocco dell’ap-
parecchio per funzionamento fuori
controllo.
Svuotare i componenti che potreb-
bero contenere acqua calda, atti-
vando eventuali sfiati, prima della
loro manipolazione.
Lesioni personali per ustioni.
Eettuare la disincrostazione da
calcare di componenti attenendo-
si a quanto specificato nella sche-
da di sicurezza del prodotto usato,
aerando l’ambiente, indossando
indumenti protettivi, evitando mi-
scelazioni di prodotti diversi, pro-
teggendo l’apparecchio e gli og-
getti circostanti.
Lesioni personali per contatto di pel-
le o occhi con sostanze acide, inala-
zione o ingestione di agenti chimici
nocivi.
Danneggiamento dell’apparecchio o
di oggetti circostanti per corrosione
da sostanze acide.

8
IT
L’apparecchio è costituito da:
• Un serbatoio protetto internamente da uno strato di smalto vetrificato
• Un sistema di protezione caldaia,
• Un rivestimento esterno in lamiera verniciata a polvere,
• Un isolamento in poliuretano espanso ad alta densità (senza CFC),
• Un gruppo estrazione fumi con ventilatore e pressostato,
• Un sistema di schede elettroniche per il controllo del funzionamento, della sicurezza e delle regolazioni
con un pannello di comando per l’utente,
• Una valvola gas a funzionamento elettrico che interrompe l’ausso del gas secondo le procedure di
controllo della scheda elettronica,
• Un bruciatore in acciaio inox,
• Un box anteriore con pannello comandi a protezione della elettronica e della valvola gas,
L
F
H
I
i ø 60
M
B
A
1/2" G m
C
E E 1
D
c1 c2 ei
3/4" G
l
e ø 100
3/4" G
ADAPTOR “S”
OPTIONAL
G
350

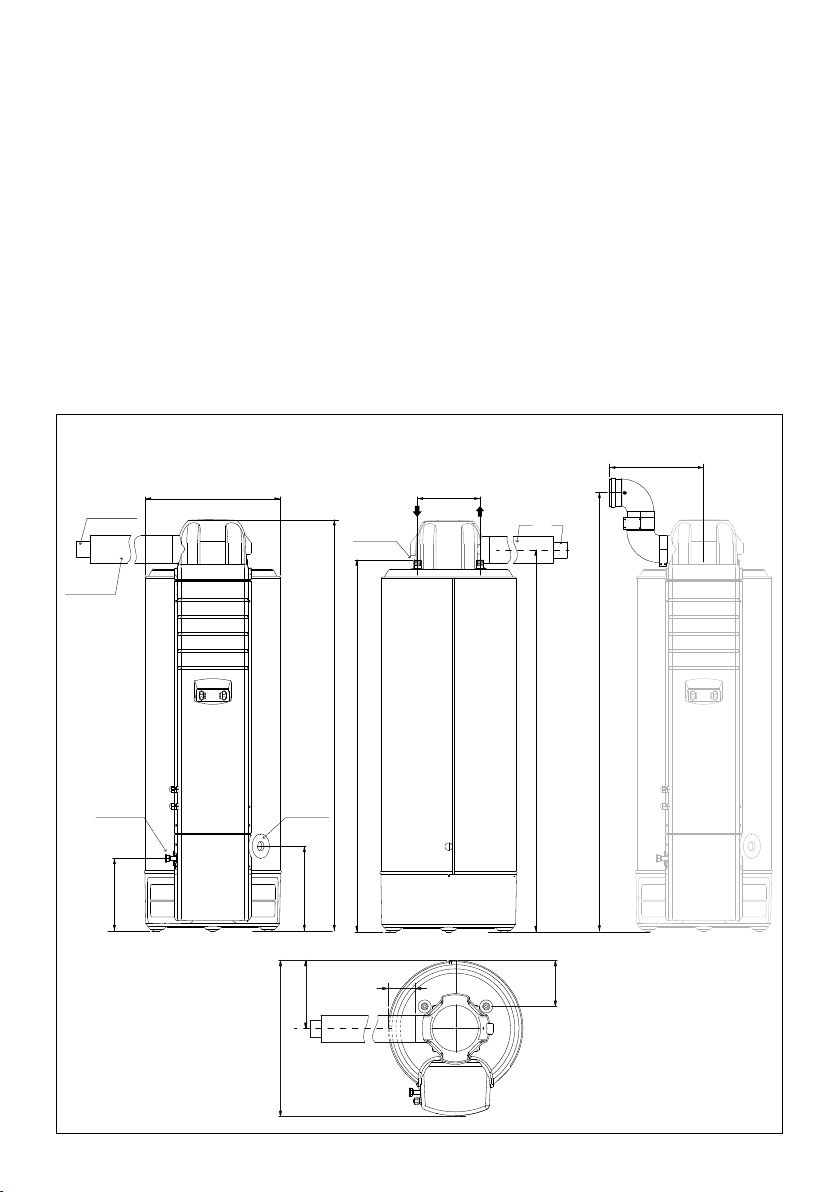

DIMENSIONI D’INGOMBRO
CARATTERISTICHE TECNICHE

9
IT
CATEGORIA I2H
Tipo B32,C12,C32
Per apparecchi predisposti al funzionamento con gas
naturale (metano)
MODELLO 160 200
Aø mm 495
Bmm 1510
1730
Cmm 1370 1620
Dmm 230
Emm 1400
1650
E1 mm 1610 1860
Fmm 250
Gmm 100
Hmm 170
Imm 580
Lmm 265
Mmm 310
ø e - ø i ø mm 100 - 60
c1 entrata acqua
c2 uscita acqua
e - i ingresso aria - scarico fumi
lalimentazione GAS
mscarico / ricircolo
MODELLO 160 200
Potenza elettrica assorbita W 36W 36W
Tensione elettrica / frequenza V/Hz 230~ / 50

10
IT
ATTENZIONE!
Il dispositivo contro le sovrapressioni, ove fornito in dotazione con il prodotto, non
è un gruppo di sicurezza idraulico.
GRUPPO SICUREZZA IDRAULICO
Ai sensi della CIRCOLARE DEL MINISTERO DELLE ATTIVITA’ PRODUTTIVE DEL 26 MARZO
2003, N. 9571, l’installazione alla rete idrica degli scaldacqua ad accumulo di uso domestico
e similare deve avvenire tramite un gruppo sicurezza idraulica, i criteri per la cui proget-
tazione, costruzione e funzionamento sono definiti dalla NORMA EUROPEA UNI EN 1487
oppure dalle equivalenti norme in vigore.
Tale GRUPPO DI SICUREZZA IDRAULICO deve comprendere almeno:
• un rubinetto di intercettazione;
• una valvola di ritegno;
• un dispositivo di controllo della valvola di ritegno;
• una valvola di sicurezza;
• un dispositivo di interruzione di carico idraulico.
I suddetti accessori sono necessari ai ni dell’esercizio in sicurezza degli scaldacqua mede-
simi.
La pressione di esercizio massima deve essere di 0,7 MPa (7 bar)
Durante la fase di riscaldamento dell’acqua il gocciolamento del dispositivo è normale, in
quanto dovuto all’espansione del volume di acqua all’interno del prodotto.
Per questo motivo E’ NECESSARIO collegare lo scarico della valvola ad una tubazione di sca-
rico dell’abitazione (vedi libretto di istruzioni Norme di istallazione - Collegamento idraulico).
I codici per questi accessori sono:
Gruppo di sicurezza idraulico 1/2” Cod. 877084
(per prodotti con tubi di entrata con diametri 1/2”)
Gruppo di sicurezza idraulico 3/4” Cod. 877085
(per prodotti con tubi di entrata con diametri 3/4”)
Gruppo di sicurezza idraulico 1” Cod. 885516
(per prodotti con tubi di entrata con diametri 1”)
Sifone 1” Cod. 877086

11
IT
ATTENZIONE!
Installare l’apparecchio su una base so-
lida, non soggetta a vibrazioni.
Fare attenzione a non danneggiare, nel
forare la parete, cavi elettrici o tubazio-
ni preesistenti.
Assicurarsi che l’ambiente di installa-
zione e gli impianti a cui deve connet-
tersi l’apparecchiatura siano conformi
alle normative vigenti.
POSIZIONAMENTO
Posizionare l’apparecchio secondo le re-
gole della buona tecnica.
Posizionare l’apparecchio accanto alla
parete prescelta in modo che i due tubi
di entrata e uscita siano paralleli ad essa.
Se si dovesse installare lo scaldacqua
nell’angolo fra due pareti, mantenere, tra
la parete e l’apparecchio, una distanza
suciente per l’installazione e lo smon-
taggio dei componenti.
Luogo di installazione
Nella scelta del luogo di installazione
dell’apparecchio rispettare le disposizio-
ni delle Norme in vigore.
L’apparecchio deve essere installato in
posizione perfettamente verticale. L’ap-
parecchio non può essere installato nel-
le vicinanze di una fonte di calore.
Non installare l’apparecchio in ambien-
ti dove la temperatura possa scendere
fino a 0°C.
ALLACCIAMENTO IDRAULICO
• L’allacciamento alla rete di distribuzio-
ne dell’acqua va realizzato con tubo
da 3/4“ G.
L’entrata dell’acqua fredda è identifi-
cata dall’anello azzurro, mentre l’usci-
ta dell’acqua calda è identificata dall’
anello rosso).
• L’apparecchio deve obbligatoriamente
montare la valvola idraulica di sicurezza/
ritegno sulla tubazione di arrivo acqua
(anello azzurro). La valvola non deve es-
sere in alcun modo manomessa.
• Assicurarsi, facendo scorrere l’acqua
per un certo periodo di tempo, che
non vi siano nella tubazione di arrivo
corpi estranei quali trucioli metallici,
sabbia, canapa, ecc. Se tali corpi do-
vessero entrare nella valvola idraulica
di sicurezza-ritegno ne pregiudiche-
rebbero il buon funzionamento e, in
qualche caso, ne potrebbero causare
la rottura.
• Assicurarsi che la pressione dell’im-
pianto di erogazione dell’acqua non
superi gli 5 bar (0.5 MPa). In caso di
pressione superiore è obbligatorio
l’impiego di un riduttore di pressione
di elevata qualità. In tale caso la val-
vola idraulica deve necessariamente
gocciolare nella fase di riscaldamen-
to. Il gocciolamento deve verificarsi
anche quando a monte della valvola è
applicato un rubinetto d’arresto unidi-
rezionale.
IMPORTANTE!
L’apparecchio non deve operare con
acque di durezza inferiore ai 12°F, vi-
ceversa con acque di durezza partico-
larmente elevata (maggiore di 25°F),
si consiglia l’uso di un addolcitore, op-
portunamente calibrato e monitorato,
in questo caso la durezza residua non
deve scendere sotto i 15°F.
La garanzia non copre i danni causati
dal calcare.

12
IT
SCARICO
Procedere con lo svuotamento dell’apparec-
chio se questo dovesse rimanere inattivo per
lungo tempo. All’atto dell’installazione preve-
dere tale eventualità e collegare un rubinetto
di scarico al raccordo R.
Svuotare lo scaldacqua:
• spegnere il bruciatore e chiudere l’alimen-
tazione del gas
• chiudere il rubinetto di intercettazione a
monte dell’apparecchio,
• aprire i rubinetti di utilizzazione a valle dello
scaldacqua,
• aprire il rubinetto di scarico collegato al rac-
cordo R.
RICIRCOLO
Qualora l’impianto di utenza comprenda an-
che il circuito per la ricircolazione dell’acqua
sanitaria, si potrà usare lo stesso raccordo R
usato per lo scarico. Il circuito qui di seguito
schematizza l’allacciamento da eseguirsi in
questo caso.
R
EU
AF
AC
T
T
Valvola
di sicurezza
Valvola unidirezionale
Scarico
Pompa
Ricircolo
Ricircolazione Alimentazione
Utilizzazione

13
IT
COLLEGAMENTO CONDOTTI ASPIRAZIONE E SCARICO FUMI
L’installazione dei condotti di aspirazione/
scarico fumi deve essere eettuata in con-
formità alle normative vigenti ed alle istru-
zioni fornite dal costruttore.
L’apparecchio è idoneo a funzionare in mo-
dalità C prelevando aria dall’esterno.
Nell’installazione di un sistema di scarico fare
attenzione alle tenute per evitare infiltrazioni
di fumi nel circuito aria.
Le tubazioni installate orizzontalmente devo-
no avere una pendenza (3%) verso il basso
per evitare ristagni di condensa.
Per la realizzazione di sistemi di aspirazio-
ne/scarico di tipo coassiale è obbligatorio
l’utilizzo di accessori originali.
I condotti scarico fumi non devono essere a
contatto o nelle vicinanze di materiali infiam-
mabili e non devono attraversare strutture
edili o pareti di materiale infiammabile.
I kit di collegamento aspirazione/scarico fumi
vengono forniti separatamente dall’apparec-
chio in base alle diverse soluzioni di instal-
lazione. Leggere attentamente le istruzioni
contenute nei KIT.
ARIA DI COMBUSTIONE PROVENIENTE DALL’AMBIENTE
IN CUI L’APPARECCHIO È INSTALLATO
B32
Scarico fumi in canna fumaria singola o collettiva integrata
nell’edificio
Aspirazione aria dall’ambiente
ARIA DI COMBUSTIONE PROVENIENTE DALL’ESTERNO
C12
Scarico fumi e aspirazione aria attraverso parete esterna
nello stesso campo di pressione
C32
Scarico fumi e aspirazione aria dall’esterno con terminale a
tetto nello stesso campo di pressione
NOTA
Consultare il
catalogo
”FUMISTERIA”
per tutti i vari KIT
d’installazione.
ADATTATORE COASSIALE “S”
ø 80
ø 80
200
ø60
ø100
210
KIT SDOPPIATORE

14
IT
ATTENZIONE! Per ogni ulteriore curva a 90° è necessario togliere 1 metro dalla lunghezza
totale disponibile
Sono vietati scarico e aspirazione separati a parete o a tetto e comunque in zone a pressioni
diverse. Lo scarico e l’aspirazione non devono essere posizionati su pareti opposte
Lo scarico fumi è posto generalmente nella parte posteriore, ma può essere anche posto late-
ralmente con angoli di 90°. Per il posizionamento operare nel seguente modo:
• Svitare le viti di fissaggio del gruppo cappa fumi;
• Ruotare e riposizionare il gruppo cappa fumi sullo scaldacqua avendo cura che i cavi di
cablaggio (ventilatore e pressostato) non interfirscano con il convogliatore d’aria (C);
• Fissare il gruppo cappa fumi sullo scaldacqua, serrando le viti.
Importante: verificare che il gruppo sia perfettamente inserito nel tubo scarico fumi.
• Inserire il diaframma fumi tra il gruppo cappa fumi ed il tubo di scarico.
TIPOLOGIA
SCARICO FUMI
Lunghezza massima tubi aspirazione/scarico DIAFRAMMA
FUMI (D)
DIAMETRO
CONDOTTI
MIN [m] L MAX [m] [ø] ø [mm]
SISTEMI COASSIALI
B32 - C12 - C32
>0,5 2 46
60/100
>2 3 48
>3 4 No diaframma
TIPOLOGIA
SCARICO FUMI
Lunghezza massima tubi aspirazione/scarico DIAFRAMMA
FUMI (D)
DIAMETRO
CONDOTTI
MIN [m] L MAX [m] [ø] ø [mm]
SISTEMI COASSIALI
B32 - C12 - C32
CON ADATTATORE “S”
>0,5 2 48 60/100
>2 3 No diaframma
TIPOLOGIA
SCARICO FUMI
Lunghezza massima tubi L1 aspirazione/L2
scarico
DIAFRAMMA
FUMI (D)
DIAMETRO
CONDOTTI
MIN [m] L1+L2=L MAX [m] [ø] ø [mm]
SISTEMI SDOPPIATI
C12 - C32
>0,5 10 43 80/80
>10 20 48
C
90°
0° 180°
270°
CLIP A
CLIP B
USCITA
VENTILATORE
POSIZIONE CAVI
CLIP A CLIP B
0°
✔ ✗
90°
✔ ✗
180°
✗ ✔
270°
✗ ✔
D
ATTENZIONE!
EVITARE CHE I CABLAGGI
OSTRUISCANO IL TUBO
ARIA C

15
IT
RISERVATO ALL’INSTALLATORE
7
2
1
3
4
5
6
8
ALIMETAZIONE GAS
ATTENZIONE!
L’installazione, la prima accensione, le re-
golazioni di manutenzione devono essere
eettuate, secondo le istruzioni, esclusiva-
mente da personale qualificato.
- Verificare che il tipo di gas erogato cor-
risponda a quello indicato sulla targhetta
dell’apparecchio
- Aprire porte e finestre
- Evitare la presenza di scintille e fiamme li-
bere
- Gli apparecchi sono normalmente tarati
per funzionamento a gas metano G20 (pci)
8100 kcal/m³ ca.; Nessuna regolazione è
pertanto richiesta con questo gas. La taratu-
ra con gas diversi deve essere eseguita da
personale qualificato.
- L’allacciamento della tubazione del gas alla
valvola deve avvenire con tubo da 1/2” G.
- Si consiglia l’inserimento di un rubinetto di
arresto prima del gruppo gas.
- Il collegamento alla rete deve essere eet-
1. valvola gas elettrica
2. raccordo entrata gas, G½
3. vite di regolazione della pressione
4. raccordo valvola-bruciatore
5. bruciatore gas
6. candela di rilevazione fiamma
7. ugello Ø 2,55 (G20)
8. candela di accensione
tuato con tubazione rigida (acciaio, rame
ecc...) E non con materiali termoplastici e/o
gommosi.
- Dopo aver tolto la calotta ed eettuato l’al-
lacciamento alla rete, controllare la tenuta
del circuito gas mediante soluzione sapo-
nosa. Non eettuare il collaudo con fiamme.
Lo scaldacqua è provvisto di un anodo atti-
vo alimentato da una scheda elettronica che
garantisce la protezione del serbatoio dalla
corrosione durante tutto il ciclo vita del pro-
dotto. L’anodo attivo ha anche la funzione di
impedire l’accensione del bruciatore in caso
di mancato riempimento del serbatoio.
ATTENZIONE! se si interrompe l’alimentazio-
ne elettrica dell’apparecchio la protezione
catodica dell’anodo attivo cessa e il serbato-
io non più protetto dalla corrosione
CONTROLLO DELLE PRESSIONI DELLA VALVOLA GAS
PRESSIONE DI
ALIMENTAZIONE GAS
PRESSIONE
AL BRUCIATORE
GAS metano (G20) 160 20 mbar 13.0 mbar
200 20 mbar 13.8 mbar
Ch24
Ch14
ANODO

16
IT
PRESSIONE
AL BRUCIATORE
PRESSIONE
INGRESSO
VITE
REGOLAZIONE
• Rimuovere il coperchio di plastica.
• Agire sulla valvola gas come mostrato
come mostrato successivamente.
1
2
3
4
5
6
• Riposizionare il coperchio di plastica.

17
IT
CONNESSIONE ELETTRICA
ATTENZIONE!
Per una maggiore sicurezza far eettua-
re da personale qualificato un controllo
accurato dell’impianto elettrico, poiché il
costruttore non è responsabile per even-
tuali danni causati dalla mancanza di una
adeguata messa a terra dell’impianto o
per anomalie di erogazione.
Far verificare che l’impianto sia adeguato
alla potenza massima assorbita dallo scal-
dacqua indicata nella targhetta e control-
lare che la sezione dei cavi sia idonea alla
potenza assorbita.
(si consiglia cavo H05 VV-F 3x0,75).
I collegamenti alla rete elettrica devono
essere eseguiti con allacciamento fisso
(non con spina) e dotati di un interruttore
bipolare con distanza di apertura dei con-
tatti di almeno 3 mm.
È assolutamente da evitare che i dispo-
sitivi di connessione alla rete elettrica, a
monte dello scaldacqua, non diano origi-
ne a falsi contatti o altro che potrebbero
determinare scintillii pericolosi per l’elet-
tronica dell’apparecchio.
Lo scaldacqua funziona con corrente alter-
nata come indicato nella tabella dei Dati
Tecnici nella quale viene indicato anche
l’assorbimento massimo.
IMPORTANTE !
Qualora si verificasse un problema di ac-
censione dello scaldacqua, una possibile
causa può essere la non corretta polarità
(L/N). In questo caso si devono invertire i
collegamenti del cavo d’alimentazione
all’interruttore bipolare.
Sostituzione cavo elettrico d’alimentazione
In caso di sostituzione del cavo elettrico
d’alimentazione usare esclusivamente cavi
con medesime caratteristiche ed operare
nel seguente modo:
• svitare le sei viti di fissaggio della calotta
inferiore
• tagliare la fascetta autostringente che uni-
sce il cavo d’alimentazione al cavo/con-
nettore valvola gas
• allentare le viti del pressacavo
• allentare le viti della morsettiera alle quali
è collegato il cavo d’alimentazione (giallo-
verde “ ” / blu “N”/ marrone “L”)
• sfilare il cavo d’alimentazione
• montare il nuovo cavo d’alimentazione
che, prima del suo fissaggio alla morset-
tiera, deve essere inserito nel gommino
passacavo e nel pressacavo
• fissare i cavi alla morsettiera nel seguente
modo:
a) cavo di colore giallo/verde al morset-
to contrassegnato dal simbolo di terra
“” che deve essere di almeno due
centimetri più lungo del cavo blu e
marrone
b) cavo di colore blu al morsetto contras-
segnato con la lettera “N”
c) cavo di colore marrone al morsetto
contrassegnato con la lettera “L”
• avvitare a fondo le due viti del pressaca-
vo
• unire il cavo d’alimentazione al cavo/con-
nettore valvola gas mediante una fascetta
autostringente
• rimontare la calotta inferiore con le sei viti
di fissaggio avendo cura d’ inserire cor-
rettamente il gommino passacavo nell’ap-
posita sede.
INGRESSO CAVO
ALIMENTAZIONE

18
IT
FUSE
A
E
D
I
M
L
N
O
P.C.B.
H
F
C
B
INTERFACE
BOARD
G
P
N
L
LEGENDA:
A. Morsettiera di collegamento
B. Ventilatore
C. Elettrovalvola gas
D.
Programmatore orario (Opzionale)
E. Anodo di protezione
F. Sonda di temperatura
G. Interfaccia utente
H. Termostato di sicurezza sovratemperatura acqua
I. Pressostato Fumi
L. Bruciatore
M. Elettrodo di accensione
N. Elettrodo rilevazione amma
O. Fusibile
Schema Elettrico

19
IT
- “non volatile” significa che non viene au-
tomaticamente rimosso, ma è necessario
intervenire premendo il l tasto rosso sul
pannello comandi (A). Se il blocco persiste
si consiglia l’intervento del Centro di Assi-
stenza Tecnica autorizzato.
- “volatile” significa che viene automatica-
mente rimosso al cessare della causa che
lo aveva provocato. Infatti non appena la
causa dell’arresto scompare, l’apparecchio
riparte e riprende il suo normale funziona-
mento.
ASSISTENZA TECNICA
In casi di avaria, funzionamento irregolare o controlli in genere sull’apparecchio, rivolgersi
al CENTRO DI ASSISTENZA TECNICA di zona autorizzato, e qualificato. Analogamente le
eventuali sostituzioni dovranno essere eettuate solo da personale qualificato, utilizzando
unicamente parti di ricambio originali.
NOTA:
L’apparecchio è protetto da malfunzionamento tramite controlli interni da parte della scheda
elettronica, che opera se necessario un blocco di sicurezza. Si possono verificare due
FUNZIONI EXTRA
La scheda elettronica dell’apparecchio ha delle funzioni speciali che si divido in:
• Funzioni di sicurezza,
• Funzioni di asusiliarie.
FUNZIONI DI SICUREZZA
Sono funzioni sempre attive quando l’apparecchio è collegato alla rete elettrica e che riguar-
dano tutti quei controlli che hanno lo scopo di fornire all’apparecchio protezioni di sicurezza
attiva e sono:
a. Interruzione della sonda-temperatura (NTC).
Qualora la sonda di rilevazione della temperatura interna del serbatoio si interrompa, la
scheda elettronica rileva l’anomalia e manda in blocco l’apparecchio (led rosso “ “ acce-
so) richiedere l’intervento di un tecnico specializzato.
b. Sovra-temperatura
Se per cause anomale la temperatura dell’acqua contenuta nello scaldacqua superasse i
+87°C, la scheda elettronica rileva l’anomalia, un termostato di sicurezza interviene e manda
in blocco l’apparecchio (led rosso “ “ acceso) e il ventilatore rimane in funzione per age-
volare il rareddamento dell’apparecchio. Richiedere l’intervento di un tecnico specializzato.
c. Protezione scarico fumi
Se per cause anomale lo scarico dei fumi si ostruisce accidentalmente interviene un presso-
stato di sicurezza che manda in blocco l’apparecchio (led “ ” rosso fisso).
d. Anti-avviamento a secco
L’elettrodo in titanio (utilizzato come anodo a corrente impressa), posto nella parte più alta
del serbatoio, incompleto riempimento del serbatoio, bloccando e non consente all’elettro-
nica la procedura di accensione e segnala l’anomalia sul pannello comandi con il led rosso
acceso “ “ acceso. (vedi tabella diagnostica)
Per ripristinare il funzionamento dell’apparecchio si deve eliminare la causa della criticità che
ha generato il blocco.

20
IT
FUNZIONI ASUSILIARIE
Sono attive quando l’apparecchio è collegato alla rete elettrica (n.d.r. 230 V) e che si riferiscono
a funzioni d’aiuto per l’utente e sono:
a. Antigelo
Se la temperatura dell’acqua contenuta nello scaldacqua scende al di sotto dei +10°C, si
accende per breve tempo il bruciatore che, riscaldando, evita il formarsi del ghiaccio ed i
conseguenti danni al serbatoio.
b. Anodo a corrente impressa
La scheda elettronica genera una micro-corrente anodica all’interno del serbatoio che assi-
cura la protezione contro la corrosione del serbatoio. Qualora tale funzione non fosse attiva
l’apparecchio non va in blocco , ma segnala l’anomalia con il led rosso “ “ acceso. (vedi
tabella diagnostica)
c. Ciclo Anti-legionella
Garantisce la massima sicurezza nei confronti della salute degli utenti, impedendo l’eventua-
le formazione dei batteri della “legionella” all’interno dello scaldacqua. Questa operazione
entra in funzione dopo un’ora dalla prima accensione e in caso di interruzione dell’alimen-
tazione elettrica e successivamente ogni 30 giorni, mantenendo la temperatura dell’acqua
superiore a 60° C per 1 ora. La funzione viene evidenziata con l’accensione de led rosso “IIII”
lampeggiante.
Attenzione: se durante il ciclo di Sanificazione Termica si eettua uno o più prelievi la durata
del ciclo potrebbe aumentare.
d. Ciclo Boiler
Si attiva tenendo premuto il tasto “on/o” per quattro secondi (led verde “on” lampeggiante).
Questa funzione permette il riscaldamento dell’acqua una tantum. Al raggiungimento della
temperatura desiderata, l’apparecchio ritorna in stand-by.
e. Funzione diagnostica (fare riferimento alla tabella diagnostica).
f. Ingresso Programmazione oraria
L’apparecchio è fornito di un ingresso per programmatore giornaliero e/o settimanale (non
fornito), che deve essere collegato alla morsettiera in corrispondenza del simbolo “ ”
orologio. Il programmatore deve essere a contatto aperto/chiuso NON alimentato.
INGRESSO CAVO
PROGRAMMAZIONE
