GENERAL SAFETY INSTRUCTIONS
1. Read the instructions and warning in this manual carefully, they
contain important information regarding safe installation, use
and maintenance.
This manual is an integral part of the product. Hand it on to the
next user/owner in case of change of property.
2. The manufacturer shall not be liable for any injury to people, ani-
mals or damage to property caused by improper, incorrect or un-
reasonable use or failure to follow the instructions reported in this
publication.
3. Installation and maintenance must be performed by professionally
qualified personnel as specified in the relative paragraphs.
Only use original spare parts. Failure to observe the above instruc-
tions can compromise the safety of the appliance and relieves the
manufacturer of any liability for the consequences.
4. DO NOT leave the packaging materials (staples, plastic bags, ex-
panded polystyrene, etc.) within the reach of children, they can
cause serious injury.
5. The appliance may not be used by persons under 8 years of age,
with reduced physical, sensory or mental capacity, or lacking the
requisite experience and familiarity, unless under supervision or
following instruction in the safe use of the appliance and the haz-
ards attendant on such use. DO NOT permit children to play with
the appliance. User cleaning and maintenance may not be done
by unsupervised children.
6. DO NOT touch the appliance when barefoot or if any part of your
body is wet.
7. Before using the device and after routine or extraordinary mainte-
nance, we recommend filling the appliance’s tank with water and
draining it completely to remove any residual impurities.
8. If the appliance is equipped with a power cord, the latter may only
be replaced by an authorised service centre or professional tech-
nician.
9. It is mandatory to screw the water inlet pipe of the unit safety valve
in accordance with national regulations. In countries which have
enacted EN 1487, the safety group must be calibrated to a maxi-

3 / EN
mum pressure of 1487 MPa (0,7 bar) and include at least a cock,
check valve and control, safety valve and hydraulic load cutout.
10. Do not tamper with the overpressure safety device (valve or safety
group), if supplied together with the appliance; trip it from time to
time to ensure that it is not jammed and to remove any scale de-
posits.
11. It is normal water drips from the overpressure safety device when
the appliance is heating. For this reason, the drain must be con-
nected, always left open to the atmosphere, with a drainage pipe
installed in a continuous downward slope and in a place free of ice.
12. Make sure you drain the appliance and disconnect it from the pow-
er grid when it is out of service in an area subject to subzero tem-
peratures.
13. Water heated to over 50 °C can cause immediate serious burns if
delivered directly to the taps. Children, disabled persons and the
aged are particularly at risk. We recommend installing a thermostat-
ic mixer valve on the water delivery line, marked with a red collar.
14. Do not leave flammable materials in contact with or in the vicinity of
the appliance.
15. Do not place anything under the water heater which may be dam-
aged by a leak.

4 / EN
DESCRIPTION OF WATER HEATER

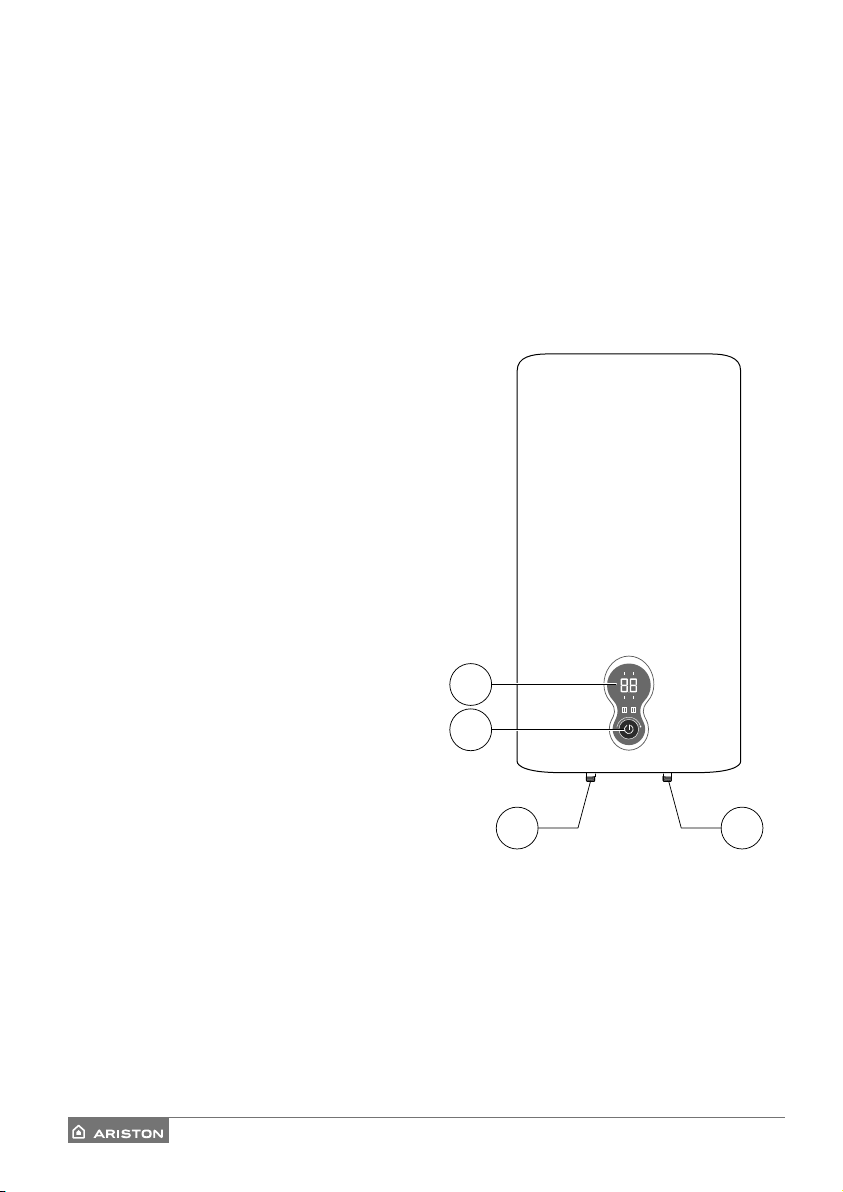

A. Temperature regulation knob
B1. Hot water outlet
B2. Cold water inlet
C. Display
Package material list
- Electric water heater, 1;
- Instruction manual, 1;
- Safety valve, 1;
- 30L/ 50L expand screws,2
80L/100L expand screws,4
- Soft tube
ARISTON series
Electric water heater is one of the necessities for modern life. Its features:
1. Stainless Steel inner tank, durable, corrosion-resistant and shock-esistant;
2. High eciency heating element;
3. Over-heat and over-pressure safety devices;
4. Extra-large magnesium anode, corrosion-resistant and incrustation-resistant;
5. Temperature-setting adjustment;
6. Soft white light display design.
Dear customer,
We would like to congratulate you on having purchased the new series water heater.
We are convinced that new series will fully satisfy your needs, because it is the result of our
experience in top quality and technology which ensures that all ARISTON products measure
up to the confidence placed in them by families all over the world.
We recommend reading this handbook carefully in order to gain all the advantages from new
series.
We strongly suggest you to keep the handbook for your easy access to any further informa-
tion on installation and maintenance.
B1 B2
A
C

5 / EN
ELCB
8.7A 230V~
test button
Reset button
Thermal cut-out
Temperature sensor
main controller
Operator
L: Line
N: Neutral
Technical characteristics
MODEL Rated
Voltage [V]
Rated
Power [W]
Rated
Pressure [kPa]
Net
weight [kg]
Product
size [mm]
Installation
30L 230V/50Hz 800W+1200W 700 11 563x433x230 Vertical
50L 230V/50Hz 800W+1200W 700 14 848x433x230 Vertical
80L 230V/50Hz 800W+1200W 700 20 957x493x263 Vertical
100L 230V/50Hz 800W+1200W 700 24 1177x493x263 Vertical

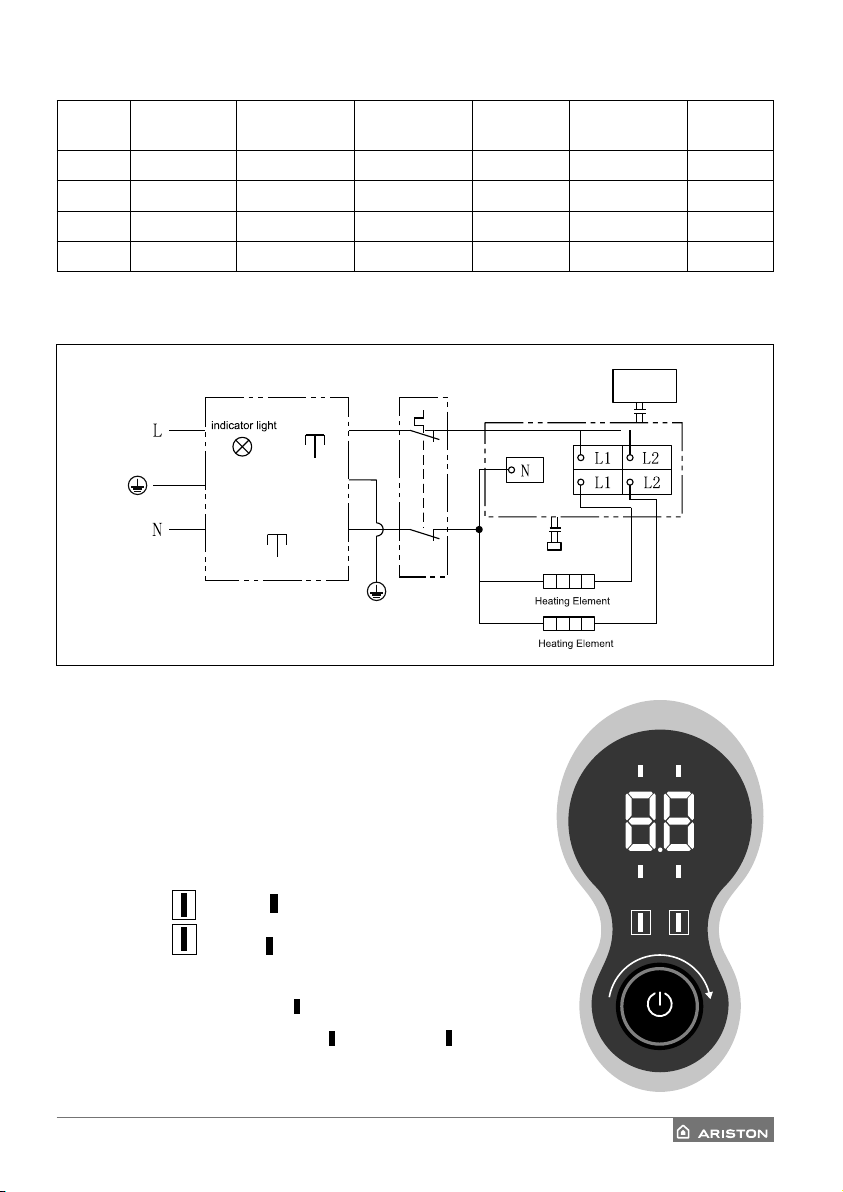

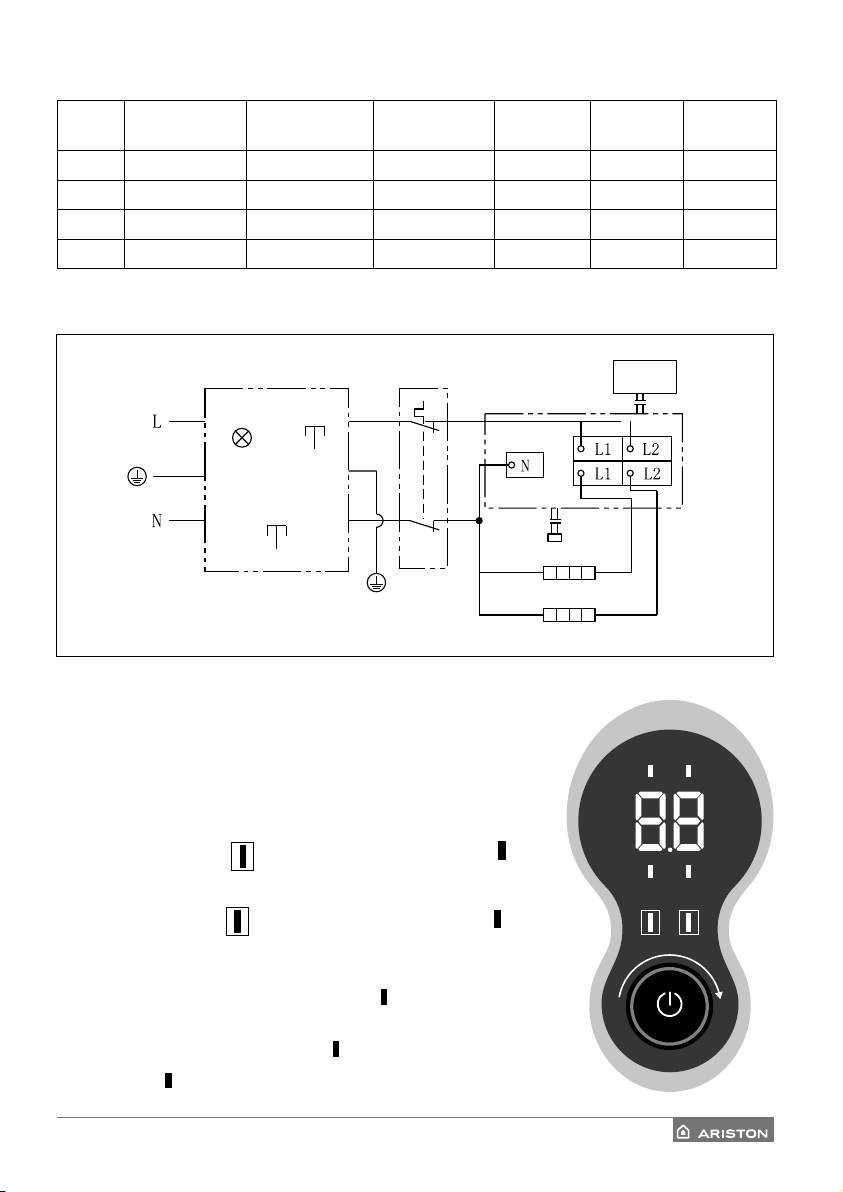

Electric wiring diagram
Functions
Electronic thermostat + LED + Lighters +Power selection
1. Press knob once, the product would be on display would show pres-
ent water temperature.
Press knob again, the product would be o, only display show
Present water temperature all other lights would be o.
2. Temperature Setting: rotate the knob to set dierent temperature. The
knob rotation is of 360 degrees.
3. Press button “
I
” once, “
1.2KW
” lights up, it means 1200W working.
Press button “
II
” once,“
2.0K W
” lights up, it means 2000W working.
4. When the product is heating, “
HE ATING
” will be on all the time, when the
temperature reaches the set point “
HE ATING
” will be o, “
SA V E
” will be on.
1.2KW
HEATING
2.0KW
III
SAVE

6 / EN

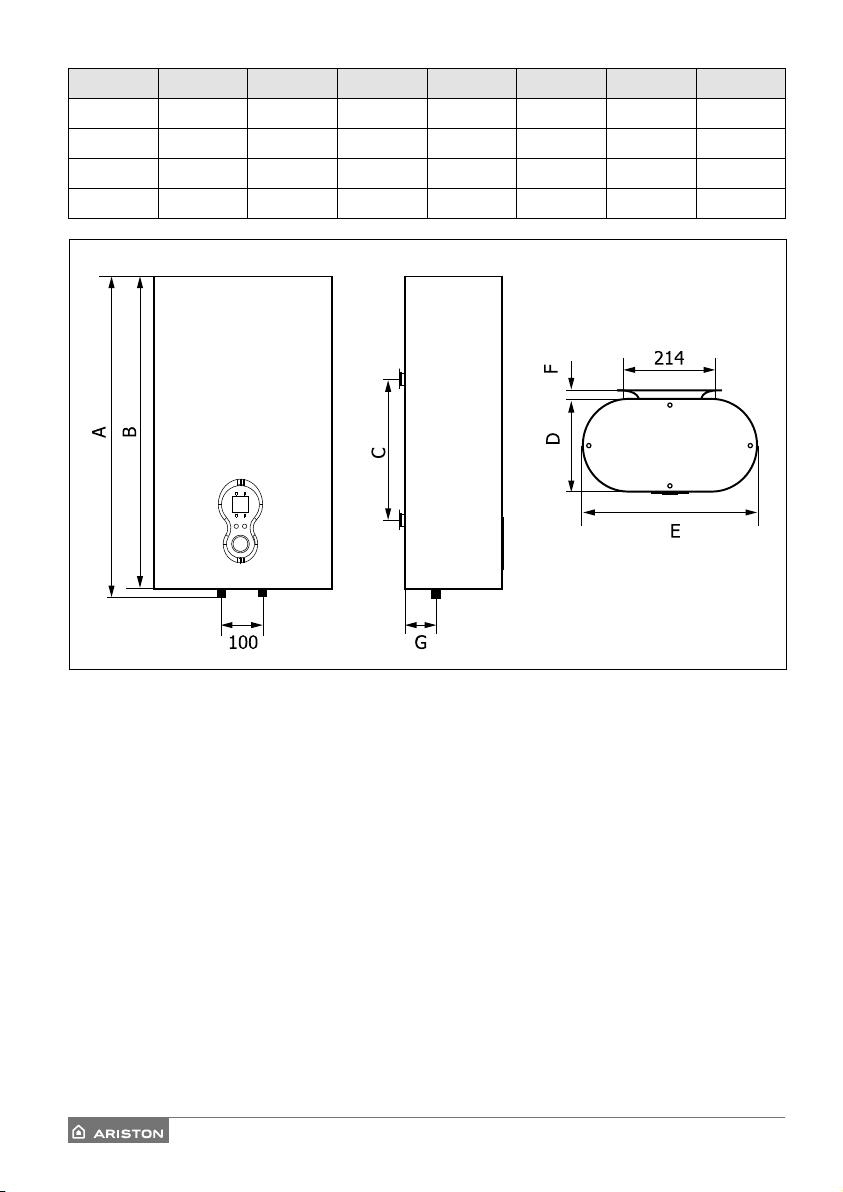

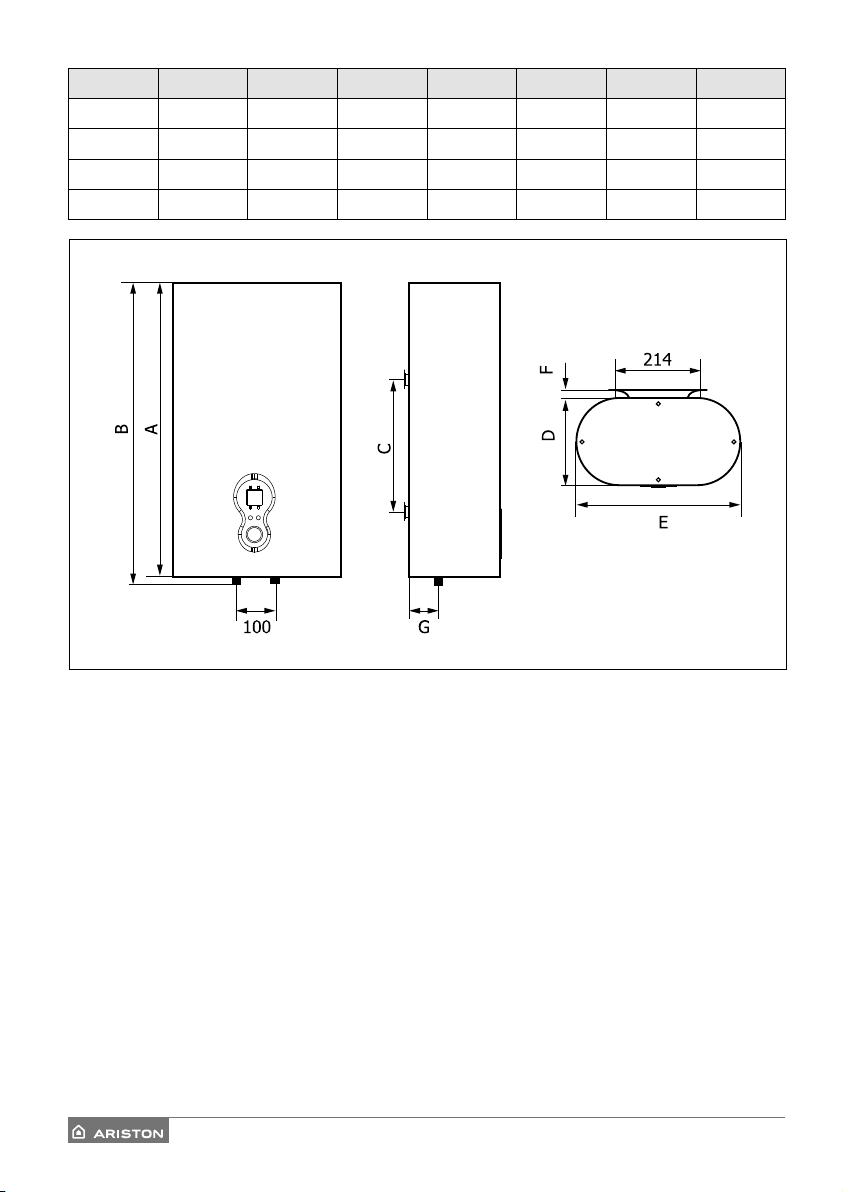

Capacity A B C D E F G
30 588 563 245 230 433 20 69
50 873 848 450 230 433 20 69
80 982 957 500 263 493 20 85
100 1202 1177 650 263 493 20 85

7 / EN
Installation Method
Note: the product must be installed by qualified personnel.
A. Drill two holes of 100mm in depth on the solid wall in horizontal/vertical direction by percussion drill
based on the exact model(b).
B. Insert the expansion bolt into the holes, then screw tightly the hook and let it upward (Figure A)
C. Put the hand rack which is on the upper of electric water heater,on the hook of expansion bolt cor-
rectly and tightly.
D. All the tubes are G1/2’, Connect properly the quipped water mixing valve,
One-way release valve,three-way inlet tube and three-way outlet tube according to dierent models
E. While in the case of little space,the electric water heater can be installed in the places where are
weather resistant,but in order to protect the thermal loss of the pipeline,the installation location
should be as close as possible to the water using location
F. Before use,you should completely check and verify the unit current is matching with the power sup-
ply and the wire capacity etc
Warning: you should check the wall which is to be installed the electric water heater onto is solid and
can undertake the weight of full capacity,the expansion bolts are prohibited installed in the joint part.
Figure A Figure B
distance

8 / EN
INSTALLING NORMS (for the installer)
This product is a device that must be installed vertically in order to operate correctly. Once installa-
tion is complete, and before any water is added or the power supply is connected, use a measuring
instrument (i.e. a spirit level) to check that the device has been installed perfectly vertical.
The appliance heats water to a temperature below boiling point. It must be linked up to a mains water
supply according to the appliance performance levels and capacity.
Before connecting the appliance, it is first necessary to:
- Check whether the characteristics (please refer to the data plate) meet the customer’s requirements.
- Make sure the installation conforms to the IP degree (of protection against the penetration of liquids)
of the appliance according to the applicable norms in force.
- Read the instructions provided on the packaging label and on the appliance data plate.
This appliance was designed to be installed only inside buildings in compliance with the applicable
norms in force. Furthermore, installers are requested to keep to the following advice in the presence of:
- Humidity: do not install the appliance in closed (unventilated) and damp rooms.
- Frost: do not install the appliance in areas where the temperature may drop critically and there may be
a risk that ice may form.
- Sunlight: do not expose the appliance to direct sun rays, even in the presence of windows.
- Dust/vapours/gas: do not install the appliance in the presence of particularly dangerous substances
such as acidic vapours, dust or those saturated with gas.
- Electrical discharges: do not install the appliance directly on electrical supplies that aren’t protected
against sudden voltage jumps.
In the case of walls made of bricks or perforated blocks, partition walls featuring limited static, or ma-
sonry dierent in some way from those stated, you first need to carry out a preliminary static check of
the supporting system. The wall-mounting fastening hooks must be designed to support a weight that is
three times higher than the weight of the water heater filled with water.
Fastening hooks with a diameter of at least 12 mm are recommended.
We recommend installing the appliance as close as possible to the delivery points to minimise heat loss
along the pipes. Local regulations may provide for restrictions on installation in bathrooms; observe any
regulatory minimum distances. To facilitate maintenance, make sure there is a clearance of at least 50
cm inside the enclosure for access to the electrical equipment.
Hydraulic connection
Connect the water heater’s inlet and outlet with pipes or fittings that are able to withstand temperature
in excees of 90°C at a pressure exceeding that of the working pressure. Therefore, we advise against
the use of any materials which cannot resist such high temperatures.
The appliance must not be supplied with water of hardness less than 12°F, nor with especially hard water
(greater than 25°F); we recommend installing a water softener, properly calibrated and controlled - do
not allow the residual hardness to fall below 15°F.
Screw a “T” piece union to the water inlet pipe with the blue collar. On one side of the “T” piece union,
screw a tap for draining the appliance that can only be opened with the use of a tool.
On the other side of the “T” piece union screw the safety valve supplied.
I

9 / EN
Electrical connection
It is mandatory, before installing the appliance, to perform an accurate control of the electrical system by
verifying compliance with current safety standards, which is adequate for the maximum power absorbed
by the water heater (refer to the data plate) and that the section of the cables for the electrical connec-
tion is suitable and complies with local regulations.
The manufacturer is not liable for damage caused by lack of grounding or anomalous power supply.
Before starting up the appliance, check that the power rating matches that given on the nameplate.
The use of multiplugs, extensions or adaptors is strictly prohibited.
It is strictly forbidden to use the piping from the plumbing, heating and gas systems for the appliance
earthing connection. If the appliance is supplied with a power supply cable, should the latter need re-
placing, use a cable featuring the same characteristics must be routed into the hole in the back of the
appliance and connected to the thermostat terminals block.
Use a two-pole switch conforming with national laws in force (contact gap of at least 3 mm, preferably
equipped with fuses) to disconnect the appliance’s power supply.
The appliance must be grounded with a cable yellow/green and longer than the phase cable) connected
to the terminals marked . Before starting up the appliance, check that the power rating matches that
given on the nameplate.
Startup and commissioning
Before powering up the appliance, fill the heater with mains water.
To do so, open the mains cock and the hot water tap until all the air has been vented from the boiler.
Check for water leaks from the flanges, from the by-pass pipe, tighten down the bolts not too much, if
necessary and/or the rings.
Power the appliance by actuating the switch.
The appliances are EAC certified and compliant according to the associated relevant Regulations:
- TP TC 004/2011 “Technical regulations of the Customs Union on safety of low voltage equipment”
- TP TC 020/2011 “Technical regulations of the Customs Union on electro-magnetic compatibility”

10 / EN
MAINTENANCE REGULATIONS (for qualified personnel)
All maintenance operations and service visits should be performed by a competent person (who
have the skills required by the applicable norms in force).
Before calling your Technical Servicing Centre, check that the fault is not due to lack of water or power
failure.
WARNING: disconnect the appliance from the mains before conducting any maintenance work.
Emptying the appliance
The appliance must be emptied if it is to be left unused for a long period and/or in premises subject to
frost.
To drain the appliance, proceed as follows:
- disconnect the appliance from the electricity mains;
- close the cut-o valve, if installed, or the main household water valve, if not;
- turn on the hot water tap (wash basin or bathtub);
- open the drain valve.
Replacing parts (when necessary)
Remove the plastic housing to access the electrical equipment.
The product is equipped with two dry heating elements (not in direct contact with the water) which,
therefore, can be replaced without emptying the appliance.
To replace a malfunctioning heating element disconnect the cable. Remove the damaged heating ele-
ment and replace it. To access the anodes, first empty out the appliance.
Undo the bolts and remove the flanges. Replace the flange gasket every time you reassemble the
flange.
CAUTION!
Use only original parts from authorized service centres authorized by the manufacturer.
Periodical maintenance
The heating element should be descaled every two years to ensure it works properly (the frequency
must be increased, if water is very hard).
If you pre- fer not to use special liquids for this operation, simply crumble away the lime deposit without
damaging the heating element.
The magnesium anodes must be replaced every two years (this does not apply to appliances with stain-
less steel boilers); however, the anode should be checked every year if the water is corrosive or chloride
rich. To replace them, remove the heating elements and unscrew them from the brackets.
After routine or extraordinary maintenance, - recommend filling its tank with water and draining it com-
pletely so as to remove any residual impurities. Use only original spare parts supplied by the manufac-
turer’s authorised service centres.
Safety valve
Regularly check that the overpressure device is not jammed or damaged; if it is, remove any scale or
replace it. If the device has a lever or knob, operate it to:
- Drain the appliance, if necessary
- Check its operation from time to time.

11 / EN
USEFUL INFORMATION
Before you clean the unit, make sure you have turned it o by setting its external switch to OFF.
Do not use insecticides, solvents or aggressive detergents: these can damage the unit’s painted and
plastic parts.
If the water comes out cold
Disconnect the appliance from the power supply and have the following checked:
- the presence of voltage on the power terminal block
- the circuit board;
- the heating element
If the water comes out boiling hot (steam in the taps)
Disconnect the appliance from the electricity supply and have the following checked:
- the circuit board
- the amount of scale on the boiler and components;
- the sensor
The hot water delivery is insucient
Disconnect the appliance from the electricity supply and have the following checked:
- the pressure of the water mains;
- the condition of the deflector on the cold water intake pipe;
- the condition of the hot water pipe;
- the electrical components
Water trickling from the pressure safety device
During the healing phase, some water may trickle from the tap. This is normal. To prevent the water
trickling, a suitable expansion vessel must be installed on the flow system. If the trickling continues even
after the healing phase, have the following checked:
- device calibration;
- the pressure of the water mains.
Caution: Never obstruct the appliance outletl
IF THE PROBLEM PERSISTS,NEVER ATTEMPT TO REPAIR THE APPLIANCE YOURSELF - ALWAYS
HAVE THIS DONE BY A QUALIFIED TECHNICIAN.
The indicated data and specifications are not binding; the manufacturer reserves the right to modify
them at his own discretion notification or replacement.

12 / RUS
ОБЩИЕ ТРЕБОВАНИЯ
1. Внимательно изучите данную инструкцию. В руководстве содержится
необходимая информация о мерах безопасности при установке,
эксплуатации и обслуживании водонагревателя.
2. Эксплуатация неправильно установленного прибора может привести
к травмам и повреждению имущества. Производитель не несет
ответственности за повреждения, полученные в результате неправильного
монтажа оборудования.
3. Все работы по монтажу и техническому обслуживанию должен выполнять
квалифицированный специалист в соответствии с действующими
нормами и правилами, а также с требованиями фирмы-изготовителя, с
использованием запасных частей, произведенных фирмой-изготовителем.
При несоблюдении данного требования производитель снимает с себя все
гарантийные обязательства
4. Храните упаковочные материалы (зажимы, полиэтиленовые пакеты,
пенополистирол и т.д.) в недоступном для детей месте. Упаковочный
материал вреден для здоровья.
5. Прибор не предназначен для использования лицами (включая детей)
с пониженными физическими, чувственными или умственными
способностямиилиприотсутствииунихжизненногоопытаилизнаний,
если они не находятся под контролем или не проинструктированы об
использовании прибора лицом, ответственным за их безопасность.
6. Не касайтесь прибора, если Вы без обуви или у Вас мокрые руки и/или ноги
7. Перед использованием прибора, после внепланового или очередного
технического обслуживания, мы рекомендуем заполнить бак устройства
водой, а затем полностью слить, чтобы удалить остаточные загрязнения.
8. Замена шнура питания производится только работниками авторизованных
сервисных центров.
9. Установка предохранительного клапана, входящего в комплект поставки,
является обязательным требованием. Запрещается устанавливать любую
запорную арматуру между предохранительным клапаном и входом в бак,
а также блокировать сливное отверстие предохранительного клапана.
Использование водонагревателя при давлении воды в водопроводной сети
свыше 5 бар, без установки редуктора давления воды ведет к досрочному
прекращению гарантийного срока.
10. Строго запрещается модифицировать или заменять предохранительный

13 / RUS
клапан на другой, не соответствующий действующим требованиям и
нормам, если он не включен в комплект. Регулярно проверяйте, чтобы
предохранительный клапан (устройство защиты от избыточного давления)
не был заблокирован или поврежден. При необходимости замените его или
удалите известковый налет.
11. В режиме нагрева из дренажного отверстия предохранительного клапана
возможно появление капель воды. Это является естественным процессом,
связанным с тепловым расширением воды в процессе нагрева
12. Необходимо слить воду из водонагревателя, если в месте установки прибора
существует вероятность снижения температуры ниже 0°С.
13. Горячая вода свыше 50°С может вызвать сильные ожоги, вплоть до
смертельного исхода. Дети, пожилые люди и люди с ослабленным здоровьем
наиболее подвержены риску ожога.
14. Не храните легковоспламеняющиеся вещества в непосредственной близости
от оборудования.
15. Из водонагревателя может капать вода, поэтому не оставляйте под ним
ценные вещи и предметы.
16. Если установка электрического водонагревателя повлечет за собой
переоборудование (переустройство) жилых и нежилых помещений в жилых
домах, то допускается производить его установку только после получения
соответствующих разрешений в установленном порядке.
17. Транспортировать водонагреватель необходимо в вертикальном или
горизонтальном положении (в зависимости от модели) любым видом
крытого транспорта, надежно закрепив его, чтобы исключить возможные
удары, перемещения и падения внутри транспортного средства
18. Запрещается подвергать водонагреватель ударным нагрузкам при
погрузочно-разгрузочных работах.
19. При необходимости захвата упаковки зажимами при транспортировке
рекомендуется осуществлять захват сбоковых сторон упаковки.
20.В складских помещениях, где хранятся изделия, должна обеспечиваться
температура воздуха от +5°С до +40°С и относительная влажность воздуха
не более 80% при температуре +25°С.
21. Изделиедолжно храниться в упаковкевскладскихпомещениях,защищающих
от воздействия атмосферных осадков, при отсутствии в воздухе паров
кислот, щелочей и других примесей

14 / RUS
ОСНОВНЫЕ ЭЛЕМЕНТЫ
A. Ручка управления
B1. Выход горячей воды
B2. Вход холодной воды
C. Дисплей
Комплект поставки
- Электрический водонагреватель, 1;
- Инструкция по эксплуатации, 1;
- Предохранительный клапан , 1;
- Крепежные элементы
30/50 L - 2 шт.
80/100 L - 4 шт.
- Гибкая подводка
Преимущества водонагревателя Ariston :
1) Внутренний бак из нержавеющей стали, устойчивый к коррозии, обеспечивает повышенную
прочность и ударостойкость.
2) Высокоэффективный нагревательный элемент
3) Устройство защиты от перегрева и избыточного давления
4) Увеличенный магниевый анод, для защиты от коррозии
5) Регулировка температуры
6) Стильный дисплей для управления настройками
Уважаемый клиент,
Поздравляем Вас с приобретением электрического водонагревателя, произведенного
компанией «Аристон Термо Групп».
Мы убеждены, что данный водонагреватель полностью удовлетворит Ваши потребности. Наш
продукт - это результат многолетнего опыта в области высоких технологий. Мы гарантируем
качество продукции ARISTON, которому доверяют семьи во всем мире.
Мы просим Вас внимательно прочитать данную инструкцию для обеспечения корректной
установки и эксплуатации водонагревателя, а также настоятельно рекомендуем сохранить
руководство для быстрого доступа к дополнительной информации по обслуживанию.
B1 B2
A
C

15 / RUS
ELCB
8.7A 230V~
оператор
L : ФАЗА
N : НЕЙТРАЛЬНЫЙ
индикатор
Кнопка сброса
Датчик температуры
Нагревательный элемент
Нагревательный элемент
тепловой выключатель
кнопка
тестирования Главный
контроллер
технические характеристики
Модель Номинальное
напряжение (В)
Номинальная
мощность (W)
Номинальное
давление (Бар) Вес нетто (кг) Габаритные размеры (мм) Монтаж
30л 230V/50Hz 800W+1200W 5 бар 11 563x433x230 Вертикальный
50л 230V/50Hz 800W+1200W 5 бар 14 848x433x230 Вертикальный
80л 230V/50Hz 800W+1200W 5 бар 20 957x493x263 Вертикальный
100л 230V/50Hz 800W+1200W 5 бар 24 1177x493x263 Вертикальный
Электрическая схема
Включение и работа
Ввод в работу
1. Для того чтобы включить прибор нажмите на центральную кнопку,
тем самым вы активируете режим нагрева. В режиме нагрева (не в
состоянии ожидания) водонагреватель готов к мгновенному нагреву.
Для того чтобы отключить прибор, нажмите на центральную кнопку.
2. Для установки температуры, вращайте ручку на 360 градусов по
часовой стрелке.
3. При нажатии кнопки
I
один раз загорится индикатор
1.2KW
это
означает, что водонагреватель работает в режиме мощностью 1200 Вт.
При нажатии кнопки
II
один раз загорится индикатор,
2.0K W
это
означает, что водонагреватель работает в режиме мощностью 2000 Вт.
4. При нагревании загорается индикатор “
HE ATING
” он будет включен
пока значение температуры не достигнет заданного. При достижении
заданной температуры индикатор “
HE ATING
” будет выключен, загорится
индикатор “
SA V E
” .
1.2KW
HEATING
2.0KW
III
SAVE

16 / RUS
Модель A B C D E F G
30л 588 563 245 230 433 20 69
50л 873 848 450 230 433 20 69
80л 982 957 500 263 493 20 85
100л 1202 1177 650 263 493 20 85

17 / RUS
Монтаж
Внимание! Монтаж и настройку водонагревателя должен выполнять квалифицированный специалист в
соответствии с действующими правилами и санитарно-гигиеническими нормами, а так же требованиями,
содержащимися в данном руководстве.
• Просверлите два отверстия глубиной 100 мм в капитальной стене. Установите в отверстия дюбеля,
вкрутите в них крепежный элемент и туго затяните. Установите водонагреватель на крюки при помощи
монтажной планки Все трубы имеют диаметр 1/2 “.
• Для сокращения теплопотерь, прибор следует установить на минимальном расстоянии от
водоразборного узла.
• Убедитесь, что параметры источника электропитания соответствуют техническим характеристикам
водонагревателя.
Установка водонагревателя производится на капитальной стене, способной выдержать вес
электроприбора в заполненном состоянии.
Рисунок A Рисунок B
расстояние
водонагреватель
Предохранительный
клапан
Ручка
Воздухонепроницаемая шайба
Водоразборное
устройство
Подключение
к источникам
водоразбора
Вход холодной воды
горячая
вода холодная вода

18 / RUS
УСТАНОВКА
Прибор должен быть установлен вертикально.
Данный прибор разработан для установки внутри зданий и предназначен для нагрева воды ниже точки
кипения, с возможностью снабжения горячей водой и дальнейшего поддержания заданной температуры.
Время нагрева воды зависит от объема водонагревателя и мощности нагревательного элемента.
Перед началом работы:
Проверьте, что параметры источника электропитания соответствуют техническим характеристикам
водонагревателя, указанным на идентификационной табличке.
- Убедитесь, что место установки прибора соответствует классу IP (степень защиты оболочки).
- Данный прибор разработан для установки внутри зданий, в бытовых и хозяйственных помещениях.
Запрещается.
- Устанавливать прибор в непроветриваемых и сырых помещениях.
- Эксплуатировать водонагреватель при отрицательных температурах..
- Подвергать прибор воздействию прямых солнечных лучей
- Устанавливать прибор в помещениях с концентрацией особо опасных газов или паров в воздухе.
- Устанавливать прибор в системе электроснабжения, не защищенной от внезапных скачков напряжения.
Установка водонагревателя производится на капитальной стене, с помощью кронштейна и крюков.
Рекомендуется использовать крюки с диаметром не менее 12 мм, крепление должно выдерживать
троекратный вес наполненного водой прибора. Рекомендуется устанавливать водонагреватель как
можно ближе к точке водоразбора, чтобы минимизировать потери тепла при прохождении по трубам.
Для облегчения технического обслуживания убедитесь, что под водонагревателем есть минимум 50 см
свободного пространства для доступа к оборудованию.
Гидравлическое соединение
Присоедините входной патрубок предохранительного клапана к магистрали холодной воды с помощью
трубы или гибкого шланга. Подсоедините к выходу горячей воды из водонагревателя трубу или
гибкий шланг для отвода горячей воды к месту водоразбора. Используйте материалы которые могут
выдерживать температуру свыше 90°С. При давлении превышающем рабочее установите редуктор перед
предохранительным клапаном.
Устройство не рассчитано на работу с водой, жесткостью менее 12°F. При воде с жесткостью выше 25°F, для
уменьшения образования накипи и вероятности выхода из строя нагревательного элемента, необходимо
использовать умягчитель. При этом жесткость воды не должна опускаться ниже 15°F.
Предохранительный клапан (A рис. 2), входящий в комплект поставки, необходимо установить на
входе холодной воды в водонагреватель (помечен синим кольцом). Для удобства обслуживания
рекомендуется установить тройник с запорным краном между входом холодной воды в водонагреватель
и предохранительным клапаном. Это позволит слить воду из водонагревателя, не демонтируя
предохранительный клапан. Для облегчения доступа воздуха в бак при сливе воды рекомендуется
установить тройник с запорным краном на выходе горячей воды из водонагревателя.
I

19 / RUS
Электрическое подключение
Внимание! Фирма-изготовитель не несет ответственности за повреждения прибора вследствие
неправильного заземления или неправильных параметров источника электропитания. Убедитесь, что
параметры источника электропитания соответствуют техническим характеристикам водонагревателя,
указанным в табличке“Технические характеристики”.
Использование штекеров, удлинителей или адаптеров строго запрещено.
Категорически запрещается использовать трубопроводы из водопроводной, отопительной и газовой
систем для заземления прибора. При необходимости замены кабеля электропитания, используйте кабель
с такими же характеристиками.
Используйте автоматический выключатель в соответствии с действующим законодательством для
отключения электропитания
Провод заземления (желто-зеленого цвета) следует подсоединить к клемме, обозначенной символом .
Закрепите кабель электропитания с помощью кабельных зажимов.
Перед запуском прибора убедитесь, что номинальная мощность соответствует данным, указанным в
таблице “Технические характеристики”.
Включение и ввод в эксплуатацию
Перекройте подачу горячей воды системы центрального водоснабжения.Перед подключением
водонагревателя к источнику электропитания обязательно заполните бак водой. Для этого откройте
кран горячей воды на смесителе, потом кран подачи холодной воды в водонагреватель. Как только
водонагреватель наполнится, из смесителя потечет вода. Проверьте фланец и соединительную трубку на
наличие протечек. При необходимости отцентрируйте и подтяните гайки на фланце и соединительной
трубке. Закройте кран горячей воды на смесителе. Включите прибор в источник электропитания.
Настоящее изделие соответствует международной сертификации EAC и изготовлено в соответствии со
следующими техническими регламентами:
- TP TC 004/2011 Технический регламент Таможенного союза“О безопасности низковольтного оборудования”
- TP TC 020/2011 Технический регламент Таможенного союза“Электромагнитная совместимость технических
средств”

20 / RUS
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ
Внимание! Не пытайтесь ремонтировать прибор самостоятельно. Все работы по техническому
обслуживанию и ремонту должен выполнять квалифицированный специалист с соблюдением
правил техники безопасности, а так же требованиями, содержащимися в данном руководстве.
Прежде, чем обратиться в сервисный центр, убедитесь, что неисправность не связана с перебоями
водоснабжения или электропитания
ВНИМАНИЕ: Перед проведением любой операции по ремонту или обслуживанию отключите
прибор от электрической сети.
Слив воды
Необходимо слить воду из водонагревателя, если в месте установки прибора существует вероятность
снижения температуры ниже 0°С. Для слива воды выполните следующие действия :
- отключите электропитание прибора
- убедитесь, что вода внутри прибора имеет безопасную температуру
- перекройте подачу холодной воды в водонагреватель
- откройте кран горячей воды на смесителе для сброса давления внутри бака
- откройте сливной клапан
- после слива убедитесь в отсутствии воды внутри водонагревателя
Замена деталей (при необходимости)
Перед началом работ отключите прибор от источника электропитания и слейте воду из водонагревателя.
Снимите пластиковый корпус для доступа к электрооборудованию. Для замены неисправного
нагревательного элемента отсоедините клеммы от нагревательного элемента, отключите клемму
заземления, извлеките поврежденный нагревательный элемент и замените его. Обязательно используйте
новую прокладку каждый раз, когда меняете нагревательный элемент.
ВНИМАНИЕ!
Применяйте запасные части, выпускаемые только заводом-изготовителем
Рекомендуется регулярно осматривать и при необходимости удалять накипь с поверхности
нагревательного элемента с помощью средства для удаления накипи. Гарантия на нагревательный элемент
не действительна при выполнении одного или нескольких условий:
- жесткость воды превышает 25°F;
- толщина слоя накипи на поверхности ТЭНа составляет более 5 мм;
- остаточный размер магниевого анода составляет менее 30% от первоначального
Магниевый анод является неотъемлемой составной частью системы защиты водосодержащей емкости и
нагревательного элемента (ТЭНа) от коррозии. Необходимо ЕЖЕГОДНО проверять состояние магниевого
анода. При сильном изнашивании магниевый анод необходимо заменить. Необходимо производить замену
магниевого анода не реже 1 раза в 24 месяца (за исключением водонагревателей с водосодержащей
емкостью из нержавеющей стали).
Предохранительный клапан
Регулярно проверяйте, чтобы предохранительный клапан (устройство защиты от избыточного давления)
не был заблокирован или поврежден. При необходимости замените его или удалите известковый налет.
Если предохранительный клапан оснащен рычагом, поднятие последнего можно использовать для
регулярной проверки исправной работы клапана.
