Aspiring AT 300 User manual

Інструкція з експлуатації
Aspiring AT 300
Офіційний імпортер та дистриб’ютор на території України – ТОВ «Хімекспо»
Адреса: Україна, м. Київ, вул. Зодчих 26-а
Тел/факс: [phone] www.aspiring.ua
Авторські права © 2010-2020 Всі права захищені.
Без письмового дозволу виробника заборонено копіювання, публікація
або передача даного матер

3
Зміст/Content:
1. Інструкція з експлуатації автомобільного реєстратора Aspiring AT 300 на
українській мові………………………………………………………………..3
2. User manual for Aspiring AT 300 in English…………………………….…17
Зміст
Вступ………………..........................................................................3
Перед використанням....................................................................4
Будова пристрою............................................................................5
Функції… .........................................................................................5~6
Керівництво з експлуатації.............................................................6~7
Запис відео……...............................................................................7
Зйомка зображень...........................................................................8
Відтворення.....................................................................................8~9
Налаштування.................................................................................9~11
Налаштування GPS модуля…………………………………………..11
Попередження про перевищення швидкосты та про камери контроля
швидкості………………………………………………………………..11
Налаштування «Hit»GPS плеєра……………………………………13
Часто задавані питання..................................................................15
Вступ
Автомобільний відеореєстратор це пристрій для ведення відео та аудіо даних під
час керування автомобілем. Цей пристрій може допомогти вам в разі виникнення
ДТП, шляхом надання чітких доказів про подію. Крім того, за допомогою
відеореєстратора ви можете зняти мальовничі краєвиди під час поїздки.
Для належного користування пристроєм, перед використанням ознайомтеся з
інструкцією.
Умови зберігання та використання:

4
1) Будь ласка, використовуйте пристрій тільки при нормальних температурах, не піддавайте
пристрій впливу температур, які корпус не може витримати.
2) Не використовуйте пристрій в надзвичайно вологому середовищі, не допускайте потрапляння
вологи або дощу на пристрій.
3) Не намагайтеся відкрити корпус пристрою для ремонту, якщо який-небудь вузол несправний.
Будь ласка, зверніться до сервісного центру для професійного обслуговування.
4) Не використовуйте сильних хімікатів, розчинників чи миючих засобів для очищення пристрою.
5) Не направляйте камеру безпосередньо на сонце або інші джерела світла з підвищеною
яскравістю, щоб уникнути пошкодження оптичних вузлів пристрою.
6) Не використовуйте пристрій в надзвичайно запилених умовах, щоб уникнути забруднення
об'єктива та інших вузлів камери, так як це може позначитися на її роботі.
7) Будь ласка, дбайте про чистоту навколишнього середовища, не викидайте пристрій. Також не
кидайте даний пристрій у вогонь, щоб уникнути вибуху.
Перед використанням
1. Використовуйте тільки оригінальні TF-картки високої швидкості для зберігання
інформації. В разі несумісності картки з пристроєм, ви побачите напис «file error»
(помилка файлу) або «SD card error» (помилка SD картки). Пристрій підтримує картки
з максимальним об’ємом до 64Гб.
2. Перед першим використанням картки, ви повинні відформатовати картку, якщо картка
пам’яті містить відео або зображення в інших форматах, пристрій не зможе їх
зчитати.
3. Зверніть увагу на правильне встановлення картки в пристрій. Якщо встановити
картку неправильною стороною, це може призвести до пошкодження пристрою
та/або картки.
4. Будь-ласка відключайте зарядний пристрій відеореєстратора від автомобільного
прикурювача, коли пристрій не використовується (наприклад автомобіль стоїть на
стоянці), тому що в момент вмикання двигуна, електричний імпульс може призвести
до пошкодження реєстратора.
5. Пристрій спеціально призначений для використання в автомобілі. При використанні в
автомобілі, підключіть зарядний пристрій відеореєстратора до прикурювача, позаяк
вбудована батарея реєстратора має незначний об’єм і за умови її розрядки, пристрій
може не вмикатися.
6. Цей пристрій призначений для роботи під напругою 5V 1A, тому НЕ
ВИКОРИСТОВУЙТЕ інші зарядні пристрої або USB шнури для перезаряджання.
Використовуйте ТІЛЬКИ оригінальний зарядний пристрій. Деякі зарядні пристрої
розраховані на напругу 12V, що може спалити пристрій або призвести до короткого
замикання.

5

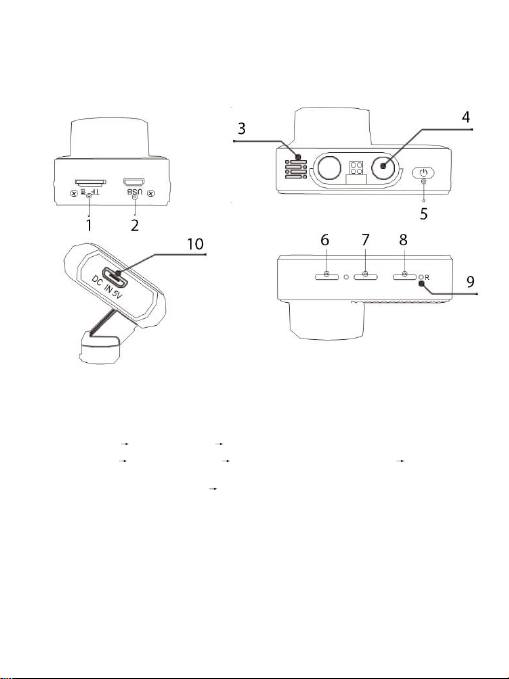

БУДОВА ПРИСТРОЮ
1. Слот для SD карти 2.Роз’єм для додаткової камери 3. Мікрофон 4. Магніт
5. Коротке натискання - OK / Довге натискання - :Живлення Ввімк/Вимкн 6. Вверх
7. Коротке натискання - Menu / Довге натискання – перегляд відео / Коротке
натискання під час запису – Блокування файлу (G-сенсор)
8. Вниз/ Коротке натискання під час запису – фото. 9. Reset 10. Роз’єм для
живлення
ФУНКЦІЇ
1. Циклічний запис
Цикли запису зазвичай єтакими: 1 хв., 3 хв., 5хв. і т. д., з функцією циклічного

6
запису, камера перезаписуватиме старі відео (крім захищених від запису)
автоматично. Це дозволяє уникнути переповнення картки пам’яті.
2. Сенсор руху
При вмиканні цієї функції, пристрій що перебуває в режимі очікування автоматично
вмикається та розпочинає запис в разі наявності руху перед вашим авто. Функція
призначена для захисту вашого авто за вашої відсутності.
3. Сенсор гравітації (G-Sensor)
G-Sensor це функція, яка автоматично блокує записаний файл від перезапису в разі,
якщо на автомобіль діють зовнішні сили (наприклад під час ДТП). Це допомагає у
наданні відповідних відео доказів.
4. Моніторинг паркування
Коли ваш автомобіль припаркований, функція моніторингу паркування дозволяє
вести запис з метою реєстрації можливих правопорушень, скоєних іншими
особами відносно вашого авто (напр. викрадення або умисне пошкодження). В
той же час, для правильної роботи пристрою, необхідно виконати відповідне
налаштування функції G-Sensor та придбати додатковий шнур живлення для
постачання струму на пристрій під час виконання функції моніторингу паркування
(детальніше про шнур живлення див. нижче).
Примітка: Вбудована батарея пристрою досить мала і забезпечує роботу
пристрою протягом 2-3 хвилин до моменту розряджання. Тому для належної
роботи пристрою потрібний шнур живлення.
Керівництво з експлуатації
1. Живлення УВІМК/ВИМК : Натисніть кнопку живлення та утримуйте її
натиснутою протягом 2-3 секунд. Якщо в пристрої є картка пам’яті, запис відео
починається автоматично.
2. Початок/Зупинка запису: В режимі «Відео» коротке натискання кнопки ОК
розпочинає запис відео, повторне коротке натискання кнопки ОК для зупинки запису.
3. Фото: В режимі «Фото», коротке натискання кнопки ОК використовується для
фотографування.
4. Відтворення: В режимі відтворення, коротке натискання кнопки ОК використовується для
відтворення відео.
5. Кнопка ОК: В режимі «Фото»/«Відео»/ «Перегляд відео», коротке
натискання кнопки «Меню» використовується щоб відкрити меню, коротке

7
натискання кнопок «Вгору» та «Вниз» - для навігації в меню, коротке
натискання кнопки ОК для підтвердження вибору.
6. Кнопка «Вгору»: В меню налаштувань та для зміни режимів камери
використовується кнопка «Вгору». В режимі «Відео» натискання цієї кнопки
здійснює вмикання/вимикання запису звуку
7. Кнопка «Вниз»: В меню налаштувань та зміни режимів камери, використовується
кнопка «Вниз». В режимі «Відео», коротке натискання цієї кнопки використовується
для вмикання та вимикання G-сенсора. При затисканні цієї клавіши виконується
зміна на екрані передньої та задньої камери.
8. Меню: в режимі очікування, коротке натискання кнопки меню використовується для
переходу в меню налаштувань, кнопки «Вгору»/«Вниз» використовуються для
вибору опцій з меню, а кнопка ОК для підтвердження вибору після завершення
налаштувань. Повторне натискання кнопки «Меню» - закриває меню налаштувань.
9. Кнопка «Режим»: В режимі очікування натискання кнопки здійснюється для
переходу між різними режимами камери (Відео/Фото/Відтворення).

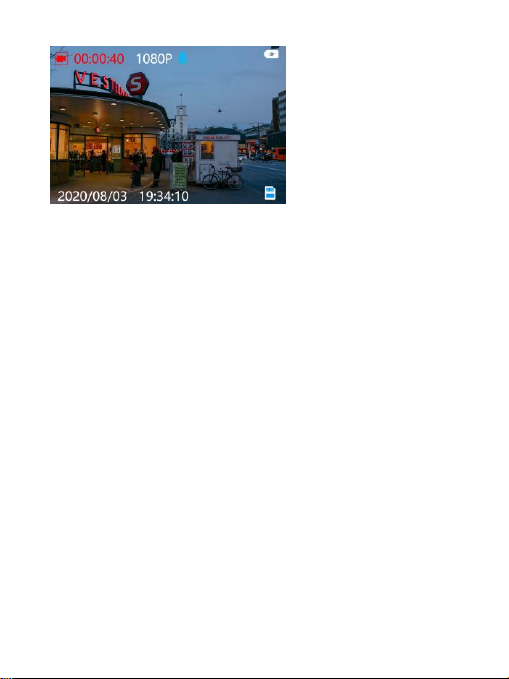

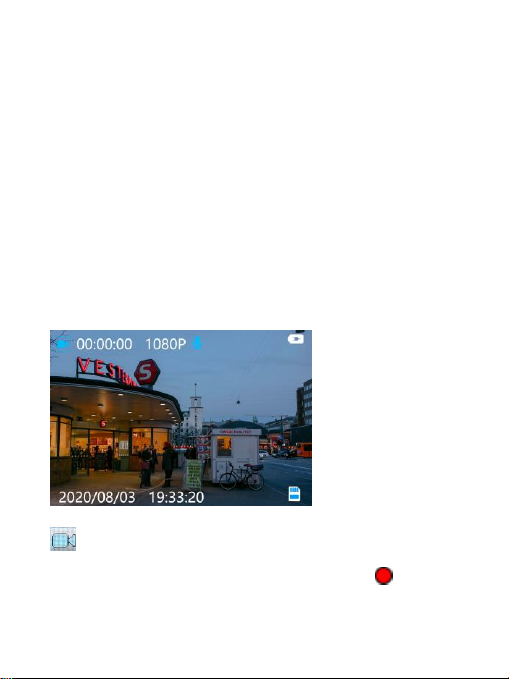

Запис Відео
В режимі відео, у верхньому лівому куті екрану, відображається піктограма
. Для початку запису натисніть кнопку живлення.
Після натискання кнопки, поряд з’являється піктограма «Йде Запис» . Для
завершення запису, натисніть кнопку живлення знову.

8
Зйомка зображень
1. Натисніть кнопку «Вниз» для фотографування.
AUTO
Примітка: Щоб уникнути нечітких зображень, тримайте камеру рівно та не робіть
різких рухів.
Відтворення
1. Перегляд файлів : Натисніть кнопку «Режим» (М) для переходу в режим
відтворення. Натискаючи кнопки «Вгору» / «Вниз» виберіть потрібний вам
файл. Натисніть кнопку ОК для початку відтворення файлу.
2. Видалення та захист: В режимі відтворення, натисніть кнопку «Меню», виберіть кнопку
«Видалити». Вам на вибір будуть надані два варіанти «видалити поточний файл?»
(видаляє поточний файл) та «видалити всі файли?» (для видалення з пам’яті всіх файлів,
крім захищених від видалення). Натисніть кнопку ОК для підтвердження вибору.

9
В режимі відтворення, натисніть кнопку «Меню», виберіть опцію
«Protect» («Захистити»). На вибір вам будуть надані такі опції: «Lock
one» [«заблокувати один»] для блокування вибраного файлу, «Lock all»
[«Заблокувати всі»] для блокування всіх файлів на картці пам’яті,
«Unlock one» [«Розблокувати один»] для розблокування захищеного від
перезапису файлу або «Unlock all» [«Розблокувати всі»] для
розблокування всіх захищених від перезапису файлів на картці.
НАЛАШТУВАННЯ
Загальні налаштування
В будь-якому режимі, натисніть кнопку «Меню» (М), щоб
відкрити меню загальних налаштувань .

10
Циклічний запис (Movie Clip
Time)
Вибір тривалості циклічного запису або
вимикання функції циклічного запису
Роздільна здатність (Movie
Mode)
Вибір роздільної здатності відео
Звук при натисканні кнопок
(Beep)
Увімкнути/вимкнути звуковий
сигнал при натисканні кнопок
Запис звуку (Sound Record)
Увімкнути/вимкнути запис звуку
Дата та час (Clock Settings)
Налаштування дати та часу
Мова (Language)
Вибір мови екранного меню
Вибір налаштувань здійснюється кнопками ВГОРУ/ВНИЗ. Натисніть кнопку ОК для
редагування та підтвердження налаштувань.

11
Flicker (Частота)
Швидкість даних на екрані
50 Гц або 60 Гц
LCD Power Save (Екранна
заставка)
Оберіть час до вмикання екранної заставки
Protect level (Акселерометр)
Налаштування рівня чутливості датчика
гравітації
Reset Setup (Заводські
налаштування)
Виберіть, щоб відновити заводські
налаштування
Format SD card
(Форматувати)
Натисніть, щоб відформатувати картку
пам’яті
FW Version (Версія)
Версія прошивки
Виберіть, щоб переглянути версію прошивки
пристрою
Налаштування GPS модуля
GPS модуль та модуль SpeedCam знаходится в середині магнітного кріплення.

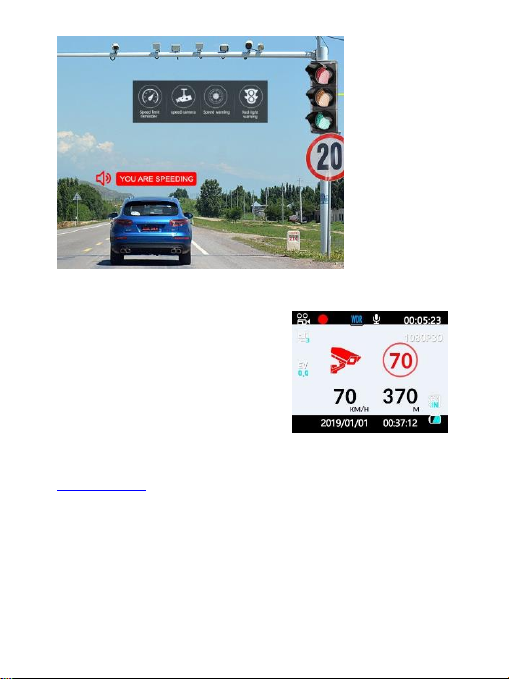

Попередження про перевищення швидкості
та про камери контроля швидкості
Добре закріпіть обладнання яке вимірює швидкість (GPS), для кращого
вимірювання швидкості та поточного місцезнаходження, що охоплює усю
країнe. Пристрій попереджає завчасно про камеры спостереження
відповідним сигналом або голосовим попередженням про обмеження
швидкості.

12
База даних обмеження
швидкості та камер.
Загружено більше двохсот точок
відеофіксації з своєчасним
попередженням про камери
відеоспостереження, а також
база данних постійно оновлюєтся.
Примітка! Завантажити свіжу базу даних Ви можете з офіційного сайту
www.aspiring.ua. Для цього зайдіть в розділ даної моделі.

13

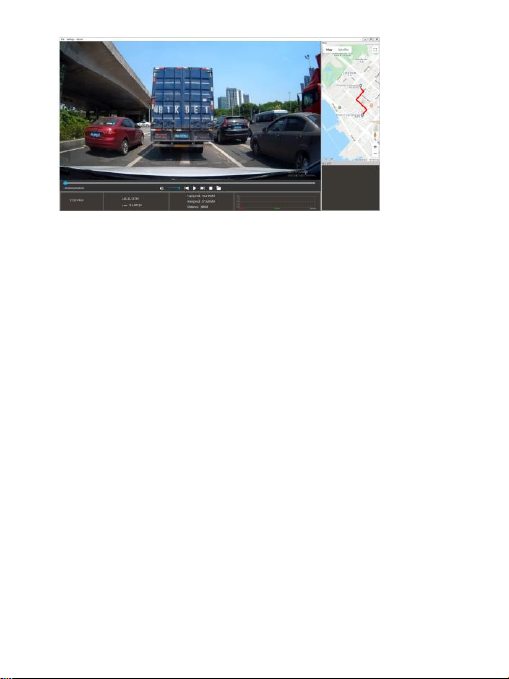

Налаштування "HIT" GPS
плеєра
Крок 1: Завантажте плеєр з офіційної сторінки
htps://pcgps.ce2ce.com/hit/hitplayer.html
або з офіційного сайту Aspiring.
Крок 2: Натисніть на іконку «GPS.Playerv»для початку установки.
Крок 3: Дотримуйтесь інструкцій встановлення

14
Крок 4: Дочекайтесь встановлення програми та натисніть кнопку "Close"
Крок 5: Після встановлення плеєра, Вам потрібно його запустити подвійним
натисканням лівої кнопки мишки на іконку ”GPS Player“.
Крок 6: Оберіть карту Google map та оберіть вашу мову.
Крок 7: Відкрийте відеофайл на якому плануєте подивитися маршрут.

15
Найчастіше задавані питання:
Питання : Чому мій пристрій показує напис «SD картка пам’яті заповнена?» (SD
card Full)
Відповідь: 1) Перевірте відповідність вашої картки Класу 10 (Class 10) та
справжність бренду виробника. В разі використання карток Класу 4 або 6 (Class 4,
Class 6) пристрій показує такий напис з причини того, що картка не підтримується
пристроєм (Примітка: Пристрій може підтримувати картки з об’ємом пам’яті до 64
Гб).
2) Перевірте налаштування МЕНЮ пристрою. Якщо ви не увімкнули функцію
«Циклічний запис», увімкніть її, щоб дозволити перезапис попередньо
записаних файлів.
3) Перевірте МЕНЮ налаштувань. Перевірте чи вимкнуто функції «G-Sensor»,
«Моніторинг Паркування» та «Детектор Руху». Якщо увімкнуто функцію «G-
Sensor», файл буде захищено від перезапису, а пристрій за умови вмикання
функцій «Моніторингу паркування» та «Детектору Руху» працюватиме постійно.
Це може призвести до заповнення картки пам’яті.
4) Щоб видалити дані з картки пам’яті, необхідно відформатувати картку. Ця
процедура виконується вручну, мінімум 2-3 рази на місяць. Файли захищені від
перезапису повинні бути розблоковані та видалені вручну.
Питання: Чому мій відеореєстратор постійно вмикається та вимикається?
Відповідь: Увійдіть в меню та перевірте, чи увімкнуто функції «Моніторинг Паркування»
та «G-Sensor». Зазвичай, при вмикання «Моніторингу Паркування», пристрій вмикається
та починає вести запис, якщо фіксується дотик або струс авто. Після чого пристрій
вимикається. При повторних дотиках або струсах, ситуація повторюватиметься. Функція

16
«G-Sensor» блокуватиме відео файли від перезапису та зберігає їх на картці як можливі
докази. Вимкніть ці дві функції з МЕНЮ. Також вимкніть функцію «Детектор Руху», позаяк
пристрій вмикається и починає запис, якщо перед авто буде зафіксовано рух.
Питання: Чому під час відтворення записаних відео спостерігаються
«зависання»?
Відповідь: Перевірте, картку пам’яті, яку ви використовуєте. Вона повинна бути від
оригінального виробника та мати Клас 10 (Class 10). У випадку використання інших
карток, наприклад Класс 4 або 6 (Class 4, Class 6), можуть виникати проблеми з
записом/відтворенням відео.
В разі виникнення «зависань» відео, спробуйте замінити картку пам’яті на
картку від оригінального виробника, класом не нижче ніж Клас 10 (Class 10).
Якщо після заміни картки проблема не зникає, зверніться до продавця для
ремонту/заміни прошивки.
Питання: Чому зображення, записані з картки нечіткі?
Відповідь: Перевірте чи є ваш пристрій оригінальним. Це можна зробити через
Інтернет-сайт. Оригінальні пристрої мають три види роздільної здатності на
вибір: 1080Р, 720Р та VGA. Зміна роздільної здатності здійснюється через
МЕНЮ.
Найвища якість зображення досягається при виборі налаштування 1080Р,
середня якість зображення – 720Р, найнижча – VGA. Встановіть найвищу
якість (1080Р) під час запису. Якщо ви вибрали VGA роздільною здатністю,
якість зображення може бути нечіткою. Будь-ласка змініть налаштування на
1080Р.
Крім того, якість картинки також може залежати від довколишнього
середовища (ніч та/або туман).
Примітка: Виробник зберігає за собою право внесення змін та/або
модифікацій в конструкцію пристрою без попереднього повідомлення
користувачів.

17
User Manual for
Aspiring AT 300
Official importer and distributor in Ukraine –Himexpo Co., LTD
Address: Ukraine, Kiev, ul. Zodchych 26A
Tel / Fax: [phone] www.aspiring.ua
Copyright © 2010-2020
All rights reserved. No written reproduction, publication, transfer of this
material is allowed with out written permission of the manufacturer.

18
Content
Product Introduction.........................................................................19
Notice Before Use............................................................................19
Structure...........................................................................................20
Function ...........................................................................................20~21
Operation Guide...............................................................................21
Recording Video...............................................................................22
Taking Pictures.................................................................................23
Playback...........................................................................................23
Settings.............................................................................................24
Install the E-Dog module...................................................................26
E-Dog speed camera warning………………………………………….26
FAQ………………………………………………………………………..27

19
Product Introduction
Dash Camera is a device can record video audio information while driving, so withthis
device you can avoid trouble on road if somebody want to offend you, it canprovide clear
evidence in car accident. What's more, it can record wonderful viewon the way when
travel.
In order to use this device correctly more well, please read below guide carefullybefore
you use.
Notice Before Use
1. Please use original high-speed class 10 TF card to storage video, unless it maynot be
compatible with this device indicate “file error” or “SD card error”,this device max
support 64GB TF card.
2. You must format memory card when you use this device at first time, if memorycard
inside have other video or picture it can not be read bydevice.
3. Pay attention to the insert direction of the card. If insert card from the wrongside, it
may damage the device and TFcard.
4. Please remove off the car charger lighter with your car when you do not use thisdvr
device like parking, otherwise your car engine start big instant electricitycurrent
probably burn out your dvrdevice.
5. This dvr device special use for car, please use it inside car with car charger, if nocar
charger recharging, its built-in battery very very small, sometimes may cannot be turned
on successfully because of no enough electricity.
6. This device only allow electricity 5V 1A, so please DO NOT use any homecharger or
USB cable to recharge, you MUST use our original car charger to dorecharging,
because some home charger adapter have 12V output, it is notsuitable, it probably
burn out the dvr device. Or sometimes comes out strangesqueaky noisy sound
because of current not compatible.

20
STRUCTURE
⑤
① ②
⑥ ⑦ ⑧
1. TF Card Slot 2.Rear camera interface 3. Speaker 4. Power/OK
5. Short press OK / Long press Power ON/OFF 6. Up
7. Short press Menu / Long press playback / Short press in recording Locking
8. Down / Short press in recording Take photo 9. Reset 10. Power interface
FUNCTION
1. Cycle Recording
Cycle recording usually have 1 mins,3 mins,5 mins settings etc..., with this cycle
recording function,the dvr camera can overwrite the old video (except thelocked
video) automatically,so that the sd card will not befull.
2. Motion Detect
Motion detect means when dvr is standby mode, if something move at the frontof your
car, dvr can detect it and start recording automatically. This function canprotect your car
more safely when you are not in your car.
3. G-SENSOR
G-Sensor means Gravity Sensor, if your car be shocked by external forcesuddently
like an accident, G-Sensor function can sense and lock the instanta-neous crash
video immediately, this locked video can be as the evidence ofaccident, so it will not
be overwrited by cycle recording function.

21
4. Parking Monitor
When you park your car somewhere,turn on parking monitor function can makethis dvr
camera do recording while parking time to avoid any offend to your carlike steal or
scratch. At the same time,please do notforget set G-Sensor sensitiveas high to work up
this function, also must buy external power cable to do powersupply while
parking.(Details about power cable please see below)
Kindly remind:All car dvr inside battery very small can last working only around2~3
minutes if no recharging,so Parking Monitor function can only be usedtogether with
power cable.
Operation Guide
1. Power On/Off: Long press power button around 2~3 seconds to turn on & off.
If have TF card inside, once turn on it will enter into recording modeautomatically.
2. Start/Stop recording: In video mode, short press OK button start recording,short
press it again, the recording will bestopped.
3. Photo : In photo mode, short press OK button can takephoto
4. Playback: In playback mode, short press OK button can play the video.
5. OK button: In video mode/photo mode/playback mode, short press menubutton
enter into menu, short press up/down to browse, short press OK
button to confirm.
6. Up button: In menu setting and camera switching mode, it isup function. Invideo
recording mode, short press up button can switch on / off sound record.
7. Down button: In menu setting and camera switching mode, it is down
function.In video recording mode, short press down button can switch on/offemergency
lock, long press down button can switch rear and front camera
image display.
