MANUAL DE INSTALACIÓN, OPERACIÓN Y
MANTENIMIENTO
Glassy Jet
ÍNDICE
1SEGURIDAD GENERAL.............................................................................................. 4
1.1 SEGURIDAD ELÉCTRICA ........................................................................................4
1.2 SEGURIDAD EN USO YCONTACTO CON AGUA ......................................................4
1.3 SEGURIDAD EN OPERACIÓN YMANTENIMIENTO...................................................4
2INSTALACIÓN Y MONTAJE........................................................................................ 4
2.1 FIJACIÓN YNIVELACIÓN DEL EQUIPO....................................................................5
2.2 CONEXIONADO ......................................................................................................5
3OPERACIÓN Y MANTENIMIENTO............................................................................... 6
3.1OPERACIÓN ...........................................................................................................6
3.2 MANTENIMIENTO...................................................................................................6
4CARACTERÍSTICAS TÉCNICAS.................................................................................. 6
5PREGUNTAS Y RESPUESTAS .................................................................................... 7
6ETIQUETADO SOBRE PRODUCTO.............................................................................. 8
7GARANTÍA................................................................................................................ 8
8MEDIO AMBIENTE .................................................................................................... 8

Equipos para fuentes
4 Manual de instalación, operación y mantenimiento; Glassy Jet
[es]
1SEGURIDAD GENERAL
1.1 SEGURIDAD ELÉCTRICA
-Para efectuar trabajos de montaje y mantenimiento sobre los componentes, desconectar
el equipo de la red de alimentación eléctrica.
-No tocar el agua ni introducirse en el agua mientras el equipo esté conectado a la
alimentación eléctrica.
-Hacer uso de cableado de tipo acuático H07RN-F.
1.2 SEGURIDAD EN USO Y CONTACTO CON AGUA
-El agua de la instalación del equipo debe reunir las siguientes condiciones:
Característica del agua
Valor mínimo
Valor máximo
Temperatura
4 °C
35 °C
pH
6,9
7,8
Cloro libre residual
0,5 ppm
2,0 ppm
Alcalinidad total (TAC)
80 ppm
120 ppm
Dureza del calcio (CH)
-
1.000 ppm
Salinidad
-
2 g/L
Total sólidos disueltos
(TDS)
-
2.000 ppm
-En el caso de heladas con temperaturas por debajo de 4 °C, vaciar el equipo para evitar
su rotura por la formación de hielo en su interior.
-No manipular los cierres de estanqueidad de fábrica. El equipo puede perder su garantía.
1.3 SEGURIDAD EN OPERACIÓN Y MANTENIMIENTO
-No abrir ni manipular ningún componente del equipo más allá de lo explicado en este
manual.
-No manipular el equipo con las manos húmedas o mojadas.
-El acceso al equipo es únicamente posible a personal autorizado o a técnicos facultados.
No permitir el acceso a personas no autorizadas o técnicamente no preparadas.
2INSTALACIÓN Y MONTAJE
AVISOS:
-Leer atentamente todo el manual antes de proceder a la instalación del equipo.
-Al recibir el equipo, comprobar que se encuentra en buen estado.

Equipos para fuentes
Manual de instalación, operación y mantenimiento; Glassy Jet 5
[es]
-Identificar todos los componentes previo a su instalación.
2.1 FIJACIÓN Y NIVELACIÓN DEL EQUIPO

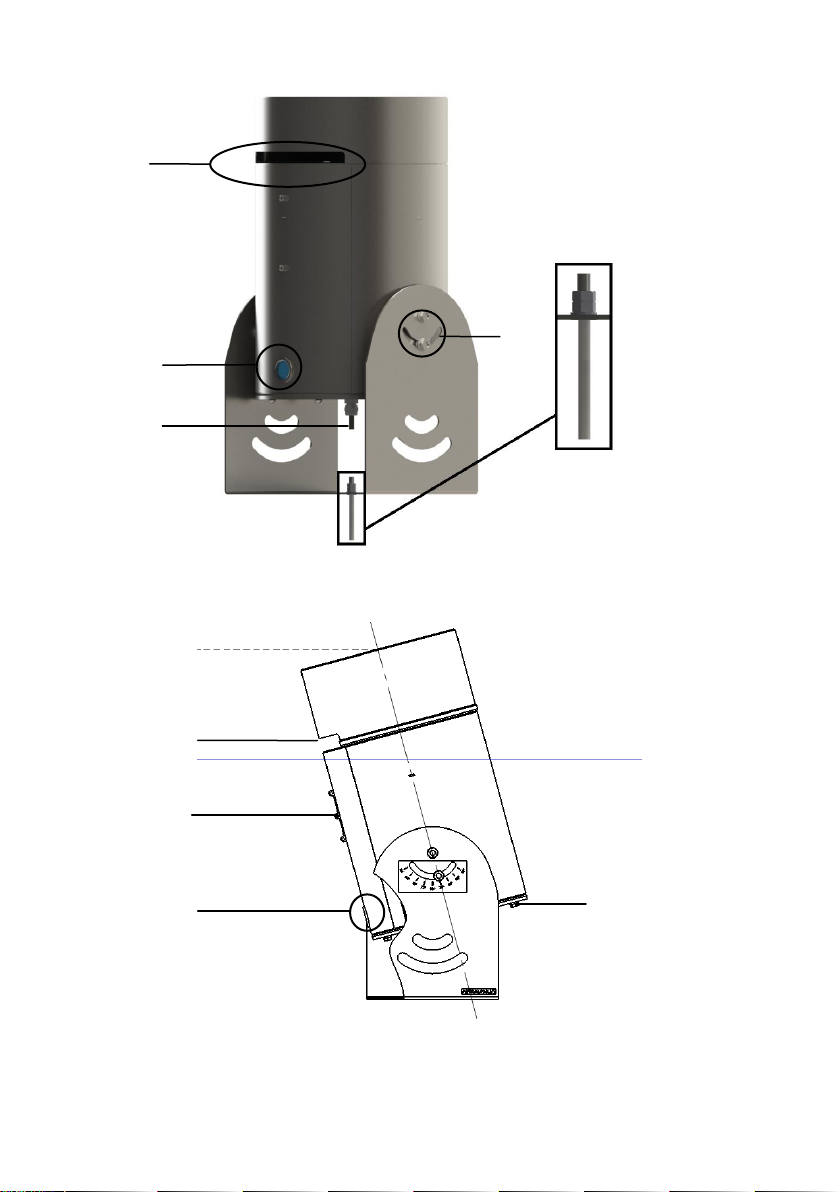

AVISO: Riesgo de daño al equipo. La altura del agua máxima (⑦) para el funcionamiento del
equipo es de 4 cm por debajo de la obertura de la parte superior de la tapa (①).
Componentes requeridos para la fijación del equipo (④):
Componente
Cantidad
Anclaje químico: cápsula y varilla roscada M10 AISI 316
3
Arandela plana DIN 9021 Ø10 A4
6
Tuerca DIN 934 M10 A4
9
1) Fijar los anclajes químicos al suelo.
2) Fijar y nivelar el equipo en cada punto de fijación del equipo con
un conjunto de una tuerca y arandela en la parte superior y
otro conjunto de arandela y dos tuercas (de arriba abajo) en la parte inferior.
2.2 CONEXIONADO
AVISO: Riesgo de daño al equipo. Limpiar todas las tuberías previamente a la conexión y puesta en
marcha del equipo.
AVISO: Riesgo de daño al equipo. Instalar un filtro de 130 µm previo a la entrada de agua en
el equipo.
AVISO: Riesgo de daño al equipo. Realizar todas las conexiones eléctricas con empalmes de
conexión de resina o conectores IP68. Comprobar que todas las conexiones IP68 estén
correctamente cerradas y que impidan el acceso del agua. Los componentes eléctricos
pueden dañarse por inundación y el equipo puede perder su garantía.
AVISO: Riesgo de daño al equipo. Instalar un fusible de 2 amperios en la conexión entre el
relé y el cable positivo de activación del micro-corte.
1) Modelos 66559, 66560, 66561 y 66562: Conectar el cableado de control de
iluminación. Identificación de la etiqueta del extremo del cable: 24 V DC - DMX (③,
conectar al driver DMX).
2) Modelos 66560 y 66562: Conectar el cableado de control de micro-cortes.
Identificación de la etiqueta del extremo del cable: 24 V DC - CUT (①,conectar al relé
de activación del corte).
3) Conectar la entrada hidráulica (②,1”G).

Equipos para fuentes
6 Manual de instalación, operación y mantenimiento; Glassy Jet
[es]
4) Conectar una toma tierra al anclaje del Glassy (⑧, conectar a anclaje). Se debe
asegurar que la toma tierra cumpla la normativa vigente en el país en que se instale el
producto.
3OPERACIÓN Y MANTENIMIENTO
AVISO: Proteja la salida del agua del equipo del viento y no opere con vientos fuertes. Si la
zona de instalación del equipo está ubicada en una zona muy expuesta al viento, es posible
que la salida de agua del equipo se vea afectada y no sea uniforme en todo su recorrido
(incluso con vientos de carácter moderado).
3.1 OPERACIÓN
AVISO: Riesgo de daño al equipo. Utilizar únicamente driver DMX Astralpool compatible con
el proyector led del equipo (referencias driver DMX Astralpool: 66594 y 66595).
El control de la iluminación del equipo se realiza a través del protocolo DMX.
Modelos 66560 y 66562: La activación de los micro-cortes se realizará a través de un relé
dimensionado de acuerdo a las características técnicas del producto.
El rango de inclinación del equipo está entre 30º y 90º (⑤).
3.2 MANTENIMIENTO
Para el mantenimiento de los componentes fabricados en acero inoxidable ver manual
adjunto.
Revisar el estado de las espumas interiores pasados 2 años de la instalación del equipo.
Realizarla misma comprobación de forma semestral después de la primera revisión.
NOTA: Los tornillos de la tapa inferior se deben apretar a 8N (⑨) para segurar estanqueidad.
4CARACTERÍSTICAS TÉCNICAS
66559
66561
66560
66562
67306
67307
Glassy S
Glassy L
Glassy S
w.J/E
Glassy L
w.J/E
Glassy S
Without
Led
Glassy L
Without
Led
Tensión de control
de iluminación
24 V DC
-
Tensión de control
de micro-cortes
-
24 V DC
-
Potencia total
4,5 W
4,5 W
28,5 W
28,5 W
-

Equipos para fuentes
Manual de instalación, operación y mantenimiento; Glassy Jet 7
[es]

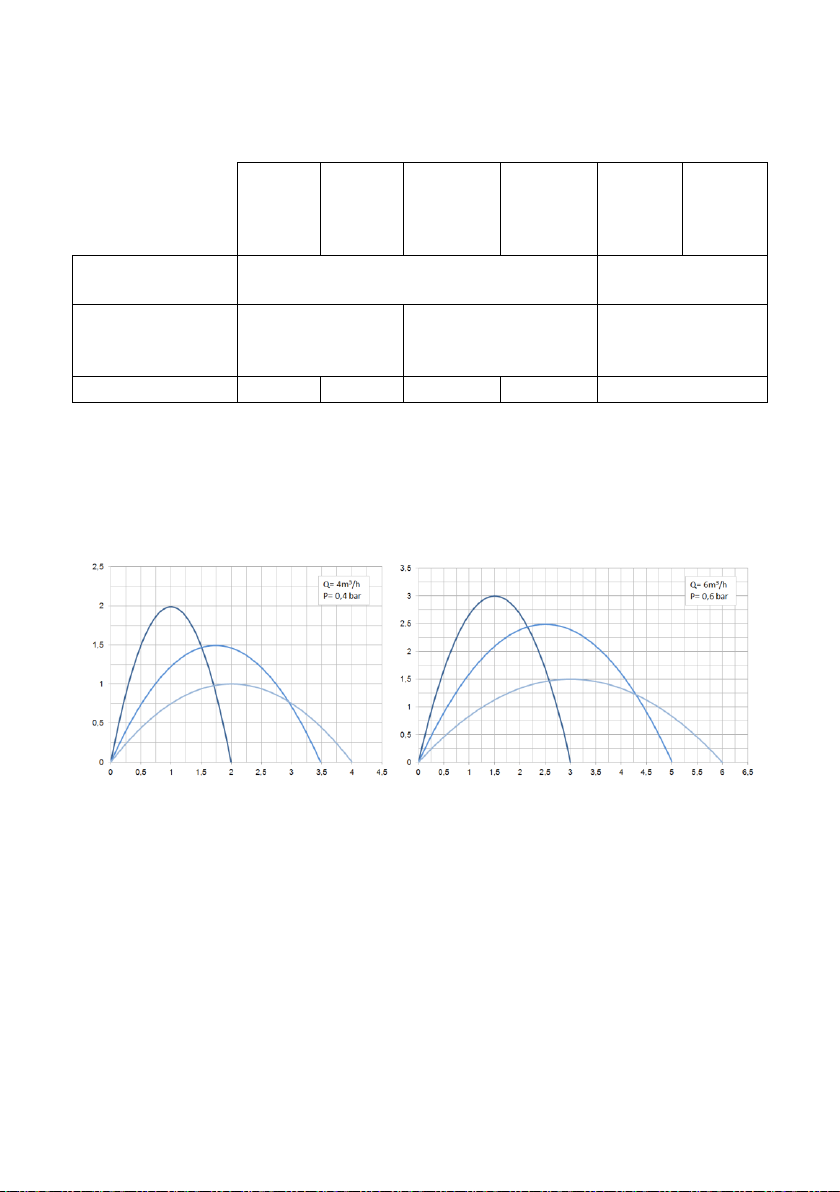

Curvas de trabajo para los modelos:
66559, 66560 y 67306 (x, y en metros,
ángulos de 75º, 60º y 45º)
Curvas de trabajo para los modelos:
66561, 6662 y 67307 (x, y en metros, ángulos
de 75º, 60º e 45º)
5PREGUNTAS Y RESPUESTAS
Pregunta
Respuesta
La salida de agua del Glassy no es uniforme
en todo su recorrido.
El flujo de agua a la salida del Glassy es
extremadamente sensible al viento (incluso
a corrientes de aire de carácter moderado).
-Proteja el Glassy de las corrientes de
aire.
-Revise que las espumas interiores están
en buen estado y permiten el paso del
agua de forma correcta (sin
obstrucciones).
No se enciende el LED del Glassy.
-Asegúrese de haber conectado
correctamente el LED (③).
-Revise la instalación y programación de
los módulos DMX.
No se producen los micro-cortes.
-Asegúrese de haber conectado
correctamente la tajadera (①).
-Si la activación de los micro-cortes se
realiza de forma manual, revise que la
instalación del relé es correcta.

Equipos para fuentes
8 Manual de instalación, operación y mantenimiento; Glassy Jet
[es]
En otros casos o si las respuestas no resuelven el problema detectado, contactar con el
servicio técnico (ver listado de delegaciones en el documento de garantía del producto).
6ETIQUETADO SOBRE PRODUCTO
Protección
IP68.
No
operativo
T < 4 °C.
Gestión segura de
resíduos eléctricos y
electrónicos
Directiva 2012/19/CE
(RAEE/WEEE).
Lectura obligatoria
de la
documentación del
equipo.
Peligro de
descargas
eléctricas.
7GARANTÍA
Ver documento “Certificado garantía equipos para fuentes”.
8MEDIO AMBIENTE
Al final de la vida útil de este equipo, se debe gestionar correctamente los distintos
componentes según la normativa vigente de gestión de residuos del país en que sea
instalado.

9
Springbrunnen-Ausstattung
[de]
INSTALLATIONS-, BETRIEBS- UND
WARTUNGSANLEITUNG
Glassy Jet
INHALTSVERZEICHNIS
1ALLGEMEINE SICHERHEIT .......................................................................................10
1.1 ELEKTRISCHE SICHERHEIT..................................................................................10
1.1 SICHERHEIT IM BETRIEB UND IM KONTAKT MIT WASSER ...................................10
1.2 SICHERHEIT IN BETRIEB UND WARTUNG.............................................................10
2INSTALLATION UND MONTAGE................................................................................10
2.1 BEFESTIGUNG UND WAAGERECHTE AUSRICHTUNG DES GERÄTES....................11
2.2 ANSCHLÜSSE......................................................................................................11
3BETRIEB UND WARTUNG.........................................................................................12
3.1 BETRIEB...............................................................................................................12
3.2 WARTUNG............................................................................................................12
4TECHNISCHE DATEN...............................................................................................13
5FRAGEN UND ANTWORTEN .....................................................................................13
6GERÄTEETIKETT ......................................................................................................14
7GARANTIE...............................................................................................................14
8UMWELTSCHUTZ ....................................................................................................14

Springbrunnen-Ausstattung
10 Installations-, Betriebs- und Wartungsanleitung; Glassy Jet
[de]
1ALLGEMEINE SICHERHEIT
1.1 ELEKTRISCHE SICHERHEIT
-Trennen Sie das Gerät vom Stromnetz, bevor Sie Montage- oder Wartungsarbeiten an den
Komponenten ausführen.
-Während das Gerät an die Stromversorgung angeschlossen ist, dürfen Sie es nicht mit
Wasser in Berührung bringen und nicht untertauchen.
-Verwenden Sie das zur Verlegung im Wasser geeignete Kabel H07RN-F.
1.1 SICHERHEIT IM BETRIEB UND IM KONTAKT MIT WASSER
-Zur Installation des Geräts sollte das Wasser folgende Eigenschaften aufweisen:
Eigenschaften des Wassers
Mindestwert
Höchstwert
Temperatur
4 °C
35 °C
pH
6,9
7,8
Freies Chlor, Rest
0,5 ppm
2,0 ppm
Gesamte Alkalinität (TAC)
80 ppm
120 ppm
Calciumhärte (CH)
-
1000 ppm
Salzgehalt
-
2 g/l
Gesamtgehalt an gelösten Feststoffen
(TDS)
-
2000 ppm
-Entleeren Sie bei Frost und bei Temperaturen unter 4 °C das Gerät, um innere Schäden
durch Eisbildung zu vermeiden.
-Verändern Sie nichts an den werksseitig montierten dichten Verschlüssen. In derartigen
Fällen könnte die Garantie ungültig werden.
1.2 SICHERHEIT IN BETRIEB UND WARTUNG
-Öffnen Sie keine Gerätekomponente und ändern Sie daran nichts, was über die
Erläuterungen dieser Anleitung hinausgeht.
-Bedienen Sie das Gerät nicht mit feuchten Händen.
-Der Zugriff auf das Gerät ist nur autorisiertem Personal und/oder hierzu berechtigtem
Fachpersonal gestattet. Nicht autorisierten und nicht fachkundigen Personen ist kein
Zugriff erlaubt.
2INSTALLATION UND MONTAGE
HINWEISE:
-Lesen Sie die gesamte Anleitung sorgfältig, bevor Sie das Gerät installieren.

Springbrunnen-Ausstattung
Installations-, Betriebs- und Wartungsanleitung; Glassy Jet 11
[de][de][de]
[de]
-Prüfen Sie bei Ankunft und Entgegennahme den einwandfreien Zustand des Geräts.
-Bestimmen Sie alle Bauteile vor ihrer Installation eindeutig.
2.1 BEFESTIGUNG UND WAAGERECHTE AUSRICHTUNG DES GERÄTES
HINWEIS: Es besteht die Gefahr eines Schadens am Gerät. Damit das Gerät einwandfrei
arbeitet, darf der Wasserstand (⑦) die Höhe von 4 cm unter der Ausströmöffnung (an der
oberen Abdeckung, ①)
nicht überschreiten.
Zur Befestigung des Gerätes erforderliche Komponenten (④):
Komponente
Anzahl
Ankerschraube: Kapsel und Gewindestange, M10, AISI
316
3
Flache Unterlegscheibe DIN 9021, Ø10, A4
6
Schraubenmutter DIN 934 M10 A4
9
1) Befestigen Sie die Ankerschrauben am Fußboden.
2) Befestigen Sie das Gerät auf folgende Weise an allen Verankerungspunkten:
mit einer Schraubenmutter und einer Unterlegscheibe am unteren Teil und
mit einer weiteren Unterlegscheibe und zwei Muttern an der unteren Seite (von unten
nach oben).
2.2 ANSCHLÜSSE
HINWEIS: Es besteht die Gefahr eines Schadens am Gerät. Reinigen Sie alle Rohrleitungen,
bevor Sie sie anschließen und das Gerät in Betrieb setzen.
HINWEIS: Es besteht die Gefahr eines Schadens am Gerät. Installieren Sie einen 130-µm-
Filter, bevor Wasser ins Gerät einströmt.
HINWEIS: Es besteht die Gefahr eines Schadens am Gerät. Führen Sie die elektrischen
Anschlüsse mit Harz-Verbindungsmuffen oder mit IP68-Verbindern aus. Vergewissern Sie
sich, dass alle IP68-Anschlüsse korrekt geschlossen sind und kein Wasser durchlassen. Unter
Wasser stehende elektrische Bauteile können Schaden nehmen und die Garantie des Gerätes
kann ungültig werden.
HINWEIS: Es besteht die Gefahr eines Schadens am Gerät. Installieren Sie eine 2-Ampere-
Sicherung in der Verbindung zwischen Relais und Pluskabel zum Einschalten der Mikro-
Unterbrechungen.
1) Modelle 66559, 66560, 66561 und 66562: Schließen Sie die Kabel der
Beleuchtungssteuerung an. Kennzeichnung des Etiketts am Kabelende: 24 V DC - DMX
(③, an den DMX-Driver anschließen).

Springbrunnen-Ausstattung
12 Installations-, Betriebs- und Wartungsanleitung; Glassy Jet
[de]
2) Modelle 66560 und 66562: Schließen Sie die Steuerkabel der Mikro-Unterbrechungen
an. Kennzeichnung des Etiketts am Kabelende: 24 V DC - CUT (①,ans Relais der
Einschalt-Unterbrechung anschließen).
3) Schließen Sie den Hydraulikeingang an (②,1”G).
4) Schließen Sie eine Erdleitung an die Glassy-Befestigung an (⑧, am
Verankerungselement anschließen). Vergewissern Sie sich, dass die Erdleitung die im
Installationsland geltenden Vorschriften erfüllt.
3BETRIEB UND WARTUNG
HINWEIS: Schützen Sie den Wasserausgang des Gerätes vor Wind und betreiben Sie das
Gerät nicht bei starken Winden. Wenn Sie das Gerät in einer sehr stark dem Wind
ausgesetzten Zone installieren, kann dieser Umstand den Wasseraustritt beeinträchtigen und
der Strahl ist möglicherweise nicht auf seiner gesamten Länge gleichmäßig
(das kann schon bei mäßigen Winden vorkommen).
3.1 BETRIEB
HINWEIS: Es besteht die Gefahr eines Schadens am Gerät. Verwenden Sie ausschließlich mit
dem LED-Projektor des Gerätes kompatible DMX Astralpool-Driver (Referenznummern dieser
Driver: 66594 und 66595).
Die Beleuchtung des Gerätes wird über das DMX-Protokoll gesteuert.
Modelle 66560 und 66562: Ein gemäß den technischen Eigenschaften des Gerätes
dimensioniertes Relais aktiviert die Mikro-Unterbrechungen.
Das Gerät lässt sich in Winkeln von 30º bis 90º neigen (⑤).
3.2 WARTUNG
Schlagen Sie zur Wartung der Edelstahl-Komponenten in der beiliegenden Anleitung nach.
Prüfen Sie den Zustand der inneren Schaumstoffelemente zwei Jahre nach Geräteinstallation.
Führen Sie die nach dieser ersten Prüfung die nachfolgenden Prüfungen in gleicher Weise
halbjährlich aus.
HINWEIS: Die Schrauben der unteren Abdeckung müssen mit 8N (⑨) festgezogen werden,
um die Dichtheit zu gewährleisten.

Springbrunnen-Ausstattung
Installations-, Betriebs- und Wartungsanleitung; Glassy Jet 13
[de][de][de]
[de]
4TECHNISCHE DATEN
66559
66561
66560
66562
67306
67307
Glassy S
Glassy L
Glassy S
w.J/E
Glassy L
w.J/E
Glassy S
Without
Led
Glassy L
Without
Led
Steuerspannung der
Beleuchtung
24 V DC
-
Steuerspannung der
Mikro-
Unterbrechungen
-
24 V DC
-
Gesamtleistung
4,5 W
4,5 W
28,5 W
28,5 W
-
Strahlkurven der Modelle
66559, 66560 und 67306 (x und y in
Metern, Winkel 75º, 60º und 45º)
Strahlkurven der Modelle
66561, 6662 und 67307 (x und y in Metern,
Winkel 75º, 60º und 45º)
5FRAGEN UND ANTWORTEN
Frage
Antwort
Der Wasserstrahl ist nach Austritt aus dem
Glassy nicht auf seinem gesamten Weg
gleichförmig.
Der Wasserstrahl ist extrem windempfindlich
(schon bei mäßigen Winden).
-Schützen Sie Ihr Glassy daher vor Wind.
-Prüfen Sie die inneren
Schaumstoffelemente auf ihren guten
Zustand, damit das Wasser richtig (ohne
Verstopfungen und Hindernisse)
hindurchströmt.

Springbrunnen-Ausstattung
14 Installations-, Betriebs- und Wartungsanleitung; Glassy Jet
[de]
Frage
Antwort
Die LED des Glassy leuchtet nicht auf.
-Prüfen Sie, ob Sie die LED korrekt
angeschlossen haben (③).
-Prüfen Sie auch die Installation und
Programmierung der DMX-Module.
Die Mikro-Unterbrechungen funktionieren
nicht.
-Prüfen Sie, ob Sie die Schieberplatte
(①) korrekt angeschlossen haben.
-Falls das Ein- und Ausschalten der
Mikro-Unterbrechungen manuell
geschieht, prüfen Sie, ob das Relais
korrekt installiert ist.
Andernfalls oder falls diese Antwort nicht zur Behebung des Problems beiträgt, wenden Sie
sich bitte an den Kundendienst (im Garantiedokument finden Sie eine Liste der Händler).
6GERÄTEETIKETT
Schutzart
IP68.
Nicht
geeignet
für den
Betrieb bei
T < 4 °C.
Richtlinie 2012/19/EU
über Elektro- und
Elektronik-Altgeräte
(RAEE/WEEE).
Sie müssen
obligatorisch die
Geräte-Dokumente
lesen.
Gefahr
elektrischer
Entladungen.
7GARANTIE
Siehe Dokument „Garantiezertifikat für Springbrunnen-Ausstattung“.
8UMWELTSCHUTZ
Am Ende der Lebensdauer dieser Geräte müssen Sie ihre Komponenten sachgerecht gemäß
den Vorschriften des Installationslands entsorgen.

15
Fountain units
[en]
INSTALLATION, OPERATION AND MAINTENANCE
MANUAL
Glassy Jet
CONTENTS
1GENERAL SAFETY ...................................................................................................16
1.1 ELECTRICAL SAFETY............................................................................................16
1.2 SAFE USE AND CONTACT WITH WATER...............................................................16
1.3 SAFETY DURING OPERATION AND MAINTENANCE ..............................................16
2INSTALLATION AND ASSEMBLY...............................................................................17
2.1 ANCHORING AND LEVELLING THE EQUIPMENT...................................................17
2.2 CONNECTIONS ....................................................................................................17
3OPERATION AND MAINTENANCE .............................................................................18
3.1 OPERATION..........................................................................................................18
3.2 MAINTENANCE ....................................................................................................18
4TECHNICAL FEATURES............................................................................................18
5TROUBLE SHOOTING...............................................................................................19
6PRODUCT LABELLING .............................................................................................20
7GUARANTEE............................................................................................................20
8ENVIRONMENTAL PROTECTION ...............................................................................20

Fountain units
16 Installation, operation and maintenance manual; Glassy Jet
[en]
1GENERAL SAFETY
1.1 ELECTRICAL SAFETY
-Disconnect the equipment from the power supply when carrying out any assembly or
maintenance work.
-Do not touch or get into the water while the equipment is connected to the electrical
power supply.
-Use H07RN-F heavy-duty waterproof trailing cable to connect the unit.
1.2 SAFE USE AND CONTACT WITH WATER
-The water where the equipment is installed should comply with the following
specifications:
Water characteristic
Minimum
value
Maximum value
Temperature
4 °C
35 °C
pH
6.9
7.8
Free chlorine
0.5 ppm
2.0 ppm
Complete Alkalimetric Titre
(CAT)
80 ppm
120 ppm
Calcium Hardness (CH)
-
1,000 ppm
Salinity
-
2 g/L
Total dissolved solids
(TDS)
-
2,000 ppm
-In freezing conditions with temperatures below 4 °C, empty the equipment to avoid
breakage due to ice forming inside it.
-Do not manipulate the factory waterproofing seals. This could void the guarantee.
1.3 SAFETY DURING OPERATION AND MAINTENANCE
-Do not open or manipulate any component in the equipment except as explained in this
manual.
-Do not handle the equipment with damp or wet hands.
-Only authorised personnel or trained technicians may have access to the equipment. Do
not allow access to unauthorised personnel or untrained technicians.

Fountain units
Installation, operation and maintenance manual; Glassy Jet 17
[en]
[en]
2INSTALLATION AND ASSEMBLY
NOTICE:
-Read the entire manual carefully before installing the equipment.
-When you receive the equipment, check that all items are in good condition.
-Identify all components prior to their installation.
2.1 ANCHORING AND LEVELLING THE EQUIPMENT
NOTICE: Risk of damage to the equipment. The maximum water level (⑦) when the
equipment is in operation is 4 cm below the opening in the upper part of the cover (①).
Components required to anchor the equipment (④):
Component
Quantity
Chemical anchor: sleeve and AISI 316 M10 threaded rod
3
Flat washer, DIN 9021 Ø10 A4
6
DIN 934 M10 A4 Nut
9
1) Cement the threaded rods into the pool bottom.
2) Attach the equipment to the threaded rods and level it
use two nuts and a washer below it (with the washer on top)
use one nut and a washer above it.
2.2 CONNECTIONS
NOTICE: Risk of damage to the equipment. Clean all tubes before connecting and starting-up
the equipment.
NOTICE: Risk of damage to the equipment. Install a 130 µm filter in the water supply to the
equipment.
NOTICE: Risk of damage to the equipment. All electrical connections should use resin-filled
connections or IP68 connections. Check that all IP68 connections are properly closed so that
no water can get in. The electrical components can be damaged if inundated and this may
void the guarantee.
NOTICE: Risk of damage to the equipment. Install a 2-Amp fuse in the connection between
the relay and the jumping function positive drive cable.
1) Models 66559, 66560, 66561 and 66562: Connect the illumination control cables. ID
label on the cable end: 24 V DC - DMX (③, connect to the DMX driver).
2) Models 66560 and 66562: Connect the jumping control cables. ID label on the cable
end: 24 V DC - CUT (①,connect to the jumping function water cut-off relay).

Fountain units
18 Installation, operation and maintenance manual; Glassy Jet
[en]
3) Connect the water supply (②,1”G).
4) Connect an earth wire to the Glassy anchor (⑧, connect to the anchor). Ensure that the
earth connection complies with applicable regulations in the country of installation.
3OPERATION AND MAINTENANCE
NOTICE: Protect the water outlet of the equipment from wind and do not operate the
equipment in high winds. If the equipment is installed in an area exposed to winds, the water
outlet may be affected and the water jet may not be regular throughout its trajectory (even
when exposed to only moderate winds).
3.1 OPERATION
NOTICE: Risk of damage to the equipment. Use only an Astralpool DMX driver that is
compatible with the LED light source in the equipment (Astralpool DMX driver references:
66594 and 66595).
The illumination in the equipment is controlled using the DMX protocol.
Models 66560 and 66562: The micro-cuts of the jumping function are controlled by a relay
suitable for the product’s technical characteristics.
The equipment can be inclined at angles between 30º and 90º (⑤).
3.2 MAINTENANCE
See the attached manual for maintenance instructions for the stainless steel components.
Check the condition of the internal foam pieces 2 years after installing the equipment. Repeat
this check every six months following this first check.
NOTE: The screws of the lower cover must be tightened to 8N (⑨) to ensure tightness.
4TECHNICAL FEATURES
66559
66561
66560
66562
67306
67307
Glassy S
Glassy L
Glassy S
w.J/E
Glassy L
w.J/E
Glassy S
Without
Led
Glassy L
Without
Led
Illumination control
voltage
24 V DC
-
Jumping function
control voltage
-
24 V DC
-
Total power
4.5 W
4.5 W
28.5 W
28.5 W
-

Fountain units
Installation, operation and maintenance manual; Glassy Jet 19
[en]
[en]
Water jet trajectories for models:
66559, 66560 and 67306 (x, y in metres,
angles of 75º, 60º and 45º)
Water jet trajectories for models:
66561, 6662 and 67307 (x, y in metres, angles
of 75º, 60º and 45º)
5TROUBLE SHOOTING
Problem
Solution
The Glassy water jet is not regular
throughout its trajectory.
The Glassy’s water jet is extremely sensitive
to winds (including moderate winds).
-Protect the Glassy from currents of air.
-Check that the internal foam pieces are
in good condition and do not obstruct
the water flow.
The LED in the Glassy does not turn on.
-Check that the LED is connected
correctly (③).
-Check the installation and programming
of the DMX modules.
The jumping function micro cuts do not
work.
-Check that the water jet cut-off blade is
connected correctly (①).
-If the jumping function is operated
manually, check that the relay is
correctly installed.
In the case of other problems, or if the solutions above do not resolve the problem, contact
our technical department (see the contact list included with the product guarantee).

Fountain units
20 Installation, operation and maintenance manual; Glassy Jet
[en]
6PRODUCT LABELLING
IP68
protection.
Do not
operate if
T < 4 °C.
Safe disposal of waste
electrical and electronic
equipment
Directive 2012/19CE
(WEEE).
Equipment
documentation
must be read.
Danger of
electric
shock.
7GUARANTEE
See document “Guarantee certificate for fountain units”.
8ENVIRONMENTAL PROTECTION
At the end of its useful life, dispose of the different components according to applicable
legislation regarding waste disposal in the country where the equipment is installed.
