MANUAL DE INSTALACIÓN
COMPACTO ENTERRADO Y SEMIENTERRADO
2
IMPORTANTE: El manual de instrucciones que usted tiene en sus manos
contiene información fundamental acerca de las medidas de seguridad a adoptar
a la hora de la instalación, puesta en servicio y mantenimiento . Por ello, es
imprescindible que tanto el instalador como el usuario lean las instrucciones
antes de pasar al montaje:
Para conseguir un óptimo rendimiento del compacto enterrado/semienterrado, es
conveniente observar las instrucciones que se indican a continuación:
1. CARACTERÍSTICAS GENERALES
Compacto para ir enterrado/semienterrado para piscina, formado por una caseta
con caja inyectada en plástico y tapa compuesta en dos piezas . La parte trasera
va fija y la delantera se puede levantar fácilmente.
En su interior alberga los equipos correspondientes, según la configuración, para
poder realizar la filtración y recirculación del agua del vaso de la piscina.
2. SITUACIÓN
Se aconseja situar el equipo alejado de la piscina, como mínimo a 3,5 m
.Colocarlo a menos distancia comporta el incumplimiento de la normativa
especifica RBT ITC-BT-030.
3. INSTALACIÓN
3.1.- Realizar la excavación según medidas.

3
3.2.- Efectuar una losa de hormigón correctamente nivelada.
3.3.- Colocar la caseta.
3.4.- Efectuar la excavación para preparar la canalización de las tuberías de ida y
retorno a la piscina y de la alimentación eléctrica.
Las tuberías de ida y retorno deben de descansar sobre un lecho de arena.
Conectar el sumidero a un desagüe general con una ligera pendiente.
3.5.- Perforar la caseta por el lado que se ha previsto entrar con la alimentación
eléctrica a un diámetro conforme al cable que se vaya a instalar. Determinar la
sección del cable en función a la potencia consumida y a la caída de tensión.
Instalar en la entrada prevista un prensaestopas adecuado a la sección de cable.
Se recomienda proteger el cable, en su recorrido, con un tubo adecuado.
KEOPS KEFREN
4
IMPORTANTE:
La instalación debe incorporar un diferencial de alta sensibilidad de 2 polos en el
cuadro general (Según normativa RBT ITC-BT-017). El diferencial no se
suministra con el compacto.
Rellenar el lateral de la caseta con grava. En el caso de terrenos especialmente
blandos, construir muros de contención o, en la caseta KEOPS, colocar el
refuerzo metálico interior (ref. xxxxxx).

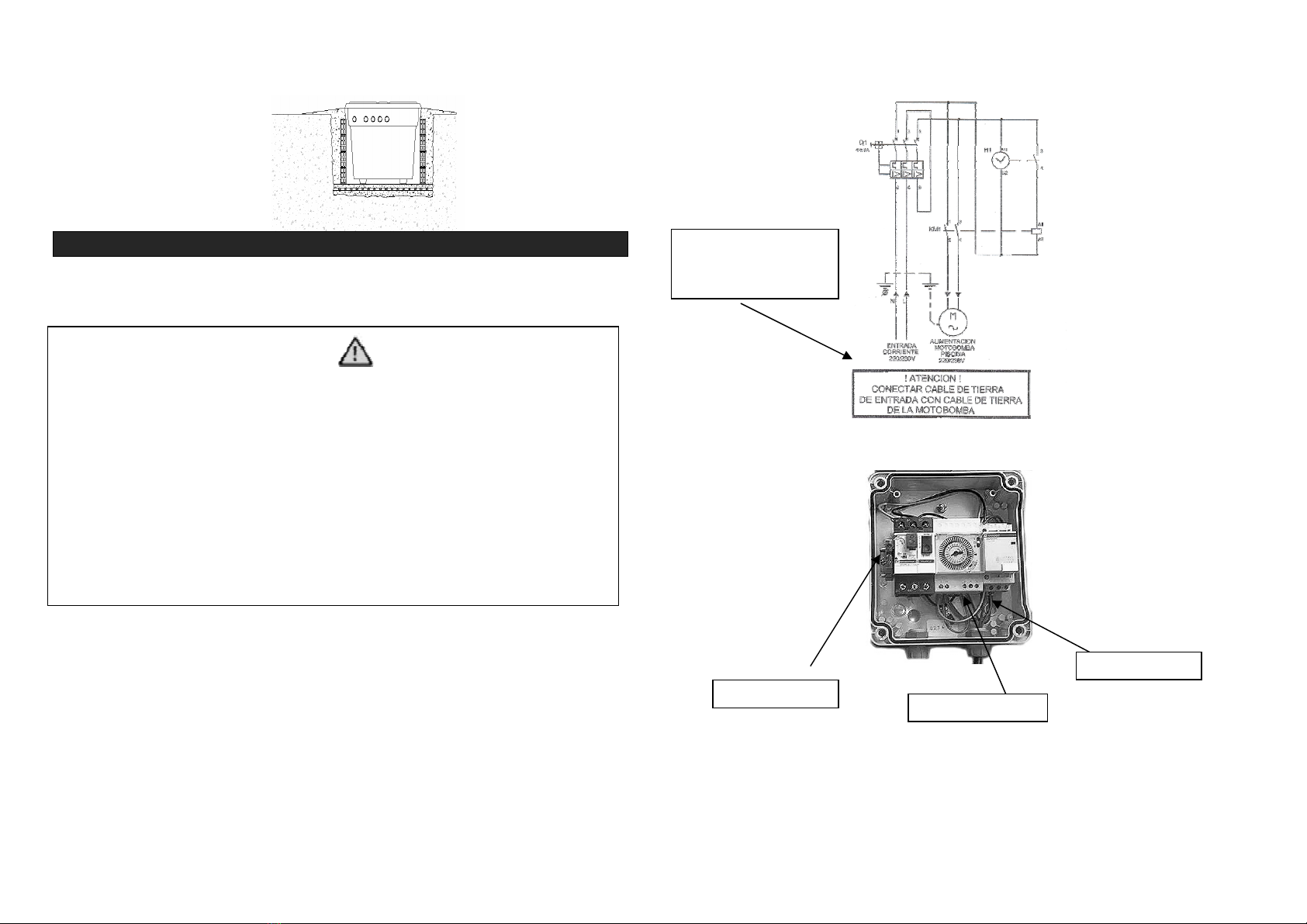

Rellenar de tierras, realizando una ligera rampa para evitar inundaciones.

5
IMPORTANTE
ATENCIÓN – MUY IMPORTANTE
.Este equipo no puede conectarse a un simple enchufe.
.Este equipo requiere de una instalación eléctrica adecuada. Ésta debe de ser
efectuada por una persona especializada siguiendo las normativas eléctricas de
seguridad vigentes en cada país.
.La alimentación eléctrica de la caseta debe estar siempre protegida por un
diferencial de alta sensibilidad.
.Es imprescindible de realizar una toma de tierra.
.Utilizar un cable de sección apropiada a la potencia de la caseta y a la distancia del
cuadro.
6

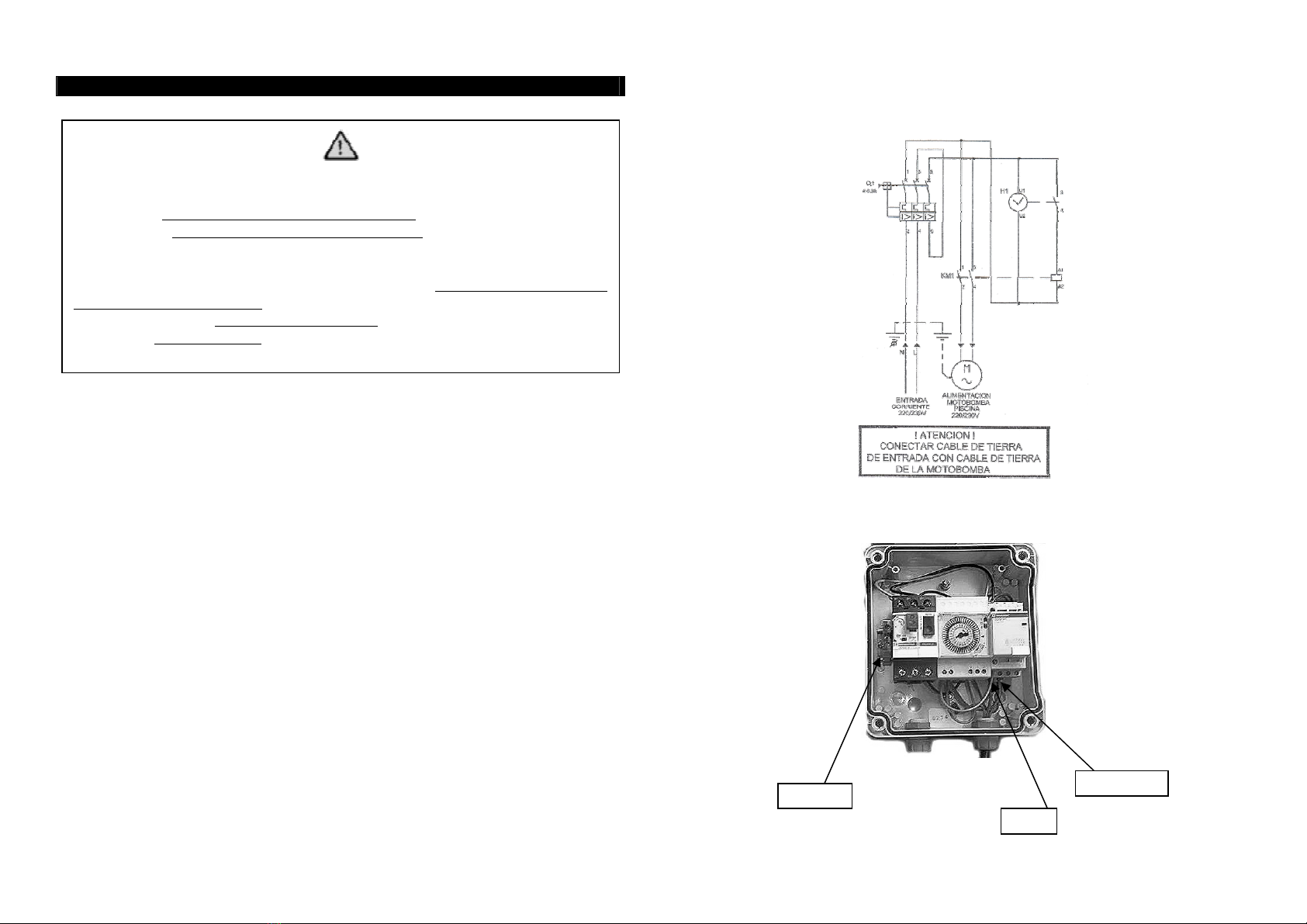

CONEXIÓN ELECTRICA (SOLO PARA MODELOS CON ARMARIO ELECTRICO)
Por seguridad, colocar terminales en los extremos de los cables a conectar,
adecuados a la sección de los mismos. Utilizar cable H07RNF.
TIERR
A
FASE
NEUTRO

7
4. PUESTA EN MARCHA

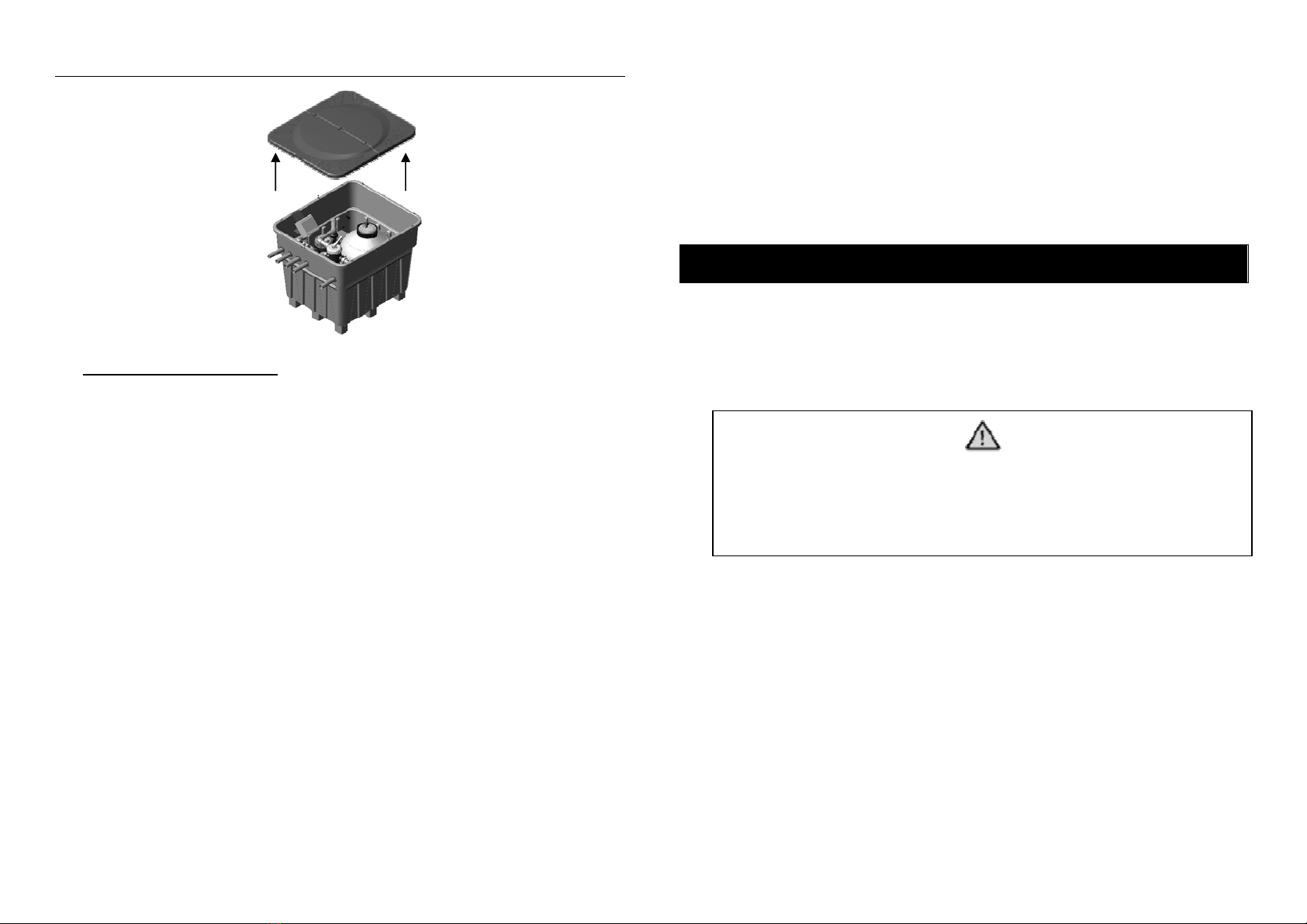

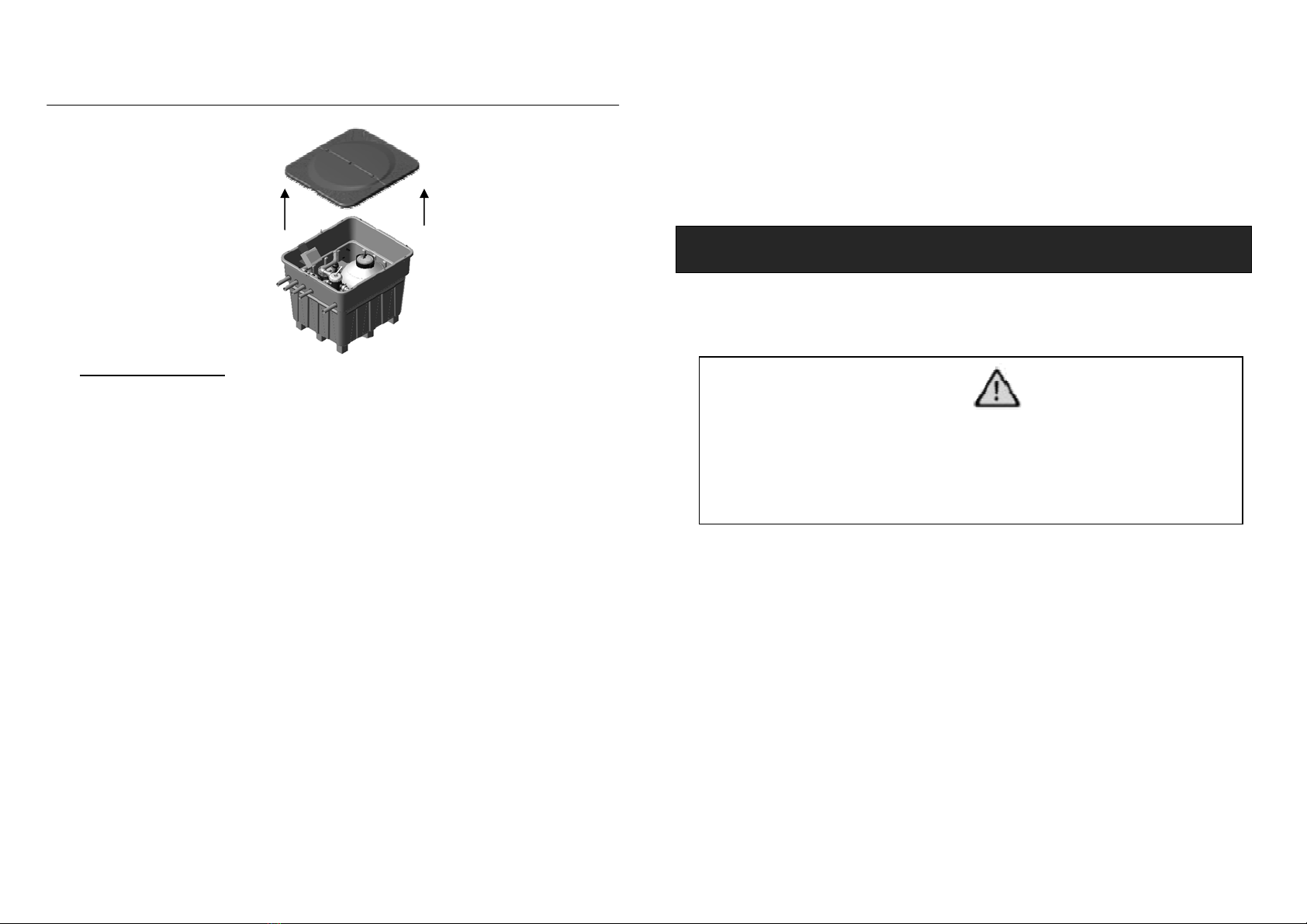

1. Solo en la caseta KEOPS.Sacar las dos tapas de la caseta para iniciar la
puesta en marcha. Destornillar los tornillos que unen la tapa con la caseta, antes
de levantarla.
2. Abrir el filtro y llenar de agua hasta la mitad. Proteger el difusor del interior
del filtro para que no pueda entrar arena al mismo.
3. Rellenar el filtro con arena sílex 0.4-0.8 de granulometría en la cantidad
adecuada con la cantidad indicada en la etiqueta de características o bien hasta
2/3 partes de la altura total del filtro.
4. Montar la te manómetro, la junta, el manómetro y el tapón purga de aire. No
es necesario el uso de cinta de teflón, ya que la estanqueidad en este punto se
hace mediante la junta. No apretar la te del manómetro con ninguna
herramienta, con la mano es suficiente
5. Limpiar la boca y la tapa de los restos de sílex, así como el alojamiento de la
junta y cerrar el filtro. Para mas información, mirar el manual del filtro.
Si la caseta estuviese por encima del nivel de agua de la piscina, se deberá
cebar la bomba, abriendo el prefiltro y echándole agua hasta que quede lleno.
Si la caseta está por debajo del nivel agua, bastará con abrir las válvulas de ida
y retorno y abrir la purga de aire hasta que el filtro y la bomba estén llenos de
agua.
6. Colocar las válvulas en la siguiente posición:
- SKIMMER ABIERTA
- SUMIDERO ABIERTA
- LIMPIAFONDOS ABIERTA
- RETORNO ABIERTA
- VÁLVULA SELECTORA LAVADO
8
7. Poner en marcha la bomba y efectuar un lavado del filtro.
Efectuar la operación de lavado hasta que por el visor de la válvula selectora se
vea el agua limpia y clara.
8. Desconectar la bomba.
Colocar la válvula selectora en posición enjuague y accionar la bomba durante 15
segundos. Volver a parar la bomba y colocar la válvula selectora en posición de
filtración.
9. Cerrar la válvula selectora del limpiafondos .
10. Conectar la bomba .
Nota: Cualquier maniobra con la válvula selectora debe de realizarse con la
bomba parada. Podria ocasionarse daños al filtro y la instalación.
Volver a colocar las tapas de la caseta fijando la parte posterior con sus
correspondientes tornillos.
PROGRAMACIÓN DE LA FILTRACIÓN. Ver instrucciones del programador en el
interior del cuadro eléctrico.
SOLO PARA MODELOS CON CUADRO ELECTRICO.
ATENCIÓN
- SE RECOMIENDA COLOCAR UN CIERRE O CANDADO PARA QUE
NO PUEDAN ACCEDER AL INTERIOR DE LA CASETA NIÑOS O
PERSONAS NO AUTORIZADAS.

9
5. MANUAL DEL USUARIO
5.1.- FILTRACIÓN
Con la bomba parada situar la maneta de la válvula selectora en “FILTRACIÓN”.
Poner en marcha la bomba.
Durante el funcionamiento es conveniente observar periódicamente el
manómetro, el cual nos indica el grado de saturación del filtro.
5.2.- LAVADO
Las partículas sólidas que contiene la piscina y son recogidos por el sumidero y
los skimmers, quedan retenidas en la arena del filtro y en consecuencia el paso
del agua va disminuyendo constantemente. Es por este motivo la presión se
eleva progresivamente. Cuando la presión llegue a 1,3 kg / cm2, se realizará un
“LAVADO”.
Se procederá de la siguiente forma:
Se colocará la válvula selectora en posición de “LAVADO” y se pondrá en marcha
la bomba. Efectuar esta maniobra durante 2 minutos. No obstante, observar el
visor de la válvula selectora para comprobar si este tiempo es correcto, ya que
depende de la suciedad acumulada en el filtro.
ATENCIÓN
EFECTUAR SIEMPRE LOS CAMBIOS DE POSICIÓN DE LA VÁLVULA
SELECTORA, CON LA BOMBA PARADA.
10
5.3.- ENJUAGUE
Después de realizar un “LAVADO” del filtro y antes de poner el sistema en
filtración, es conveniente realizar un “ENJUAGUE”, para evitar que la primera
cantidad de agua, aún turbia vaya directamente a la piscina. Para ello, con la
bomba parada poner la válvula selectora en posición de “ENJUAGUE”. Poner en
marcha la bomba para realizar esta operación aproximadamente durante un
minuto. No obstante, observar el visor de la válvula selectora para comprobar si
este tiempo es correcto, ya que depende de la suciedad acumulada en el filtro.
5.4.- RECIRCULACIÓN
Cuando situamos la válvula selectora en esta posición, el agua procedente de la
bomba circula directamente hacia la piscina, sin pasar por el interior del filtro.
5.5.- VACIADO
En el caso de que la piscina no disponga de un desagüe en el fondo de la misma,
se puede vaciar mediante la bomba del filtro situando la válvula en la posición de
“VACIADO”. Para realizar esta operación, abrir las válvulas del sumidero y cerrar
las de los Skimmers y limpiafondos.
5.6.- CERRADO
Esta posición cierra la entrada de agua al filtro.

11
GARANTIA
Todos nuestros productos gozan de una garantía de DOS AÑOS a partir de la
fecha de su entrega. Nuestra garantía comprende la reparación y sustitución en
nuestra factoría o en el servicio post-venta de las piezas defectuosas. Las partes
sustituidas o reparadas en virtud de esta garantía no ampliarán el plazo de
garantía del producto original, si bien dispondrán de su propia garantía.
Para la efectividad de la presente garantía , el comprador deberá acreditar la
fecha de adquisición y recepción del producto.
Para la eficacia de esta garantía el comprador deberá seguir estrictamente las
indicaciones del fabricante incluidas en la documentación que acompaña al
producto, cuando ésta resulte aplicable según la gama y modelo del producto.
No se otorga ninguna garantía respecto del normal desgaste por uso de los
productos.
En relación con las piezas, componentes y/o materiales fungibles o consumibles
se estará a lo dispuesto en la documentación que acompañe el producto, en su
caso.
La garantía no cubre aquellos casos en que el producto: 1.Haya sido objeto de
un trato incorrecto; 2.Haya sido reparado, mantenido o manipulado por persona
no autorizada; 3.Haya sido reparado o mantenido con piezas no originales o
4.Haya sido instalado o puesto en marcha de manera incorrecta.
Salvo norma imperativa en contrario, los gastos de devolución y reenvío de los
materiales defectuosos serán por cuenta del comprador. La presente garantía no
limita o prejuzga los derechos que correspondan a los consimidores en virtud de
normas nacionales de carácter imperativo.

INSTALLATION MANUAL
INGROUND AND HALF-INGROUND BIN
2
IMPORTANT: The instructions manual that you have in your hands
include essential information about the security measures to adopt in the
installation, starting up and maintenance of the product. For this reason is
indispensable to read these instructions for the installer and the user before
starting the installation:
In order to get an optim earning capacity of the inground/half-inground bin, it is
convenient to follow these instructions:
1. GENERAL CARACTERISTICS
Bin for being inground/half-inground for pool, it is composed by a bin with plastic
injected box and a two pieces lid. The back part is fixed and the front part can
be easily raised.In his interior there are the correspondent equipments according
to the configuration, so as to be able to realise the filtration and recirculation of
the pool basin water.
2. SITUATION
It is recommendable to install the equipment far of the pool, as minimum to 3.5
m. If it is installed to a minor distance, it endures the breach of the specific rule
RBT ITC-BT-030.
3. INSTALLATION
3.1. - Realize the digging according to measurements.

3
3.2. - To make a concrete slab with the same level.
3.3. - Put the bin
3.3. - Put the bin
3.4.-You have to carry out the digging for preparing the canalization of the inlet
and outlet piping and the electrical supplier.
The inlet and outlet piping must be installed under a sand-bed.
Connect the catch basin to a general outflow with a light declination.
3.5. Bore the bin in the side in which the electrical supplier it is planned to enter.
The hole it has to be of the same diameter as the cable installed. The section of
the cable is choosen in accordance with the consumed power and the fall of
pressure. Install in the foreseen entrance a packing gland adapted to the cable’s
KEOPS KEFREN
4
section. It is recommendable to protect the cable in the entire course with a
suitable pipe.
IMPORTANT:
The installation must have a high sensibility balance gear of two poles asunder in
the general chart (according to rule RBT ITC-BT-017). The balance gear is not
supplied with the compact.
Refill the bin’s lateral with gravel. In the case of especially smooth areas one
recommends to construct walls of containment or, in the Keops bin put a interior
metalic reinforcement (ref.xxxxxx).

5
Refill with earth, realizing a light ramp to avoid floods
IMPORTANT:
ATTENTION-VERY IMPORTANT
xThis equip can not be plug in a simple socket.
xThis equip need a suitable electrical installation. This installation has to be
done for a professional person, who has to follow the securit
y
electrical
rules of every country.
xThe electrical supplier bin has to be alwa
y
s protected b
y
a hi
g
h sensibilit
y
balance gear.
xIt is indispensable to realise an earth connection.
xUse a section cable according to the bin power and the distance from the
board.
6
ELECTRICAL CONNEXION (ONLY FOR ELECTRICAL BOARD MODELS)
For security put suitable reeling end in the extreme of the cables to connect. Use
cable H07RNF.
EARTH CABLE
PHASE
NEUTRAL
ATTENTION!
CONECT INLET EARTH
WITH EARTH CABLE
OF THE MOTOR

7
4. STARTING UP
1. Only in KEOPS bin. Take out both bin’s lids to begin the starting. Unbolt the
bolts which join the lid with the bin, before holding up it.
2. Open the filter and fill it with water until the middle of it. Protect the diffuser
from the interior of the filter so as to prevent the entrance of sand in it.
3. Fill the filter with silex sand, with a grading 0.4-0.8. The quantity has to be
suitable with the quantity indicated in the featuring label or it has to be 2/3 parts
of the total high of the filter.
4. Install the T manometer, the assembling, the manometer and the air drain
plug. It is not necessary to use Teflon tape due to the imperviousness in this
point is made by the assembling. Not press the manometer with any tool, with
the hand is enough.
5. Clean the adjutage, the lid and the assembling recess of the silex residue and
close the filer. For more information see the filter manual.If the bin was jutting
out the pool water level you have to prime the pump, opening the prefilter and
filling with water until it been full.
If the bin is under the water level, it will be enough opening the inlet and outlet
cap, opening the air drain until the filter and the pump be full of water.
6. Put the caps in the following position:
SKIMMER OPEN
CATCH BASIN OPEN
POOL CLEANER OPEN
COMING BACK OPEN
SELECTOR VALVE CLEANING
8
7. Starting the pump and effectuate a washing of the filter.
Make this operation of washing until you see the water clean and clear for the
selector valve finder.
8. Disconnect the pump.
Put the selector valve in rinsing position and activate the pump during 15
seconds. Stop the pump against and put the selector valve in filtration position.
9. Close the selector valve of the pool cleaner.
10. Activate the pump.
Note: Whatever manipulation whit the selector valve has to be realising
with the pump stopped if not it can damage the filter and the installation.
Put again the lid bin, fixing the back side with his correspondents bolts.
THE PROGRAM OF FILTRATION. See programmer instructions in the interior of
the electrical board.
ONLY FOR MODELS WITH ELECTRICAL BOARD.
ATTENTION
-IT IS RECOMMENDABLE TO PUT BREECHBLOCK OR A
LOCK SO AS TO THE CHILDREN AND NO AUTHORISED
PEOPLE CAN NOT ACCESS TO THE INTERIOR OF THE BIN.

9
5. USER MANUAL
5.1.-FILTER
With the pump stopped you have to put the selector valve handle in the position
of “FILTER”.
Start up the pump.
During the action is convenient to observe periodically the manometer due to the
fact it indicates as the saturation grade of the filer.
5.2. BACKWAH
The solid particles that contain the pool and are picked by the catch basin and
the skimmers remain holding down in the sand of the filter and in consequence
the pass of water is constantly bringing down. For this reason the pressure is
progressively increased. When the pressure arrives to 1,3 kg/ cm², it will realise
a “BACKWAH”.
You should proceed in the following way:
Put the selector valve in position “BACKWAH” and it starts the pump. Effectuate
this manoeuvre during 2 minutes. Observe the selector valve visor to check if
this time is correct, it depends on the dirty accumulated in the filter.
ATTENTION
EFFECTUATE ALWAYS THE CHANGIING OF THE SELECTOR VALVE POSITION WITH THE
PUMP STOPPED.
10
5.3. RINSE
After realising the “RIINSE” of the filter and before putting the system in
filtration, it is convenient realise a “RINSE”, so as to avoid that the first quantity
of water, still silty goes directly to the pool. For this with the pump stopped, put
the selector valve in position of “RINSE”. Start up the bomb to realise this
operation approximately during a minute. Observe the selector valve visor to
check if this time is correct, it depends on the dirty accumulated in the filter.
5.4. RECIRCULATE
When we put the selector valve in this position, the water enter from the pump
go directly to the pool, without going through the interior of the filter.
5.5. WASTE
In the case that the pool doesn’t have a catchment in the bottom of it, you can
scoop it through the pump of the filter. It has to be put in the position of
“WASTE”. To realise this operation, open the valves of the catch basin and close
the valves of the Skimmers and Pool Cleaners.
5.6. CLOSED
This position closes the entrance of water to the filter.

11
WARRANTY
All our products have a two years guarantee which comes into effect from the
date of delivery. Our guarantee includes the amends and substitution in our
factory or in the after sales-service of the deficient pieces. The parts substituted
or repaired by virtue of this guarantee don’t amplify the time of this guarantee,
but they will have their guarantee.
For the effectiveness of the present guarantee, the purchaser must accredit the
date of purchasing and reception of the product.
For the efficiency of this guarantee, the purchaser must follow strictly the
indications of the manufacturer including the documentation that goes with the
product, when it results applicable depending on the model and product line. It is
not covered the wearing of the product for the use of it.
In relation with the pieces, components and/or materials consumable or fungible,
it will be applicable the documentation that goes with the product.
The guarantee doesn’t include these cases in which the product: 1. The product
has received an incorrect treatment. 2. It has been repaired, kept or manipulated
by a no authorised person. 3. The products has been repaired or kept with no
original pieces or 4. It has been installed or starting up in an incorrect way.
Except opposite imperative norm, the return expenses and re-send of the
damage products will be settled by the purchaser. The present guarantee doesn’t
limit or forejudge the rights that correspond to the consumers by virtue of
national norms of imperative character.
12
