Atag ES1011SAM User manual

ES1011SAM
ES1092SAM
ES1211SAM
ES1292SAM
ES1511SAM
Gebruiksaanwijzing
afzuigkap
Notice d’utilisation
hotte cheminée
Anleitung
Dunstabzugshaube
Instructions for use
cooker hood

NL 4
NL Handleiding NL 3 - NL 23
FR Notice d’utilisation FR 3 - FR 23
DE Anleitung DE 3 - DE 23
EN Manual EN 3 - EN 23
Gebruikte pictogrammen - Pictogrammes utilisés
Benutzte Piktogramme - Pictograms used
Belangrijk om te weten - Important à savoir Wissenswertes
Important information
Tip- Conseil - Tipp

NL 3
INHOUD
Uw afzuigkap
Inleiding 4
Gebruik
Beschrijving 5
Bediening 6
Reinigen filters 6
Onderhoud
Reinigen 9
Installatie
Algemeen 12
Aansluiting 13
Inbouwafmetingen 14
Montage 15
Technische gegevens
22
Bijlage
Afvoeren 23

NL 4
Inleiding
Na het lezen van deze gebruiksaanwijzingen, zult u snel
vertrouwd raken met alle mogelijkheden van dit apparaat. Lees de
veiligheidsvoorschriften en hoe u het apparaat moet onderhouden.
Bewaar de instructies voor installatie en gebruik. Dit kan nuttig zijn voor
latere raadplegingen.
Lees voor gebruik eerst de separate
veiligheidsinstructies.
UW AFZUIGKAP

NL 5
GEBRUIK

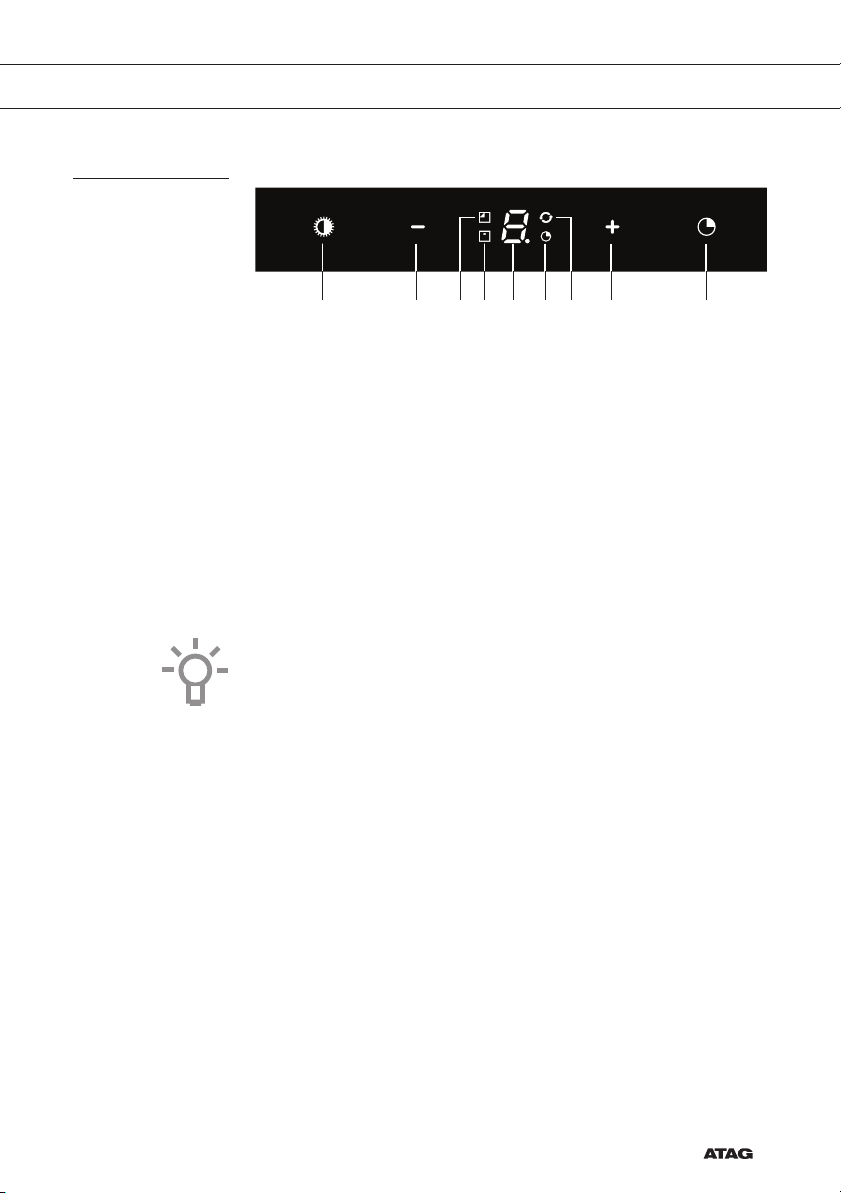

Beschrijving
1. In/uitschakelen en dimmen verlichting
2. Verlaging afzuigcapaciteit en uitschakelen
3. Signalering reinigen koolstoffilter
4. Signalering reinigen vetfilters
5. Display status
6. Signalering timerfunctie
7. Signalering ‘Clean Air’ functie
8. Inschakelen en verhoging afzuigcapaciteit
9. Inschakelen timerfunctie
Let op!
• Voordat een functie geactiveerd of gedeactiveerd wordt, moet de
motor en de verlichting uitgeschakeld zijn.
• Als u een afzuigkap met koolstoffilter heeft moet u de koolstoffilter-
signalering activeren, zoals aangegeven in de paragraaf ‘Reinigen
filters’.
1 2 34 5 67 8 9

NL 6
GEBRUIK
Bediening
Afzuiging in- en uitschakelen
• Druk op de ‘+’ toets (8).
De afzuigkap schakelt in op de laagste stand.
• Druk nogmaals op de ‘+’ toets (8) om een hogere afzuigstand in te
stellen. Houd de ‘+’ toets (8) 2 seconden ingedrukt om direct de
hoogste stand (boost) te kiezen (zie inschakelen intensiefstand).
De afzuigstand is in te stellen tussen stand 1 en stand 5 of stand 9
(afhankelijk van het model).
• Druk op de ‘-’ toets (2) om een lagere stand te kiezen
In de display (5) is de afzuigstand af te lezen.
• Als de afzuigcapaciteit op stand 1 is ingesteld, schakelt u met een
korte druk op de ‘-’ toets (2) de afzuigkap uit.
• Druk gedurende minimaal 2 seconden op de ‘-’ toets (2) om de kap,
ongeacht de afzuigstand, uit te schakelen.
Aantal snelheden wijzigen (modellen met 9 snelheden)
U kunt kiezen tussen 9 snelheden (standaard) of 5 snelheden.
• Druk gedurende minimaal 5 seconden op de ‘-’ toets (2) en
‘+’ toets (8).
Bediening met 5 snelheden is geselecteerd. Druk nogmaals
minimaal 5 seconden op de ‘-’ toets (2) en ‘+’ toets (8) om
bediening met 9 snelheden te selecteren.
Verlichting in- en uitschakelen
• Druk kort op de verlichtingstoets (1).
De verlichting gaat op maximale sterkte branden.
• Houd de verlichtingstoets (1) ingedrukt om de verlichtingssterkte in
te stellen.
• Schakel de verlichting uit door op de verlichtingstoets (1) te drukken.
De verlichting veranderd van maximaal naar minimale sterkte en
omgekeerd.

NL 7
Inschakelen intensiefstand:
• Druk circa 2 seconden op de ‘+’ toets (8).
De intensiefstand (stand ‘P’) is gedurende tien minuten (afhankelijk
van het model) ingeschakeld. Tijdens deze periode knippert de
display (5). Na deze periode wordt de oorspronkelijk ingestelde
afzuigcapaciteit geactiveerd.
• Schakel de intensiefstand uit door kort op de ‘+’ (8) toets te
drukken.
Timer inschakelen
• Druk op de timertoets (9).
De timer signalering (6) brandt
De afzuigkap schakelt na 10 minuten automatisch uit.
• Schakel de timer functie uit met de ‘-’ toets ‘2’.
Als de verlichting brandt wordt de sterkte na het aflopen van de timer
automatisch 30-40% teruggeregeld.
Let op!
Als de intensiefstand is geselecteerd kunt u de timerfunctie niet
activeren.
Clean Air functie
Met de Clean Air functie ververst u de lucht in de keuken gedurende
maximaal 12 uur.
• Schakel de afzuigkap uit.
• Druk ongeveer 4 seconden op de timertoets (9).
De afzuigkap schakelt automatisch gedurende ieder uur 10 minuten
in op de laagste afzuigstand. Tijdens het afzuigen knippert de Clean
air indicatie (7).
Als de kap na 10 minuten uitschakelt blijft Clean Air indicatie (7)
continu branden totdat de kap na 50 minuten weer inschakelt.
• Schakel de Clean Air functie tussentijds uit door op een willekeurige
toets te drukken (behalve die van de verlichting).
GEBRUIK

NL 8
Reinigen filters
Verzadiging vet- en koolstoffilters
Wanneer de vetfilter indicatie (4) of de koolstoffilter indicatie (3) branden
moeten de filters vervangen of gereinigd worden.
Vetfilter
Na 30 bedrijfsuren gaat de vetfilter indicatie (4) knipperen.
• Reinig dan de vetfilters.
• Reset het geheugen door onafgebroken op de ‘-’ toets (2) te
drukken totdat de vetfilter indicatie (4) niet meer knippert.
Koolstoffilter
Na 120 bedrijfsuren gaat de koolstoffilter indicatie (3) knipperen.
• Reinig of vervang het koolstoffilter.
• Reset het geheugen door tegelijkertijd onafgebroken op de ‘-’ (2)
en ‘+’ (8) toetsen te drukken, totdat de koolstoffilter indicatie (3) niet
meer knippert.
Koolstoffilter-indicatie inschakelen
• Druk tegelijkertijd onafgebroken op de ‘+’ toets (8) en de
verlichtingstoets (1) totdat de koolstoffilter indicatie (3) twee keer
knippert.
De koolstoffilter indicatie is geactiveerd.
Koolstoffilter-indicatie uitschakelen
• Druk tegelijkertijd onafgebroken op de ‘+’ toets (8) en de
verlichtingstoets (1) totdat de koolstoffilter indicatie (3) 1 keer
knippert.
Koolstoffilter-indicatie is ingeschakeld:
• De koolstoffilter indicatie (3) licht gedurende 3 seconden op.
Koolstoffilter-indicatie is uitgeschakeld:
• De koolstoffilter indicatie (3) knippert gedurende 3 seconden.
GEBRUIK

NL 9
Reinigen
Attentie!
Koppel, voor ieder onderhoud, eerst de afzuigkap van het
elektriciteitsnet af door de stekker uit het stopcontact te verwijderen
of door de hoofdschakelaar van de woning uit te schakelen. De kap
moet regelmatig schoon gemaakt worden, zowel de binnenzijde als de
buitenzijde (tenminste met dezelfde regelmaat als waarmee de vetfilters
gereinigd worden).Gebruik geen producten die schuurmiddelen
bevatten. Gebruik geen alcohol!
Attentie!
Als u deze aanwijzingen met betrekking tot het reinigen van het
apparaat en het reinigen of vervangen van de filters niet opvolgt, kan
dit tot brand leiden. Volg deze aanwijzingen beslist op! De fabrikant is
niet aansprakelijk voor schade aan de kap of schade door brand die
het gevolg is van ondeskundig onderhoud of niet opvolgen van de
bovengenoemde veiligheidsvoorschriften.
Afzuigkap
Maak de afzuigkap schoon met een sopje en een zachte doek.
Daarna met schoon water nabehandelen. Gebruik geen agressieve
schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de
afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.
Roestvrijstalen schouwkappen
Behandel roestvrijstalen schouwkappen niet met schuursponsjes of
andere schuurmiddelen. Behandel na met een niet schurend, niet
polijstend middel en poets met de structuur van het roestvrijstaal mee.
Metalen vetfilters
Metalen filters moeten eenmaal per maand worden gereinigd (of als de
filter reinigingsindicatie – indien aanwezig op het model – dit aangeeft)
met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine
op lage temperaturen en met een kort programma. Plaats de vetfilters
met de openingen naar beneden in de vaatwasmachine zodat het water
eruit kan lopen. Aluminium vetfilters worden door de reinigingsmiddelen
in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.
ONDERHOUD

NL 10

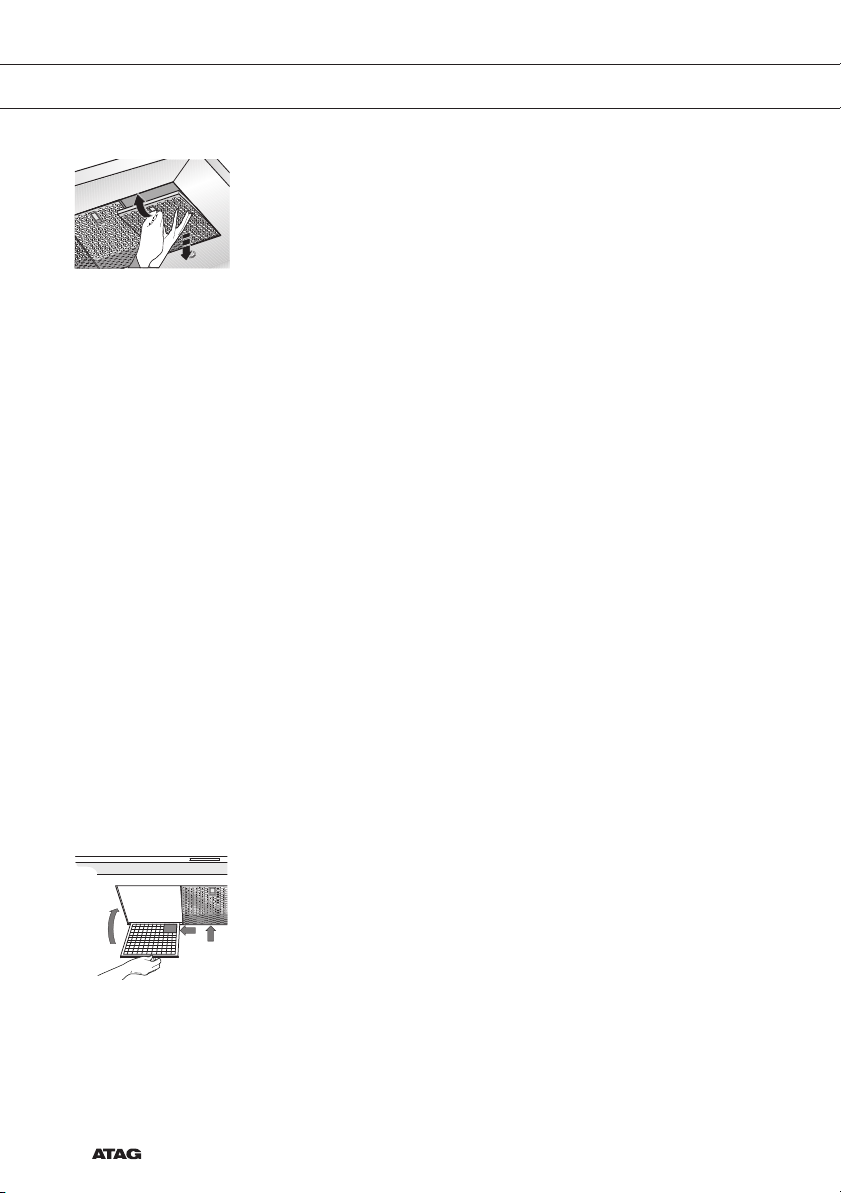

Filtercassette verwijderen
1 Schakel de motor en de verlichting uit.
2 Open de sluiting.
3 Verwijder het filter uit de kap.
Reinigen
U kunt de filters in de vaatwasmachine reinigen. Laat de filters goed
uitlekken voordat u ze terugplaatst.
De filters kunnen ook met de hand worden gereinigd. Maak de filters
schoon in een sopje met afwasmiddel en spoel ze af. Raadpleeg
hiervoor pagina 9. Laat de filters goed uitlekken. De onderzijde van de
afzuigkap kan schoongemaakt worden met een mild reinigingsmiddel
en een vochtige doek. Nadrogen met keukenpapier of een droge doek.
Filtercassette terugplaatsen
Het filter moet met het sluitmechanisme aan de zijkant geplaatst
worden. Open het sluitmechanisme. De nokjes aan de zijkant van het
filter vallen hierdoor naar binnen. Houd bij het plaatsen van de filters het
sluitmechanisme in deze positie.
1 Plaats de nokjes aan de achterzijde van het filter in de daarvoor
bestemde openingen aan de zijkant van de afzuigkap.
2 Kantel het filter naar boven.
3 Laat het sluitmechanisme los. De nokjes aan de voorzijde van
het filter komen naar buiten en vallen in de daarvoor bestemde
openingen van de afzuigkap.
Het filter bevindt zich nu weer op zijn plaats.
Pas op!
Plaats de vetfilters in dezelfde positie terug zoals ze oorspronkelijk
waren gemonteerd (zie figuur).
Door de correcte positie van de vetfilters is een perfect efficiënte
afzuiging verzekerd.
ONDERHOUD
1
2
1
2

NL 11
ONDERHOUD
Actieve koolstoffilters:
Het regenereerbare actieve koolstoffilter moet, met neutrale
schoonmaakmiddelen, met de hand gewassen worden, of in de
vaatwasser bij een maximumtemperatuur van 65 °C (de wasbeurt moet
uitgevoerd worden zonder vaat).
Neem het overtollige water weg zonder het filter te beschadigen,
verwijder de houder en laat het filter in de oven drogen gedurende
minstens 15 minuten, bij een maximumtemperatuur van 100 °C.
Om de werking van het regenereerbare koolstoffilter efficiënt te houden,
moet deze handeling iedere 2 maanden worden herhaald of wanneer
de filterindicatie dit aangeeft. Het filter moeten na hoogstens 3 jaar
worden vervangen, of wanneer deze beschadigd geraakt is.
Het is belangrijk dat de vetfilters en het regenereerbare actieve
koolstoffilter goed droog zijn voordat u deze plaatst.

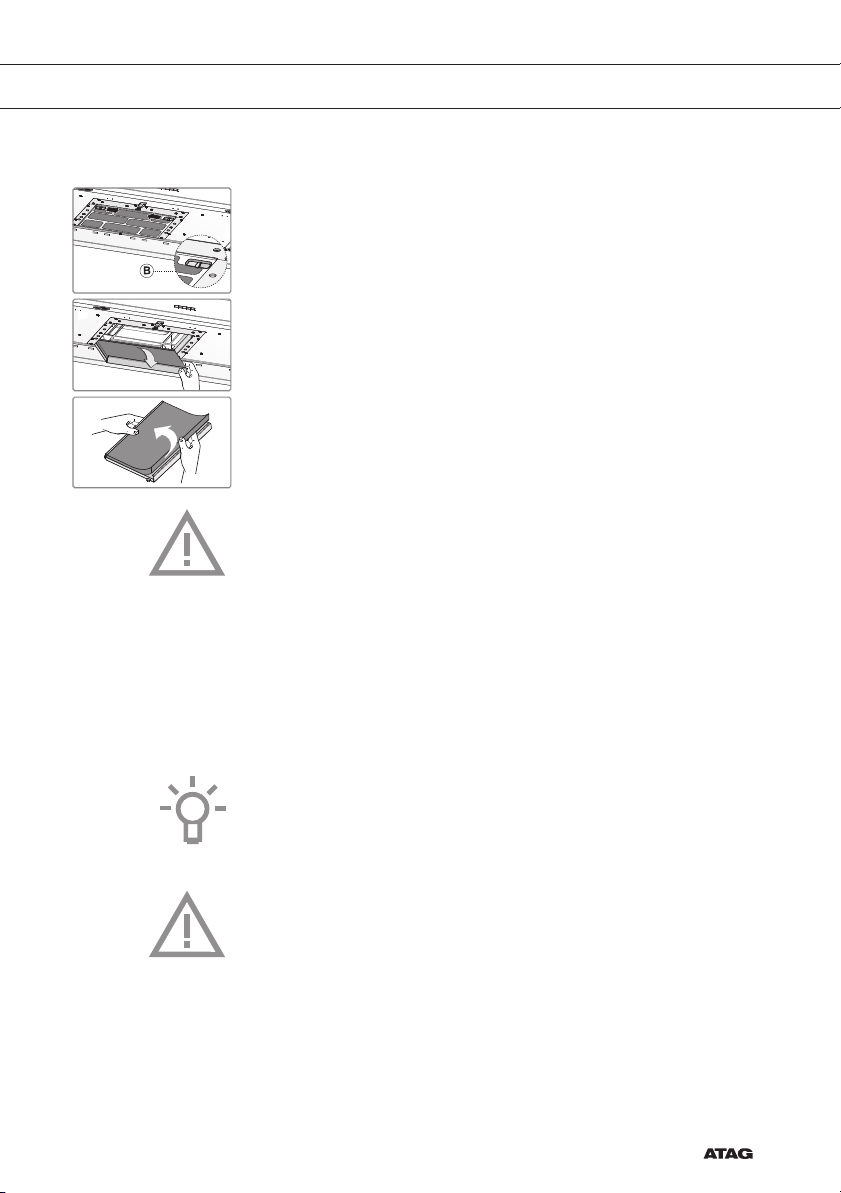

Vervanging van het koolstoffilter:
Om het koolstoffilter te vervangen moeten eerst de vetfilters verwijderd
worden.
• Duw de twee knopjes ‘B’ van het koolstoffilter naar binnen.
• Kantel het koolstoffilter omlaag om het te verwijderen.
• Plaats een nieuw filter in omgekeerde volgorde.
De werking:
• Bij toepassing van een koolstoffilter ontstaat er meer geluid dan bij
het gebruik van de afzuigkap met een afvoer.
• De werking van een koolstoffilter is optimaal bij een lagere
motorsnelheid. Vermijd daarom de boostfunctie.
Let op!
Deze afzuigkap is uitgevoerd met LED verlichting. LED verlichting mag
alleen vervangen worden door een erkend installateur. Vervang de LED
verlichting niet zelf.

NL 12
INSTALLATIE
Algemeen
De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd
door een erkend installateur, die de juiste veiligheidsvoorschriften kent
en toepast.
Wij verklaren dat onze producten voldoen aan de van toepassing zijnde
Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zijn
vermeld in de normen waar naar wordt verwezen.
Belangrijk om te weten:
• De afstand tussen het laagste punt van de afzuigkap en een
gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische,
keramische of inductiekookplaat moet deze afstand minimaal 55 cm
zijn.
• Neem de plaatselijk geldende voorschriften in acht met betrekking
tot de beluchting van gasapparaten.
• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de
werking van de afzuigkap.
• Controleer voordat u met boren begint of er geen
installatieleiding(en) aanwezig is (zijn).
• De aansluitbuis voor de kap heeft een diameter van 120, 125 of
150 mm. Gebruik een zo groot mogelijke (150 mm) schoorsteenpijp
met dezelfde diameter.
• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is
geschikt voor versterkt beton en bakstenen muren. Voor bepaalde
wanden heeft u speciale pluggen en schroeven nodig.
• Omgevingstemperatuur: +15….+40°C;
• Vochtigheidsgraad: 30….70% RH
• Maximale hoogte: 2000 meters boven zeespiegel.

NL 13
INSTALLATIE
Aansluiting
Elektrische aansluiting
Dit apparaat is gefabriceerd in klasse I; dit betekent dat het op aarde
aangesloten moet worden.
Controleer of de vermogenswaarden van de voeding overeenkomen
met de waarden die op het gegevensplaatje op het apparaat zijn
aangegeven. U sluit het apparaat als volgt aan op het elektriciteitsnet:
BRUIN = Lfase
BLAUW = Nnul
GEEL/GROEN = Aarde
Controleer tijdens de aansluiting op het lichtnet of de contactdoos is
uitgerust met aarde.
Deze afzuigkap is voorzien van een stekker. Houd er bij de installatie
van de kap rekening mee dat deze stekker toegankelijk moet blijven.
Let op:
Als u een vaste aansluiting maakt moet u ervoor zorgen dat er een
omnipolaire schakelaar met een contactafstand van minimaal 3 mm in
de toevoerleiding wordt aangebracht.

NL 14
INSTALLATIE
Hanghoogte:
De minimale afstand tussen de pandragers
van het gaskookplaat en de onderrand van de
kap is 65 cm. Voor gebruik met een elektrisch,
keramisch of inductiekookplaat bedraagt deze
afstand minimaal 55 cm.
max 150 cm
55 cm 65 cm
Inbouwafmetingen

NL 15
INSTALLATIE
Deze afzuigkap kan zwaar zijn. We adviseren deze op z’n mist met
2 personen te installeren.
A
A
2--
Ø(4X)
COD. 3D IMAF I
2--
A
C
B

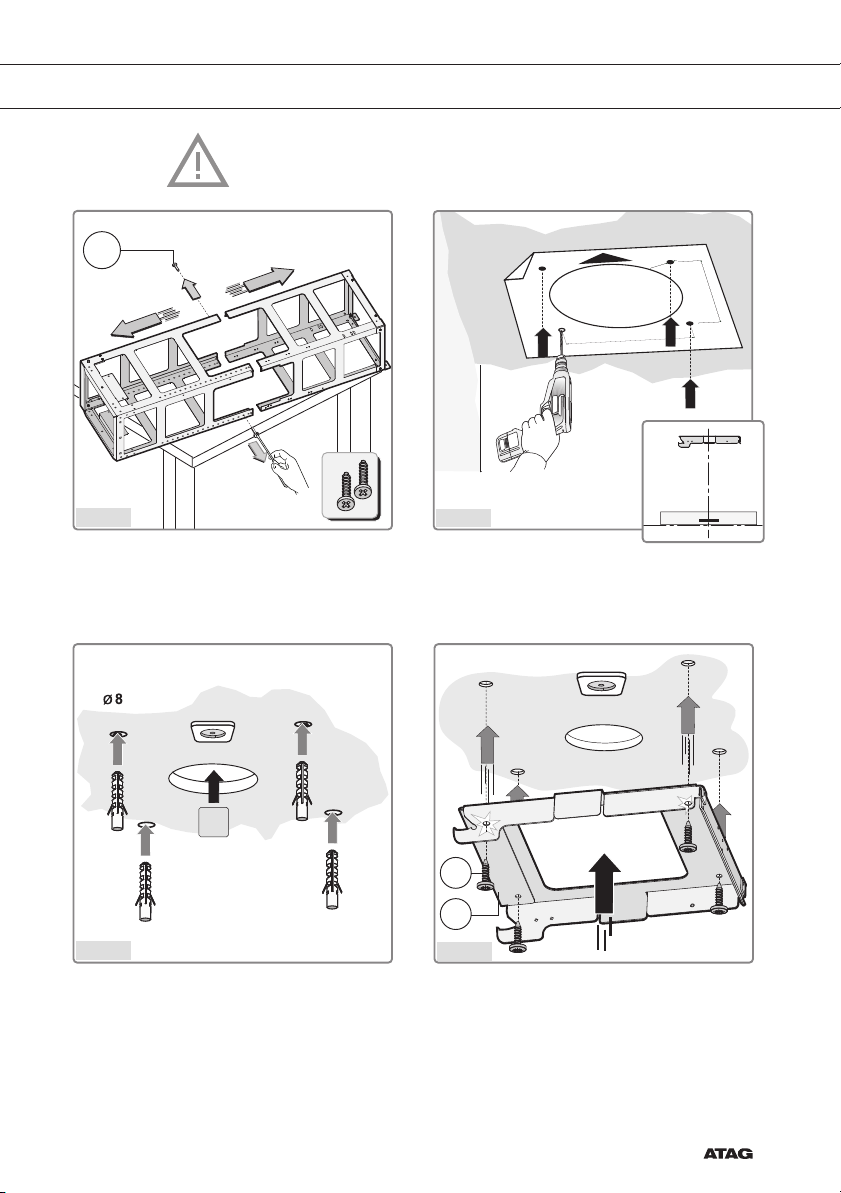

- Pak het frame uit en verwijder de twee
schroeven A om het bovenste deel te
scheiden van het onderste deel (Fig.1).
- Neem het sjabloon en
plaats die tegen het plafond met de pijl aan
dezelfde zijde als het bedieningspaneel van
de kap (Fig.2).
Voor de montage worden schroeven gebruikt
die geschikt zijn voor de muur zelf (vb.
gewapend beton, gipsplaat, enz.). Indien
de schroeven en pluggen geleverd worden
met de kap, zorg er dan vooraf voor dat die
geschikt zijn voor de muur waarop de kap
gemonteerd moet worden.
- Boor de vier gaten Ø 8 in het plafond en breng
de vier pluggen aan.
- Realiseer de luchtafvoeropening A (Fig.3).
- Sluit de buis aan op de opening A.
- Neem de beugel Ben bevestig deze aan het
plafond met de vier schroeven C (Fig.4).
Fig.4
Fig.3
Fig.1 Fig.2

NL 16
INSTALLATIE
1
D
2
G
G
- Plaats voor de installatie van de afzuigkap de
elektrische unit Drechtop.
- Bevestig de beugel met de vier schroeven G,
zoals weergegeven in Figuur 6.
Fig.5 Fig.6

NL 17
INSTALLATIE
2
F
H
C
1
D
D
- Bevestig de luchtafvoerpijp H (niet meegeleverd)
op de verbindingsflens Fzoals weergegeven in
de figuur 7.
- Neem het onderste deel van het frame C en monteer dit op het motorhuis (Fig.8).
Fig.7
Fig.8

NL 18
INSTALLATIE
E
E
B
C
B
G
C
G
Fig.9
Fig.10
- Bevestig de contstructie Cop het motorhuis met
behulp van de 4 schroeven E (Fig.9).
- Neem het bovenste deel van het frame Ben steek
het in het onderste deel C.
- Regel de hoogte volgens de maten in Figuur
10a en zet vast met de 8 schroeven Gdie
meegeleverd zijn.
55 cm 65 cm
Fig.10a

NL 19
INSTALLATIE
A
B
- Verbind de onderste schacht Amet de bovenste B
zoals weergegeven in Figuur 11.
Fig.11

NL 20
INSTALLATIE
click
4
3
2
1
C
B
D
B
D
L M
1
2
M
- Kantel de kap zoals weergegeven in
Figuur 12 – stap 1.
- Gebruik de 2 draaipennen Cdie reeds
aanwezig zijn op de constructie om de kap aan
de beugel Bte hangen. Figuur 12 – stappen
2-3.
- Breng de kap op zijn plaats, zodat de
veiligheidspin in het gat van de beugel Bklikt.
Figuur 12 – stap 4.
- Let op! Bevestig de kap rechtstreeks op de
beugel Bmet de 6 schroeven D (Fig.13).
- Neem de veiligheidsbeugel Len bevestig deze
aan de plafondplaat met de twee schroeven M
zoals weergegeven in Figuur 14 – stappen 1-2.
Fig.12
Fig.13
Fig.14
