Atag WV6211AM User manual

700005247000
WV6211AM
gebruiksaanwijzing
afzuigkap
notice d’utilisation
hotte cheminée
anleitung
dunstabzugshaube
instructions for use
cooker hood

NL
Handleiding NL 3 - NL 12
FR
Notice dútilisation FR 3 - FR 12
DE
Anleitung DE 3 - DE 12
EN
Manual EN 3 - EN 12
Gebruikte pictogrammen - Pictogrammes utilisés
Benutzte Piktogramme - Pictograms used
Belangrijk om te weten - Important à savoir
Wissenswertes - Important information
Tip - Conseil - Tipp

NL 3
INHOUD
Uw afzuigkap
Beschrijving 4
Inleiding 4
Gebruik
Bediening 5
Onderhoud
Reinigen 6
Vetfilters verwijderen 7
Het koolstoffilter vervangen 7
Lampen vervangen 7
Installatie
Algemeen 8
Elektrische aansluiting 9
Montage van de schouwkap 10
Bijlage
Verpakking en toestel afvoeren 12

NL 4
Beschrijving

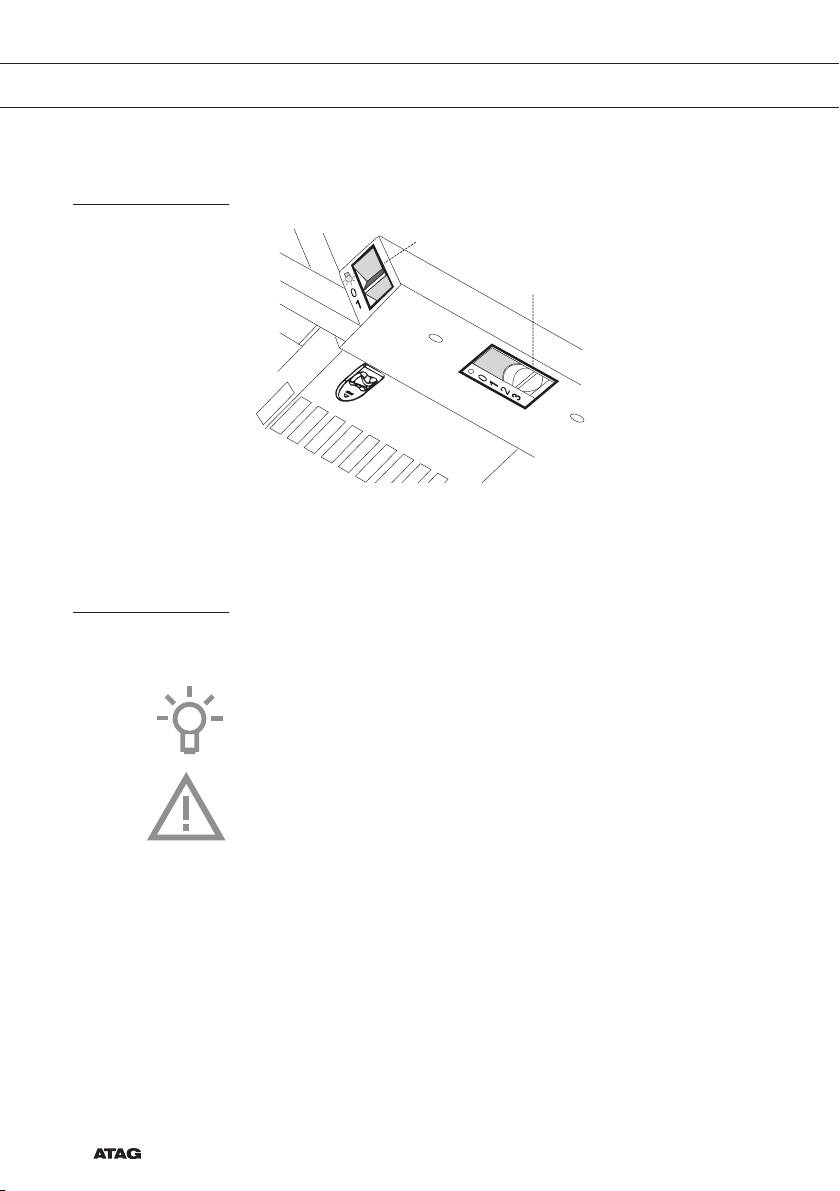

AIn/uitschakelen + ventilatorstanden 1, 2, of 3
BIn/uitschakelen verlichting
Inleiding
Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van
alle mogelijkheden die dit toestel u biedt. U vindt informatie voor uw
veiligheid en over het onderhoud van het toestel.
Bewaar de gebruiksaanwijzing en het installatievoorschrift.
Een eventueel volgende gebruiker van dit toestel kan daar zijn
voordeel mee doen.
Lees voor gebruik eerst de separate
veiligheidsinstructies.
UW AFZUIGKAP
B
A

NL 5
Bediening
Ventilator in- en uitschakelen
Stel met schuifregelaar A de gewenste afzuigstand in 1, 2, of 3.
De afzuigkap schakelt in op de corresponderende stand.
Zet de schuifregelaar A naar stand 0.
De ventilator schakelt uit.
Verlichting in- en uitschakelen
Zet de schuifregelaar B op stand 1.
De verlichting gaat aan.
Zet de schuifregelaar B op stand 0.
De verlichting gaat uit.
GEBRUIK
B
A

NL 6
Reinigen
Attentie! Koppel, voor ieder onderhoud, eerst de afzuigkap van het
elektriciteitsnet af door de stekker uit het stopcontact te verwijderen of
door de hoofdschakelaar van de woning uit te schakelen. De kap moet
regelmatig schoon gemaakt worden, zowel van binnen als van buiten
(tenminste met dezelfde regelmaat waarmee de vetfilters gereinigd
worden). Gebruik geen producten die schuurmiddelen bevatten.
Gebruik geen alcohol!
Attentie! Als u deze aanwijzingen met betrekking tot het reinigen van
het apparaat en het reinigen of vervangen van de filters niet opvolgt,
kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen!
De fabrikant is niet aansprakelijk voor schade aan de motor of schade
ten gevolge van brand die het gevolg zijn van ondeskundig onderhoud
of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.
Afzuigkap
Maak de afzuigkap schoon met een sopje en een zachte doek.
Daarna met schoon water nabehandelen. Gebruik geen agressieve
schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de
afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.
Roestvrijstalen schouwkappen
Behandel roestvrijstalen schouwkappen niet met schuursponsjes of
andere schuurmiddelen. Behandel na met een niet schurend, niet
polijstend middel en poets met de structuur van het roestvrijstaal mee.
Metalen vetfilters
Metalen filters moeten eenmaal per maand worden gereinigd (of als de
filter reinigingsindicatie – indien aanwezig op het model – dit aangeeft)
met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine
op lage temperaturen en met een kort programma. Plaats de vetfilters
met de openingen naar beneden in de vaatwasmachine zodat het water
eruit kan lopen. Aluminium vetfilters worden door de reinigingsmiddelen
in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.
ONDERHOUD

NL 7
Vetfilters
Vetfilters verwijderen
Schakel de netspanning uit! Neem de stekker uit het stopcontact of zet
de schakelaar in de meterkast op nul. Verwijder de filters één voor één
door aan de hiervoor bestemde hendeltjes te trekken.
Koolstoffilter
Het koolstoffilter vervangen
Gebruik een koolstoffilter als de afzuigkap niet is aangesloten op een
afvoerkanaal.
1. Verwijder de vetfilters
2. Bevestig de koolstoffilters aan de motor.
3. Plaats de vetfilters.
Belangrijk:
• De verzadiging van het filter is afhankelijk van de intensiteit van
het gebruik, de manier van koken en de regelmaat waarmee de
vetfilters worden schoongemaakt.
• Het koolstoffilter moet minimaal iedere vier maanden worden
vervangen.
• Koolstoffilters zijn niet uitwasbaar voor hergebruik. Verzadigd
koolstof is niet milieuvriendelijk, vervang het filter tijdig.
Lampen
Lampen vervangen
Vervanging van defecte LED verlichting dient door een
professioneel installateur te gebeuren.
ONDERHOUD

NL 8
INSTALLATIE
Algemeen
De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd
door een erkend installateur, die de juiste veiligheidsvoorschriften kent
en toepast. Het apparaat voldoet aan de Europese voorschriften.
Belangrijk om te weten:
• De afstand tussen het laagste punt van de afzuigkap en een
gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische,
keramische of inductiekookplaat moet deze afstand minimaal
50 cm zijn.
• Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal,
mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals
een geiser of kachel).
• Neem de plaatselijk geldende voorschriften in acht met betrekking
tot de beluchting van gasapparaten.
• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de
werking van de afzuigkap.
• Controleer voordat u met boren begint of er geen
installatieleiding(en) aanwezig is (zijn).
• De aansluitpijp van de schouwkap heeft een diameter van 120 of
150 mm. Het beste is de afvoerpijp ook met deze diameter uit te
voeren.
• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is
geschikt voor versterkt beton en bakstenen muren. Voor bepaalde
wanden heeft u speciale pluggen en schroeven nodig.

NL 9
INSTALLATIE
Aansluiting
Elektrische aansluiting
Dit is een (isolatie) klasse II (dubbel geïsoleerd) toestel. Het snoer
hoeft derhalve niet op een geaard stopcontact aangesloten te
worden.
Controleer of de op het typeplaatje vermelde spanning overeen komt
met de spanning van de huisinstallatie.
De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:
BRUIN = L fase
BLAUW = N nul
Deze afzuigkap is voorzien van een aansluitstekker. Installeer
de afzuigkap zodanig dat de stekker bereikbaar is. Plaats de
wandcontactdoos bij voorkeur uit het zicht, achter de sierkoker.
Let op: Als u een vaste aansluiting maakt moet u ervoor zorgen dat er
een omnipolaire schakelaar met een contactafstand van minimaal 3 mm
in de toevoerleiding wordt aangebracht.
max. 100 cm

NL 10
INSTALLATIE
Montage
Boren van gaten in draagvlak en montage kap
• Het draagvlak van de kap moet 135 mm hoger zijn dan het
ondervlak van de hangkastjes.
• Boor een gat van ø 4,5 mm in de drager met behulp van de
bijgeleverde boormal.
• Boor een gat van ø 150 mm in het draagvlak met behulp van de
bijgeleverde boormal.
• Bevestig met de 4 bijgeleverde schroeven ‘12a’ (4,2 x 44,4).
Montage van de afzuigkap in een kast zonder schap
• Zaag een opening 510 x 265 cm in de onderzijde van de kast.
• Monteer de afzuigkap door middel van de 2 snelspanners in de
opening van de kast.
• Monteer de afzuigkap door middel van de meegeleverde
kastbeugels en snelspanners indien de bodemplaat van de kast
ontbreekt.
Sluitprofiel
• De ruimte tussen de rand van de kap en de achterwand kan worden
afgesloten met behulp van het bijgeleverde profiel ‘20’ met de voor
dit doel reeds aanwezige schroeven.
15
264
510
2x

NL 11
Aansluitingen
Uitblazende uitvoering
Sluit de afzuigkap aan op een starre of buigzame leiding van ø 150 of
120 mm.
• Voor verbinding met een leiding van ø120 mm, moet de
reductieflens ‘9’ op de uitlaat van de wasemkap worden
aangebracht.
• Zet de leiding vast met geschikte leidingklemmen. Het benodigde
materiaal wordt niet bij de wasemkap geleverd.
Recirculatie uitvoering
• Boor een gat van ø 125 mm in de eventuele plank boven de kap.
• Breng de reductieflens ‘9’ op de uitlaat van de wasemkap aan.
• Verbind de flens met de uitlaatopening op de plank boven de kap
met behulp van een starre of flexibele leiding van ø120 mm.
• Zet de leiding vast met geschikte leidingklemmen. Het benodigde
materiaal wordt niet bij de wasemkap geleverd.
• Bevestig het richtingsrooster ‘8’ op de uitlaat van de afvoerpijp met
2 van de bijgeleverde schroeven ‘12e’ (2,9 x 9,5).
• Verzeker u ervan dat de koolstoffilters geïnstalleerd zijn.
INSTALLATIE

NL 12
BIJLAGE
Afvoeren
Verpakking en toestel afvoeren
Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame
materialen. Dit toestel moet aan het eind van zijn levenscyclus op
verantwoorde wijze worden afgevoerd. De overheid kan u
hieromtrent informatie verschaffen.
De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:
• karton;
• polyethyleenfolie (PE);
• CFK-vrij polystyreen (PS-hardschuim).
Deze materialen op verantwoorde wijze en conform de
overheidsbepalingen afvoeren.
Om op de verplichting tot gescheiden verwerking van elektrische
huishoudelijke apparatuur te wijzen, is op het product het symbool
van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het
apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil
mag worden gevoegd. Het toestel moet naar een speciaal centrum voor
gescheiden afvalinzameling van de gemeente worden gebracht of naar
een verkooppunt dat deze service verschaft.
Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijk
negatieve gevolgen voor het milieu en de gezondheid die door een
ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen
waaruit het apparaat bestaat, teruggewonnen kunnen worden om een
aanmerkelijke besparing van energie en grondstoffen te verkrijgen.
Conformiteitsverklaring
Wij verklaren dat onze producten voldoen aan de van toepassing zijnde
Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zijn
vermeld in de normen waar naar wordt verwezen.

FR 3
CONTENU
Votre hotte cheminée
Description 4
Introduction 4
Utilisation
Commande 5
Entretien
Nettoyage 6
Elimination des filtres 7
Remplacement des filtres à charbon 7
Changement d’ampoules 7
Installation
Généralités 8
Connexion électrique 9
Montage de la hotte cheminée 10
Annexe
Mise au rebut de l’appareil et de l’emballage 12

FR 4
Description
AMarche/arrêt + positions du ventilateur 1, 2 ou 3
BMarche/arrêt éclairage
Introduction
Ce mode d’emploi offre une vue d’ensemble rapide de toutes les
fonctions de l’appareil. Il contient des informations relatives aux
consignes de sécurité et à l’entretien de l’appareil.
Conservez ce mode d’emploi et le guide d’installation.
Ils peuvent être utiles aux futurs utilisateurs de l’appareil.
Veuillez lire les consignes de sécurité fournies
séparément avant la première utilisation de
l’appareil !
VOTRE HOTTE CHEMINÉE
B
A

FR 5
UTILISATION
Commande
Marche et arrêt de la ventilation
Avec le sélecteur de réglage A, réglez l’appareil sur la position
d’aspiration souhaitée 1, 2 ou 3.
La hotte aspirante est activée en fonction de la position sélectionnée.
Mettez le sélecteur de réglage (A) en position 0.
Le ventilateur est désactivé.
Marche et arrêt de l’éclairage
Mettez le sélecteur de réglage (B) en position 1.
L’éclairage s’allume.
Mettez le sélecteur de réglage (B) en position 0.
L’éclairage s’éteint.
B
A

FR 6
Nettoyage
Attention! Avant toute opération de nettoyage ou d’entretien,
débrancher la hotte du circuit électrique en enlevant la prise ou en
coupant l’interrupteur général de l’habitation.
La hotte doit être régulièrement nettoyée à l’intérieur et à l’extérieur (au
moins à la même fréquence que pour l’entretien des filtres à graisse).
Ne pas utiliser de produit contenant des abrasifs. Ne pas utiliser
d’alcool!
Attention! Il y a risque d’incendie si vous ne respectez pas les
instructions concernant le nettoyage de l’appareil et le remplacement
ou le nettoyage du filtre.
La responsabilité du constructeur ne peut en aucun cas être engagée
dans le cas d’un endommagement du moteur ou d’incendie liés à
un entretien négligé ou au non respect des consignes de sécurité
précédemment mentionnées.
Hotte
Vous pouvez nettoyer la hotte à l’eau savonneuse et une serviette
douce, puis rincer à l’eau claire. Ne pas utiliser de produits d’entretien
abrasifs. Frotter la peinture laquée de votre hotte avec de la cire pour
qu’elle conserve sa beauté.
Hottes à cheminée en acier inoxydable
Ne pas nettoyer la cheminée avec une éponge à récurer ou avec des
produits abrasifs. Frotter la cheminée en acier inoxydable avec un
nettoyant pour acier inoxydable.
Filtres métalliques
Le filtre doit être nettoyé une fois par mois (ou lorsque le système
d’indication de saturation des filtres – si prévu sur le modèle possédé
– indique cette nécessité) avec des détergents non agressifs, à la main
ou dans le lave-vaisselle à faibles températures et cycle rapide. Placez
les filtres en mettant les ouvertures vers le bas dans le lave-vaisselle
pour permettre à l’eau de s’écouler. Les produits d’entretien donnent
aux filtres en aluminium une couleur terne. Cela est tout à fait normal.
ENTRETIEN

FR 7
Filtres
Elimination des filtres
Coupt ! Débrancher la fiche de prise de courant ou mettre
le disjoncteur en position d’interruption du courant. Retirer un Filtre à la
fois, en intervenant sur les crochets spécialement prévus.
Filtres à charbon
Remplacement des filtres à charbon
Vous devez utiliser le filtre à charbon lorsque la hotte n’est raccordée à
aucun conduit.
Placez le filtre à charbon
1. Enlevez les filtres à graisse.
2. Fixez les filtres à charbon au moteur.
3. Placez les filtres à graisse.
Remarque :
• Le charbon de bois activé sature après une utilisation plus ou moins
prolongée, selon le type de cuisson et la fréquence de nettoyage du
filtre à graisse.
• Dans tous les cas, le filtre à charbon doit, cependant, être remplacé
au moins tous les 4 mois.
• Les filtres à charbon actif ne sont pas lavables et donc pas
réutilisables. Le charbon actif saturé est polluant, donc remplacez le
filtre à temps.
Changement d’ampoules
Les commandes LED défectueuses doivent être remplacées
par un installateur professionnel.
ENTRETIEN

FR 8
INSTALLATION
Généralités
Le raccordement électrique de cet appareil doit être effectué par un
installateur agréé, qui connaît et applique les normes de sécurité en
vigueur. Cet appareil est conformément aux directives Européens.
Important:
• La distance entre le point le plus bas de la hotte aspirante et la
plaque de cuisson doit être d’au moins 65 cm. Sur les taques de
cuisson électriques, céramique ou à induction, cette distance doit
être d’au moins 50 cm.
• Si la hotte est raccordée à un conduit d’évacuation existant, aucun
autre appareil électroménager ne doit être raccordé au même
conduit (exemples : chauffe-eau, poêle).
• Ne pas oublier les règlements locaux en vigueur concernant
l’aération des appareils à gaz.
• Un conduit d’évacuation court et un nombre limité de coudes
assurent un meilleur fonctionnement de la hotte.
• Avant de commencer à percer, assurez vous qu’il ne passe pas
de conduites à l’endroit choisi.
• Le tuyau de connexion a un diamètre de 120 ou de 150 mm.
Il est conseillé d’utiliser aussi ces diamètres pour le tube
de connexion.
• Le matériel d’installation livré avec la hotte en question, est
approprié pour des murs en béton renforcé et en briques.
Certains types de murs demanderont des chevilles et des vis
spéciales.

FR 9
INSTALLATION
Connexion
Connexion électrique
L’appareil est construit en classe II, pour cela aucun cable ne doit
être connecté avec la prise terre.
Il faut s’assurer que la tension du réseau correspond à la valeur indiquée
à la plaque signalétique de la hotte. La connection avec le réseau
électrique doit être éxécutée comme suit:
BRUN = Phase L
BLEU = Phase N
Cette hotte aspirante est équipée d’une fiche de raccordement. Installez
la hotte de manière à ce que la prise soit accessible.
Placez la prise murale de préférence hors de vue et derrière la gaine
décorative.
Attention:
Pour le branchement fixe, veillez à ce que le câble d’alimentation soit
muni d’un interrupteur omnipolaire avec une distance de contact d’au
moins 3 mm.
max. 100 cm

FR 10
INSTALLATION
Montage
Perçage du Plan de support et Montage de la Hotte
• Le Plan de support de la Hotte doit être monté plus en haut de
135 mm. par rapport au Plan inférieur des Armoires murales.
• Percer un trou de ø 4,5 mm. sur le support, en utilisant le Gabarit
de perçage fourni avec l’appareil.
• Percer un trou de ø 150 mm. sur le Plan de support, en utilisant le
Gabarit de perçage fourni avec l’appareil.
• Fixer à l’aide des 4 Vis ‘12a’ (4,2 x 44,4) fournies avec l’appareil.
Pose de la hotte dans une armoire sans planches
• Avec une scie, créez une ouverture de 510 x 265 cm dans le
plancher de l’armoire.
• Fixez la hotte dans l’ouverture de l’armoire au moyen de 2 leviers
de serrage.
• Si l’armoire n’a pas de plancher, utilisez les étriers de suspension et
les leviers de serrage fournis avec la la hotte pour la fixer.
Profil de fermeture
• Il est possible de boucher l’espace entre le rebord de la Hotte et la
Paroi du fond, en appliquant le Profil ‘20’ fourni avec l’appareil, à
l’aide des Vis déjà prévus à cet effet.
15
264
510
2x
