Inleiding
Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van
alle mogelijkheden die dit toestel u biedt. U vindt informatie voor uw
veiligheid en over het onderhoud van het toestel.
Bewaar de gebruiksaanwijzing en het installatievoorschrift. Een
eventueel volgende gebruiker van dit toestel kan daar zijn voordeel
mee doen.
Lees voor gebruik eerst de separate
veiligheidsinstructies.
Op onze website kunt u de meest recente versie van de
gebruiksaanwijzing vinden.
Beschrijving

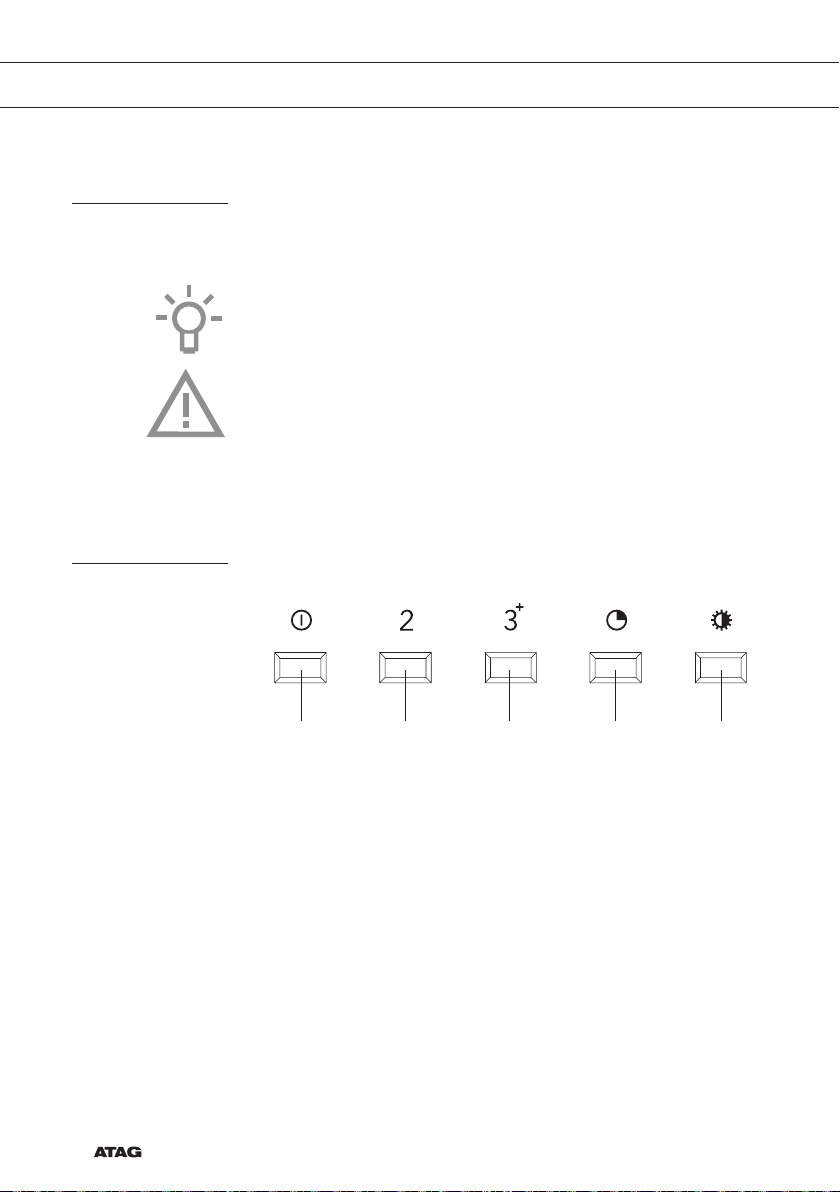

1 2 3 4 5
1. Aan-/uittoets (snelheid 1)
2. Snelheidstoets 2
3. Snelheidstoets 3 en intensiefstand
4. Timertoets
5. Verlichtingstoets
UW AFZUIGKAP

NL 5
Bediening
Afzuigkap in- en uitschakelen
1. Druk op de aan-/uittoets.
De aan-/uittoets wordt verlicht.
De afzuigkap schakelt in op stand 1.
2. Druk nogmaals op de aan-/uittoets.
Er klinkt een dubbel geluidssignaal en de afzuigkap schakelt uit.
Als stand 2, 3 of de intensiefstand ingeschakeld is, dan schakelt
de bediening eerst stand 1 in. Druk daarna nogmaals op de
aan-/uittoets om de afzuigkap uit te schakelen.
Snelheid verhogen
1. Druk op snelheidstoets 2 of 3.
De snelheidstoets wordt verlicht.
De afzuigkap schakelt over op de gekozen snelheid.
Intensiefstand inschakelen
Voor de intensieve zuigkracht wordt automatisch een timerfunctie
gebruikt. De tijdsduur is 4 minuten, na afloop ervan schakelt de
afzuigkap over naar snelheid 2.
1. Druk op de aan-/uittoets.
De aan-/uittoets wordt verlicht.
De afzuigkap schakelt in op stand 1.
2. Druk op snelheidstoets 3.
Snelheidstoets 3 wordt verlicht.
3. Druk nogmaals op snelheidstoets 3.
Snelheidstoets 3 gaat knipperen
De intensiefstand is ingeschakeld.
Druk op de aan-/uittoets of op een andere snelheidstoets om de
intensiefstand voortijdig te beeindigen.
GEBRUIK

NL 6
GEBRUIK
Verlichting in- en uitschakelen
1. Druk op de verlichtingstoets.
De verlichtingstoets wordt verlicht.
De verlichting gaat branden.
2. Druk nogmaals op de verlichtingstoets.
De verlichting gaat uit.
Timer inschakelen
1. Schakel de afzuigkap in met snelheid 1, 2 of 3.
2. Druk op de timertoets.
De timertoets knippert en er klinkt een enkel geluidssignaal.
De timer voor de motor wordt geactiveerd; na 10 minuten gaat de
afzuigkap uit.
Druk op de timertoets om de timer voortijdig te beeindigen.
Clean Air functie inschakelen
1. Druk tegelijkertijd op de aan-/uittoets en op de gewenste
snelheidstoets 2, 3 of de timertoets (voor snelheid 1).
De betreffende toets wordt verlicht.
2. Druk daarna, binnen vijf seconden, normaals op de aan-/uittoets.
De Clean Air functie is geactiveerd.
De afzuigkap wordt 24 uur lang elk uur 10 minuten ingeschakeld.
De snelheidstoets knippert tijdens het afzuigen.
Na 10 minuten schakelt de afzuigkap uit.
De Clean Air functie kan niet gebruikt worden als de intensiefstand
is geselecteerd.
Vetfilter reinigingsindicatie
Na 100 uur gebruik van de afzuigkap klinkt tijdens gebruik er
periodiek een geluidssignaal. De aan-/uittoets knippert continu bij het
uitschakelen van de afzuigkap. Het vetfilter moet gereinigd worden.
• Om de reinigingsindicatie te resetten moet u, bij een uitgeschakelde
afzuigkap, tweemaal de aan-/uittoets indrukken.
U hoort drie seconden lang een geluidssignaal ter bevestiging.
Na 20 uur wordt de reinigingsindicatie van het filter automatisch
gereset.

NL 7
Koolstoffilter reinigingsindicatie
Na 200 uur gebruik van de afzuigkap klinkt er tijdens gebruik periodiek
een geluidssignaal indien de koolstoffilter vervuilingsindicatie is
geactiveerd. De verlichtingstoets knippert continu bij het uitschakelen
van de afzuigkap. Het koolstoffilter moet gereinigd of vervangen
worden.
• Om de reinigingsindicatie te resetten moet u, bij een uitgeschakelde
afzuigkap, tweemaal de verlichtingstoets indrukken.
U hoort drie seconden lang een geluidssignaal ter bevestiging.
Na 20 uur wordt de reinigingsindicatie van het filter automatisch
gereset.
Activering van de koolstoffilter reinigingsindicatie
In de standaard modus is de koolstoffilter reinigingsindicatie niet actief.
Indien de afzuigkap als recirculatiekap wordt gebruikt moet de
koolstoffilter reinigingsindicatie geactiveerd worden.
1. Zet de afzuigkap en de verlichting uit.
2. Houd de timertoets gedurende vijf seconden ingedrukt.
De verlichtingstoets wordt vijf seconden verlicht ter bevestiging.
Uitschakeling van de koolstoffilter reinigingsindicatie:
1. Zet de afzuigkap en de verlichting uit.
2. Houd de timertoets gedurende vijf seconden ingedrukt.
De aan-/uittoets wordt vijf seconden verlicht ter bevestiging.
GEBRUIK

NL 8
Reinigen
Attentie! Koppel, voor ieder onderhoud, eerst de afzuigkap van het
elektriciteitsnet af door de stekker uit het stopcontact te verwijderen of
door de hoofdschakelaar van de woning uit te schakelen. De kap moet
regelmatig schoon gemaakt worden, zowel van binnen als van buiten
(tenminste met dezelfde regelmaat waarmee de vetfilters gereinigd
worden). Gebruik geen producten die schuurmiddelen bevatten.
Gebruik geen alcohol!
Attentie! Als u deze aanwijzingen met betrekking tot het reinigen van
het apparaat en het reinigen of vervangen van de filters niet opvolgt,
kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen!
De fabrikant is niet aansprakelijk voor schade aan de motor of schade
ten gevolge van brand die het gevolg zijn van ondeskundig onderhoud
of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.
Afzuigkap
Maak de afzuigkap schoon met een sopje en een zachte doek.
Daarna met schoon water nabehandelen. Gebruik geen agressieve
schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de
afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.
Roestvrijstalen schouwkappen
Behandel roestvrijstalen schouwkappen niet met schuursponsjes of
andere schuurmiddelen. Behandel na met een niet schurend, niet
polijstend middel en poets met de structuur van het roestvrijstaal mee.
Metalen vetfilters
Metalen vetfilters moeten eenmaal per maand worden gereinigd (of
als de filter reinigingsindicatie – indien aanwezig op het model – dit
aangeeft) met neutrale reinigingsmiddelen, bij voorkeur met de hand
of in de vaatwasmachine op lage temperaturen en met een kort
programma. Plaats de vetfilters met de openingen naar beneden in de
vaatwasmachine zodat het water eruit kan lopen. Aluminiumkleurige en
zwarte vetfilters worden door de reinigingsmiddelen in de vaatwasser
dof. Dit is normaal en beïnvloedt de werking niet.
ONDERHOUD

NL 9
Vetfilters
Vetfilters verwijderen
Schakel de netspanning uit! Neem de stekker uit het stopcontact of zet
de schakelaar in de meterkast op nul. Verwijder de filters één voor één
door aan de hiervoor bestemde hendeltjes te trekken.
Koolstoffilters
Het koolstoffilter reinigen of vervangen
Gebruik een koolstoffilter als de afzuigkap niet is aangesloten op een
afvoerkanaal.
Belangrijk:
• Het regenereerbare actieve koolstoffilter kan met de hand worden
gewassen, of in de vaatwasser bij een maximumtemperatuur van
65 °C. De wasbeurt moet uitgevoerd worden zonder vaat en zonder
vaatwasmiddel. Gebruik geen schoonmaakmiddelen!
• Verwijder overtollig water. Let op dat het filter niet beschadigd
raakt.
• Laat het filter in de oven gedurende minstens 1 uur drogen bij een
maximum temperatuur van 80 °C. Na uiterlijk 3 jaar (of wanneer
het filter beschadigd is of niet meer goed werkt) moet het filter
vervangen worden.
• Het is belangrijk dat de vetfilters en het regenereerbare actieve
koolstoffilter goed droog zijn voordat u ze plaatst.
ONDERHOUD

NL 10
Plaatsen van het koolstoffilter
• Open het frontpaneel en verwijder het vetfilter.
• Centreer het koolstoffilter op het motorhuisdeksel en bevestig deze
door het filter een slag te draaien.
De werking:
• Bij toepassing van een koolstoffilter ontstaat er meer geluid dan bij
het gebruik van de afzuigkap met een afvoer.
• De werking van het koolstoffilter is optimaal bij een lagere
motorsnelheid. Vermijd daarom de intensiefstand.
• Draag zorg voor de juiste verwerking van het oude koolstoffilter,
doe deze bij het restafval.
Verlichting
Deze afzuigkap is uitgevoerd met een lichtsysteem. Dit
lichtsysteem mag alleen vervangen worden door een erkend
installateur. Vervang het niet zelf.
De lamp in dit huishoudelijke apparaat is uitsluitend bedoeld voor
verlichting van dit apparaat. De lamp is niet geschikt voor de
verlichting van een huishoudelijke ruimte.
ONDERHOUD

NL 11
INSTALLATIE
Algemeen
De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd
door een erkend installateur, die de juiste veiligheidsvoorschriften kent
en toepast. Het apparaat voldoet aan de Europese voorschriften.
Belangrijk om te weten:
• De afstand tussen het laagste punt van de afzuigkap en een
gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische,
keramische of inductiekookplaat moet deze afstand minimaal
60 cm zijn.
• Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal,
mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals
een geiser of kachel).
• Neem de plaatselijk geldende voorschriften in acht met betrekking
tot de beluchting van gasapparaten.
• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de
werking van de afzuigkap.
• Controleer voordat u met boren begint of er geen
installatieleiding(en) aanwezig is (zijn).
• De aansluitpijp van de schouwkap heeft een diameter van 120 mm.
Het beste is de afvoerpijp ook met deze diameter uit te voeren.

NL 12
INSTALLATIE
Elektrische aansluiting
Dit toestel is voorzien van een geaarde stekker welke op een
geaarde wandcontactdoos aangesloten dient te worden.
Controleer of de op het typeplaatje vermelde spanning overeen komt
met de spanning van de huisinstallatie. De aansluiting op het
elektriciteitsnet moet als volgt uitgevoerd worden:
BRUIN = L fase
BLAUW = N nul
GROEN/GEEL = Aarde
Deze afzuigkap is voorzien van een aansluitstekker. Installeer
de afzuigkap zodanig dat de stekker bereikbaar is. Plaats de
wandcontactdoos bij voorkeur uit het zicht, achter de sierkoker.
Let op: Als u een vaste aansluiting maakt moet u ervoor zorgen dat er
een omnipolaire schakelaar met een contactafstand van minimaal 3 mm
in de toevoerleiding wordt aangebracht.
max. 140 cm
Montage van de afzuigkap
De laatste pagina’s van deze gebruiksaanwijzing tonen de stappen
voor de montage van de afzuigkap.

NL 13
BIJLAGE
Verpakking en toestel afvoeren
Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame
materialen. Dit toestel moet aan het eind van zijn levenscyclus op
verantwoorde wijze worden afgevoerd. De overheid kan u
hieromtrent informatie verschaffen.
De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:
• karton;
• polyethyleenfolie (PE);
• CFK-vrij polystyreen (PS-hardschuim).
Deze materialen op verantwoorde wijze en conform de
overheidsbepalingen afvoeren.
Om op de verplichting tot gescheiden verwerking van elektrische
huishoudelijke apparatuur te wijzen, is op het product het symbool
van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het
apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil
mag worden gevoegd. Het toestel moet naar een speciaal centrum voor
gescheiden afvalinzameling van de gemeente worden gebracht of naar
een verkooppunt dat deze service verschaft.
Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijk
negatieve gevolgen voor het milieu en de gezondheid die door een
ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen
waaruit het apparaat bestaat, teruggewonnen kunnen worden om een
aanmerkelijke besparing van energie en grondstoffen te verkrijgen.
Conformiteitsverklaring
Wij verklaren dat onze producten voldoen aan de van toepassing zijnde
Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zijn
vermeld in de normen waar naar wordt verwezen.

NL 14

FR 3
CONTENU
Votre hotte cheminée
Introduction 4
Description 4
Utilisation
Commande 5
Entretien
Nettoyage 8
Filtre à graisse 9
Filtres à charbon 9
Éclairage 10
Installation
Généralités 11
Connexion électrique 12
Montage de la hotte cheminée 12
Annexe
Mise au rebut de l’appareil et de l’emballage 13
Installation
Montage de la hotte cheminée 14

FR 4
Introduction
Ce mode d’emploi offre une vue d’ensemble rapide de toutes les
fonctions de l’appareil. Il contient des informations relatives aux
consignes de sécurité et à l’entretien de l’appareil.
Conservez ce mode d’emploi et le guide d’installation.
Ils peuvent être utiles aux futurs utilisateurs de l’appareil.
Veuillez lire les consignes de sécurité fournies
séparément avant la première utilisation de
l’appareil !
Vous pouvez trouver la version la plus récente de le mode d’emploi sur
notre site Web.
Description
1 2 3 4 5
1. Touche marche / arrêt (vitesse 1)
2. Touche de vitesse 2
3. Touche de vitesse 3 et mode intensif
4. Touche minuterie
5. Touche d’éclairage
VOTRE HOTTE CHEMINÉE

FR 5
UTILISATION
Commande
Marche/Arrêt de la hotte aspirante
1. Appuyez sur la touche marche/arrêt.
La touche marche/arrêt s’éclaire.
La hotte aspirante s’allume en position 1.
2. Appuyez à nouveau sur la touche marche/arrêt.
Un double signal sonore retentit et la hotte aspirante s’éteint.
Si la position 2 ou 3 ou le mode intensif est activé, la commande
active d’abord la position 1. Appuyez ensuite à nouveau sur la
touche marche/arrêt pour éteindre la hotte aspirante.
Augmenter la vitesse
1. Appuyez sur la touche de vitesse 2 ou 3.
La touche de vitesse s’éclaire.
La hotte aspirante passe à la vitesse sélectionnée.
Activer le mode intensif
Une fonction de minuterie est automatiquement utilisée pour le mode
d’aspiration intensif. La durée est de 4 minutes, après quoi la hotte
aspirante passe en vitesse 2.
1. Appuyez sur la touche marche/arrêt.
La touche marche/arrêt s’éclaire.
La hotte aspirante s’allume en position 1.
2. Appuyez sur la touche de vitesse 3.
La touche de vitesse 3 s’éclaire.
3. Appuyez à nouveau sur la touche de vitesse 3.
La touche de vitesse 3 se met à clignoter.
Le mode intensif est activé.
Appuyez sur la touche marche/arrêt ou sur une autre touche de
vitesse pour mettre fin prématurément au mode intensif.

FR 6
Allumage et extinction de l’éclairage
1. Appuyez sur la touche de l’éclairage.
La touche de l’éclairage s’éclaire.
L’éclairage s’allume.
2. Appuyez à nouveau sur la touche de l’éclairage.
L’éclairage s’éteint.
Activation de la minuterie
1. Activez la hotte aspirante à la vitesse 1, 2 ou 3.
2. Appuyez sur la touche de la minuterie.
La touche de la minuterie clignote et un signal sonore unique
retentit.
La minuterie du moteur est activée; après 10 minutes, la hotte
aspirante s’éteint.
Appuyez sur la touche de la minuterie pour mettre fin
prématurément à la minuterie.
Activation de la fonction Air pur [Clean air]
1. Appuyez simultanément sur la touche marche/arrêt et sur la touche
de vitesse 2, 3 ou sur la touche de minuterie (pour la vitesse 1).
La touche correspondante s’éclaire.
2. Puis, dans les cinq secondes, appuyez à nouveau sur la touche
marche/arrêt.
La fonction Air pur [Clean air] est activée.
La hotte aspirante est activée pendant 10 minutes toutes les heures
pendant 24 heures.
La touche de vitesse clignote pendant l’extraction.
Après 10 minutes, la hotte aspirante s’éteint.
La fonction Air pur [Clean air] ne peut pas être utilisée lorsque le
mode intensif est sélectionné.
Indicateur de nettoyage du filtre à graisse
Après 100 heures d’utilisation de la hotte aspirante, un signal sonore
retentit périodiquement pendant le fonctionnement. La touche marche/
arrêt clignote en permanence lorsque la hotte aspirante est éteinte. Le
filtre à graisse doit être nettoyé.
• Pour réinitialiser l’indicateur de nettoyage, appuyez deux fois sur la
touche marche/arrêt alors que la hotte aspirante est éteinte.
Vous entendrez un signal sonore de trois secondes en guise de
confirmation.
Après 20 heures, l’indicateur de nettoyage du filtre se réinitialise
automatiquement.
UTILISATION

FR 7
Indicateur de nettoyage du filtre à charbon
Après 200 heures d’utilisation de la hotte aspirante, un signal sonore
retentit périodiquement pendant l’utilisation si l’indicateur de saturation
du filtre à charbon a été activé. La touche de l’éclairage clignote en
permanence lorsque la hotte aspirante est éteinte. Le filtre à charbon
doit être nettoyé ou remplacé.
• Pour réinitialiser l’indicateur de nettoyage, appuyez deux fois sur la
touche de l’éclairage alors que la hotte aspirante est éteinte.
Vous entendrez un signal sonore de trois secondes en guise de
confirmation.
Après 20 heures, l’indicateur de nettoyage du filtre se réinitialise
automatiquement.
Activation de l’indicateur de nettoyage du filtre à charbon
En mode standard, l’indicateur de nettoyage du filtre à charbon n’est
pas actif.
Si la hotte aspirante est utilisée comme hotte de recirculation,
l’indicateur de nettoyage du filtre à charbon doit être activé.
1. Éteignez la hotte aspirante et l’éclairage.
2. Appuyez sur la touche de la minuterie et maintenez-la enfoncée
pendant cinq secondes.
La touche de l’éclairage s’allume pendant cinq secondes en guise
de confirmation.
Désactivation de l’indicateur de nettoyage du filtre à charbon:
1. Éteignez la hotte aspirante et l’éclairage.
2. Appuyez sur la touche de la minuterie et maintenez-la enfoncée
pendant cinq secondes.
La touche marche/arrêt s’allume pendant cinq secondes en guise
de confirmation.
UTILISATION

FR 8
Nettoyage
Attention! Avant tout entretien, déconnectez l’alimentation électrique
de la hotte, soit en débranchant la fiche, soit en coupant le courant
au niveau du disjoncteur. La hotte doit être nettoyée régulièrement, à
l’intérieur comme à l’extérieur (au moins aussi souvent que les filtres à
graisse). N’utilisez aucun produit abrasif.
N’utilisez pas d’alcool!
Attention! Si vous ne respectez pas ces instructions de nettoyage de
l’appareil et de nettoyage ou remplacement des filtres, vous risquez un
incendie. Respectez scrupuleusement ces instructions!
Le fabriquant décline toute responsabilité en cas de dommages au
moteur ou de dommages d’incendie qui résulteraient d’un mauvais
entretien ou du non-respect des instructions de sécurité exposées
ci-avant.
Hotte aspirante
Nettoyez la hotte à l’eau savonneuse, avec un chiffon doux. Rincez à
l’eau claire. N’utilisez pas de produits d’entretien agressifs comme de la
soude de ménage. Le revêtement de votre hotte restera brillant si vous
le cirez de temps en temps.
Hottes en inox
Les hottes en inox ne doivent pas être nettoyées au moyen d’éponges
métalliques ou de produits récurants ou abrasifs. Utilisez un produit
non récurant, non abrasif, et frottez dans le sens de la structure de
l’inox.
Filtres à graisse métalliques
Les filtres métalliques doivent être nettoyés une fois par mois (ou
lorsque le système d’indication de saturation des filtres - si existant
- l’indique) avec un détergent neutre, de préférence à la main, soit au
lave-vaisselle, à basse température et en utilisant un programme court.
Les filtres à graisse doivent être placés dans le lave-vaisselle avec
l’ouverture vers le bas, afin que l’eau puisse s’en écouler. Lorsque
des filtres à graisse en aluminium et noir sont mis au lave-vaisselle,
les produits de nettoyage les ternissent. Ce phénomène est normal et
n’influence pas leur fonctionnement.
ENTRETIEN
