INHOUD

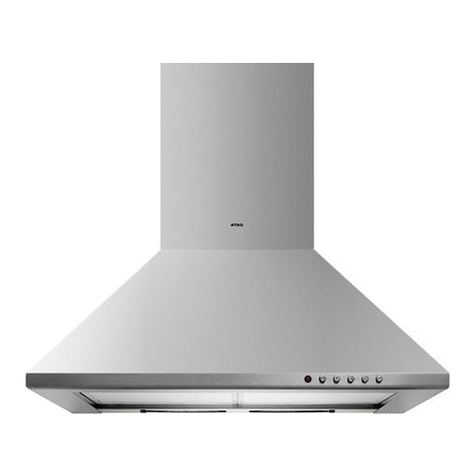

Uw schouwkap
Beschrijving 4
Inleiding 4
Veiligheid
Afvoersystemen 5
Gebruik
Bediening 6
Onderhoud
Reinigen 7
Vetfilters 8
Geurfilters 8
Verlichting 9
Installatie
Algemeen 10
Elektrische aansluiting 11
Montage van de schouwkap 12
Milieuaspecten
Afvoer van het apparaat en de verpakking 13

NL 4
Inleiding
Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van
alle mogelijkheden die dit toestel u biedt. U vindt informatie voor uw
veiligheid en over het onderhoud van het toestel.
Bewaar de gebruiksaanwijzing en het installatievoorschrift.
Een eventueel volgende gebruiker van dit toestel kan daar zijn
voordeel mee doen.
Lees eerst de afzonderlijke veiligheidsinstructies
voordat u het apparaat gaat gebruiken!
Beschrijving

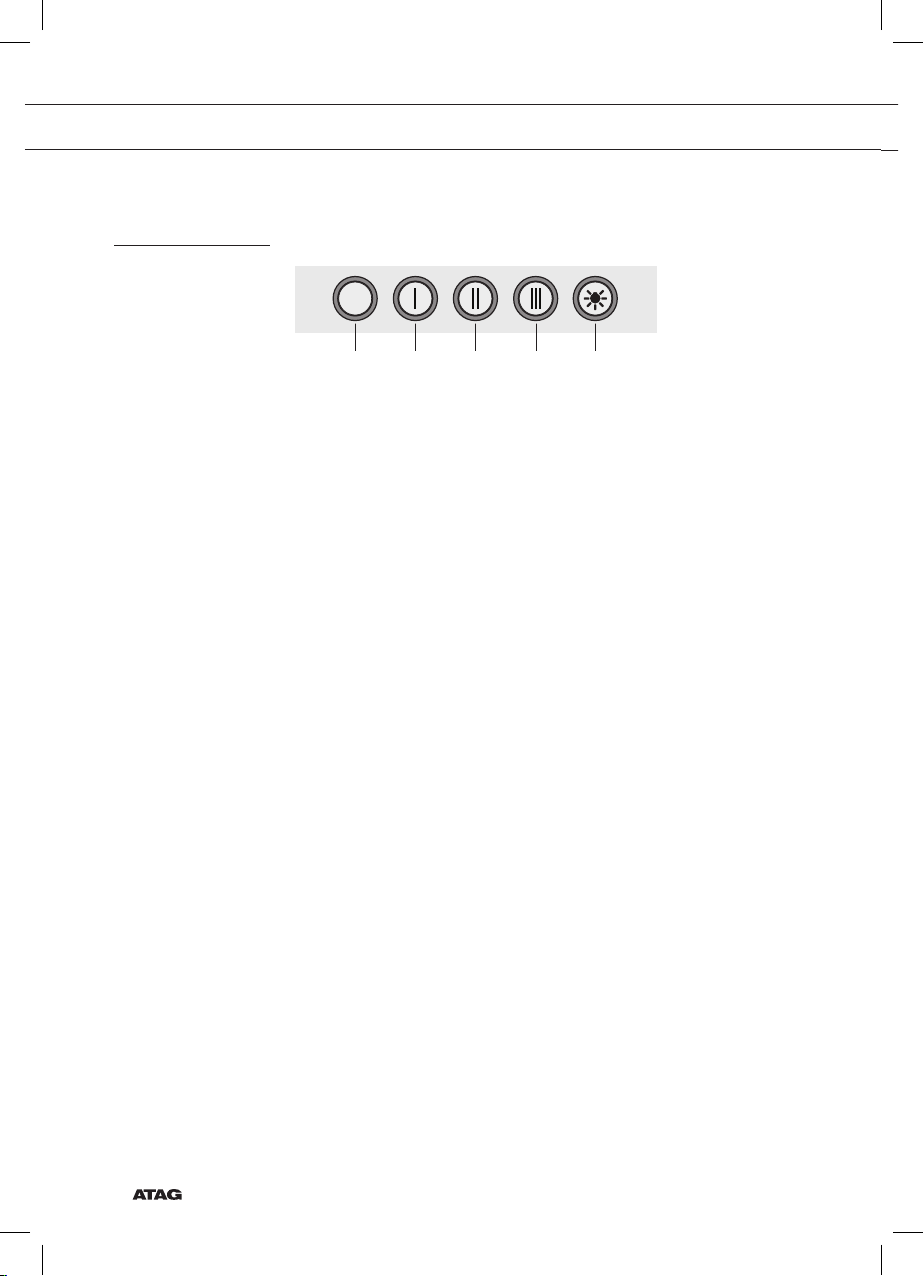

1. Uit-schakelaar
2. Ventilatorstand 1
3. Ventilatorstand 2
4. Ventilatorstand 3
5. Verlichting aan/uit
UW SCHOUWKAP
0
4
35 2
1

NL 5
Afvoersystemen
De afzuigkap kan, afhankelijk van
het model, op twee manieren worden
aangesloten:
1. Als afzuigkap op een afvoerkanaal.
▷De aangezogen en gefilterde
kookdampen worden naar buiten
afgevoerd. Dit is de beste manier!
2. Als recirculatie afzuigkap.
▷De vetdeeltjes en de geur uit de
aangezogen kookdampen worden
gefilterd.
De aangezogen lucht wordt niet
afgevoerd maar teruggeblazen in de
keuken.
▷U moet dan wel geurfilters plaatsen.
Let op! Geurfilters moeten apart besteld worden.
VEILIGHEID

NL 6
Bediening
Ventilator in- en uitschakelen
1. Druk op de snelheidstoetsen (2, 3 of 4).
▷De afzuigkap schakelt in op de corresponderende stand.
2. Druk op de uitschakeltoets (1).
▷De ventilator schakelt uit.
Verlichting in- en uitschakelen
1. Druk op de verlichtingstoets (5).
▷De verlichting gaat branden.
2. Druk nogmaals op de verlichtingstoets (5).
▷De verlichting gaat uit.
GEBRUIK
0
4
35 2
1

NL 7
Reinigen
Attentie!
• Maak, voor ieder onderhoud, eerst de afzuigkap spanningsloos
door de stekker te verwijderen uit het stopcontact of door de
hoofdschakelaar van de woning uit te schakelen.
• De kap moet regelmatig schoon gemaakt worden, zowel binnen
als buiten (tenminste met dezelfde regelmaat waarmee de vetfilters
gereinigd worden).
• Als u deze aanwijzingen met betrekking tot het reinigen van het
apparaat en het reinigen of vervangen van de filters niet opvolgt,
kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen!
• De fabrikant is niet aansprakelijk voor schade aan de motor
of schade ten gevolge van brand die het gevolg zijn van
ondeskundig onderhoud of niet opvolgen van de bovengenoemde
veiligheidsvoorschriften.
Afzuigkap
• Maak de afzuigkap schoon met een sopje en een zachte doek.
Daarna met schoon water nabehandelen.
• Gebruik geen alcohol of producten die schuurmiddelen bevatten.
• Gebruik geen agressieve schoonmaakmiddelen zoals bijvoorbeeld
soda. Het lakwerk van de afzuigkap blijft mooi als u zo nu en dan
de lak met was inwrijft.
Roestvrijstalen schouwkappen
• Behandel roestvrijstalen schouwkappen niet met schuursponsjes of
andere schuurmiddelen.
• Behandel na met een niet schurend, niet polijstend middel en poets
met de structuur van het roestvrijstaal mee.
Metalen vetfilters
• Reinig metalen vetfilters minimaal eenmaal per maand.
• Reinig de filters met de hand of in de vaatwasmachine op lage
temperaturen en met een kort programma.
• Plaats de vetfilters met de openingen naar beneden in de
vaatwasmachine zodat het water eruit kan lopen.
• Aluminium vetfilters worden door de reinigingsmiddelen in de
vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.
ONDERHOUD

NL 8
Vetfilters
Vetfilters verwijderen
1. Trek het vetfilter aan de hendel naar u toe en kantel het naar voren
omlaag.
Geurfilters
Gebruik geurfilters als de afzuigkap niet is aangesloten op een
afvoerkanaal.
1. Verwijder de vetfilters.
2. Bevestig de geurfilters aan de motor.
3. Plaats de vetfilters weer terug.
Belangrijk:
De regenereerbare actieve geurfilters kunnen met de hand worden
gewassen, of in de vaatwasser bij een maximumtemperatuur van
65 °C. De wasbeurt moet uitgevoerd worden zonder vaat en zonder
vaatwasmiddel. Gebruik geen schoonmaakmiddelen!
Verwijder overtollig water. Let op dat de filters niet beschadigd raken.
Laat de filters in de oven gedurende minstens 1 uur drogen bij een
maximum temperatuur van 80 °C. Na uiterlijk 3 jaar (of wanneer de
filters beschadigd zijn) moeten de filters vervangen worden.
Het is belangrijk dat de vetfilters en de regenereerbare actieve
geurfilters goed droog zijn voordat u ze plaatst.
De werking:
• Bij toepassing van geurfilters ontstaat er meer geluid dan bij het
gebruik van de afzuigkap met een afvoer.
• De werking van de geurfilters is optimaal bij een lagere
motorsnelheid.
ONDERHOUD

NL 9
Verlichting
Lampen vervangen
• De afzuigkap is uitgerust met LED-verlichting.
• LED-lampen garanderen een optimale verlichting, een levensduur
die tien keer langer is dan bij conventionele lampen en een
energiebesparing van tot wel 90%.
Neem contact op met de technische afdeling indien de
LED-verlichting vervangen dient te worden.
ONDERHOUD

NL 10
INSTALLATIE
Algemeen
De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd
door een erkend installateur, die de juiste veiligheidsvoorschriften kent
en toepast. Het apparaat voldoet aan de Europese voorschriften.
Belangrijk om te weten:
• De afstand tussen het laagste punt van de afzuigkap en een
gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische,
keramische of inductiekookplaat moet deze afstand minimaal
55 cm zijn.
• Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal,
mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals
een geiser of kachel).
• Neem de plaatselijk geldende voorschriften in acht met betrekking
tot de beluchting van gasapparaten.
• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de
werking van de afzuigkap.
• Controleer voordat u met boren begint of er geen
installatieleiding(en) aanwezig is (zijn).
• De aansluitpijp van de schouwkap heeft een diameter van 120
of 150 mm. Het beste is de afvoerpijp met de grootst mogelijke
diameter uit te voeren.
• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is
geschikt voor versterkt beton en bakstenen muren. Voor bepaalde
wanden heeft u speciale pluggen en schroeven nodig.

NL 11
INSTALLATIE
Aansluiting
Elektrische aansluiting
• Dit is een (isolatie) klasse I toestel.
• Dit toestel is voorzien van een geaarde stekker welke op een
geaarde wandcontactdoos aangesloten dient te worden.
Controleer of de op het typeplaatje vermelde spanning overeenkomt met
de spanning van de huisinstallatie.
De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:
• BRUIN = L fase
• BLAUW = N nul
• GROEN/GEEL = Aarde
Deze afzuigkap is voorzien van een aansluitstekker. Installeer
de afzuigkap zodanig dat de stekker bereikbaar blijft. Plaats de
wandcontactdoos bij voorkeur uit het zicht, achter de sierkoker.
Let op:
Als u een vaste aansluiting maakt moet u ervoor zorgen dat er een
omnipolaire schakelaar met een contactafstand van minimaal 3 mm in
de toevoerleiding wordt aangebracht.
max 130 cm

NL 12
INSTALLATIE
Montage

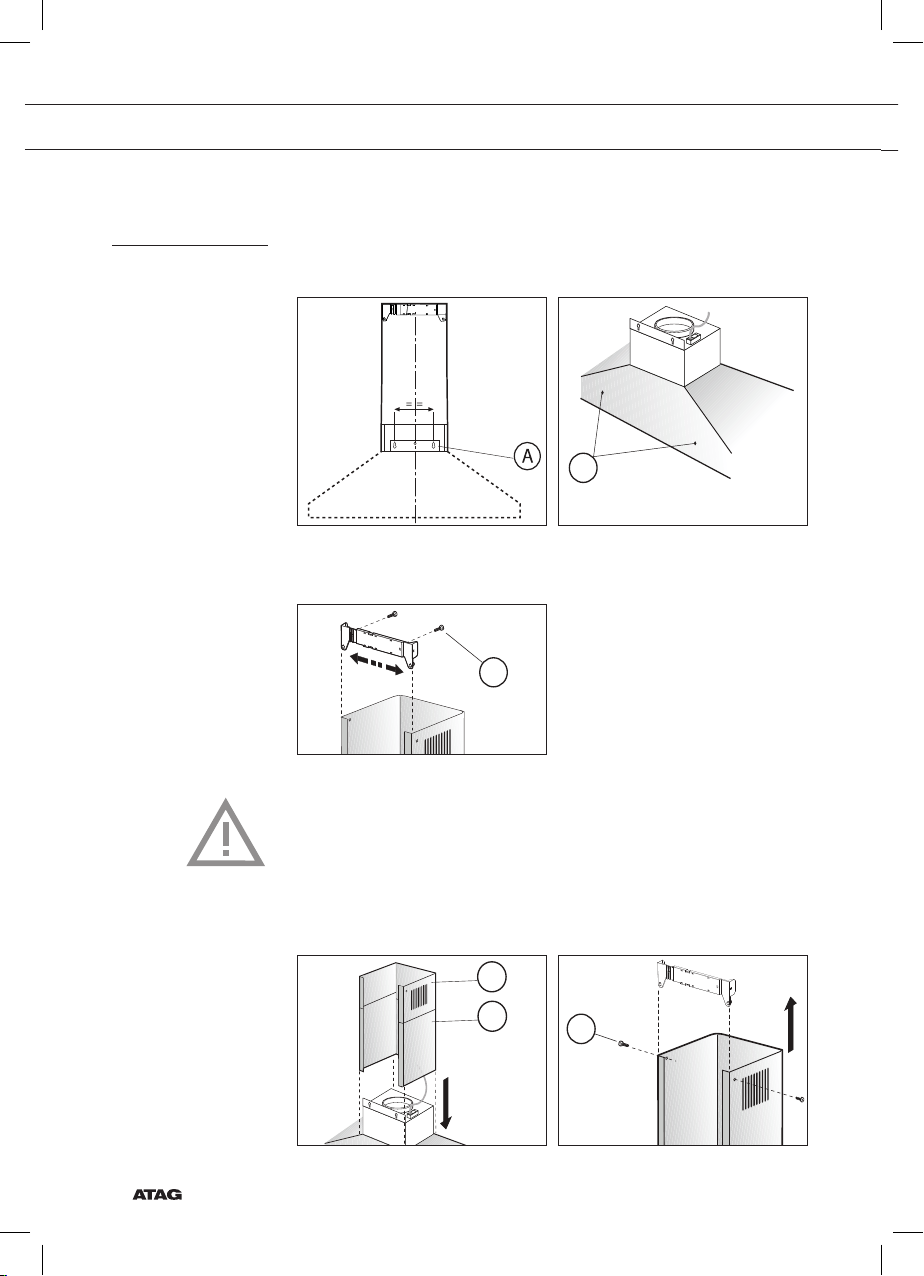

1. Schroef de afzuigkap op de muur met de pluggen en schroeven (A).
2. Fixeer de afzuigkap hierna door de schroeven (B) te plaatsen.
3. Plaats de bevestigingsbeugel van de bovenste koker op de
muur (C).
4. Sluit de afvoerpijp aan.
5. Steek de stekker in de wandcontactdoos.
▷Zorg dat er geen spanning op de wandcontactdoos staat!
6. Plaats de bovenste koker (D) in de onderste koker (E).
7. Laat de kokers verzinken in de afzuigkap.
8. Klap de bovenste koker om de wandbeugel en schroef deze vast
aan de bevestigingsbeugel met de schroeven (F).
C
D
E
B
F

NL 13
MILIEUASPECTEN
Afvoer van het apparaat en de verpakking
Dit product is gemaakt van duurzame materialen. Aan het einde van zijn
nuttige leven moet het apparaat echter op een verantwoorde manier
worden afgevoerd. De overheid kan u hierover informeren.
De verpakking van het apparaat kan worden gerecycled. Er is
gebruikgemaakt van de volgende materialen:
• karton;
• polyethyleenfolie (PE);
• CFC-vrij polystyreen (hard PS-schuim).
Gooi deze materialen op een verantwoorde manier weg conform de
wettelijke bepalingen.
Op het product staat een pictogram van een afvalcontainer met een
kruis erdoor. Dit geeft aan dat huishoudelijke apparatuur afzonderlijk
moet worden afgevoerd. Het apparaat mag aan het einde van zijn
nuttige leven dan ook niet worden verwerkt via de normale afvalstroom.
U moet het inleveren bij een gemeentelijk afvalinzamelingspunt of bij
een verkooppunt dat dit voor u aanbiedt.
Door huishoudelijke apparatuur afzonderlijk in te zamelen, wordt
voorkomen dat het milieu en de volksgezondheid schade wordt
berokkend. De materialen die bij de vervaardiging van dit apparaat zijn
gebruikt, kunnen worden hergebruikt en dat betekent een aanzienlijke
besparing in energie en grondstoffen.
Verklaring van overeenstemming
Wij verklaren hierbij dat onze producten voldoen aan de betreffende
Europese richtlijnen, normen en voorschriften, alsook aan alle vereisten
in de normen waarnaar wordt verwezen.

NL 14

FR 3
SOMMAIRE
Votre hotte cheminée
Description 4
Introduction 4
Sécurité
Systèmes d’évacuation 5
Utilisation
Commandes 6
Entretien
Nettoyage 7
Filtres à graisse 8
Filtres à odeur 8
Eclairage 9
Installation
Généralités 10
Raccordement électrique 11
Montage 12
Environnement
Que faire de l’emballage et de l’appareil usé 13

FR 4
Introduction
Ce mode d’emploi offre une vue d’ensemble rapide de toutes les
fonctions de l’appareil. Il contient des informations relatives aux
consignes de sécurité et à l’entretien de l’appareil.
Conservez ce mode d’emploi et le guide d’installation.
Ils peuvent être utiles aux futurs utilisateurs de l’appareil.
Veuillez lire les consignes de sécurité fournies
séparément avant d’utiliser l’appareil !
Description
1. Commutateur d’arrêt
2. Ventilateur position 1
3. Ventilateur position 2
4. Ventilateur position 3
5. Marche/arrêt de l’éclairage
VOTRE HOTTE CHEMINÉE
0
4
35 2
1

FR 5
Systèmes d’évacuation
En fonction du modèle, la hotte aspirante
peut être raccordée de deux manières :
1. A un conduit.
Les vapeurs de cuisson extraites par
aspiration sont évacuées vers l’extérieur
une fois les particules de graisse filtrées.
Cette méthode est préférable.
2. Par recyclage. Lorsque la hotte est
raccordée à une hotte de recyclage,
les particules grasses et les odeurs des
vapeurs de cuisson extraites sont filtrées.
L'air aspiré n'est pas évacué à l'extérieur,
mais recyclé dans la cuisine. Dans ce cas,
il convient d'installer les filtres à odeur.
Attention ! Les filtres à odeur doit être
commandé séparément.
SÉCURITÉ

FR 6
Commandes
Marche et arrêt de la ventilation
1. Appuyez sur la touche de vitesse (2, 3 ou 4).
▷La hotte aspirante est activée en fonction de la position
sélectionnée.
2. Appuyez sur la touche de désactivation (1).
▷Le ventilateur est désactivé.
Marche et arrêt de l’éclairage
1. Appuyez sur la touche d’éclairage (5).
▷L’éclairage s'allume.
2. Appuyez encore sur la touche d’éclairage (5).
▷L’éclairage s'éteint.
UTILISATION
0
4
35 2
1

FR 7
Nettoyage
Attention !
• Avant toute intervention d'entretien, isolez la hotte de l'alimentation
électrique en débranchant l'appareil ou en coupant le courant au
compteur.
• La hotte doit être nettoyée régulièrement (au moins aussi souvent
que les filtres à graisse), à l'intérieur comme à l'extérieur. Ne pas
utiliser de produit abrasif. Ne pas utiliser d’alcool !
• Le non respect des recommandations de base pour le nettoyage
de la hotte aspirante et le nettoyage/remplacement des filtres peut
être à l'origine d'un incendie. Nous conseillons par conséquent de
respecter ces instructions.
• Le constructeur décline toute responsabilité en cas de détérioration
du moteur ou d’incendie lié à un entretien négligé ou au non
respect des consignes de sécurité précédemment mentionnées.
Hotte aspirante
• Nettoyez la hotte aspirante avec de l'eau savonneuse et un chiffon
doux.
• Rincez ensuite à l'eau claire. N'utilisez pas de produits de nettoyage
agressifs comme la soude.
• Frottez la peinture de votre hotte à la cire pour qu'elle conserve son
brillant.
Hottes à cheminée en acier inoxydable
• Ne pas utiliser d'éponge à récurer.
• Frotter la cheminée en acier inoxydable avec un produit d'entretien
adapté à ce matériau.
Filtres à graisse métalliques
• Ils doivent être nettoyés une fois par mois.
• Nettoage avec des détergents non agressifs, à la main ou dans le
lave-vaisselle à faible température et cycle rapide.
• Les ouvertures doivent être orientées vers le bas dans le lave-
vaisselle pour permettre à l’eau de s’écouler.
• Les filtres en aluminium ternissent légèrement sous l'effet du
passage au lave-vaisselle. Ceci est normal et n'affecte pas leur
performance.
ENTRETIEN

FR 8
Filtres à graisse
Dépose des filtres à graisse
1. Tirez le filtre à graisse vers vous et inclinez-le vers l'avant et vers
le bas.
Filtres à odeur
Vous devez toujours utiliser les filtres à odeur lorsque la hotte n’est pas
raccordée à un conduit.
1. Dépose les filtres à graisse.
2. Fixez les filtres à odeur sur le moteur.
3. Remplacez les filtres à graisse.
Remarque :
Les filtres à odeur actif régénérable est lavable à la main ou au lave-
vaisselle à une température maximale de 65 °C. Le cycle de lavage
doit être effectué sans vaisselle et sans produit pour lave-vaisselle.
N’utilisez pas de produits nettoyants !
Ôtez tout excédent d’eau. Prenez soin de ne pas endommager les
filtres. Faites sécher les filtres dans le four pendant au moins 1 heure
à une température maximale de 80 °C. Vous devrez remplacer les
filtres après de trois ans maximum (ou si les filtres sont endommagés).
Il est important que les filtres à graisse et les filtres à odeur actif
régénérable soient complètement secs avant d’être remis en place.
Le fonctionnement :
• Une hotte aspirante utilisée avec les filtres à odeur est plus
bruyante qu’une hotte à évacuation extérieure.
• Le fonctionnement du filtres à odeur est optimal à une vitesse de
moteur plus lente.
ENTRETIEN
