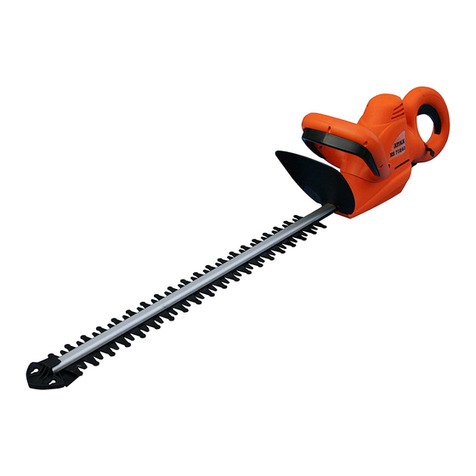

ATIKA HS 710 User manual

HS 710 / 61
Heckenschere
Originalbetriebsanleitung – Sicherheitshinweise – Ersatzteile Seite 7 - 11
Hedge trimmer
Original instructions – Safety instructions – Spare parts Page 12 – 16
Taille-haie
Notice originale – Consignes de sécurité – Pièces de rechange Page 17 - 21
Nůžky na živý plot
Originální návod k použití – Bezpečnostní pokyny – Náhradní díly Str 22 - 26
Hæksaks
Original brugsanvisning – Sikkerhedshenvisninger – Reservdeler Side 27 - 31
Sövénynyíró olló
Erediti használati utalítás – Biztonsági tudnivalók – Pótalkatrészek oldal 32 - 36
Škare za živicu
Originalne upute za rad – sigurnosne upute – rezervni dijelovi Strana 37 - 41
Tagliasiepi
Istruzioni originali – Indicazioni per la sicurezza – Pezzi di ricambio Pagina 42 -46
Heggeschaar
Oorspronkelijke gebruiksaanwijzing – Veiligheidsinstructies
Reserveonderdelen Blz. 47 - 51
Sekator
Instrukcja oryginalna – Wskazówki bezpieczeństwa – Części zamienne Stronie 52 - 56
Häcksax
Bruksanvisning i original – Säkerhetsanvisningar – Reservdelar Sidan 57 - 62
Záhradnícke nožnice
Originálný návod na použitie – Bezpečnostné pokyny – Náhradné dielce Strana 63 – 67
Škarje za živo mejo
Navodilo za uporabo – varnostni napotki – nadomestni deli Stran 68 - 72

Sie dürfen das Gerät nicht in Betrieb nehmen, bevor Sie diese Betriebsanleitung gelesen, alle angegebenen
Hinweise beachtet und das Gerät wie beschrieben montiert haben.
Anleitung für künftige Verwendungen aufbewahren.
Do not operate machine before having read the operating instructions, understood all the notes and assembly
the machine as described here.
Keep the instructions in a safe place for future use.
Vous ne devez pas mettre la machine en route avant d’avoir lu attentivement ce mode d’emploi, d’avoir observé
toutes les informations indiquées et d’avoir monté la machine comme décrit.
Conserver ces notice d’utilisation pour tout utilisateur futur.
Stroj nesmíte obsluhovat bez dokonalého prostudování tohoto návodu,respektování všech daných pokynůa
jeho řádného smontování.
Návod uschovejte pro případné další použití.
Anvend ikke apparatet, før De har læst betjeningsvejledningen, iagttaget de angivne henvisninger og monteret
apparatet som beskrevet.
Bør opbevares til senere anvendelse.
A gépet nem szabad üzembe helyezni, amíg a jelen használati utasítást útmutatót el nem olvasta, valamennyi
leírt tudnivalót figyelembe nem vett és a készüléket a leírtak szerint nem szerelte össze.
Az utasítást a további használathoz kérjük megőrizni.
Stroj ne smijete pustiti u pogon prije, nego što pročitate ovu uputu za uporabu, ako ne slijedite sve naznačene
upute i uređaj ne montirate kao što je opisano.
Uputu spremiti za buduću uporabu.
La macchina non deve essere messa in esercizio se non prima sono state lette le istruzioni per l’uso, tutte le
indicazioni sono state osservate e l’apparecchio è stato montato come descritto.
Custodire queste istruzioni per l’uso per una eventuale consultazione successiva.
U mag het apparaat niet in bedrijf nemen, voordat U deze bedieningsaanwijzing heeft gelezen, alle instructies
hebt gevolgd en het apparaat volgens de beschrijving heeft gemonteerd.
Bewaar deze bedieningsaanwijzing voor alle toekomstige toepassingen.
Zanim nie przeczytająPaństwo niniejszej Instrukcji obsługi, nie przyjmądo wiadomości i przestrzegania
zawartych w niej wskazówek oraz nie zmontująurządzenia w opisany poniżej sposób, nie wolno uruchomić
urządzenia.
Niniejsząinstrukcjęnależy przechowaćdla późniejszego wykorzystania.
Det är inte tillåtet att ta maskinen i drift om man inte noga har läst igenom bruks-anvisningen, följt alla
anvisningar och har monterat maskinen enligt monteringsanvisningarna.
Förvara bruksanvisningen väl.
Nesmiete stroj sprevádzkovať, pokiaľsi neprečítate tento návod na obsluhu, nevezmete na vedomie všetky
uvádzané pokyny a pokiaľprístroj podľa popisu nezmontujete.
Návod si uschovajte pre prípad použitia v budúcnosti.
Stroja ne smete zaganjati preden preberete to navodilo za uporabo, upoštevate vse navedene napotke in stroj
sestavite na opisani način.m
Navodilo shranite za kasnejšo uporabo.
1

A
2

B
C
3

D
E
F G
4

EG-Konformitätserklärung
entsprechend der Richtlinie:
2006/42/EG
Dichiarazione CE di Conformità
ai sensi della direttiva fino:
2006/42/CE
EC Declaration of Conformity
according to Directive:
2006/42/EC
EG-Verklaring van overeenstemming
volgens richtlijn:
2006/42/EG
Déclaration de conformité de la CE
conformément à la directive:
2006/42/CE
Deklaracja zgodności WE
z dyrektywą:
2006/42/WE
ES-Prohlášení o shodě
podle směrnice ES:
2006/42/ES
EG-konformitetsförklaring
motsvarande EG-direktiv:
2006/42/EG
EF-overensstemmelseserklæring
i henhold til EF-direktiv:
2006/42/EF
ES-Prehlásenie o zhode
podľa smernice ES:
2006/42/ES
EK-megfelelőségi-nyilatkozat
a irányelvnek megfelelően:
2006/42 EK
Izjava o skladnosti ES
v skladu z direktivo:
2006/42/ES
EU-Izjava o usklađenosti
odgovarajući smjernici:
2006/42 EU
Hiermit erklären wir Az Niniejszym my, firma
We herewith declare Ovime mi, Härmed förklarar vi
Par la présente, nous Con la presente dichiariamo Prehlašujeme
De a tímto prohlašujeme Hiermede verklaren wij S tem izjavljamo mi,
Hermed erklærer vi
ATIKA GmbH & Co. KG, Schinkelstraße 97, 59227 Ahlen, Germany
in alleiniger Verantwortung, dass das Produkt Heckenschere Typ HS 710/61 (Seriennummer: siehe letzte Seite)
konform ist mit den Bestimmungen der o. a. EG-Richtlinien, sowie mit den Bestimmungen folgender weiterer Richtlinien: 2004/108/EG und
2000/14/EG.
under our sole responsibility, that the product Hedge trimmer type HS 710/61 (Serial number: see last page)
is conform with the above mentioned EC directives as well as with the provisions of the guidelines below: 2004/108/EC and 2000/14/EC.
déclarons sous notre responsabilité exclusive que le produit Taille-haie type HS 710/61 (Numéro de série : voir la dernière page)
est conforme aux dispositions de la directive CE susnommée ainsi qu’aux dispositions des directives suivantes: 2004/108/CE et
2000/14/CE.
na vlastní zodpovědnost, že výrobek Nůžky na živý plot typ HS 710/61 (Seriové číslo: viz poslední strana)
odpovídá ustanovením ES-směrnicím, rovněž ustanovením následných směrnic: 2004/108/ES a 2000/14/ES.
på eget ansvar, at produkt Hæksaks type HS 710/61 (Serienummer: se sidste side)
stemmer overens med forskrifterne i de ovennævnte EF-direktiver samt med forskrifterne i følgende yderligere direktiver: 2004/108/EF og
2000/14/EF.
a fenti Irányelv előírásainak megfelelően kizárólagos felelősséggel kijelenti, hogy a Sövénynyíró olló HS 710/61 típus
(Sorozatszám: lásd az utolsóoldalon)
megfelel a fenti Irányelv, továbbá az alábbi Irányelvek követelményeinek: 2004/108/EK és 2000/14/EK.
s punom odgovornošću izjavljujemo da je ovaj proizvod Škare za živicu tip HS 710/61 (Serijski broj: vidi posljednju stranicu)
usklađen s odredbama gore navedenih EU smjernica kao i s odredbama sljedećih smjernica: 2004/108/EU i 2000/14/EU.
sotto la nostra responsabilità che il prodotto Tagliasiepi tipo HS 710/61 (Numero di serie: vedere ultima pagina)
è conforme alle disposizioni delle summenzionate Direttive CE, nonché alle disposizioni delle seguenti ulteriori Direttive: 2004/108/CE e
2000/14/CE.
in uitsluitende verantwoordelijkheid, dat het product Heggeschaar type HS 710/61 (Serienummer: zie laatste pagina)
aan de bepalingen van de boven vermelde EG-richtlijnen alsook aan de bepalingen van de volgende verdere richtlijnen beantwoordt:
2004/108/EG en 2000/14/EG.
oświadczamy, przyjmując na siebie wyłącznąodpowiedzialność, że następujący produkt Sekator typ HS 710/61 (Numer seryjny:
patrz ostatnia strona)
jest zgodny z postanowieniami dyrektyw Wspólnoty Europejskiej oraz następujących, innych dyrektyw: 2004/108/WE i 2000/14/WE.
5

med ensamt ansvar att produkten Häcksax typ HS 710/61 (Serienummer: se sista sidan)
är konform med bestämmelserna i ovannämnda EG-direktiv, samt med bestämmelserna i dessa följande direktiv: 2004/108/EG och
2000/14/EG.
na vlastnú zodpovednosť, že výrobok Záhradnícke nožnice typ HS 710/61 (Seriové číslo: viz posledná strana)
zodpovedá daným požiadavkám ES smernic a ustanoveniam následujúcich smernic: 2004/108/ES a 2000/14/ES.
z izključno odgovornostjo, da je izdelek Škarje za živo mejo tip HS 710/61 (Serijska številka: glejte zadnjo stran)
v skladu z določili zgoraj navedene Direktive ES ter z določili naslednjih Direktiv: 2004/108/ES in 2000/14/ES.
Folgende harmonisierte Normen wurden angewandt: Sono state applicate le seguenti norme armonizzate:
Following harmonized standards have been applied: De volgende geharmoniseerde normen werden toegepast:
Les normes harmonisées suivantes ont été appliquées: Zastosowane zostały następujące normy zharmonizowane:
Následující normy byly použity: Följande passande normer har använts:
Følgende harmoniserede standarder er anvendt: Následujúcie normy byly použité:
A következőharmonizált szabványok kerültek alkalmazásra: Uporabljeni so bili naslednjih harmonizirani standardi:
Primijenjene su sljedeće harmonizirane norme:
EN 60745-1:2009; EN 60745-2-15:2009; EN 55014-1:2006; EN 61000-3-2:2006; EN 61000-3-3:1995+A1; EN 55014-2:1997+A1
Konformitätsbewertungsverfahren: 2000/14/EG – Anhang V
Gemessener Schallleistungspegel LWA 100,2 dB (A). Garantierter Schallleistungspegel LWA 103,2 dB (A).
Conformity assessment procedure: 2000/14/EC-Appendix V
Measured level of the acoustic output LWA 100,2 dB (A). Guaranteed level of the acoustic output LWA 103,2 dB (A).
Procédé d’évaluation de la conformité: 2000/14 CE - Annexe V
Niveau de puissance sonore mesur LWA 100,2 dB (A). Niveau de puissance sonore garanti LWA 103,2 dB (A).
Shodové hodnocení se řídí dle: 2000/14/EU - příloha V
Měřená hladina hlučnosti LWA 100,2 dB (A). Zaručená hladina hlučnosti LWA 103,2 dB (A).
Procedure for overensstemmelsesvurdering: 2000/14/EF – Tillæg V
Målt lydeffektniveau LWA 100,2 dB (A). Garanteret lydeffektniveau LWA 103,2 dB (A).
Megfelelőségi értékelési eljárás: 2000/14/EK – V függelék.
Mért hangteljesítmény-szint LWA 100,2 dB (A). Garantált hangteljesítményszin LWA 103,2 dB (A).
Megfelelőségi értékelési eljárás: 2000/14/EU – V függelék
Izmjeren intenzitet buke LWA 100,2 dB (A). Zajamčen intenzitet buk LWA 103,2 dB (A).
Procedura di accertamento di conformità: 2000/14/CE - Appendice V.
Livello di potenza acustica misurato LWA 100,2 dB (A). livello di potenza acustico garantito LWA 103,2 dB (A).
Conformiteit-beoordeling-procedures: 2000/14/EG - Aanhangsel V
Gemeten geluidsniveau LWA 100,2 dB (A). Gegarandeerd geluidsniveau LWA 103,2 dB (A).
Postępowanie szacunku zgodności: 2000/14/WE - Wyrostek robaczkowy V.
Mierzony poziom ciśnienia akustycznego LWA 100,2 dB (A). Gwarantowany poziom ciśnienia akustyczneg LWA 103,2 dB (A).
Förfarande vid konformitetsvärdering: 2000/14/EG – bilaga V
Uppmätt bullernivå LWA 100,2 dB (A). Garanterad bullernivå LWA 103,2 dB (A).
Hodnoty shody sa riadia podla: 2000/14/EU - Príloha V
Nameraná hladina hluku LWA 100,2dB (A). Zaručená hladina hluku LWA 103,2 dB (A).
Postopek za ugotavljanje skladnosti: 2000/14/ES – Dodatek V.
Izmerjen nivo hrupa LWA 100,2 dB (A). Garantirani nivo hrupa LWA 103,2 dB (A).
Aufbewahrung der technischen Unterlagen: Conservazione dei documenti tecnici:
Keeping of technical documents at: Bewaring van de technische documenten:
Conservation de la documentation technique: Przechowywanie dokumentacji technicznej:
Uchování technických podkladů: Tekniska underlag förvaras hos:
Opbevaringssted for den tekniske dokumentation: Archiv technické dokumentacie:
A műszaki iratok őrzésének helye: Shranjevanje tehnične dokumentacije:
Pohrana tehničke dokumentacije:
ATIKA GmbH & Co. KG – Technisches Büro – Schinkelstr. 97 – 59227 Ahlen – Germany
Ahlen, 24.06.2010 A. Pollmeier, Geschäftsführung
6

7
Inhalt
Konformitätserklärung 5-6
Gerätebeschreibung / Ersatzteile 7
Lieferumfang 7
Zusammenbau 7
Symbole Gerät / Betriebsanleitung 7
Betriebszeiten 9
Bestimmungsgemäße Verwendung 10
Restrisiken 10
Sicheres Arbeiten 11
Inbetriebnahme 11
Einstellungen an der Heckenschere 11
Arbeitshinweise 11
Wartung und Pflege 11
Lagerung 12
Garantie 12
Mögliche Störungen 12
Technische Daten 11
Gerätebeschreibung / Ersatzteilliste
Pos. Bezeichnung Bestell.-Nr.
1. Messer
2. Abdeckschiene 362983
3. Stoßschutz mit Aufhängeösen 362984
4. a) Messerschutz 610mm 362985
b) Messerschutz 710mm 362991
5. Handschutz 362986
6. Vorderer Haltegriff mit Schalttaster 362987
7. Lüftungsschlitze
8. Hinterer Haltegriff mit Ein- und
Ausschalter
9. EIN- und Ausschalter 362988
10. Schalter für die Winkelverstellung
des hinteren Haltegriffs
11. Kabel mit Netzstecker
12. Kohlebürstensatz (ohne Abbildung) 362989
13. Sicherheitsaufkleber 362990
Lieferumfang
•Heckenschere •Messerschutz
•Handschutz •Bedienungsanleitung
Überprüfen Sie nach dem Auspacken den Inhalt des
Kartons auf
!Vollständigkeit
!evtl. Transportschäden
Teilen Sie Beanstandungen umgehend dem Händler, Zulieferer
bzw. Hersteller mit. Spätere Reklamationen werden nicht aner-
kannt.
Zusammenbau
Vor Inbetriebnahme schrauben Sie den Handschutz am Gerät
fest. (S. 2, Abb. A).
Symbole Gerät
Vor Inbetrieb-
nahme die
Betriebsanleitung
und Sicherheits-
hinweise lesen
und beachten.
Vor Reparatur-,
Wartungs- und
Reinigungsarbeiten
Motor abstellen und
Netzstecker ziehen.
Nicht dem Regen
aussetzen. Vor
Feuchtigkeit
Sofort Netzstecker
ziehen, wenn die
Anschlussleitung be-
schützen. schädigt oder durchtrennt wird.
Gehörschutz
tragen.
Schutzhandschuhe
tragen.
Elektrische Geräte gehören nicht in den Hausmüll.
Geräte, Zubehör und Verpackung einer umwelt-
freundlichen Wiederverwertung zuführen.
Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro-
und Elektronik-Altgeräte müssen nicht mehr gebrauchsfähige
Elektrogeräte getrennt gesammelt und einer umweltgerechten
Wiederverwertung zugeführt werden.
Symbole der Betriebsanleitung
Drohende Gefahr oder gefährliche Situation.
Das Nichtbeachten dieser Hinweise kann
Verletzungen zur Folge haben oder zu
Sachbeschädigung führen.
LWichtige Hinweise zum sachgerechten Umgang
mit der Heckeschere. Das Nichtbeachten dieser
Hinweise kann zu Störungen an der Heckenschere
führen.
Benutzerhinweise. Diese Hinweise helfen Ihnen,
alle Funktionen der Heckenschere optimal zu
nutzen.
Montage, Bedienung und Wartung der
Heckenschere. Hier wird Ihnen genau erklärt, was
Sie tun müssen.
Betriebszeiten
Gemäß der Maschinenlärmschutzverordnung vom September
2002 dürfen Heckenscheren in reinen, allgemeinen und
besonderen Wohngebieten, Kleinsiedlungsgebieten, Sonder-
gebieten, die der Erholung dienen, Kur- und Klinikgebieten und
Gebieten für die Fremdenbeherbergung sowie auf dem
Gelände von Krankenhäusern und Pflegeanstalten an Sonn-
und Feiertagen sowie an Werktagen von 20.00 bis 7.00 Uhr
nicht in Betrieb genommen werden.
Bitte beachten Sie auch die regionalen Vorschriften zum
Lärmschutz.

8
Bestimmungsgemäße Verwendung
Die Heckenschere ist nur für die Private Nutzung im Haus-
und Hobbygarten bestimmt.
Als Heckenschere für den privaten Haus- und Hobbygarten
werden solche Geräte angesehen, die nicht in öffentlichen
Anlagen, Parks, Sportstätten sowie in der Land- und Forst-
wirtschaft eingesetzt werden.
Das Gerät darf nicht zum Schneiden von Rasen,
Rasenkanten oder zum Zerkleinern für das Kompostieren
genutzt werden. Es besteht Gefahr von Verletzungen!
Zur bestimmungsgemäßen Verwendung gehört auch die
Einhaltung der vom Hersteller vorgeschriebenen Betriebs-
, Wartungs- und Instandsetzungsbedingungen und die
Befolgung der in der Anleitung enthaltenen Sicherheitshin-
weise.
Die geltenden einschlägigen Unfallverhütungsvor-
schriften, sowie die sonstigen allgemein anerkannten
arbeitsmedizinischen und sicherheitstechnischen Regeln
sind einzuhalten.
Jeder weiter darüber hinausgehende Gebrauch gilt als nicht
bestimmungsgemäß. Für hieraus resultierende Schäden je-
der Art haftet der Hersteller nicht: das Risiko trägt allein
der Benutzer.
Eigenmächtige Veränderungen an der Heckenschere
schließen eine Haftung des Herstellers für daraus
entstehende Schäden jeder Art aus.
Die Heckenschere darf nur von Personengerüstet, genutzt
und gewartet werden, die damit vertraut und über die
Gefahren unterrichtet sind. Instandsetzungsarbeiten dürfen
nur durch uns bzw. durch von uns benannte
Kundendienststellen durchgeführt werden.
Die Maschine darf nicht in explosionsgefährdeter
Umgebung verwendet oder dem Regenausgesetzt werden.
Metallteile (Drähte etc.) sind aus dem zu schneiden
Material unbedingt zu entfernen.
Restrisiken
Auch bei bestimmungsgemäßer Verwendung können trotz Ein-
haltung aller einschlägigen Sicherheitsbestimmungen aufgrund
der durch den Verwendungszweck bestimmten Konstruktion
noch Restrisiken bestehen.
Restrisiken können minimiert werden, wenn die „Sicherheitshin-
weise“ und die „Bestimmungsgemäße Verwendung“, sowie die
Betriebsanleitung insgesamt beachtet werden.
Rücksichtnahme und Vorsicht verringern das Risiko von
Personenverletzungen und Beschädigungen.
Verletzung durch weggeschleuderte Werkstückteile.
Bruch und Herausschleudern von Messerstücken.
Gefährdung durch Strom, bei Verwendung nicht ordnungs-
gemäßer Elektro-Anschlussleitungen.
Berührung spannungsführender Teile bei geöffneten elektri-
schen Bauteilen.
Beeinträchtigung des Gehörs bei länger andauernden
Arbeiten ohne Gehörschutz.
Des Weiteren können trotz aller getroffener Vorkehrungen nicht
offensichtliche Restrisiken bestehen.
Sicheres Arbeiten
Lesen und beachten Sie vor Inbetriebnahme dieses
Erzeugnisses die folgenden Hinweise und die im jeweiligen
Land gültigen Sicherheitsbestimmungen, um sich selbst
und andere vor möglichen Verletzungen zu schützen.
LGeben Sie die Sicherheitshinweise an alle Personen
weiter, die mit der Maschine arbeiten.
LBewahren Sie diese Sicherheitshinweise gut auf.
Machen Sie sich vor Gebrauch mit Hilfe der Betriebs-
anleitung mit dem Gerät vertraut.
Benützen Sie das Gerät nicht für Zwecke, für die es nicht
bestimmt ist (siehe „BestimmungsgemäßeVerwendung“).
Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für
sicheren Stand und halten Sie jederzeit das Gleich-
gewicht.
Seien Sie aufmerksam. Achten Sie darauf, was Sie tun.
Gehen Sie mit Vernunft an die Arbeit. Verwenden Sie das
Gerät nicht, wenn Sie müde sind oder unter dem Einfluss
von Drogen, Alkohol oder Medikamenten stehen. Ein
Moment der Unachtsamkeit beim Gebrauch des Gerätes
kann zu ernsthaften Verletzungen führen
Tragen Sie geeignete Arbeitskleidung:
−keine weite Kleidung oder Schmuck, sie können von
beweglichen Teilen erfasst werden
−Gummihandschuhe und rutschfestes Schuhwerk sind
empfehlenswert
−ein Haarnetz bei langen Haaren
Tragen Sie persönliche Schutzkleidung:
−Schutzbrille
Halten Sie Ihren Arbeitsbereich in Ordnung! Unordnung
kann Unfälle zur Folge haben.
Berücksichtigen Sie Umgebungseinflüsse:
−Setzen Sie die Heckenschere nicht dem Regen aus.
−Verwenden Sie die Heckenschere nicht in feuchter oder
nasser Umgebung.
−Arbeiten Sie nur bei ausreichenden Sichtverhältnissen
−Verwenden Sie die Heckenschere nicht in der Nähe von
brennbaren Flüssigkeiten oder Gasen.
Lassen Sie die Heckenschere nie unbeaufsichtigt..
Personen unter 18 Jahren dürfen das Gerät nicht
bedienen.
Halten Sie andere Personen fern.
Lassen Sie andere Personen, insbesondere Kinder, nicht
das Werkzeug oder das Kabel berühren.
Halten Sie sie von Ihrem Arbeitsbereich fern.
Überlasten Sie die Maschine nicht! Sie arbeiten besser und
sicherer im angegebenen Leistungsbereich.
Betreiben Sie das Gerät nur mit kompletten und korrekt
angebrachten Schutzeinrichtungen und ändern Sie an der
Maschine nichts, was die Sicherheit beeinträchtigen könnte.
Verwenden Sie keine Messer die nicht den angegebenen
Kenndaten dieser Gebrauchsanleitung entsprechen.
Der Gebrauch anderer Werkzeuge und anderen
Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

Schalten Sie die Maschine ab und ziehen Sie den Netz-
stecker aus der Steckdose bei:
−Reparaturarbeiten
−Wartungs- und Reinigungsarbeiten
−Beseitigung von Störungen (dazu gehört auch das
Blockieren der Messer)
−Transport und Lagerung
−Verlassen der Heckenschere (auch bei kurzzeitigen
Unterbrechungen)
Pflegen Sie Ihre Heckenschere mit Sorgfalt:
−Halten Sie die Werkzeuge scharf und sauber, um
besser und sicherer arbeiten zu können.
−Halten Sie Handgriffe trocken und frei von Öl und Fett.
−Befolgen Sie die Wartungsvorschriften.
Überprüfen Sie die Maschine auf eventuelle
Beschädigungen:
−Vor weiterem Gebrauch der Maschine müssen Schutz-
vorrichtungen sorgfältig auf ihre einwandfreie und
bestimmungsgemäße Funktion untersucht werden.
−Überprüfen Sie, ob die beweglichen Teile einwandfrei
funktionieren und nicht klemmen oder ob Teile
beschädigt sind. Sämtliche Teile müssen richtig montiert
sein und alle Bedingungen erfüllen, um einwandfreien
Betrieb der Heckenschere sicherzustellen.
9
−Beschädigte Schutzvorrichtungen und Teile müssen
sachgemäß durch eine anerkannte Fachwerkstatt
repariert oder ausgewechselt werden, soweit nichts
anderes in der Betriebsanleitung angegeben ist.
−Beschädigte oder unleserliche Sicherheitsaufkleber sind
zu ersetzen.
Lassen Sie keine Werkzeugschlüssel stecken!
Überprüfen Sie stets vor dem Einschalten, dass Schlüssel
und Einstellwerkzeuge entfernt sind.
Bewahren Sie unbenutzte Geräte an einem trockenen,
verschlossenen Ort außerhalb der Reichweite von Kindern
auf.
Elektrische Sicherheit
Ausführung der Anschlussleitung nach IEC 60245 (H 07
RN-F) mit einem Aderquerschnitt von mindestens
-1,5 mm² bei Kabellänge bis 25 m
-2,5 mm2bei Kabellänge über 25 m
Schützen Sie sich vor elektrischem Schlag. Vermeiden Sie
Körperberührung mit geerdeten Teilen.
Verwenden Sie das Kabel nicht für Zwecke, für die es nicht
bestimmt ist. Schützen Sie das Kabel vor Hitze, Öl und
scharfen Kanten. Verwenden Sie das Kabel nicht, um den
Stecker aus der Steckdose zu ziehen.
Tragen Sie das Gerät niemals an der Anschlussleitung.
Kontrollieren Sie regelmäßig das Kabel der Heckenschere
und lassen Sie es bei Beschädigungen von einer
anerkannten Fachkraft erneuern.
Beim Verlegen der Anschlussleitung darauf achten, dass
sie nicht stört, gequetscht, geknickt und die
Steckverbindung nicht nass wird.
Kontrollieren Sie Verlängerungskabel regelmäßig und
ersetzen Sie sie, wenn sie beschädigt sind.
Verwenden Sie keine defekten Anschlussleitungen.
Verwenden Sie im Freien nur dafür zugelassene und
entsprechend gekennzeichnete Verlängerungskabel.
Keine provisorischen Elektroanschlüsse einsetzen.
Schutzeinrichtungen niemals überbrücken oder außer
Betrieb setzen.
Schließen Sie das Gerät über Fehlerstromschutzschalter
(30 mA) an.
Der Elektroanschluss bzw. Reparaturen an elektrischen
Teilen der Maschine hat durch eine konzessionierte
Elektrofachkraft oder einer unserer Kundendienststellen
zu erfolgen. Örtliche Vorschriften insbesondere
hinsichtlich der Schutzmaßnahmen sind zu beachten.
Reparaturen an anderen Teilen der Maschine haben
durch den Hersteller bzw. einer seiner
Kundendienststellen zu erfolgen.
Nur Originalersatz-, Zubehör- und Sonderzubehörteile
verwenden. Durch den Gebrauch anderer Ersatzteile
und anderen Zubehörs können Unfälle für den Benutzer
entstehen. Für hieraus resultierende Schäden haftet der
Hersteller nicht.
Inbetriebnahme
Netzanschluss
Vergleichen Sie die auf dem Gerätetypenschild angegebene
Spannung, z.B. 230 V mit der Netzspannung und schließen Sie
die Heckenschere an die entsprechende und vorschriftsmäßig
geerdete Steckdose an.
LWechselstrommotor:
Schuko-Steckdose verwenden, Netzspannung 230 V mit
Fehlerstromschutzschalter und Absicherung 10 A träge.
Verwenden Sie Anschluss- bzw. Verlängerungskabel mit
einem Aderquerschnittvon mindestens 1,5 mm²
Anbringen des Verlängerungskabels
Um ein unbeabsichtigtes Lösen der Steckverbindung zu
verhindern, stecken Sie das Verlängerungskabel als Schlaufe
durch die Öffnung im hinteren Haltegriff und legen Sie sie über
die Kabelaufhängung. Seite 4 Abb. D.
Einschalten
Benutzen Sie kein Gerät, bei dem sich der Schalter nicht
ein und ausschalten lässt. Beschädigte Schalter müssen
unverzüglich vom Kundendienst repariert oder ersetzt
werden.
Die Heckenschere besitzt eine Zweihand-Sicherheitsabschal-
tung, die ein unbeabsichtigtes Einschalten verhindert.
Den Ein-/Ausschalter am hinteren Haltegriff (8) drücken
und gleichzeitig mit der anderen Hand den Schalttaster am
vorderen Haltegriff (6) betätigen, Seite 2, Abb. A.
Ausschalten
Zum Ausschalten des Gerätes den Ein-/Ausschalter
oder den Schalttaster loslassen.

10
Einstellungen an der Heckenschere
Haltegriff drehen, Seite 3 Abb. B
Der Haltegriff kann in 5 Arbeitspositionen eingestellt werden
(45°-Raster)
1. Während des Verstellens kann der Ein-/Ausschalter am
hinteren Haltegriff (8) nicht betätigt werden.
2. Die Heckenschere am vorderen Haltegriff (6) festhalten,
Seite 3, Abb. B.
3. Schieben Sie den Schalter (10) nach hinten.
4. Der hintere Haltegriff (8) kann in die gewünschte Position
gedreht werden.
5. Den Schalter (10) loslassen und darauf achten, dass er
einrastet. Der Haltegriff ist fixiert.
Arbeitshinweise
Vor Arbeitsbeginn beachten Sie folgendes:
Arbeitsplatz aufgeräumt?
Sie dürfen das Gerät nicht in Betrieb nehmen, bevor Sie
diese Betriebsanleitung gelesen, alle angegebenen
Hinweise beachtet und das Gerät wie beschrieben montiert
haben!
Halten Sie immer die Lüftungsschlitze sauber.
Verscheuchen Sie vor dem Schneiden Tiere aus der Hecke,
um diese nicht zu verletzen.
Arbeiten mit der Heckenschere, Seite 4, Abb. D – G
Die Heckenschere mit beiden Händen auf sicheren
Abstand vom Körper halten.
Das Verlängerungskabel muss während des Schneidens
hinter der Heckenschere bleiben, damit es nicht von den
Messern erfasst werdenkann. Abb. D
Die Heckenschere kann durch ihre doppelseitigen Messer
vorwärts und rückwärts oder durch Pendelbewegungen von
einer zur anderen Seite geführt werden. Abb. G
Schneiden Sie zuerst die Seiten der Hecken und erst dann
die Oberkante.
Die Hecke von unten nach oben schneiden.
Schneiden Sie die Hecke trapezförmig, Abb. C.
Spannen Sie eine Richtschnur über die Länge der Hecke,
wenn Sie die Oberkante der Hecke gleichmäßig stutzen
wollen.
Entfernen Sie unbedingt Fremdteile aus der Hecke (z.B.
Draht), da diese die Messer der Heckenschere beschädigen
können.
Wenn Personen mit Blutkreislaufstörungen zu oft
Vibrationen ausgesetzt werden, können Schädigungen am
Nervensystem oder an Blutgefäßen auftreten.
Sie können die Vibrationen reduzieren:
-durch kräftige, warme Arbeitshandschuhe
-Verkürzung der Arbeitszeit (mehrere lange Pausen
einlegen)
Gehen Sie zum Arzt, wenn Ihre Finger anschwellen, Sie sich
unwohl fühlen oder die Finger gefühllos werden.
Beachten Sie auf jeden Fall die Sicherheitshinweise
auf S. 8 ff.
Wartung und Pflege
Vor jeder Wartungs- und Reinigungsarbeit
Netzstecker ziehen
Zum Warten und Reinigen entfernte Sicherheitseinrichtungen
müssen unbedingt wieder ordnungsgemäß angebracht und
überprüft werden.
Nur Originalteile verwenden. Andere Teile können zu
unvorhersehbaren Schäden und Verletzungen führen.
LBeachten Sie folgendes, um die Funktionsfähigkeit der
Heckenschere zu erhalten:
Reinigen und ölen Sie regelmäßig alle beweglichen Teile.
Die Lüftungsschlitze säubern, bzw. absaugen.
Reinigen Sie die Messer nie mit Wasser
ÎKorrosionsgefahr!
LNiemals Fett verwenden!
Verwenden Sie umweltverträgliches Öl.
Lagerung
Netzstecker ziehen.
Bewahren Sie unbenutzte Geräte an einem trockenen, ver-
schlossenen Ort außerhalb der Reichweite von Kindern auf.
Beachten Sie vor einer längeren Lagerung folgendes, um
die Lebensdauer der Heckenschere zu verlängern und ein
leichtgängiges Bedienen zu gewährleisten:
−Führen Sie eine gründliche Reinigung durch.
−Behandeln Sie alle beweglichen Teile mit einem umwelt-
freundlichen Öl
LNiemals Fett verwenden!
Schieben Sie den Messerschutz auf das Messer.
Garantie
•Bitte beachten Sie die beiliegende Garantieerklärung.

11
Mögliche Störungen
Störung Mögliche Ursache Beseitigung (Netzstecker ziehen)
Heckenschere läuft nicht. •Kein Strom
•Stromausfall
•Verlängerungskabel defekt
•Sicherung defekt
•Motor oder Schalter defekt
•Stromversorgung prüfen
•Stromversorgung prüfen
•Kabel überprüfen, defekte Kabel nicht mehr
benutzen
•Sicherung wechseln
•Motor oder Schalter von einer konzes-
sionierten Elektrofachkraft überprüfen oder
reparieren lassen.
Heckenschere schneidet mit
Unterbrechungen •Kabel defekt
•Interner Fehler
•Ein-/Ausschalter defekt
•Stromversorgung prüfen
•Hersteller , bzw. zuständige Kundendienst-
stelle aufsuchen
•Hersteller , bzw. zuständige Kundendienst-
stelle aufsuchen
Motor läuft, Messer bleiben
stehen •Interner Fehler
•Hersteller , bzw. zuständige Kundendienst- stelle aufsuchen
Messer werden heiß •Messer sind stumpf
•Messer sind defekt
•Fehlende Schmierung →Reibung
•Messer schärfen lassen
•Messer austauschen
•Ölen der Messer
Motor brummt, Messer bleiben
stehen •Messer blockieren •Gegenstand entfernen
Bei weiteren Fehlfunktionen setzten Sie sich bitte mit unserem Kundendienst in Verbindung.
0 23 82 / 8 92 – 58 oder 0 23 82 / 8 92 – 58
0 23 82 / 8 92 – 65
Technische Daten
Typenbezeichnung HS 710/71 HS 710/61
Model HS 710/71 HS 710/61
Motorleistung P1710 W
Netzspannung / Frequenz 230 V~ / 50 Hz
Leerlaufdrehzahl n01600 min –1
Schwertlänge 710 mm 610 mm
Schnittlänge 630 mm 534 mm
Schwertdicke 1,8 mm
Astdurchlass 22 mm
Verstellung des Griffes ± 90° (180°)
Hand-Arm-Vibration vorn nach EN 1033/DIN 45675 avhw = < 2,05m/s²
Hand-Arm-Vibration hinten nach EN 1033/DIN 45675 avhw = < 3,77m/s²
Schallleistungspegel Lwa (nach Richtlinie 2000/14/EG) gemessener Schallleistungspegel 100,2 dB (A)
garantierter Schallleistungspegel 103,2 dB (A)
Schalldruckpegel LPA (nach Richtlinie 2000/14/EG) 87,2 dB (A)
Gewicht ca. 4,2 kg ca. 3,3 kg
Schutzklasse II

12
Contents
Declaration of conformity 5-6
Device description / Spare parts 12
Extent of delivery 12
Assembly 12
Symbols machine 12
Symbols used in the operating instructions 12
Characteristic noise values 12
Normal intended use 13
Residual risks 13
Safe working 13
Commissioning 14
Adjustments on the hedge trimmer 14
Working instructions 15
Maintenance and care 15
Storage 15
Guarantee 15
Possible faults 15
Technical data 16
Description / Spare parts
Pos. Denomination Order-No.
1. Knife
2. Cover strip 362983
3. Impact protection with suspension
shackle 362984
4. a) Knife protection 610 mm 362985
b) Knife protection 710 mm 362991
5. Hand guard 362986
6. Front handhold with switch button 362987
7. Ventilation slots
8. Rear handhold with circuit closer
and circuit breaker
9. ON-OFF switch 362988
10. Switch for the angular motion of
the rear handhold
11. Cable with power plug
12. Carbon brush set (without picture) 362989
13. Safety label 362990
Extent of delivery
•Hedge trimmer •Hand guard
•Knife protection •Operating manual
After unpacking, check the contents of the box
!That it is complete
!Check for possible transport damage
Report any damage or missing items to your dealer, supplier or
the manufacturer immediately. Complaints made at a later date
will not be acknowledged.
Assembly
Attach the hand guard with screws to the device prior to startup.
(Page 2, fig. A).
Symbols machine
Carefully read
operator’s
manual before
handling the
machine.
Observe instruc-
tions and safety
rules when
operating.
Shut off engine and
remove power cord
before performing
cleaning,
maintenance or
repair work.
Do not expose to
rain or
moistness.
When connecting
cable is damaged or
cut through
immediately pull out
the power plug.
Wear eye
protection.
Wear protection
gloves.
Electrical devices do not go into the domestic
rubbish. Give devices, accessories and packaging
to an ecofriendly recycling.
According to the European Directive 2002/96/EC on electrical
and electronic scrap, electrical devices that are no longer
serviceable must be separately collected and brought to a
facility for an environmentally compatible recycling.
Symbols used in the operating instructions
Threatened hazard or hazardous situation. Not
observing this instruction can lead to injuries or
cause damage to property.
LImportant information on proper handling. Not
observing this instruction can lead to faults in the
machine.
User information. This information helps you to
use all the functions optimally.
Assembly, operation and servicing. Here you are
explained exactly what to do.
Operating times
Before initiating the device please observe the provisions
pertaining to corresponding laws (regional provisions) for the
noise control.

13
Normal intended use
The hedge shears is only intended for the private use in the
house and hobby garden.
As hedge shears for the private house and hobby garden
are considered such devices that are not applied in public
facilities, parks, and sports facilities as well as in the
agriculture and silviculture.
The device shall not be used for cutting grass, grass
borders or in order to chop for composting. Risk of injuries
existing!
The intended usage also includes compliance with the
operating, servicing and repair conditions prescribed by
the manufacturer and following the safety instructions
included in the instructions.
The relevant accident prevention regulations for the
operation as well as the other generally acknowledged
occupational medicine and safety rules must be complied
with.
Any other use is deemed not to be use as prescribed. The
manufacturer is not liable for any type of damage resulting
from this: the user bears the sole risk.
Arbitrary modifications on the hedge shears exclude a
liability of the manufacturer for damages of all kinds
resulting from it.
The hedge shears shall only be assembled, used and
maintained by persons who are familiar with it and
instructed about the risks. Repair works may only be carried
out by us or by a customer service agent nominated by us.
The machine may not be used in a potentially explosive
environment or be exposed to the rain.
Metallic parts (wires etc.) have unconditionally to be
removed from the material to be cut.
Residual risks
Even if used properly, residual risks can exist even if the
relevant safety regulations are complied with due to the design
determined by the intended purpose.
Residual risks can be minimised if the “Safety information” and
the “Intended usage” as well as the whole of the operating
instructions are observed.
Observing these instructions, and taking proper care, will
reduce the risk of personal injury or damage to the equipment.
Injury by catapulted workpiece parts.
Breaking or catapulting of knife pieces.
Risk from electricity, by using non-standard electrical
connections.
Touching live parts of opened electrical components.
Impairment of hearing when working on the machine for
longer periods of time without ear protection.
In addition, in spite of all the precautionary measures taken,
non-obvious residual risks can still exist.
Safe working
Before commissioning this product, read and keep to
the following advice. Also observe the safety provisions
applicable in the respective country, in order to protect
yourself and others from possible injury.
LPass the safety instructions on to all persons who work
with the machine.
LKeep these safety instructions in a safe place.
Make yourself familiar with the equipment before using it, by
reading and understanding the operating instructions.
Do not use the machine for unsuitable purposes (see
'Normal intended use').
Avoid abnormal posture. Provide a safe standing position
and keep at any time the balance.
Be observant. Attend to what you do. Start working with
rationality. Do not use the device when you are tired or
under the influence of drugs, alcohol or medicaments. One
moment of carelessness when using the device can result in
serious injuries.
Wear suitable work clothes:
−do not wear loose-fitting clothes or jewellery; they can
catch in moving parts.
−Gloves and slip-proof shoes
−wear a hair-net if your hair is long
Wear protective clothing:
−safety goggles
Keep your workplace in an orderly condition! Untidiness
can result in accidents.
Take into consideration environmental influences:
−Do not expose the hedge shears to the rain.
−Do not use the hedge shears in humid or wet
environment.
−Do only work with sufficient visibility conditions
−Do not use the hedge shears near inflammable liquids
or gases.
Never leave the hedge shears unattended.
Persons under 18 are not allowed to operate the device.
Keep other persons away.
Do not allow other persons, especially children, to touch
the tool or cable. Keep them away from your working area.
Do not overload the machine! You work better and safer in
the given performance range.
Only operate the machine with complete and correctly
attached safety equipment and donot alter anything on the
machine that could impair the safety.
Do not use any knives which do not comply with the
indicated characteristics of this instruction manual.
The use of other tools and other accessories can
signify a risk of injury for you
Switch the machine off and remove the mains plug from
the socket when
−carrying out repair works
−carrying out servicing and repair works, removal of faults
(including blocking of knives)

−Transport and storage
−Leaving of hedge trimmer (even during short
interruptions)
Maintain your hedge trimmer with care:
−Keep the tools sharp and clean to be able to work better
and more safely
−Keep handles dry and free of oils and grease.
−Follow the servicing instructions
Check the machine for possible damage:
−Before continuing to use the machine, the protective
devices must be inspected to ensure that they work
perfectly and with their intended function
14
−Check whether the movable parts function perfectly
and do not stick or whether the parts are damaged. All
parts must be correctly installed and fulfil all conditions
to ensure perfect operation of the hedge trimmer
−Damaged guards and parts must be properly repaired
or exchanged by a recognized, specialist workshop;
insofar as nothing else is stated in the instructions for
use.
−Damaged or illegible safety warning labels should be
replaced immediately.
Do not allow any tool key to be plugged in!
Before switching on, check always that wrenches and
adjusting tools are removed.
Store the unused machine in a dry locked place away from
the reach of children.
Electrical safety
Design of the connection cable according to IEC 60245
(H 07 RN-F) with a core cross-profile section of at least
−1.5 mm2for cable lengths up to 25m
−2.5 mm2for cable lengths over 25m
Protect yourself against an electric shock. Avoid touching
earthed parts with your body.
Do not use the cable for purposes for which it is not meant.
Protect the cable against heat, oil and sharp edges. Do
not use the cable to pull the plug from the socket.
Never carry the device at the connecting cable.
Check regularly the cable of the hedge shears and get
possible damages repaired by an accepted specialist.
When taking the connecting line take care that it does not
disturb, is not squeezed, bended and the connection
assembly does not get wet.
Regularly check the extension cables and replace them if
they are damaged.
Do not use any defective connection cables.
When working outdoors, only use extension cables
especially approved and appropriately labelled for outdoor
use.
Do not set up any provisional electrical connections.
Never bypass protective devices or deactivate them.
Connect the device via earth leakage circuit breaker
(30 mA).
The electrical connection or repairs to electrical parts of
the machine must be carried out by a certified electrician
or one of our customer service points. Local regulations –
especially regarding protective measures – must be
observed.
Repairs to other parts of the machine must be carried out
by the manufacturer or one of his customer service
points.
Use only original spare parts, accessories and special
accessory parts. Accidents can arise for the user through
the use of other spare parts. The manufacturer is not
liable for any damage or injury resulting from such action.
Commissioning
Mains connection
Compare the voltage given on the machine model plate e.g.
230 V with the mains voltage and connect the hedge trimmer to
the relevant and properly earthed plug.
LAlternating current motor:
Use a shockproof plug, mains voltage 230 V with
residual current circuit breaker and 10 A inert fuses.
Use connection cable or extension cable respectively with a
cross section of at least 1,5 mm².
Mounting of the extension cable
In order to prevent an unintended loosening of the
connection assembly put the extension cable as noose through
the opening on the rear handhold and put it over the cable
mounting. Page 4, fig. D.
Switch on
Do not use any device where the switch can not be
switched on and off. Damaged switches must be repaired
or replaced immediately by the customer service.
The hedge shears has a two-hand protective shut-down which
prevents an unintended switching on.
Push the circuit closer/breaker on the rear handhold (8)
and operate at the same time with the other hand the switch
button on the front handhold (6), page 2, fig. A.
Switching off
For switching off the device release the circuit
closer/breaker or the switch button.
Adjustments on the hedge trimmer
Turn handhold, page 3 fig. B
The handhold can be set to 5 working positions (45° raster)
1. During the setting the circuit closer/breaker on the rear
handhold (8) can not be operated.
2. Hold the hedge shear on the front handhold (8), page 3, fig.
B.
3. Push the switch (10) backwards.
4. The rear handhold (8) can be turned into the desired
position.

5. Release the switch (10) and make sure that it engages. The
handhold is fixed.
15
Working instructions
Before commencing work, ensure the following:
Workplace tidied?
You may not start to operate the machine until you have
read these operating instructions, observed all the
instructions given and installed the machine as described!
Always keep the ventilation apertures free.
Scare animals off the hedge before starting to cut in order to
prevent them from being injured.
Working with the hedge trimmer, page 4, fig. C - G
Hold the hedge trimmer with both hands on a safe
distance from the body.
The extension cable must be kept behind the hedge trimmer
when cutting so that it can not be caught by the knives, fig.
D.
Due to its double sided knives the hedge trimmer can be
guided forward and backward or by oscillating movements
from one to another side, fig. G.
At first cut the sides of the hedge and then the upper edge.
Cut the hedge from the bottom up.
Cut the hedge in trapezium shape, fig. C.
Stretch a guide over the complete length of the hedge when
you want to shorten the upper edge of the hedge evenly.
Remove unconditionally any foreign objects out of the
hedge (e.g. wires) as these can damage the knives of the
hedge trimmer.
If persons who have blood circulation problems are too
often exposed to vibrations damages to the nervous system or
to blood vessels may occur.
You can reduce vibrations
-by thick and warm working gloves,
-shorter working time (have longer breaks).
See a doctor if your fingers swell, you don’t feel well or your
fingers become numb.
Ensure that you always comply with the safety
Instructions given on p. 13 ff.
Maintenance and Care
Remove the plug from the power socket
before starting any maintenance or
cleaning work.
For maintaining and cleaning, removed security devices must
unconditionally be mounted properly and proved again.
Use only original parts. Other parts can result in unexpected
damages and injuries.
LObserve the following to maintain the functionality of the
hedge trimmer.
Clean and oil all moving parts regularly.
Clean or suck off respectively the ventilation slots.
Never clean the knives with water ÎRisk of corrosion!
LNever use any grease!
Use environmentally friendly oil.
Storage
Remove the mains plug
from the socket.
Store unused equipment in a dry, locked place out of the
reach of children.
To extend the service life of the hedge trimmer and
guarantee smooth operation, before storing for a longer
period
−thoroughly clean the hedge trimmer
−treat all movable parts with an environmentally friendly
oil
LNever use any grease!
Push the knife protection on the knife.
Guarantee
Please observe the enclosed terms of guarantee.

16
Possible faults
Fault Possible cause Removal (disconnect power plug)
Hedge trimmer does not work. •No power
•Power failure
•Extension cable defect
•Safety fuse defect
•Motor or switch defect
•Check cable, no longer use defect cable
protection
•Check cable, no longer use defect cable
protection
•Check power supply, power outlet, fuse
•Replace fuse
•Have motor or switch checked by an
approved electrician or replaced by original
spare parts
Hedge trimmer cuts with
interruptions •Cable defect
•Internal failure
•Circuit closer/breaker defect
•Check cable, no longer use defect cable
protection
•Manufacturer or responsible customer
service respectively must be called
•Manufacturer or responsible customer
service respectively must be called
Motor is running, knives do not
move •Internal failure
•Manufacturer or responsible customer
service respectively must be called
Knives get hot •Knives are edgeless
•Knives are defect
•Missing lubrication => friction
•Arrange sharpening of knives
•Exchange knives
•Lubricating of knives
Motor is humming, knives do not
move •Knives are blocking •Remove object
Technical Data
Type HS 710/71 HS 710/61
Model designation HS 710/71 HS 710/61
Motor output P1710 W
Mains voltage / Mains frequency 230 V~ / 50 Hz
No-load speed n01600 min –1
Length of knives 710 mm 610 mm
Cutting length 630 mm 534 mm
Thickness of blade 1,8 mm
Cutting distance 22 mm
Adjustment of handhold ± 90° (180°)
Hand-arm vibration front according to EN 1033/DIN 45675 avhw = < 2,05m/s²
Hand-arm vibration rear according to EN 1033/DIN 45675 avhw = < 3,77m/s²
Sound power level Lwa (according to regulation 2000/14/EC) measured sound power level 100,2 dB (A)
guaranteed sound power level 103,2 dB (A)
Sound pressure level LPA (according to regulation 2000/14/EG) 87,2 dB (A)
Weight ca. 4,2 kg ca. 3,3 kg
Protection class II

17
Sommaire
Déclaration de conformité 5-6
Description de l'équipement / Pièces de rechange 17
Fourniture 17
Symboles utilisés sur ces appareils 17
Symbolique de ces instructions de service 17
Horaires d´utilisation 17
Risques résiduels 18
Consignes de sécurité 18
Mise en service 19
Consignes de travail 20
Maintenance et entretien 20
Stockage 20
Garantie 21
Perturbations susceptibles de se présenter 21
Caractéristiques techniques 21
Description de l'équipement /
Pièces de rechange
Pos. Référence de commande Désignation
1. Couteau
2. Barre de recouvrement 362983
3. Protection anti-choc avec pattes de
suspension 362984
4. a) Protection des couteaux 610 mm 362985
b) Protection des couteaux 710 mm 362991
5. Protection des mains 362986
6. Poignée avant avec bouton
d'interruption 362987
7. Fentes d'aération
8. Poignée arrière avec interrupteur
9. Interrupteur 362988
10. Cliquet pour le réglage de l'angle de
la poignée arrière
11. Câble avec fiche de secteur
12. Jeu de charbons (sans figure) 362989
13. Etiquette de sécurité 362990
Fourniture
•Taille-haie •Protection des mains
•Protection des couteaux •Instructions d´utilisation
Après le déballage de la machine, vérifiez le contenu du
carton quant à
!l’intégralité des pièces
!la présence éventuelle de dommages dus au
transport.
Informez immédiatement le revendeur, le transporteur et / ou le
fabricant en cas de réclamation. Sachez que les réclamations
ultérieures ne sont plus acceptées.
Montage
Avant la mise en service, visser la protection des mains à la
machine. (p. 2, fig. A).
Symboles utilisés sur ces appareils
Lire la notice
d’utilisation et
les conseils de
sécurité avant
la mise en
marche et en
tenir compte
pendant le
fonctionement.
Arrêter le moteur et
retirer l’embout de
la bougie avant
toute opération
d’entretien, de
remise en état ou
de nettoyage.
Ne pas ex-
poser la
machine à la
pluie ou à
l'humidité.
Retirer immédiate-
ment la fiche du
secteur lorsque le
câble de connexion
est endommagé.
Porter des
lunettes de
protection.
Porter des gants de
protection.
Ne jamais jeter un appareil électrique aux ordures
ménagères. Les appareils, les accessoires et les
emballages doivent être recyclés de façon non
polluante.
Conformément à la directive européenne 2002/96/CE relative
aux déchets d’équipements électriques et électroniques, les
appareils électriques ne pouvant plus être utilisés doivent être
collectés séparément et recyclés d'une manière respectueuse
de l'environnement.
Symbolique de ces instructions de service
Danger imminent ou situation dangereuse.
L’inobservation de ces indications génère des
risques de blessures ou d’endommagements
matériels.
LIndications importantes pour un emploi
conforme à l’usage prévu. L’inobservation de ces
indications peut provoquer des défauts de
fonctionnement.
Indications pour l’usager. Ces indications sont
d’une aide précieuse pour un emploi optimal des
différentes fonctions.
Montage, exploitation et maintenance. Ce
symbole attire votre attention sur ce que vous
devez faire.
Horaires d'utilisation
Avant la mise en service de l'appareil, s'informer sur les
règlements nationaux (régionaux) relatifs à la protection contre
le bruit.

18
Emploi conforme à l’usage prévu
Le taille-haie ne convient qu'à l'utilisation non-
professionnelle à la maison et au jardin.
Sont considérés taille-haies pour l'utilisation non-
professionnelle à la maison et au jardin les machines qui ne
sont pas utilisées pour les surfaces vertes publiques telles
que les parcs, les terrains de sport ainsi que pour
l'agriculture et la sylviculture .
La machine ne doit pas être utilisée pour la taille de gazons,
la coupure des bordures de gazons ou le broyage de
matières compostables. Risque de blessures !
Un emploi conforme à l’usage prévu implique notamment
aussi l’observation des instructions de service, de
maintenance et de réparation du fabricant et le respect
des consignes de sécurité contenues dans ces
instructions.
Les prescriptions de prévention des accidents
applicables au site d’exploitation ainsi que les dispositions
de médecine du travail et de sécurité technique générales
sont à respecter.
Toute utilisation divergente de la machine est considérée
comme emploi non conforme à l’usage prévu. Le fabricant
décline toute responsabilité pour les dommages en
résultant : le risque incombe exclusivement à l’usager.
Le constructeur décline toute responsabilité en cas de
dommages provoqués par une modification non-conforme
du taille-haie.
Le taille-haie ne doit être ajusté, utilisé et entretenu que
par des personnes familiarisées avec la machine et les
dangers. Les réparations demeurent strictement réservées
à notre SAV ou à un service après-vente nommé par nos
soins.
Une utilisation de la machine en environnement explosif et
son exposition à la pluie sont interdites.
Enlever impérativement toute pièce métallique (fils etc.) de
la haie à tailler.
Risques résiduels
Même un emploi conforme à l’usage prévu et le respect des
consignes de sécurité applicables en la matière ne sauraient
exclure tous les risques résiduels générés par la construction et
l’emploi de la machine, notamment.
Les risques résiduels sont minimisés en respectant les
« consignes de sécurité » et un « emploi conforme à l’usage
prévu » comme toutes les indications des présentes
instructions de service.
La prise de conscience et la prudence réduisent les risques de
blessures et d’endommagements.
Blessures par des débris de bois projetées.
Cassure et projection de pièces de couteau.
Dangers d’électrocution en cas d’utilisation de câbles de
raccordement non conformes.
Contact avec des pièces sous tension de composants
électriques ouverts.
Endommagement de l’ouïe en cas de travaux d’une certaine
durée sur la machine sans protection acoustique.
Il se pourrait donc que des risques résiduels non apparents
persistent bien que toutes les mesures de protection aient été
prises.
Consignes de sécurité
Avant toute mise en service de ce produit, lire et
respecter les indications suivantes et les règlements de
prévention d’accident de l’association préventive des
accidents du travail, particulièrement les règlements de
sécurité en vigueur dans les pays respectifs afin d’éviter
tout risque d’accident possible.
LRemettez les consignes de sécurité à toute personne
devant de travailler avec la machine.
LConservez ces consignes de sécurité avec soin.
Avant l‘utilisation, familiarisez-vous avec l‘appareil à l‘aide
des instructions de service.
Ne pas utiliser l’appareil à des fins non appropriées (voir
« Utilisation dans les règles de l’art »).
Eviter les postures anormales. Prendre une position sûre
et préserver l'équilibre à tout moment.
Soyez attentif. Veillez à ce que vous faites. Travaillez de
façon raisonnable. N'utilisez pas l'équipement si vous êtes
fatigué ou sous l'emprise de drogues, d'alcool ou de
médicaments. La moindre inattention pendant l'utilisation de
l'équipement peut provoquer de graves blessures.
Portez des vêtements de protection appropriés!
−Pas d’habits larges ou de bijoux que la machine
pourrait entraîner.
−des gants de travail et chaussures avec des semelles
antidérapantes.
−Filet pour les cheveux s’ils sont longs.
Portez des vêtements de protection personnels
−Lunettes de protection
Veillez à maintenir la zone de travail en ordre ! Le
désordre peut être la cause d’accidents.
Prenez les conditions environnantes en considération.
−Ne pas exposer le taille-haie à la pluie.
−Ne pas utiliser le taille-haie dans un environnement
humide ou mouillé.
−Ne travailler qu'avec une vue suffisante
−Ne pas utiliser le taille-haie en proximité de liquides ou
de gaz inflammables.
Ne jamais laisser le taille-haie sans surveillance.
Les personnes de moins de 18 ans n'ont pas le droit de
manipuler cette machine.
Tenir à l’écart toute personne étrangère.
Ne pas laisser toute personne étrangère, particulièrement
les enfants toucher le câble ou l’appareil .
Tenir à l’écart de votre plan de travail toute personne
étrangère.
Ne surchargez pas la machine ! Elle travaille mieux et avec
une sécurité accrue dans la plage indiquée.
Veillez au montage complet et correct des équipements de
sécurité pendant l’exploitation et ne modifiez rien sur la
machine qui risquerait d’influencer sasécurité.

Ne jamais utiliser des couteaux qui ne correspondent pas
aux caractéristiques indiquées dans cette notice.
L’utilisation d’autres appareils et d’autres accessoires
peut impliquer un risque de blessure.
Débranchez la machine et retirez la fiche de la prise au
secteur en cas de
−travaux de réparation
−travaux de maintenance et de nettoyage
−l’élimination de perturbations (le blocage des couteaux
en fait partie)
−Transport et stockage
−Abandonnement du taille-haie (même en cas
d'interruption brève)
Entretenir votre taille-haie avec soin:
−Maintenez les outils affûtés et propres afin de travailler
mieux et en toute sécurité.
−Les poignées doivent toujours être sèches et exemptes
d’huile et de graisse.
−Respectez les prescriptions de maintenance
Vérifiez la machine afin de découvrir tout endommagement
éventuel.
−Contrôlez le fonctionnement impeccable et conforme à
l’usage prévu des équipements de sécurité avec soin
avant de poursuivre l’utilisation de la machine.
−Vérifiez le fonctionnement correct des pièces mobiles
et assurez-vous qu’elles ne sont ni coincées ni
partiellement endommagées. Toutes les pièces sont à
monter correctement et toutes les conditions requises
sont à remplir afin de garantir une exploitation
impeccable de la scie.
−Les dispositifs de sécurité et les pièces endommagés
doivent être réparés ou remplacés convenablement
dans un atelier spécialisé reconnu, à moins que d’autres
informations ne soient mentionnées dans le mode
d’emploi.
19
−Les autocollants de sécurité endommagés ou illisibles
doivent être remplacés.
Ne laisser brancher aucune clé de l’appareil!
Avant la mise en service, toujours vérifier que les clés et les
autres outils de réglage sont enlevés de la machine.
Conservez les outillages non utilisés dans un endroit sec
et verrouillé et hors de portée de main des enfants.
Sécurité électrique
Exécution de la ligne de raccordement cf. IEC 60245
(H 07 RN-F) avec une section d’au moins
−1,5 mm² pour les câbles d’une longueur de jusqu’à 25 m
−2,5 mm² pour les câbles de plus de 25 m
Protégez-vous contre les risques d’électrocutions. Évitez
tout contact corporel avec des pièces mises à la terre.
N’employez pas le câble à des fins pour lesquelles il n’est
pas prévu. Protégez le câble contre la chaleur, l’huile et
les arêtes vives. Ne tirez pas sur le câble pour retirer la
fiche de la prise au secteur.
Ne jamais porter la machine en la tenant au câble de
connexion électrique.
Contrôler régulièrement le câble du taille-haie, le faire
remplacer par un spécialiste reconnu en cas
d'endommagement.
Pour la pose du conducteur de connexion, veillez à ce
que celui-ci ne soit pas plié ni écrasé ; le poser de façon à
ne pas gêner les autres équipements.
Vérifiez le câble de rallonge à intervalles réguliers et
remplacez-le dès que vous constatez un endommagement.
Ne vous servez jamais de lignes de raccordement
défectueuses.
Servez-vous exclusivement de câbles de rallonge spéciaux
et homologués pour l’extérieur le cas échéant.
Ne vous servez jamais de raccordements électriques
provisoires.
Ne pontez jamais les équipements de sécurité et ne les
mettez jamais hors service.
Brancher la machine à L’aide d’un disjoncteur à
protection différentielle (30 mA)
Tout raccordement électrique, voire des réparations sur
des parties électriques de la machine doivent être
effectuées par des personnes compétentes ou remises à
l’un de nos services après-vente. Les règlements locaux,
particulièrement en ce qui concerne les mesures de
protection sont à respecter.
Toutes réparations des différentes pièces de la machine
sont à effectuer par le fabricant, ou l’un de ses services
après-vente.
N’utiliser que des pièces détachées d’origine ou des
pièces d’accessoires spéciales. L’utilisation d’autres
pièces détachées et d’autres accessoires pourraient
entraîner un risque d’accident pour l’utilisateur, le fabricant
dégageant toute responsabilité pour tout dommage
encouru.
Mise en service
Branchement au secteur
Comparez la tension de votre secteur, p. ex. 230 V, avec la
tension indiquée sur la plaque signalétique de la machine et
raccordez le taille-haie à une prise mise à la terre appropriée et
conforme aux prescriptions.
LMoteur à courant alternatif :
prise à contact de protection, tension du secteur de 230
V avec interrupteur de protection contre les courants de
court-circuit et fusible 10 A inerte.
Utiliser des câbles de connexion et de rallonge d'une
section de conducteur de 1,5 mm² au minimum.
Connexion du câble de rallonge
Afin d'éviter une déconnexion accidentelle, faire passer le
câble en boucle à travers la poignée arrière puis le poser sur la
suspension du câble. Page 4 fig. D.
