Atlantic Maradja Digital User manual

ATLANTIC EST UNE MARQUE FRANÇAISE La sérénité s’installe chez vous
HORIZONTAL
VERTICAL
CONNECTÉ BAS
MARADJA
PILOTAGE INTELLIGENT CONNECTÉ
Radiateur connecté
Connected radiator - Radiador conectado
NOTICE D’UTILISATION
ET D’INSTALLATION
Installation and operating manual
Manual de utilización e instalación
Manual do Usuario e da Instalação
À conserver par l’utilisateur
Manual must be kept by end user
Guía que deberá ser conservada por el usuario
Guia a conservar pelo usuario
F
GB
SP
P

1
Nous vous remercions d’avoir choisi cet appareil et de nous avoir ainsi témoigné votre conance. Le
radiateur que vous venez d’acquérir a été soumis à de nombreux tests et contrôles an d’en assurer la
meilleure qualité et ainsi vous apporter une entière satisfaction
Prenez le temps de lire la notice de votre radiateur et découvrir les conseils d’utilisation pour améliorer
votre bien-être.
Conservez la notice, même après l’installation du radiateur.
Sommaire
Mise en garde p 2
Déclaration de Conformité Directive RED 2014/53/UE p 3
1 - INSTALLATION DE L'APPAREIL p 4
1.1 - Installation de l'appareil p 4
1.2 - Fixer le support mural p 5
1.3 - Raccorder le radiateur p 5
1.4 - Verrouiller l'appareil sur son support mural p 6
1.5 - Entretien p 6
2 - PRISE EN MAIN p 7
2.1 - Le boîtier de commande p 7
2.2 - Mettre en marche / Arrêt chauffage p 7
2.3 - Verrouiller / déverrouiller les commandes p 7
2.4 - L'interrupteur p 7
2.5 - Première mise en marche p 8
3 - CONNECTIVITE p 9
3.1 - Accéder aux connectivités p 9
4 - REGLAGES DE LA TEMPERATURE p 12
4.1 - Température de consigne p 12
5 - MODES DE FONCTIONNEMENT p 12
5.1 - Le mode Auto (non disponible en version Bas) p 13
5.2 - Le mode Basic p 14
5.3 - Le mode Prog p 14
6 - FONCTIONS DETECTION p 17
6.1 - Fenêtre ouverte / Fenêtre fermée p 17
6.2 - Occupation (non disponible en version Bas) p 18
7 - MODE EXPERT p 19
8 - DELESTAGE p 21
9 - ASSISTANCE p 21
Identication de l'appareil p 23
Modèles Horizontal (R4GHbis-i2g) / Vertical (R4GVbis-i2g) / Bas (R4GBbis-i2g) FR

2
MISE EN GARDE
- Attention surface très chaude, caution hot surface.
ATTENTION :
Certaines parties de ce produit peuvent devenir très chaudes et
provoquer des brûlures. Il faut prêter une attention particulière en
présence d’enfants et de personnes vulnérables
.
Il convient de maintenir à distance de cet appareil les enfants de
moins de 3 ans, à moins qu’ils ne soient sous une surveillance
continue.
Les enfants âgés entre 3 ans et 8 ans doivent uniquement mettre
l’appareil en marche ou à l’arrêt, à condition que ce dernier ait
été placé ou installé dans une position normale prévue et que ces
enfants disposent d’une surveillance ou aient reçu des instructions
quant à l’utilisation de l’appareil en toute sécurité et en comprennent
bien les dangers potentiels. Les enfants âgés entre 3 ans et 8 ans
ne doivent ni brancher, ni régler ni nettoyer l’appareil, et ni réaliser
l’entretien de l’utilisateur.
Cet appareil peut être utilisé par des enfants âgés d’au moins
8 ans et par des personnes ayant des capacités physiques,
sensorielles ou mentales réduites ou dénuées d’expérience ou
de connaissance, s’ils (si elles) sont correctement surveillé(e)s
ou si des instructions relatives à l’utilisation de l’appareil en toute
sécurité leur ont été données et si les risques encourus ont été
appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le
nettoyage et l’entretien par l’usager ne doivent pas être effectués
par des enfants sans surveillance.
An d’éviter une surchauffe et pour des raisons de sécurité,
ne pas couvrir l’appareil de chauffage.
La notice d’utilisation de cet appareil est disponible sur le
site internet ou en contactant le service après-vente.
: Les appareils munis de ce symbole ne doivent pas être mis
avec les ordures ménagères, mais doivent être collectés
séparément et recyclés. La collecte et le recyclage des
produits en n de vie doivent être effectués selon les
dispositions et les décrets locaux.

3
DECLARATION DE CONFORMITE
DIRECTIVE RED 2014/53/UE (*)
Par la présente Thermor Pacic déclare que l’équipement
référencé ci-dessous est conforme aux exigences essentielles de
la directive RED 2014/53/UE.
La déclaration de conformité UE complète de cet équipement est
disponible sur demande, auprès de notre service après-vente
(voir adresse et n°de tél en n de notice).
Désignation : Radiateur avec carte radio i2g
Modèles : voir la référence du modèle en entête de notice
Caractéristiques :
Bandes de fréquence radio utilisées par l’Emetteur-Récepteur
868MHz à 868.6MHz
868.7MHz à 869.2MHz
869.7MHz à 870MHz
Puissance de radiofréquence maximale : <25mW
Equipement Hertzien de Classe 2 : peut être mis sur le marché
et mis en service sans restrictions.
Portée radio : de 100 à 300 mètres en champ libre, variable selon les
équipements associés (portée pouvant être altérée en fonction des
conditions d'installation et de l'environnement électromagnétique).
La conformité aux normes radio et Compatibilité
électromagnétiqueaétévériéparl’organismenotié0081:
LCIE France, Fontenay aux Roses.

4
1 - INSTALLATION DE L’APPAREIL
1.1 - Installation de l’appareil
Votre appareil est livré avec son support mural. Le choix des vis
et des chevilles dépend cependant de la nature de votre mur et il
vous appartient de valider que vous utiliserez les vis et chevilles
adaptées en fonction du poids de l’appareil.
Une fois le couvercle du carton enlevé, vous pouvez retirer le
support mural, qui vous servira de gabarit pour le perçage des
trous.
Pour faciliter le raccordement, cet appareil (version horizontale et
basse) a été conçu an qu’il tienne debout le temps du raccordement.
Dans le cas d’un appareil Vertical, veillez à poser l’appareil dans
sa cale contre le mur jusqu’à la mise en place sur le support mural.
1.1.1 - Règles d’installation
Cet appareil a été conçu pour être installé dans un local résidentiel.
L’installation doit être faite dans les règles de l’art et conforme aux
normes en vigueur dans le pays d’installation (NFC 15100 pour la
France).
Respectez les distances minimales avec l’ameublement pour
l’emplacement de l’appareil (cf. schéma).
Ne pas installer d'étagère au dessus des appareils verticaux.
Modèle Horizontal et Bas Modèle Vertical
15 15
12 50
50
cotes en cm
12
50
30
15
cotes en cm
60 cm
60 cm
3 m
Volume
1
Volume
2
60 cm
2,25 m
Volume
0
Si vous avez un revêtement mural
posé sur mousse il faut mettre une
cale sous le support de l’appareil
d’épaisseur égale à celle de la
mousse an de conserver un espace
libre derrière pour ne pas perturber
sa régulation.

5
Ne pas installer l'appareil :
- Dans un courant d’air susceptible de perturber sa régulation
(sous une Ventilation Mécanique Centralisée, etc)
-Sousuneprisedecourantxe.
- Dans le volume 1 des salles de bains.
Les appareils utilisés dans les salles de bains doivent être
installés de façon telle que les interrupteurs et autres dispositifs de
commande de l’appareil ne puissent être touchés par une personne
dans la baignoire ou la douche.
1.2 - Fixer le support mural au mur
1Points de
perçage A
Points
de
perçage
A
2Points de
perçage A
Points de
perçage B
Points de
perçage
Visser
A
B
B
Posez le support mural au sol.
Repérez les points de perçage A.
Ceux-ci donnent la position des
xations inférieures.
Remontez le support mural en
faisant coïncider les points de
perçage A avec les trous inférieurs
du support mural. Pointez les 2
points de perçage B à l'aide d'un
stylo.
3Percez les 4 trous et mettez les chevilles adaptées à votre mur (ex. plaque
de plâtre, béton). Positionnez le support mural et vissez.
1.3 - Raccorder le radiateur
L’appareil doit être alimenté en 230V 50 Hz.
L’alimentation du radiateur doit être directement raccordée au réseau
après le dispositif de coupure omnipolaire conforme aux règles
d'installation.
Le raccordement au secteur se fera à l’aide du câble 3 ls (Marron
= Phase, Bleu = Neutre, Noir = Fil pilote) par l’intermédiaire d’un
boîtier de raccordement.

6
Dans des locaux humides comme les cuisines, les salles de bains,
il faut installer le boîtier de raccordement à au moins 25 cm du sol.
L’installation doit être équipée d’un dispositif de protection de type
disjoncteur, disjoncteur 30mA.
Leraccordementàlaterreestinterdit.Nepasbrancherlel
pilote (noir) à la terre.
Si le câble d’alimentation est endommagé, il doit être remplacé
par le fabricant, son service après-vente ou une personne de
qualication similaire an d’éviter un danger.
Si l’appareil pilote ou piloté est protégé par un différentiel 30mA
(ex : salle de bain) il est nécessaire de protéger l’alimentation du l
pilote sur ce différentiel.
1.4 - Verrouiller l’appareil sur son support mural
- Poser l’appareil sur le support S selon
le
schéma.
- Ramener l’appareil vers le support puis le relever
(èches 1 et 2).
- Introduire les pattes du support dans les trous de
l’appareil, rabaisser (èche 3).
- Verrouiller en tournant les 2 verrous V d’un demi
tour, votre appareil est xé .
1.5 - Entretien
Avant toute action d’entretien, éteignez votre appareil en mettant
l’interrupteur Marche/Arrêt en position 0.
Pour conserver les performances de votre radiateur, il est nécessaire,
environ deux fois par an, d’effectuer à l’aide d’un aspirateur ou d’une
brosse, le dépoussiérage des grilles inférieures et supérieures de
l’appareil. L’appareil p eut être nettoyé avec un chiffon humide ; ne
jamais utiliser de produits abrasifs et de solvants. En ambiance
polluée, des salissures peuvent apparaître sur la grille de l’appareil.
Ce phénomène est lié à la mauvaise qualité de l’air ambiant. Il est
conseillé, dans ce cas de vérier la bonne aération de la pièce
(ventilation, entrée d’air, etc...). Ces salissures ne justient pas le
remplacement sous garantie de l’appareil.

7
2 - PRISE EN MAIN
2.1 Le Boîtier de commande
2.2 - Mettre en marche / Arrêt chauffage
Pour mettre en marche l'appareil, faites un appui sur .
L'anneau vert autour de la touche s'allume.
Pour mettre en arrêt chauffage, faites un appui sur .
L'anneau vert autour de la touche s'éteint.
2.3 - Verrouiller/déverrouiller les commandes
An d'éviter toutes manipulation intempestive du boîtier, vous
avez la possibilité de le verrouiller. Pour le verrouiller, appuyez 5
secondes en même temps sur +.
Pour le dévérrouiller, effectuez la même opération.
2.4 - L'interrupteur
Un interrupteur marche/arrêt est situé à l'arrière de l'appareil.
Utilisez cet interrupteur uniquement pour un arrêt prolongé (hors
périodes de chauffe). Vériez que l'interrupteur est sur I(marche).
Après un arrêt prolongé, un nouveau réglage du jour et l'heure
peut être nécessaire.
Accéder aux réglages et aux
informations de fonctionnement
Indicateur de consommation
Augmenter
Naviguer
RetourValider Diminuer
Naviguer
Visualiser les informations
Suivre les instructions
Mettre en marche
Arrêt chauage

8
2.5 - Première mise en marche
Lors de la première mise sous tension, suivez les instructions
afchées à l'écran.
2.5.1 - Réglez la langue
Modiez la langue avec /et validez par .
Vous pouvez accéder ultérieurement au réglage de la langue par le
Menu Expert (voir chapitre "Menu Expert).
2.5.2 - Réglez la date et l'heure
Modiez le jour avec /et validez avec . Procédez de la
même façon pour régler le mois, l’année, l’heure, les minutes.
Vous pouvez accéder ultérieurement au réglage de la date et de
l’heure.
Par défaut, le passage heure d’été/heure d’hiver est automatique.
Vous pouvez désactiver le passage automatique heure d’été/
heure d’hiver (voir chapitre «Menu Expert»).
2.5.3 - Etat de l'appareil
Par défaut, à la première mise sous tension,
yle mode AUTO est sélectionné en version
Horizontale et vertical, (voir chapitre "Mode de
fonctionnement),
yLe mode Prog est sélectionné en version Bas.
yLa température de consigne est réglée à
19°C,
yLes fonctions détections sont actives (voir
chapitre "Fonctions détections". Pour la
version Bas la fonction détecton "Fenêtre ouv."
uniquement est active.
yL'abaissement de température maximum
(lors d'absences) est de 3°C par rapport à la
température de consigne (voir chapitre "Mode
de fonctionnement).

9
3 - CONNECTIVITE
Avant toute action, éclairez l'écran en appuyant sur une touche.
Ce menu vous permet d'accéder aux paramétrage de Connectivités.
Nos boîtiers sont compatibles iO-homecontrol.
Cette technologie de communication radio sans l hautement
sécurisée, est intégrée dans une large gamme d'équipements de
la maison proposée par des marques partenaires, spécialistes de
l'habitat.
Sur nos appareils de chauffage intégrant iO-homecontrolvous
pouvez par le menu "connectivité" :
• Jumeler plusieurs appareils compatibles entre eux dans une
même pièce.
Pour un fonctionnement optimal, seuls des appareils situés
dans une même pièce doivent être jumelés (jusqu'à 5
appareils maximun).
• Connecter vos appareils à l'application Cozytouch, pour piloter
à distance (à partir de l'application).
3.1 - Accéder aux CONNECTIVITES :(mode Auto pour versionHori-
zontal et vertical et Mode Prog pour version Bas)
3.1.1 - Jumelage entre appareils
Les appareils , situés dans une même pièce peuvent être jumelés
pour leur permettre de communiquer et partager des informations.
Par exemple, quand plusieurs appareils sont jumelés, un
changement de température de consigne ou de mode sur un
appareil se répercute immédiatement sur tous les autres appareils.
De la même manière, si un des appareils de la pièce détecte votre
présence, il communiquera cette information aux autres appareils.
Accéder au JUMELAGE

10 

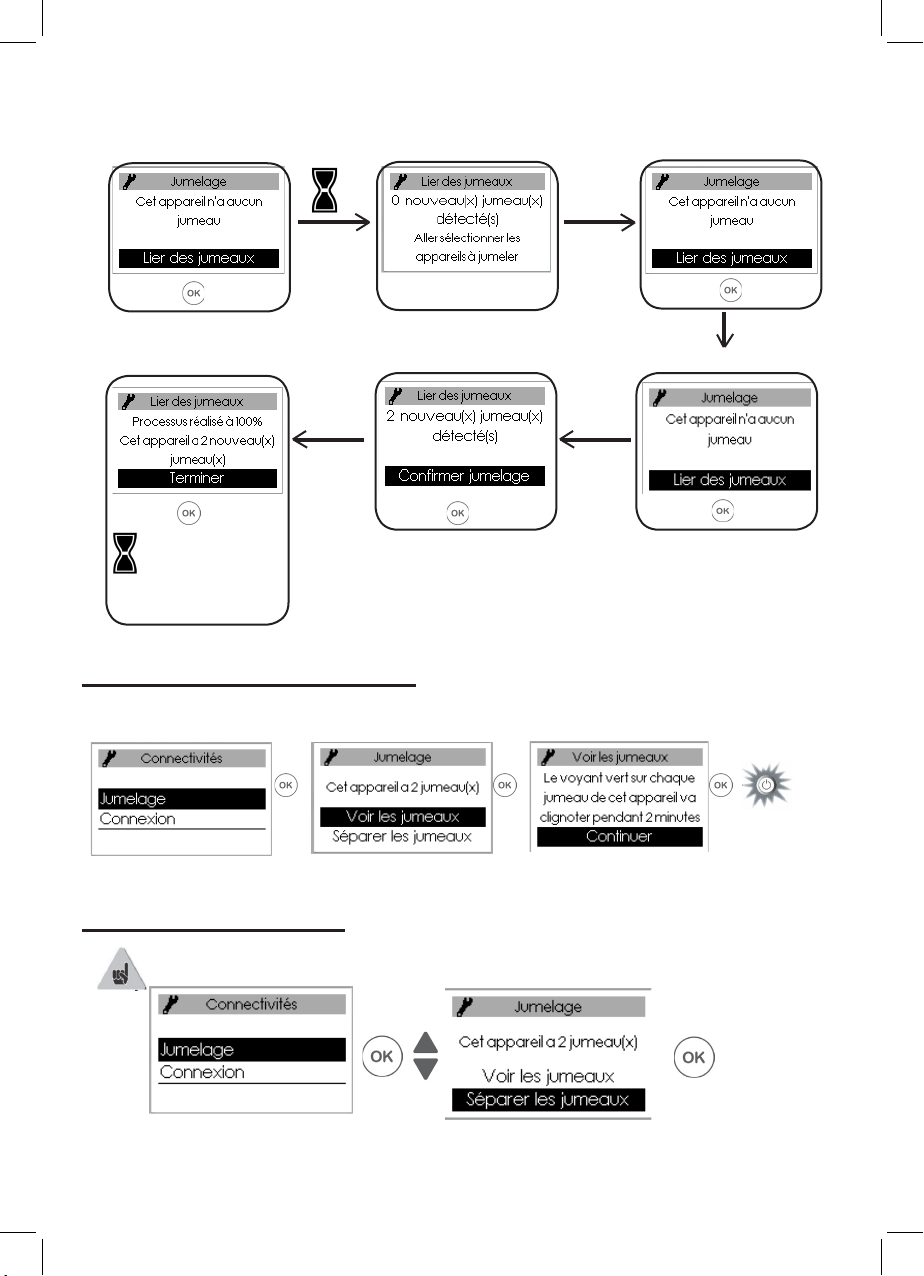

Exemple : jumeler 3 appareils d'une même pièce
Voir les appareils jumelés :
Vous pouvez voir les appareils que vous avez jumelés entre eux.
Annuler le jumelage :
Cette opération supprime tous les liens entre appareils
Appareil 1 Appareil 2
Appareil 3
Appareils 1 2 3 Appareil 1
Attendre
afchage
suivant
ou attendre
quelques minutes pour
revenir à l'écran initial
Appareil 1

11
Ajouter un jumeau :
Il faut annuler le jumelage existant ("voir Annuler le jumelage") et
recommencer l'opération pour jumeler tous les appareils entre eux.
3.1.2 - Connexion
Cet appareil est compatible avec notre Offre Cozytouch (Toutes
les informations sont disponibles sur notre site Internet) et avec les
box utilisant le protocole iO-homecontrol.
Accessoires nécessaires :
Application
Cozytouch compatible
iOS et Android.
Téléchargement gratuit
sur App Store ou
Google Store
Bridge Cozytouch.
Vendu par les
distributeurs de notre
marque ou sur notre
site internet
Box d'accès
à internet
Cette installation vous permet de piloter, programmer, contrôler
votre (vos) appareil(s) à distance, via un smartphone ou une
tablette.
Vous pouvez par exemple modier la température de consigne, ou
le mode de fonctionnement, gérer vos absences en indiquant votre
date de retour, ou visualiser la consommation de vos appareils.
Vous pouvez connecter à l'application, un appareil ou un groupe
d'appareils que vous avez jumelés.
Effectuez toutes les opérations de connexion ou de
pilotage à partir de l'application (suivez les instructions
afchées sur votre smartphone ou votre tablette).
Connectez vos appareils
Suivez les instructions données dans l'application.
Si les appareils sont déjà jumelés entre eux, effectuez cette
opération sur un seul appareil.

12 
4 - REGLAGE DE LA TEMPERATURE
Avant toute action, éclairez l'écran en appuyant sur une touche.
4.1 - Température de consigne
Pour modier la température de consigne, utilisez /.
Par défaut, la température de consigne est réglée à 19°C
(température conseillée) et est modiable de 12°C à 28°C.
Utilisez l'indicateur de consommation pour optimiser votre
réglage. Quand l'indicateur de consommation se trouve au
niveau du symbole vert, vous êtes à un niveau de température
inférieur ou égal à la température conseillée.
Il faut 6 heures minimum pour que la température se stabilise
dans la pièce.
Il est possible en fonction de votre installation que vous releviez
une température différente de celle affichée sur votre appareil.Danc
ce cas, reportez-vous au chapitre "Mode Expert "- "Etalonnage T°".
Position Hors Gel (version Bas sans Mode Auto)
Utilisez cette fonction quand vous êtes absent plus de 48 heures.
Quel que soit le mode choisi, pour activer le Hors Gel appuyez sur
jusqu'à afchage 7,0°.
A votre retour, réglez à nouveau la température de consigne pour
revenir à un fonctionnement normal.
5 - MODES DE FONCTIONNEMENT
yAvant toute action, éclairez l'écran en appuyant sur une touche.
yChoisissez le mode de fonctionnement le plus adapté à votre besoin.
y3 modes sont proposés en version Horiz. et Vertical et 2 modes en Bas (Basic et
Prog) :
Accédez aux MODES :

13
5.1 - Le Mode Auto (non disponible en version Bas)
Ce mode permet d'activer le pilotage intelligent. Vous réglez
la température désirée lors de votre présence dans la pièce
et l'appareil optimise votre confort tout en réalisant des
économies.
L'appareil :
ymémorise votre rythme de vie hebdomadaire et ses évolutions pour effectuer sa
propre programmation,
yanticipe la chauffe pour que vous ayez la bonne température à votre retour dans
la pièce,
ydétecte vos présences et absences imprévues pour ajuster la température
automatiquement,
ydétecte les ouvertures et fermetures de fenêtres pour baisser la température à
7°C quand vous aérez.
5.1.1 - Fonctions accéssibles en mode AUTO
yAbaissement de température
yPermet de régler le niveau d'abaissement maximum de la température que vous
souhaitez effectuer lors de vos périodes d'absences (de -2°C à -4°C). Par défaut, il est
réglé à -3°C.
yFonction détections
yLa fonction détection d'occupation est toujours active.
yPar défaut, la fonction détection fenêtre ouverte est active et peut-être désactivée
(voir chapitre "Fonctions détections").
yVisualisation des informations du pilotage intelligent

14 
Autoprogrammation
yPermet de visualiser les périodes de présence observées par l'appareil pour chaque
jour de la semaine. Votre appareil apprend, mémorise et évalue en permanence votre
rythme de vie pour adapter la température de votre pièce.
yAprès la première mise en marche, une semaine de fonctionnement est
nécessaire pour dénir l'autoprogramme. Il s'afne ensuite et évolue au l du
temps.
Temps d'anticipation
yPour anticiper de manière optimale sa mise en chauffe avant votre retour, votre
appareil apprend et mémorise le temps de montée en température en fonction des
caractéristiques de votre pièce (volume,isolation, température extérieure ...).
Economies d'énergie
yVotre appareil vous informe des économies réalisées en indiquant le pourcentage
de temps pendant lequel il a effectué un abaissement de la température sur les 7
derniers jours.
yAprès la première mise en marche, une semaine de fonctionnement est
nécessaire pour pouvoir visualiser un premier résultat. Ensuite, il sera mis à jour
en permanence.
5.2 - Le Mode Basic
yL'appareil suit en permanence la température de consigne
réglée. Toutes les fonctions intélligentes sont désactivées.
5.3 - Le Mode Prog
yCe mode utilise la programmation interne ou externe.
L'appareil suit :
yle programme interne déni pour chaque jour de la semaine,
you
yles ordres de la programmation externe de votre installation.
5.3.1 - Dénir la source de programmation
yProgrammation interne
yCette source de programmation est sélectionnée par défaut.
yL'appareil suit les programmes dénis.
yDes programmes sont pré-enregistrés. Vous pouvez les modier (voir "Modier les
programmes internes").
yProgrammation externe
yL'appareil suit les ordres de la commande externe de votre installation par liaison
l pilote ou par liaison radio .

15
yPour piloter un (des) appareil(s) à partir d'un point de commande externe
de votre installation, il faut :
y1) Echanger la clé de sécurité avant de faire l'association à partir du point de
commande. Pour cela, allez dans "Menu, Expert, Paramétrages, Connectivités,
Envoyer clé de sécurité ou Recevoir clé de sécurité (voir chapitre "Menu Expert").
y2) Autoriser l'association sur chacun des appareils si l'installation est équipée d'un
point de commance de notre marque (voir chapitre "Menu Expert").
ySi les appareils sont jumelés entre eux, effectuez l'envoi de la clé de sécurité
à partir d'un seul appareil.
ySi les appareils ne sont pas jumelés entre eux, effectuez l'échange de clé sur
chacun des appareils.
yModierlesprogrammesinternes
Vous pouvez programmer jusqu'à 3 plages de température Confort pour chaque jour
de la semaine.
En dehors de ces plages, l'appareil effectue un abaissement de température (réglé par
défaut à -3,5°C).
Faites varier les plages avec ou et validez avec OK.
Exemples de programmations :
Deux plages de température
confort :
de 6h00 à 8h00
de 17h00 à 23h00
Trois plages de température
confort :
de 6h00 à 8h00
de 12h00 à 14h00
de 17h00 à 23h00
Une plage de température
confort :
de 6h00 à 23h00
yCopier un programme
Vous pouvez copier le programme déni d'une journée sur un (plusieurs) autre(s)
jours(s).
Faites déler les jours avec Ok. Copiez avec . Revenez au jour précédent avec
.

16 
Exemple : copier le programme du lundi vers le jeudi
5.3.2 - Fonctions accessibles en Mode Prog
yAbaissement de la température
Permet de régler le niveau d'abaissement de la température que vous souhaitez
effetuer en dehors des plages Confort (de -2°C à 9°C). Par défaut, il est réglé -3,5°C (si
la température de consigne est réglée à 19°C, alors, en dehors des plages de Confort
elle baissera jusqu'à 15,5°C).
yFonction détection (non disponible en version Bas)
Par défaut, la fonction détection d'occupation est inactive et la fonction détection fenêtre
ouverte est active (voir chapitre "Fonctions Détections").
L'activation de la fonction détection d'occupation dans le Mode Prog, permet de
gérer vos présences imprévues automatiquement.
Exemple : Lundi vous aviez programmé une plage de température de 17h00 à 23h00.
Vous rentrez à 15h00. L'appareil détecte votre présence et passe automatiquement en
plage de température Confort.
yDérogation ponctuelle à la programmation
Fonction détection d'occupation Inactive (non disponible en
version Bas)
Permet de gérer vos présences imprévues.
Exemple : Lundi vous aviez programmé une plage de
température Confort de 17h00 à 23h00. Vous rentrez à 15h00
et l'appareil afche une température Eco.
Vous pouvez augmenter manuellement la température.
La dérogation ponctuelle est active jusqu'à la prochaine plage
de température Confort dénie dans le programme.
L'appareil reprend ensuite son fonctionnement normal.
ou

17
6 - FONCTIONS DETECTIONS
Avant toute action, éclairez l'écran en appuyant sur une touche
6.1 - Fenêtre ouverte / Fenêtre fermée
Dans le cas d'appareils jumelés, si on désactive la fonction sur l'un des appareils, elle
est désactivée sur l'ensemble des appareils jumelés.
Permet de détecter les variations de température
liées à l'ouverture et à la fermeture de vos fenêtres.
Si vous oubliez d'éteindre votre appareil lors de
l'ouverture prolongée d'une fenêtre, cette fonction
permet d'y pallier et évite à votre appareil de chauffer
inutilement.
L'appareil passe automatiquement en mode Hors
Gel (7°C) lorsqu'il détecte une fenêtre ouverte
et remonte à la température de consigne lorsqu'il
détecte sa fermeture (le temps de détection
est variable). L'appareil réagit aux ouvertures et
fermetures de fenêtre, en fonction de plusieurs
variables, dont notamment :
yla température souhaitée dans la pièce
yla température extérieure
yla conguration de l'installation
Nous déconseillons l'utilisation de cette fonction dans les couloirs et dans les
pièces situées à proximité d'une porte d'entrée donnant sur l'extérieur.
6.1.1 - Activer/Désactiver la fonction
Pour la version Bas vous avez accès à la fonction "Fenêtre ouverte" via le mode Prog.
Via le "Menu Expert", vous pouvez désactiver la détection de fenêtre ouverte
d'un seul appareil sans désactiver les autres dans le cas d'appareils jumelés (voir
chapitre "Paramétrages" du menu expert page 19). Ce même appareil passera
en hors gel en cas de détection de fenêtre ouverte par l'un des autres produits
jumeaux.
Zone d’emplacement
la plus optimale

18 
6.2 - Occupation (non disponible en version Bas)
Permet de ne chauffer votre pièce que
lorsqu'une personne est présente.L'appareil
chauffera alors en mode Confort .
Pour optimiser la détection d'occupation de
votre appareil, il convient de l'installer de façon
à ce que la détection se fasse de manière
optimale (ex : ne pas installer derrière un
canapé, un lieu de passage fréquent comme
un couloir, un meuble, ...).
6.2.1 - Activer/Désactiver la fonction
Fonction toujours active en MODE AUTO
Ex : Votre appareil est réglé à 19°C en Confort (programmé ou non).
- 9h00, il détecte votre présence;
- 9h30, la température de fonctionnement passe à 18°C;
- 10h00, la température de fonctionnement passe à 17°C.
9h00
9h30
10h00
La détection ne se fait pas en dessous du capteur.

19
7 - MODE EXPERT
Avant toute action, éclairez l'écran en appuyant sur un touche.
Ce menu permet d'accéder aux fonctions avancées de l'appareil.
informations
Permet d'obtenir des informations sur l'appareil qui pourront vous être demandées en cas de
contact avec le SAV.
Paramétrages
Général
Horloge
Eté/Hiver automatique.
Permet d'activer ou de désactiver le passage automatique de
l'heure d'été à l'heure d'hiver.
Par défaut, ce parametrage est actif.
Date et heure.
Langue Permet de choisir la langue : Français, Anglais.
Réinitialisation
Permet de revenir au réglage de base usine (mode Auto actif,
consigne à 19°C, abaissement à 3°C, fonctions détections
actives). Le jumelage entre les appareils, la connexion à
l'application ou la connexion à un point de commande seront
supprimés
Cong.
fonctions
Etalonnage T°
Il est possible, en fonction de votre installation, que vous releviez
une température ambiante différente de celle afchée sur votre
appareil. Avant toute action, laissez stabiliser la température au
moins 6h en mode confort, à la température souhaitée. Vous
pouvez alors effectuer un étalonnage de votre appareil pour
ajuster la température de consigne à la température relevée
dans la pièce . La valeur d'étalonage est comprise entre -3°C
et +3°C.
Exemple : la température afchée sur votre radiateur est 20°C.
Celle afchée sur votre thermomètre est de 18°C => choisissez
la valeur d’étalonnage -2°C.
Détection
fenêtre
En cas de jumelage, permet de désactiver la fonction détection
fenêtre ouverte sur cet appareil uniquement. La désactivation
de la fonction sur cet appareil ne désactive pas la fonction sur
les autres appareils jumelés et lui permet de suivre la fonction
Détection fenêtre ouverte des autres appareils jumelés.
Effacement
Réservé aux appareils gérés par radio.
Permet de baisser la température de consigne de -1°C à -2°C
lors des périodes de pointes tariairesD; Ces périodes vous
sont signalées par l'envoi d'un message radio privé en fonction
du système installé.
Luminosité de
l'anneau
Permet de régler le niveau de luminosité de l'anneau (indicateur
de marche).
