Atlantic Solius Ecodomo Series User manual

SOLIUS
PANNEAU RAYONNANT
VERSIONS HORIZONTALES ET VERTICALES
Radiant panel heater - Horizontal and vertical
GARANTIE
DOCUMENT À CONSERVER PAR L’UTILISATEUR,
À PRÉSENTER UNIQUEMENT EN CAS DE RÉCLAMATION
n La durée de garantie est de 2 ans à compter de la date d’installation ou d’achat et ne saurait excéder
30 mois à partir de la date de fabrication en l’absence de justificatif.
n Atlantic assure l’échange ou la fourniture des pièces reconnues défectueuses à l’exclusion de tous
dommages et intérêts.
n Les frais de main d’œuvre, de déplacement et de transport sont à la charge de l’usager.
n Les détériorations provenant d’une installation non conforme, d’un réseau d’alimentation ne respectant
pas la norme NF EN 50160, d’un usage anormal ou du non respect des prescriptions de ladite notice
ne sont pas couvertes par la garantie.
n Les dispositions des présentes conditions de garantie ne sont pas exclusives du bénéfice, au profit de
l’acheteur, de la garantie légale pour défauts et vices cachés qui s’applique en tout état de cause dans
les conditions des articles 1641 et suivants du code civil.
n Présenter le présent certificat uniquement en cas de réclamation auprès du distributeur ou de votre
installateur, en y joignant votre facture d’achat.
SATC
Rue Monge - ZI Nord
85002 LA ROCHE SUR YON Cedex
* Ces renseignements se trouvent sur la plaque signalétique, côté gauche de l’appareil.
TYPE DE L’APPAREIL* : ...............................................................................................
N° DE SÉRIE* : .............................................................................................................
LE NOM ET L’ADRESSE DU CLIENT : ...........................................................................
.....................................................................................................................................
Cachet du distributeur
www.atlantic.fr
NOTICE D’UTILISATION ET D’INSTALLATION
Installation and operating manual
F
GB
Edition 2010
GUIDE À CONSERVER
PAR L’UTILISATEUR
Manual to be retained by the user
Tous les litiges relèvent de la compétence exclusive
des tribunaux de la Roche-sur-Yon.
notice SOLIUS ECODOMO inversé.indd 1 20/04/10 14:40

1
Sommaire
Mise en garde........................................................................................................................................................................................2
Installation
Préparer l’installation du panneau rayonnant ...............................................................................3
Déverrouiller la patte d’accrochage du panneau rayonnant .....................................................4
Fixer la patte d’accrochage au mur.................................................................................................4
Raccorder le panneau rayonnant.....................................................................................................5
Verrouiller le panneau rayonnant sur la patte d’accrochage.....................................................6
Fonctionnement .................................................................................................................................................................................................................................... 7
Utilisation
Chauffer votre pièce : utilisation du mode Confort...................................................................8
Abaisser automatiquement la température de votre pièce : utilisation du mode Eco.......9
Programmer votre période de chauffe : utilisation du mode prog.......................................10
Utiliser les fonctions d’économies d’énergie..............................................................................11
Conseils
M’absenter pendant une durée comprise entre 2 et 24 heures............................................14
M’absenter plus de 24 heures .......................................................................................................14
Verrouiller les réglages du panneau rayonnant ..........................................................................15
Entretien ..............................................................................................................................................17
En cas de problème...........................................................................................................................18
F

2
Nous vous remercions de votre choix et de votre confiance. e panneau rayonnant que vous venez
d’acquérir a été soumis à de nombreux tests et contrôles afin d’en assurer la qualité et ainsi vous
apporter une entière satisfaction.
Les références de votre panneau rayonnant
Elles sont situées sur le côté droit de l’appareil.
Le Code commercial et le Numéro de série identifient auprès du constructeur le panneau rayon-
nant que vous venez d’acquérir.
Les appareils munis de ce symbole ne doivent pas être mis avec les ordures ménagères, mais
doivent être collectés séparément et recyclés.
La collecte et le recyclage des produits en fin de vie doivent être effectués selon les dispo-
sitions et les décrets locaux.
- Veillez à ce que les enfants ne s'appuient pas sur le panneau rayonnant et ne jouent pas à proximi-
té quand il fonctionne, la surface de celui-ci risquant dans certaines circonstances de causer des brû-
lures sur la peau, notamment du fait que leurs réflexes ne sont pas encore acquis ou sont plus lents
que ceux d’un adulte. En cas de risque, prévoyez l'installation d'une grille de protection devant le
panneau rayonnant.
- Ce panneau rayonnant n’est pas prévu pour être utilisé par des personnes (y compris les enfants)
dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées
d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne
responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation
du panneau rayonnant.
- Il convient de surveiller les enfants afin qu’ils ne jouent pas avec le panneau rayonnant.
- Toutes interventions sur les parties électriques doivent être effectuées par un professionnel quali-
fié.
- Veillez à ne pas introduire d’objets ou de papier dans le panneau rayonnant.
- A la première mise en chauffe, une légère odeur peut apparaître correspondant à l’évacuation des
éventuelles traces liées à la fabrication du panneau rayonnant.
- Pour éviter une surchauffe et une détérioration des éléments de votre appareil, ne couvrez pas le
panneau rayonnant (rideaux, serviettes,...).
- Pour toutes interventions, il est impératif que le panneau rayonnant soit mis en position et refroi-
di avant décrochage de la patte.
ANormes, labels de qualité
BNom commercial
CCode commercial
DRéférence de fabrication
EN° de série
FN° de constructeur
Conservez la notice, même après l’installation du panneau rayonnant.
Mise en garde

Installation
Règles d’installation
- Ce panneau rayonnant a été conçu pour être installé dans un local résidentiel. Dans tout autre
cas,veuillez consulter votre distributeur.
- L’installation doit être faite dans les règles de l’art et conforme aux normes en vigueur dans
le pays d’installation (NFC 15100 pour la France).
- Le panneau rayonnant doit être alimenté en 230 V Mono 50Hz.
-
Dans des locaux humides comme les salles de bains et les cuisines, vous devez installer le boîtier de
raccordement au moins à 25 cm du sol.
enir le panneau rayonnant éloigné d’un courant d’air susceptible de perturber son
fonctionnement (ex : sous une Ventilation Mécanique Centralisée,etc...).
Ne pas l’installer sous une prise de courant fixe.
Le panneau rayonnant est équipé d’un système de détection dont le capteur est situé sur la façade
de l’appareil.

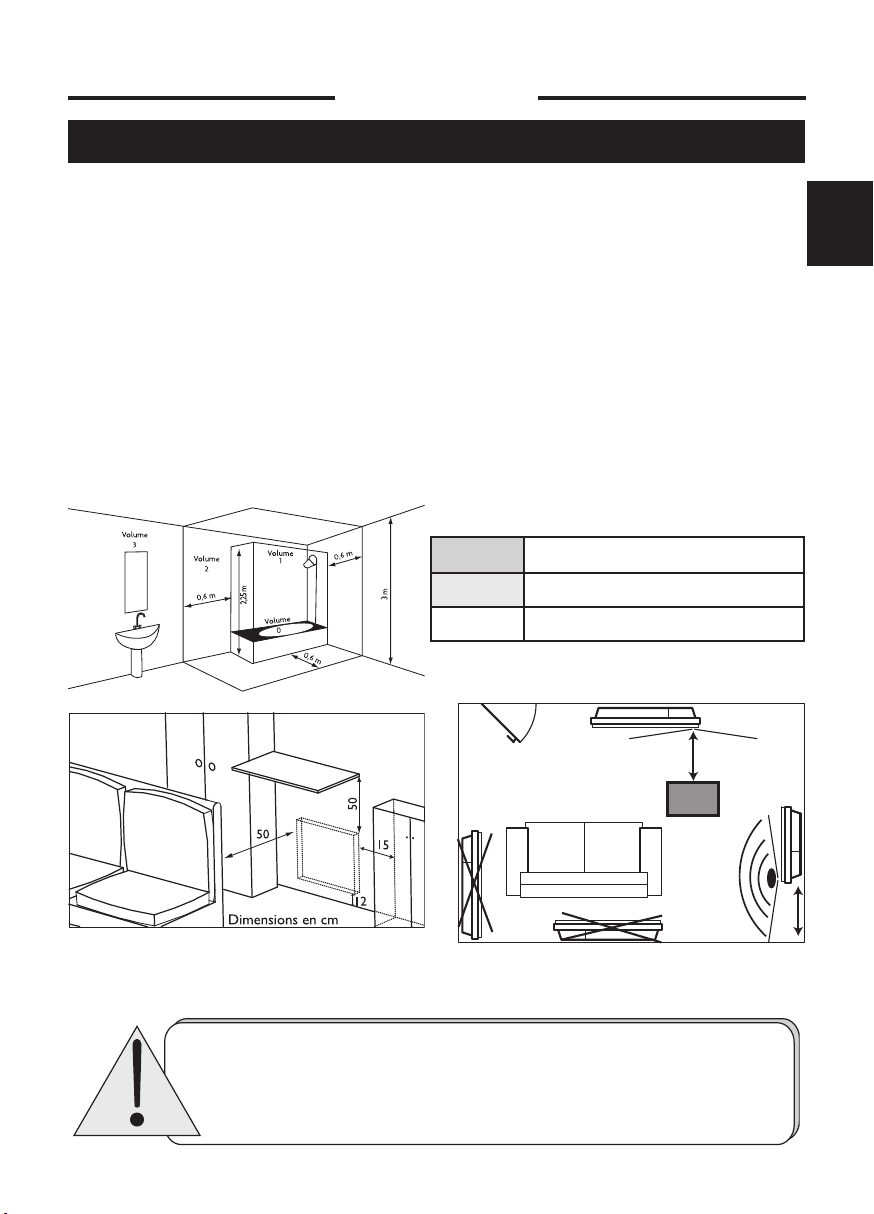

PRÉPARER L’INS ALLA ION DU PANNEAU RAYONNAN
3
Volume 1 Pas d’appareil électrique
Volume 2 Appareil électrique Classe II - IP X4
Volume 3 Appareil électrique Classe II
Il est fortement déconseillé de monter les appareils verticaux au-dessus d'une altitude
de 1000 m (risque de mauvais fonctionnement).
L'installation d'un appareil en altitude provoque une élévation de la température de
sortie d'air (de l'ordre de 10°C par 1000 m de dénivelé).
Il est interdit de monter un appareil vertical horizontalement et vice-versa.
Il est interdit d'utiliser l'appareil en configuration mobile, sur pied ou roulettes.
50 cm
15 cm
Respectez les distances minimales avec le
mobilier pour l’emplacement de l’appareil.
Pour optimiser la détection d’absence de votre panneau
rayonnant, évitez de l’installer dans un angle fermé ou der-
rière un meuble.
F

4
Nous vous conseillons de poser le panneau rayonnant à plat face vers le sol, en prenant garde de
protéger sa façade d’éventuelles rayures.
DEVERROUILLER LA PA E D’ACCROCHAGE
DU PANNEAU RAYONNAN
FIXER LA PA E D’ACCROCHAGE AU MUR
12Tout en maintenant la
languette soulevée,
poussez la patte d’ac-
crochage vers le bas du
panneau rayonnant
pour dégager les cro-
chets supérieurs S2. Il
est conseillé d’utiliser
des gants de protection.
Munissez-vous d’un tournevis plat et
soulevez la languette en veillant à ne
pas la déformer.
34Retirez la patte d’accrochage.
Faîtes basculer la patte d’accrochage
autour des crochets inférieurs S1.
12Remontez la patte
d’accrochage en
l’alignant avec les
points de perçage
Apour repérer
les points de
perçage B(vous
pouvez éventuelle-
ment utiliser un
niveau).
Posez la
patte d’ac-
crochage au
sol et con-
tre le mur.
Repérez les
points de
perçage A.
34Positionnez et vissez la patte d’ac-
crochage.
Percez les 4 trous et mettez des
chevilles.
En cas de support particulier, utilisez des
chevilles adaptées (ex : plaque de plâtre).
es points de perçage A donnent la position
des fixations inférieures.
es points de perçage B donnent la position
des fixations supérieures.
S1
S2

5

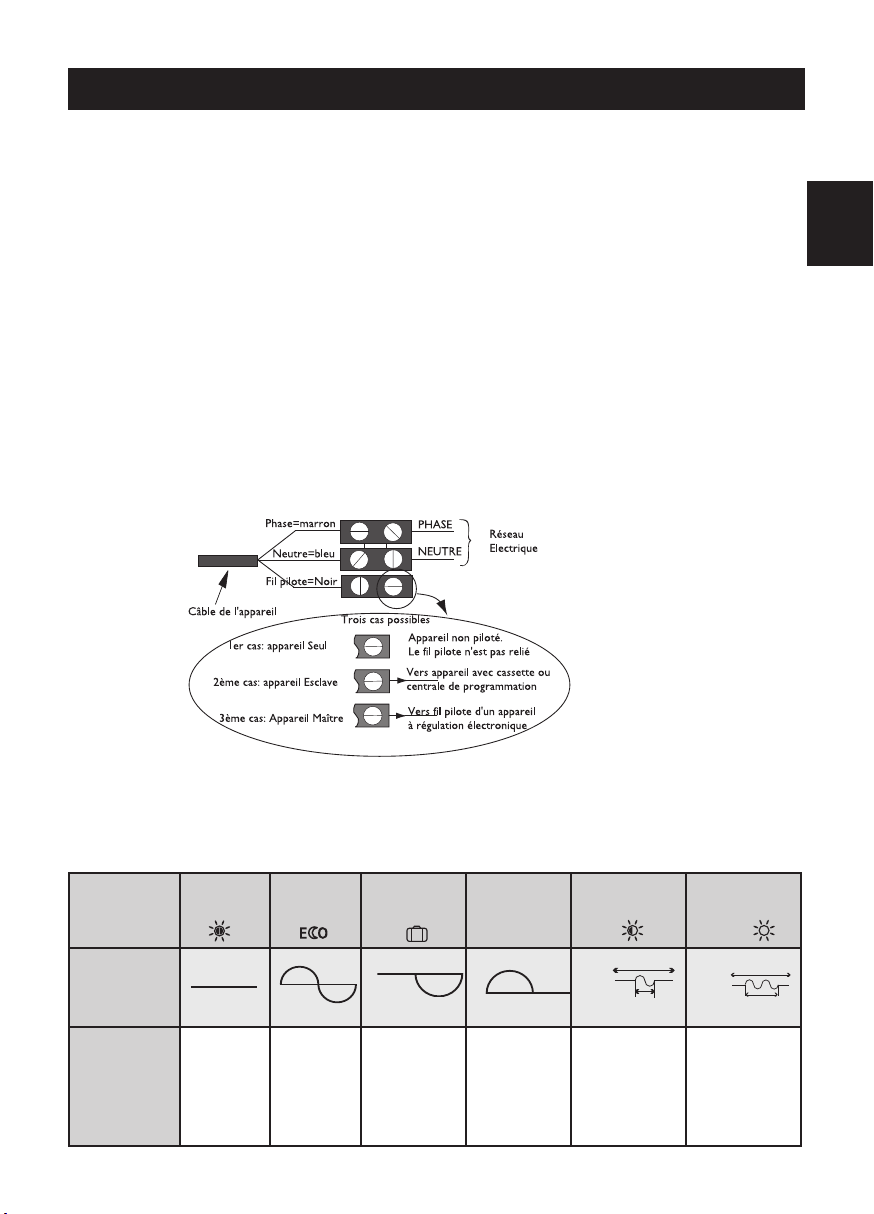

RACCORDER LE PANNEAU RAYONNAN
Schéma de raccordement du panneau rayonnant
-Coupez le courant et branchez les fils d’après le schéma suivant :
- Vous pouvez raccorder le fil pilote si votre maison est équipée d’une centrale de programmation, d’un
programmateur ou d’un gestionnaire.
Dans ce cas, pour vérifier la transmission correcte des ordres de programmation, procédez aux
vérifications suivantes en fonction des modes choisis (Confort, Eco, ...) :
CONFORT ECO HORS GEL ARRET DU
CHAUFFAGE
DELESTAGE
CONFORT
-1°C
CONFORT
-2°C
SIGNAL A
TRANS-
METTRE
MESURE
ENTRE LE
FIL PILOTE
ET LE
NEUTRE
0 Volt 230 Volt -115 Volts
négative
+115 Volts
positive
230 Volts
pendant 3 s
230 volts
pendant 7 s
5'
3''
5'
7''
Règles de raccordement
- Le panneau rayonnant doit être alimenté en 230 V Mono 50Hz.
- L’alimentation du panneau rayonnant doit être directement raccordée au réseau après le disjoncteur
et sans interrupteur intermédiaire.
- Le raccordement au secteur se fera à l’aide du câble du panneau rayonnant par l’intermédiaire d’un
boîtier de raccordement. Dans des locaux humides comme les salles de bains et les cuisines, il faut
installer le boîtier de raccordement au moins à 25 cm du sol.
-Le raccordement à la terre est interdit. Ne pas brancher le fil pilote (fil noir) à la terre.
- L’installation doit être équipée d’un dispositif de coupure omnipolaire ayant une distance d’ouverture de
contact d’au moins 3 mm.
- Si le câble d’alimentation est endommagé, il doit être remplacé par un professionnel.
- Si vous utilisez le fil pilote et s’il est protégé par un différentiel 30mA (ex : salle de bains), il est néces-
saire de protéger l’alimentation du fil pilote sur ce différentiel.
F

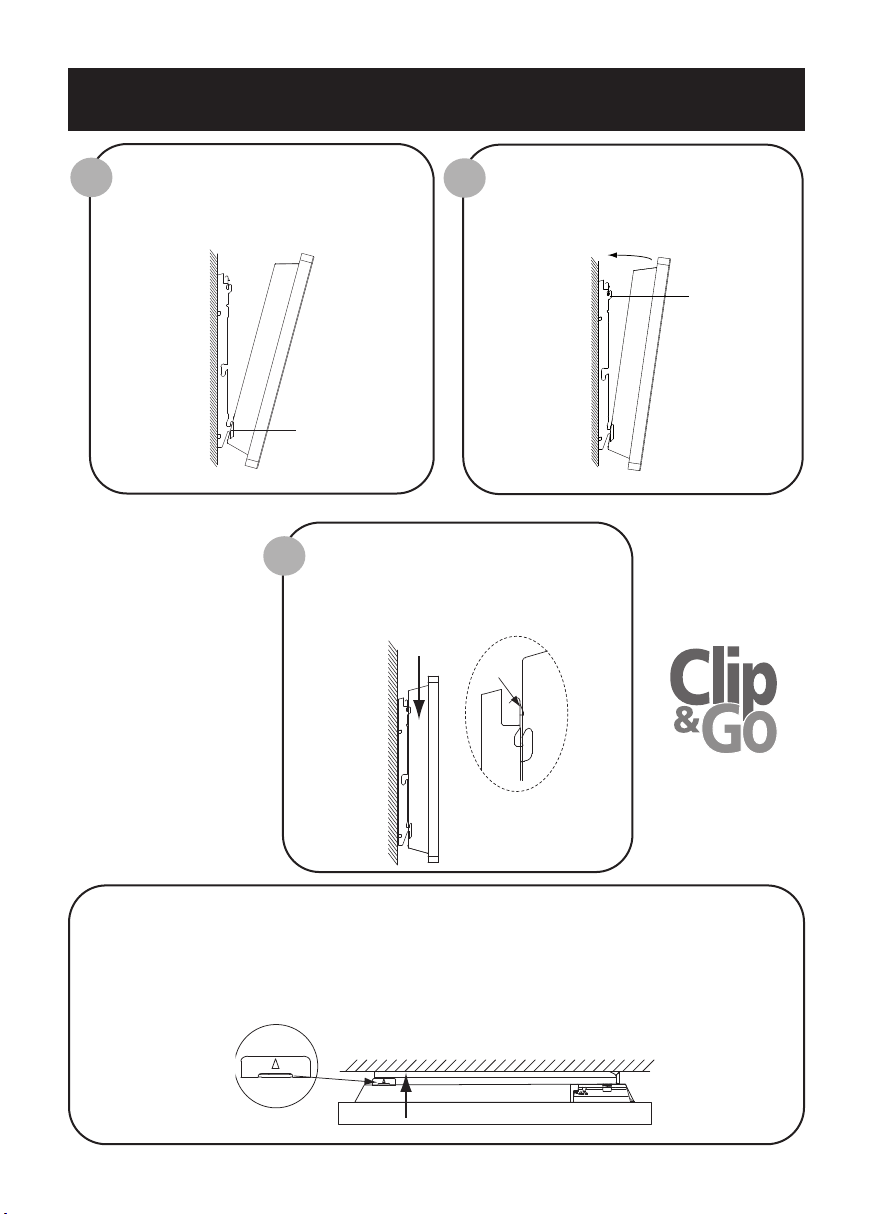

VERROUILLER LE PANNEAU RAYONNAN
SUR LA PA E D’ACCROCHAGE
S1
S2
12Faîtes basculer le panneau rayonnant
en le soulevant pour le poser sur les
supports S2.
Posez le panneau rayonnant incliné
sur les supports S1.
3Abaissez le panneau rayonnant sur la
patte d’accrochage. Un clic vous
indique que le panneau rayonnant est
fixé et verrouillé.
Pour déverrouiller le panneau rayonnant de la patte d’accrochage, munissez-vous d’un
tournevis plat et poussez la languette (située en haut à gauche de la patte d’ac-
crochage derrière l’appareil) vers le mur.
Soulevez le panneau rayonnant tout en maintenant la languette avec le
tournevis. Basculez-le en avant puis retirez-le des supports S1.
CLIC
6

7

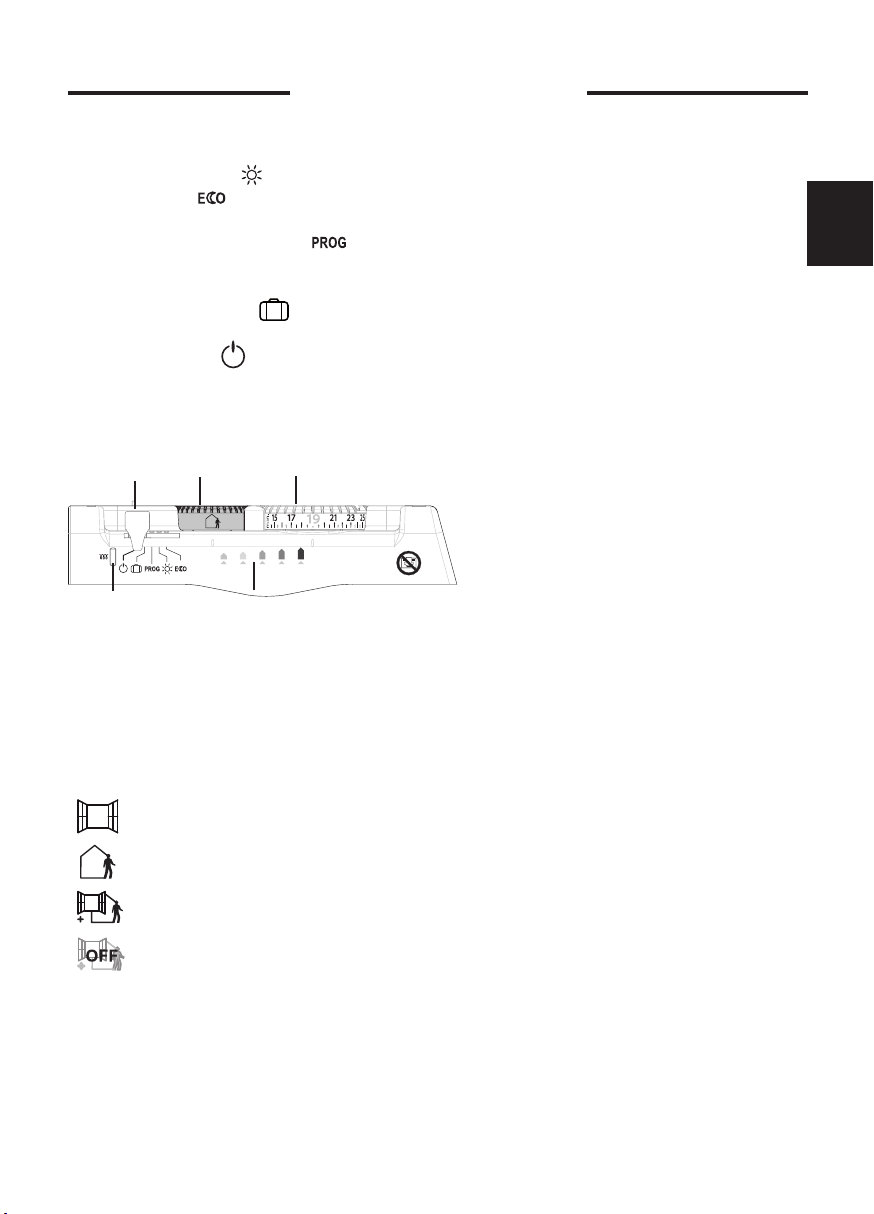

Fonctionnement
Vous pouvez faire fonctionner votre panneau rayonnant selon plusieurs modes :
•Le mode Confort ( ) qui vous permet d’obtenir la bonne température ambiante.
•Le mode Eco ( ) qui vous permet d’abaisser la température de votre pièce lors d’une absence pro-
longée de la maison, ou pendant la nuit, notamment dans les chambres.
•Le mode Programmation ( ) qui vous permet de programmer les modes Confort et Eco
en fonction des périodes d’occupation de la pièce, au moyen d’un système de programmation (en
option).
•Le mode Hors Gel ( ) qui vous permet de maintenir une température d’environ 7° C lors
d’une absence de plus de 24 heures, par exemple.
•Le mode Veille ( ) qui vous permet d’arrêter la chauffe de votre panneau rayonnant.
Le boîtier de commande
ACurseur de choix du mode
BMolette des fonctions d’économies
d’énergie
CMolette de réglage de la températu-
re Confort
DVoyants de l’indicateur de consom-
mation
EVoyant de chauffe
ABC
D
E

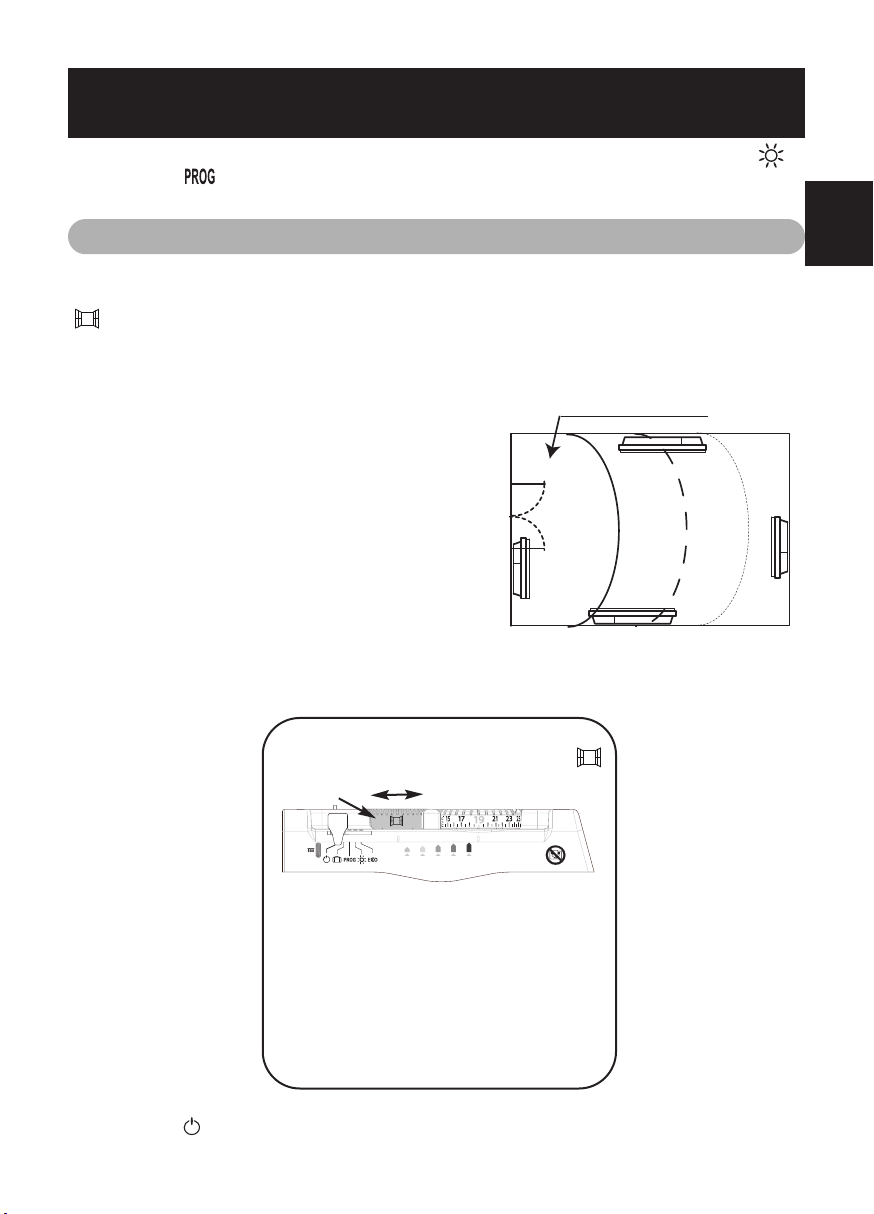

Les fonctions d’économie d’énergie (se reporter à la page 11)
Activer la détection d’aération
Activer la détection d’absence
Activer les détections d’aération et d’absence
Désactiver les détections d’aération et d’absence
F
Au bout de 2 minutes d’inactivité, le voyant de l’indicateur Ds’éteint automatiquement.

Utilisation
8
CHAUFFERVO RE PIECE :
U ILISA ION DU MODE CONFOR
Ce mode vous permet d’avoir la température ambiante souhaitée dans la pièce. Les voyants de l’in-
dicateur de consommation vont vous permettre d’optimiser votre réglage (voir page 13).
PROG
12

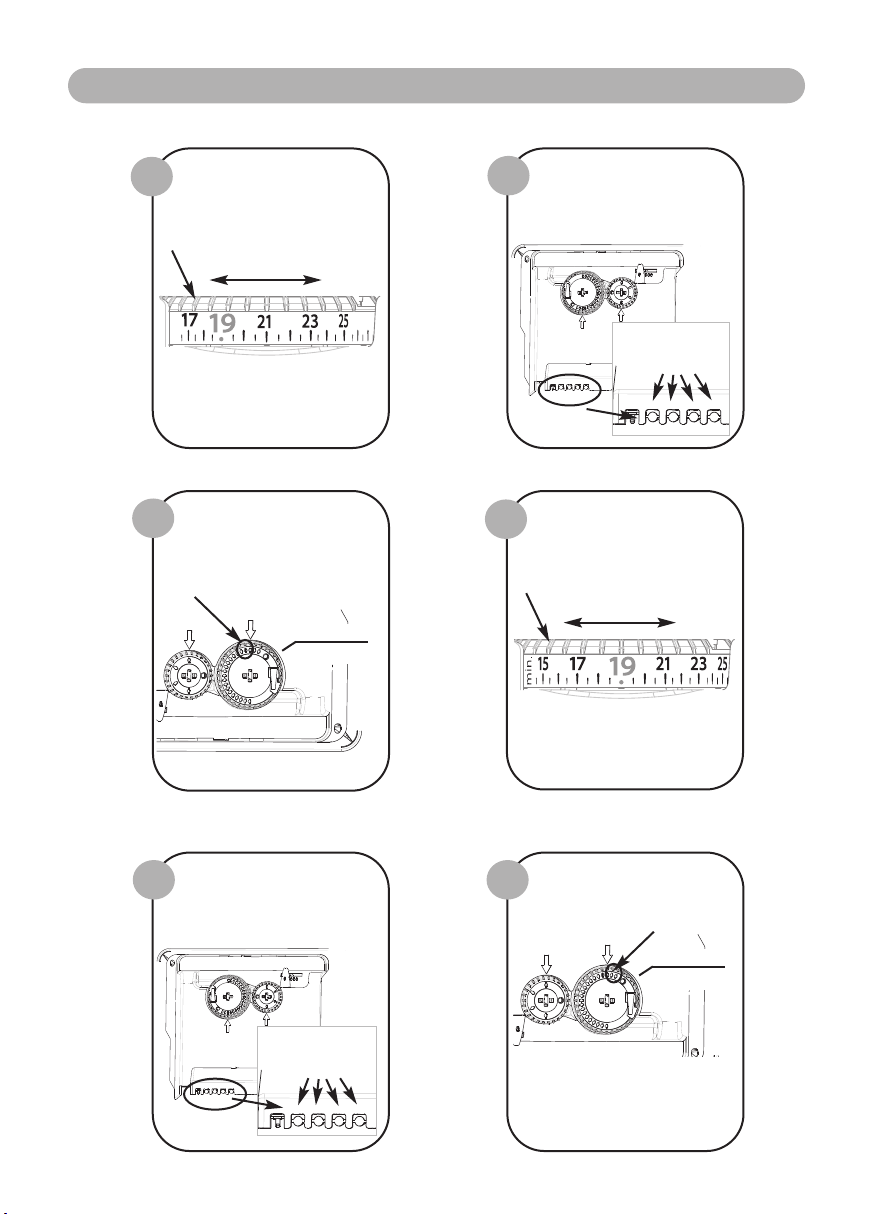

Le voyant de chauffe Es’allume si la tem-
pérature ambiante est inférieure à celle
réglée par la molette C.
e règle la molette de température Cà
la température souhaitée. Pour un régla-
ge à 19° C environ, seul le premier voy-
ant (vert) de l’indicateur Dsera allumé,
signe d’une consommation optimisée.
e mets le curseur Asur la position
Le voyant de chauffe Es’allume si la tem-
pérature de la pièce est inférieure à celle
indiquée sur la molette C.
3 4
Si la température de la pièce me con-
vient, le réglage est terminé. Plus la température indiquée sur la
molette Cest élevée, plus le voyant de
l’indicateur Dse décalera vers la droite.
’attends au minimum 6 heures pour que
la température de ma pièce se stabilise.
Si la température de la pièce ne me con-
vient pas, j’ajuste la molette Cen procé-
dant progressivement et en m’aidant des
crans (un cran à la fois).
A
E
C
E
C
D
D

9
ABAISSER AU OMA IQUEMEN LA EMPERA URE DE
VO RE PIECE : U ILISA ION DU MODE

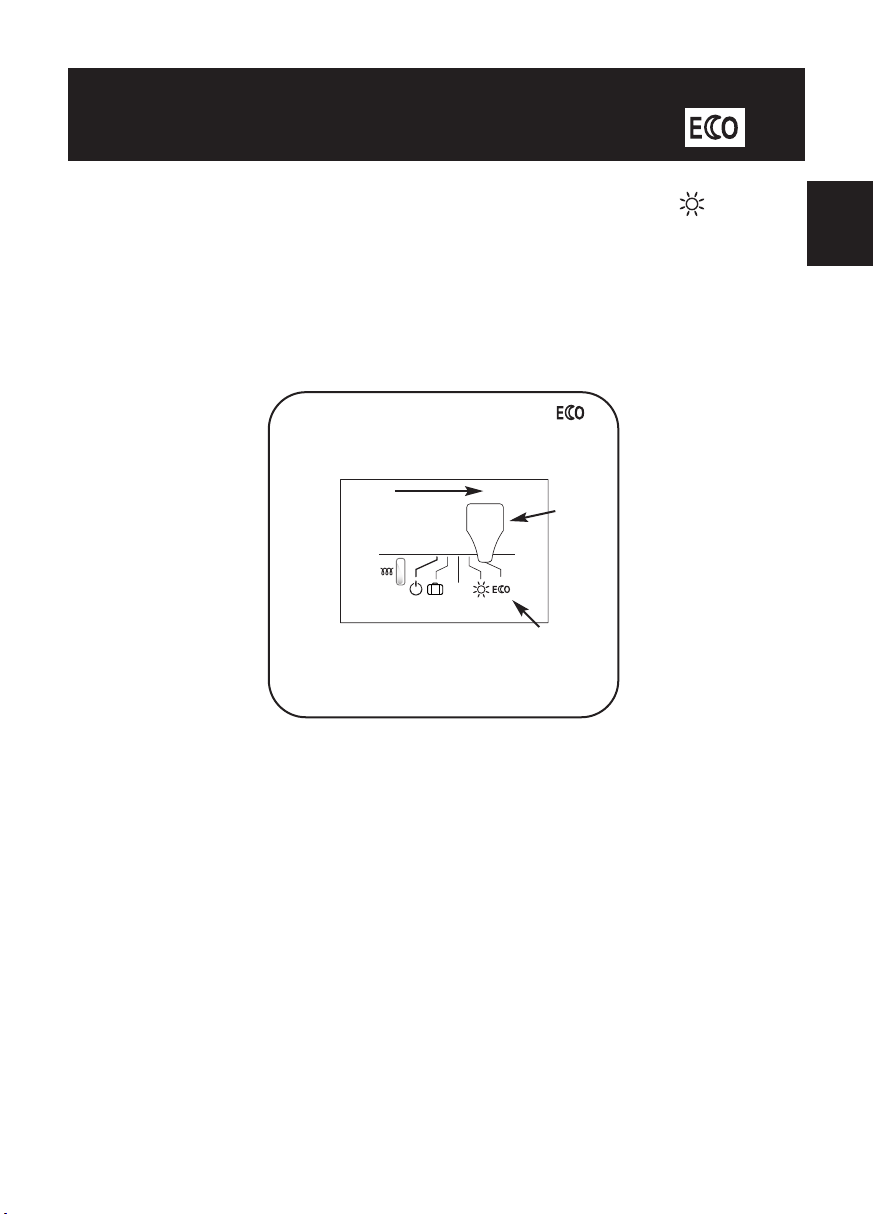

Il s’agit d’un abaissement d’environ 3,5° C par rapport à la température Confort , réglée par la
molette C. Il est conseillé d’utiliser ce mode pour des périodes d’absence comprises entre 2 heu-
res et 24 heures, ou pendant la nuit, notamment dans les chambres.
PROG
e mets le curseur Asur la position
La température Confort sera abais-
sée d’environ 3,5° C.
Ce mode permet un abaissement automa-
tique sans que vous ne modifiez le réglage
de la molette de Confort C.
A
F
