Auna Md-150-bt User manual

http://www.auna-multimedia.com

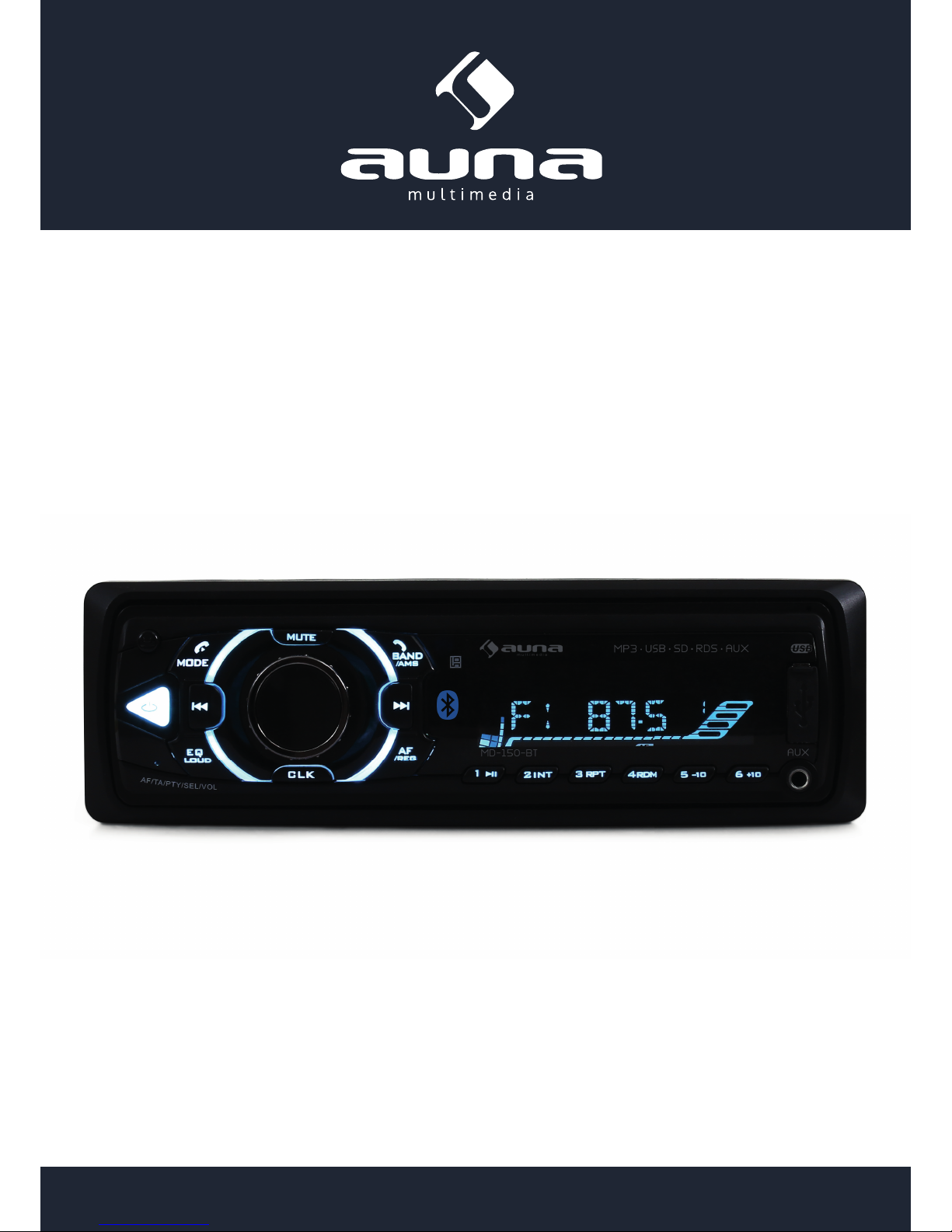

Autoradio MD-150-BT

MP3 / USB / SD / RDS / AUX / BT

10007165

Sehr geehrter Kunde,

Wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Anschluss- und Anwen-

dungshinweise sorgfältig durch und befolgen Sie diese, um möglichen technischen Schäden vorzu-

beugen. Für Schäden, die durch Missachtung der Sicherheitshinweise und unsachgemäßen Gebrauch

entstehen, übernehmen wir keine Haftung.

Inhaltsverzeichnis

Technische Daten 2

Sicherheitshinweise 2

Frontblende und Funktionstasten 4

Grundfunktionen der Tasten 5

Installation und Demontage 6

Anschlüsse und Kabelverbindungen 7

Bluetooth Funktionen 8

RDS Funktionen 8

Fehlersuche und Fehlerbehebung 9

Hinweise zur Entsorgung 9

Konformitätserklärung 9

Technische Daten

Artikelnummer 10007165

Radio

Frequenzbereich 87.5~108 MHz

Mittelfrequenz 10.7 MHz

Signal/Rausch-Verhältnis 40 dB

Empndlichkeit (S/N = 30 dB) ≤ 37 dB

Player

Signal/Rausch-Verhältnis 40 dB

Kanaltrennung bei 1 KHz 30 dB

Verzerrung bei 1 KHz ≤ 5%

Frequenzbereich 100 Hz – 10 KHz ± 6 dB

Verstärker

Ausgang Lautsprecherausgang

Lautsprecher Wiederstand 4~8 Ohm

Maximale Leistungsabgabe ≥ 16 W x 4

Stromversorgung DC 12 V

Abmessungen (Länge x Höhe x Breite) 182 mm (L) x 52 mm (H) x 145 mm (T)

Sicherheitshinweise

Hinweise zur Installation

• Dieses Radio ist für den Betrieb mit 12 Volt vorgesehen. Überprüfen Sie vor dem Einbau, ob die Spannung Ihres

Fahrzeugs mit der Spannung des Geräts übereinstimmt.

• Klemmen Sie vor der Installation den Minuspol der Autobatterie ab, um Stromschläge, Personenschäden oder

Kurzschlüsse zu vermieden.

• Bohren Sie bei der Installation nur an Stellen, an denen sich keine Kabel und Leitungen be nden.

• Schließen Sie Kabel nicht über oder in der Nähe von heißen Ober ächen an. Das gilt besonders für die Kabel,

die mit den Maschinenteilen verbunden sind.

• Das Stromkabel darf nicht entfernt oder für andere Radiomodelle verwendet werden. Durch Überladung könn-

te es zu Bränden kommen.

• Ersetzen Sie alter Sicherungen durch neue desselben Typs.

• Verwenden sie bei der Installation die mitgelieferten Schrauben.

• Sobald alle Kabel angeschlossen sind, bündeln Sie die Kabel mit Klebeband zu einem Strang.

• Benutzen Sie das Gerät nicht in nasser, feuchter oder staubiger Umgebung.

• Installieren Sie das Gerät nicht an einem stark vibrierenden oder ungeschützten Ort. Blockieren Sie keine Lüf-

tungsschlitze und Ö nungen am Gerät.

Allgemeine Hinweise

• Modi zieren Sie das Gerät nicht und nehmen Sie es nicht auseinander, um Bränden und Stromschlägen vorzu-

beugen.

• Drehen Sie die Laustärke, der Verkehrssicherheit zuliebe, nicht zu lauf auf.

• Wenn Sie das Auto waschen passen Sie auf, dass kein Wasser in das Gerät eindringt. Es könnte sonst Kurz-

schlüsse oder andere Schäden verursachen.

• Falls Sie sich bei der Installation mit den Anschlüssen und Kabeln nicht sicher sind, empfehlen wir ihnen einen

Fachmann aufzusuchen, der über die nötige Erfahrung verfügt.

• Falls Sie merken, dass das Gerät in irgendeiner Form nicht mehr ordnungsgemäß funktioniert, benutzen Sie es

nicht weiter. Um das Gerät nicht zu beschädigen, lassen Sie es umgehend von einem Fachmann prüfen.

• Das Gerät enthält viele sensible Einzelteile. Versuchen Sie nicht das Gerät auseinander zu bauen und die Teile

selbst zu warten oder einzustellen. Falls nötig, wenden Sie sich an unseren Kundendienst oder einen Fachbe-

trieb.

Vorsichtsmaßnahmen

• Das Gerät wird mit einem 12 V Netzteil betrieben, das über den Minuspol der Batterie geerdet ist.

• Halten Sie genau an die Anschlussdiagramme, um Schäden durch falsche Anschlüsse vorzubeugen.

• Bevor Sie das Radio anschließen, entfernen Sie 5 mm der Isolationsschicht an beiden Enden des Kabels.

• Schalten Sie das Radio nicht ein bevor alle Verbindungskabel angeschlossen sind.

• Isolieren sie alle freiliegenden Teile, um Kurzschlüsse mit der Karosserie zu vermeiden. Bündeln Sie alle Kabel

und Drähte zu einem Strang und achten Sie darauf, dass diese keinen Kontakt zu Metallteilen haben.

ACHTUNG:

Falls Ihr Fahrzeug mit einem Computer oder einem Navigationsgerät ausgestattet ist, könnten die ge-

speicherten Daten komplett verloren gehen, wenn die Batterieklemme bei der Installation abgezogen

wird.

Hinweise zum Lautsprecheranschluss

• Verwenden Sie keine geerdeten Lautsprecher.

• Die Leistungsabgabe der Lautsprecher muss mehr als 40 W betragen, damit der Verstärker die maximaler Aus-

gangsleistung bringt.

• Der Lausprecher Wiederstand sollte zwischen 4~8 Ohm betragen. Mehr oder weniger Wiederstand könnte die

Leistungsabgabe beein ussen und so das Gerät oder die Lautsprecher beschädigen.

• Die Lautsprecherkabel sollten etwa 30 mm Abstand zur Antenne oder dem Verlängerungskabel der Antenne

haben.

• Halten Sie sich genau an das Anschlussdiagramm, um Lausprecher und Gerät sicher und korrekt zu verbinden.

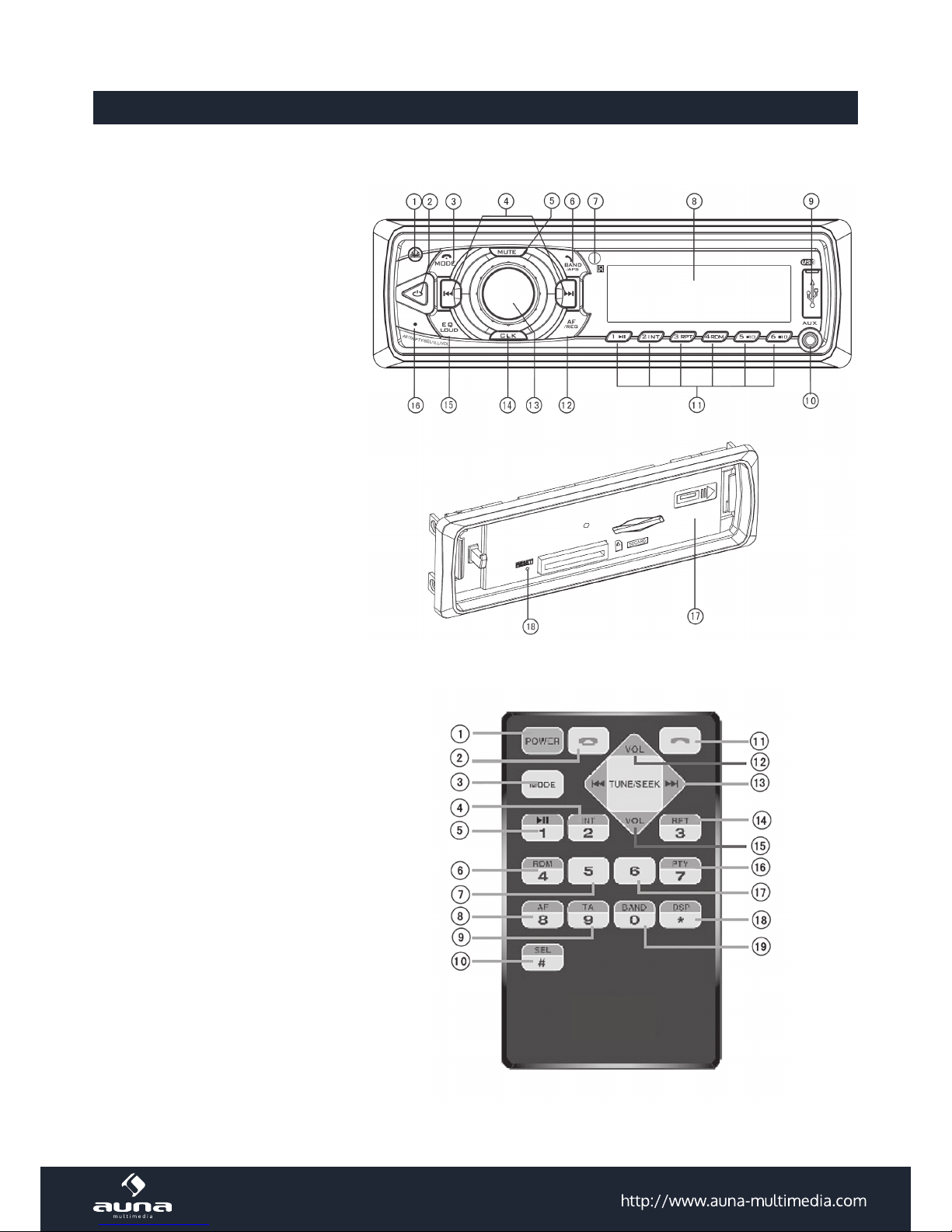

Frontblende und Funktionstasten

Frontblende

1 Taste zum Lösen der

Frontblende

2 Power-Taste

3 MODE/Auegen

4 Titel/Senderauswahl

5 Stumm-Taste

6 BAND (Frequenzbereich)/

Autom. Sendersicherung/Anruf

annehmen

7 Fernbedienungs-Sensor

8 Display

9 USB-Port

10 AUX-Eingang

11 Numerische Funktions-tasten

(1-6)

12 AF/REG-Taste

13 Lautstärkeregler/Tonauswahl/

RDS/Hintergrundbeleuchtung

14 CLK-Taste (Uhr)

15 EQ/Lautstärkeregler

16 Bluetooth Mikrofon

17 SD/MMC Kartensteckplatz

18 Reset-Taste

Fernbedienung

1 Power-Taste

2 Auegen

3 MODE

4 Taste 2/Titel auswählen

5 Taste 1/Titel anhalten

6 Taste 4/Zufallswiedergabe

7 Taste 5

8 Taste 8/AF Einstellung

9 Taste 9/TA Einstellung

10 Tonauswahl

11 Anrufe annehmen

12 Lautstärke erhöhen

13 Titelauswahl/Sendersuche

14 Taste 3/Titel wiederholen

15 Lautstärke verringern

16 Taste 7/PTY Einstellung

17 Taste 6

18 Soundeekt auswählen

19 Taste 0/BAND (Frequenzbereich)

Grundfunktionen der Tasten

Frontblende entfernen (1): Drücken , um die Fronblende zur sicheren Verwahrung zu entfernen.

Power-Taste (2): Drücken Sie auf die Power-Taste, um das Radio anzuschalten. Halten Sie die Taste gedrückt, um

das Radio wieder auszuschalten.

MODE/Auegen (3): Drücken sie im angeschalteten Zustand auf die MODE Taste, um in die Funktionsauswahl

zu gelangen. Falls Bluetooth/USB/SD/MMC Medien vorhanden sind, drücken Sie die Taste um auf die folgenden

Funktionen zuzugreifen: Radio/USB/SD/MMC/Bluetooth/AUX. Das Radio überspringt automatisch Medien, die

nicht vorhanden sind. Falls Sie sich im Bluetooth Modus benden, drücken Sie einmal kurz auf die Taste um auf-

zulegen.

Titel/Senderauswahl (4): Drücken Sie im MP3-Modus auf um einen Titel zurück zu springen. Halten Sie die Taste ge-

drückt, um innerhalb eines Titels zurück zu spulen. Wenn Sie Radio hören, drücken Sie auf um automatisch rückwärts

nach Sendern zu suchen. Halten Sie die Taste gedrückt, um rückwärts nach Sender zu suchen. Drücken Sie auf um

einen Titel vor zu springen. Halten Sie die Taste gedrückt, um innerhalb eines Titels vor zu spulen. Wenn Sie Radio hören,

drücken Sie auf um automatisch vorwärts nach Sendern zu suchen. Halten Sie die Taste gedrückt, um manuell nach

Sender zu suchen.

Stumm-Taste (5): Drücken Sie auf diese Taste um den Ton stummzuschalten. Drücken Sie erneut auf die Taste um

ihn wieder einzuschalten.

BAND Taste/Automatische Sendersicherung/Anruf annehmen (6): Drücken Sie im Radiomodus auf diese Taste, um

den FM-Kanal zu wechseln: F1 > F2 > F3. Halten Sie die Taste beim Radiohören gedrückt, um automatisch nach Sendern

zu suchen und diese in einem der drei FM-Kanäle zu speichern. Nach dem Suchlauf spielt das Radio gefundene Sender

automatisch ab. Suchen Sie sich den entsprechenden Sender und FM-Kanal aus. Drücken Sie die Taste im Bluetooth-

Modus, um einen Anruf anzunehmen.

Sensor für die Fernbedienung (7): Empfängt das Signal der Fernbedienung.

Display (8): Zeigt die Radiofrequenz und die aktuelle eingestellten Funktionen an.

USB-Port (9): Sobald Sie einen USB-Stick mit passenden Audioformaten einstecken, spielt das Radio die Musik

automatisch ab.

AUX Eingang (10): Ermöglicht es externe Audiogeräte an das Autoradio anzuschließen.

AF/REG-Taste (12): Drücken Sie die Taste im Radiomodus, um die AF-Funktion ein/auszuschalten (Wenn AF eingeschaltet

ist, empfängt das Radio keine allgemeinen Radiosender mehr). Halten Sie die Taste gedrückt, um die REG-Funktion ein/

auszuschalten (REG funktioniert erst, nachdem AF eingeschaltet wurde.

Lautstärkeregler/Tonauswahl/RDS/Hintergrundbeleuchtung (13): Wenn Sie MP3 hören, drehen Sie am Knopf,

um die Lautstärke anzupassen. Drücken sie mehrmals auf den Knopf, um zwischen den folgenden Einstellungen

zu wechseln: BAS/TRE/FAD/BL AUTO/AF ON/REG OFF/TA OFF/EON ON/VOL. Ebenso lässt sich mit dieser Taste

der Ton auswählen.

Uhrzeit anzeigen und einstellen (14): Drücken den Knopf um die Uhrzeit anzuzeigen. Halten Sie den Knopf ge-

drückt und drehen Sie am Regler, um die Uhrzeit. Nach 5 Sekunden wird die Zeit automatisch gespeichert. Drücken

Sie zweimal auf den knopf um die Frequenz anzuzeigen, und dreimal um die PTY-Einstellung anzuzeigen.

EQ/Lautstärkeregler (15): Drücken Sie mehrmals auf den Knopf um die verschiednen Soundeekte in der fol-

genden Reihenfolge durchzugehen: FLAT-CLASSIC-ROCK-POP-EQ OFF. Halten Sie die Taste gedrückt, um die EQ

Lautstärke einzustellen, das LOUD Symbol leuchtet auf. Halten Sie die Taste abermals gedrückt, um die Funktion

wieder zu deaktivieren.

Bluetooth Mikrofon (16): Falls ihr Telefon via Bluetooth mit dem Radio verbunden ist, wird das Mikrofon für An-

rufe genutzt.

SD/MMC Kartenhalter (17): Sobald Sie eine SD/MMC Karte mit passenden Audioformaten einstecken, spielt das

Radio die Musik automatisch ab.

RESET-Taste (18): Um das Radio bei Fehlfunktion auf die Werkseinstellungen zurückzusetzen, drücken Sie zuerst

auf diesen Knopf und starten Sie danach das Radio.

Numerische Funktionstasten:

1/ : Wenn Sie die automatische Suche nach Radiosendern beendet haben, drücken Sie diese Taste, um vorhan-

dene Sender zu hören. Halten Sie die Taste gedrückt, um Sender zu speichern. Falls Sie MP3 abspielen, drücken

Sie auf diese Taste um den Titel anzuhalten. Drücken Sie die Taste erneut, um mit dem Titel fortzufahren.

2/INT: Wenn Sie die automatische Suche nach Radiosendern beendet haben, drücken Sie diese Taste, um vorhan-

dene Sender zu hören. Halten Sie die Taste gedrückt, um Sender zu speichern. Falls Sie MP3 abspielen, drücken Sie

auf diese Taste um bestimmte Titel auszuwählen. Drücken Sie die Taste erneut, um die Funktion zu verlassen. Falls

Sie MP3 abspielen, drücken Sie auf diese Taste, um den aktuellen Titel zu wiederholen. Drücken Sie die Taste erneut,

um die Wiederholung zu deaktivieren.

3/RPT: Wenn Sie die automatische Suche nach Radiosendern beendet haben, drücken Sie diese Taste, um vorhan-

dene Sender zu hören. Halten Sie die Taste gedrückt, um Sender zu speichern.

Falls Sie MP3 abspielen, drücken Sie auf diese Taste, um den aktuellen Titel zu wiederholen. Drücken Sie die Taste

erneut, um die Wiederholung zu deaktivieren.

4/RDM: Wenn Sie die automatische Suche nach Radiosendern beendet haben, drücken Sie diese Taste, um vor-

handene Sender zu hören. Halten Sie die Taste gedrückt, um Sender zu speichern.

Wenn Sie MP3 abspielen, drücken Sie auf diese Taste, um die Zufallswiedergabe zu aktivieren. Währenddessen

können sie die oder Taste benutzen, um zum vorherigen oder nächsten zufälligen Titel zu springen. Drü-

cken Sie die Taste erneut, um diese Funktion zu verlassen.

5/-10: Wenn Sie die automatische Suche nach Radiosendern beendet haben, drücken Sie diese Taste, um vorhan-

dene Sender zu hören. Halten Sie die Taste gedrückt, um Sender zu speichern.

Wenn Sie MP3 abspielen, drücken Sie auf diese Taste, um die ersten 10 Titel abzuspielen.

6/+10: Wenn Sie die automatische Suche nach Radiosendern beendet haben, drücken Sie diese Taste, um vorhan-

dene Sender zu hören. Halten Sie die Taste gedrückt, um Sender zu speichern. Wenn Sie MP3 abspielen, drücken

Sie auf diese Taste, um alle Titel nach dem 10. Titel abzuspielen.

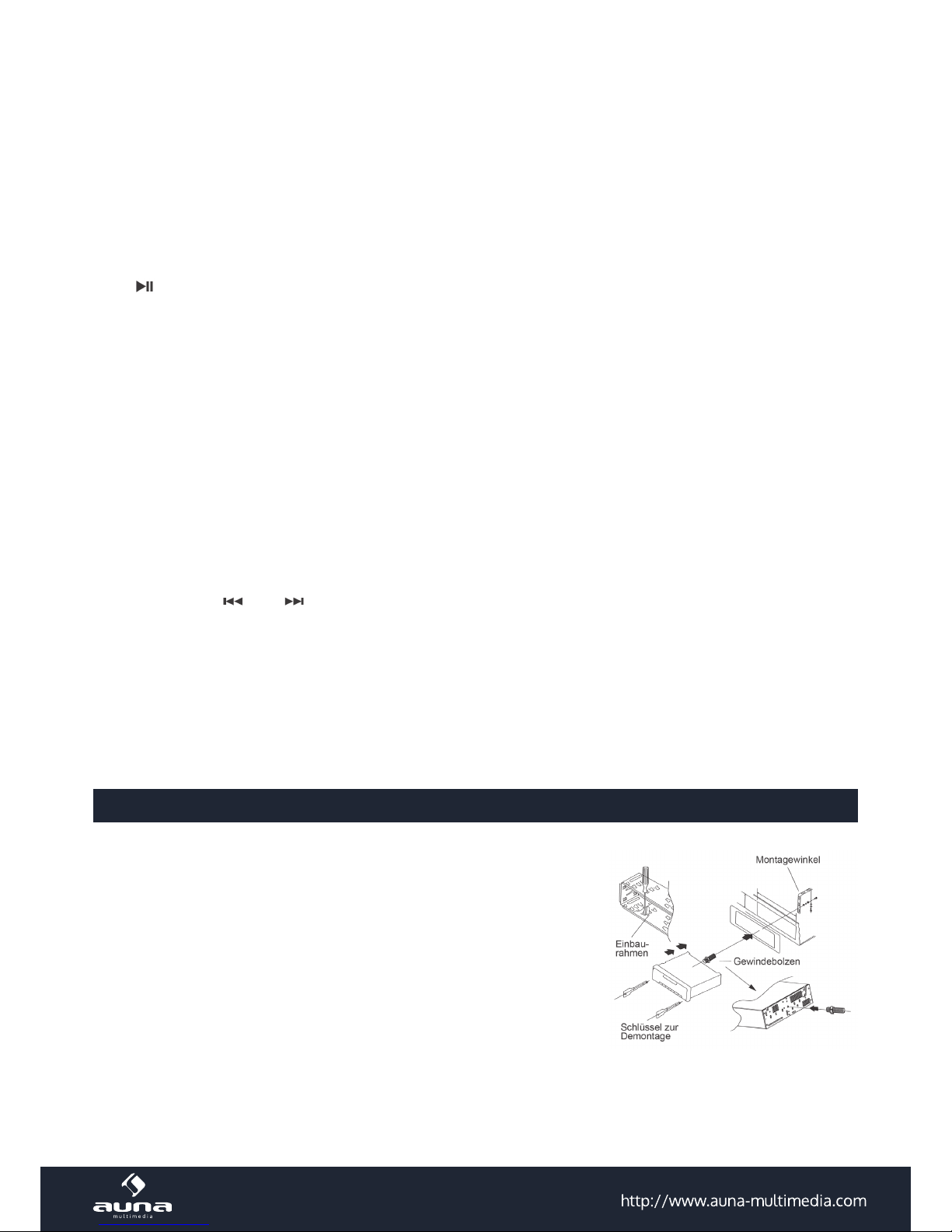

Installation und Demontage

Hinweise zur Einbauskizze

Bevor Sie das Hauptgerät einbauen, legen Sie es vor den Einbauschacht

und schließen zuerst den Strom und Lautsprecherboxen an. Schrauben

Sie das Radio erst fest, wenn Sie es komplett verkabelt und seine Funk-

tionsfähigkeit überprüft haben.

Hauptgerät Installieren

Schieben Sie den Einbaurahmen in den Einbauschacht und drücken Sie die

Befestigungspunkte mit einem Schraubenzieher nach außen, um den Einbau-

rahmen zu xieren. Verbinden Sie die Anschlusskabel für die Lausprecherboxen

und die Stromversorgung mit dem Kabelbaum Ihres Fahrzeugs. Schieben Sie

das Hauptgerät in den Einbaurahmen und befestigen Sie den Gewindebolzen

am Montagewinkel. Befestigen Sie anschließend den Abdeckrahmen und die

Frontblende.

Hauptgerät demontieren

Lösen Sie den Gewindebolzen am Montagewinkel. Schieben Sie die Schlüssel zur Demontage in die entspre-

chenden Ö nungen links und rechts am Hauptgerät und ziehen Sie es heraus. Entfernen Sie dann die Strom- und

Lautsprecherkabel, sowie die Antennenverbindung.

Anschlüsse und Kabelverbindungen

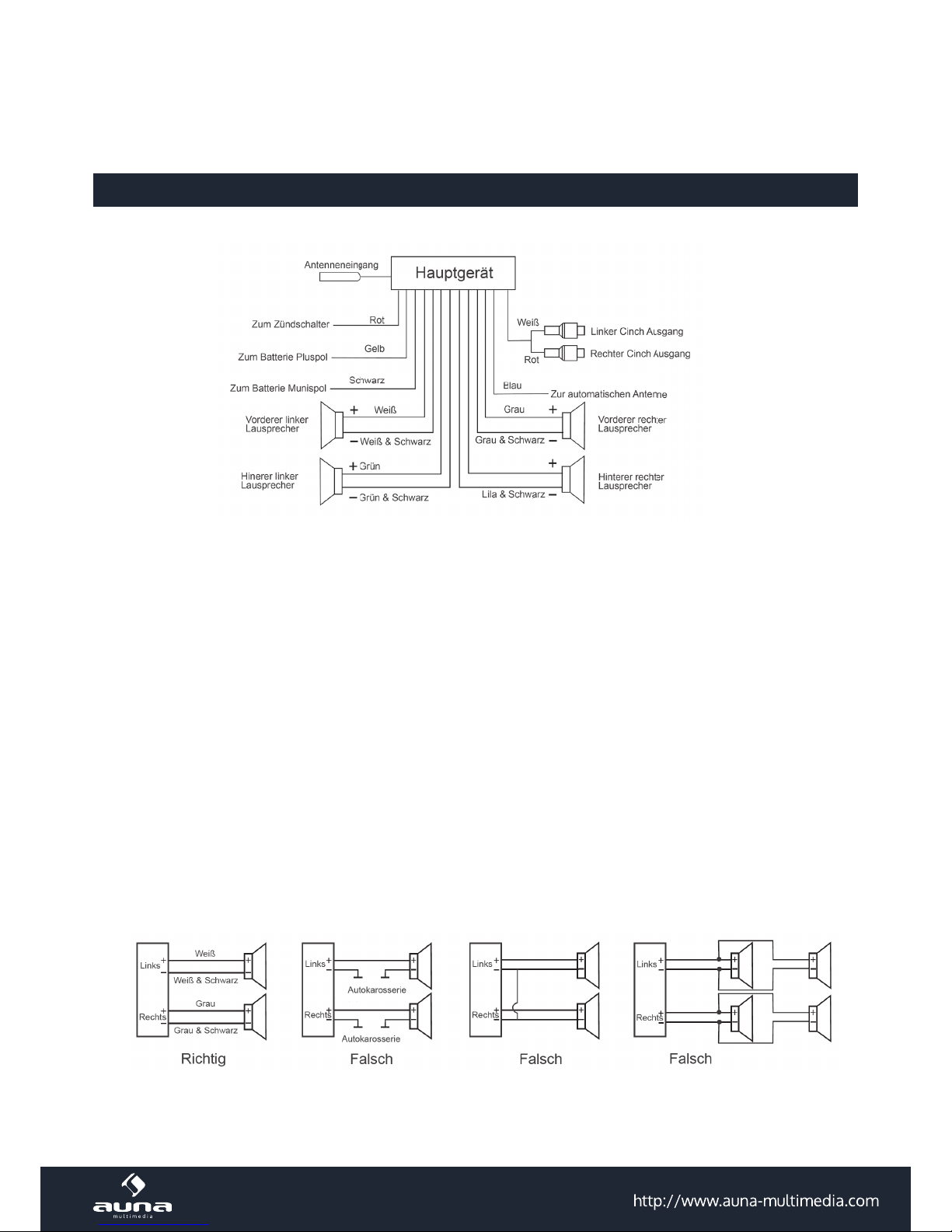

Anschlussdiagramm

Hinweise zum Anschluss

• Das Gerät wird mit einem 12 V Netzteil betrieben, das über den Minuspol der Batterie geerdet ist.

• Halten Sie genau an die Anschlussdiagramme, um Schäden durch falsche Anschlüsse vorzubeugen.

• Bevor Sie das Radio anschließen, entfernen Sie 5 mm der Isolationsschicht an beiden Enden des Kabels.

• Schalten Sie das Radio nicht ein bevor alle Verbindungskabel angeschlossen sind.

• Isolieren sie alle freiliegenden Teile, um Kurzschlüsse mit der Karosserie zu vermeiden. Bündeln Sie alle Kabel

und Drähte zu einem Strang und achten Sie darauf, dass diese keinen Kontakt zu Metallteilen haben.

Kabelverbindungen

• Verwenden Sie keine geerdeten Lautsprecher.

• Die Leistungsabgabe der Lautsprecher muss mehr als 40 W betragen, damit der Verstärker die maximaler Aus-

gangsleistung bringt.

• Der Lausprecher Wiederstand sollte zwischen 4~8 Ohm betragen. Mehr oder weniger Wiederstand könnte die

Leistungsabgabe beein ussen und so das Gerät oder die Lautsprecher beschädigen.

• Die Lautsprecherkabel sollten etwa 30 mm Abstand zur Antenne oder dem Verlängerungskabel der Antenne

haben.

• Halten Sie sich genau an das Anschlussdiagramm, um Lausprecher und Gerät sicher und korrekt zu verbinden.

Bluetooth Funktionen

Verbindung mit dem Telefon aufbauen

Befestigen Sie Ihr Telefon möglichst nah am Gerät. Aktivieren Sie Bluetooth auf Ihrem Telefon. Starten Sie eine

Suche nach vorhandenen Geräten und wählen Sie das Autoradio aus. Falls Sie nach einem Passwort gefragt wer-

den, geben Sie „0000“ ein.

Rufnummern wählen via Bluetooth

Sobald die Geräte miteinander verbunden sind, drücken Sie die MODE Taste, um in den „BTREADY“ Modus zu

wechseln. Drücken Sie um die letzte gewählte Nummer anzurufen oder wählen Sie eine Nummer über die Zah-

lentasten der Fernbedienung. Drücken Sie dann auf , um anzurufen.

Anrufe annehmen via Bluetooth

Sobald die Geräte miteinander verbunden sind, drücken Sie auf der Frontblende oder Fernbedienung, um An-

rufe anzunehmen. Um das Gerät auszuwählen, mit dem Sie den Anruf führen wollen, halten Sie die Taste 2/INT auf

der Frontblende gedrückt. Nun können Sie auswählen, ob Sie den Anruf über das Autoradio oder das verbundene

Telefon führen möchten. Zum Auegen, drücken Sie auf der Frontblende oder Fernbedienung.

Musik via Bluetooth abspielen

Sobald die Geräte miteinander verbunden sind, drücken Sie die MODE Taste, um in den Telefonmodus zu wech-

seln. Önen Sie das entsprechende Musikprogramm auf ihrem Telefon. Sobald das Programm geönet ist, benut-

zen Sie die Tasten und um einen Musiktitel auszuwählen.

RDS Funktionen

AF (Alternative Frequency) Funktion

Dient dazu, Sendefrequenzen von Sendern mit dem gleichen Programm schnell zu nden. Wenn Sie das Radio

zum ersten Mal anmachen, bendet sich das Radio automatisch im RDS (AF) Modus. Um andere Sender zu hören,

deaktivieren Sie zuerst den RDS (AF) Modus und suchen Sie dann nach weiteren Sendern. Um den AF Modus

auszuschalten drücken Sie zunächst die SEL Taste um zu AF ON zu gelangen. Drehen Sie dann am Laustärkeregler

und wählen Sie AF OFF.

REG (Regionale Erkennung) Funktion

Drücken Sie aus jedem Modus heraus die SEL Taste um zu REG OFF zu gelangen. Drehen Sie dann am Lautstär-

keregler, um zwischen REG ON und REG OFF zu wählen und damit die regionale Kennzeichnung des Senders An/

Aus zu stellen.

TA (Traic Announcement) Funktion

Drücken Sie aus jedem Modus heraus die SEL Taste um zu TA OFF zu gelangen. Drehen Sie dann am Laustärkereg-

ler und wählen Sie TA ON, um automatisch die Verkehrsmeldungen zu empfangen.

TA (Traic Announcement) Laustärke einstellen

Drücken Sie aus jedem Modus heraus die SEL Taste um zu TA VOL zu gelangen. Drehen Sie dann am Lautstärke-

regler, um die Lautstärke für die Verkehrsmeldungen einzustellen.

EON (Enhanced Other Networks) Funktion

Weist auf Programme mit ähnlichem Inhalt hin. Drücken Sie aus jedem Modus heraus die SEL Taste um zu EON zu

gelangen. Drehen Sie dann am Lautstärkeregler und wählen Sie ob die Informationen anderer Sender angezeigt

werden sollen.

PTY (Programme Type) Funktion

Teilt die Sender nach Sparten ein. Drücken Sie aus jedem Modus heraus die SEL Taste um zu PTY zu gelangen.

Drücken Sie dann erneut auf die SEL Taste, um in die PTY Einstellungen zu gelangen. Benutzen dann Sie die Num-

merntasten, um die Sparte auszuwählen (Jede Taste beinhaltet 3 Sparten).

Fehlersuche und Fehlerbehebung

Fehler Mögliche Ursache Lösung

Gerät geht nicht an Die Sicherung ist kaputt. Ersetzen Sie die Sicherung durch eine

neue Sicherung gleichen Typs.

Funktionsstörung Der Prozessor erkennt aus irgendeinem

Grund Fehlfunktionen. Schalten Sie das Gerät aus und warten

Sie 1 Minute, bevor Sie es wieder anschal-

ten.

Drücken Sie 1~3 Sekunden lang die

RESET-Taste

Kein Speicher Das Zündkabel und das Kabel zum Plus-

pol sind falsch angeschlossen. Tauschen Sie die Kabel und schließen Sie

sie wieder an.

Schlechter Empfang Die Fahrzeugantenne ist nicht voll ausge-

zogen. Überprüfen Sie ob das Kabel zur automa-

tischen Antenne und das Erdungskabel

richtig angeschlossen sind.

Die Antenne ist schlecht geerdet.

Kein Ton oder schwa-

cher Ton Fehlerhafte Verbindung. Überprüfen Sie die Verbindung und behe-

ben Sie sie die Fehler.

Die Balance für die Lautstärke ist außer-

halb der Toleranzgrenze. Setzen sie die Balance für die Lautstärke

auf die mittlere Position.

Der Lautsprecher ist einseitig geerdet. Verbinden Sie den Lautsprecher mit dem

Minuspol.

Änderungen der Technischen Daten und des Designs ohne Vorankündigungen, aufgrund von technischen Verbes-

serungen, bleiben vorbehalten.

Hinweise zur Entsorgung

Be ndet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt,

gilt die Europäische Richtlinie 2002/96/EG. Diese Produkte dürfen nicht mit dem normalen

Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten

Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen

Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme

Entsorgung der Altgeräte werden Umwelt und die Gesundheit ihrer Mitmenschen vor mögli-

chen negativen Konsequenzen geschützt. Materialrecycling hilft, den Verbrauch von Rohstof-

fen zu verringern.

Das Produkt enthält Batterien, die der Europäischen Richtlinie 2006/66/EG unterliegen und nicht mit dem norma-

len Hausmüll entsorgt werden dürfen. Bitte informieren Sie sich über die örtlichen Bestimmungen zu gesonderten

Entsorgung von Batterien. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit ihrer

Mitmenschen vor negativen Konsequenzen.

Konformitätserklärung

Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin.

Dieses Produkt entspricht den folgenden Europäischen Richtlinien:

2014/30/EU (EMV)

2014/35/EU (LVD)

2011/65/EU (RoHS)

1999/5/EC (R&TTE)

Dear Customer,

Congratulations on purchasing this eqipment. Please read this manual carefully and take care of the

following hints on installation and use to avoid technical damages. Any failure caused by ignoring

the mentioned items and cautions mentioned in the operation and installation instructions are not

covered by our warranty and any liability.

Contents

Technical Data 10

Safety Instructions 10

Product Description and Controls 12

Basic Operations 13

Installation and Dismantling 14

Connections and Wiring 15

Bluetooth Operations 16

RDS Operations 16

Troubleshooting 17

Environment Concerns 17

Declaration of Conformity 17

Technical Data

Item number 10007165

FM Radio

Frequency scope 87.5~108 MHz

Intermediate Frequency 10.7 MHz

Signal-to-noise ratio 40 dB

Noise-limited sensitivity (S/N = 30 dB) ≤ 37 dB

Music Player

Signal-to-noise ratio 40 dB

Chanel separation at 1 KHz 30 dB

Harmonic distortion at 1 KHz ≤ 5%

Frequenzbereich 100 Hz – 10 KHz ± 6 dB

Amplier

Output Speaker output

Speaker resistance 4~8 Ohm

Maximum output power ≥ 16 W x 4

Power supply DC 12 V

Dimensions (Length x Height x Depth) 182 mm (L) x 52 mm (H) x 145 mm (D)

Safety Instructions

Installation Cautions

• The said product is powered via 12V and before installation, please check to ensure the voltage of the automo-

bile is correct;

• In the wiring process, tear down the battery‘s negative connecting wires so as to avoid electric shock or per-

sonnel injury due to short-circuit;

• Try not to connect wires over or near any hot surface, especially those wires connected to the engine accesso-

ries;

• It is forbidden to dismantle the power cable of the said product and meanwhile, use such cable to power other

products of di erent model. Over-current is likely to lead to  re disaster;

• Replace old fuse with a new one with the same speci cations;

• Install the said product with supplied screws;

• Bundle wires and cables together or via tapes when installation is completed;

• Do not use the said product in a rainy, damp or dusty environment;

• Do not install the said product in a location that vibrates or is hard to secure;

• Try not to block any ventilation or radiation openings.

General Instructions

• Do not modify or dismantle the said product on your own so as not to trigger any accidental events,  re hazard

and electric shock;

• For the sake of driving safety, try to keep the volume down;

• While washing the automobile, necessary caution must be exercise as electric short-circuit or other hazards

could be set o if any water is splashed over the said product (including the speakers);

• Wiring and installation are required to be performed by professionals. As skills and experience are essential

while installing the said product and connecting relevant wires and cables, it is strongly suggested to contact

relevant dealers for installation.

• If detected any abnormality, please stop using the said product immediately. Otherwise, such product could be

damaged more seriously. For details, contact the corresponding professional technicians.

• As the said product consists of numerous precision components, any attempt to dismantle or adjust any compo-

nent is strictly restricted. When maintenance is needed, please send such product to the locations as appointed

by the company for maintenance.

Precaution

• The said product is powered by means of a 12V AC accumulator which is grounded via the negative electrode;

• Please connect as per the wiring diagram so as to avoid any device damage;

• Before connection, strip o the insulation layer long as 5mm on both ends of the wires;

• Do not power on until connection is  nished;

• Insulate any exposed live part in order to prevent short-circuit with the automobile chassis.

• Bundle all the wires and cables so as to prevent any terminals making contact with any metal object;

ATTENTION:

As for any automobile equipped with computer or satellite navigation system, the

information stored could be totally erased when the battery terminal is pulled o .

Attention when connecting speakers

• Do not use any grounded speakers;

• The power of the speaker in use must exceed 40W as it is required to accept maximum output power of the

ampli er;

• The speaker has resistance ranging between 4~8ohm. Any resistance not covered by such range could a ect

output power and even damage the speaker or the said product;

• The speaker wires should be approximately 30mm away from the antenna and antenna extension cable;

• Please follow the diagrams to connect correctly so as to safeguard either the speaker or the said product.

Product Description and Controls

Front Panel Buttons

1 Front panel detaching button

2 Power button

3 Function mode/Hang up

4 Track/Station selector

5 Mute button

6 Band switch/Automatic station

locking/Answer the phone

7 IR

8 Display

9 USB slot

10 AUX-IN slot

11 Number (1-6) function buttons

12 AF/REG button

13 Volume knob/Tone select/

RDS/8 color illumination

14 CLK button

15 EQ/Loudness button

16 Bluetooth MIC

17 SD/MMC slot

18 Reset button

Remote-control Operations

1 Power button

2 Hang-up button

3 Function mode button

4 Digit 2/scan playback button

5 Digit 1/playback suspend button

6 Digit 4/radom playback button

7 Digit 5 button

8 Digit 8 button

9 Digit 9 button

10 Tone selector

11 Pick-up button

12 Volume + button

13 Track selection/station search button

14 Digit 3/repeat playback button

15 Volume – button

16 Digit 7 button

17 Digit 6 button

18 Sound eect selector

19 Digit 0/waveband button

Basic Operations

Front panel detaching button (1): Press to remove the front panel for savekeeping

Power button (2): In turn o station, short press to turn on. In turn on station, press and hold to turn o.

Function mode/Hang up (3): In turn on station, short press “MODE” button to enter the function select. When

Bluetooth/USB/SD/MMC are available, press this button to order as follow: radio-USB-SD/MMC-bluetooth-AUX.

It will skip the function which is unavailable. When connect the Bluetooth, short press to hang up the incoming call.

Track/station selector (4): While playing back MP3, press to jump to the previous tracks, press and hold such

button to rewind. In the radio mode, press to automatically search stations backwards, press and hold such button

to manually search stations backwards. While playing back MP3, press to jump to the next tracks, press and hold

such button to fast forward. In the radio mode, press to automatically search stations forwards, press and hold

such button to manually search stations forwards.

Mute button (5): In turn on mode, short press “MUTE” button to close the sound, press this button again to resu-

me.

Brand switch/Automatic station locking/Answer the phone (6): In radio mode, short press to band switch:

F1-F2-F3. In radio mode, press and hold this button to scan radio channels automatically and save to the three FM

bands. After scanning, the player will browse and play once automatically. You can select respective band and

channel to listen to. Connected the Bluetooth, short press this button to answer the call when a call in.

Remote-control signal receiving window (7): Remote commands generated by the remove-control.

Display (8): Display radio frequency or current operation status.

USB slot (9): Automatically play back music in the corresponding formats once a memory stick is inserted.

AUX-in port (10): Receive external audio signals.

AF/REG button (12): In radio mode, short press to turn on/o AF function. (Note: Unit cannot receive the general

stations when it turn on AF.) In radio mode, press and hold this button to turn on/o REG function when the unit

turn on AF function. (Note: REG can operate once AF turn on.)

Volume knob/Tone selector/RDS function control/8 color illumination (13): In radio/MP3 mode, turn this knob

to adjust volume. Press this knob repeatedly to shift among BAS/TRE/FAD/BL AUTO/AF ON/REG OFF/TA OFF/

EON ON/VOL. You can also use such knob to change tone.

Clock button (14): Press this button to check out what time it is. Press and hold the same button to set up time.

Adjust Hour/Minute by volume knob. It will automatic exit after 5 seconds when you nish adjustment. Short press

twice to check the frequence, and press triple to show PTY type.

EQ sound eect/equal loudness button (15): Press this button to experience dierent sound eects in the se-

quence of FLAT-CALSSICROCK-POP-EQ OFF. Press and hold this button to enable the function of equal loudness,

and meanwhile, the corresponding symbol LOUD is light up. Press and hold the same button to disable such

function.

Bluetooth Mic (16): The voice enters into the microphone through it during the Bluetooth call.

SD/MMC slot (17): Tracks in relevant formats will be automatically played back once a SD/MMC card is inserted.

Reset button (18): To reset the system in case of system failure, press such button rst and then reboot the system.

Numerical function buttons:
