auna DisGo Box 2100 User manual

www.auna.de
10030725 10030726
Mobile PA-Anlage mit Discolicht + USB + SD + BT
DisGo Box 100 / DisGo Box 2100

2
www.auna.de
Sehr geehrter Kunde,
zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren.
Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese
um möglichen technischen Schäden vorzubeugen.
Sicherheitshinweise
• Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu ma-
chen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können.
• Sie erhalten bei Kauf dieses Produktes zwei Jahre Gewährleistung auf Defekt bei sachgemäßem
Gebrauch.
• Bitte verwenden Sie das Produkt nur in seiner bestimmungsgemäßen Art und Weise. Eine ander-
weitige Verwendung führt eventuell zu Beschädigungen am Produkt oder in der Umgebung des Pro-
duktes.
• Önen Sie das Produkt niemals eigenmächtig und führen Sie Reparaturen nie selber aus!
• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder den Fall aus bereits geringer
Höhe beschädigt werden.
• Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze.
• Lassen Sie keine Gegenstände aus Metall in dieses Gerät fallen.
• Stellen Sie keine schweren Gegenstände auf dieses Gerät.
• Reinigen Sie das Gerät nur mit einem trockenen Tuch.
• Kleine Objekte/Verpackungsteile (Plastikbeutel, Karton, etc.): Bewahren Sie kleine Objekte (z.B.
Schrauben und anderes Montagematerial, Speicherkarten) und Verpackungsteile außerhalb der Reich-
weite von Kindern auf, damit sie nicht von diesen verschluckt werden können. Lassen Sie kleine Kinder
nicht mit Folie spielen. Es besteht Erstickungsgefahr!
• Transport des Gerätes: Bitte bewahren Sie die Originalverpackung auf. Um ausreichenden Schutz
beim Transport des Gerätes zu erreichen, verpacken Sie das Gerät in der Originalverpackung.
• Reinigung der äußeren Oberäche: Verwenden Sie keine üchtigen Flüssigkeiten, wie Insekten-
sprays. Durch zu starken Druck beim Abwischen können die Oberächen beschädigt werden. Gummi-
oder Plastikteile sollten nicht über einen längeren Zeitraum mit dem Gerät in Kontakt sein. Nutzen Sie
ein trockenes Tuch.
Technische Daten
Artikel 10030725 (P-210) 10030726 (P-10)
Stromversorgung 230V~50/60 Hz ODER DC 12V
Interne Batterie 12V 7A 12V 4,5A
Anschlüsse SD, USB, LINE IN, LINE OUT, MIC1, MIC2, GIT, DC IN, AC IN
Lautsprecher 1 x 10“ Woofer + 2x Tweeter 2 x 10“ Woofer + 2x Tweeter
Lieferumfang Gerät, 2 x Funkmikrofon, Bedienungsanleitung

3
www.auna.de
Übersicht
Frontpanel:
7-Band EQ 1 10 Mic 2 In
Level LEDs 2 11 Mic Volume
Volume 3 12 Mic Echo
Treble 4 13 Display
Bass 5 14 USB Port
EQ On/O 6 15 SD-Kartenslot
Guitar Volume 7 16 Navigations-Tasten*
Guitar In 8 17 IR-Sensor
Mic 1 In 9
*Navigations-Tasten: Mode / Play / Prev / Next / EQ / Repeat / REC:

4
www.auna.de

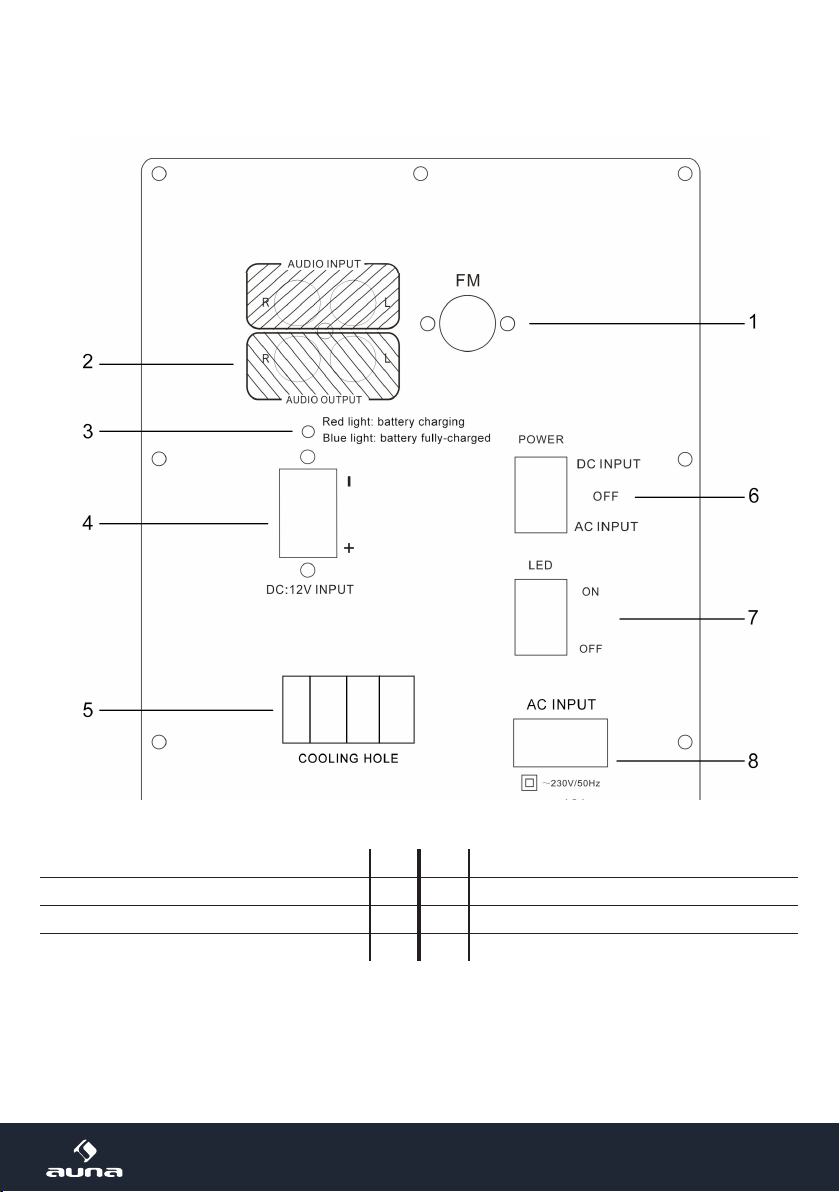

Rückseite:
FM: Antennenanschluss 1 5 Luftauslass
Audio In / Audio Out (Cinch) 2 6 Power- und Wahlschalter: AC IN / DC IN
Batterie-LED (rot: Ladezustand; blau: geladen) 3 7 LED Lichteekte ein/aus
DC 12V Netzteilanschluss 4 8 Netzanschluss (230V/50Hz)

5
www.auna.de

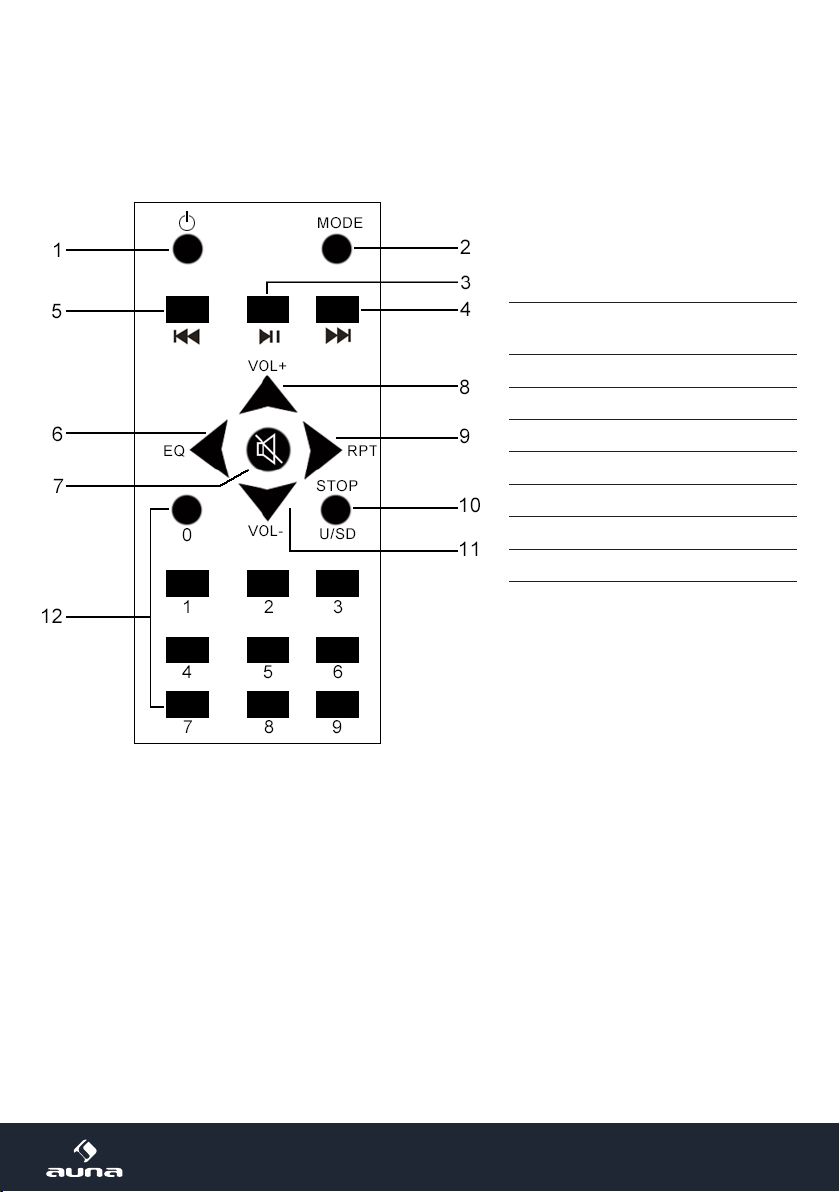

Fernbedienung:
1Power On/O
2MODE
(USB/SD/FM/Line/BT)
3Play/Pause / Scan
4Nächster Titel/Sender
5Voriger Titel/Sender
6EQ Presets
7Stummschaltung
8VOL +
9Repeat (Wiederholen)
10 Stop
11 Vol -
12 Zierntasten

6
www.auna.de
Bedienung
Erste Schritte
• Verbinden Sie den AC IN per Netzkabel mit einer Steckdose oder verbinden Sie den DC 12V In des
Geräts mit einem geeigneten Netzteil und dieses mit einer Steckdose.
• Wählen Sie den entsprechenden Eingang mit dem Power-Schalter an der Rückseite und schalten Sie
das Gerät mit POWER auf der Fernbedienung ein oder aus.
• Wählen Sie die gewünschte Funktion mit MODE (mehrfach drücken).
• Stellen Sie mit Volume die gewünschte Lautstärke ein.
• Optional: Verbinden Sie eine externe PA am Line-Out oder ein externes Medienabspielgerät am Line-
In.
• Schließen Sie Mikrofone an den Anschlüssen MIC1 und MIC2 an. Drehen Sie zuvor MIC VOL komplett
herunter.
• Schließen Sie eine Gitarre (oder ein anderes Musikinstrument) am GIT IN an. Drehen Sie zuvor GIT VOL
komplett herunter.
Die Funkmikrofone
Bevor Sie die Funkmikrofone einschalten, drehen Sie bitte, MIC VOL, VOLUME und ECHO herunter. Schalten
Sie die Mikrofone dann ein und stellen Sie erst dann die Lautstärke wie gewünscht ein.
Vermehrtes Rauschen kann von einer leeren Batterie herrühren. Ersetzen Sie mit einer Batterie gleichen
Typs und beachten Sie die korrekte Polarität. Schalten Sie die Mikrofone ab, wenn diese nicht in Benutzung
sind.

7
www.auna.de
BT
• Schalten Sie das Gerät ein und wechseln Sie mit MODE zum BT-Modus. Das Gerät gibt einen SIgnalton
aus, sobald der Pairing-Modus aktiv ist.
• Aktivieren Sie BT auf Ihrem Smartphone/Tablet/Laptop und verbinden Sie mit DisGo Box. Sie können
nun die Audiospuren Ihrer Mediendateien über Ihre mobile PA streamen.
• Um ein anderes BT-Gerät zu verbinden, trennen Sie zunächst die bestehende Verbindung seitens des
BT-Geräts.
• Dieses Gerät kann nicht als Freisprecheinrichtung dienen. Bei eingehenden Anrufen wird die Musik
unterbrochen, bis das Telefonat beendet wurde.
Radio
Verbinden Sie die FM-Antenn mit der entsprechend gekennzeichneten Buchse auf der Rückseite. Ziehen Sie
die Antenne für bestmöglichen Empfang vollständig aus.
Drücken Sie MODE, um zum Radio-Modus zu gelangen. Drücken Sie PLAY/SCAN für einen automatischen
Sendersuchlauf. Drücken Sie die Tasten CH+/CH-, um zum nächsten/vorigen Sender zu schalten.
USB / SD
Verbinden Sie USB-Datenträger oder SD-Karten an den entsprechenden Anschlüssen an der Front. Nutzen
Sie die Navigationstasten (PREV/NEXT/PLAY/STOP), um die Musikwiedergabe zu steuern.
REPEAT: Drücken Sie REPEAT, um den aktuellen Titel zu wiederholen. Drücken Sie erneut, um diese Funk-
tion zu daktivieren.
REC: Drücken Sie REC, um von Mikrofon auf USB aufzunehmen.
LINE
Verbinden Sie externe Mediengeräte per Cinch-Audiokabel am LINE IN. Schalten Sie per MODE-Schalter
zum LINE-Modus. Stellen Sie sicher, dass der Audio-Ausgang des externen Geräts auf eine adäquate Laut-
stärke eingestellt ist und regeln Sie mit dem VOLUME-Knopf an diesem Gerät nach.
EQ
Schalten Sie den 7-Band-Equalizer dieses Geräts mit EQ on/o ein oder aus. Regeln Sie den EQ nach Ihren
Wünschen mit den 7 Fadern. Zusätzlich können Sie auf der Fernbedienung EQ mehrfach drücken, um aus
einer der verfügbaren EQ-Voreinstellungen zu wählen.

8
www.auna.de
Hinweise zur Entsorgung
Elektroaltgeräte
Bendet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Pro-
dukt, gilt die Europäische Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit dem
normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen
zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich
nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll.
Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit
Ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling
hilft, den Verbrauch von Rohstoen zu verringern.
Konformitätserklärung
Hersteller: CHAL-TEC GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
Dieses Produkt entspricht den folgenden Europäischen Richtlinien:
2011/65/EU (RoHS)
2014/53/EU (R&TTE)

9
www.auna.de
Dear Customer,
Congratulations on purchasing this product. Please read and follow these instructions, in order to avoid
damaging the item. We do not cover any damages that may arise from improper use of the item or the
disregard of the safety instructions.
Important Safety Advice
• Read all instructions before using.
• To protect against a re, electric shock or personal injury, do not immerse cord, electric plugs or device
in water or other liquids.
• Do not expose the appliance to extreme temperatures. The appliance shall be used in moderate cli-
mates.
• The use of attachments that are not recommended by the appliance manufacturer may result in re,
electric shock or personal injury.
• Do not open the unit by removing any cover parts. Do not attempt to repair the unit. Any repairs or
servicing should be done by qualied personell only.
• Only qualied persons may perform technical work on the product. The product may not be ope-
ned or changed. The components cannot be serviced by the user. The manufacturer is not responsible
for any radio or TV interference caused by unauthorized modications.
• The appliance is not a toy. Do not let children play with it. Never let children insert foreign objects into
the appliance.
• Never clean the surface of the device with solvents, paint thinners, cleansers or other chemical pro-
ducts. Instead, use a soft, dry cloth or soft brush.
• Save these instructions.
Small objects: Keep small objects (i.e. screws, mounting material, memory cards etc.) and packaging out of
the range of children. Do not let Children play with foil. Choking hazard!
Transporting the device: Please keep the original packaging. To gain suicient protection of the device
while shipment or transportation, make sure to put it back in its original packaging.
Cleaning the surface: Do not use any volatile liquids, detergents or the like. Use a clean dry cloth.
Technical Data
Item 10030725 (P-210) 10030726 (P-10)
Power supply 230V~50/60 Hz or DC 12V
Internal Battery 12V 7A 12V 4.5A
Anschlüsse SD, USB, LINE IN, LINE OUT, MIC1, MIC2, GIT, DC IN, AC IN
Lautsprecher 1 x 10“ Woofer + 2x Tweeter 2 x 10“ Woofer + 2x Tweeter
Lieferumfang Device, 2 x VHF microphone, user manual

10
www.auna.de
Overview
Front panel:
7-band EQ 1 10 Mic 2 In
Level LEDs 2 11 Mic Volume
Volume 3 12 Mic Echo
Treble 4 13 Display
Bass 5 14 USB Socket
EQ On/O 6 15 SD Card Socket
Guitar Volume 7 16 Navigation Buttons*
Guitar In 8 17 IR Sensor
Mic 1 In 9
* Navigation Buttons: Mode / Play / Prev / Next / EQ / Repeat / REC:

11
www.auna.de
Rear:
FM Antenna Socket 1 5 Air Outlet
Audio In / Audio Out (RCA) 2 6 Power: AC IN / DC IN
Battery LED (red: charging; blue: fully charged) 3 7 LED Light Eects On/O
DC 12V IN 4 8 AC In Socket (230V/50Hz)

12
www.auna.de
Remote Control:
1Power On/O
2MODE
Select USB/SD/FM/Line/BT
3Play/Pause / Scan
4Next track / channel
5Previous track / channel
6EQ Presets
7Mute
8VOL +
9Repeat
10 Stop
11 Vol -
12 Num pad

13
www.auna.de
Operation
First Steps
• Connect the AC IN to a household mains outlet, using the supplied mains cord. Or connect the DC 12V
IN with a matching AC/DC adapter, connecting the latter to a household mains socket.
• Switch the POWER switch on the rear to the AC position when using the AC mains cord, switch to DC
position when using an AC/DC power adapter. Switch to OFF to turn o. Use the POWER/STANDBY
button on the device front panel or on the RC to switch the unit on/o.
• Select the desired function mode by pressing MODE repeatedly.
• Rotate the Volume knob to adjust the output volume.
• Optional: Connect other audio equipment such as PA or another amplier to the LINE IN.
• Connect microphones to the MIC1 and MIC2 sockets on the front. Turn MIC VOL down completely
beforehand.
• Connect guitars or other musical instrumens to the GIT IN. Turn the GIT VOL down completely before-
hand.
•
The wireless microphone
Before powering on the wireless microphone, be sure to set the microphone volume knob and microphone
echo knob to zero. Once the wireless microphone is powered on, slowly turn up the microphone volume
and echo volume.
If you notice static or distortion in the wireless microphone replace the battery with a new one. When not in
use, turn o the power of the wireless microphone.

14
www.auna.de
BT
• Turn on the speaker and set the input to BT (MODE). The unit will beep to indicate it is ready to be
paired with a BT device.
• Enter into the BT connections on your BT device and locate DisGo Box and connect to this device. At
this point you can start playing audio from your BT device.
• To connect a dierent device, go to your BT connections on your BT device and disconnect it from the
speaker.
• This speaker doesn’t support Hands-free function (call function), when it is playing music, you get an
incoming call from Mobile, the music will pause. After the call, music will play again.
Radio
Connect the FM antenna to the antenna socket on the rear. Completely extend for best possible reception.
Use the MODE button to select FM mode. Press PLAY/SCAN for an automatic FM channel search. Use the
CH+/CH- buttons to search the FM band for the next/previous station.
USB / SD
Connect USB drives or SD cards with music les to the respective sockets on the front panel. Use the PREV/
NEXT/PLAY/STOP buttons to navigate through your media library.
REPEAT: Press this button to repeat the current track on the USB/SD input (ONE or ALL)
REC: Press to record from microphone.
LINE
Connect external media players to the LINE IN using an RCA cable. Select the LINE IN mode with the MODE
button. Make sure the audio output of your external media player is turned up. Adjust the master output
volume with the volume knob of this device.
EQ
Switch the MASTER EQUALIZER on/o using the EQ ON/OFF switch on the front panel. Press EQ on the RC
repeatedly to toggle through pre-set EQs.

15
www.auna.de
Environment Concerns
According to the European waste regulation 2012/19/EU this symbol on the product or on
its packaging indicates that this product may not be treated as household waste. Instead
it should be taken to the appropriate collection point for the recycling of electrical and
electronic equipment. By ensuring this product is disposed of correctly, you will help
prevent potential negative consequences for the environment and human health, which
could otherwise be caused by inappropriate waste handling of this product. For more
detailed information about recycling of this product, please contact your local council or
your household waste disposal service.
Declaration of Conformity
Producer: CHAL-TEC GmbH, Wallstraße 16, 10179 Berlin, Germany
This product is conform to the following European directives:
2011/65/EU (RoHS)
2014/53/EU (RED)
