auna Areal Bar 550 User manual

www.auna-multimedia.com10030739
Soundbar + Subwoofer
Areal Bar 550

2
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und
befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise
und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung.
Sicherheitshinweise und Gewährleistung
• Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu ma-
chen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können.
• Sie erhalten bei Kauf dieses Produktes zwei Jahre Gewährleistung auf Defekt bei sachgemäßem Ge-
brauch.
• Bitte verwenden Sie das Produkt nur in seiner bestimmungsgemäßen Art und Weise. Eine anderweiti-
ge Verwendung führt eventuell zu Beschädigungen am Produkt oder in der Umgebung des Produktes.
• Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. Achtung Verlet-
zungsgefahr!
• Önen Sie das Produkt niemals eigenmächtig und führen Sie Reparaturen nie selber aus!
• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder den Fall aus bereits geringer
Höhe beschädigt werden.
• Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze.
• Lassen Sie keine Gegenstände aus Metall in dieses Gerät fallen.
• Stellen Sie keine schweren Gegenstände auf dieses Gerät.
• Reinigen Sie das Gerät nur mit einem trockenen Tuch.
• Blockieren Sie nicht die Belüftungsönungen.
• Verwenden Sie ausschließlich vom Hersteller oder vom qualizierten Fachhandel empfohlenes Zube-
hör. Die Gewährleistung verfällt bei Fremdeingrien in das Gerät.
Kleine Objekte/Verpackungsteile (Plastikbeutel, Karton, etc.)
Bewahren Sie kleine Objekte (z.B. Schrauben und anderes Montagematerial, Speicherkarten) und
Verpackungsteile außerhalb der Reichweite von Kindern auf, damit sie nicht von diesen verschluckt
werden können. Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!
Transport des Gerätes
Bitte bewahren Sie die Originalverpackung auf. Um ausreichenden Schutz beim Transport des Gerätes zu
erreichen, verpacken Sie das Gerät in der Originalverpackung.
Reinigung der äußeren Oberäche
Verwenden Sie keine üchtigen Flüssigkeiten, wie Insektensprays. Durch zu starken Druck beim
Abwischen können die Oberächen beschädigt werden. Gummi- oder Plastikteile sollten nicht über einen
längeren Zeitraum mit dem Gerät in Kontakt sein. Nutzen Sie ein trockenes Tuch.

3
Technische Daten
Artikelnummer 10030739
Allgemein
Stromzufuhr AC 100-240V ~ 50-60Hz
Energieverbrauch 25W (Standby: <0.5W)
Maße (BxTxH) Sound Bar: 730 x 60 x 63 mm
Subwoofer: 178 x 221 x 296 mm
Speaker
Full range speaker 2”, 4 Ohm
Subwoofer 5,25“, 8 Ohm
Frequenzgang 50Hz-20KHz ± 3dB
Ausgangsleistung 30W + 2 x 15W
BT
Version 2.1
Reichweite ca. 10m
Übertragungsfrequenz 2.402~24.80GHz
Protokoll EDR/A2DP/AVRCP
Lieferumfang
Soundbar, Subwoofer, Netzteil, Fernbedienung, Bedienungsanleitung, Audiokabel

4

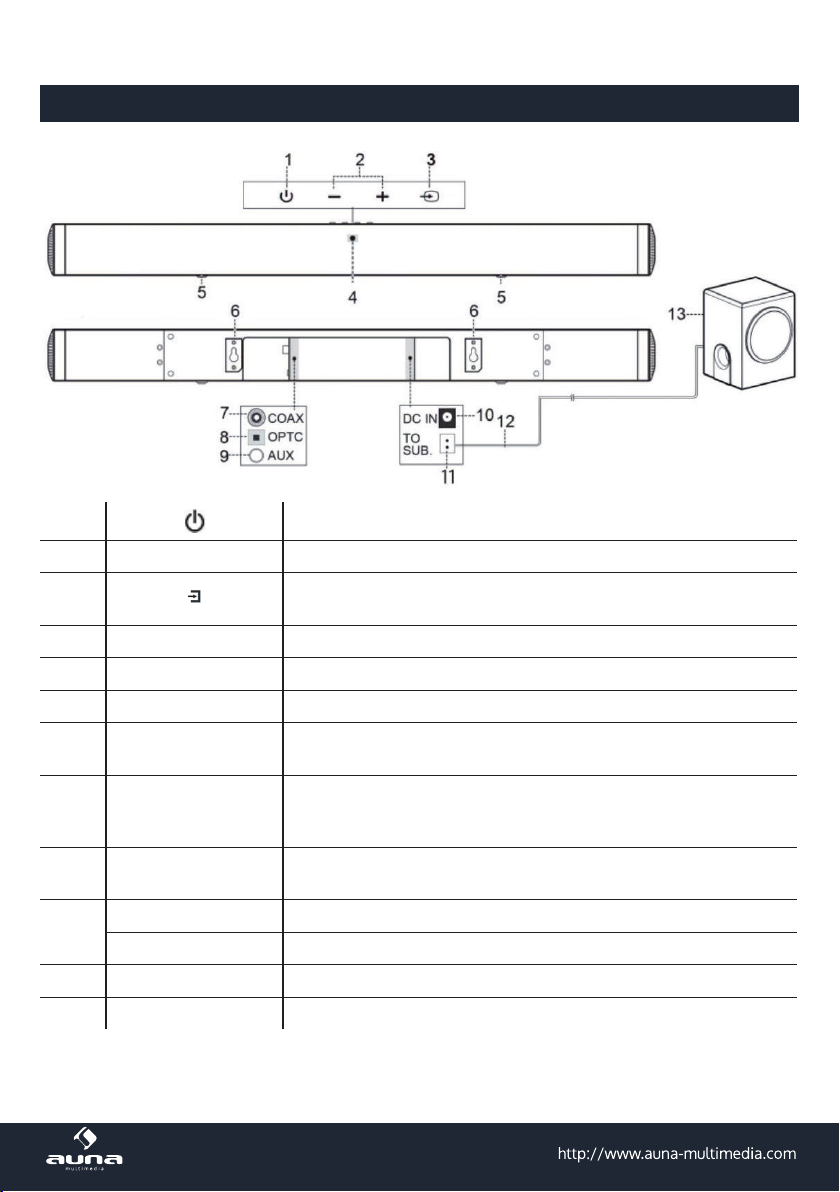

Geräteübersicht / Bedienelemente
Front:
Rückseite:
1Einschalten / Standby
2 VOL +/- Lautstärke verringern/erhöhen
3Wählen der Eingangsquelle (mehrfach drücken, um zwischen den an-
liegenden Eingangsquellen zu wählen)
4 Status LED
5Antirutsch-Füße
6Wandmontagehaken
7Coaxial Eingang Schließen Sie hier den Digital Coax Out Ihres TV-Geräts, DVD- oder
BluRay-Players an.
8Optischer Eingang
Optischer Anschluss. Verbinden Sie hier den Digital Optical Out Ihres
TV-Geräts, DVD- oder BluRay-Players. Entfernen Sie die Kunststokappe
und verwahren Sie diese.
9AUX In (3,5mm Audio) Schließen Sie hier externe Geräte wie Smartphones, Laptops etc. per
3,5mm-Audiokabel an.
10 DC IN Netzteil-Anschluss
11 TO SUB Anschlusssteckplatz für Subwoofer-Anschluss
12 Subwoofer-Kabel
13 Subwoofer

5

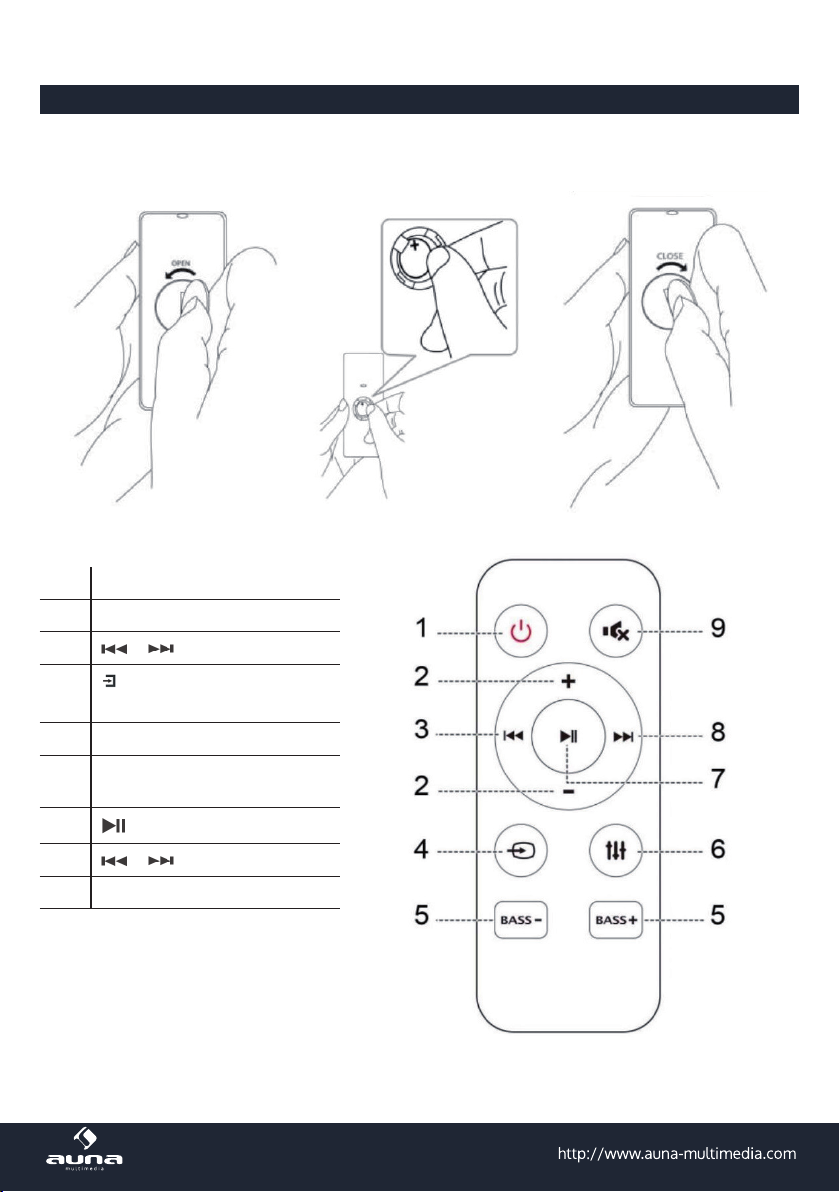

Fernbedienung
Die Fernbedienung benötigt eine Batterie des Typs CR2025 (3V). Ersetzen Sie diese, sobald die Batteri-
eleistung merklich nachgelassen hat. Gehen Sie nach unten gezeigter Abbildung vor.
Batterien und Akkus dürfen nicht in den Hausmüll entsorgt werden, sondern müssen entsprechend der
gesetzlichen Bestimmungen bei einer dafür vorgesehenen Abgabe-/Sammelstelle abgegeben werden.
Einsetzen der Batterie - Nutzen Sie eine Münze o.ä., um das Batteriefach zu önen:
1Einschalten / Standby
2Lautstärke + / -
3 / 8 / (für BT)
4- Eingangsquelle wählen
(AUX, BT, COAX, OPTICAL)
5BASS + / -
6EQ Modus Standard oder Movie
wählen
7 (BT: Play/Pause)
3 / 8 / (für BT)
9Stummschalten

6
• Der Infrarot-Sensor für die Fernbedienung hat einen Empfangswinkel von 60°. Bitte beachten Sie
weiterhin, dass die Lichtverhältnisse die Funktion der Fernbedienung beeinussen können.

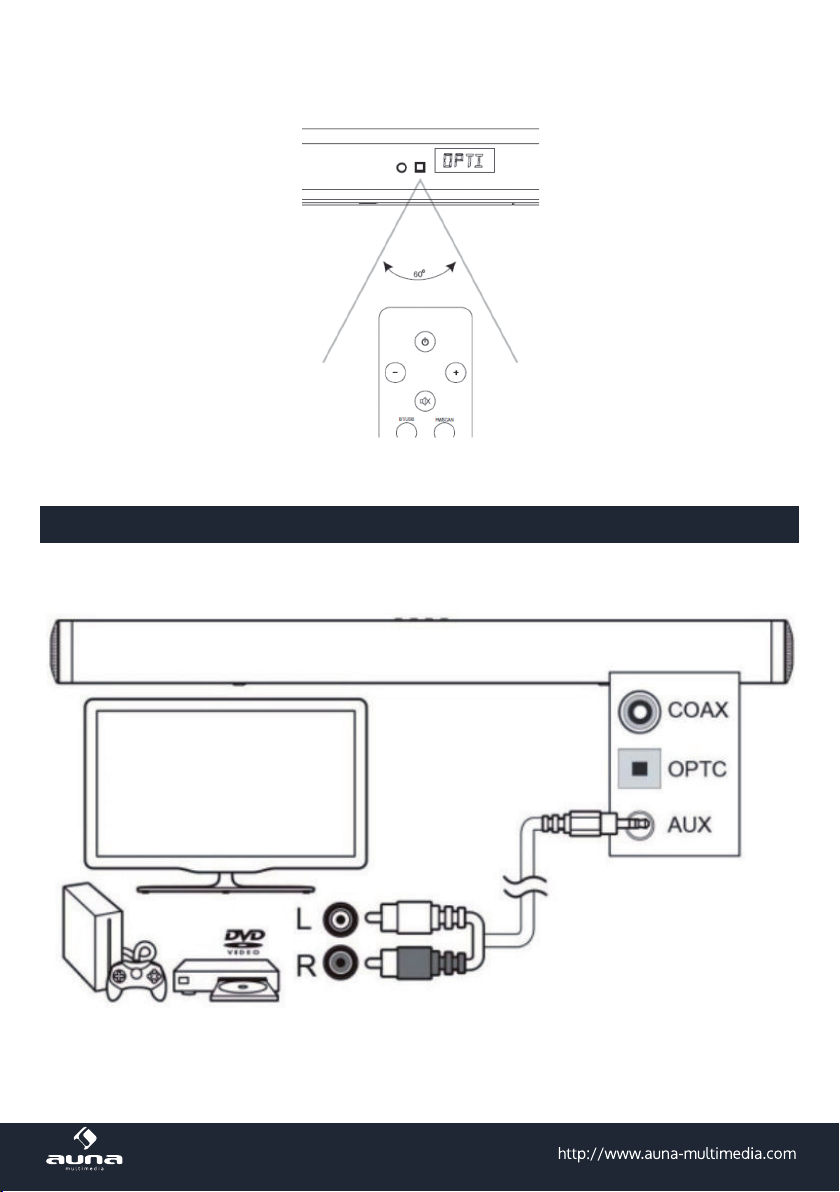

Anschlüsse
A) Cinch/Audio: Nutzen Sie das (mitgelieferte) Cinch-Klinke-Kabel, um TV-Geräte,DVD-Player, Konso-
len oder Set-Top-Boxen am AUDIO-Anschluss anzuschließen:

7
B) Digital Audio: Nutzen Sie ein COAX-Kabel, um den digitalen Audio-Ausgang Ihres TV-Geräts, DVD-
oder BluRay-Players am COAX-Input der Soundbar anzuschließen:
C) Digital Audio #2: Nutzen Sie ein optisches Kabel, um den digitalen optischen Audio-Ausgang Ihres
TV-Geräts, DVD- oder BluRay-Players am OPTC-Input der Soundbar anzuschließen:

8
D) Analog Audio: Verbinden Sie Geräte mit Kopfhörer-Ausgang oder analogem Audio-Ausgang per
3,5mm Audiokabel mit dem AUX-Eingang der Soundbar:
Hinweise
• Verbinden Sie Ihre Quellgeräte (DVD-Player, TV-Gerät oder Spielkonsole) auf je eine der gezeigten
Arten mit der Areal Bar.
• Stellen Sie jeweils sicher, dass die Tonausgabe jeweils auf den entsprechenden Ausgang erfolgt.
Konsultieren Sie die Einstellungen und gegebenenfalls die Hilfedateien und Handbücher der je-
weils genutzten Geräte.
• Verbinden Sie das Subwoofer-Kabel an der mit TO SUB gekennzeichneten Anschlussbuchse:
• Strom-Anschluss: Verbinden Sie das Netzteil mit einer Haushaltssteckdose und mit dem DC-IN
Anschluss an der Soundbar.
Bitte beachten Sie: Dank der Power-Saving-Funktion schaltet sich die Soundbar nach 20 Minuten
ohne Benutzung automatisch ab.

9

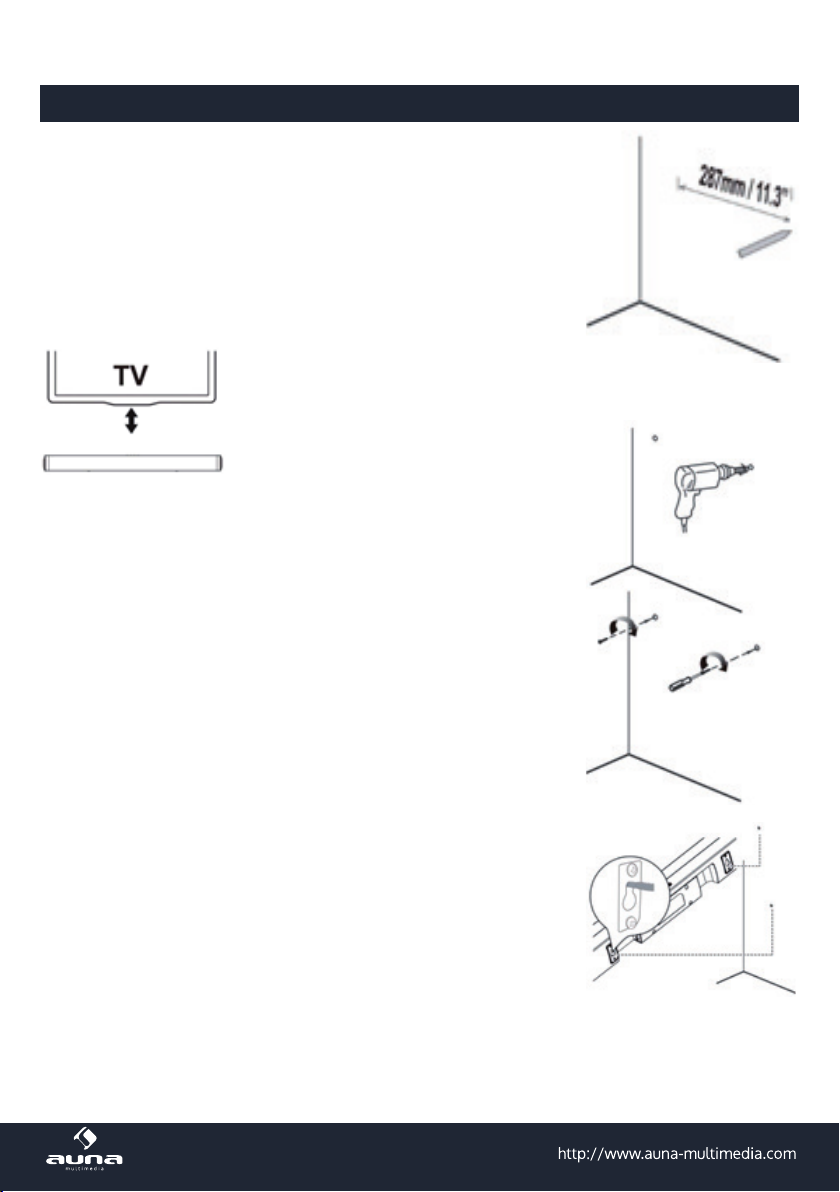

Wandmontage
Die Wandmontage ist einfach, sollte aber bei Zweifeln oder geringen
Handwerklichen Fähigkeiten an qualiziertere Personen delegiert
werden. Fehlerhafte Montage kann unter Umständen zu Geräteschä-
den und Verletzungen führen. Achten Sie auf etwaige Wasser- oder
Stromführenden Leitungen in der Wand!
Legen Sie die Soundbar an der gewünschten Stelle an und markieren
Sie zwei Punkte auf einer Horizontalen im Abstand von 287mm.
Beachten Sie: Die Soundbar sollte mindestens 7,5cm unterhalb des TV-Geräts
angebracht werden.
Bohren Sie wie angezeichnet:
Setzen Sie zwei zum Untergrund passende Dübel ein und drehen Sie
zwei passende Schrauben ein. Diese sollten etwa 5mm überstehen.
Wählen
Hängen Sie die Soundbar an die überstehenden Schraubenköpfe:

10
Bedienung
Strom-Anschluss: Verbinden Sie das Netzteil mit einer Haushaltssteckdose und mit dem DC-IN An-
schluss an der Soundbar.
Ein-/Ausschalten: Drücken Sie STANDBY zum Ein-/Ausschalten. Bitte beachten Sie: Dank der Power-
Saving-Funktion schaltet sich die Soundbar nach 20 Minuten ohne Benutzung automatisch ab.
Die Funktionen der Areal Bar können über das Bedienpanel oder über die entsprechenden Tasten der
Fernbedienung aufgerufen werden (Siehe Abschnitt „Geräteübersicht und Bedienelemente“).
Eingangsquelle wählen: Drücken Sie mehrfach zum Wählen der Eingangsquelle (AUX, BT, COAX,
OPTICAL). Zu beachten: Beim Durchschalten der Modi müssen Sie im BT-Pairing-Modus eine 5-Sekün-
dige „Zwangspause“ einlegen, während das Gerät zuvor verbundene Geräte sucht.
Die Status-LED zeigt jeweils den gerade aktiven Modus bzw. die Funktion/Operation an:
Operation/Funktion/Modus Status-LED
Standby Leuchtet rot
Eingangswahl
AUX Leuchtet grün
BT: Im Pairing-Modus Blinkt blau
BT: Verbunden Leuchtet blau
COAX Leuchtet weiß
OPTICAL Leuchtet violett
VOL+/- BASS+/- EQ MODE Blinkt einmal
MUTE Blinkt rot
Lautstärke: Passen Sie die Lautstärke mit den Tasten VOL+/- an.
Klang-Einstellung: Stellen Sie den Bass-Anteil mit den Tasten BASS+/- ein. Wählen Sie mit EQ die
MOVIE- oder die STANDARD-Klangeinstellung aus.
Stummschaltung: Drücken Sie MUTE, um das Gerät stummzuschalten. Drücken Sie erneut, um die
Stummschaltung wieder aufzuheben.
Audio-Signale: Halten Sie im STANDBY-Modus 5 Sekunden gedrückt, um die Audio-Signale ein/
auszuschalten.

11
BT
Wählen Sie durch mehrfaches Drücken der Quellenwahltaste am Gerät ( ) oder auf der Fernbedie-
nung den BT-Modus aus. Aktivieren Sie BT auf Ihrem Smartphone/Tablet. Die Areal Bar erscheint nun
unter der Bezeichnung „Areal Bar 550“ in der Pairing-Liste Ihres Smartphones/Tablets. Die Areal Bar
sucht bei der Wahl des BT-Modus automatisch nach bereits verbundenen Geräten in Reichweite und
verbindet ggf. mit diesem.
Geben Sie „0000“ ein, falls Sie zur Eingabe eines Passworts aufgefordert werden. Um ein verbundenes
Gerät zu trennen, halten Sie 5 Sekunden gedrückt.
Sie können im BT-Modus die Tasten und / zur Steuerung der Wiedergabe nutzen.
Fehlerbehebung
Fernbedienung ohne Funktion • Versuchen Sie, die Fernbedienung näher an die Areal
Bar zu halten.
• Richten Sie die Fernbedienung auf den IR-Sensor der
Areal Bar.
• Ersetzen Sie die Batterie der Fernbedienung durch ein
frisches Exemplar gleicher Bauart.
• Entfernen Sie etwaige Hindernisse zwischen der Fern-
bedienung und der Areal Bar.
Brummen oder andere Störgeräusche Vielleicht sind Anschlüsse oder Kontakte verschmutzt oder
angelaufen. Reinigen Sie sie mit einem höchstens ganz
leicht feuchten, fusselfreiein und sauberen Tuch.
Gerät reagiert nicht Hat es sich „aufgehängt“? Ziehen Sie den Netzstecker, war-
ten Sie einige Sekunden und schließen Sie es wieder an.
Kein Ton • Stellen Sie sicher, dass Sie die Stummschaltung
(„MUTE“) nicht aktiviert haben.
• Stellen Sie sicher, dass Sie das Ausgangssignal des
zur Zeit anliegenden Geräts auf den in Betrieb bend-
lichen Ausgang gelegt haben - also zum Beispiel den
Ton-Ausgang des Fernsehers auf „optical“ eingestellt
haben, falls Sie diesen Ausgang benutzen, auf „coaxi-
al“ bzw. „digital“, falls Sie diese benutzen usw.
Die Areal Bar wird nicht in der Liste ge-
fundener BT-Geräte in meinem Smart-
phone / Tablet angezeigt.
• Stellen Sie sicher, dass Sie auf diesem Gerät die BT-
Funktion aktiviert haben.
• Stellen Sie sicher, dass Sie die Areal Bar eingeschaltet
und in den BT-Modus gebracht haben.
• Die BT-Reichweite beträgt maximal 10 Meter.

12
Die Areal Bar schaltet sich auf einmal
ab.
Bitte erhöhen Sie die Ausgangslautstärke der Audio-
quelle, um der automatischen Energie-Spar-Abschal-
tung entgegenzuwirken. Sie können die Areal Bar trotz-
dem leise stellen.
Hinweise zur Entsorgung
Bendet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem
Produkt, gilt die Europäische Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit
dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Re-
gelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften.
Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über
den Hausmüll. Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und
die Gesundheit Ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt.
Materialrecycling hilft, den Verbrauch von Rohstoen zu verringern.
Konformitätserklärung
Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland
Dieses Produkt entspricht den folgenden Europäischen Richtlinien:
2011/65/EU (RoHS)
2014/53/EU (RED)

13
Dear Customer,
Congratulations on purchasing this product. Please read and follow these instructions, in order to avoid
damaging the item. We do not cover any damages that may arise from improper use of the item or the
disregard of the safety instructions.
Important Safety Advice
• Read all instructions before using.
• To protect against a re, electric shock or personal injury, do not immerse cord, electric plugs or device
in water or other liquids.
• Do not expose the appliance to extreme temperatures. The appliance shall be used in moderate cli-
mates.
• The use of attachments that are not recommended by the appliance manufacturer may result in re,
electric shock or personal injury.
• Do not open the unit by removing any cover parts. Do not attempt to repair the unit. Any repairs or
servicing should be done by qualied personell only.
• Only qualied persons may perform technical work on the product. The product may not be ope-
ned or changed. The components cannot be serviced by the user. The manufacturer is not responsible
for any radio or TV interference caused by unauthorized modications.
• The appliance is not a toy. Do not let children play with it. Never let children insert foreign objects into
the appliance.
• Never clean the surface of the device with solvents, paint thinners, cleansers or other chemical pro-
ducts. Instead, use a soft, dry cloth or soft brush.
• This appliance is to be used with 12V car power supply.
• Save these instructions.
Small objects
Keep small objects (i.e. screws, mounting material, memory cards etc.) and packaging out of the range of
children. Do not let Children play with foil. Choking hazard!
Transporting the device
Please keep the original packaging. To gain suicient protection of the device while shipment or transpor-
tation, make sure to put it back in its original packaging.
Cleaning the surface
Do not use any volatile liquids, detergents or the like. Use a clean dry cloth.

14
Technical Data
Item # 10030739
General
Power supply AC/DC adapter for AC 100-240V ~ 50-60Hz
Power consumption 25W (Standby: <0.5W)
Dimensions (WxDxH) Sound Bar: 730 x 60 x 63 mm
Subwoofer: 178 x 221 x 296 mm
Speakers
Full range speakers 2”, 4 Ohms
Subwoofer 5,25“, 8 Ohms
Frequency response 50Hz-20KHz ± 3dB
output power 30W + 2 x 15W
BT
Version 2.1
Range ca. 10m
Transmission frequency 2.402~24.80GHz
Protocols EDR/A2DP/AVRCP
In the box
Sound bar, subwoofer, AC/DC adapter, remote control, instruction manual, audio cable

15
Overview
Front:
Rear:
1Power/Standby
2 VOL +/- Adjust output volume
3Select the input source (press repeatedly)
4 Status LED
5Anti-skid pad
6Wall-mount brackets
7Coaxial Audio Input Connect the digital output of your TV, DVD or BLURAY player here.
8Optical Audio Input Connect the digital audio output from a TV, DVD or Blu-ray player here.
Take the cap o and store it for future use.
9AUX In (3.5mm Audio) Connect the analogue audio output from an MP3 player or similar
using a 3.5mm audio cable.
10 DC IN Only connect to the power adaptor provided
11 TO SUB Connect to the external subwoofer.
12 Subwoofer cable
13 Subwoofer

16
Remote Control
The remote control requires a type CR2025 battery (3V). Replace the battery, when the capacity decreases
(see depicted below - use a coin or similar, to unscrew the battery compartment lid).
1Power on / Standby
2Volume + / -
3 / 8 / (BT)
4 - Select input source
(AUX, BT, COAX, OPTICAL)
5BASS + / -
6Toggle EQ modes Standard or
Movie.
7 (BT: Play/Pause)
3 / 8 / (BT)
9Mute/unmute

17
• The IR sensor works best within an reception angle of 60°:
Connections
A) RCA/Audio: Connecting a TV, DVD, GAMES CONSOLE or SET-TOP BOX using the provide RCA-3.5mm
audio cable:

18
B) Digital Audio: Use a COAX cable, to connect the digital Audio-Out of your TV, DVD or BluRay players to
the COAX-Input of your sound bar:
C) Digital Audio #2: Use an optical cable, to connect the digital optical Audio Out of your TV, DVD, or BluRay
player with the OPTC In of this sound bar:

19
D) Analog Audio: Use a 3.5mm audio cable to connect the Headphones Out or other analogue audio out-
puts of any external media players with the sound bar:
Further Hints
• Connect your media sources (i.e. DVD players, TVs, gaming consoles, smartphones, etc.) each in one
of the mentioned ways to the Areal Bar.
• Make sure to switch the audio outputs of these devices to the corresponding channels. Please see the
respective user manuals or help les for further info on how to adjust the audio outputs of your devices.
• Connect the subwoofer to the sound bar:
• Connecting mains power: Connect the AC power adaptor of the sound bar between the DC IN socket
and the power supply outlet. Switch the power outlet ON

20
Wall Mounting
In order to avoid damage to the equipment and personal injury you should get a qualied person to drill the
xing surface and t the appropriate wall xings. Take care not to allow the main unit to fall while attempt-
ing to hook onto the wall mount brackets.
Before mounting, check the wall strength; consult qualied personnel if
necessary. When drilling into walls, always check that there are no hid-
den wires or pipes etc. Make sure the screws and wall plugs are suitable
for supporting the unit.
Step 1: Align the Sound bar in the chosen location. Use a pencil to mark
the 2 drilling positions with a distance of 287mm (11.3”) apart:
Note: The Sound bar should be located at least 7.5cm (3”) below the bot-
tom of the TV:
Step 2: Drill holes as marked in step 1:
Step 3: Insert 2 screws (not supplied) into the holes and tighten. Take
care to leave 5mm between the screw heads and the wall.
NOTE: You will need to ensure the screws are long enough to sufciently
grip the wall while allowing 5mm between screw head and wall.
Step 4: Hook the Sound bar into the screws. For secure mounting, ensure
the screw heads slide rmly into the narrow part of the brackets:
