auna PW-EV-12A User manual

www.auna-multimedia.com
PW-EV-12A/PW-EV-15A
Lautsprecher
Speaker
Altoparlantes
Hauts-parleurs
Altoparlanti
10007199 10007200

3
DE
English 9
Español 15
Français 21
Italiano 27
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes.
Lesen Sie die folgenden Hinweise sorgfältig durch
und befolgen Sie diese, um möglichen Schäden
vorzubeugen. Für Schäden, die durch Missachtung der
Hinweise und unsachgemäßen Gebrauch entstehen,
übernehmen wir keine Haftung. Scannen Sie den
folgenden QR-Code, um Zugri auf die aktuellste
Bedienungsanleitung und weitere Informationen rund
um das Produkt zu erhalten:
INHALTSVERZEICHNIS
Technische Daten 4
Sicherheitshinweise 5
Geräteübersicht 6
Hinweise zur Entsorgung 8
Hersteller 8

4
DE
TECHNISCHE DATEN
Artikelnummer 10007199 10007200
Bezeichnung PW-EV-12A PW-EV-15A
Empndlichkeit 96 dB 96 dB
Frequenzbereich 50 Hz - 18 kHz 40 Hz - 18 kHz
Impedanz 4 Ohm 4 Ohm
Sicherung T2A T2A
Stromversorgung 230 V / 50 Hz 230 V / 50 Hz
Lieferumfang Gerät, Netzkabel,
2Winkelständer
Gerät, Netzkabel,
2Winkelständer
Maße 42 x 57,5 x 31 cm 44 x 67,5 x 35 cm
Gewicht 15,5 kg 21 kg

5
DE
SICHERHEITSHINWEISE
Allgemeine Hinweise
• Blitzschlag - Wenn Sie das Gerät länger nicht benutzen oder es
gewittert, ziehen Sie den Stecker aus der Steckdose der trennen Sie das
Gerät vom Antennenanschluss. Dadurch werden Schäden am Produkt
durch Blitzschlag und Überspannung vermieden.
• Überlastung - Überlasten Sie keine Steckdosen, Verlängerungskabel
oder integrierten Steckdosen, da dies zu einem Brand oder Stromschlag
führen kann.
• Fremdkörper und Flüssigkeitseintritt - Schieben Sie niemals
Gegenstände jeglicher Art durch Önungen in das Gerät, da sie
gefährliche Spannungspunkte berühren oder Teile kurzschließen
können, die zu einem Brand oder einem elektrischen Schlag führen
könnten. Verschütten Sie niemals Flüssigkeiten jeglicher Art auf dem
Gerät.
• Reparatur und Wartung - Versuchen Sie nicht, dieses Produkt selbst zu
warten, da Sie sich durch das Önen oder Entfernen von Abdeckungen
gefährlichen Spannungen oder anderen Gefahren aussetzen.
Überlassen Sie alle Wartungsarbeiten qualiziertem Servicepersonal.
• Schäden, die einen Service erfordern - Ziehen Sie den Netzstecker aus
der Steckdose und wenden Sie sich an einen qualizierten Fachbetrieb
wenn eine der folgenden Situationen eintritt:
a) Wenn das Netzkabel oder der Stecker beschädigt ist.
b) Wenn Flüssigkeit verschüttet wurde oder Gegenstände auf das
Produkt gefallen sind.
c) Wenn das Produkt Regen oder Wasser ausgesetzt war.
d) Wenn das Produkt heruntergefallen oder beschädigt ist.
e) Wenn das Produkt eine deutliche verringerte Leistung aufweist.
• Ersatzteile - Wenn Ersatzteile benötigt werden, stellen Sie sicher, dass
der Fachbetrieb, der die Teile ersetzt, nur Ersatzteile verwendet, die
vom Hersteller zugelassen sind oder dieselben Eigenschaften wie das
Originalteil haben. Unbefugter Austausch kann zu Feuer, Stromschlag
oder anderen Gefahren führen.
• Wärme - Stellen Sie das Gerät nicht in der Nähe von Wärmequellen
wie Heizkörpern, Heizregistern, Öfen oder anderen Produkten
(einschließlich Verstärkern) aufgestellt.
Hinweis: Kinder ab 8 Jahren, psychisch, sensorisch und körperlich
eingeschränkte Menschen dürfen das Gerät nur benutzen, wenn sie
vorher von einer für sie verantwortlichen Aufsichtsperson ausführlich
mit den Funktionen und den Sicherheitsvorkehrungen vertraut gemacht
wurden und die damit verbundenen Risiken verstehen.

6
DE
GERÄTEÜBERSICHT

7
DE
1LED-Statusleuchte
Leuchtet, wenn das Gerät eingeschaltet ist.
2
Mixer-Ausgang (Cinch) und Line-In (Cinch)
Schließen Sie hier Abspielgeräte wie CD-Player, Smartphones o.ä. an. Senden Sie das Signal duch den
„Mix Out“ an ein externes Mischpult
3
Symmetrischer Eingang (XLR)
Schließen Sie hier akustische Instrumente, D.I.-Boxen oder Mikrofone an. Stellen Sie den Schalter jeweils
in die passende Position (Anpassung des Eingangs-Pegels) für Line- bzw. Mikrofon-Signale („Mic“).
42 Mikrofon-Eingänge (6,3mm-Klinke)
Schließen Sie hier Mikrofone oder akustische Instrumente an.
5
Klang- und Lautstärkeregler
Volume Gesamtlautstärke
Bass Bass-Regler
Treble Höhen-Regler
Echo Anteil des integrierten Echo-Eekts
Mic Volume Anteil des Mikrofonsignals im Gesamt-Klang
6Anschluss für zusätzliche (passive) Box (8 Ohm, SpeakOn)
7Netzumschalter
Stellen Sie hier die Lieferspannung ein (110V oder 220V).
8Power-Schalter, Netz-Anschluss
Verbinden Sie das Netzkabel hier und schalten Sie das Gerät ein/aus.
9
Standwinkel
Stellen Sie die Box - wie unten zu sehen - auf die mitgelieferten Winkel, um einen „Wedge“-Abstrahlwinkel
zu erzielen.

8
DE
HINWEISE ZUR ENTSORGUNG
Bendet sich die linke Abbildung (durchgestrichene
Mülltonne auf Rädern) auf dem Produkt, gilt die
Europäische Richtlinie 2012/19/EU. Diese Produkte
dürfen nicht mit dem normalen Hausmüll entsorgt
werden. Informieren Sie sich über die örtlichen
Regelungen zur getrennten Sammlung elektrischer
und elektronischer Gerätschaften. Richten Sie sich
nach den örtlichen Regelungen und entsorgen
Sie Altgeräte nicht über den Hausmüll. Durch die
regelkonforme Entsorgung der Altgeräte werden
Umwelt und die Gesundheit Ihrer Mitmenschen
vor möglichen negativen Konsequenzen geschützt.
Materialrecycling hilft, den Verbrauch von Rohstoen
zu verringern.
HERSTELLER
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

9
EN
Dear Customer,
Congratulations on purchasing this device. Please read
the following instructions carefully and follow them to
prevent possible damages. We assume no liability for
damage caused by disregard of the instructions and
improper use. Scan the QR code to get access to the
latest user manual and more product information.
CONTENT
Technical Data 10
Safety Instructions 11
Product Overview 12
Hints on Disposal 14
Producer 14

10
EN
TECHNICAL DATA
Item number 10007199 10007200
Name PW-EV-12A PW-EV-15A
Sensitivity 96 dB 96 dB
Frequency response 50 Hz - 18 kHz 40 Hz - 18 kHz
Impedance 4 Ohm 4 Ohm
Fuse T2A T2A
Power supply 230 V / 50 Hz 230 V / 50 Hz
Content Device, power cord,
2angled racks
Device, power cord,
2angled racks
Dimensions 42 x 57,5 x 31 cm 44 x 67,5 x 35 cm
Weight 15,5 kg 21 kg

11
EN
SAFETY INSTRUCTIONS
General information
• Lightning - If you are not going to use the device for a long time or
if there is a storm, disconnect the plug from the electrical outlet and
disconnect the device from the antenna connector. This will avoid
damage to the product that may be caused by lightning or overvoltage.
• Overload - Do not overload power outlets, extension cords, or built-in
power outlets, as this may result in a re or electric shock.
• Foreign objects and liquid - Never push objects of any kind through
openings in the device as they may touch dangerous voltage points or
short out parts, which could result in a re or electric shock. Never spill
liquids of any kind on the device.
• Repairs and maintenance - Do not attempt to service this product
yourself, as opening or removing covers will expose you to dangerous
voltages or other hazards. Leave all maintenance to qualied service
personnel.
• Damage requiring service - Disconnect the power plug from the outlet
and consult a qualied specialist if any of the following conditions
occur:
a) If the power cord or plug is damaged.
b) If liquid has been spilled or objects have fallen onto the product.
c) If the product has been exposed to rain or water.
d) If the product has been dropped or damaged.
e) If the product has a markedly reduced performance.
• Replacement parts - When replacement parts are required, make
sure that the service professional who replaces the parts only uses
replacement parts that have been approved by the manufacturer or
that have the same characteristics as the original part. Unauthorized
replacement may result in re, electric shock or other hazards.
• Heat - Do not place the unit near heat sources such as radiators,
heaters, stoves or other products (including ampliers).
Note: This device may be only used by children 8 years old or older and
persons with limited physical, sensory and mental capabilities and/or
lack of experience and knowledge, provided that they have been
instructed in use of the device by a responsible person who understands
the associated risks.

12
EN

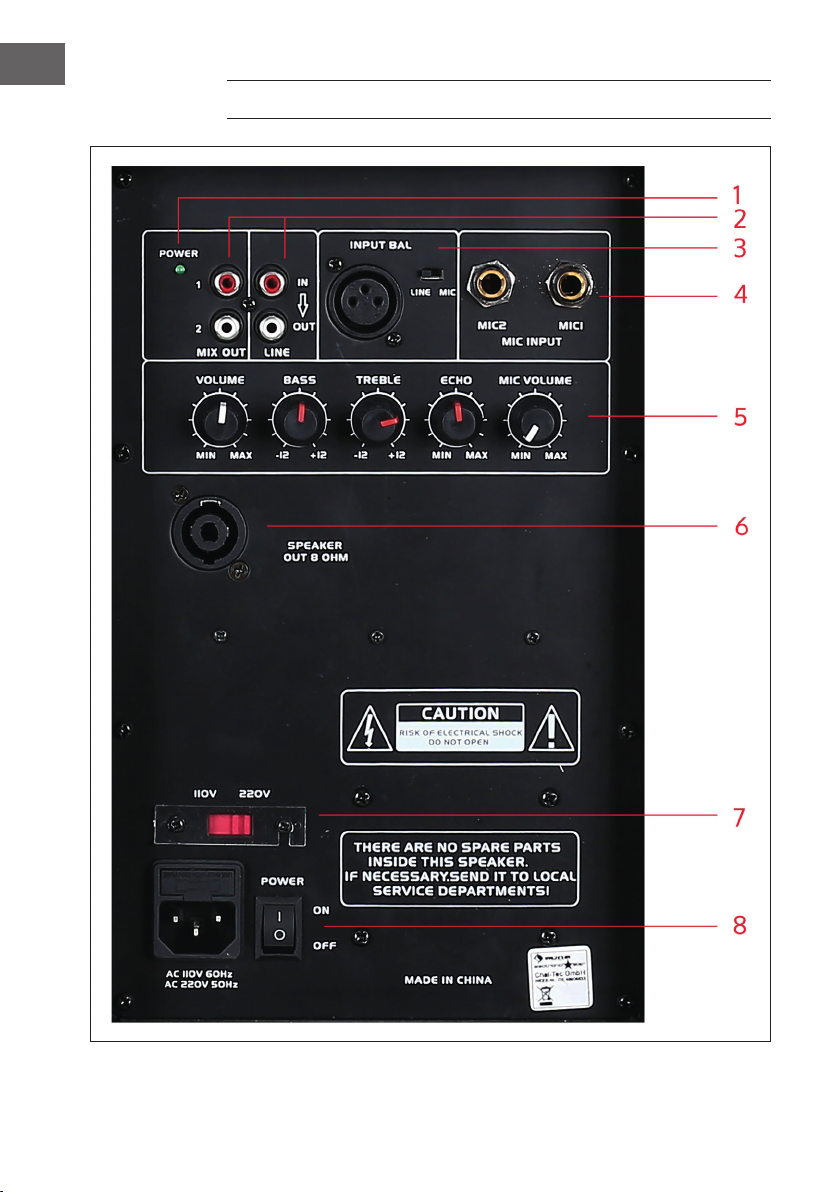

PRODUCT OVERVIEW

13
EN
1LED status light
Lights when the unit is switched on.
2
Mixer output (RCA) and line-in (RCA)
Connect playback devices such as CD players, smartphones, etc. here. Send the signal through the "Mix
Out" to an external mixing console
3
Balanced input (XLR)
Connect acoustic instruments, D.I. boxes or microphones here. Set the switch to the appropriate position
(input level adjustment) for line or microphone signals ("Mic").
42 microphone inputs (6.3mm jack)
Connect microphones or acoustic instruments here.
5
Sound and volume controls
Volume Total volume
Bass Bass control
Treble Treble control
Echo Share of the integrated echo eect
Mic Volume Proportion of the microphone signal in the overall sound
6Connection for additional (passive) speaker (8 Ohm, SpeakOn)
7Mains changeover switch
Set the supply voltage here (110V or 220V).
8Power switch, mains connection
Connect the power cord here and switch the unit on/o.

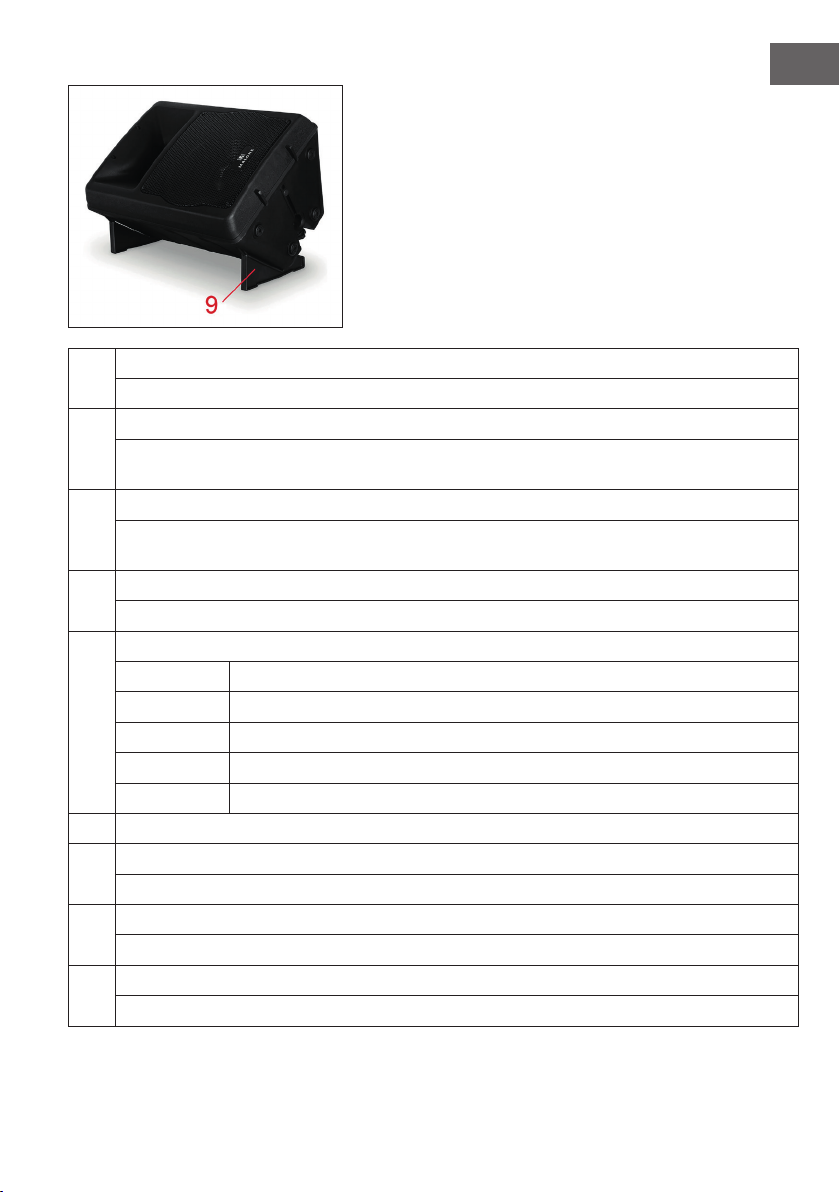

9Stand angle
Place the box on the supplied angles - as shown below - to achieve a "wedge" beam angle.

14
EN
HINTS ON DISPOSAL
According to the European waste regulation 2012/19/
EU this symbol on the product or on its packaging
indicates that this product may not be treated as
household waste. Instead it should be taken to the
appropriate collection point for the recycling of
electrical and electronic equipment. By ensuring this
product is disposed of correctly, you will help prevent
potential negative consequences for the environment
and human health, which could otherwise be caused by
inappropriate waste handling of this product. For more
detailed information about recycling of this product,
please contact your local council or your household
waste disposal service.
PRODUCER
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Germany.

15
ES
Estimado cliente:
Le felicitamos por la adquisición de este producto.
Lea atentamente el siguiente manual y siga
cuidadosamente las instrucciones de uso con el n de
evitar posibles daños. La empresa no se responsabiliza
de los daños ocasionados por un uso indebido del
producto o por haber desatendido las indicaciones de
seguridad. Escanee el código QR para obtener acceso
al manual de usuario más reciente y otra información
sobre el producto:
ÍNDICE
Datos técnicos 16
Indicaciones de seguridad 17
Controles 18
Retirada del aparato 20
Fabricante 20

16
ES
DATOS TÉCNICOS
Número de artículo 10007199 10007200
Denominación PW-EV-12A PW-EV-15A
Sensibilidad 96 dB 96 dB
Respuesta de
frecuencia 50 Hz - 18 kHz 40 Hz - 18 kHz
Impedancia 4 Ohm 4 Ohm
Fusible T2A T2A
Suministro eléctrico 230 V / 50 Hz 230 V / 50 Hz
Contenido del paquete
Dispositivo, cable
de alimentación,
2soportes con ángulo
Dispositivo, cable
de alimentación,
2soportes con ángulo
Dimensiones 42 x 57,5 x 31 cm 44 x 67,5 x 35 cm
Peso 15,5 kg 21 kg

17
ES
INDICACIONES DE SEGURIDAD
Indicaciones generales
• Relámpago - Si no va a utilizar el aparato durante un periodo largo
de tiempo o si hay una tormenta eléctrica, desenchufe el aparato de la
toma de corriente y desconecte el conector de antena. De este modo,
protegerá el aparato de los daños que pueden ocasionar relámpagos y
la sobretensión.
• Sobrecarga - No sobrecargue las tomas de corriente, cables
alargadores o tomas de corriente integradas para evitar el riesgo de un
incendio o de descarga eléctrica.
• Objetos extraños y entrada de líquido - No introduzca objetos de
ningún tipo en las ranuras del aparato, ya que podría tocar elementos
con voltajes peligrosos o piezas salientes que podrían causar un
incendio o una descarga eléctrica. No derrame líquido de ningún tipo
sobre el aparato.
• Reparación y mantenimiento - No intente reparar el aparato usted
mismo, ya que si abre o retira las cubiertas, podría provocar una tensión
peligrosa u otro riesgo. Contacte con un servicio técnico para su
reparación.
• Daños que requieren una reparación - Desconecte el enchufe de
la toma de corriente y póngase en contacto con un servicio técnico
cualicado si:
a) El cable de alimentación o el enchufe está dañado.
b) Se ha derramado líquido o se ha caído un objeto en el interior del
aparato.
c) El producto ha estado expuesto a la lluvia o agua.
d) Se ha dejado caer el producto o está dañado.
e) El rendimiento del producto ha disminuido considerablemente.
• Piezas de repuesto - Si necesita piezas de repuesto, asegúrese de
que el técnico que cambiará las piezas utiliza solamente las piezas
de recambio originales del fabricante o piezas con las mismas
características que las piezas originales. Las piezas no autorizadas
pueden provocar incendios, descargas eléctricas y otros riesgos.
• Calor - No instale el aparato cerca de las fuentes de calor como
radiadores, calentadores, hornos u otros aparatos similares (incluidos
amplicadores).
Nota: Este aparato puede ser utilizado por niños mayores de 8 años y
personas con discapacidades físicas, sensoriales y mentales y/o con
falta de experiencia y conocimientos, siempre y cuando hayan sido
instruidos sobre el uso del aparato y comprendan los peligros y riesgos
asociados.

18
ES
CONTROLES

19
ES
1Piloto LED
Se ilumina cuando el aparato está encendido
2
Conexiones de entrada y salida (RCA)
Conecte instrumentos acústicos, cajas DI o micrófonos. Coloque el interruptor en la posición correspon-
diente (ajuste del nivel de entrada) para entradas Line o de micrófono (Mic)
3
Symmetrischer Eingang (XLR)
Conecte instrumentos acústicos, cajas DI o micrófonos. Coloque el interruptor en la posición correspon-
diente (ajuste del nivel de entrada) para entradas Line o de micrófono (Mic).
42 entradas para micrófono (clavija jack de 6,3 mm)
Conecte micrófonos u otros instrumentos acústicos.
5
Controles de tono y volumen
Volume volumen general
Bass regulador de graves
Treble regulador de agudos
Echo control del efecto eco
Mic Volume control de la señal del micrófono con respecto al sonido general
6Conexión jack speakon para altavoces adicionales (pasivos) (8 ohmios)
7Conmutador de red
Seleccione la tensión correspondiente (110 o 220 V)..
8Interruptor principal
Conecte aquí el cable de alimentación. Apague o encienda el aparato por medio del interruptor.
9
Soporte con ángulo
Coloque el altavoz tal y como aparace en la ilustración inferior para convertirlo en un monitor de
escenario.

20
ES
RETIRADA DEL APARATO
Si el aparato lleva adherida la ilustración de la
izquierda (el contenedor de basura tachado)
entonces rige la normativa europea, directiva
2012/19/UE. Este producto no debe arrojarse a un
contenedor de basura común. Infórmese sobre las
leyes territoriales que regulan la recogida separada
de aparatos eléctricos y electrónicos. Respete las
leyes territoriales y no arroje aparatos viejos al cubo
de la basura doméstica. Una retirada de aparatos
conforme a las leyes contribuye a proteger el medio
ambiente y a las personas a su alrededor frente a
posibles consecuencias perjudiciales para la salud.
El reciclaje ayuda a reducir el consumo de materias
primas.
FABRICANTE
Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania.
