Uso adecuado...................................................................................Página 9
Descripción de las piezas.........................................................Página 9
Características técnicas..............................................................Página 11
Volumen de suministro..............................................................Página 12
Seguridad
Indicaciones generales de seguridad......................................................Página 13
Indicaciones de seguridad sobre pilas....................................................Página 14
Antes de la puesta en servicio
Colocación de los dispositivos.................................................................Página 15
Puesta en marcha del sensor exterior......................................................Página 16
Puesta en funcionamiento de la estación meteorológica.......................Página 17
Manejo
Recepción de la señal de radiofrecuencia DCF .....................................Página 20
Ajuste manual de formato de hora 12 / 24 / °C / °F / idioma /
zona horaria / hora / fecha ......................................................................Página 21
Configurar el despertador........................................................................Página 23
Activar / desactivar la función de despertador.......................................Página 24
Desconexión de la señal de alarma........................................................Página 24
Índice

8 ES
Uso adecuado / Descripción de las piezas
Función SNOOZE.....................................................................................Página 25
Puesta en servicio del pronóstico meteorológico....................................Página 25
Elegir la ubicación ....................................................................................Página 27
Indicación manual de la ubicación .........................................................Página 28
Fases lunares.............................................................................................Página 39
Consultar la presión atmosférica de las últimas 12 horas .....................Página 40
Ajustar canal .............................................................................................Página 40
Mostrar la temperatura y la tendencia de temperatura.........................Página 41
Mostrar la humedad del aire y la tendencia de humedad....................Página 41
Visualizar la temperatura / humedad máxima / mínima.........................Página 42
Alarma de temperatura y helada ............................................................Página 43
Activar / desactivar la alarma de temperatura / helada ........................Página 43
Iluminación de fondo................................................................................Página 44
Indicación de estado de las pilas............................................................Página 44
Cambiar pilas............................................................................................Página 44
Eliminar errores...............................................................................Página 45
Limpieza y mantenimiento.....................................................Página 46
Eliminación...........................................................................................Página 46
Información
Declaración de conformidad ...................................................................Página 47
Índice

9ES
Uso adecuado / Descripción de las piezas
Estación meteorológica inalámbrica
Uso adecuado
La estación meteorológica muestra la temperatura interior y exterior en grados
Celsius (ºC) o Fahrenheit (ºF), así como sus valores máximos y mínimos. Asimismo
la humedad interior y exterior (% RH) y los correspondientes valores máximo y mí-
nimo. La estación muestra también el pronóstico del tiempo, la hora en formato de
12 o 24 horas, así como la fecha. Además la estación meteorológica también
muestra la hora de salida y puesta del sol y las fases lunares. La estación meteoro-
lógica también dispone de dos funciones de alarma. Este aparato no está diseñado
para uso industrial.
Descripción de las piezas

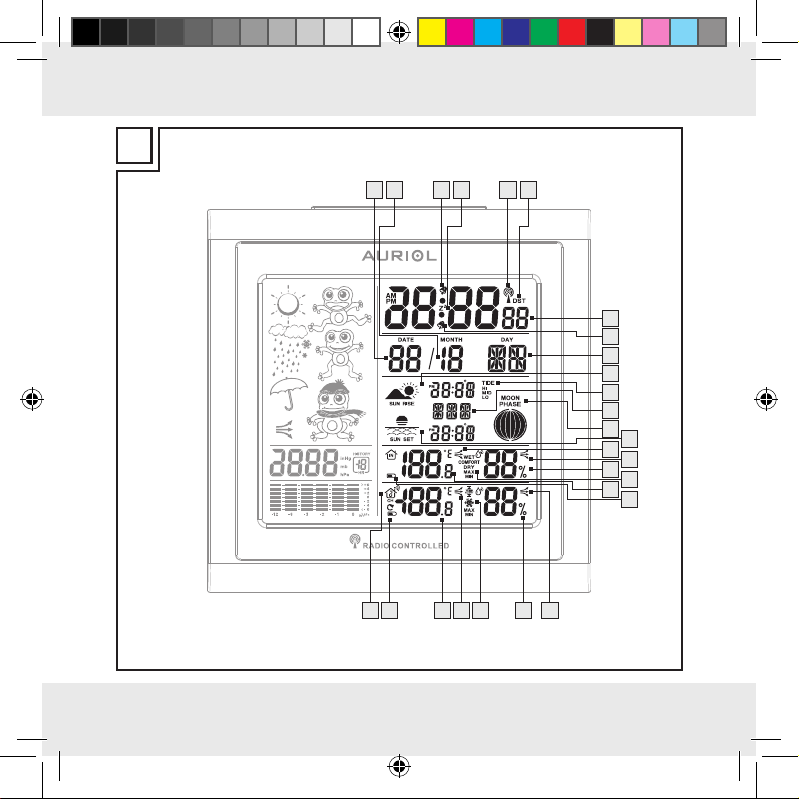

Estación meteorológica:
1Indicación de fecha
2Indicación de mes
3Alarma 1
4Indicación SNOOZE
5Símbolo de torre
6Indicación DST (horario de verano)
Índice

10 ES
Descripción de las piezas / Características técnicas
Descripción de las piezas
7Indicación de la hora
8Alarma 2
9Indicación del día de la semana
10 Hora de salida y puesta del sol
11 Indicación de mareas
12 Ubicación
13 Fase lunar
14 Puesta de sol/ hora de la puesta de sol
15 Tendencia de temperatura (interior)
16 Tendencia de la humedad del aire (interior)
17 Humedad del aire (interior)
18 Indicador de confort (máximo / mínimo)
19 Temperatura interior (°C / °F)
20 Indicación del estado de las pilas
21 Tendencia de la humedad del aire (exterior)
22 Humedad del aire (exterior)
23 Alarma de temperatura y heladas (máximo/ mínimo)
24 Tendencia de temperatura (exterior)
25 Temperatura exterior (°C / °F)
26 Indicación del estado de las pilas (sensor exterior)
27 Canal seleccionado
28 Indicación de presión atmosférica mediante barras
29 Indicación de presión atmosférica de la última hora
30 Presión atmosférica absoluta y relativa

11ES
Descripción de las piezas / Características técnicas
Descripción de las piezas
31 Tendencia de la presión atmosférica
32 Pronóstico del tiempo
33 Tecla SNOOZE / LIGHT
34 Tecla MODE
35 Tecla +
36 Tecla –
37 Tecla de canal (CH)
38 Tecla HISTORY
39 Tecla CITY
40 Compartimento de las pilas

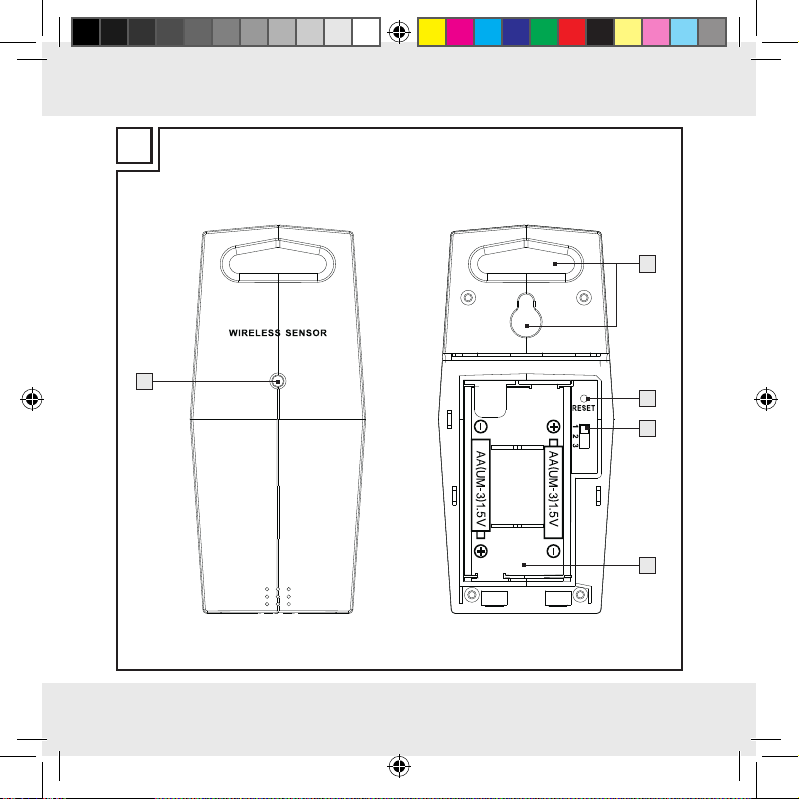

Sensor exterior:
41 LED de control
42 Dispositivo para colgar
43 Tecla RESET
44 Selector de canal
45 Compartimento de las pilas
Características técnicas
Estación meteorológica:
Rango de temperaturas: 0 hasta +50°C
+32 hasta +122°F

12 ES
Volumen de suministro / Seguridad
Características técnicas / Volumen de suministro
Resolución de temperatura: 0,1 °C
Rango de medición de la humedad
del aire: 20–95 %
Resolución de la humedad del aire: 1 %
Señal de radiofrecuencia: DCF
Pilas: 3 x AA, 1,5 V
Dimensiones: 130 x 130 x 60 mm (An x Al x Pr)
Sensor exterior:
Rango de medición de temperaturas: –20 hasta +65°C
–4 hasta +149°F
Alcance de transmisión HF: 433 MHz
Alcance de transmisión HF: máx. 25 metros en terreno sin obstáculos
Pilas: 2 x AA, 1,5 V
Dimensiones: 46 x 105 x 28 mm
Volumen de suministro
Tras desembalar el producto, compruebe la integridad y las condiciones del
mismo y de todos sus componentes.
1 estación meteorológica
1 sensor exterior

13ES
Volumen de suministro / Seguridad
Características técnicas / Volumen de suministro
3 pilas, AA, 1,5 V
2 pilas, AA, 1,5 V
1 manual de instrucciones
Seguridad
Lea todas las advertencias e indicaciones de seguridad. El incumplimiento de las
advertencias e indicaciones de seguridad puede dar lugar a descargas eléctricas,
incendios y / o lesiones graves.
¡GUARDAR TODAS LAS ADVERTENCIAS E INDICACIONES DE SEGURIDAD
PARA FUTURAS CONSULTAS!
Indicaciones generales de seguridad
¡PELIGRO DE MUERTE Y ACCIDENTE
PARA NIÑOS! No deje nunca a los niños sin vigilancia con el
material de embalaje. Existe peligro de asfixia. Los niños subestiman
a menudo los peligros. Manténgalos siempre alejados del producto.
¡PELIGRO DE MUERTE! Las pilas podrían ser ingeridas, lo cual podría
resultar mortal. Si se ingiriese una pila, habrá que solicitar asistencia médica
inmediatamente.

14 ES
Seguridad / Antes de la puesta en servicio
Seguridad
Los niños o las personas que carezcan de los conocimientos o la experiencia
necesarios para manipular el aparato, o aquellas cuyas capacidades físicas,
sensoriales o psicológicas estén limitadas, no deben utilizar el aparato sin la
supervisión o la dirección de una persona responsable por su seguridad. Los ni-
ños deben ser supervisados para asegurarse de que no jueguen con el aparato.
No ponga el aparato en funcionamiento si está dañado. Los aparatos dañados
conllevan peligro de muerte por descarga eléctrica.
Tenga en cuenta que los daños producidos por manejo incorrecto, no segui-
miento del manual de instrucciones o manipulación por parte de personas no
autorizadas, están excluidos de la garantía.
No desarme nunca el aparato. La realización de reparaciones inadecuadas
puede suponer un peligro para el usuario. Encargue las reparaciones única-
mente a personal técnico cualificado.
Indicaciones de seguridad sobre pilas
Retire las pilas del aparato si no va a utilizarlo durante un período de tiempo
prolongado.
¡CUIDADO! ¡PELIGRO DE EXPLOSIÓN! ¡No recargue nunca las pilas!
¡Cuando coloque las pilas, observe la polaridad correcta! Ésta se indica en el
compartimento de las pilas.
En caso necesario, limpie los contactos de la pila y del aparato antes de intro-
ducir las pilas.

15ES
Seguridad / Antes de la puesta en servicio
Seguridad
Extraiga siempre inmediatamente del aparato las pilas agotadas. Existe un
riesgo elevado de sulfatación.
¡Las pilas no deben desecharse junto con la basura doméstica!
¡Todos los usuarios están obligados por ley a desechar las pilas de forma ade-
cuada!
Mantenga las pilas lejos del alcance de los niños. No arroje las pilas al fuego.
No cortocircuite las pilas y no intente desarmarlas.
Reemplace todas las pilas a la vez.
Utilice únicamente pilas del mismo tipo.
¡Si se derrama el líquido de las pilas dentro del aparato, sáquelas inmediata-
mente para evitar daños en el aparato!
Evite el contacto con la piel, ojos y mucosas. Si entra en contacto con el ácido de
las pilas, lave la parte afectada con agua abundante y / o procure atención
médica.
Antes de la puesta en servicio
Colocación de los dispositivos
¡PRECAUCIÓN! Al elegir un lugar donde colocar los dispositivos, asegúrese
de que éstos no están expuestos directamente a radiaciones solares, vibraciones,
polvo, calor, frío o humedad. No sitúe los aparatos cerca de fuentes de calor (p. ej.
radiadores). De hacerlo podrían sufrir daños.

16 ES
Antes de la puesta en servicio
Antes de la puesta en servicio
Utilice un protector indicado si coloca los dispositivos sobre superficies delica-
das o de valor. En caso contrario, podrían dañarse.
No coloque los aparatos cerca de fuentes de interferencias como televisores,
ordenadores, muros gruesos, ventanas Thermopen, etc. La transmisión de la
señal de radiofrecuencia entre los dispositivos podría verse reducida.
Asegúrese de que los aparatos adyacentes no utilicen la misma frecuencia de
433 MHz. Estos aparatos pueden alterar la comunicación inalámbrica.
No coloque los aparatos cerca o encima de placas de metal. La transmisión
inalámbrica entre los dispositivos podría verse alterada.
No instale los dispositivos en edificios de hormigón armado, p. ej. aeropuertos,
rascacielos, fábricas o sótanos. La transmisión de radiofrecuencia entre los dis-
positivos podría verse fuertemente reducida.
Coloque los dispositivos en terreno abierto a una distancia no superior a 30
metros entre los mismos. La transmisión de radiofrecuencia entre los dispositivos
podría interrumpirse.
Puesta en marcha del sensor exterior
Retire la tapa del compartimento de las pilas en la parte trasera del sensor
exterior.
Retire la cinta de seguridad de la pila. El sensor exterior ahora está listo para
funcionar y el LED de control 41 se ilumina brevemente.

17ES
Antes de la puesta en servicio
Antes de la puesta en servicio
Nota: si utiliza más de un sensor exterior (máx. 3) puede recibir los datos de
cada sensor exterior a través de la estación meteorológica.
Ajuste con el selector de canal 44 un canal diferente para cada sensor exterior.
Cierre la cubierta del compartimento de las pilas.
Montaje del sensor exterior:
Nota: para este paso se necesita un taladro.
Busque un lugar apropiado para el sensor exterior.
Nota: monte el sensor exterior a una distancia de 30 m con respecto a la es-
tación meteorológica. Asegúrese de que no existan impedimentos perturbadores
entre el sensor exterior y la estación meteorológica. De lo contrario la transfe-
rencia de datos puede verse alterada.
Montaje mural:
Cuelgue el sensor exterior con el dispositivo para colgar 42 en un tornillo.
Puesta en funcionamiento de la estación meteorológica
Quitar la cinta de seguridad de la pila:
Abra la tapa del compartimento de las pilas 40 en la parte trasera de la esta-
ción meteorológica.
Retire la cinta de seguridad de la pila.

18 ES
Antes de la puesta en servicio
Antes de la puesta en servicio
A continuación vuelva a cerrar el compartimento de las pilas.
En cuanto se retira la cinta de seguridad de las pilas, la estación meteorológica
comienza a recibir la señal de radiofrecuencia.
Nota: durante la recepción de la señal no cambie la estación meteorológica de
lugar. De lo contrario podrían producirse fallos durante la recepción.
Conexión de la estación meteorológica con el sensor exterior y la
señal de radiofrecuencia DCF:
La estación meteorológica intenta establecer una conexión con el sensor externo
en cuanto de retira la cinta de seguridad de las pilas. Este proceso puede durar
algunos minutos. En cuanto se produce una conexión con el sensor exterior se
muestra en la pantalla LCD el símbolo del canal 27 seleccionado con el canal del
sensor exterior (si fuera necesario cambie el canal del sensor exterior según las
indicaciones del capítulo “Ajustar canal“). Si no se puede ajustar una conexión au-
tomática pulse la tecla RESET 43 para realizar una conexión manual.
En cuanto la estación meteorológica se conecta con el sensor exterior, comienza
a recibir automáticamente la señal de radiofrecuencia DCF. Esta operación puede
durar algunos minutos y en el display LC se muestra el símbolo de la torre de co-
municaciones 5parpadeando.
Si se recibe correctamente la señal de radiofrecuencia DCF, la torre aparecerá
permanentemente en el display LC. Si al momento de poner en marcha la estación

19ES
Antes de la puesta en servicio
Antes de la puesta en servicio
no es posible llevar a cabo la sincronización con el reloj atómico, también se puede
ajustar la hora manualmente (véase “Ajuste manual de formato de hora 12/ 24 /
°C / °F / idioma / zona horaria / hora / fecha“).
Señal de radiofrecuencia (DCF):
La señal DCF (emisor de señal horaria) son impulsos horarios emitidos por uno de
los relojes más precisos del mundo, cerca de Francfort del Meno, Alemania, que
tiene una desviación de 1 segundo en 1 millón de años.
Bajo condiciones óptimas, su estación meteorológica recibe esta señal hasta una
distancia de aprox. 1.500 km. alrededor de Francfort del Meno. La recepción de
la señal de radiofrecuencia dura por lo general entre 3 y 10 minutos aprox.
La recepción puede verse considerablemente influenciada por ciertos impedimentos
(por ej. por paredes de hormigón) o fuentes de interferencias (por ej. otros apara-
tos eléctricos). Cambie la ubicación de la estación meteorológica (p. ej., cerca de
una ventana) si se producen problemas de recepción.

20 ES
Manejo
Manejo
Manejo
Recepción de la señal de radiofrecuencia DCF
El reloj de la estación meteorológica comienza a buscar una señal de radiofre-
cuencia DCF automáticamente tras establecer una conexión con el sensor exterior
o al cabo de 3 minutos después de retirar la cinta de seguridad de las pilas. La
búsqueda se muestra en el display LC mediante el parpadeo del símbolo de la
torre de comunicaciones 5.
Nota: la señal puede disminuir considerablemente en edificios de hormigón armado
(véase “Colocación de los dispositivos”).
Para corregir las eventuales desviaciones de la hora exacta, el reloj realiza diaria-
mente una sincronización a la 01.00, las 02.00 y 03.00 horas con la señal de ra-
diofrecuencia DCF. Si se realiza una sincronización a las 03.00 horas, la estación
meteorológica no realizará ninguna otra sincronización ese día con la señal DCF.
Si la sincronización con la señal de radiofrecuencia falla, el símbolo de la torre
desaparece. En dicho caso, el reloj intentará realizar la sincronización con la torre
de radiofrecuencia DCF a las 04.00 y 05.00 horas. Si no se logra realizar una
sincronización hasta las 05.00 horas, la estación meteorológica no realizará nin-
guna otra sincronización ese día con la señal DCF.
La recepción de la señal de radiofrecuencia DCF también puede iniciarse manual-
mente en la estación meteorológica.

21ES
Manejo
Manejo
Pulse simultáneamente la tecla + o – 35, 36. La estación meteorológica intenta
detectar la señal de radiofrecuencia DCF. Esta operación puede durar algunos
minutos y en el display LC se muestra el símbolo de la torre de comunicaciones
parpadeando.
Si no se logra captar la señal de radiofrecuencia DCF, la búsqueda se interrumpe.
Nota: Si el reloj de la estación meteorológica no puede recibir la señal debido a
algún error, a que se encuentra a demasiada distancia del emisor, o similares, usted
puede configurar la hora manualmente. Si se recibe correctamente la señal DCF, los
valores configurados manualmente se sobrescriben.
Ajuste manual de formato de hora 12/24/°C/°F/
idioma/zona horaria/hora/fecha
La recepción de la señal de radiofrecuencia DCF puede alterarse o interrumpirse
en el lugar de instalación de la estación meteorológica. En este caso, los ajustes
en el aparato se pueden realizar también manualmente.
Proceda como se especifica a continuación:
1. Mantenga pulsada la tecla MODE 34 durante aprox. 3 segundos. El formato
de hora 12/ 24 parpadea en la pantalla. Ajuste el valor deseado pulsando
la tecla + o – 35, 36.
Nota: el símbolo AM en el indicador de la hora 7sólo está disponible para

22 ES
Manejo
Manejo
el formato 12 horas y significa “por la mañana”. El símbolo PM en el indicador
de la hora sólo está disponible para el formato 12 horas y significa “por la
tarde / noche”.
2. Confirme su entrada pulsando la tecla MODE. La indicación de temperatura
parpadea en la pantalla. Ajuste el valor deseado pulsando la tecla + o –.
3. Confirme su entrada pulsando la tecla MODE. El indicador de zona horaria
parpadea. Ajuste el valor deseado (-2 hasta +2) pulsando la tecla + o –.
Nota: el ajuste por defecto de la zona horaria es GMT+1. Ajuste la estación
meteorológica conforme a su zona horaria.
4. Confirme su entrada pulsando la tecla MODE. La indicación de la hora co-
menzará a parpadear. Ajuste el valor deseado pulsando la tecla + o –.
Consejo: mantenga pulsada la tecla + o –. De este modo podrá ajustar los
valores más rápido. Este modo de ajuste rápido puede emplearse también para
los siguientes ajustes. Si durante 20 segundos no se presiona ninguna tecla, la
pantalla LCD vuelve automáticamente a la visualización estándar.
5. Confirme su entrada pulsando la tecla MODE. El minutero del indicador hora-
rio parpadea. Ajuste el valor deseado pulsando la tecla + o –.
6. Confirme su entrada pulsando la tecla MODE. En el indicador de tiempo par-
padea el indicador del año. Ajuste el valor deseado pulsando la tecla + o –.
7. Confirme su entrada pulsando la tecla MODE. El indicador de mes de la indi-
cación de fecha 1parpadea. Ajuste el valor deseado pulsando la tecla + o –.
8. Confirme su entrada pulsando la tecla MODE. El indicador de día del indica-
dor de fecha parpadea. Ajuste el valor deseado pulsando la tecla + o –.
