AVG AVV-309S User manual

Hotte sous-cabinet / Undermount Hood
MODÈLE / MODEL:AVV-309S & AVV-369S – VIRGINIA
INSTRUCTIONS D’INSTALLATION ET GUIDE DE L’USAGER
INSTALLATION GUIDE / USE AND CARE MANUAL
NOTE : Installateur: Laissez ce manuel au propriétaire. Propriétaire: Conservez ce
guide pour référence ultérieure.
Installer: Leave this manual with the homeowner. Homeowner: Keep this guide for
future reference.
IMPORTANT:
Lire et conserver ces instructions. Read and save these instructions.

Table des matières
IMPOPTANTES MESURES DE SÉCURITÉ ........................................... 3-4
INSTRUCTIONS D’INSTALLATION ................................................. 5-12
MODE D’EMPLOI........................................................................ 13-14
ENTRETIEN .............................................................................. 15-16
SERVICE ET GARANTIE .................................................................. 16
APPROUVÉ POUR LES APPAREILS À UTILISATION RÉSIDENTIELLE SEULEMENT.
LISEZ CES INSTRUCTIONS ET
CONSERVEZ -L ES
VEUILLEZ LIRE CES INSTRUCTIONS AU COMPLET AVANT DE COMMENCER.
L’INSTALLATION DE L’APPAREIL DOIT RESPECTER TOUS LES CODES EN VIGUEUR.
IMPO R T A N T : Conservez ces instructions afin de pouvoir les remettre à l’inspecteur-électricien de votre région .
INSTALLATEUR : Veuillez laisser ces instructions avec l’appareil pour le propriétaire.
PROPRIÉTAIRE : Veuillez conserver ces instructions pour pouvoir vous y référer plus tard.
AVERTISSEMENT DE SÉCURITÉ: Coupez l’alimentation du circuit dans le panneau électrique et verrouillez le
panneau avant de raccorder les fils de cet appareil.
Exigence: 120V c.a., 60Hz circuit de dérivation de 15V c.a., 20Hz, de 15 ou 20 A .

IMPORTANTES MESURES DE SÉCURITÉ
AVERTISSEMENT
Pour usage domestique seulement. Ne pas utiliser pour évacuer des vapeurs ou des matières dangereuses ou
explosives.
ATTENTION
Cette hotte peut avoir des bords très tranchants; veuillez porter des gants de protection lors de l'installation, du
nettoyage ou de l'entretien de l'appareil.
Cet appareil doit être installé par un technicien qualifié. Le fabricant décline toute responsabilité en cas de défaut
de se conformer aux normes de sécurité. Installez cette hotte en respectant toutes les exigences spécifiées.
AVERTISSEMENT
Afin de réduire les risques d’incendie, d’électrocution ou de blessures corporelles, suivez les directives suivantes :
N’utilisez cet appareil que de la façon prévue par le manufacturier. Si vous avez des questions,
contactez le manufacturier à l’adresse ou au numéro de téléphone indiqué dans la garantie.
Avant de réparer ou de nettoyer l’appareil, coupez l’alimentation électrique en verrouillant le
panneau électrique afin d’éviter sa remise en marche accidentelle. Si le panneau électrique ne
peut pas être verrouillé, fixez-y un avertissement bien en évidence telle qu’une étiquette de
couleur vive.
Les travaux d’installation et de raccordement électriques doivent être effectués par une
personne qualifiée, conformément aux codes et aux standards de construction, incluant ceux
concernant la protection contre les incendies.
Une quantité d’air adéquate est requise afin d’assurer une bonne combustion et l’évacuation
des gaz par la cheminée (dans le cas des équipements alimentés au gaz) afin de prévenir les
retours de cheminée.
Conformez-vous aux instructions et aux standards de sécurité des manufacturiers d’équipement
de chauffage ainsi que les codes et standards locaux.
Veillez à ne pas endommager le câblage électrique ou d’autres équipements non apparents lors
de la découpe ou du perçage du mur ou du plafond.
Les ventilateurs avec conduits doivent toujours évacuer l’air vers l’extérieur.
Ne faites pas de modifications au câblage d'origine.
N'essayez pas de réparer ou de remplacer quelque partie que ce soit de votre hotte, sauf s'il est
spécifiquement recommandé dans ce manuel.
Toutes les autres réparations devraient être effectuées par un technicien qualifié.
AVERTISSEMENT
Afin de réduire les risques d’incendie, assurez-vous d’évacuer l’air à l’extérieur. Ne pas évacuer l’air dans
des espaces restreints comme l’intérieur des murs, du plafond, le grenier, faux plafond ou garage.
Dispositif automatique - pour réduire les risques de blessures, débranchez l’appareil avant d’effectuer
l'entretien.
3

AVERTISSEMENT
AFIN DE RÉDUIRE LES RISQUES D’INCENDIE, N’UTILISEZ QUE DES CONDUITS DE MÉTAL.
AVERTISSEMENT
AFIN DE RÉDUIRE LES RISQUES DE FEU DE CUISINIÈRE :
Toujours mettre la hotte en marche lorsque vous cuisinez.
Ne jamais laisser les appareils de cuisson sans surveillance lorsqu’ils sont réglés à feu vif. Les
débordements engendrent de la fumée et des déversements graisseux qui pouvant
s’enflammer. Chauffez l’huile lentement, à feu doux ou moyen.
Il est essentiel d’avoir la hotte en marche lorsque vous cuisinez à feu vif ou que vous cuisinez
des mets flambés (par ex. : Crêpes Suzette, Cerises jubilées, Steaks au poivre flambés, etc.).
Nettoyez régulièrement la (les) roue(s) du ventilateur. Ne pas laisser la graisse s’accumuler sur
le ventilateur, les filtres ou les conduits d’évacuation.
Utilisez le bon format de casserole. Servez-vous toujours de casseroles et d’ustensiles
appropriés à la dimension de la surface chauffante.
AVERTISSEMENT
AFIN D’ÉVITER TOUT RISQUE DE BLESSURES LORS D’UN FEU DE CUISINIÈRE, SUIVEZ CES DIRECTIVES:
Étouffez les flammes avec un couvercle hermétique, une tôle à biscuits ou un plateau
métallique et ensuite éteindre le brûleur.
Si les flammes ne s’éteignent pas immédiatement, ÉVACUEZ LES LIEUX ET APPELEZ LES
POMPIERS.
Ne prenez jamais une casserole en flamme dans vos mains. Vous pourriez vous brûler.
N’UTILISEZ PAS D’EAU, y compris un linge à vaisselle ou une serviette mouillée car cela pourrait
occasionner une violente explosion de vapeur.
N’utilisez un extincteur QUE DANS LE CAS OÙ :
a) Vous savez qu’il s’agit d’un extincteur de classe ABC et que vous en connaissez le
fonctionnement.
b) L’incendie est petit et limité à l’endroit où il a débuté.
c) Les pompiers ont été avisés.
d) Vous pouvez combattre l’incendie en ayant accès à une sortie de secours.
4

INSTRUCTIONS D’INSTALLATION
OUTILS NÉCESSAIRES POUR INSTALLER LA HOTTE
Gants et lunettes de protection
Perceuse électrique
Tournevis Phillips (tête étoilée)
Tournevis à tête plate
Marteau
Clé à molette
Pinces à bec
Ciseaux (pour couper du ruban pour conduit)
Ruban pour conduits
Marqueur ou crayon
Niveau
Ruban à mesurer

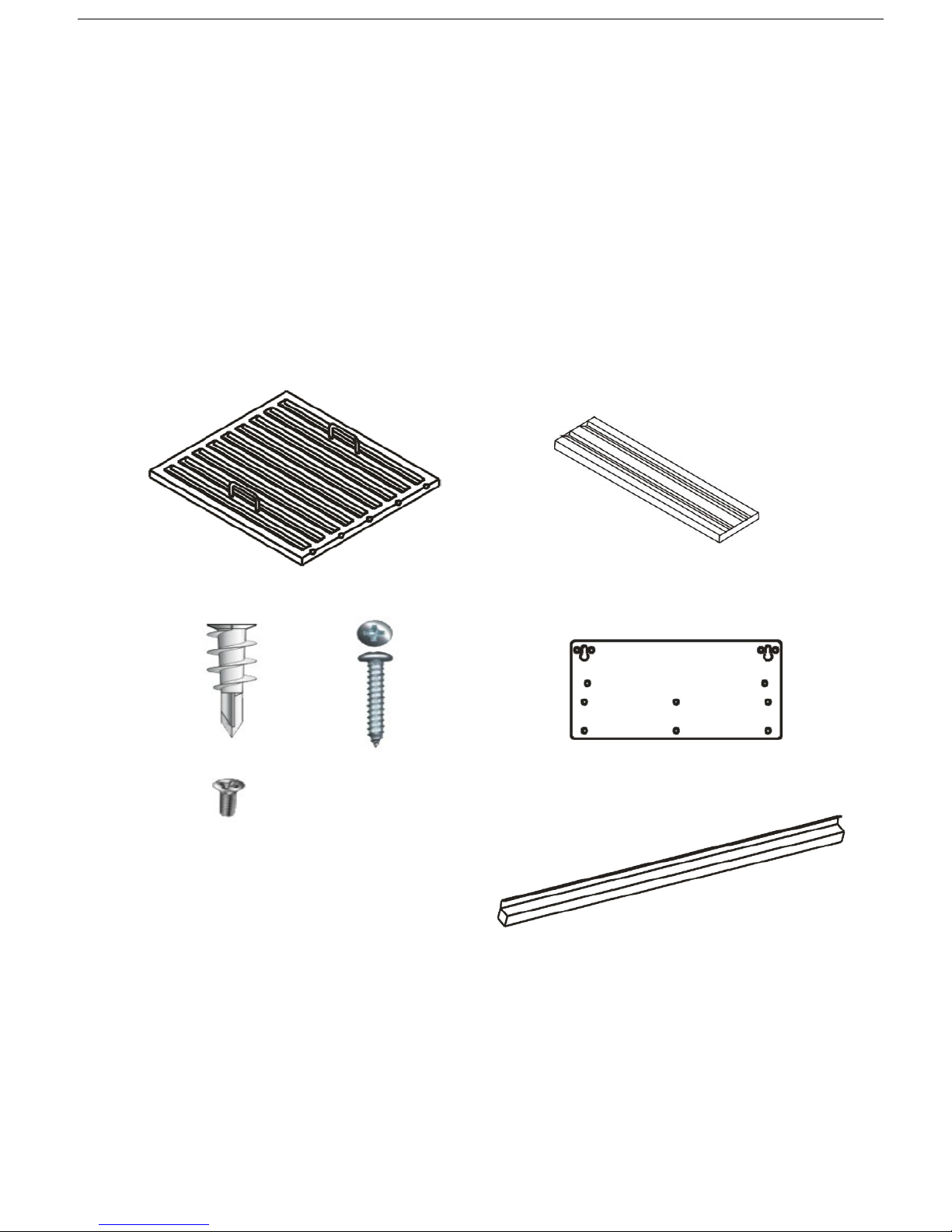

PIÈCES INCLUSES
Séparateur de filtres
Filtres
Support de fixation
Accumulateur de gras
Qté: 4 pcs
(
pour cloison
sèche seulement)
Qté: 4 pcs
Qté: 6 pcs
5

DIMENSIONS DE LA HOTTE 30’’
DIMENSIONS DE LA HOTTE 36’’
6
6

AVANT D'INSTALLER LA HOTTE
Pour un échappement d'air plus efficace, nous recommandons une installation le plus rectiligne
possible et d'utiliser aussi peu de coudes que possible.
Évacuez l'air à l'extérieur seulement. Ne pas évacuer l’air dans des espaces restreints comme l’intérieur
des murs, plafond, grenier, faux plafond ou garage.
À cause du poids et de la dimension de la hotte, deux ou plusieurs personnes sont nécessaires pour
déplacer et installer la hotte de façon sécuritaire.
Retirez la hotte de son emballage et la déposer sur une surface plane pour l'assemblage.
AVERTISSEMENT
CET APPAREIL DOIT ÊTRE CORRECTEMENT MIS À LA TERRE.
Cette hotte doit être branchée dans une prise de courant à 3 brins, 120V 60Hz, correctement installée
et mise à la terre.
Si l'alimentation électrique ne répond pas aux exigences, consultez un électricien avant de continuer.
Le câblage électrique doit être le plus près possible de l'emplacement d'installation et ce, dans le
plafond ou le mur arrière.
La hotte doit être raccordée au câblage électrique de la maison conformément aux normes et codes
locaux.
MUR ENCADRANT UN APPUI SUFFISANT
CETTE HOTTE EST LOURDE. UNE STRUCTURE ET UN SUPPORT ADÉQUATS DOIVENT ÊTRE PRÉVUS POUR TOUS LES TYPES
D’INSTALLATION. EN CAS DE MONTAGE SUR CLOISON SÈCHE (GYPSE), LA HOTTE DOIT ÊTRE SÉCURISÉE PAR DES SOLIVES
VERTICALES DANS LE MUR OU PAR UN SUPPORT HORIZONTAL.
AVERTISSEMENT
SOYEZ PRUDENTS LORS DE L’INSTALLATION DE LA HOTTE. IL POURRAIT Y AVOIR DES ARÊTES VIVES. NOUS SUGGÉRONS DE
PORTER DES GANTS DE PROTECTION.
ATTENTION
À CE STADE-CI, NE PAS RETIRER LE FILM PROTECTEUR DE PLASTIQUE RECOUVRANT LA HOTTE.
7

EXIGENCES D’ÉVACUATION HAUTEURS ET DÉGAGEMENTS
• Pour une évacuation vers l’extérieur seulement.
• NE PAS terminer le système de ventilation dans
un grenier ou d’autres zones fermées.
• Utilisez uniquement un conduit de
métal/aluminium rigide.
• NE JAMAIS utiliser de conduit ou de capuchon
en plastique.
• Toujours garder le conduit propre pour assurer
une bonne évacuation d'air.
• Calculer les données suivantes avant
l’installation:
1. Distance entre le sol et le plafond.
2. Distance entre le sol et le dessus de la
surface de cuisson.
3. Distance entre la surface de cuisson et la
hotte (nous recommandons 27” à 30”).
4. Hauteur de la hotte et du placard.
Pour un fonctionnement efficace et silencieux:
• Il est recommandé que la hotte soit ventilée
verticalement à travers le toit par un conduit en
métal ou en aluminium rond de 8" (20.3 cm) ou
horizontalement à travers le mur par un conduit
de 3 ¼’’ x 10’’.
• La taille de l'évent doit être uniforme.
• Si vous ventilez vers le toit, ne pas utiliser plus de
trois coudes à 90 °. Ne pas installer deux coudes
ensemble.
• Assurez-vous qu'il y a au moins 24 "(61 cm) de
conduit droit entre les coudes si plus d’un coude
est utilisé.
• La longueur du système de ventilation et le
nombre de coudes doivent être réduits au
minimum pour assurer une performance efficace.
• Le système d'évacuation doit avoir un
adaptateur/clapet. Si le capuchon de toit ou
mural possède un clapet, n'utilisez PAS
l’adaptateur/clapet qui est fourni et ne pas
l’installer sur le dessus ou l’arrière de la hotte.
• Utilisez du ruban pour conduits pour sceller tous
les joints du système d’évacuation.
• Utilisez le calfeutrage pour sceller le mur extérieur ou l'ouverture autour du capuchon de toit ou mural.

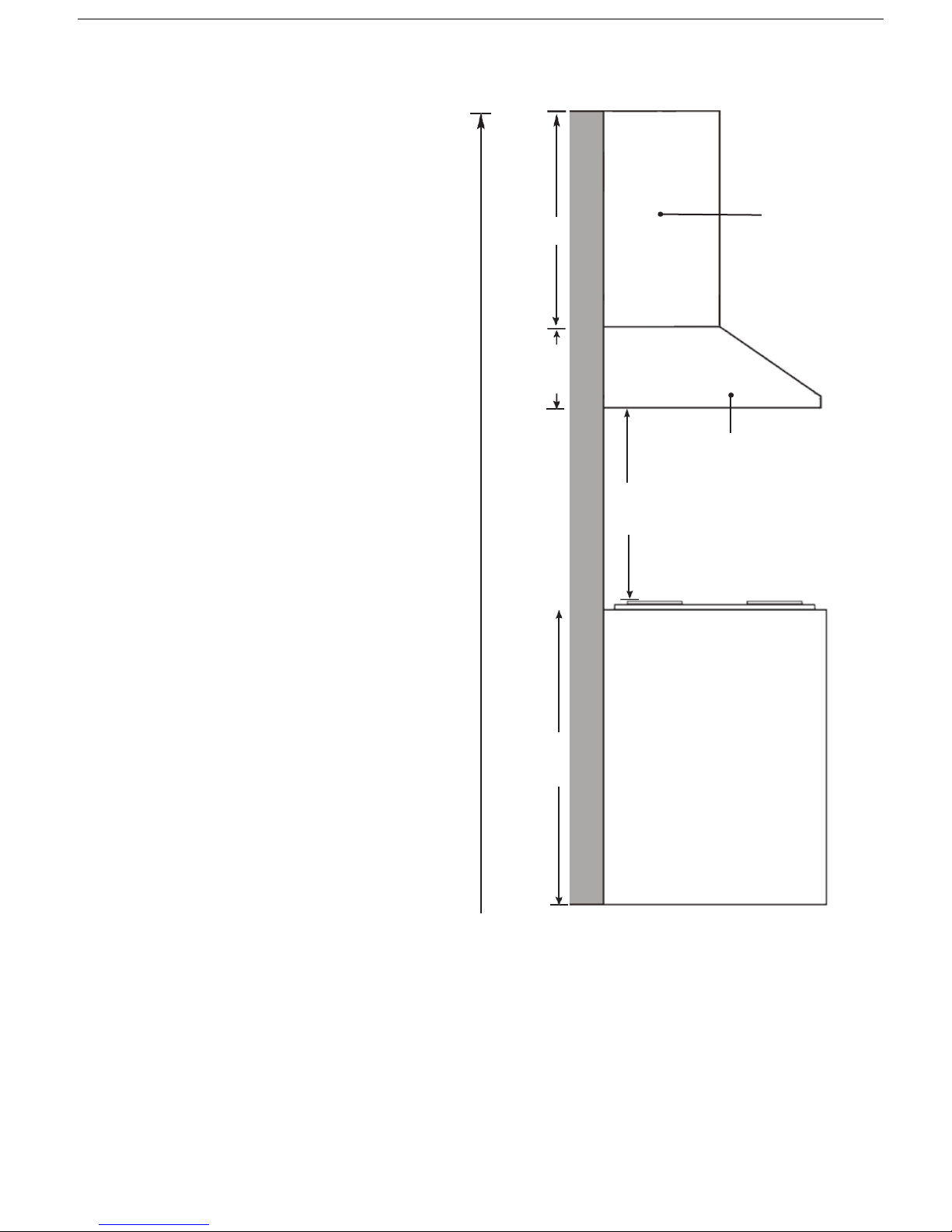

Hauteur
du placard
Placard
Hauteur de
la hotte
Hotte
Min: 27”
Max: 30”
Comptoir /
Surface de cuisson
(standard de 36’’)
Hauteur du
comptoir
8

IMPORTANT
• Un conduit rectangulaire de 3 ¼’’ x 10’’ ou un conduit rond de minimum 8" (standard pour cette hotte
et vendu séparément) doit être utilisé pour maintenir l'efficacité maximale du débit d'air.
• Utilisez toujours des conduits en métal / aluminium rigide pour maximiser le débit d'air lors de la
connexion au conduit fourni.

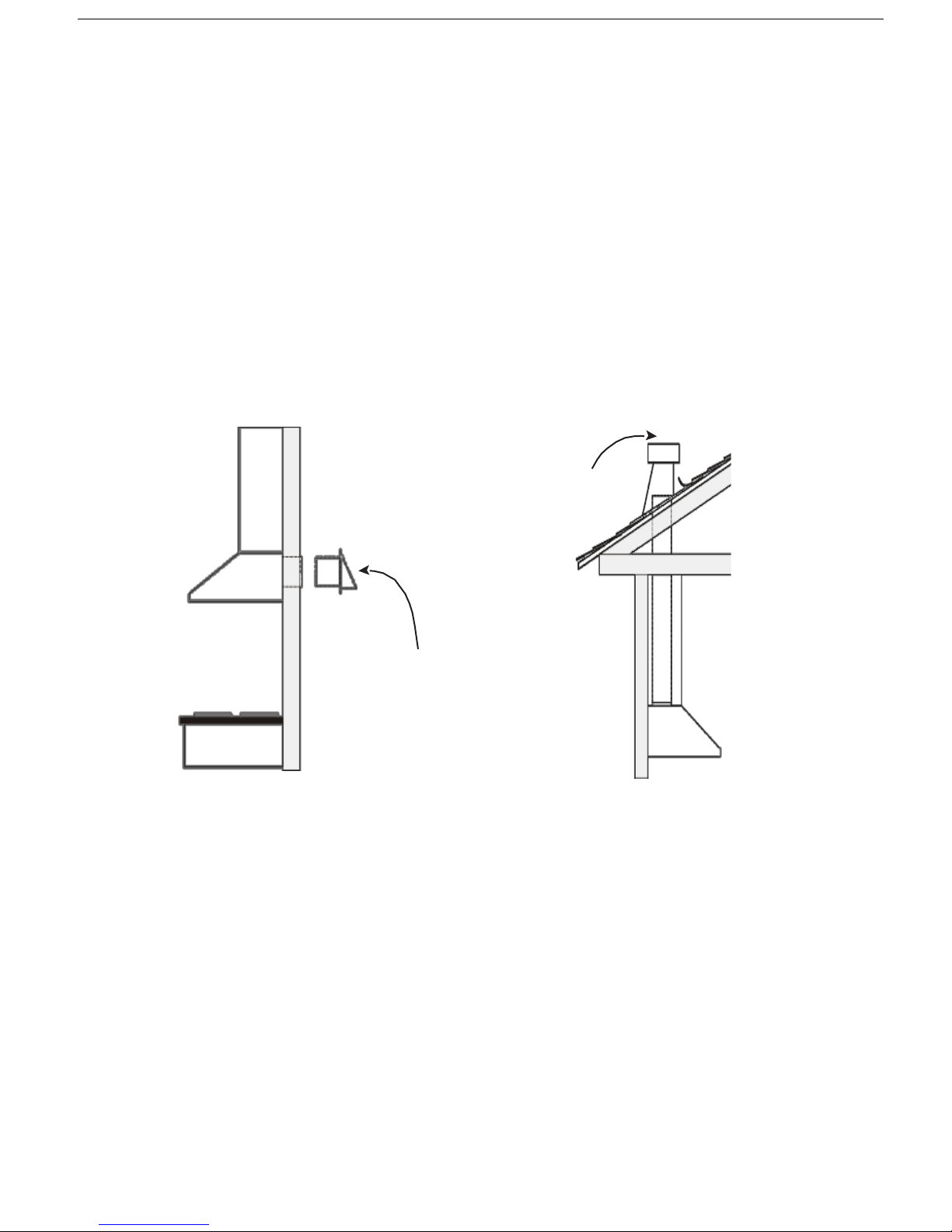

MÉTHODES D’ÉVACUATION
SCHÉMAS D’INSTALLATION
• Planifiez le circuit d’évacuation vers l’extérieur. Les travaux de ventilation peuvent se terminer par le
toit ou le mur seulement. Pour évacuer à travers un mur, un coude à 90 ° peut être nécessaire.
•Cette hotte est fabriquée en usine pour l'évacuation verticale à l'aide d'un adaptateur d'évacuation rond
ou rectangulaire mais peut être convertie en ventilation horizontale en remplaçant l'adaptateur d'évent
rond par un adaptateur rectangulaire de ventilation derrière la hotte comme illustré ci-dessous:
INSTALLATION ÉLECTRIQUE
AVERTISSEMENT
LE RACCORDEMENT ÉLECTRIQUE DOIT ÊTRE EFFECTUÉ PAR UN PERSONNEL QUALIFIÉ EN RESPECTANT LES NORMES ET
RÈGLEMENTS EN VIGUEUR. CET APPAREIL DOIT ÊTRE RELIÉ À UNE MISE À LA TERRE. AVANT D’EFFECTUER LE
BRANCHEMENT, COUPEZ L’ALIMENTATION ÉLECTRIQUE DEPUIS LA BOÎTE DE CIRCUIT PRINCIPALE.
UN MAUVAIS BRANCHEMENT PEUT ENTRAÎNER UN RISQUE D’ÉLECTROCUTION. CONSULTEZ UN ÉLECTRICIEN SI LES
INSTRUCTIONS DE MISE À LA TERRE NE SONT PAS TOUT À FAIT COMPRISES OU SI UN DOUTE PERSISTE QUANT À SAVOIR
SI L’APPAREIL EST CORRECTEMENT RELIÉ À LA TERRE. NE PAS UTILISER DE RALLONGE ÉLECTRIQUE. SI LE CORDON
D’ALIMENTATION EST TROP COURT, DEMANDEZ À UN ÉLECTRICIEN D’INSTALLER UNE PRISE DE COURANT PRÈS DE
L’APPAREIL.
Cet appareil doit être relié à une prise correctement installée et mise à la terre. En cas de court-circuit
électrique, la mise à la terre réduit le risque d’électrocution en fournissant un câble d’évacuation pour
le courant. Cet appareil est muni d’un cordon équipé d’un câble de mise à la terre avec fiche de mise à
la terre. S’assurer qu’elle n’interfère pas avec l’emplacement de fixation d’un support de montage.
Option 1: Option 2:
Capuchon
de toit
Capuchon mural
9

PRÉPARATION

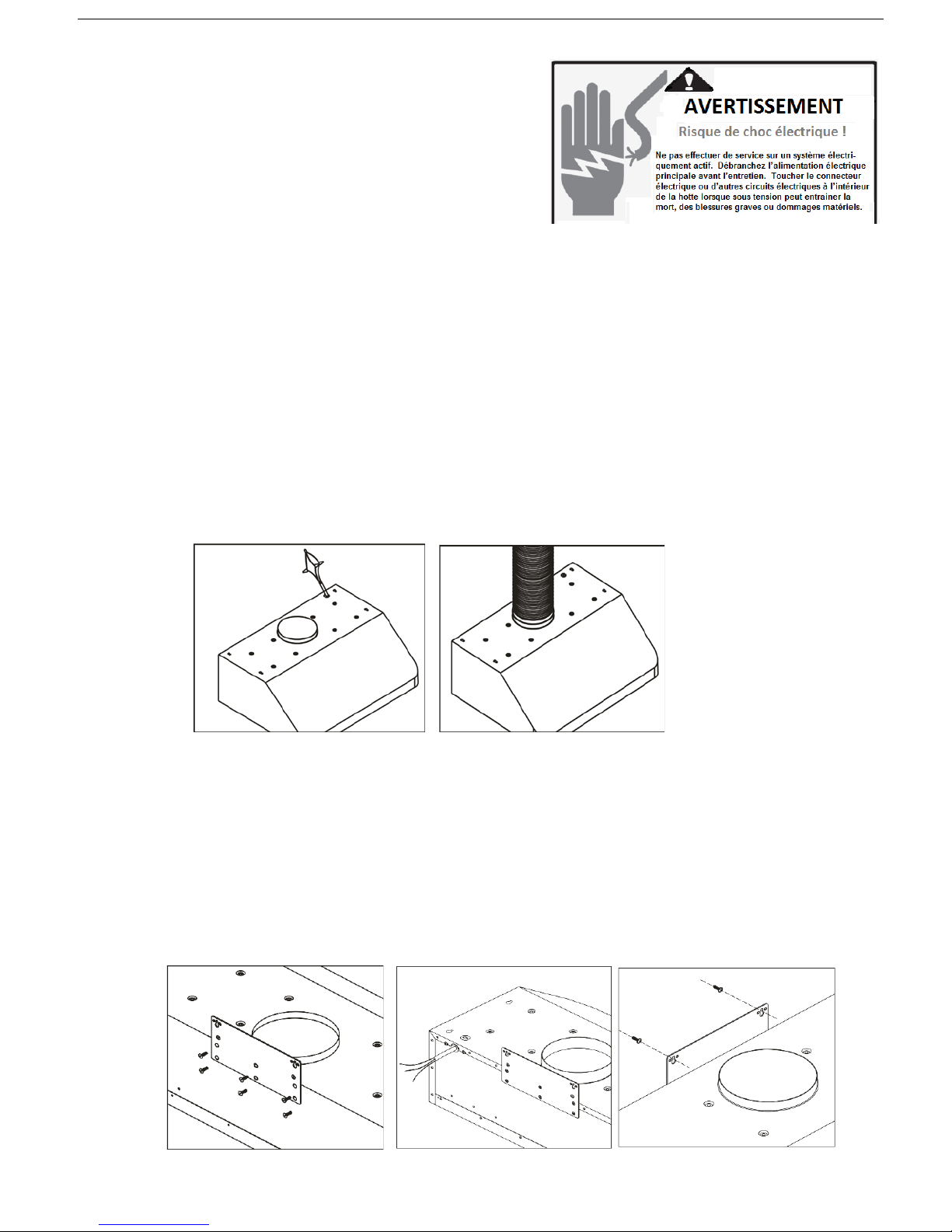

• Planifiez le circuit d'évacuation vers l'extérieur. Planifiez le parcours le plus court et le plus rectiligne
possible et utilisez aussi peu de coudes que possible. Évitez d’installer un trop grand nombre de coudes
et de transitions car cela réduira la performance de la hotte. Des conduits plus grands peuvent être
nécessaires lors de l’installation d’une canalisation plus longue.
• Pour installer sous le placard avec fond encastré, attachez de larges bandes de remplissage de bois de
4’’ (non fournies) de chaque côté. Voir Figure 1.
• En utilisant les références dans les mesures et schémas d'installation, créez une ouverture d'accès pour
les fils électriques et l'évacuation de la hotte sous l'armoire.
ATTENTION: Si vous déplacez la cuisinière pour installer la hotte, coupez l'alimentation de la cuisinière
électrique directement à la boîte de circuit électrique principal. ÉTEINDRE LE GAZ AVANT DE
DÉPLACER UNE CUISINIÈRE AU GAZ.
• Percez les trous d'arrêt (pour le montage sous l'armoire) sur la hotte tel qu’illustré à la Figure 2.
• Si nécessaire, fixez deux supports en caoutchouc avec du ruban adhésif aux coins arrières de la hotte.
AVERTISSEMENT
Risque de blessures sérieuses
Les palmes du ventilateur peuvent causer des
blessures graves. Restez à l'écart du
ventilateur
lorsque le moteur tourne.
Au moins deux personnes
sont requises pour déplacer
et
installer cette hotte. S’il vous plaît suivre les instructions
afin d’éviter les blessures du dos et autres blessures.
AVERTISSEMENT
Figure 2
Figure 1
10

INSTALLATION
Mesurez la distance entre la surface de cuisson et le dessous
de la hotte. Une distance d’un minimum de 27’’ est
recommandée pour une surface de cuisson électrique et de
30’’ pour une surface de cuisson au gaz.
Étape 1: Vous avez deux options d’installer cette hotte (voir
SCHÉMAS D’INSTALLATION en page 9) :
A. Déterminez la méthode de ventilation et procédez comme suit si vous désirez l’option VERTICALE.
1. En se référant au diagramme HAUTEURS ET DÉGAGEMENTS, déterminez et marquez bien l’axe
central dans le bas de l’armoire.
2. Tirez les fils électriques à travers l'ouverture d'accès au-dessus de la hotte (voir figure 3), centrez
la hotte sous l'armoire et affleurez avec l'avant de l'armoire.
3. Par l'intérieur de la hotte, placez les vis de montage au centre exact de chaque trou de passage et
fixez-les au-dessous de l'armoire. Serrez toutes les vis jusqu'à ce qu'elles soient bien fixées. Soyez
prudent lorsque vous utilisez un tournevis électrique afin de ne pas endommager la hotte.
Raccordez et fixez le conduit rond de 8’’ en métal (voir figure 4). Sautez la partie B ci-dessous et
passez à l'étape 2.
ATTENTION: Assurez-vous que la hotte solidement fixée avant de le relâcher!
B. Procédez comme suit si vous désirez l’option HORIZONTALE.
1. En se référant au diagramme HAUTEURS ET DÉGAGEMENTS, déterminez et marquez bien l’axe
central dans le bas de l’armoire.Placez deux vis de montage sur le mur, en laissant un espace
de 1/8'' du mur. Fixer la hotte sur les montants derrière le mur est fortement recommandé.
2. Fixez le support de montage à l'arrière de la hotte à l'aide de six vis tel qu’illustré à la figure 5.
3. Percez le trou d'accès du fil électrique et tirez les fils électriques à travers le trou d'accès (voir
figure 6) et attachez un adaptateur de ventilation rectangulaire.
4. Alignez le support de montage aux vis sur le mur et accrochez la hotte en place tel qu’illustré
à la figure 7.
Figure 3
Figure 4
Figure 5
Figure 6
Figure 7
11

INSTALLATION (suite)
Étape 2:
Pour des raisons de sécurité, des trous de fixation pré-percés sont fournis à l'arrière de la hotte. Pour une
installation plus sécuritaire, utilisez autant de trous de montage à l’intérieur de la hotte que nécessaire pour
bien fixer.
Utilisez un tuyau en acier rond de 8" (suivez les codes de construction dans votre région) pour relier
l'échappement sur la hotte à la canalisation, tel qu’illustré à la figure 4. Utilisez du ruban pour conduits
pour rendre tous les joints solides et étanches.
Étape 3 :
Déposez le tunnel d'huile dans le support de cavité près de
l'arrière de la hotte. Voir figure 8.

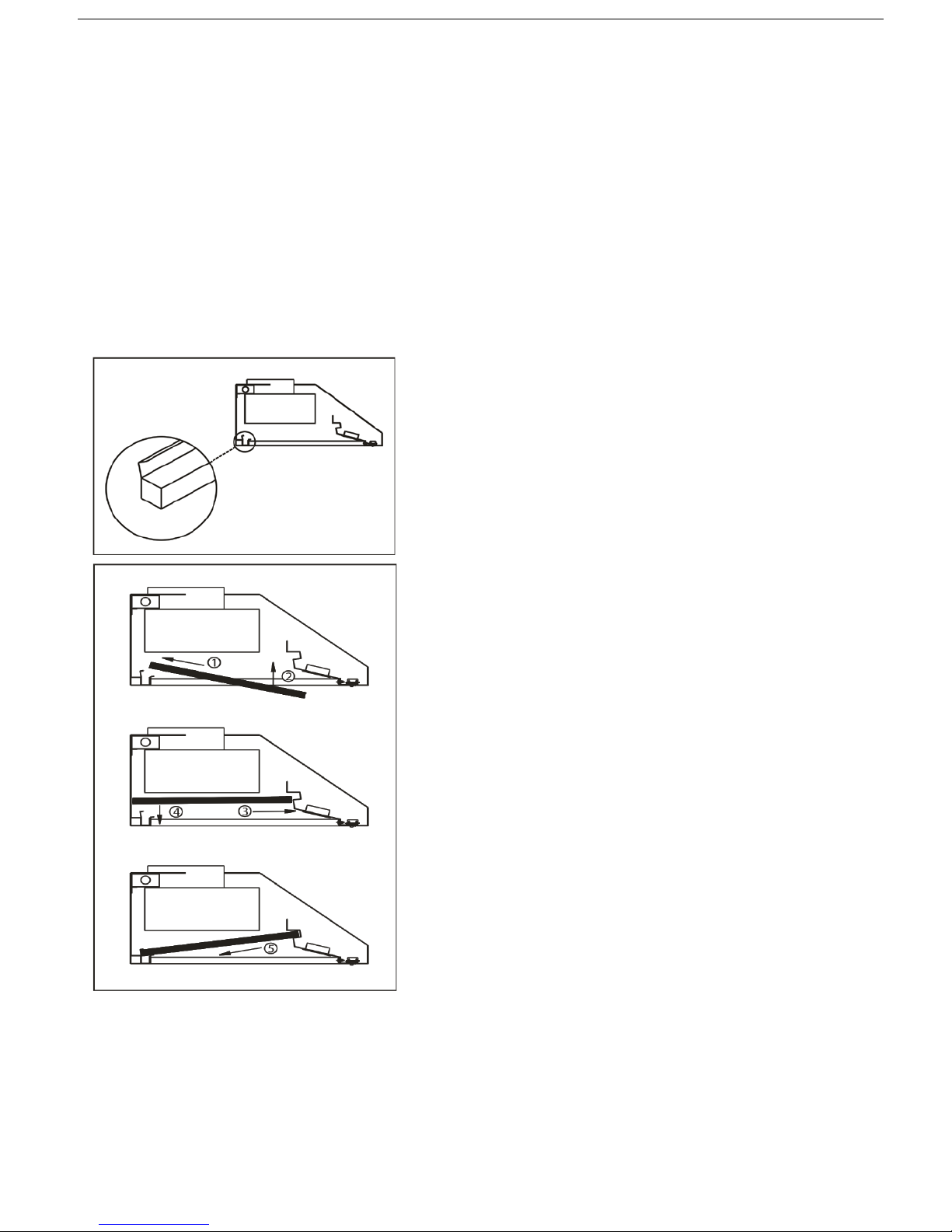

Pour installer les filtres, se référer à la Figure 9 en suivant les
mesures ci-dessous:
1. Dirigez le filtre vers l’arrière de la hotte.
2. Poussez le filtre jusqu’à ce qu’il soit de niveau.
3. Glissez vers l’avant dans la coche se trouvant à
l’avant de la hotte.
4. Abaissez le filtre à l’arrière.
5. Glissez vers l’arrière jusqu’à ce qu’il emboite
et se dépose en position droite.
Étape 4:
Mettez l'appareil sous tension. Vérifiez toutes les lumières et les opérations du ventilateur.
Figure 8
Figure 9
12

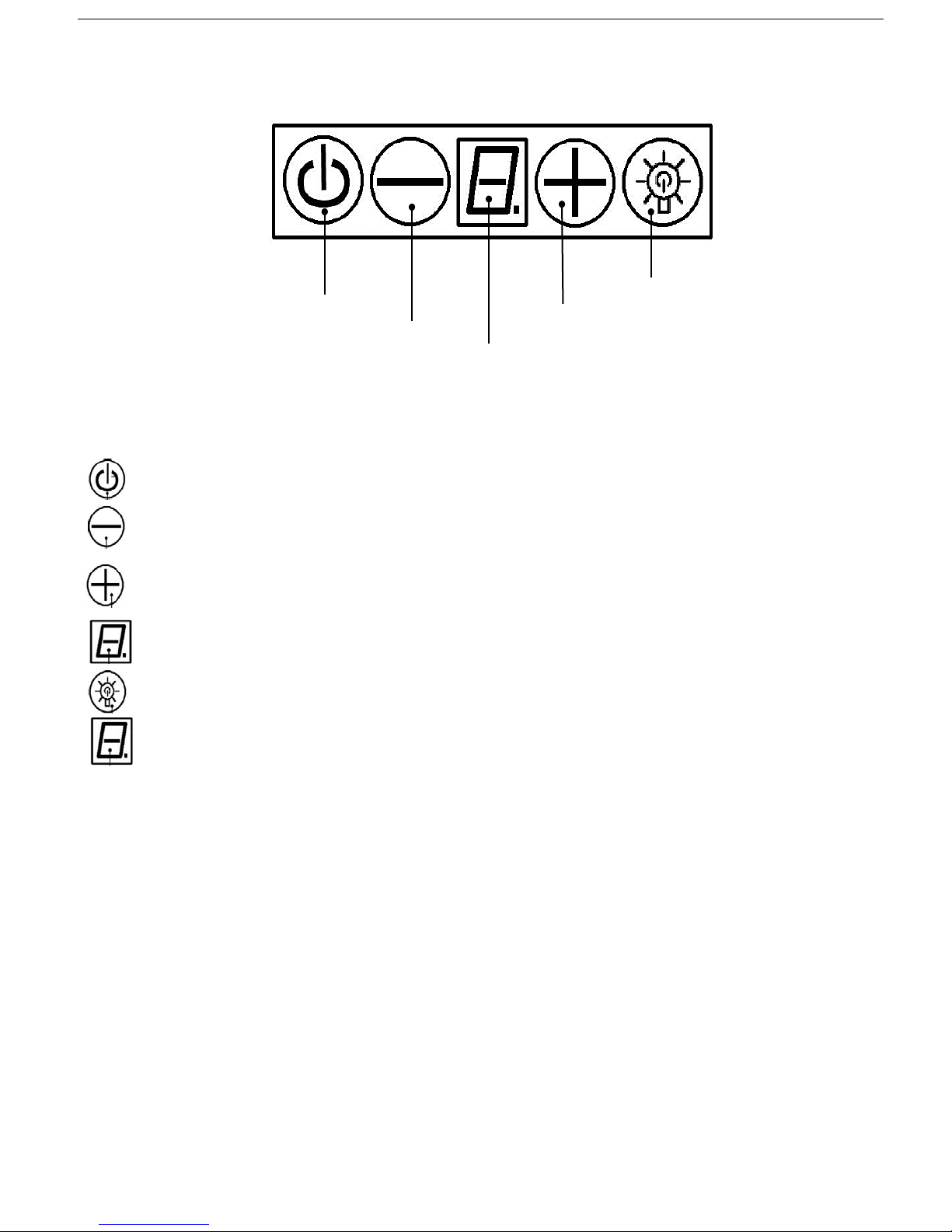

MODE D’EMPLOI
Lumière
Marche/Arrêt – Délai d’arrêt Augmenter
Diminuer
Indicateur de vitesse de la hotte
Minuterie digitale de délai d’arrêt
Indicateur de rappel de nettoyage
Fonctions des boutons:
Marche/Arrêt : Pour allumer / éteindre la hotte et activer la minuterie.
Diminuer: Pour diminuer la vitesse du ventilateur, diminuer le temps de la minuterie et entrer en
mode minuterie.
Augmenter: Pour augmenter la vitesse du ventilateur, augmenter le temps de la minuterie et
réinitialiser la minuterie cumulée.
Indicateur de vitesse du ventilateur: Indique la vitesse du ventilateur de 1 à 6.
Lumière: Pour allumer / éteindre les lumières DEL.
Minuterie numérique de délai: Indique la durée de temps restant pour la fonction «délai d'arrêt».
Contrôles:
• Rappel automatique de nettoyage:
• Cette hotte est équipée d'un rappel de nettoyage qui s'active après 30 heures d'utilisation. Lorsque le
ventilateur commence à tourner, le temps de fonctionnement cumulé est affiché dans la minuterie
numérique de délai. Cette icône clignotera lorsque 30 heures d'utilisation se sont écoulées et
rappellera à l'utilisateur de nettoyer les filtres en aluminium.
• Après avoir nettoyé les filtres et lorsque le moteur n'est pas utilisé, appuyez et maintenez le bouton
‘Augmenter’ (+) pour 3 secondes afin de réinitialiser la minuterie. Veuillez noter que la mise hors
tension du système ne réinitialisera pas la minuterie numérique activée.
• Réglage de la vitesse du ventilateur:
• Appuyez une fois sur le bouton Marche/Arrêt pour mettre le système en fonction. L'icône clignotera
pour indiquer que le ventilateur est prêt. Le bouton ‘Diminuer’ (-) diminue la vitesse du ventilateur de
6 à 1 (du plus fort au moins fort). ‘Augmenter’ (+) augmente la vitesse du ventilateur de 1 à 6 (du
moins fort au plus fort).
• Appuyez une fois de nouveau sur le bouton Marche/ Arrêt pour éteindre le système.
13

MODE D’EMPLOI (SUITE)
Contrôles (suite):
• Réglage de la fonction de minuterie:
• Pendant que le ventilateur n'est pas en marche, maintenez enfoncé le bouton ‘Diminuer’ (-) pendant
3 secondes pour entrer en mode minuterie. Ajustez la durée désirée en appuyant sur le bouton
‘Augmenter’ (+) ou ‘Diminuer’ (-), (pour un minimum d’une (1) minute à maximum de 15 minutes). Le
réglage sera immédiatement sauvegardé.
• Activation de la fonction minuterie:
• Pendant que le ventilateur est en marche, appuyez sur le bouton Marche/Arrêt et maintenez-le
enfoncé pendant plus de 3 secondes pour activer le délai d’arrêt. L'indicateur de délai d’arrêt
s'allumera et commencera le compte à rebours; quand il atteindra zéro, le ventilateur s'arrêtera.
• Réglage de la lumière:
• Appuyez une fois sur la touche ‘Lumière’ pour allumer les lumières et encore une fois pour les
éteindre.
• Pendant que les lumières sont éteintes, appuyez et maintenez le bouton ‘Lumière’ pendant plus de 3
secondes pour ajuster l’intensité des lumières. Le niveau de luminosité s’enregistrera dans la mémoire
du système.
ATTENTION:NE PAS toucher les lumières jusqu'à ce qu'elles soient éteintes et refroidies.
NOTE: Les réglages de lumière sont indépendants des autres réglages (y compris le délai d’arrêt) et les lumières
doivent être activées ou désactivées manuellement.
NOTE: Le système enregistre les configurations de l'utilisateur. Les paramètres tels que la lumière, la minuterie
et la vitesse du ventilateur resteront les mêmes lors de la prochaine utilisation.
14

ENTRETIEN
AVERTISSEMENT
NE JAMAIS METTRE VOTRE MAIN DANS L'AIRE ABRITANT LE VENTILATEUR. POUR UN
FONCTIONNEMENT OPTIMAL, NETTOYEZ LA HOTTE DE CUISINIÈRE, SURFACES ET FILTRES
RÉGULIÈREMENT.
Un entretien régulier aidera à préserver l'apparence de la hotte. Nettoyez les surfaces extérieures périodiquement
avec de l'eau tiède savonneuse et un chiffon de coton. N'utilisez pas de détergents corrosifs ni abrasifs car ceux-ci
pourraient endommager la surface en acier inoxydable. Pour les dépôts de saleté ou de graisse plus importants,
utilisez un liquide dégraisseur. Pour nettoyer la surface de la hotte, utilisez un nettoyant pour acier inoxydable.
Évitez tout produit de nettoyage sur ou dans le panneau de contrôle.
ATTENTION
Utilisez un chiffon doux pour essuyer la solution nettoyante. Frottez légèrement toutes les taches tenaces.
Toujours frotter légèrement avec un chiffon de coton et dans le sens du grain. Ne laissez pas de dépôts s'accumuler
sur la hotte, ils pourraient adhérer à la surface et la faire rouiller. Ne pas utiliser de laine d'acier ou encore de
brosses en acier car cela égratignera la surface.
Ne pas laisser de solutions salines, de désinfectants ou d’agents de blanchiment en contact avec l'acier inoxydable.
Plusieurs de ces composés contiennent des produits chimiques qui peuvent être dangereux. Dans le cas échéant,
rincez à l'eau après l'exposition et essuyez avec un chiffon propre.
NETTOYER LES FILTRES
Les filtres à graisses doivent être nettoyés une fois par mois. Pour les retirer, poussez sur le loquet de métal et
désengagez-le de la hotte. Basculez le filtre vers le bas, puis le retirer. Pour le nettoyage des filtres, utilisez une
solution d’eau chaude additionnée de détergent doux. Laissez-les sécher puis réinstallez-les. Les filtres sont
également lavables au lave-vaisselle. Si vous nettoyez les filtres au lave-vaisselle, utilisez un détergent sans
phosphate. L’utilisation d’un détergent avec phosphate pourrait entraîner une décoloration des filtres mais sans
toutefois affecter leur performance. Cette décoloration n’est pas couverte par la garantie.
REMPLACEMENT DES FILTRES
Si les filtres sont endommagés en raison d’une utilisation prolongée, veuillez contacter votre fournisseur de pièces
pour obtenir des filtres de remplacement. NOTE: Remplacez aussi les filtres percés ou tordus.
NETTOYAGE DE L’ACIER INOXYDABLE
Lavez régulièrement les surfaces à l’aide d’un chiffon ou linge propre imbibé d’eau tiède et de savon doux ou de
détergent liquide à vaisselle. Toujours nettoyer dans le sens du polissage. Toujours bien rincer avec de l’eau claire
(2 à 3 fois) et essuyez complètement. Un nettoyant domestique conçu spécialement pour l’acier inoxydable peut
aussi être utilisé.
ACCUMULATEUR DE GRAS
Prendre bien soin d’installer l’accumulateur de gras correctement et de le vider et le nettoyer régulièrement.
15

REMPLACER LES LUMIÈRES DEL
ATTENTION
Les lampes DEL ne peuvent être remplacées que par de nouvelles lampes DEL. La puissance de la lampe doit être
égale à celle déjà utilisée. Assurez-vous que tous les interrupteurs de commande sont éteints et que la hotte est
débranchée ou que le disjoncteur est hors tension.
Veuillez svp suivre les instructions suivantes:
1. Assurez-vous que les lumières sont froides au toucher, alignez soigneusement la flèche sur la bague intérieure
avec la flèche sur la bague extérieure où elle indique ‘OPEN’ (OUVERT), en utilisant l'ouvre-bouche, comme
illustré à la figure 1.
2. La bague intérieure se desserrera et l'ampoule pourra être retirée, comme illustré aux figures 2 et 3.
3. Installez une nouvelle ampoule et inversez les étapes.
4. Branchez la hotte ou mettez le disjoncteur en marche puis testez la hotte pour s’assurer de son bon
fonctionnement.
Figure 1 Figure 2 Figure 3
SERVICE ET GARANTIE
Nous garantissons notre hotte contre tout défaut de fabrication, tant au niveau des matières premières que de la
main-d’œuvre, pour une période de un (1) an à partir de la date d’achat originale.
Cette garantie limitée ne s’applique pas en cas d’une mauvaise installation, d’une mauvaise utilisation, de
négligence, d’incendie ou autres causes extérieures, d’altérations, réparation non conforme ou encore d’un usage
commercial.
Pour contacter notre département de service :
Lundi au vendredi de 8h 30 à 16h 30 (heure de l'est) :
AGI SERVICE
Tel: [phone]
Sans frais : 1.888.651.2534
Fax: [phone]
Site internet/courriel: www.agiservice.ca / [e-mail]
Alignez les flèches sur les deux bagues
16

Table of Contents
IMPORTANT SAFETY PRECAUTIONS ........................................... 18-19
INSTALLATION INSTRUCTIONS ................................................. 20-27
OPERATING THE HOOD ............................................................ 28-29
MAINTENANCE ........................................................................ 30-31
WARRANTY .................................................................................. 31
APPROVED FOR APPLIANCES OF RESIDENTIAL USE ONLY.
READ AND SAVE THESE INSTRUCTIONS.
PLEASE READ THE ENTIRE INSTRUCTIONS BEFORE YOU BEGIN.
INSTALLATION OF THE UNIT MUST RESPECT ALL CODES.
IMPO R T A N T : Keep these instructions in order to provide them to the electrical inspector in your area.
INSTALLER : Please leave these instructions with the owner of the unit .
OWNER : Keep these instructions for future reference .
SECURITY WARNING : Turn off the power circuit in the electrical panel and lock the front panel before connecting
the wires of this unit
.
Requirements: 120V c.a., 60Hz branch circuit of 15V c.a., 20Hz, of 15 or 20
A .

IMPORTANT SAFETY PRECAUTIONS
READ AND SAVE THESE INSTRUCTIONS
CAUTION:
For residential use only. Do not use to exhaust hazardous or explosive materials and/or vapors.
CAUTION:
Range hood may have very sharp edges; please wear protective gloves when installing, cleaning or
servicing the unit.
This appliance must be installed by a qualified technician. The manufacturer declines all responsibility
in case of failure to adhere to safety standards. Install this hood in accordance with all the specified
requirements.
WARNING
To reduce the risk of fire, electric shock or injury to persons, observe the following:
•Use this unit only in the manner intended by the manufacturer. If you have any questions, contact the
manufacturer.
•Before servicing or cleaning the unit, switch power off at the service panel and lock the service
disconnecting means to prevent power from being switched on accidentally. If the service
disconnecting means cannot be locked, securely fasten a noticeable warning device, such as a tag, to
the service panel.
•Installation work and electrical wiring must be done by a qualified person in accordance with all
applicable codes & standards, including Fire-rated construction.
•Sufficient air is needed for proper combustion and exhausting of gases through the chimney (chimney)
of fuel burning equipment to prevent back-drafting.
•Follow the heating equipment manufacturer’s guideline and safety standards such as those published
by the National Fire Protection Association (NFPA) and the local code authorities.
•When cutting or drilling into wall or ceiling, do not damage electrical wiring and other hidden utilities.
•Ducted fans must always be vented to the outdoors.
•Do not make alterations to the original wiring.
•Do not attempt to repair or replace any part of your hood unless it is specifically recommended in this
manual.
•All other servicing should be referred to a qualified technician.
CAUTION:
To reduce risk of fire and to properly exhaust air, be sure to duct air outside - do not vent exhaust air into spaces
within walls, ceilings, attics, crawl spaces, or garages.
Automatically operated device - to reduce risk of injury disconnect from power supply before servicing.
18

WARNING
TO REDUCE THE RISK OF FIRE, USE ONLY METAL DUCTWORK.
WARNING
TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:
•Never leave a range unattended.
•Boil-overs cause smoke and greasy spillovers that may ignite. Heat oils slowly on low or medium setting.
•Always turn hood ON when cooking at high heat or when flambéing food (i.e. Crepes Suzette, Cherries
Jubilee, Flambés, etc. …).
•Clean the unit’s surfaces frequently. Grease can accumulate on fan or filters.
•Use proper pan size. Always use cookware appropriate for the size of the surface element.
WARNING
TO REDUCE THE RISK OF INJURY TO PERSONS, IN THE EVENT OF A COOKTOP GREASE FIRE,
OBSERVE THE FOLLOWING:
•Smother flames with a close-fitting lid, cookie sheet, or metal tray and then turn off the burner.
•If the flames do not go out immediately, EVACUATE AND CALL THE FIRE DEPARTMENT.
•Never pick up a flaming pan - you may BURN YOURSELF.
•DO NOT USE WATER, including wet dishcloths or towels -a violent steam explosion will result.
•Use an extinguisher ONLY if:
a) You know you have a class ABC extinguisher, and you already know how to operate it.
b) The fire is small and contained in the area where it started.
c) The fire department has been called.
d) You can fight the fire with your back to an exit.
19

INSTALLATION INSTRUCTIONS
TOOLS NEEDED TO INSTALL THE RANGE HOOD
Safety gloves and goggles
Electrical drill
Phillips screwdriver
Flathead screwdriver
Hammer
Adjustable wrench
Sheet metal sheers
Needle nose pliers
Scissors (to cut duct tape)
Duct tape
Marker or pencil
Level
Measuring tape
PARTS INCLUDED
Filter spacer
Filters
Hood-mounting bracket
Grease tunnel
Qty: 4 pcs
(
for drywall only)
Qty: 4 pcs
Qty: 6 pcs
20
