AVG IOWA User manual






INSTRUCTIONS D’INSTALLATION ET GUIDE DE L’USAGER
INSTALLATION GUIDE / USE AND CARE MANUAL


Installateur: Laissez ce guide au propriétaire. Propriétaire: Conservez ce guide pour référence ultérieure.
Installer: Leave this guide with the homeowner. Homeowner: keep this guide for future reference.
26012021MCT
IMPORTANT: Lireetconservercesinstructions.Read and save these
Hotte Îlot / Island range hood
MODÈLE / MODEL : AVI-366IS3 – IOWA


Table des matières
MESURES DE SÉCURITÉ IMPORTANTES ................................................... 3-4
INSTRUCTIONS D’INSTALLATION ........................................................... 5-11
MODE D’EMPLOI .................................................................................... 12
ENTRETIEN ........................................................................................... 13
SERVICE ET GARANTIE ........................................................................... 14
APPROUVÉ POUR LES APPAREILS DE TYPE RÉSIDENTIEL ET POUR UNE UTILISATION
RÉSIDENTIELLE SEULEMENT.
LISEZ CES INSTRUCTIONS ET
CONSERVEZ -L ES
VEUILLEZ LIRE CES INSTRUCTIONS AU COMPLET AVANT DE COMMENCER.
L’INSTALLATION DE L’APPAREIL DOIT RESPECTER TOUS LES CODES EN VIGUEUR.
IMPO R T A N T : Conservez ces instructions afin de pouvoir les remettre à l’inspecteur-électricien de votre région .
INSTALLATEUR : Veuillez laisser ces instructions avec l’appareil pour le propriétaire.
PROPRIÉTAIRE : Veuillez conserver ces instructions pour pouvoir vous y référer plus tard.
AVERTISSEMENT DE SÉCURITÉ : Coupez l’alimentation du circuit dans le panneau électrique et verrouillez le panneau
avant de raccorder les fils de cet appareil.
Exigence: 120V c.a., 60Hz circuit de dérivation de 15V c.a., 20Hz, de 15 ou 20 A .





MESURES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT
Pourusagedomestiqueseulement.Nepasutiliserpourévacuerdesvapeursoudesmatièresdangereusesou
explosives.
ATTENTION
Cettehottepeutavoirdesbordstrèstranchants;veuillezporterdesgantsdeprotectionlorsde
l'installation,dunettoyageoudel'entretiendel'appareil.

Cetappareildoitêtreinstalléparuntechnicienqualifié.Lefabricantdéclinetouteresponsabilitéencas
dedéfautdeseconformerauxnormesdesécurité.Installezcettehotteenrespectanttouteslesexigences
spécifiées.

AVERTISSEMENT
Afinderéduirelesrisquesd’incendie,d’électrocutionoudeblessurescorporelles,suivezlesdirectives
suivantes:

N’utilisezcetappareilquedelafaçonprévueparlemanufacturier.Sivousavezdes
questions,contactezlemanufacturieràl’adresseouaunumérodetéléphoneindiquédans
lagarantie.
Avantderépareroudenettoyerl’appareil,coupezl’alimentationélectriqueenverrouillant
lepanneauélectriqueafind’évitersaremiseenmarcheaccidentelle.Silepanneau
électriquenepeutpasêtreverrouillé,yfixerunavertissementbienenévidencetellequ’une
étiquettedecouleurvive.
Lestravauxd’installationetderaccordementélectriquesdoiventêtreeffectuésparune
personnequalifiée,conformémentauxcodesetauxstandardsdeconstruction,incluant
ceuxconcernantlaprotectioncontrelesincendies.
Unequantitéd’airadéquateestrequiseafind’assurerunebonnecombustionet
l’évacuationdesgazparlacheminée(danslecasdeséquipementsalimentésaugaz)afin
deprévenirlesretoursdecheminée.
Conformez-vousauxinstructionsetauxstandardsdesécuritédesmanufacturiers
d’équipementdechauffageainsiquelescodesetstandardsnationauxetlocaux.
Veillezànepasendommagerlecâblageélectrique,lestuyauxdeplomberieetd’autres
équipementsnonapparentslorsdeladécoupeouduperçagedumurouduplafond.
Lesventilateursavecconduitsdoiventtoujoursévacuerl’airversl’extérieur.
Nefaitespasdemodificationsaucâblaged'origine.
N'essayezpasderéparerouderemplacerquelquepartiequecesoitdevotrehotte,sauf
s'ilestspécifiquementrecommandédanscemanuel.
Touteslesautresréparationsdevraientêtreeffectuéesparuntechnicienqualifié.



3


AVERTISSEMENT
Afinderéduirelesrisquesd’incendie,assurez‐vousd’évacuerl’airversl’extérieur.Nepasévacuerl’air
dansdesespacesrestreintscommel’intérieurdesmurs,duplafond,legrenier,fauxplafondougarage.

Dispositifautomatique‐pourréduirelesrisquesdeblessures,débranchezl’appareilavantd’effectuer
l'entretien.

AVERTISSEMENT:AFINDERÉDUIRELESRISQUESD’INCENDIE,N’UTILISEZQUE
DESCONDUITSDEMÉTAL.

AVERTISSEMENT:AFINDERÉDUIRELESRISQUESDEFEUDECUISINIÈRE:

Toujoursmettrelahotteenmarchelorsquevouscuisinez.

Nejamaislaisserlesappareilsdecuissonsanssurveillancelorsqu’ilssontréglésàfeuvif.
Lesdébordementsengendrentdelafuméeetdesdéversementsgraisseuxquipouvant
s’enflammer.Chauffezl’huilelentement,àfeudouxoumoyen.

Ilestessentield’avoirlahotteenmarchelorsquevouscuisinezàfeuvifouquevous
cuisinezdesmetsflambés(parex.:CrêpesSuzette,Cerisesjubilées,Steaksaupoivre
flambés,etc.).

Nettoyezrégulièrementlasurfacedelahotte.Nepaslaisserlagraisses’accumulersurle
ventilateur,lesfiltresoulesconduitsd’évacuation.

Utilisezlebonformatdecasserole.Servez-voustoujoursdecasserolesetd’ustensiles
appropriésàladimensiondelasurfacechauffante.


AVERTISSEMENT:AFIND’ÉVITERTOUTRISQUEDEBLESSURESLORSD’UNFEUDE
CUISINIÈRE,SUIVEZCESDIRECTIVES:

Étouffezlesflammesavecuncouverclehermétique,unetôleàbiscuitsouunplateau
métalliqueetensuiteéteindrelebrûleur.

Silesflammesnes’éteignentpasimmédiatement,ÉVACUEZLESLIEUXETAPPELEZLES
POMPIERS.

Neprenezjamaisunecasseroleenflammedansvosmains.Vouspourriezvousbrûler.

N’UTILISEZPASD’EAU,ycomprisunlingeàvaisselleouuneserviettemouillée,carcela
pourraitoccasionneruneviolenteexplosiondevapeur.

N’utilisezunextincteurQUEDANSLECASOÙ:

a) Voussavezqu’ils’agitd’unextincteurdeclasseABCetquevousenconnaissez
lefonctionnement.
b) L’incendieestpetitetlimitéàl’endroitoùiladébuté.
c) Lespompiersontétéavisés.
d) Vouspouvezcombattrel’incendieenayantaccèsàunesortiedesecours.




4


Dimensions


















Les renseignements que cette fiche contient sont fondés sur des sources que nous croyons fiables, mais nous ne pouvons
les garantir et ils peuvent par ailleurs être incomplets et/ou changer sans préavis.


AHauteurduplancherauplafondvariable
BHauteurduplancheraucomptoir
(standard)36’’
CHauteurrecommandéeentrelasurface
decuissonetledessousdelahotte28’’à30’’
DHauteurdelahotte2.8’’
EHauteurdelacheminée24.45’’à46.10
5
Installation
Sortie

6’’rondhaut



INSTRUCTIONS D’INSTALLATION
OUTILSNÉCESSAIRESPOURINSTALLERLAHOTTE 
Gantsetlunettesdeprotection
Perceuseélectrique
TournevisPhillips(têteétoilée)
Tournevisàtêteplate
Marteau
Cléàmolette
Pincesàbec
Ciseaux(pourcouperdurubanpourconduit)
Rubanpourconduit
Marqueuroucrayon
Niveau
Rubanàmesurer


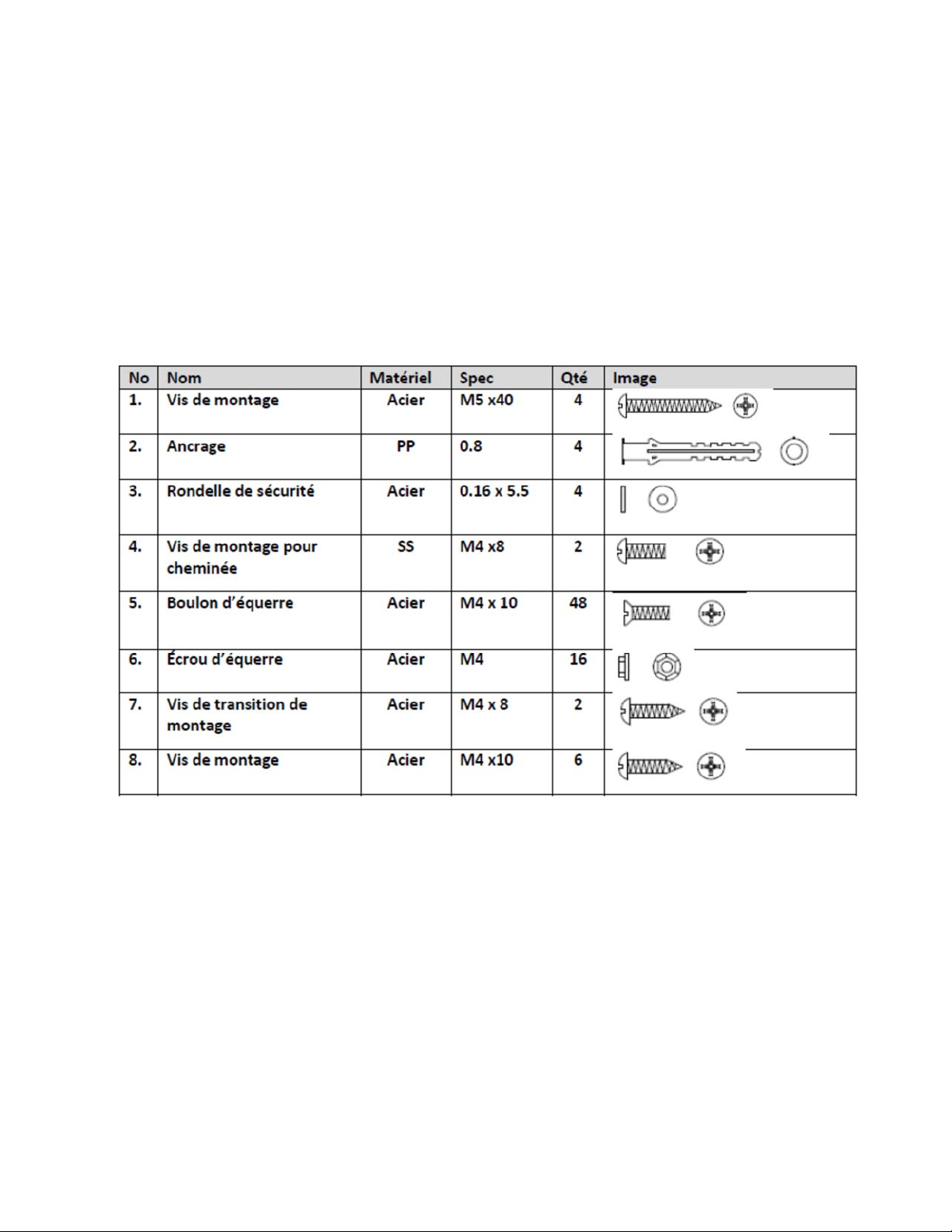

PIÈCESINCLUSES















***L’équipementindiquépeutdifféreretpeutnepasêtrecomplètementutiliséselonletypedeproduitinstallé.***







6



DIMENSIONS


AVANTD'INSTALLERLAHOTTE

Pourunéchappementd'airplusefficace,nousrecommandonsuneinstallationleplusrectiligne
possibleetd'utiliseraussipeudecoudesquepossible.
Évacuezl'airversl'extérieurseulement.Nepasévacuerl’airdansdesespacesrestreintscomme
l’intérieurdesmurs,plafond,grenier,fauxplafondougarage.
Àcausedupoidsetdeladimensiondelahotte,deuxouplusieurspersonnessontnécessaires
pourdéplaceretinstallerlahottedefaçonsécuritaire.
Retirezlahottedesonemballageetladéposersurunesurfaceplanepourl'assemblage.
AVERTISSEMENT:CETAPPAREILDOITÊTRECORRECTEMENTMISÀLATERRE.
Cettehottedoitêtrebranchéedansuneprisedecourantà3brins,120V60Hz,correctement
installéeetmiseàlaterre.
Sil'alimentationélectriquenerépondpasauxexigences,consultezunélectricienavantde
continuer.
Lecâblageélectriquedoitêtreleplusprèspossibledel'emplacementd'installationetce,dans
leplafondoulemurarrière.
Lahottedoitêtreraccordéeaucâblageélectriquedelamaisonconformémentauxnormeset
codeslocaux.

MURENCADRANTUNAPPUISUFFISANT

CETTEHOTTEESTLOURDE.UNESTRUCTUREETUNSUPPORTADÉQUATSDOIVENTÊTREPRÉVUSPOURTOUSLESTYPES
D’INSTALLATION.ENCASDEMONTAGESURCLOISONSÈCHE(GYPSE),LAHOTTEDOITÊTRESÉCURISÉEPARDES
SOLIVESVERTICALESDANSLEMUROUPARUNSUPPORTHORIZONTAL.

PRÉPARATION

Pouruneévacuationversl’extérieurseulement.
7


Capuchon
detoit
Pourusagedomestiqueseulement.Nepasutiliserpourévacuerdesvapeursoudesmatières
dangereusesouexplosives.
Pourunemeilleureévacuationdesodeursdecuisson,ladistanceminimalerecommandéeestde
minimum30"au-dessusd’unesurfacedecuissonaugazetde28"pourunesurfacedecuisson
électrique.

Option1:Ventilationàlaverticale  Option2:Ventilationàl’horizontale




Capuchon

detoit










PRÉPARATION(suite)

Déterminezl'emplacementexactdelahotte.Marquezl'emplacement.Trouvezl'axecentralenligne
aveclasurfacedecuisson.Utilisezunniveaupourtracerunelignedroiteverticalesurlemur.
Planifiezlecircuitd'évacuationversl'extérieur.Planifiezleparcourslepluscourtetleplusrectiligne
possibleetutilisezaussipeudecoudesquepossible.Tropdecoudesetdetransitionsréduirontla
performancedelahotte.Desconduitsplusgrandspeuventêtrenécessaireslorsd’unecanalisation
pluslongue.
Installezuncapuchondetoitoudemur.Reliezleconduitdemétalaucapuchon,puisacheminezle
conduitjusqu’àl’emplacementdelahotte.Scellezlesjointsavecdurubanadhésifdemétalde2
poucedelargeur.

INSTALLATIONDEMINIMUM
30"AU-DESSUSD’UNE
SURFACEDECUISSONAUGAZ
ETDEMINIMUM28"AU-
DESSUSD’UNESURFACEDE
CUISSONÉLECTRIQUE
8


SCHÉMAD'INSTALLATION

Ladistanceminimaledelahotteau-dessusdelatabledecuisson
nedoitpasêtreinférieureà30"pourunesurfaceaugazetde28"
pourunesurfaceélectrique.
 Unedistancedeplusde30"estàladiscrétiondel'installateur*
etdel’utilisateur,àconditionquelahauteurduplafondlepermette.
* : Une installation à plus de 30″risque d’engendrer une performance atténuée .





INSTALLATIONÉLECTRIQUE

AVERTISSEMENT
LERACCORDEMENTÉLECTRIQUEDOITÊTREEFFECTUÉPARDUPERSONNELQUALIFIÉENRESPECTANTLES
NORMESETRÈGLEMENTSENVIGUEUR.CETAPPAREILDOITÊTRERELIÉÀUNEMISEÀLATERRE.AVANT
D’EFFECTUERLEBRANCHEMENT,COUPEZL’ALIMENTATIONÉLECTRIQUEDEPUISLETABLEAUDE
DISTRIBUTIONPRINCIPAL.
UNMAUVAISBRANCHEMENTPEUTENTRAÎNERUNRISQUED’ÉLECTROCUTION.CONSULTEZUNÉLECTRICIEN
SILESINSTRUCTIONSDEMISEÀLATERRENESONTPASTOUTÀFAITCOMPRISESOUSIUNDOUTEPERSISTE
QUANTÀSAVOIRSIL’APPAREILESTCORRECTEMENTRELIÉÀLATERRE.NEPASUTILISERDERALLONGE
ÉLECTRIQUE.SILECORDOND’ALIMENTATIONESTTROPCOURT,DEMANDEZÀUNÉLECTRICIEN
D’INSTALLERUNEPRISEDECOURANTPRÈSDEL’APPAREIL.


Cetappareildoitêtrereliéàuneprisecorrectementinstalléeetmiseàlaterre.Encasdecourt-
circuitélectrique,lamiseàlaterreréduitlerisqued’électrocutionenfournissantuncâble
d’évacuationpourlecourant.Cetappareilestmunid’uncordonéquipéd’uncâbledemiseàlaterre
avecfichedemiseàlaterre.

S’assurerqu’ellen’interfèrepasavecl’emplacementdefixationd’unsupportdemontage.

INSTALLATIONDUSUPPORTDEMONTAGE

AVERTISSEMENT

VEILLEZÀNEPASENDOMMAGERLECÂBLAGEÉLECTRIQUEOUD’AUTRESÉQUIPEMENTSNONAPPARENTS
LORSDELADÉCOUPEOUDUPERÇAGEDUMUROUDUPLAFOND.LORSDELACONSTRUCTIONDELA
CHARPENTE,TOUJOURSSUIVRELESCODESETSTANDARDSDECONSTRUCTIONENVIGUEUR.

IMPORTANT

Assurez‐vousquelesemplacementsdestroussontauniveauetcorrectementcentrésparrapport
àl'axecentralvertical.

AVERTISSEMENT:Aumoinsdeux(2)personnessontnécessairespourleveretpositionnerla
hotte.

AVERTISSEMENT

SOYEZPRUDENTSLORSDEL’INSTALLATIONDUCONDUITDÉCORATIFETDELAHOTTE,ILPOURRAIT
YAVOIRDESARÊTESVIVES.
INSTALLATIONMINIMUM
DE30"AU-DESSUSDELA
SURFACEDECUISSONAU
GAZETDE28"DELA
SURFACEÉLECTRIQUE

CUISINIÈRE
STANDARD
DE36’’DE
HAUTEUR
9



ATTENTION

ÀCESTADE‐CI,NEPASRETIRERLEFILMPROTECTEURDEPLASTIQUERECOUVRANTLACHEMINÉE
DÉCORATIVE(SUPÉRIEURETINFÉRIEUR)ETLAHOTTE.



INSTALLATIONDUSUPPORTDEMONTAGE

Fixezlapositiondelahotteselonlahauteurrecommandéede28''au-dessusdelasurfacedecuissonélectrique
et30''au-dessusdelasurfacedecuissonaugaz.

Référez‐vousàlalistedel’équipementenpage6poureffectuerl’installation.





































10

Ajusterlesbracketsàlahauteurdésirée
Installezleconduitsurlasortied’air
Soulevezlahotteetfixezlecadreau
plafondenvousassurantqu'ilest
suffisammentsolidepoursupporter
lepoidsdelahotte.Ensuite,
raccordezl'alimentationélectrique
etlesystèmedecanalisation





















11

Faitesglisserleconduitintérieurverslehaut
lentementetdoucementpouréviterles
rayures.Fixezletoutàl'aidededeuxvissurle
cadreduplafond


MODE D’EMPLOI









TOUCHEMINUTEUR/MISEENMARCHE(K1)
Appuyezunefoissurlatouchedeminuterie/miseenmarche(K1)pourdémarrerlesystème.
Appuyezsurlatouche«+»(K4)pouractiverlahotte,appuyezdenouveausurlaminuterie(K1)et
démarrezleminuteuràdélaid’arrêt.Utilisezlatouche"+"(K4)etlatouche"-"(K3)pourréglerla
périodeduminuteuràdélaid’arrêt(1à10minutes).Unefoisletempsprogramméterminé,lahotte
s'éteintautomatiquement.Sivousdevezl'arrêteravantqueletempsnes'écoule,appuyezà
nouveausurlaminuterie(K1).

INDICATEURDEVITESSEDUVENTILATEUR(K3&K4)

Latouche«+»(K4)permetderéglerleventilateursurtrois(3)vitesses:duplusbasauplusfort.La
touche"-"(K3)vaduplusfortauplusbas.Appuyezunefoissurl'horloge/minuterie(K1)pourallumer
l'écranLCDetutilisezlatouche"-"(K)3pourdiminueretlatouche"+"(K4)pouraugmenterlavitesse
jusqu'àatteindrelavitessedésirée.

•Vitessebasse:utiliséepourlafriturelégère/mijoter.
•Vitessemoyenne:utiliséespourlafrituremoyenne/cuissonauwok/ébullition.
•Vitesseélevée:utiliséepourforteébullition/griller/fritureintense/cuissonauwok.


ADJUSTERLERÉGLAGEDELAMINUTERIE
Cettetoucheestutiliséepourréglerl'heurequiestaffichéedansuncyclede24heures.Pourréglerla
minuterie,appuyezsurlatouchedelaminuterie(K1)pendantquatre(4)secondes.Lesdeuxpremiers
chiffresclignoteront.Utilisezlatouche"-"(K3)pourdiminueretlatouche"+"(K4)pouraugmenter.
Appuyezdenouveausurlatoucheduminuteuràdélai(K1)etlesdeuxdernierschiffresclignotent.Utilisez
latouche"-"(K3)pourdiminueretlatouche"+"(K4)pouraugmenter.Appuyezdenouveausurlatouche
duminuteuràdélai(K1)pourconfirmeretquittezlemodederéglagedel'heureouattendezcinq(5)
secondesetilses’arrêteraautomatiquement.

AJUSTERLALUMIÈRE(K2)
Appuyezunefoissurlatouche‘Lumière’(K2)pourallumerleslumièresetunefoisdepluspourleséteindre.





12
K4K3K2K1


ENTRETIEN


AVERTISSEMENT

NEJAMAISMETTREVOTREMAINDANSL'AIREABRITANTLEVENTILATEUR.POURUN
FONCTIONNEMENTOPTIMAL,NETTOYEZLAHOTTEDECUISINIÈRE,SURFACESETFILTRES
RÉGULIÈREMENT.


Unentretienrégulieraideraàpréserverl'apparencedelahotte.Nettoyezlessurfacesextérieures
périodiquementavecdel'eautièdesavonneuseetunchiffondecoton.N'utilisezpasdedétergentscorrosifs
niabrasifscarceux-cipourraientendommagerlasurfaceenacierinoxydable.Pourlesdépôtsdesaletéou
degraisseplusimportants,utilisezunliquidedégraisseur.Pournettoyerlasurfacedelahotte,utilisezun
nettoyantpouracierinoxydable.Éviteztoutproduitdenettoyagesuroudanslepanneaudecontrôle.

ATTENTION:Utilisezunchiffondouxpouressuyerlasolutionnettoyante,frottezlégèrementtouteslestaches
tenaces.Toujoursfrotterlégèrementavecunchiffondecotonetdanslesensdugrain.Nelaissezpasde
dépôtss'accumulersurlahotte,ilspourraientadhéreràlasurfaceetlafairerouiller.Nepasutiliserdelaine
d'acierouencoredebrossesenaciercarcelaégratigneralasurface.

Nepaslaisserdesolutionssalines,dedésinfectantsoud’agentsdeblanchimentencontactavecl'acier
inoxydable.Plusieursdecescomposéscontiennentdesproduitschimiquesquipeuventêtredangereux.Dans
lecaséchéant,rincezàl'eauaprèsl'expositionetessuyezavecunchiffonpropre.

NETTOYERLESFILTRES

Lesfiltresàgraissesdoiventêtrenettoyésunefoisparmois.Pourlesretirer,poussezsurleloquetdemétalet
désengagez-ledelahotte.Basculezlefiltreverslebas,puisleretirer.Pourlenettoyagedesfiltres,utilisez
unesolutiond’eauchaudeadditionnéededétergentdoux.Laissez-lessécherpuisréinstallez-les.Lesfiltres
sontégalementlavablesaulave-vaisselle.Sivousnettoyezlesfiltresaulave-vaisselle,utilisezundétergent
sansphosphate.L’utilisationd’undétergentavecphosphatepourraitentraînerunedécolorationdesfiltresmais
sanstoutefoisaffecterleurperformance.Cettedécolorationn’estpascouverteparlagarantie.

REMPLACEMENTDESFILTRES

Silesfiltressontendommagésenraisond’uneutilisationprolongée,veuillezcontactervotrefournisseurde
piècespourobtenirdesfiltresderemplacement.NOTE:Remplacezaussilesfiltrespercésoutordus.

NETTOYAGEDEL’ACIERINOXYDABLE

Lavezrégulièrementlessurfacesàl’aided’unchiffonoulingepropreimbibéd’eautièdeetdesavondouxou
dedétergentliquideàvaisselle.Toujoursnettoyerdanslesensdupolissage.Toujoursbienrinceravecdel’eau
claire(2à3fois)etessuyezcomplètement.Unnettoyantdomestiqueconçuspécialementpourl’acier
inoxydablepeutaussiêtreutilisé.

REMPLACEMENTDESLUMIÈRESDEL

ATTENTION:LeslampesDELnepeuventêtreremplacéesquepardeslampesDEL.S’assurerquelescontrôles
sontéteintsetquelahotteestdébranchée.Suivrelesinstructionssuivantes:
1.Retirezlesfiltresetdéconnectezlefildelalampe.
2.Appuyezsurleressortdansladirectiondelaflèche,puisvouspouvezretirerlalampe.
3.Replacezl’ampouleneuvedansladirectioninversedelaflèche.Rebranchezlefil.
4.Remettezlesfiltres.

13


SERVICE ET GARANTIE

Nousgarantissonsnotrehottecontretoutdéfautdefabrication,tantauniveaudesmatièrespremièresque
delamain-d’œuvre,pourunepériodedeun(1)anàpartirdeladated’achatoriginale.

Cettegarantielimitéenes’appliquepasencasd’unemauvaiseinstallation,d’unemauvaiseutilisation,de
négligence,d’incendieouautrescausesextérieures,d’altérations,réparationnonconformeouencored’un
usagecommercial.


Pourcontacternotredépartementdeservice:

Lundiauvendredide8h30à16h30(heuredel'est):



Tel:450.963.1303
Sansfrais:1.888.651.2534
Fax:450.963.8985
Siteinternet/courriel:www.agiservice.ca/[email protected]


14



Table of Contents
IMPORTANTSAFETYPRECAUTIONS....................................................... 16-17
INSTALLATIONINSTRUCTIONS........................................................... 18-24
OPERATINGTHEHOOD..........................................................................25
MAINTENANCE.................................................................................... 26
WARRANTY......................................................................................... 27

APPROVED FOR RESIDENTIAL TYPE DEVICES FOR RESIDENTIAL USE ONLY.
READ AND SAVE THESE INSTRUCTIONS.
PLEASE READ THE ENTIRE INSTRUCTIONS BEFORE YOU BEGIN.
INSTALLATION OF THE UNIT MUST RESPECT ALL CODES.
IMPO R T A N T : Keep these instructions in order to provide them to the electrical inspector in your area.
INSTALLER : Please leave these instructions with the owner of the unit .
OWNER : Keep these instructions for future reference .
Security warning : Turn off the power circuit in the electrical panel and lock the front panel before connecting the
wires of this unit
.
Requirements: 120V c.a., 60Hz branch circuit of 15V c.a., 20Hz, of 15 or 20 A .







IMPORTANT SAFETY PRECAUTIONS

READANDSAVETHESEINSTRUCTIONS
CAUTION:
Forresidentialuseonly.Donotusetoexhausthazardousorexplosivematerialsand/orvapors.
CAUTION:
Therangehoodmayhaveverysharpedges;pleasewearprotectivegloveswheninstalling,cleaning
orservicingtheunit.

Thisappliancemustbeinstalledbyaqualifiedtechnician.Themanufacturerdeclinesall
responsibilityincaseoffailuretoadheretosafetystandards.Installthishoodinaccordancewith
allthespecifiedrequirements.

WARNING
Toreducetheriskoffire,electricshockorinjurytopersons,observethefollowing:

Usethisunitonlyinthemannerintendedbythemanufacturer.Ifyouhaveanyquestions,contact
themanufacturer.
Beforeservicingorcleaningtheunit,switchpoweroffattheservicepanelandlocktheservice
paneltopreventpowerfrombeingswitchedonaccidentally.Iftheservicepanelcannotbelocked,
securelyfastenanoticeablewarningdevice,suchasatag,totheservicepanel.
Installationworkandelectricalwiringmustbedonebyaqualifiedpersoninaccordancewithall
applicablecodes&standards,includingFire-ratedconstruction.
Sufficientairisneededforpropercombustionandexhaustingofgasesthroughthechimneyand
fromfuelburningequipmenttopreventback-drafting.
Followtheheatingequipmentmanufacturer’sguidelineandsafetystandardsandthenational
andlocalcodes.
Whencuttingordrillingintowallorceiling,donotdamageelectricalwiringandotherhidden
utilities.
Ductedfansmustalwaysbeventedtotheoutdoors.
Donotmakealterationstotheoriginalwiring.
Donotattempttorepairorreplaceanypartofyourhoodunlessitisspecificallyrecommendedin
thismanual.
Allotherservicingshouldbereferredtoaqualifiedtechnician.




16


CAUTION:
Toreduceriskoffireandtoproperlyexhaustair,besuretoductairoutside–DONOTventexhaustairinto
spaceswithinwalls,ceilings,attics,crawlspacesorgarages.

Automaticallyoperateddevice‐toreduceriskofinjurydisconnectfrompowersupplybeforeservicing.

WARNING
TOREDUCETHERISKOFFIRE,USEONLYMETALDUCTWORK.

WARNING:TOREDUCETHERISKOFARANGETOPGREASEFIRE:
Neverleaveacooktopunattended.
Boiloverscausesmokingandgreasyspilloversthatmayignite.Heatoilsslowlyonlowor
mediumsetting.
AlwaysturnhoodONwhencookingathighheatorwhenflambéingfood(i.e.CrepesSuzette,
CherriesJubilee,Flambés,etc.…).
Cleantheunit’ssurfacesfrequently.Greasecanaccumulateonfanorfilters.
Useproperpansize.Alwaysusecookwareappropriateforthesizeofthesurfaceelement.

WARNING:TOREDUCETHERISKOFINJURYTOPERSONS,INTHEEVENTOFACOOKTOPGREASE
FIRE,OBSERVETHEFOLLOWING:

Smotherflameswithaclose-fittinglid,cookiesheet,ormetaltray,andthenturnofftheburner.
Iftheflamesdonotgooutimmediately,EVACUATEANDCALLTHEFIREDEPARTMENT.
Neverpickupaflamingpan-youmayBURNYOURSELF.
DONOTUSEWATER,includingwetdishclothsortowels-aviolentsteamexplosionwillresult.
UseanextinguisherONLYif:
a)YouknowyouhaveaclassABCextinguisher,andyoualreadyknowhowtooperateit.
b)Thefireissmallandcontainedintheareawhereitstarted.
c)Thefiredepartmenthasbeencalled.
d)Youcanfightthefirewithyourbacktoanexit.




17


Dimensions



















The information contained herein is based on sources that we believe to be reliable, but is not guaranteed by us, may
be incomplete and/or may change without notice.



AFloortoceilingheightvariable
BFloortocountertopheight
(standard)36’’
C
Recommendedheightbetween
cookingsurfaceandbottomofthe
hood
28’’to30’’
DHoodheight2.75’’
ECabinetheight24.8’’to44.49’’
Installation
Ducttransition
6’’Roundtop
2
18


INSTALLATION INSTRUCTIONS 

TOOLSNEEDEDTOINSTALLTHERANGEHOOD

Safetyglovesandgoggles
Electricaldrill
Phillipsscrewdriver
Flatheadscrewdriver
Hammer
Adjustablewrench
Sheetmetalsheers


Needlenosepliers
Scissors(tocutducttape)
Ducttape
Markerorpencil
Level
Measuringtape

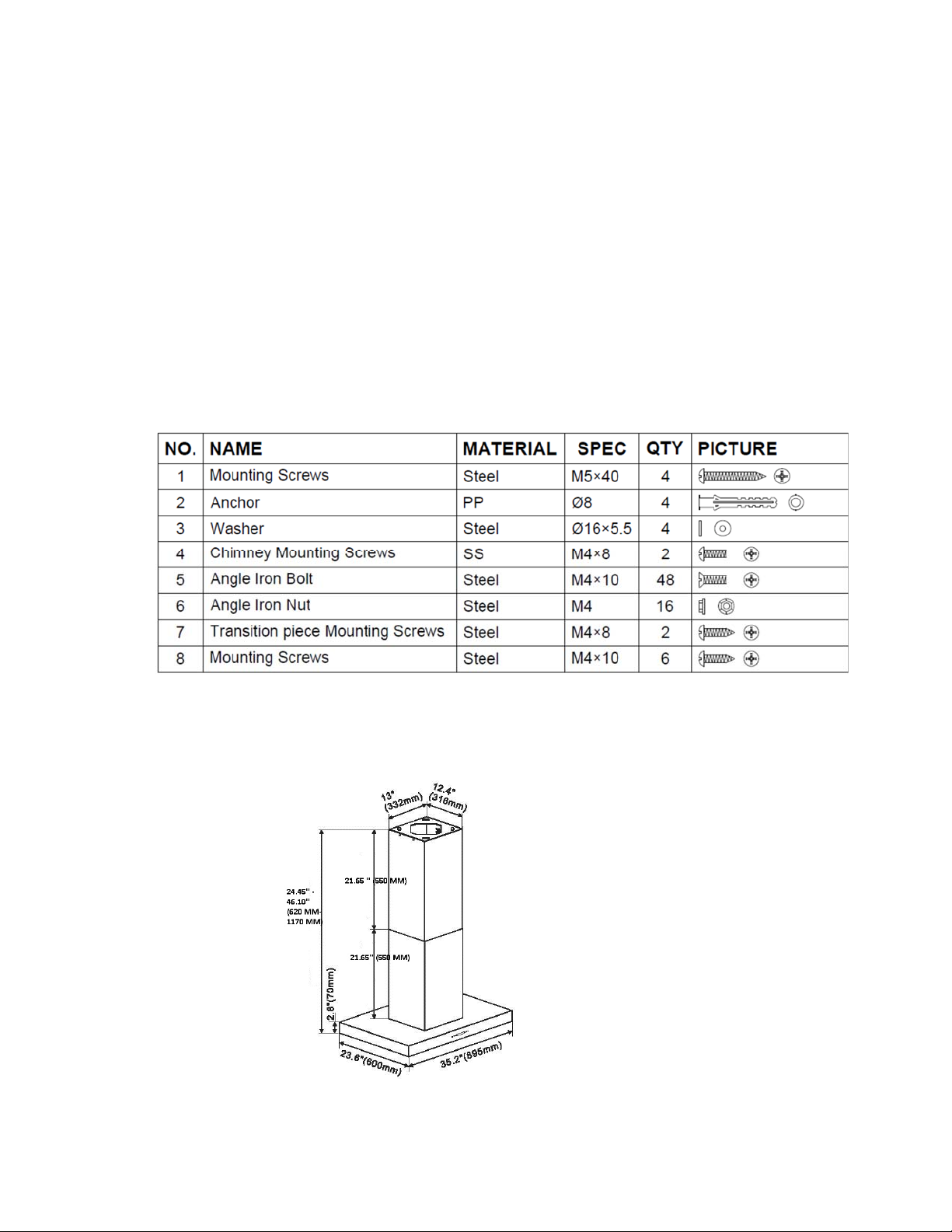

PARTSINCLUDED










***Thisequipementcandifferandmaynotbeentirelyuseddependingonthehoodmodelsinstalled***

DIMENSIONS
















20


Roofcap

BEFOREINSTALLINGTHEHOOD

Forthemostefficientairflowexhaustuseastraightrunorasfewelbowsaspossible.
Ventunittotheoutsideonly.
Atleasttwopeoplearerequiredforinstallation
Removetherangehoodfromthecartonpackagingandplaceonaflatsurfaceforassembly.


ELECTRICREQUIREMENTS

CAUTION:THISAPPLIANCESHOULDBEPROPERLYGROUNDED.

Thishoodmustbepowersupplied120V,60Hz,andconnectedtoanindividual,properly
groundedcircuit(3-prongoutlet).
Iftheelectricalsupplydoesnotmeetaboverequirements,callalicensedelectricianbefore
proceeding.
Routehousewiringascloseaspossible
 totheinstallationlocation,intheceilingorbackwall.
Thehoodmustbeconnectedtothehousewiringinaccordancewiththelocalcodesandnorms.


WALLFRAMINGFORADEQUATESUPPORT

Thisventhoodisheavy.Adequatestructureandsupportmustbeprovidedinalltypesofinstallations.If
mountingondrywall,thehoodmustbesecureDtoverticalstudsinthewallortoahorizontalsupport.


PREPARINGTHEINSTALLATION

Forsafetyandoptimumperformance,theventhoodmustbeinstalledabovethecookingsurfaceata
minimumof28”aboveanelectriccooktopandof30”aboveagascooktop(unlesstheinstructionsfor
installationofthegashobspecifyagreaterdistance,whichhastobetakenintoaccount.)
Theexhaustairmustnotbedischargedintoachimneywhichisusedforexhaustingfumesfromother
appliancesburninggasorotherfuels.


Option1:VerticalventingOption2:Horizontalventing































19
AMINIMUMOF28”
ABOVEANELECTRIC
COOKINGSURFACE
AND
AMINIMUMOF30"
ABOVEAGAS
COOKINGSURFACE
ISREQUIRED
Wallcap
21
