AVS Bugflector User manual

Bugector® - Bugector II® - Carector®
Page 1 of 3
Installation Instructions
I - Sheet Number BF33 Rev.B
Important Safety Information
• CAUTION - Before driving, ensure that the hood shield is properly secured to vehicle.
• Do not use automatic “brush-style” car washes.
• Do not use cleaning solvents of any kind.
• Periodically check all components for tightness.
For proper installation and best possible fit, please read all instructions BEFORE you begin.
For technical assistance or to obtain missing parts, please call Customer Relations at 1-800-241-7219.
NOTE: Actual product may vary from illustration.
Bump On x4
Tools Required
Contents
Preparation Before Painting / Installation
• A trial fit is recommended to ensure proper positioning and fit.
• Check fit of parts before painting as we will not accept the return of modified or painted parts.
• Wash and dry your vehicle to remove any debris and/or dirt from the installation area.
Clean TowelCar Wash Supplies
Installation Steps NOTE: Actual application may vary slightly from illustrations.
12
Open hood and locate the hood latch assembly, behind
the front grill.
Disconnect the latch assembly from the hood by
removing (2) screws with wrench.
Phillips Screwdriver
Hood shield Screw x2 Washer x2 Well Nut x2
10 mm
Socket Wrench Wrench

NOTE: Actual application may vary slightly from illustrations.
Installation Steps
3
5
Page 2 of 3
Install bump ons at pre-cleaned locations on
the hood surface where the hood shield may
contact.
DO NOT OVER TIGHTEN
4
Locate and remove (8) nuts that secure front grill to the
hood. Set grill aside.
10 mm
6
7
8
9
Insert (2) well nuts into the existing holes on each side
in the underside of hood.
Position hood shield onto hood and align hood shield
holes with the well nut. Install (1) washer and (1) screw to secure. Tighten
until snug. Repeat for opposite side.
Reattach the front grill by reinstalling the previously
removed (8) nuts. Hood shield flange should be
between the hood and grill.
10 mm
Reattach the hood latch to the underside of the hood
by reinstalling the previously removed (2) screws.
Hood
Well Nut
Hood
Shield
Washer
Screw

Page 3 of 3
Congratulations!
You have purchased one of the many quality Auto Ventshade™ branded products offered by Lund International,
Inc. We take the utmost pride in our products and want you to enjoy years of satisfaction from your investment.
We have made every effort to ensure that your product is top quality in terms of fit, durability, finish and ease of
installation.
Care and Cleaning
• Wash only with mild soap & dry with a clean cloth.
© 2012 Lund International, Inc. All rights reserved.
Auto VentshadeTM, the Auto VentshadeTM logo and the AVSTM logo are trademarks of Lund International, Inc.
Lund International
800-241-7219 • Visit us at lundinternational.com
™

Bugector® - Bugector II® - Carector®
Page 1 de 3
12

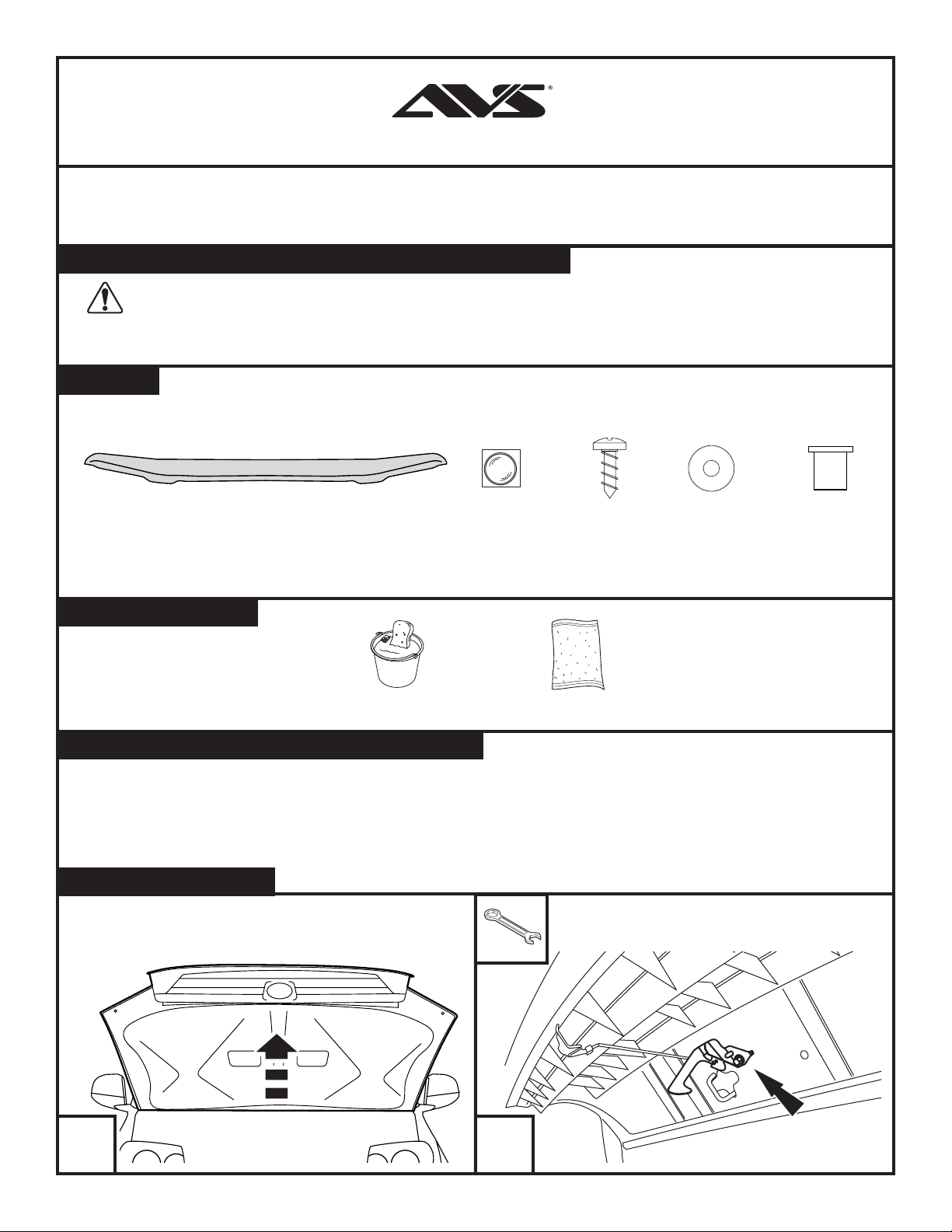

Instructions d’installation
I- Feuille numéro BF33 Rév.B
Pour obtenir une installation correcte et le meilleur ajustement possible, lire toutes les instructions AVANT de commencer.
Pour toute assistance technique ou obtention de pièces manquantes, appeler le service des relations avec la clientèle au 1-
800-241-7219.
Informations importantes concernant la sécurité
• ATTENTION – Avant de conduire, s’assurer que le pare-insectes est solidement assujettie sur le véhicule.
• Ne pas utiliser les stations de lavage de voitures à brosses.
• Ne pas utiliser de solvants.
• Vérifier régulièrement le serrage des composants.
Contenu NOTE: Le produit réel peut changer de l’illustration.
Pare-insectes Butoirs (4)
Outils nécessaires
Fournitures pour lavage de voiture Serviette propre
Préparation pour la peinture/l’installation
• Il est recommandé de procéder à un essai pour s’assurer que le positionnement et l’ajustement sont corrects.
• Vérifier l’ajustement des pièces avant peinture, car nous n’acceptons pas le retour de pièces modifiées ou peintes.
• Laver les glissières de glaces de la portière du véhicule pour éliminer toute poussière et tous débris.
• Sécher les glissières avec une serviette propre.
Étapes d’installation REMARQUE : La méthode d’application peut être légèrement différente de celle représentée par les illustrations.
Vis (2) Rondelle (2) Écrou Bon (2)
Ouvrir le capot et localiser le loquet du capot,
derrière la calandre avant.
À l’aide d’une clé, retirer (2) vis pour retirer
l’ensemble du loquet du capot.

3
5
Page 2 de 3
4
10 mm
6
7
8
9
10 mm
Étapes d’installation REMARQUE : La méthode d’application peut être légèrement différente de celle représentée par les illustrations.

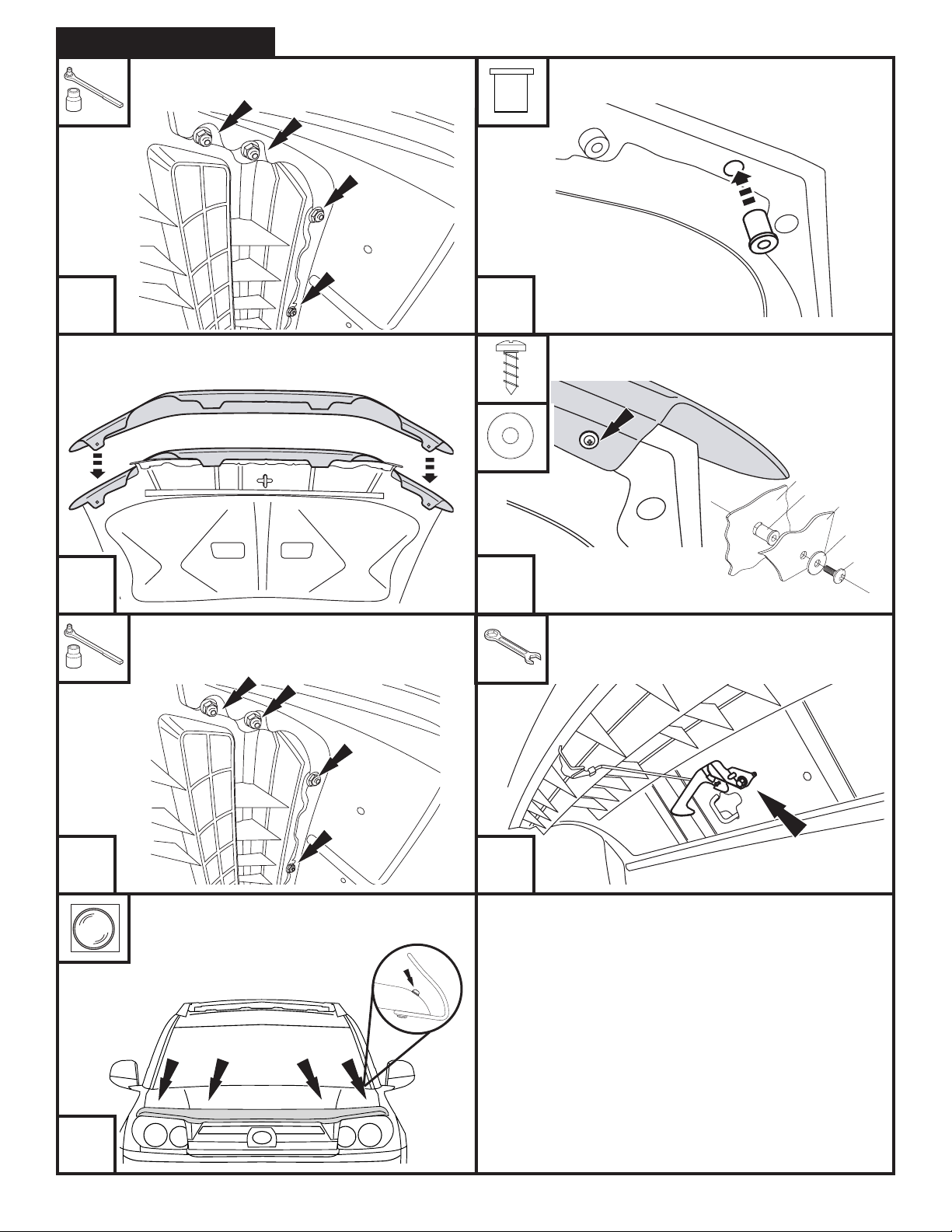

Localiser et retirer les (8) écrous qui retiennent la
calandre avant au capot. Mettre la calandre de côté. Insérer (2) écrous Well-Nut dans les trous qui se
trouvent de chaque côté du dessous du capot.
Positionner le pare-insectes sur le capot, et aligner
les trous du pare-insectes et l’écrou Well-Nut. Installer (1) rondelle et (1) vis pour fixer le tout
en place. Les resserrer jusqu’à ce qu’elles
soient bien en place. Répéter
la procédure du côté
opposé.
Capot
Écrou Bon
Bouclier
De Capot
Rondelle
Vis
NE PAS TROP SERRER
Fixer la calandre avant en place en réinstallant
les (8) écrous précédemment retirés. Le rebord
du pare-insectes doit se trouver entre le capot
et la calandre.
Fixer à nouveau en place le loquet du capot sur
le dessous du capot, en réinstallant les (2) vis
précédemment retirées.
Installer les butoirs aux endroits
prénettoyés de la surface du capot,
là où le pare-insectes pourrait
entrer en contact.

Page 3 de 3
Entretien et nettoyage
• Laver exclusivement avec de l’eau savonneuse et sécher avec un chiffon propre.
Félicitations !
Vous avez acheté l’un des nombreux produits de qualité Auto Ventshade™ fabriqués par Lund International, Inc.
Nous sommes extrêmement fiers de nos produits et souhaitons que vous tiriez des années de satisfaction de
votre investissement. Nous avons pris toutes les mesures nécessaires pour assurer que ce produit est d’une
qualité supérieure en ce qui concerne l’ajustement, la durabilité, la finition et la facilité d’installation.
© 2012 Lund International, Inc. Tous droits réservés.
Auto VentshadeTM, le logo Auto VentshadeTM et le logo AVSTM sont des marques déposées de Lund International, Inc.
Lund International
800-241-7219 • Visitez notre site lundinternational.com
™

Bugector® - Bugector II® - Carector®
12

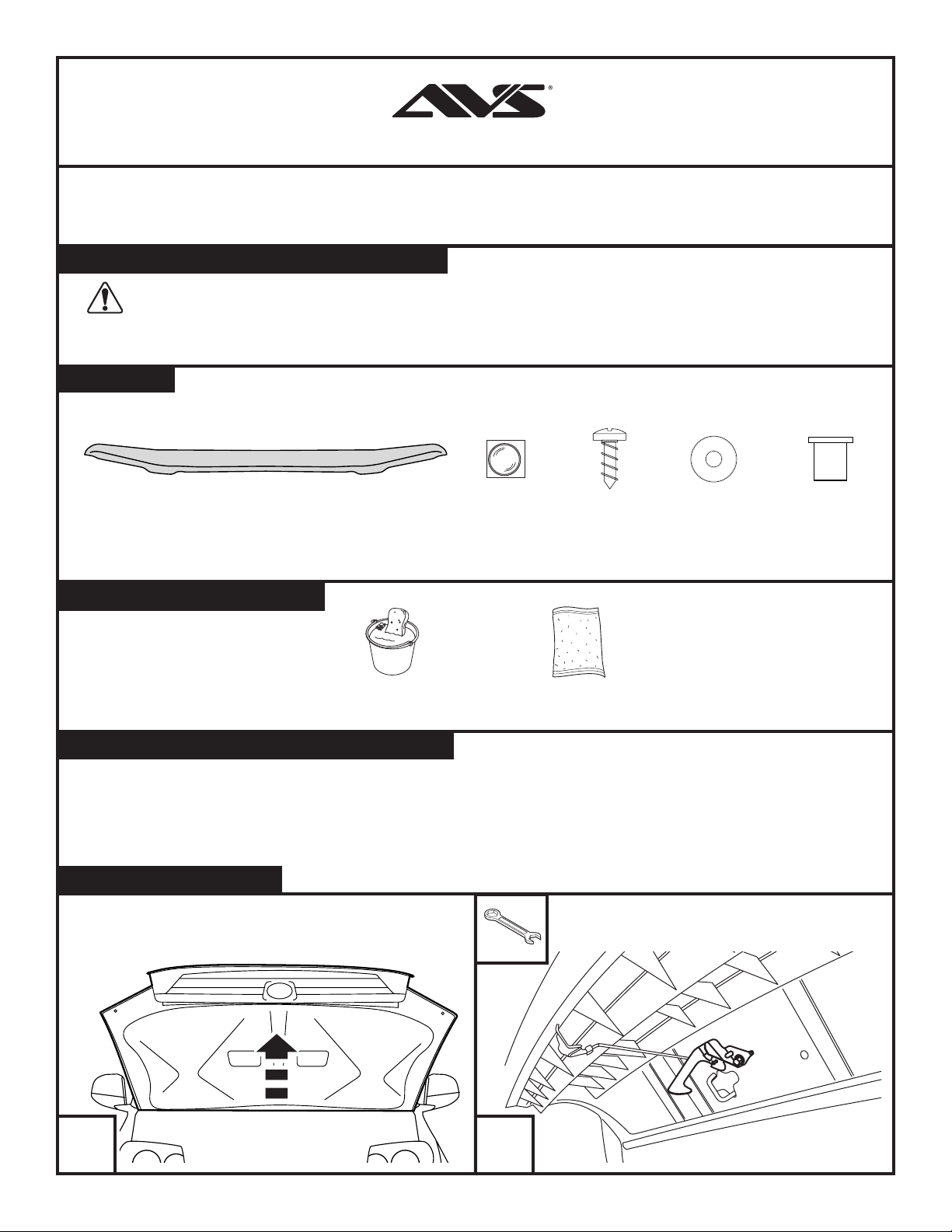

Instrucciones de instalación
Hoja informativa N.° BF33 Rev. B
Para una instalación adecuada y el mejor ajuste posible, lea todas las instrucciones ANTES de comenzar.
Si desea recibir asistencia técnica u obtener piezas faltantes, llame al Servicio al cliente al 1-800-241-7219.
Información importante de seguridad
• PRECAUCIÓN - Antes de conducir, asegúrese de que la visera deflectora esté correctamente anclada al vehículo.
• No utilice servicios automáticos de limpieza de vehículos que utilizan cepillos.
• No utilice limpiadores al solvente de ningún tipo.
• Compruebe periódicamente que todos los componentes estén ajustados.
Contenido NOTA: El producto real puede variar de la ilustración.
Cubierta para capó Soporte (4)
Herramientas necesarias
Equipo de limpieza de vehículos Toalla limpia
Preparación antes de pintar o instalar
• Se recomienda realizar un ajuste de prueba para asegurar el posicionamiento y ajuste correctos.
• Compruebe que las piezas se ajusten correctamente antes de pintarlas, ya que no aceptaremos la devolución de piezas modificadas
o pintadas.
• Lave los canales de la ventanilla del vehículo para quitar los desechos y la suciedad.
• Seque los canales de la ventanilla con una toalla limpia.
Pasos de instalación NOTA: El uso real puede variar levemente de ilustraciones.
Página 1 de 3
Tornillo
(2)
Arandela
(2)
Tuerca Bien
(2)
Abra el capó y ubique el sistema de cierre del capó
que se encuentra detrás de la parrilla delantera. Desconecte el sistema de cierre del capó
quitando (2) tornillos con una llave.

3
5
4
10 mm
6
7
8
9
10 mm
Capilla
Tuerca Bien
Protector
De la Capill
a
Arandela
Tornillo
Pasos de instalación NOTA: El uso real puede variar levemente de ilustraciones.
Página 2 de 3

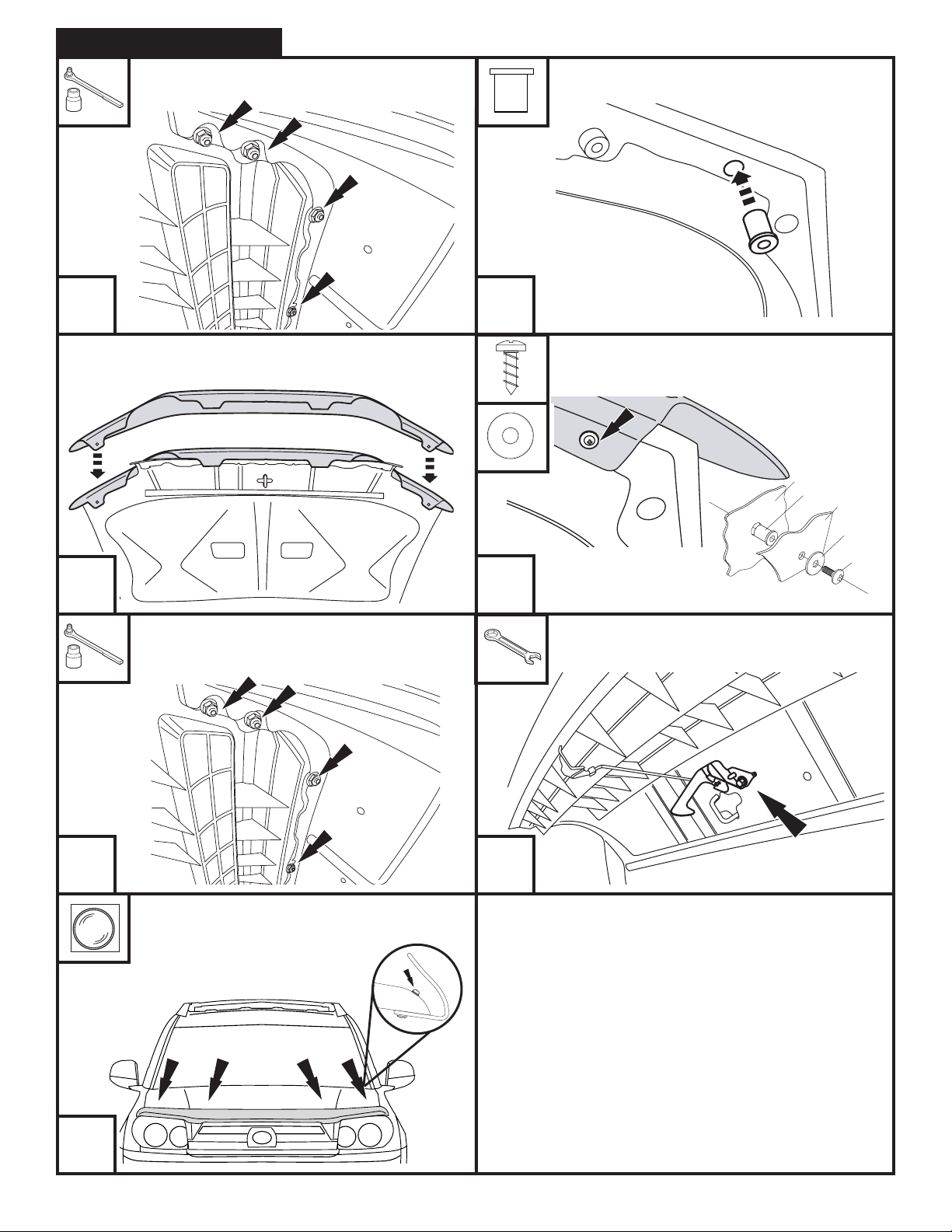

Ubique y quite las (8) tuercas que fijan la parrilla
delantera al capó. Aparte la parrilla. Coloque (2) tuercas remache en cada uno de los
lados en la parte inferior del capó.
Coloque la cubierta para capó en el capó y alinee los
orificios de la cubierta para capó con la tuerca remache.
Coloque (1) arandela y (1) tornillo para ajustar.
Ajuste hasta que quede firme. Repita el
procedimiento para el otro lado.
NO AJUSTE DEMASIADO
Vuelva a colocar la parrilla delantera colocando las
(8) tuercas que había quitado previamente. El reborde
de la cubierta para capó debe colocarse entre el capó
y la parrilla.
Vuelva a colocar el seguro del capó en la parte
inferior del capó colocando los (2) tornillos que
había quitado previamente.
Coloque los soportes en las
ubicaciones que limpió previamente
en la superficie del capó donde la
cubierta para capó hará contacto.

Cuidado y limpieza
• Limpie solamente con agua jabonosa tibia y seque con un paño limpio.
Felicidades
Usted ha comprado uno de los tantos artículos de calidad de Auto Ventshade™ ofrecidos por Lund International,
Inc. Nuestros productos son nuestro mayor orgullo. Deseamos que disfrute de años de satisfacción con su
inversión. Hemos realizado todos los esfuerzos para asegurarnos de que su producto sea de la mejor calidad en
cuanto a ajuste, durabilidad, acabado y facilidad de instalación.
Página 3 de 3
© 2012 Lund International, Inc. Todos los derechos reservados.
Auto VentshadeTM, el logo de Auto VentshadeTM y el logo de AVSTM son marcas comerciales de Lund International, Inc.
Lund International
800-241-7219 • Visite nuestro sitio Web: lundinternational.com
™
