Axxess GMOS-LAN-03 User manual

METRA. THE WORLD’S BEST KITS.™
© COPYRIGHT 2004-2011 METRA ELECTRONICS CORPORATION
1-800-221-0932 metraonline.com
INSTALLATION INSTRUCTIONS FOR PART INSTGMOS-LAN-03
REV. 12/28/11
Cutting Tool • Crimping Tool • Tape • Connectors (example: butt-connectors, bell caps, etc.
IGNITION TERMINALS
WIRE CUTTER
M3.5
M2.6
M3
M5
M4
ISO
6
2.5
1.5

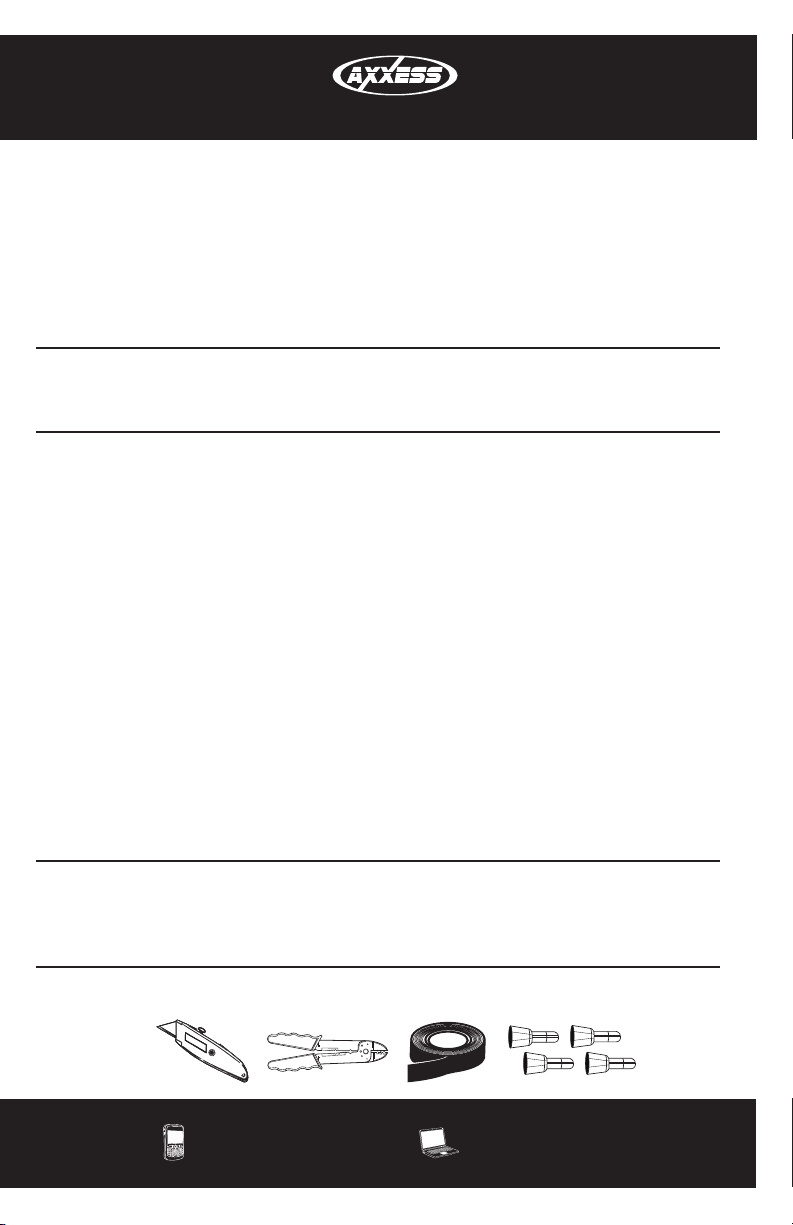

TOOLS REQUIRED
GM LAN 11 Non-amplified OnStar
Interface 2006-up
GMOS-LAN-03
GMOS-LAN-03 interface • 16-pin harness with stripped leads
18-pin harness to 30-pin GM harness with stripped leads
INTERFACE COMPONENTS
KIT FEATURES
APPLICATIONS
• Provides accessory (12-volt 10-amp)
• Retains R.A.P. (Retained Accessory Power)
• Used in non-amplified systems or when replacing amplified systems
• Retains chimes
• Provides NAV outputs (Parking Brake, Reverse, Mute, V.S.S.)
• ASWC harness included (ASWC not included)
• Retains OnStar/OE Bluetooth
• Adjustable volume for chimes and OnStar
• High level speaker input
• USB updatable
• Retains balance and fade
See inside front cover

Applications
GMOS-LAN-03
Caution: Metra recommends disconnecting the negative battery terminal before beginning
any installation. All accessories, switches, and especially air bag indicator lights must be
plugged in before reconnecting the battery or cycling the ignition.
Note: Refer also to the instructions included with the aftermarket radio.
CHEVROLET
Cobalt 2007-2010
HHR 2006-up
Malibu 2008-up
PONTIAC
G5 2007-2008
G6 2009
Solstice 2006-2009
SATURN
Aura 2006-2009
Sky 2006-2009
(Note: This interface will also work in vehicles listed below that are not equipped with OnStar)

From the 16-pin harness:
• Connect the Red wire to the ignition wire of the aftermarket radio.
• Connect the Orange/White wire to the illumination wire of the aftermarket radio. If the
aftermarket radio has no illumination wire just tape off the Orange/White wire.
• Connect the White wire to the left front positive speaker output of the aftermarket radio.
• Connect the White/Black wire to the left front negative speaker output of the
aftermarket radio.
• Connect the Gray wire to the right front positive speaker output of the aftermarket radio.
• Connect the Gray/Black wire to the right front negative speaker output of the
aftermarket radio.
• Connect the Brown wire to the mute wire of the aftermarket radio. If the aftermarket
radio does not have a Mute wire, tape up the Brown wire.
• Connect the Light Green wire to the parking brake wire of the aftermarket
navigation radio.
• Connect the Blue/Pink wire to the VSS or speed sense wire of the aftermarket
navigation radio.
• Connect the Green/Purple wire to the reverse wire of the aftermarket navigation radio.
• Plug the 16-pin harness into the GMOS-LAN-03.
3
Connections to be made
GMOS-LAN-03

4
GMOS-LAN-03
From the 30-pin harness:
• Connect the Yellow wire to the radio’s 12-volt battery or memory wire.
• Connect the Black wire to the radio’s ground wire.
• Connect the Blue wire to the antenna turn on wire of the aftermarket radio.
• Connect the Green wire to the radio’s left rear positive speaker output.
• Connect the Green/Black wire to the radio’s left rear negative speaker output.
• Connect the Purple wire to the radio’s right rear positive speaker output.
• Connect the Purple/Black wire to the radio’s right rear negative speaker output.
• Plug the 18-pin harness into the GMOS-LAN-03.
• The Black/Yellow wire is for the OnStar volume adjustment. This will be discussed in
the OnStar Level Adjustment section of this instruction.
The 12 pin harness (ASWC plug) will be discussed later in the manual.
Installing the GMOS-LAN-03
• With all connections completed to the aftermarket radio, plug the 30-pin harnesses into
the vehicles wiring harnesses.
• Reconnect the negative battery terminal.
• Cycle the key, by turning the ignition on for 30-seconds. Then off and on
again to test the radio.
Connections to be made

5
GMOS-LAN-03
1) Turn the ignition on if not already, and then turn the radio on to verify that the radio
works. Check balance and fader controls for proper operation.
2) Push the OnStar button (if equipped) to verify OnStar is working. The radio will shut off or
mute, depending if the Brown wire on the 16-pin harness is connected, and OnStar will
be heard through the front speakers. Turn off OnStar and the radio will turn back on.
Chime Volume Adjustment
To adjust the chime volume, use a small
screwdriver to rotate the potentiometer
clockwise to make the chime louder and
counterclockwise to make it softer. The
potentiometer is located on 16-pin side
of the GMOS-LAN-03.
OnStar Level Adjustment
To adjust the OnStar volume level find the
Black/Yellow wire on the 14-pin harness.
Push the blue OnStar button, while the
voice is speaking tap the Black/Yellow wire to ground. There are 4 volume settings for
OnStar; once the 4th setting is reached and the Black/Yellow wire is tapped to ground it
will automatically go back to the first volume setting. Once the volume is set it will stay at
that volume until the Black/Yellow wire is tapped to ground again. This can be set during
installation and then left alone. If user adjustment is desired, the customer may also tap
volume up or down on the steering wheel (if equipped) to adjust the OnStar level.
Additional 12-pin harness (ASWC harness)
This 12-pin harness is to be used in conjunction with the ASWC (not included).
Please refer to ASWC instructions for programming.
Testing the GMOS-LAN-03

GMOS-LAN-03
6

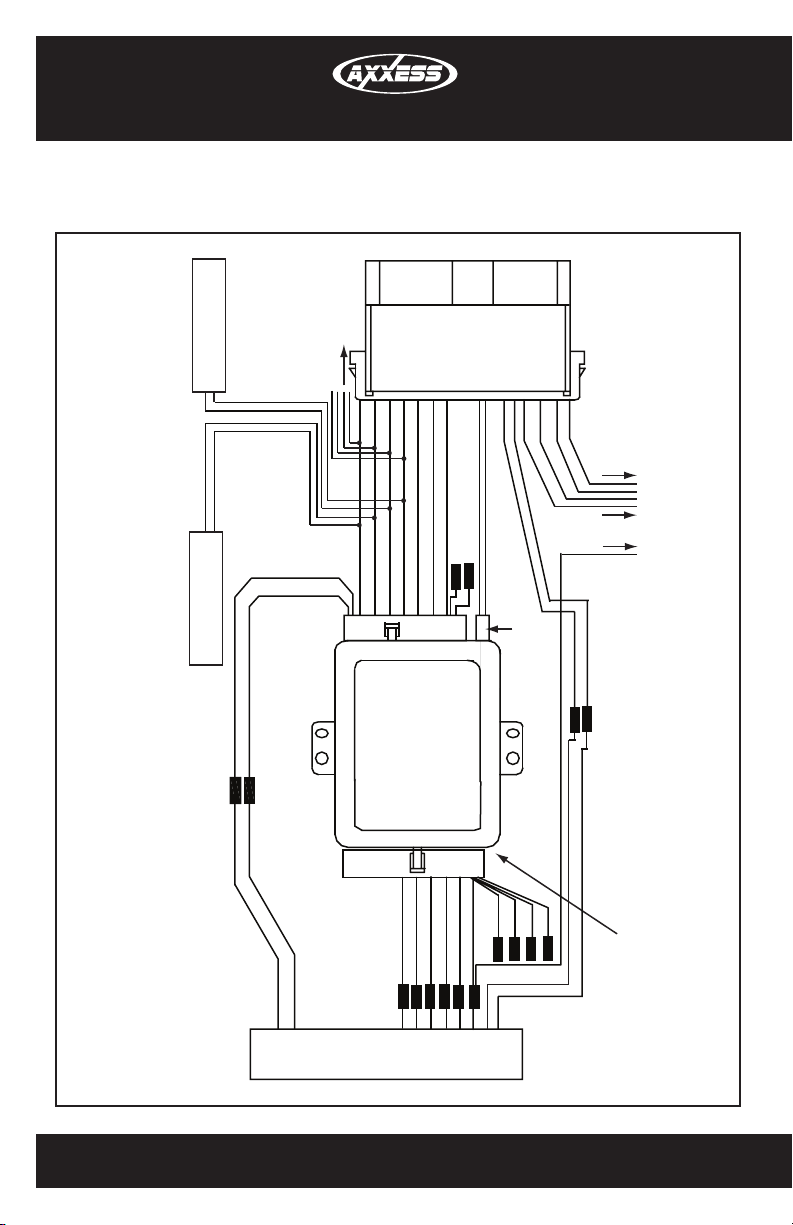

Aftermarket radio and amplifier wiring
BLK
RADIO
YEL
AFTERMARKET RADIO AND AMPLIFIER WIRING
SP-2003
SP-2003
OPTIONAL
REQUIRED
GM
OS-LAN-03
RF
RF LF LF
- +
- +
CHIME VOLUME ADJUSTMENT
RED
GREEN BLUE/PINK
BLUE/WHITE
GREEN/PURPLE
BROWN
16 PIN
18 PIN
2 PIN
RR+
RR-
LR-
LLR+
GM 30 PIN
TO AFTERMARKET
REAR AMPLIFIER
TO AFTERMARKET
FRONT AMPLIFIER
RF RF LF LF
- +
-
+
X X X
X
BLACK/YELLOW
BLACK/WHITE
ORANGE
ORANGE/WHITE

7

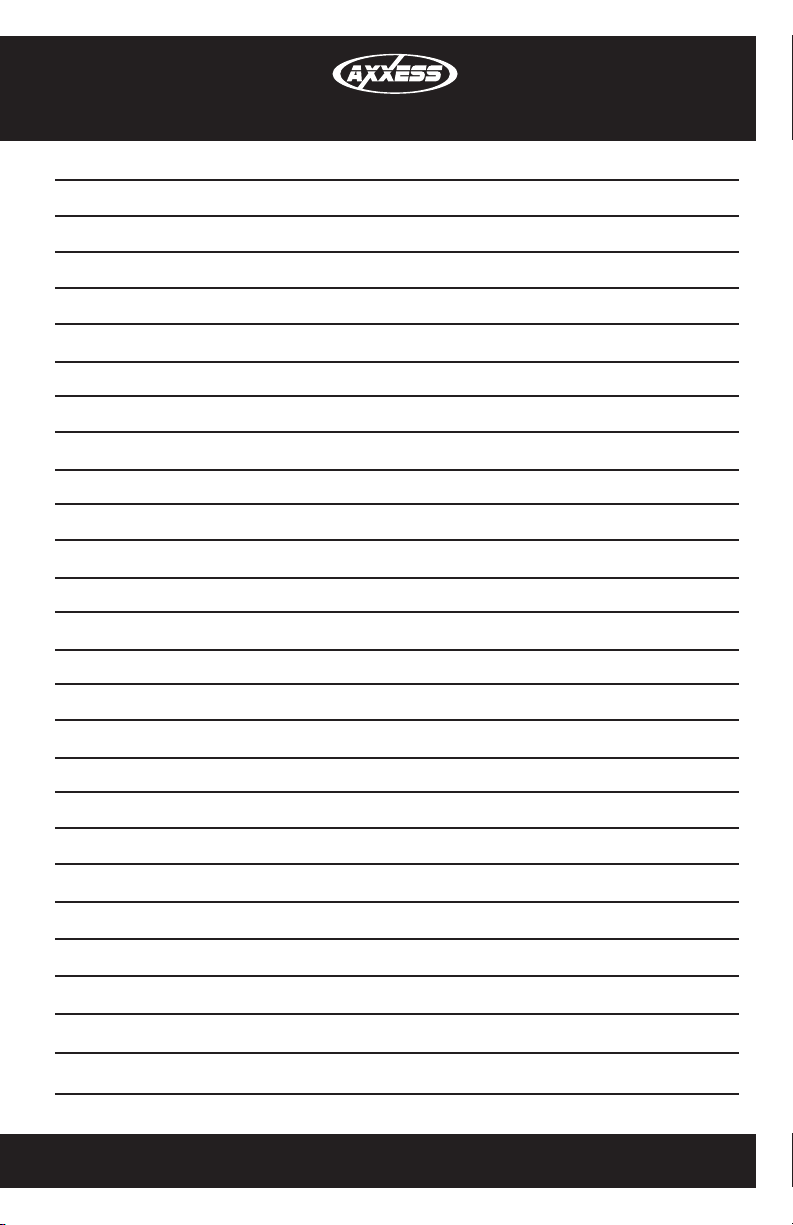

Notes

METRA. THE WORLD’S BEST KITS.™
© COPYRIGHT 2004-2011 METRA ELECTRONICS CORPORATION
1-800-221-0932 metraonline.com
INSTALLATION INSTRUCTIONS FOR PART INSTGMOS-LAN-03
REV. 12/28/11
KNOWLEDGE IS POWER
Enhance your installation and fabrication skills by
enrolling in the most recognized and respected
mobile electronics school in our industry.
Log onto www.installerinstitute.com or call
800-354-6782 for more information and take steps
toward a better tomorrow.
Metra recommends MECP
certified technicians
IMPORTANT WARNING
This product includes instructions for installation which must be carefully
followed. The instructions are worded in such a manner to assume
that the installer is capable of completing these type of electronic
installations. If you are unclear as to what you are instructed to do or
believe that you do not understand the instructions so as to properly and
safely complete the installation you should consult a technician who
does have this knowledge and understanding.
Failure to follow these instructions carefully and to install the
interface as described could cause harm to the vehicle or to safety
systems on the vehicle. Interference with certain safety systems
could cause harm to persons as well. If you have any questions in
this regard please call the Help line or Metra at
1-800-221-0932 for assistance.

METRA. THE WORLD’S BEST KITS.™
© COPYRIGHT 2004-2011 METRA ELECTRONICS CORPORATION
1-800-221-0932 metraonline.com
INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA INSTGMOS-LAN-03
REV. 12/28/11
KNOWLEDGE IS POWER
Enhance your installation and fabrication skills by
enrolling in the most recognized and respected
mobile electronics school in our industry.
Log onto www.installerinstitute.com or call
800-354-6782 for more information and take steps
toward a better tomorrow.
ADVERTENCIA IMPORTANTE
Este producto incluye instrucciones de instalación que deben seguirse
cuidadosamente. Dichas instrucciones están redactadas dando por
supuesto que el instalador es capaz de completar estos tipos de
instalaciones electrónicas. Si tiene dudas respecto de lo que se le
indica que haga o cree que no comprende las instrucciones como para
completar la instalación en forma adecuada y segura, debe consultar a
un técnico que efectivamente tenga estos conocimientos y comprensión.
Si no sigue estas instrucciones con cuidado y no instala la
interfaz como se describe, podría provocar daños en el vehículo
o en los sistemas de seguridad del vehículo. La interferencia con
determinados sistemas de seguridad también podría provocar
daños a las personas. Si tiene alguna pregunta al respecto,
llame a la línea de ayuda o a metra, al 1-800-221-0932 para
obtener asistencia.
Metra recomienda técnicos con
certificación del Programa de
Certificación en Electrónica Móvil
(Mobile Electronics Certification
Program, MECP).
EL CONOCIMIENTO ES PODER
Mejore sus habilidades de instalación y fabricación
inscribiéndose en la escuela de dispositivos
electrónicos móviles más reconocida y respetada de
nuestra industria. Regístrese en www.installerinstitute.
com o llame al 800-354-6782 para obtener más
información y avance hacia un futuro mejor.

7
Notes

GMOS-LAN-03
6
Radio del Mercado de accesorios y
el cableado del Amplificador
BLK
RADIO
YEL
AFTERMARKET RADIO AND AMPLIFIER WIRING
SP-2003
SP-2003
OPTIONAL
REQUIRED
GM
OS-LAN-03
RF
RF LF LF
- +
- +
CHIME VOLUME ADJUSTMENT
RED
GREEN BLUE/PINK
BLUE/WHITE
GREEN/PURPLE
BROWN
16 PIN
18 PIN
2 PIN
RR+
RR-
LR-
LLR+
GM 30 PIN
TO AFTERMARKET
REAR AMPLIFIER
TO AFTERMARKET
FRONT AMPLIFIER
RF RF LF LF
- +
-
+
X X X
X
BLACK/YELLOW
BLACK/WHITE
ORANGE
ORANGE/WHITE
Radio
Chime/volumen del
timbre ajuste
GMOS-LAN-03
Hasta trasero del
amplificador del
mercado de accesorios
Hasta al frente
del amplificador
del mercado de
accesorios
OPCIONAL
NECESARIO
GM 30 PIN
SP-2003
SP-2003
Rojo Verde Azul/Rosa Verde/Púrpura Marrón Azul/Blanco
Amarillo
Negro
Negro/Amarillo Negro/Blanco
Anaranjado
Anaranjado/Blanco

5
GMOS-LAN-03
1) Prenda la ignición si no lo ha hecho, y después prenda el radio para probar si funciona.
Revise que funcionen bien los controles de balance e intensidad.
2) Presione el botón de OnStar (si lo tiene) para verificar que OnStar esté funcionando. El
radio se apagará o se pondrá en silencio, dependiendo de si el cable Café del arnés de
16 pins está conectado, y se escuchará OnStar por las bocinas frontales. Apague OnStar
y el radio se volverá a prender.
Ajuste del volumen de los tonos
Para ajustar el volumen del tono, use
un pequeño destornillador para girar el
potenciómetro hacia la derecha para
hacer más fuerte el tono y hacia la
izquierda para hacerlo más bajo. Este
potenciómetro se localiza del lado de
16 pins del GMOS-LAN-03.
Ajuste del nivel de OnStar
Para ajustar el nivel de OnStar, encuentre el cable Negro/Amarillo en el arnés de 14 pins.
Presione el botón OnStar, mientras se oye la voz, conecte el cable Negro/Amarillo
a tierra. Hay 4 ajustes de volumen para OnStar; una vez que llegue al 4o ajuste y el cable
Negro/Amarillo se toca a tierra, automáticamente regresará al primer ajuste de volumen.
Una vez que el volumen esté ajustado se quedará en ese volumen hasta que el cable
Negro/Amarillo se toque a tierra de nuevo. Esto puede ajustarse durante la instalación
y luego no volver a cambiarse. Si se desea que el usuario pueda hacer ajustes, el cliente
también puede pulsar el botón que sube o baja el volumen desde el volante (si está
equipado) para ajustar el nivel de OnStar.
Arnés de 12 pins adicional (arnés ASWC)
Este arnés de 12 pins se debe usar junto con el ASWC (no incluido). Consulte las
instrucciones de ASWC para la programación.
Prueba del GMOS-LAN-03
potenciómetro

4
GMOS-LAN-03
From the 30-pin harness:
• Conecte el cable Amarillo con la batería de 12 voltios o el cable de memoria del radio.
• Conecte el cable Negro con el cable de puesta a tierra del radio.
• Conecte el cable Azul con el cable de encendido de la antena del radio de mercado
secundario.
• Conecte el cable Verde con la salida de la bocina positiva izquierda de atrás del radio.
• Conecte el cable Verde/Negro con la salida de la bocina negativa izquierda de atrás
del radio.
• Conecte el cable Púrpura con la salida de la bocina positiva derecha de atrás del radio.
• Conecte el cable Púrpura/Negro con la salida de la bocina negativa derecha de atrás
del radio.
• Conecte el arnés de 18 pins en el GMOS-LAN-03.
• El cable Negro/Amarillo es para el ajuste de volumen de OnStar. Esto se explicará en la
sección Ajuste del nivel de OnStar de este instructivo.
El arnés de 12 pins (conector ASWC) se explicará más adelante en el manual.
Instalación del GMOS-LAN-03
• Cuando termine todas las conexiones en el radio de mercado secundario, conecte los
arneses de 30 pins en los arneses de cables del vehículo.
• Reconecte la terminal de la batería negativa.
• Cicle la llave, encendiendo la ignición durante 30 segundos. Después apague y encienda
de nuevo para probar el radio.
Conexiones que se deben hacer

Desde el arnés de 16 pins:
• Conecte el cable Rojo con el cable de ignición del radio de mercado secundario.
• Conecte el cable Anaranjado/Blanco con el cable de iluminación del radio de mercado
secundario. Si el radio de mercado secundario no tiene cable de iluminación solo cubra
con cinta el alambre anaranjado.
• Conecte el cable Blanco con la salida de la bocina positiva frontal izquierda del radio de
mercado secundario.
• Conecte el cable Blanco/Negro con la salida de la bocina negativa frontal izquierda del
radio de mercado secundario.
• Conecte el cable Gris con la salida de la bocina positiva frontal derecha del radio de
mercado secundario.
• Conecte el cable Gris/Negro con la salida de la bocina negativa frontal derecha del
radio de mercado secundario.
• Conecte el cable Café con el cable de silencio del radio de mercado secundario. Si el
radio de mercado secundario no tiene un cable de Silencio, encinte el cable Café.
• Conecte el cable Verde claro con el cable del freno de mano del radio de
mercado secundario.
• Conecte el cable Azul/Rosa con el cable VSS o de detección de velocidad del radio de
navegación de mercado secundario.
• Conecte el cable Verde/Púrpura con el cable de la reversa del radio de
mercado secundario.
• Conecte el arnés de 16 pins en el GMOS-LAN-03.
3
Conexiones que se deben hacer
GMOS-LAN-03

Aplicaciones
GMOS-LAN-03
PRECAUCIÓN: Metra recomienda desconectar el terminal negativo de la batería antes de
comenzar cualquier instalación. Todos los accesorios, interruptores y, especialmente, las
luces indicadoras de airbag deben estar enchufados antes de volver a conectar la batería o
comenzar el ciclo de ignición.
Nota: Remítase a las instrucciones incluidas con el radio de postventa.
CHEVROLET
Cobalt 2007-2010
HHR 2006 y mas
Malibu 2008 y mas
PONTIAC
G5 2007-2008
G6 2009
Solstice 2006-2009
SATURN
Aura 2006-2009
Sky 2006-2009
(Nota: Esta interfaz también funcionará en los vehículos enumerados a continuación
que no están equipados con OnStar)

METRA. THE WORLD’S BEST KITS.™
© COPYRIGHT 2004-2011 METRA ELECTRONICS CORPORATION
1-800-221-0932 metraonline.com
INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA INSTGMOS-LAN-03
REV. 12/28/11
IGNITION TERMINALS
WIRE CUTTER
M3.5
M2.6
M3
M5
M4
ISO
6
2.5
1.5
HERRAMIENTAS REQUERIDAS
Interfaz OnStar no amplificada LAN 11
de GM 2006 y más recientes
GMOS-LAN-03
Interfaz GMOS-LAN-03 • Arnés de 16 pins con conectores pelados • Arnés de 18 pins
a arnés de GM de 30 pins con conectores pelados
COMPONENTES DE LA INTERFAZ
CARACTERÍSTICAS DEL KIT
APLICACIONES
• Proporciona accesorio (12 voltios 10 amperes)
• Retiene R.A.P. (Corriente de accesorio retenida)
• Usado en sistemas no amplificados o cuando se reemplazan los
sistemas amplificados
• Retiene los tonos
• Proporciona salidas de NAV (freno de mano, reversa, silencio, V.S.S.)
• Arnés de ASWC incluido (ASWC no incluido)
• Retiene el bluetooth OnStar / de fabricante original
• Volumen ajustable para tonos y OnStar
• Entrada de bocina de alto nivel
• Adaptable a USB
• Retiene el balance y la intensidad
Vea la lista de aplicaciones en el interior
• Herramienta de corte • Cinta • Herramienta engarzadora
• Conectores (p. ej., conectores a tope, tapas acampanadas, etc.)
