Balluff BTL7-S5-M-A-SA360-KA-ZA10 Series User manual

BTL7-S5__(B)-M____-A/B/Y/Z(8)-SA360-KA__-ZA10
deutsch Kurzanleitung
english Condensed guide
français Notice résumée
italiano Istruzioni brevi
español Instrucciones breves
中文 简明指南

Bestimmungsgemäße Verwendung
Der Micropulse Wegaufnehmer BTL7 bildet zusammen mit
einer Maschinensteuerung (z.B. SPS) ein Wegmesssys-
tem. Er wird zu seiner Verwendung in eine Maschine oder
Anlage eingebaut. Die einwandfreie Funktion gemäß den
Angaben in den technischen Daten wird nur mit original
BALLUFF-Zubehör zugesichert, die Verwendung anderer
Komponenten bewirkt Haftungsausschluss.
Das Öffnen des Wegaufnehmers oder eine nicht bestim-
mungsgemäße Verwendung sind nicht zulässig und führen
zum Verlust von Gewährleistungs- und Haftungsansprü-
chen gegenüber dem Hersteller.
Allgemeines zur Sicherheit
Die Installation und die Inbetriebnahme sind nur durch
geschultes Fachpersonal zulässig.
Der Betreiber hat die Verantwortung, dass die örtlich
geltenden Sicherheitsvorschriften eingehalten werden.
Insbesondere muss der Betreiber Maßnahmen treffen,
dass bei einem Defekt des Wegmesssystems keine Gefah-
ren für Personen und Sachen entstehen können.
Bei Defekten und nicht behebbaren Störungen des Weg-
aufnehmers ist dieser außer Betrieb zu nehmen und gegen
unbefugte Benutzung zu sichern.
Download weiterer Anleitungen
Eine ausführliche Standard-Betriebsanleitung erhalten Sie
im Internet unter www.balluff.com oder per E-Mail bei
[email protected].

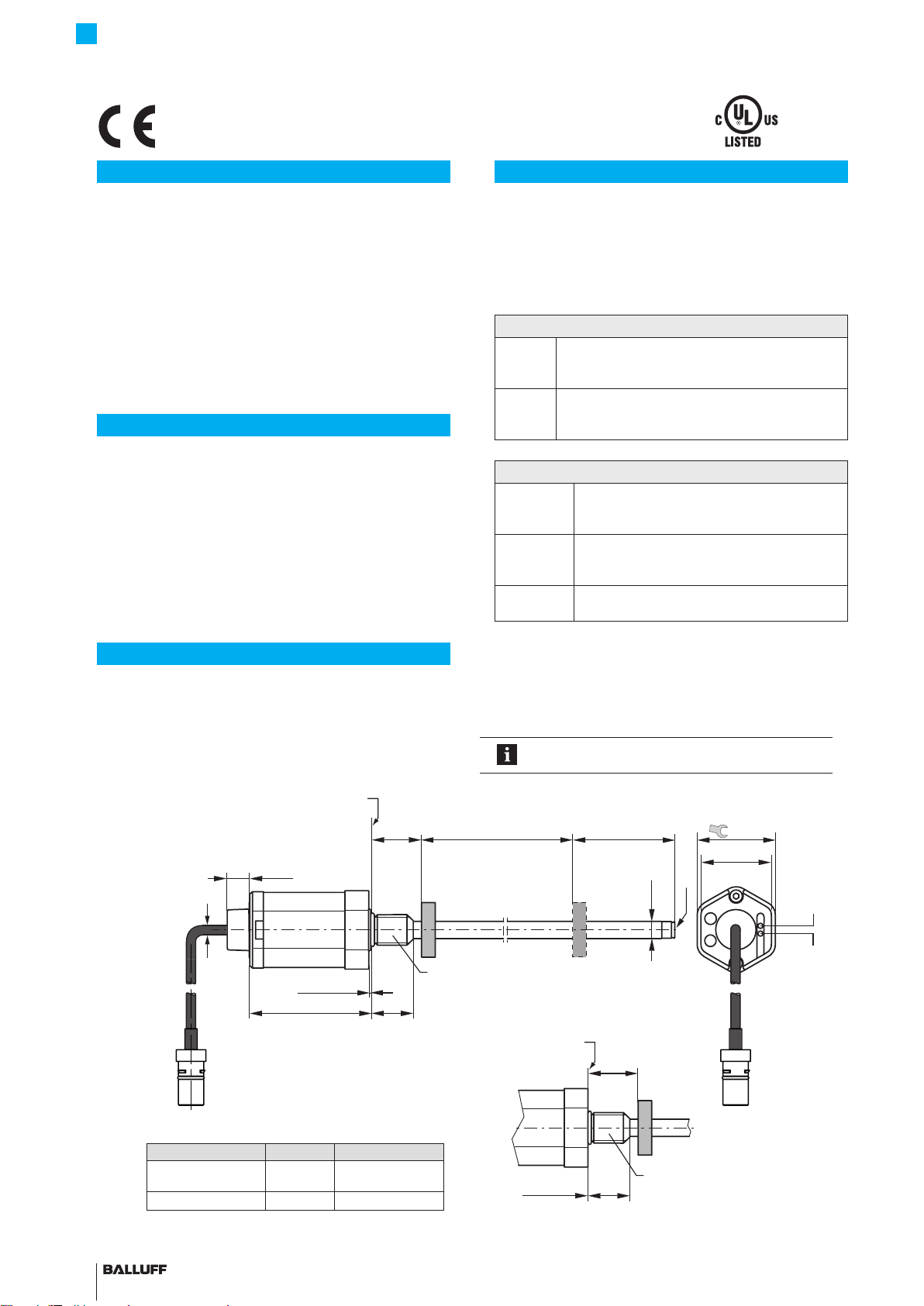

Abmessungen und Funktion
Im Wegaufnehmer BTL7 befindet sich der Wellenleiter,
geschützt durch ein Edelstahlrohr. Entlang des Wellenlei-
ters wird ein Positionsgeber bewegt. Dieser Positionsgeber
ist mit dem Anlagenbauteil verbunden, dessen Position
bestimmt werden soll.
LED1
Grün Normalfunktion
Positionsgeber ist innerhalb der Grenzen.
Rot Fehler
Kein Positionsgeber oder Positionsgeber außer-
halb der Grenzen.
LED2
Grün Synchroner Betrieb 1)
Interne Messung ist synchron zur SSI-Abfrage.
Aus Asynchroner Betrieb 1)
Interne Messung ist asynchron zur SSI-Abfrage.
Grün
blinkend
Programmiermodus
Nur bei BTL7-S510(B)-...
1) Der asynchrone Betrieb wird erreicht, wenn die externe Abtastfre-
quenz >fA,max oder <62,5Hz ist (nur bei BTL7-S5__B-...).
0.5 Ø 25
71 25
60
Ø D1
G
45
46
13.5
71 25
Ø 4.4
BTL7...SA360-KA_ _-ZA10
2)
Anlagefläche
Ausführung D1 G
...-A/B/Y/Z-... 10,2mm Gewinde
M4x4/6tief
...-A8/B8/Y8/Z8-... 8mm ohne Gewinde
2) Nicht nutzbarer Bereich
3) Nicht im Lieferumfang enthalten
BTL7...B/Z...
Gewindegröße
B: M18x1.5
Z: 3/4"-16UNF
A: 30-1 mm
Y: 2"-0.04"
Anlagefläche
BTL7...A/Y...
Gewindegröße
A: M18x1.5
Y: 3/4"-16UNF
B: 30-1 mm
Z: 2"-0.04"
Positionsgeber
Nennlänge =
Messbereich
2)
Dämpfungszone
LED 1
LED 2
3)
2)
Mit dem CE-Zeichen bestätigen wir, dass
unsere Produkte den Anforderungen der
aktuellen EMV-Richtlinie entsprechen.
File No.
E227256
KA00,09 = 0,09 m Kabellänge
3)
SA360 abgemantelt
deutsch1
BTL7-S5 __ (B)-M ____ -A/B/Y/Z(8)-SA360-KA __ -ZA10
Micropulse Wegaufnehmer - Bauform Stab

www.balluff.com
ACHTUNG
Funktionsbeeinträchtigung
Unsachgemäße Montage kann die Funktion des Wegauf-
nehmers beeinträchtigen und zu erhöhtem Verschleiß
führen.
►Die Anlagefläche des Wegaufnehmers muss voll-
ständig an der Aufnahmefläche anliegen.
►Die Bohrung muss perfekt abgedichtet sein (O-Ring/
Flachdichtung).
Für das Befestigungsgewinde nur die passende Mutter
verwenden. Wegaufnehmer mit einem Drehmoment von
max.100Nm festdrehen.
Bei waagrechter Montage mit Nennlängen >500mm
empfehlen wir den Stab am Ende anzuschrauben (nur bei
Ø10,2mm möglich) oder abzustützen.
Beim Einbau in Hydraulikzylinder darf der Positionsgeber
nicht auf dem Schutzrohr schleifen. Minimaler Bohrungs-
durchmesser im Aufnahmekolben:
Rohrdurchmesser Bohrungsdurchmesser
10,2mm mindestens 13mm
8mm mindestens 11mm
4-Kantflansch
20
5
3
M12x1
Ø 13.3
+0.10
-0.00
14
20
Ø 3.2
Der 4-Kantflansch ist im Lieferumfang enthalten.
Einbau in Hydraulikzylinder

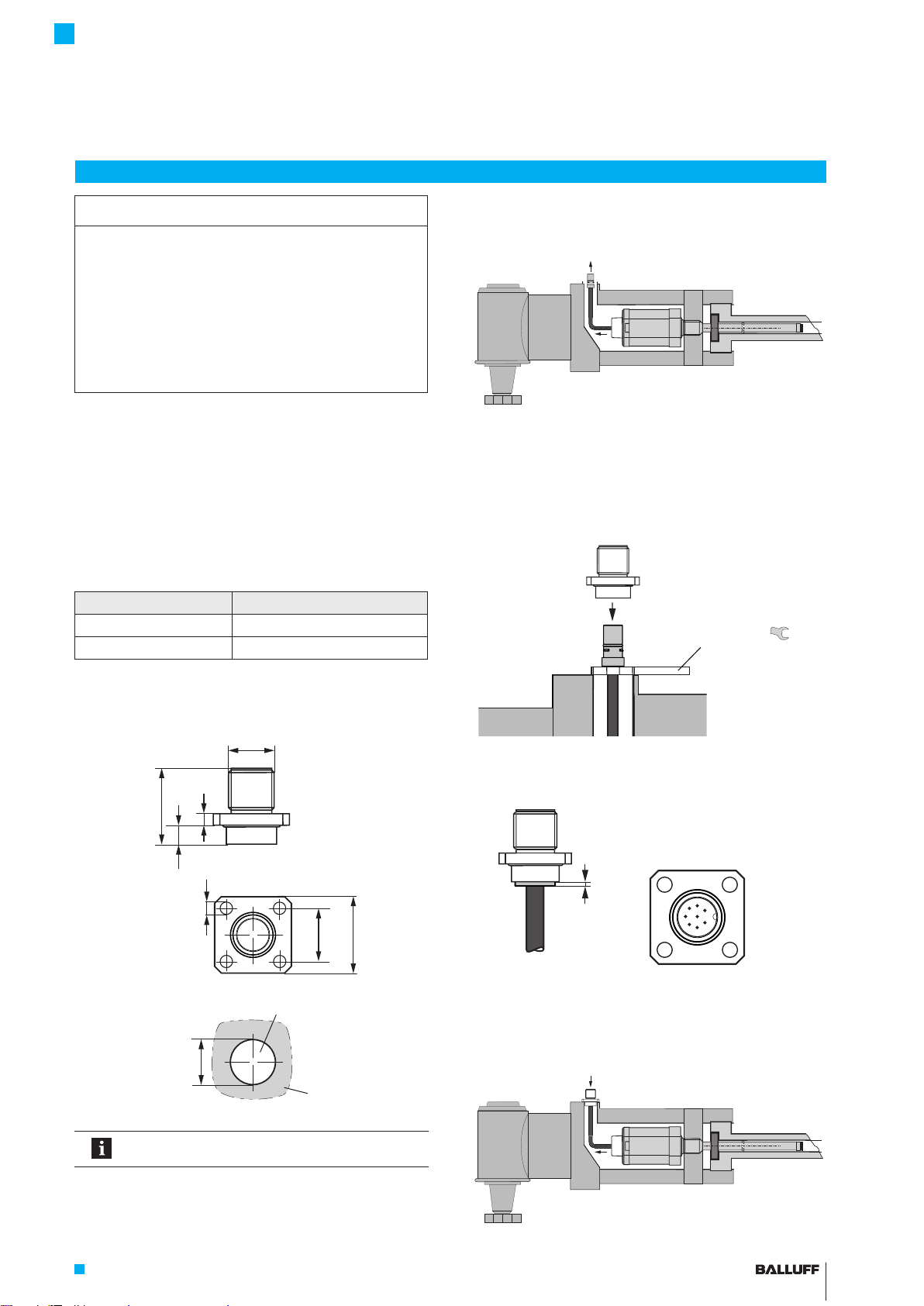

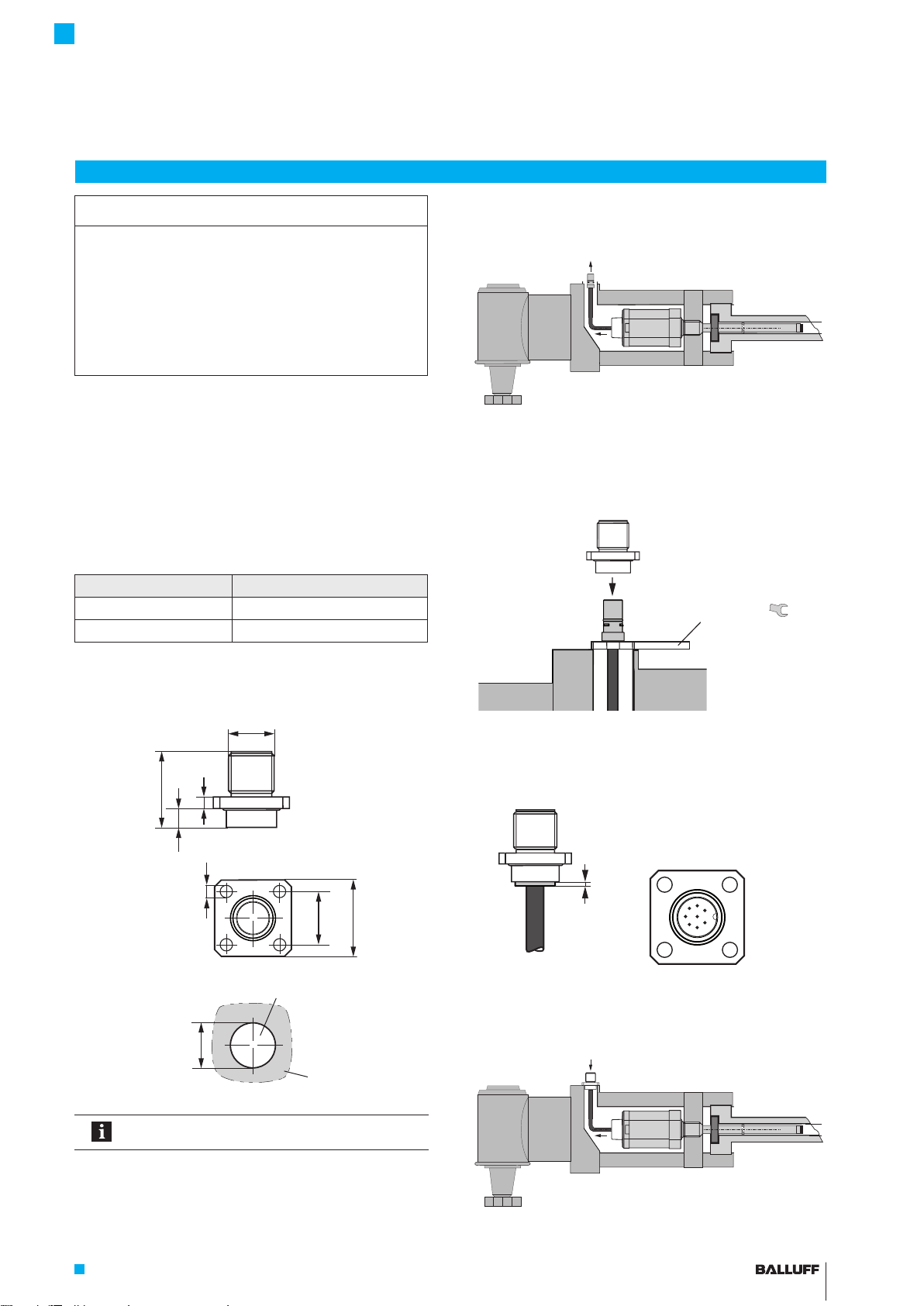

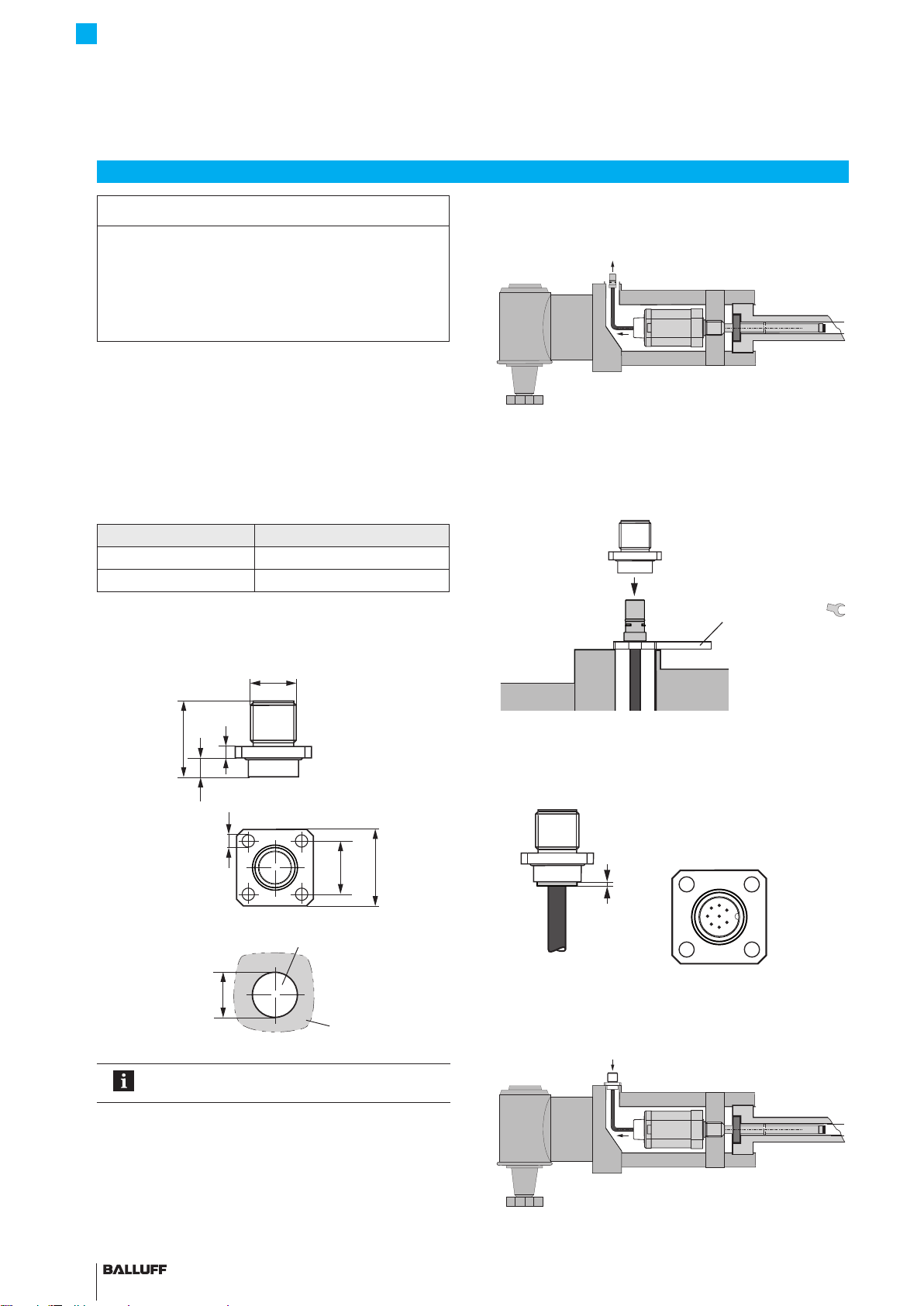

1. M12-Kontakteinsatz durch die Einbauöffnung aus dem
Zylinder herausführen.
2. Kontakteinsatz auf Gabelschlüssel SW8 abstützen,
4-Kantflansch auf den M12-Kontakteinsatz aufstecken
und mit Kraft aufdrücken bis der Einsatz hörbar verra-
stet.
In montiertem Zustand ragt der Kontakteinsatz
ca.2mm aus dem unteren Ende des 4-Kantflansches
heraus.
2
3. 4-Kantflansch mit 4 Schrauben am Hydraulikzylinder
befestigen. In eingebautem Zustand hat der Anschluss-
stecker Schutzart IP67.
4-Kantflansch
M12-Kontakteinsatz
Einbau
Einbauöffnung
Draufsicht
Hydraulikzylinder
Gabelschlüssel SW8
deutsch 2
BTL7-S5 __ (B)-M ____ -A/B/Y/Z(8)-SA360-KA __ -ZA10
Micropulse Wegaufnehmer - Bauform Stab

Nr. 889473 DE .G15; Änderungen vorbehalten. Ersetzt Ausgabe 1206.
Inbetriebnahme
GEFAHR
Unkontrollierte Systembewegungen
Bei der Inbetriebnahme und wenn die Wegmess-
einrichtung Teil eines Regelsystems ist, dessen Parame-
ter noch nicht eingestellt sind, kann das System unkon-
trollierte Bewegungen ausführen. Dadurch können
Personen gefährdet und Sachschäden verursacht
werden.
►Personen müssen sich von den Gefahrenbereichen
der Anlage fernhalten.
►Inbetriebnahme nur durch geschultes Fachpersonal.
►Sicherheitshinweise des Anlagen- oder Systemher-
stellers beachten.
1. Anschlüsse auf festen Sitz und richtige Polung prüfen.
Beschädigte Anschlüsse tauschen.
2. System einschalten.
3. Messwerte und einstellbare Parameter prüfen
(insbesondere nach dem Austausch des Wegaufneh-
mers oder der Reparatur durch den Hersteller).
Gegebenenfalls den Wegaufnehmer neu einstellen.
Hinweise zum Betrieb
– Funktion des Wegmesssystems und aller damit ver-
bundenen Komponenten regelmäßig überprüfen.
– Bei Funktionsstörungen das Wegmesssystem außer
Betrieb nehmen.
– Anlage gegen unbefugte Benutzung sichern.
Die zugesicherten EMV-Eigenschaften können
nur erreicht werden, wenn der BTL7-S...-ZA10
komplett in einem geerdeten Metallgehäuse
eingebaut wird.
Zubehör
PUR-Kabel 8-adrig, geschirmt, umspritzt
gerade BKS-S115-PU-_ _
Beispiel mit 5m:
BKS-S115-PU-05
gewinkelt BKS-S116-PU-_ _

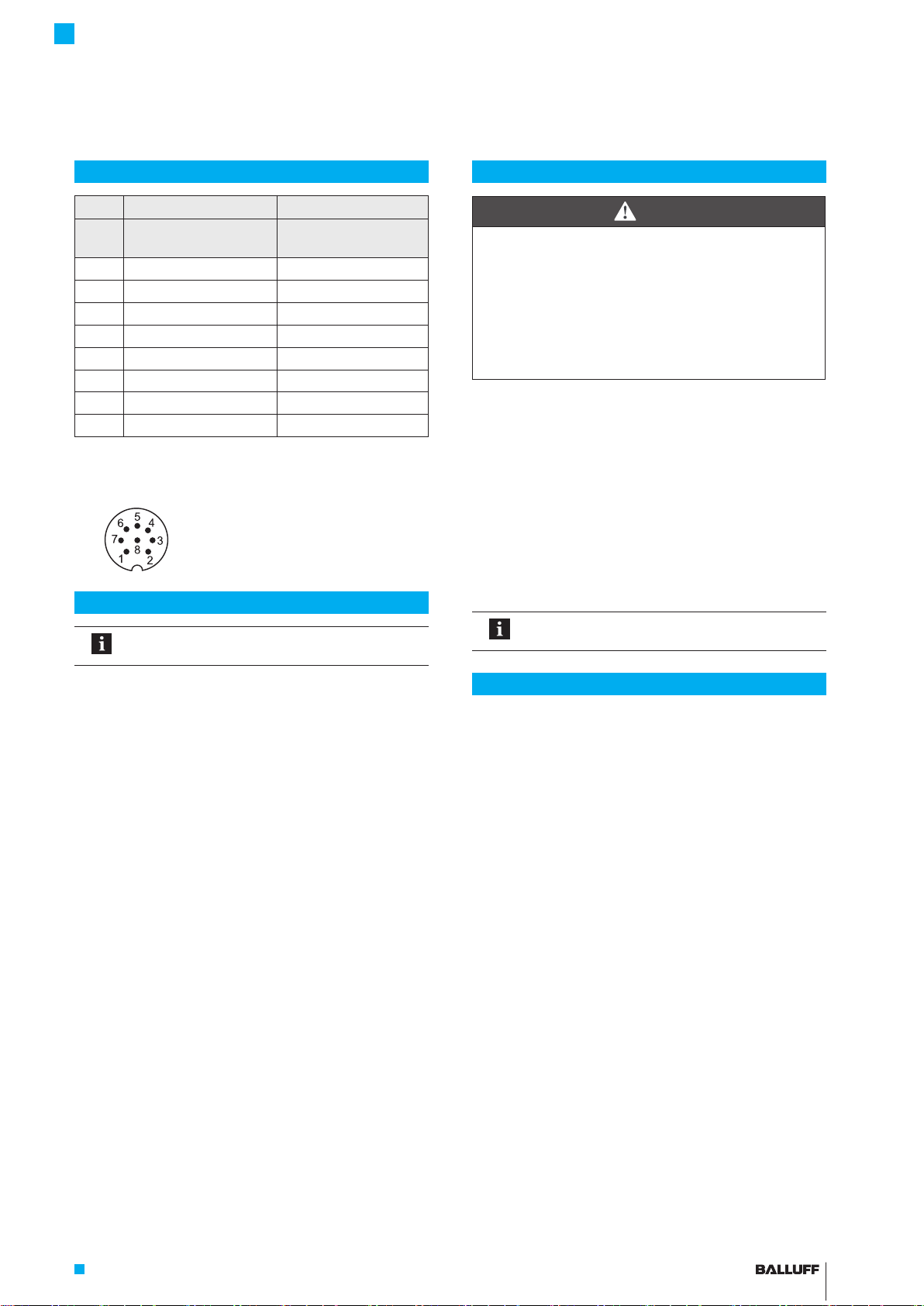

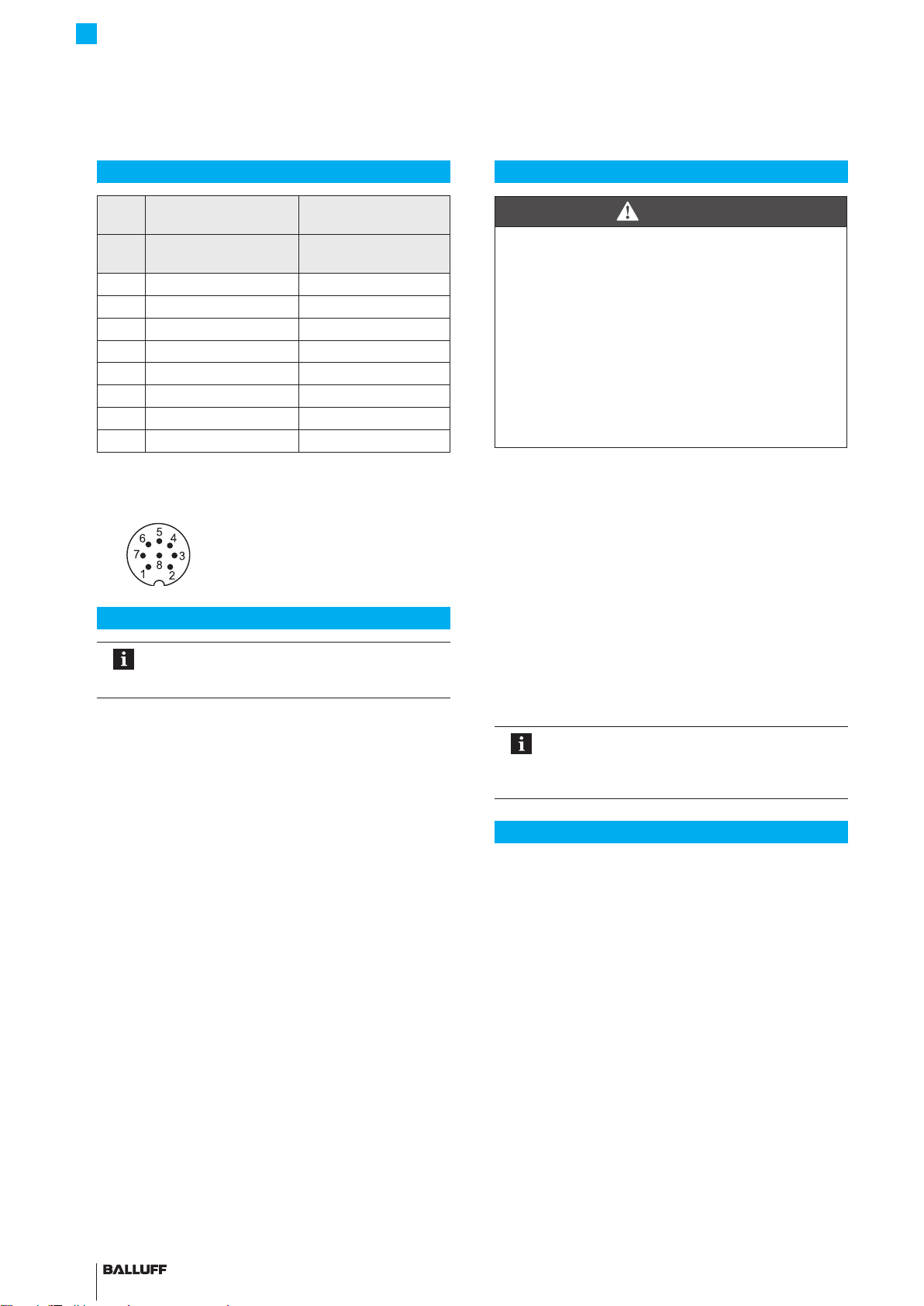

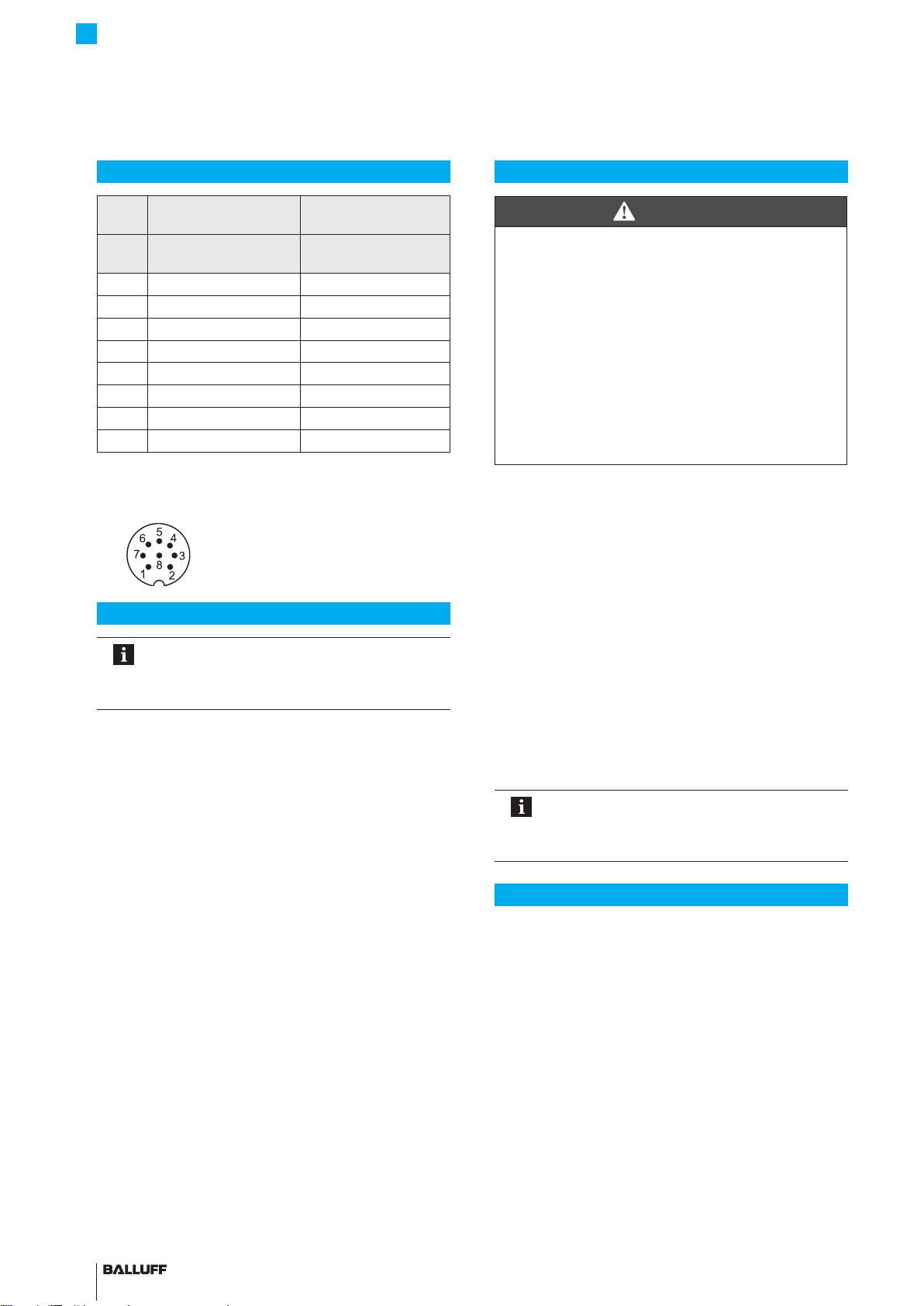

Elektrischer Anschluss
BTL7 Standard BTL7 USB-
Configurable
Pin BTL7-S5_ _-...
BTL7-S5_ _B-...
BTL7-S510-...
BTL7-S510B-...
1 +Clk +Clk
2 +Data +Data
3 –Clk –Clk
4 nicht belegt 1) La 2)
5 –Data –Data
6 GND GND
7 10 bis 30V 10 bis 30V
8 nicht belegt 1) Lb 2)
1) Nicht belegte Adern können steuerungsseitig mit GND verbunden
werden, aber nicht mit dem Schirm.
2) Kommunikationsleitung
Pinbelegung (Draufsicht auf Stecker am
Pigtail), 8-poliger Rundstecker M12
Schirmung und Kabelverlegung
Definierte Erdung!
Wegaufnehmer und Schaltschrank müssen auf
dem gleichen Erdungspotenzial liegen.
Schirmung
Zur Gewährleistung der elektromagnetischen Verträglich-
keit (EMV) sind folgende Hinweise zu beachten:
– Wegaufnehmer und Steuerung mit einem geschirmten
Kabel verbinden.
Schirmung: Geflecht aus Kupfer-Einzeldrähten, Bede-
ckung mindestens85%.
– Steckerausführung: Schirm im Steckverbinder mit dem
Steckergehäuse flächig verbinden.
Magnetfelder
Das Wegmesssystem ist ein magnetostriktives System.
Auf ausreichenden Abstand des Wegaufnehmers und des
Aufnahmezylinders zu starken externen Magnetfeldern
achten.
Kabelverlegung
Kabel zwischen Wegaufnehmer, Steuerung und Stromver-
sorgung nicht in der Nähe von Starkstromleitungen verle-
gen (induktive Einstreuungen möglich).
Kabel zugentlastet verlegen.
Biegeradius bei ortsfester Verlegung
Der Biegeradius bei fester Kabelverlegung muss mindes-
tens das Fünffache des Kabeldurchmessers betragen.
deutsch3
BTL7-S5 __ (B)-M ____ -A/B/Y/Z(8)-SA360-KA __ -ZA10
Micropulse Wegaufnehmer - Bauform Stab

www.balluff.com
Intended use
The BTL7 Micropulse Transducer, together with a machine
controller (e.g. PLC), comprises a position measuring
system. It is intended to be installed into a machine or
system. Flawless function in accordance with the
specifications in the technical data is ensured only when
using original BALLUFF accessories. Use of any other
components will void the warranty.
Opening the transducer or non-approved use are not
permitted and will result in the loss of warranty and liability
claims against the manufacturer.
General safety notes
Installation and startup may only be performed by
trained specialists.
The operator is responsible for ensuring that local safety
regulations are observed. In particular, the operator must
take steps to ensure that a defect in the position
measuring system will not result in hazards to persons or
equipment.
If defects and unresolvable faults occur in the transducer, it
should be taken out of service and secured against
unauthorized use.
Downloading further instructions
A complete standard user's guide can be downloaded
from the Internet at www.balluff.com or requested via
e-mail from [e-mail].

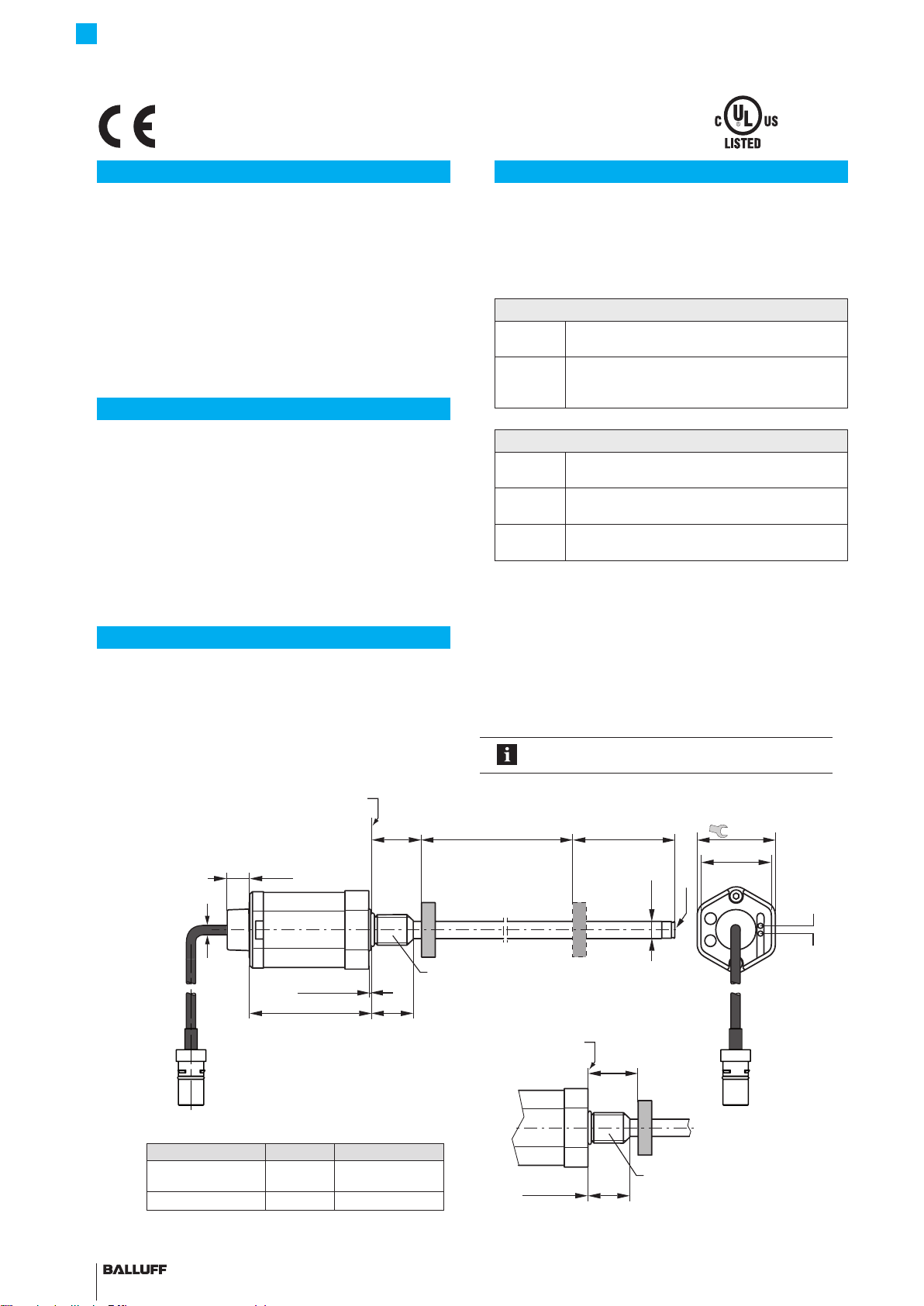

Dimensions and function
The BTL7 transducer contains the waveguide which is
protected by an outer stainless steel tube (rod). A magnet
is moved along the waveguide. This magnet is connected
to the system part whose position is to be determined.
LED1
Green Normal function
Magnet is within the limits.
Red Error
No magnet or magnet outside the limits.
LED2
Green Synchronous operation 1)
Internal measurement is synchronous to SSI query.
Off Asynchronous operation 1)
Internal measurement is asynchronous to SSI query.
Flashing
green
Programming mode
Only with BTL7-S510(B)-...
1) Asynchronous operation is reached when the external sampling rate
is >fA,max or <62.5Hz (only with BTL7-S5__B-...).
The CE Mark verifies that our products
meet the requirements of the current
EMC Directive.
File no.
E227256
BTL7-S5 __ (B)-M ____ -A/B/Y/Z(8)-SA360-KA __ -ZA10
Micropulse Transducer - Rod Style
0.5 Ø 25
71 25
60
Ø D1
G
45
46
13.5
71 25
Ø 4.4
BTL7...SA360-KA_ _-ZA10
2)
Mounting surface
Version D1 G
...-A/B/Y/Z-... 10.2mm Thread
M4x4/6deep
...-A8/B8/Y8/Z8-... 8mm No thread
2) Unusable area
3) Not included in scope of delivery
BTL7...B/Z...
Thread size
B: M18x1.5
Z: 3/4"-16UNF
A: 30-1 mm
Y: 2"-0.04"
Mounting surface
BTL7...A/Y...
Thread size
A: M18x1.5
Y: 3/4"-16UNF
B: 30-1 mm
Z: 2"-0.04"
Magnet
Nominal length =
Measuring range
2)
Damping zone
LED 1
LED 2
3)
2)
KA00,09 = 0.09 m cable length
3)
SA360 stripped
english 1

BTL7-S5 __ (B)-M ____ -A/B/Y/Z(8)-SA360-KA __ -ZA10
Micropulse Transducer - Rod Style
english2
NOTICE!
Interference in function
Improper installation can compromise the function of the
transducer and result in increased wear.
►The mounting surface of the transducer must make
full contact with the supporting surface.
►The bore must be perfectly sealed (O-ring/flat seal).
Only use the proper nut for the mounting thread. Firmly
tighten the transducer with a maximum torque of 100Nm.
If installing horizontally with nominal lengths >500mm, we
recommend tightening the rod at the end (only possible
with Ø10.2mm) or supporting it.
If installed in a hydraulic cylinder, the magnet should not
make contact with the rod. Minimum bore diameter in the
support piston:
Tube diameter Bore diameter
10.2mm At least 13mm
8mm At least 11mm
Square flange
20
5
3
M12x1
Ø 13.3
+0.10
-0.00
14
20
Ø 3.2
The square flange is included in the scope of
delivery.
Installation in hydraulic cylinders
1. Lead the M12 contact insert through the mounting hole
and out of the cylinder.
2. Support the contact insert on the 8-mm open-end
wrench. Attach the square flange onto the M12 contact
insert and press it with force until the insert audibly
engages.
When mounted, the contact insert protrudes from the
bottom of the square flange by approx. 2 mm.
2
3. Fasten the square flange to the hydraulic cylinder using
4 screws. When installed, the connector complies with
protection category IP67.
Square flange
M12 contact insert
Installation
Mounting hole
Top view
Hydraulic cylinder
8-mm open-end wrench

www.balluff.com
Startup
DANGER
Uncontrolled system movement
When starting up, if the position measuring system is
part of a closed loop system whose parameters have not
yet been set, the system may perform uncontrolled
movements. This could result in personal injury and
equipment damage.
►Persons must keep away from the system's
hazardous zones.
►Startup must be performed only by trained technical
personnel.
►Observe the safety instructions of the equipment or
system manufacturer.
1. Check connections for tightness and correct polarity.
Replace damaged connections.
2. Turn on the system.
3. Check measured values and adjustable parameters
(especially after replacing the transducer or after repair
by the manufacturer). Recalibrate the transducer, if
necessary.
Operating notes
– Check the function of the transducer and all associated
components on a regular basis.
– Take the position measuring system out of operation
whenever there is a malfunction.
– Secure the system against unauthorized use.
EMC characteristics can only be ensured if the
BTL7-S...-ZA10 is completely installed in a
grounded metal housing.
Accessories
PUR cable, 8-wire, shielded, molded
Straight BKS-S115-PU-_ _
Example with 5 m:
BKS-S115-PU-05
Angled BKS-S116-PU-_ _
Electrical connection
BTL7 standard BTL7 USB
configurable
Pin BTL7-S5_ _-...-S115
BTL7-S5_ _B-...-S115
BTL7-S510-...-S115
BTL7-S510B-...-S115
1 +Clk +Clk
2 +Data +Data
3 –Clk –Clk
4 Not used 1) La 2)
5 –Data –Data
6 GND GND
7 10 to 30V 10 to 30V
8 Not used 1) Lb 2)
1) Unassigned leads can be connected to GND on the controller
side but not to the shield.
2) Communication line
Pin assignment (view of connector pins of
pigtail), 8-pin M12 circular plug
Shielding and cable routing
Defined ground!
The transducer and the control cabinet must be
at the same ground potential.
Shielding
To ensure electromagnetic compatibility (EMC), observe
the following:
– Connect the transducer and controller using a shielded
cable.
Shielding: Copper filament braided, at least 85%
coverage.
– Connector version: Shield is internally connected to
connector housing.
Magnetic fields
The position measuring system is a magnetostrictive
system. It is important to maintain adequate distance
between the transducer cylinder and strong, external
magnetic fields.
Cable routing
Do not route the cable between the transducer, controller,
and power supply near high voltage cables (inductive stray
noise is possible).
The cable must be routed tension-free.
Bending radius for fixed cable
The bending radius for a fixed cable must be at least five
times the cable diameter.
english 3
No. 889473 EN .G15; Subject to modification. Replaces edition 1206.
BTL7-S5 __ (B)-M ____ -A/B/Y/Z(8)-SA360-KA __ -ZA10
Micropulse Transducer - Rod Style

Utilisation conforme aux prescriptions
Couplé à une commande de machine (p. ex. API), le
capteur de déplacement Micropulse BTL7 constitue un
système de mesure de déplacement. Il est monté dans
une machine ou une installation. Le bon fonctionnement
du capteur, conformément aux indications figurant dans
les caractéristiques techniques, n’est garanti qu’avec les
accessoires d’origine de BALLUFF, l’utilisation d’autres
composants entraîne la nullité de la garantie.
Tout démontage du capteur de déplacement ou toute
utilisation inappropriée est interdit et entraîne l’annulation
de la garantie et de la responsabilité du fabricant.
Généralités sur la sécurité
L’installation et la mise en service ne doivent être
effectuées que par un personnel qualifié.
Il est de la responsabilité de l’exploitant de veiller à ce
que les dispositions locales concernant la sécurité soient
respectées. L’exploitant doit en particulier prendre les
mesures nécessaires pour éviter tout danger pour les
personnes et le matériel en cas de dysfonctionnement du
système de mesure de déplacement.
En cas de dysfonctionnement et de pannes du capteur de
déplacement, celui-ci doit être mis hors service et protégé
contre toute utilisation non autorisée.
Téléchargement d’autres notices d’utilisation
Une notice d’utilisation standard détaillée est disponible
sur le site internet www.balluff.com ou sur demande par
courriel à [email protected].
Dimensions et fonction
Le capteur de déplacement BTL7 abrite le guide d’ondes,
qui est protégé par un tube en acier inoxydable. Un
capteur de position se déplace le long du guide d’ondes.
Le capteur de position est relié à l’élément de l’installation
dont la position doit être déterminée.
LED1
Vert Fonctionnement normal
Le capteur de position est dans les limites.
Rouge Erreur
Pas de capteur de position ou capteur de position
hors limites.
LED2
Vert Fonctionnement synchrone1)
La mesure interne est synchrone à l’interrogation
SSI.
Éteinte Fonctionnement asynchrone1)
La mesure interne est asynchrone à l’interrogation
SSI.
Vert
clignotant
Mode programmation
Uniquement pour BTL7-S510(B)-...
1) Le mode de fonctionnement asynchrone est atteint lorsque la
fréquence d’échantillonnage externe est >fA,max ou <62,5Hz
(uniquement pour BTL7-S5__B-...).
BTL7-S5 __ (B)-M ____ -A/B/Y/Z(8)-SA360-KA __ -ZA10
Capteur de déplacement Micropulse - Forme à tige
Avec le symbole CE, nous certifions
que nos produits répondent aux
exigences de la directive CEM actuelle.
Dossier N°
E227256
français1
0.5 Ø 25
71 25
60
Ø D1
G
45
46
13.5
71 25
Ø 4.4
BTL7...SA360-KA_ _-ZA10
2)
Surface d’appui
Version D1 G
...-A/B/Y/Z-... 10,2mm Filetage M4x4/
6de profondeur
...-A8/B8/Y8/Z8-... 8mm Sans filetage
2) Plage non exploitable
3) Non compris dans le matériel livré
BTL7...B/Z...
Dimension du filetage
B: M18x1.5
Z: 3/4"-16UNF
A: 30-1 mm
Y: 2"-0.04"
Surface d’appui
BTL7...A/Y...
Dimension du filetage
A: M18x1.5
Y: 3/4"-16UNF
B: 30-1 mm
Z: 2"-0.04"
Capteur de position
Longueur nominale =
Plage de mesure
2)
Zone d’amortissement
LED 1
LED 2
3)
2)
KA00,09 = 0,09 m de longueur de câble
3)
SA360 dénudé

www.balluff.com français 2
BTL7-S5 __ (B)-M ____ -A/B/Y/Z(8)-SA360-KA __ -ZA10
Capteur de déplacement Micropulse - Forme à tige
ATTENTION
Limitations de fonctionnement
Un montage incorrect peut limiter le bon fonctionnement
du capteur de déplacement et entraîner une usure
prématurée.
►La surface d’appui du capteur de déplacement doit
parfaitement couvrir la surface de réception.
►Le perçage doit être parfaitement étanche (joint
torique/plat).
Pour le filetage de fixation, utiliser uniquement l’écrou
approprié. Serrer le capteur de déplacement avec un
couple de 100Nm maximum.
En cas de montage horizontal avec une longueur nominale
>500mm, nous recommandons de visser (uniquement
possible pour Ø10,2mm) ou de supporter l’extrémité de
la tige.
En cas de montage dans un vérin hydraulique, le capteur
de position ne doit pas frotter contre le tube de protection.
Diamètre de perçage minimal dans le vérin de réception:
Diamètre du tube Diamètre de perçage
10,2mm minimum 13 mm
8mm minimum 11 mm
Bride carrée
20
5
3
M12x1
Ø 13.3
+0.10
-0.00
14
20
Ø 3.2
Le bride carrée est comprise dans le matériel
livré.
Montage dans un vérin hydraulique
1. Faire sortir le connecteur d’insertion M12 du vérin par
l’ouverture de montage.
2. Supporter le connecteur d’insertion à l’aide d’une clé à
fourche de 8, enficher la bride carrée sur le connecteur
d’insertion M12 et l’enfoncer en forçant jusqu’à
encliquetage audible du connecteur.
A l’état monté, le connecteur d’insertion dépasse
d’env. 2mm de l’extrémité inférieure de la bride carrée.
2
3. Fixer la bride carrée au vérin hydraulique à l’aide de
4vis. Une fois monté, le connecteur de raccordement
dispose d’une protection IP67.
Bride carrée
Connecteur
d’insertion M12
Montage
Ouverture de montage
Vue de dessus
Vérin hydraulique
Clé à fourche de 8

N° 889473 FR .G15; Sous réserve de modifications. Remplace l’édition 1206.
Mise en service
DANGER
Mouvements incontrôlés du système
Lors de la mise en service et lorsque le système de
mesure de déplacement fait partie intégrante d’un
système de régulation dont les paramètres n’ont pas
encore été réglés, des mouvements incontrôlés peuvent
survenir. De tels mouvements sont susceptibles de
causer des dommages corporels et matériels.
►Les personnes doivent se tenir à l’écart de la zone
de danger de l’installation.
►La mise en service ne doit être effectuée que par un
personnel qualifié.
►Les consignes de sécurité de l’installation ou du
fabricant doivent être respectées.
1. Vérifier la fixation et la polarité des raccordements.
Remplacer les raccordements endommagés.
2. Mettre en marche le système.
3. Vérifier les valeurs et les paramètres réglables (en
particulier après remplacement du capteur de
déplacement ou réparation par le fabricant). Le cas
échéant, procéder à un nouveau réglage du capteur de
déplacement.
Conseils d’utilisation
– Contrôler régulièrement les fonctions du système de
mesure de déplacement et de tous ses composants.
– En cas de dysfonctionnement, mettre le système hors
service.
– Protéger le système de toute utilisation non autorisée.
Les caractéristiques CEM indiquées ne peuvent
être observées que si le BTL7-S...-ZA10 est
entièrement monté dans un boîtier métallique
relié à la terre.
Accessoires
Câble PUR à 8 fils, blindé, extrudé
Droit BKS-S115-PU-_ _
Exemple avec 5m:
BKS-S115-PU-05
Coudé BKS-S116-PU-_ _
Raccordement électrique
BTL7 Standard BTL7 Configurable
par USB
Broche BTL7-S5_ _-...-S115
BTL7-S5_ _B-...-S115
BTL7-S510-...-S115
BTL7-S510B-...-S115
1+Clk +Clk
2+Data +Data
3–Clk –Clk
4 non utilisé1) La 2)
5–Data –Data
6 GND GND
7 10 à 30V 10 à 30V
8 non utilisé1) Lb 2)
1) Les conducteurs non utilisés peuvent être reliés coté commande
à la masse GND, mais pas au blindage.
2) Câble de communication
Brochage du connecteur (vue de dessus
sur le connecteur pigtail), connecteur rond
à 8pôles M12
Blindage et pose des câbles
Mise à la terre définie!
Le capteur de déplacement et l’armoire
électrique doivent être reliés au même potentiel
de mise à la terre.
Blindage
Pour garantir la compatibilité électromagnétique (CEM), les
consignes suivantes doivent être respectées:
– Le capteur de déplacement et la commande doivent
être reliés par un câble blindé : tresse de fils de cuivre,
couverture minimum 85%.
– Modèle de connecteur: relier à plat le blindage du
connecteur au boîtier de connecteur.
Champs magnétiques
Le système de mesure de déplacement est un système
magnétostrictif. Veiller à ce que le capteur de déplacement
et le vérin de réception se trouvent à une distance
suffisante de champs magnétiques externes de forte
intensité.
Pose des câbles
Ne pas poser le câble reliant le capteur de déplacement, la
commande et l’alimentation à proximité d’un câble haute
tension (possibilités de perturbations inductives).
Ne poser le câble que lorsque celui-ci est déchargé de
toute tension.
Rayon de courbure en cas de câblage fixe
En cas de câblage fixe, le rayon de courbure doit être au
moins cinq fois supérieur au diamètre du câble.
français3
BTL7-S5 __ (B)-M ____ -A/B/Y/Z(8)-SA360-KA __ -ZA10
Capteur de déplacement Micropulse - Forme à tige

www.balluff.com
Uso conforme
Il trasduttore di posizione Micropulse BTL7 costituisce
insieme a un comando macchina (per es.PLC) un sistema
di misura della corsa. Per poter essere utilizzato, il sistema
deve essere montato su un macchinario o su un impianto.
Il funzionamento corretto secondo le indicazioni dei dati
tecnici è garantito soltanto con accessori originali
BALLUFF, l'uso di altri componenti comporta l'esclusione
della responsabilità.
L'apertura o l'uso improprio del trasduttore di posizione
non sono consentiti e determinano la decadenza di
qualsiasi garanzia o responsabilità da parte della casa
produttrice.
Informazioni di sicurezza
L'installazione e la messa in funzione sono consentite
soltanto da parte di personale specializzato addestrato.
Il gestore ha la responsabilità di far rispettare le norme di
sicurezza vigenti localmente. In particolare il gestore deve
adottare provvedimenti tali da poter escludere qualsiasi
rischio per persone e cose in caso di difetti del sistema di
misura della corsa.
In caso di difetti e guasti non eliminabili del trasduttore di
posizione questo deve essere disattivato e protetto contro
l'uso non autorizzato.
Download di ulteriori istruzioni
Per il manuale d'uso standard dettagliato consultare in
Internet l'indirizzo www.balluff.com o inviare un'e-mail a
[email protected].
Dimensioni e funzionamento
Nel trasduttore di posizione BTL7 si trova la guida d'onda,
protetta da un tubo in acciaio inox. Lungo la guida d'onda
viene spostato un datore di posizione. Questo datore di
posizione è collegato al componente dell'impianto del
quale deve essere determinata la posizione.
LED1
Verde Funzionamento normale
Il datore di posizione si trova entro i limiti.
Rosso Errore
Datore di posizione assente o oltre i valori limite.
LED2
Verde Funzionamento sincrono 1)
La misurazione interna è sincronica alla richiesta
SSI.
Spento Funzionamento asincrono 1)
La misurazione interna è asincronica alla
richiesta SSI.
Verde
lampeggiante
Modalità di programmazione
Solo con BTL7-S510(B)-...
1) Il funzionamento asincrono si raggiunge se la frequenza di
scansione esterna è >fA,max oppure <62,5Hz (solo con
BTL7-S5__B-...).
Il marchio CE è la conferma che i nostri
prodotti sono conformi ai requisiti
dell'attuale Direttiva EMC.
File No.
E227256
BTL7-S5 __ (B)-M ____ -A/B/Y/Z(8)-SA360-KA __ -ZA10
Trasduttore di posizione Micropulse - versione a barra
italiano 1
0.5 Ø 25
71 25
60
Ø D1
G
45
46
13.5
71 25
Ø 4.4
BTL7...SA360-KA_ _-ZA10
2)
Superficie di appoggio
Versione D1 G
...-A/B/Y/Z-... 10,2mm Filettatura
M4x4/6 prof.
...-A8/B8/Y8/Z8-... 8mm Senza filettatura
2) Campo non utilizzabile
3) Non compreso nella fornitura
BTL7...B/Z...
Dimensione filettatura
B: M18x1.5
Z: 3/4"-16UNF
A: 30-1 mm
Y: 2"-0.04"
Superficie di appoggio
BTL7...A/Y...
Dimensione filettatura
A: M18x1.5
Y: 3/4"-16UNF
B: 30-1 mm
Z: 2"-0.04"
Datore di posizione
Lunghezza nominale =
campo di misura
2)
Zona di smorzamento
LED 1
LED 2
3)
2)
KA00,09 = lunghezza dei cavi 0,09 m
3)
SA360 spelato

BTL7-S5 __ (B)-M ____ -A/B/Y/Z(8)-SA360-KA __ -ZA10
Trasduttore di posizione Micropulse - versione a barra
ATTENZIONE
Funzionamento ostacolato
Il montaggio non corretto può ostacolare il
funzionamento del trasduttore di posizione e provocare
una maggiore usura.
►La superficie di appoggio del trasduttore di posizione
deve poggiare completamente sulla superficie di
alloggiamento.
►Il foro deve essere perfettamente chiuso a tenuta
(O-ring/guarnizione piatta).
Utilizzare esclusivamente l'apposito dado per la filettatura
di fissaggio. Serrare il trasduttore di posizione con una
coppia max. di 100 Nm.
Per il montaggio orizzontale con lunghezze nominali
>500mm si consiglia di avvitare la barra (possibile solo
con Ø10,2mm) o sostenere all'estremità.
Durante il montaggio nel cilindro idraulico il datore di
posizione non deve sfregare contro il tubo di protezione.
Diametro minimo del foro nel pistone di alloggiamento:
Diametro del tubo Diametro del foro
10,2mm almeno 13mm
8mm almeno 11mm
Flangia quadrata
20
5
3
M12x1
Ø 13.3
+0.10
-0.00
14
20
Ø 3.2
La flangia quadrata è compresa nella fornitura.
Montaggio nel cilindro idraulico
1. Fare fuoriuscire il portacontatti M12 dal cilindro
attraverso il foro di incasso.
2. Sostenere il portacontatti con una chiave a bocca
SW8, inserire la flangia quadrata sul portacontatti M12
e premere con forza fino ad avvertirne l'inserimento a
scatto.
Una volta montato, il portacontatti sporge di ca.2mm
dall'estremità inferiore della flangia quadrata.
2
3. Fissare la flangia quadrata al cilindro idraulico con 4 viti.
Il connettore di collegamento montato ha la protezione
IP67.
Flangia quadrata
Portacontatti M12
Montaggio
Apertura di montaggio
Vista in pianta
Cilindro idraulico
Chiave a bocca SW8
italiano2

www.balluff.com
Messa in funzione
PERICOLO
Movimenti incontrollati del sistema
Durante la messa in funzione e se il dispositivo di misura
della corsa fa parte di un sistema di regolazione i cui
parametri non sono ancora stati impostati, il sistema può
eseguire movimenti incontrollati. Ciò potrebbe causare
pericolo per le persone e danni materiali.
►Le persone devono stare lontane dalle aree
pericolose dell'impianto.
►La messa in funzione deve essere effettuata soltanto
da personale specializzato e addestrato.
►Rispettare le avvertenze di sicurezza del produttore
dell'impianto o del sistema.
1. Controllare che i collegamenti siano fissati saldamente
e che la loro polarità sia corretta. Sostituire i
collegamenti danneggiati.
2. Attivare il sistema.
3. Controllare i valori misurati e i parametri regolabili (in
particolare dopo la sostituzione del trasduttore di
posizione o la riparazione da parte della casa
produttrice). Eventualmente regolare nuovamente il
trasduttore di posizione.
Avvertenze per il funzionamento
– Controllare periodicamente il funzionamento del sistema di
misura della corsa e di tutti i componenti ad esso collegati.
– In caso di anomalie di funzionamento disattivare il
sistema di misura della corsa.
– Proteggere l'impianto da un uso non autorizzato.
Le caratteristiche CEM garantite possono
essere raggiunte solo se il BTL7-S...-ZA10 viene
montato completamente in una custodia di
metallo.
Accessori
Cavo PUR a 8 fili, schermato, incorporato
Diritto BKS-S115-PU-_ _
Esempio con 5m:
BKS-S115-PU-05
Angolo BKS-S116-PU-_ _
Collegamento elettrico
BTL7 Standard BTL7 a
configurazione USB
Pin BTL7-S5_ _-...-S115
BTL7-S5_ _B-...-S115
BTL7-S510-...-S115
BTL7-S510B-...-S115
1 +Clk +Clk
2 +Data +Data
3 –Clk –Clk
4 non utilizzato 1) La 2)
5 –Data –Data
6 GND GND
7 da 10 a 30 V da 10 a 30 V
8 non utilizzato 1) Lb 2)
1) I fili non utilizzati possono essere collegati con GND lato controllo,
ma non con la schermatura.
2) Linea di comunicazione
Piedinatura (vista in pianta del connettore
sul pigtail), connettore circolare M12 a
8poli
Schermatura e posa dei cavi
Messa a terra definita!
Il trasduttore di posizione e l'armadio elettrico
devono trovarsi sullo stesso potenziale di terra.
Schermatura
Per garantire la compatibilità elettromagnetica (CEM) è
necessario rispettare le seguenti avvertenze:
– Collegare il trasduttore di posizione e il comando con
un cavo schermato.
Schermatura: treccia di fili di rame singoli, copertura
minima85%.
– Esecuzione del connettore: collegare la schermatura
nel connettore con il corpo del connettore sull'intera
superficie.
Campi magnetici
Il sistema di misura della corsa è un sistema
magnetostrittivo. Mantenere una distanza sufficiente del
trasduttore di posizione e del cilindro sul quale è montato
dai campi magnetici esterni intensi.
Posa dei cavi
Non posare i cavi fra il trasduttore di posizione, il comando
e l'alimentazione elettrica in prossimità di linee ad alta
tensione (sono possibili interferenze induttive).
Posare il cavo senza tensione.
Raggio di curvatura con posa fissa
Il raggio di curvatura con posa fissa del cavo deve essere
almeno cinque volte il diametro del cavo.
BTL7-S5 __ (B)-M ____ -A/B/Y/Z(8)-SA360-KA __ -ZA10
Trasduttore di posizione Micropulse - versione a barra
italiano 3
No. 889473 IT .G15; Con riserva di apportare modifiche. Sostituisce l’edizione 1206.

Uso debido
El transductor de desplazamiento Micropulse BTL7 forma
un sistema de medición de desplazamiento junto con un
control de máquina (por ejemplo, PLC). Se monta en una
máquina o instalación para su uso. El funcionamiento
óptimo según las indicaciones que figuran en los datos
técnicos sólo se garantiza con accesorios originales de
BALLUFF; el uso de otros componentes provoca la
exoneración de responsabilidad.
No se permite la apertura del transductor de
desplazamiento o un uso indebido. Ambas infracciones
provocan la pérdida de los derechos de garantía y de
exigencia de responsabilidades ante el fabricante.
Generalidades sobre la seguridad
La instalación y la puesta en servicio sólo se permiten
a personal técnico cualificado.
El explotador es responsable de respetar las normas de
seguridad locales vigentes. En particular, el explotador
debe adoptar medidas destinadas a evitar peligros para
las personas y daños materiales si se produce algún
defecto en el sistema de medición de desplazamiento.
En caso de defectos y fallos no reparables en el
transductor de desplazamiento, éste se debe poner fuera
de servicio e impedir cualquier uso no autorizado.
Descarga de otros manuales
Usted obtendrá un manual de instrucciones estándar
detallado en la página de Internet www.balluff.com o por
correo electrónico escribiendo a [email protected].

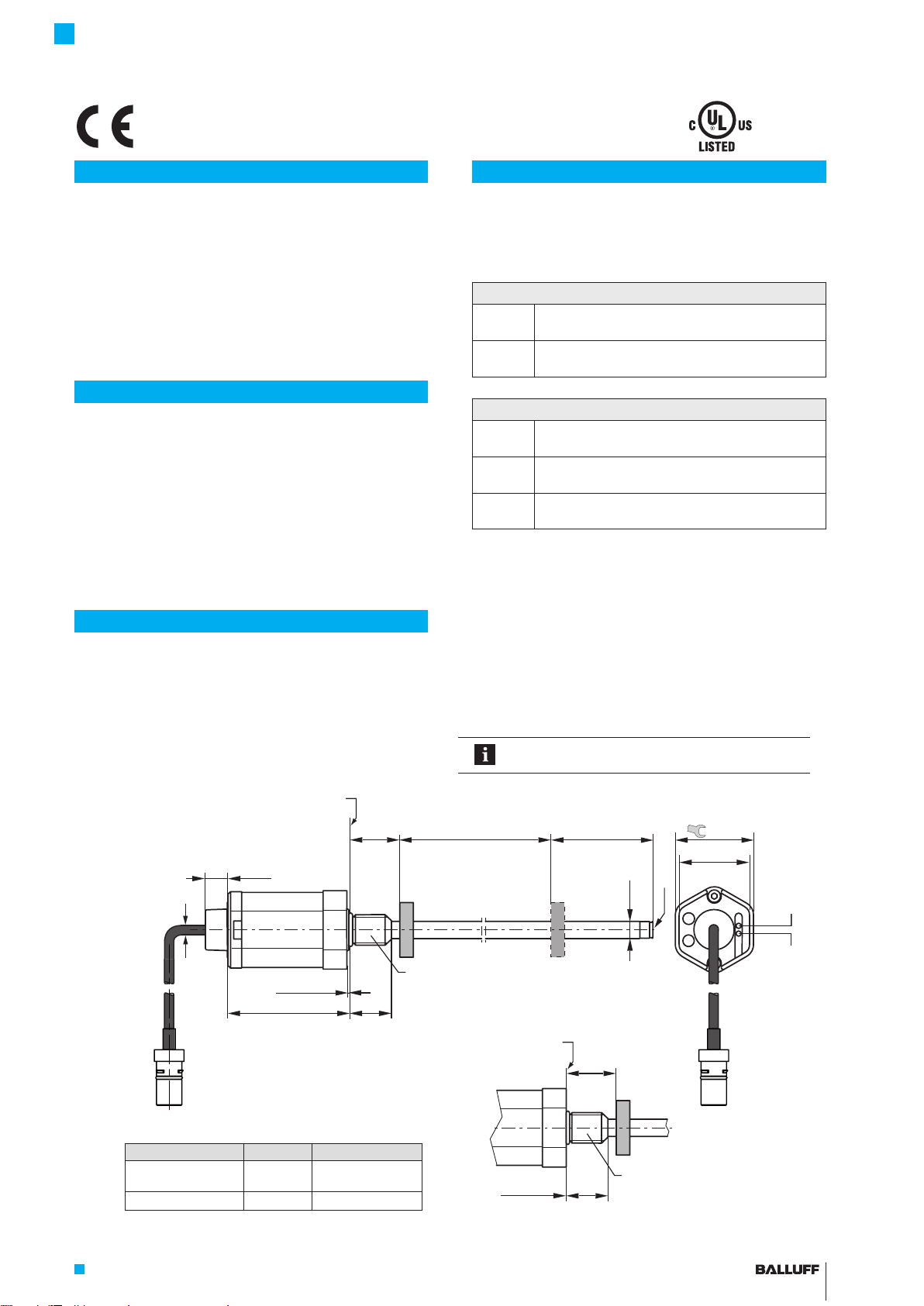

Dimensiones y funcionamiento
En el transductor de desplazamiento BTL7 se encuentra el
guíaondas, protegido mediante un tubo de acero
inoxidable. A lo largo del guíaondas se mueve un sensor
de posición. Este sensor de posición está unido con el
componente de la instalación cuya posición se desea
determinar.
LED1
Verde Funcionamiento normal
El sensor de posición se encuentra dentro de la
zona medible.
Rojo Error
No hay ningún sensor o el sensor de posición está
fuera de los límites.
LED2
Verde Servicio sincrónico 1)
La medición interna es sincrónica a la consulta
SSI.
OFF Servicio asincrónico 1)
La medición interna es asincrónica a la consulta
SSI.
Verde
intermitente
Modo de programación
Sólo con BTL7-S510(B)-...
1) El servicio asincrónico se consigue cuando la frecuencia de
exploración externa es >fA,máx. o <62,5Hz (sólo con
BTL7-S5__B-...).
BTL7-S5 __ (B)-M ____ -A/B/Y/Z(8)-SA360-KA __ -ZA10
Transductor de desplazamiento Micropulse - forma constructiva de varilla
Con el marcado CE confirmamos que nuestros
productos cumplen con los requerimientos
dela directiva CEM actual.
File No.
E227256
español1
0.5 Ø 25
71 25
60
Ø D1
G
45
46
13.5
71 25
Ø 4.4
BTL7...SA360-KA_ _-ZA10
2)
Superficie de contacto
Versión D1 G
...-A/B/Y/Z-... 10,2mm Rosca
M4x4/6de prof.
...-A8/B8/Y8/Z8-... 8mm Sin rosca
2) Zona no aprovechable
3) No se incluye en el suministro
BTL7...B/Z...
Tamaño de rosca
B: M18x1.5
Z: 3/4"-16UNF
A: 30-1 mm
Y: 2"-0.04"
Superficie de contacto
BTL7...A/Y...
Tamaño de rosca
A: M18x1.5
Y: 3/4"-16UNF
B: 30-1 mm
Z: 2"-0.04"
Sensor de posición
Longitud nominal =
zona medible
2)
Zona de amortiguación
LED 1
LED 2
3)
2)
KA00,09 = 0,09 m de longitud de cable
3)
SA360 pelado

www.balluff.com español 2
ATENCIÓN
Merma del funcionamiento
Un montaje indebido puede mermar el funcionamiento
del transductor de desplazamiento y causar un mayor
desgaste.
►La superficie de contacto del transductor de
desplazamiento debe coincidir completamente con
la superficie de alojamiento.
►El orificio debe estar perfectamente hermetizado
(junta tórica/junta plana).
Utilice sólo la tuerca adecuada para la rosca de fijación.
Atornille el transductor de desplazamiento con un par
máx.de100Nm.
En el montaje horizontal con longitudes nominales
>500mm, recomendamos atornillar (sólo posible con
Ø10,2mm) o apoyar la varilla en el extremo.
En el montaje en un cilindro hidráulico, el sensor de
posición no debe rozar el tubo de protección. Diámetro
mínimo del orificio en el pistón de alojamiento:
Diámetro de tubo Diámetro de orificio
10,2mm mínimo 13mm
8mm mínimo 11mm
Brida cuadrada
20
5
3
M12x1
Ø 13.3
+0.10
-0.00
14
20
Ø 3.2
La brida cuadrada está incluida en el suministro.
Montaje en el cilindro hidráulico
1. Sacar el inserto de contacto M12 del cilindro a través
de la abertura de montaje.
2. Sujetar el inserto de contacto con una llave de ancho
8, insertar la brida cuadrada en el inserto de contacto
M12 y presionar con fuerza hasta que el inserto
encastre de forma audible.
Una vez montado, el inserto sobresale aprox. 2 mm
por el extremo inferior de la brida cuadrada.
2
3. Con 4 tornillos, fijar la brida cuadrada al cilindro
hidráulico. Cuando el conjunto está montado, el
enchufe de conexión tiene un grado de protección
IP67.
Brida cuadrada
Inserto de
contacto M12
Montaje
Abertura de montaje
Vista desde arriba
Cilindro hidráulico
Llave de ancho 8
BTL7-S5 __ (B)-M ____ -A/B/Y/Z(8)-SA360-KA __ -ZA10
Transductor de desplazamiento Micropulse - forma constructiva de varilla

Puesta en servicio
PELIGRO
Movimientos incontrolados del sistema
El sistema puede realizar movimientos incontrolados
durante la puesta en servicio y si el dispositivo de
medición de desplazamiento forma parte de un sistema
de regulación cuyos parámetros todavía no se han
configurado. Con ello se puede poner en peligro a las
personas y causar daños materiales.
►Las personas se deben mantener alejadas de las
zonas de peligro de la instalación.
►Puesta en servicio sólo por personal técnico
cualificado.
►Tenga en cuenta las indicaciones de seguridad del
fabricante de la instalación o sistema.
1. Compruebe que las conexiones estén asentadas
firmemente y tengan la polaridad correcta. Sustituya
las conexiones dañadas.
2. Conecte el sistema.
3. Compruebe los valores de medición y los parámetros
ajustables (sobre todo después de sustituir el transductor
de desplazamiento o de repararlo el fabricante). Dado el
caso, reajuste el transductor de desplazamiento.
Indicaciones sobre el servicio
– Compruebe periódicamente el funcionamiento del
sistema de medición de desplazamiento y todos los
componentes relacionados.
– Si se producen fallos de funcionamiento, ponga fuera
de servicio el sistema de medición de desplazamiento.
– Asegure la instalación contra cualquier uso no
autorizado.
Las propiedades CEM garantizadas sólo
pueden alcanzarse si el BTL7-S...-ZA10 se
monta por completo en una carcasa metálica
puesta a tierra.
Accesorios
Cable PUR, 8 conductores, blindado, revestido
recto BKS-S115-PU-_ _
Ejemplo con 5m:
BKS-S115-PU-05
acodado BKS-S116-PU-_ _

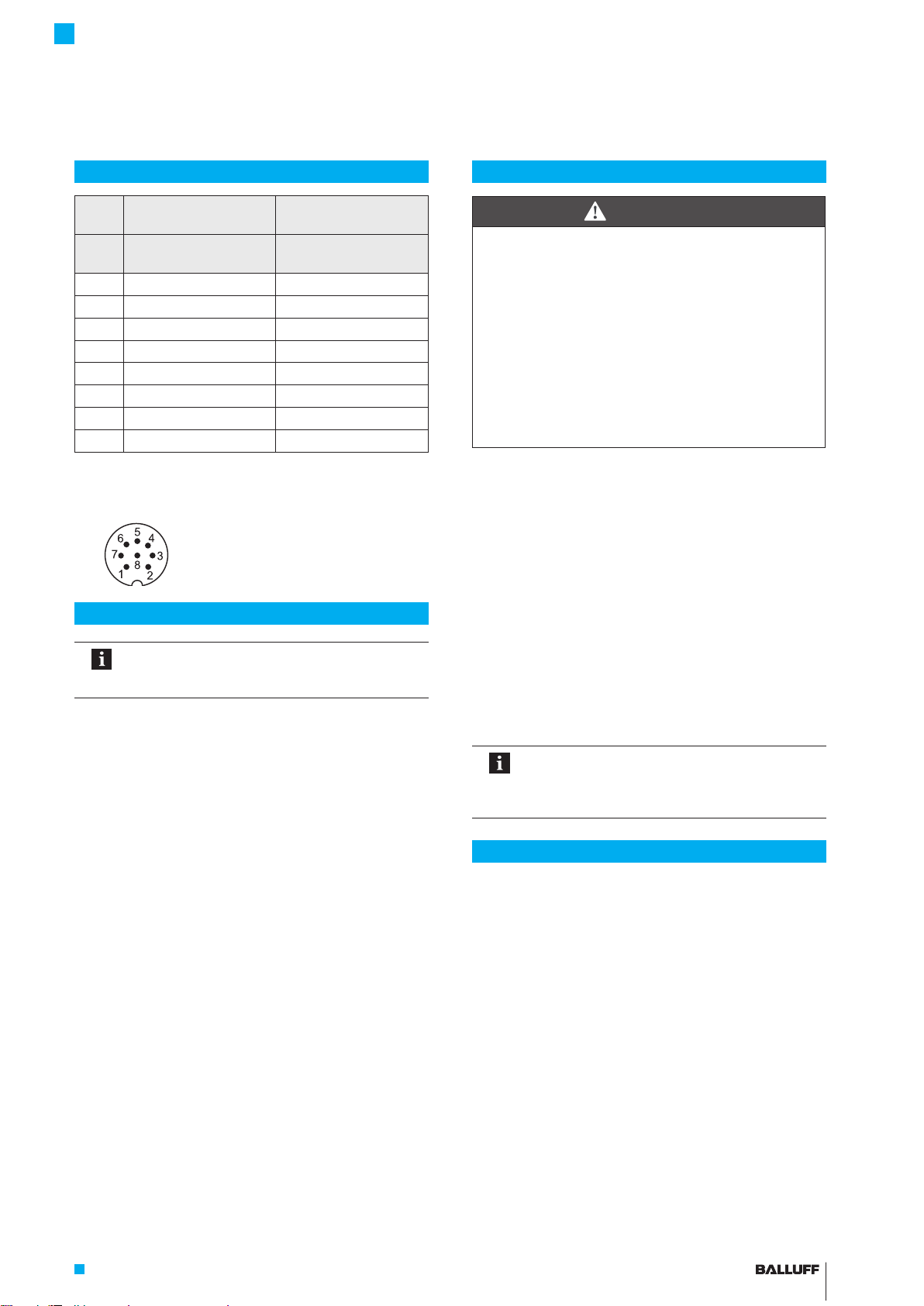

Conexión eléctrica
BTL7 estándar BTL7 configurable
por USB
Pin BTL7-S5_ _-...-S115
BTL7-S5_ _B-...-S115
BTL7-S510-...-S115
BTL7-S510B-...-S115
1 +Clk +Clk
2 +Data +Data
3 –Clk –Clk
4 no utilizado 1) La 2)
5 –Data –Data
6 GND GND
7 de 10 a 30V de 10 a 30V
8 no utilizado 1) Lb 2)
1) Los conductores no utilizados se pueden conectar en el lado del
control con GND, pero no con el blindaje.
2) Línea de comunicación
Asignación de pines (vista desde arriba del
conector en el pigtail), conector cilíndrico
M12 de 8 polos
Blindaje y tendido de cables
Puesta a tierra definida
El transductor de desplazamiento y el armario
eléctrico deben estar a idéntico potencial de
puesta a tierra.
Blindaje
Para garantizar la compatibilidad electromagnética (CEM),
se deben tener en cuenta las siguientes indicaciones:
– Conecte el transductor de desplazamiento y el control
con un cable blindado. Blindaje: malla de hilos
individuales de cobre, cobertura mínima del85%.
– Ejecución de conector: conecte superficialmente el
blindaje en el conector con la carcasa del mismo.
Campos magnéticos
El sistema de medición de desplazamiento es un sistema
magnetostrictivo. Preste atención a que exista suficiente
distancia entre el transductor de desplazamiento y el cilindro
de alojamiento y campos magnéticos externos intensos.
Tendido de cables
No tienda los cables entre el transductor de
desplazamiento, el control y la alimentación de corriente
cerca de líneas de alta tensión (posibilidad de
perturbaciones inductivas).
Tienda los cables descargados de tracción.
Radio de flexión con tendido fijo
El radio de flexión con tendido de cable fijo debe ser como
mínimo cinco veces el diámetro del cable.
BTL7-S5 __ (B)-M ____ -A/B/Y/Z(8)-SA360-KA __ -ZA10
Transductor de desplazamiento Micropulse - forma constructiva de varilla
español3
N° 889473 ES .G15; reservado el derecho a modificaciones. Sustituye a la edición 1206.

www.balluff.com 1
BTL7-S5 __ (B)-M ____ -A/B/Y/Z(8)-SA360-KA __ -ZA10
微脉冲位移传感器 – 杆状结构
使用规定
BTL7 外置式微脉冲位感器与设备控制器（例如PLC）组
成使用规定一套行程测量系统。通常在使用过程中将其集
成于设备或系统内部。依据技术资料的说明，我们仅对使
用 BALLUFF 原装配件的情况下提供质量保证，若使用任
何其他的零部件都可能会使质量保证失效。
绝不允许私自打开或不按规定使用位移传感器，否则将会
失去制造商所提供的质量保证并影响到产品的可靠性。
安全概述
设备的安装和调试仅允许由接受过培训的专业人员执行。
使用者有责任遵守当地实行的安全规定。特别在位移测量
系统出现故障的情况下，使用者必须采取必要措施，防止
出现人员伤害和财产损失。
在位移传感器出现损坏或不可修复的故障情况下，必须立
即停止运行，并防止擅自使用。
下载详细说明书
请登录我们公司网站 www.balluff.com 获取详细的标准
操作说明书，或通过电子邮件向我们索取。邮箱地址为
[email protected]。
尺寸与功能
波导管位于位移传感器BTL7中，外面套有不锈钢管，起
保护作用。定位磁块沿波导管运动。位置指示器连在装置
组件上，必须确定好装置组件的位置。
LED 1
绿色 功能正常
定位磁块在范围内。
红色 故障
无位置指示器或位置指示器在测量范围以外。
LED 2
绿色 同步运行 1)
内部测量与 SSI 请求同步。
断开 异步运行 1)
内部测量与 SSI 请求异步。
闪绿光 编程模式
仅在 BTL7-S510(B)-... 中
1) 当外部的取样频率 > fA 最大或 < 62.5 Hz 时，将达到异步运行
（仅在 BTL7-S5_ _B-... 中）。
0.5 Ø 25
71 25
60
Ø D1
G
45
46
13.5
71 25
Ø 4.4
BTL7...SA360-KA_ _-ZA10
2)
设备平面
规格 D1 G
...-A/B/Y/Z-... 10.2 mm 螺纹 M4x4/
6 深度
...-A8/B8/Y8/Z8-... 8 mm 无螺纹
2) 无效区
3) 不包含在供货范围之内
BTL7...B/Z...
螺纹尺寸
B: M18x1.5
Z: 3/4"-16UNF
A: 30-1 mm
Y: 2"-0.04"
设备平面
BTL7...A/Y...
螺纹尺寸
A: M18x1.5
Y: 3/4"-16UNF
B: 30-1 mm
Z: 2"-0.04"
位置指示器
额定长度 =
测量范围
2)
缓冲区
LED 1
LED 2
3)
2)
此 CE 标志证明，我方产品符合当前 EMV 指
令的要求。
文件编号
E227256
KA00.09 = 0.09 m 电缆长度
3)
SA360 已剥皮
中文

2
BTL7-S5 __ (B)-M ____ -A/B/Y/Z(8)-SA360-KA __ -ZA10
微脉冲位移传感器 – 杆状结构
注意
功能故障
错误的安装将会导致位移传感器的功能受到影响，并可
能加大设备损坏。
►位移传感器的装置表面必须完全置于传感接收器的
平面上。
►钻孔必须完全密封（环形/平面密封）。
请使用与固定螺纹相匹配的螺母。最大可用100Nm的扭力
矩紧固位移传感器。
在水平安装净长度超过 500 mm 的杆时，我们建议在将杆
的尾端用螺丝把它固定（直径为 Ø 10.2 mm 才可能）或
让它支撑起来。
当装入液压气缸时，位置指示器不得在保护管上滑动。吸
液瓶中最小孔径：
管径 孔径
10.2 mm 至少13 mm
8 mm 至少 11 mm
4 角法兰盘
20
5
3
M12x1
Ø 13.3
+0.10
-0.00
14
20
Ø 3.2
4 角法兰盘不包含在供货范围之内
液压气缸中的安装
1. 将 M 12-嵌入件穿过安装孔从液压汽缸中出来。
2. 将嵌入件支承在 SW 8 型开口扳手上，将 4 边法兰插
接在 M 12 嵌入件上并用力按压，直至嵌入件发出锁定
声音。
在装配完毕的状态下嵌入件从 4 边法兰的下端突出大
约 2 mm。
2
3. 将 4 角法兰用 4 个螺丝固定在液压汽缸上。在安装状
态下有连接插头，防护级 IP67。
4 角法兰盘
M12-接合部件
安装
安装孔
平面图
液压气缸
开口扳手 SW 8
中文

www.balluff.com 3
BTL7-S5 __ (B)-M ____ -A/B/Y/Z(8)-SA360-KA __ -ZA10
微脉冲位移传感器 – 杆状结构
中文
编号 889473 ZH . G15；保留修改权利。 替代了版本 1206。
调试运行
危险
系统运动不受控制
在调试运行过程中，如果位移测量 装置为控制系统的一
部分，而控制系统的参数还未设置，那么可能导致本系
统运动不受控制。从而可能造成人员伤害或财产损失。
►因此相关人员必须远离设备的危险区域。
►仅允许由已受培训的专业人员进行设备的调试运
行。
►请务必遵守设备或系统制造商的安全说明。
1. 检查固定插座上的接口和电极是否正确。更换破损接
口。
2. 接通系统。
3. 检查测量值和设置的参数（特别是在由制造商更换位
移传感器或维修之后）。如若可能仍需重新设置位移
传感器。
运行说明
– 请定期检验位移传感器及所有连接元件的功能。
– 位移测量系统如出现功能故障请立即停止运行。
– 防止未经授权使用本设备。
只有 BTL7-S...-ZA10 完全安装在一个接地金属
盒中，才能确保达到 EMV 指标。
配件
PUR 线缆 8 芯，屏蔽、注塑包封
直型 BKS-S115-PU-_ _
示例 5 m：
BKS-S115-PU-05
弯型 BKS-S116-PU-_ _
电子接口
BTL7 标准 BTL7 可配置 USB
针脚 BTL7-S5_ _-...
BTL7-S5_ _B-...
BTL7-S510-...
BTL7-S510B-...
1 +Clk +Clk
2+Data +Data
3–Clk –Clk
4 未分配 1) La 2)
5 –Data –Data
6 GND GND
710 至 30 V 10 至 30 V
8 未分配 1) Lb 2)
1) 未分配的芯线可与控制器的地线连接，但不允许与屏蔽装置连
接。
2) 通讯电缆
插脚分配图（从尾纤上插头方向看），
8 脚圆插头 M12
屏蔽与布线
接地的定义！
位移传感器和配电柜接地必须处于等电势。
屏蔽
为确保电磁兼容性（EMC）请务必遵守下列说明：
– 位移传感器与控制器采用电磁屏蔽电缆连接。
屏蔽：单根铜质金属线制成的编制网，至少覆盖 85 %
的面积。
– 插头规格：屏蔽装置从内部与插头外壳连接。
磁场
本位置测量系统为一种磁性测量系统。请务必注意位移传
感器与外部强磁场保持足够的距离。
布线
位移传感器、控制器和电源之间的电缆不允许靠近强电流
导线安装（可能产生干扰）。
电缆必须无张力安装。
静态布线的弯曲半径
固定布线的弯曲半径必须保持五倍以上的电缆直径。

889473/G15
www.balluff.com
Headquarters
Germany
Balluff GmbH
Schurwaldstrasse 9
73765 Neuhausen a.d.F.
Phone + 49 7158 173-0
Fax [phone]
[e-mail]
Global Service Center
Germany
Balluff GmbH
Schurwaldstrasse 9
73765 Neuhausen a.d.F.
Phone [phone]
Fax [phone]
[email protected]
US Service Center
USA
Balluff Inc.
8125 Holton Drive
Florence, KY 41042
Phone [phone]
Toll-free 1-800-543-8390
Fax [phone]
[email protected]
CN Service Center
China
Balluff (Shanghai) trading Co., ltd.
Room 1006, Pujian Rd. 145.
Shanghai, 200127, P.R. China
Phone [phone]
Fax [phone]
[email protected]
