Balluff BTL6-A500/B50 M Series User manual

BTL6-A500/B50 _ -M _ _ _ _ -E2/E28-KA _ _/LA _ _-ZA0 _
deutsch Kurzanleitung
english Condensed guide
français Notice résumée
italiano Istruzioni brevi
español Instrucciones breves
中文 简明指南

Bestimmungsgemäße Verwendung
Der Micropulse Wegaufnehmer BTL6 bildet zusammen
mit einer Maschinensteuerung (z. B. SPS) ein Wegmess-
system. Er wird zu seiner Verwendung in eine Maschine
oder Anlage eingebaut. Die einwandfreie Funktion gemäß
den Angaben in den technischen Daten wird nur mit
original BALLUFF-Zubehör zugesichert, die Verwendung
anderer Komponenten bewirkt Haftungsausschluss.
Das Öffnen des Wegaufnehmers oder eine nicht bestim-
mungsgemäße Verwendung sind nicht zulässig und führen
zum Verlust von Gewährleistungs- und Haftungsansprü-
chen gegenüber dem Hersteller.
Allgemeines zur Sicherheit
Die Installation und die Inbetriebnahme sind nur durch
geschultes Fachpersonal zulässig.
Der Betreiber hat die Verantwortung, dass die örtlich
geltenden Sicherheitsvorschriften eingehalten werden.
Insbesondere muss der Betreiber Maßnahmen treffen,
dass bei einem Defekt des Wegmesssystems keine
Gefahren für Personen und Sachen entstehen können.
Bei Defekten und nicht behebbaren Störungen des Weg-
aufnehmers ist dieser außer Betrieb zu nehmen und
gegen unbefugte Benutzung zu sichern.
Abmessungen und Funktion
Im Wegaufnehmer befindet sich der Wellenleiter. Entlang
des Wellenleiters wird ein Positionsgeber bewegt. Dieser
Positionsgeber definiert die zu messende Position auf
dem Wellenleiter.
Download weiterer Anleitungen
Eine ausführliche Bedienungsanleitung erhalten Sie im
Internet unter www.balluff.com/downloads-btl6 oder
per E-Mail bei [email protected].
Die Standardnormen bzw. zusätzliche Normen
und Verträglichkeitsprüfungen des BTL6 ent-
nehmen Sie der Betriebsanleitung.

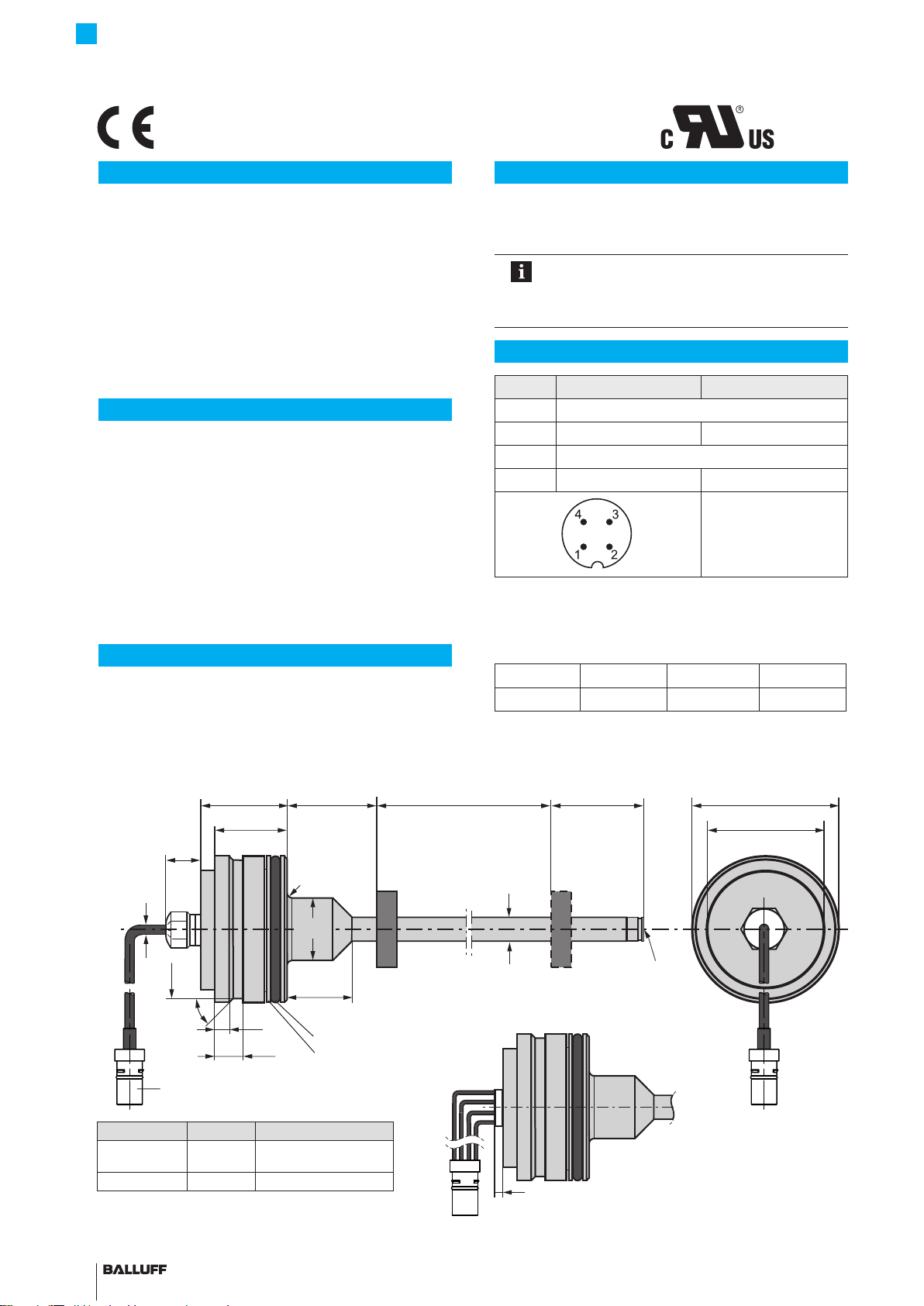

Elektrischer Anschluss
Pin -ZA0N -ZA0R
1 10 bis 30 V
2 nicht belegt 1) Ausgangssignal
3 GND 2)
4 Ausgangssignal nicht belegt 1)
Pinbelegung (Draufsicht
auf Stecker), 4-poliger
Rundstecker M12
1) Nicht belegte Adern können steuerungsseitig mit GND verbunden
werden, aber nicht mit dem Schirm.
2) Bezugspotenzial für Versorgungsspannung und EMV-GND.
Ausgangssignal
BTL6-A500 BTL6-B500 BTL6-B502 BTL6-B503
0...10 V 0...5 V 0,25...4,75 V 0,5...4,5 V
deutsch
EU-Richtlinie 2004/108/EG (EMV-Richtlinie) und EMV-Gesetz
Störfestigkeit: EN 61000-6-1 / EN 61000-6-2
Emission: EN 61000-6-3 / EN 61000-6-4
File No.
E227256
Ø D1
G
Ø 48 f7
Ø 38.9
Ø 24
63.53025.2
21
Ø 4.4
25
7.5
4
45°
~13
R2
Ø 46
Ausführung D1 G
...-E2-... 10,2 mm Gewinde
M4x4/6 tief
...-E28-... 8 mm ohne Gewinde
-1
Dämpfungszone
Positionsgeber
Nennlänge =
Messbereich
Anlagefläche
1)
2)
1)
1) Nicht nutzbarer Bereich
2) Nicht im Lieferumfang enthalten
O-Ring
Stützring
M12-Kontakteinsatz
BTL6…-KA...-ZA0_
3
BTL6…-LA...-ZA0_
1
BTL6-A500/B50_-M_ _ _ _-E2/E28-KA_ _/LA_ _-ZA0_
Micropulse AT-Wegaufnehmer im Profilgehäuse rund

ACHTUNG
Funktionsbeeinträchtigung
Unsachgemäße Montage kann die Funktion des Wegauf-
nehmers beeinträchtigen und zu erhöhtem Verschleiß
führen.
Die Anlagefläche des Wegaufnehmers muss voll-f
ständig an der Aufnahmefläche anliegen.
Die Bohrung muss perfekt abgedichtet sein (O-Ring/f
Stützring).
Der Wegaufnehmer BTL kann in einer Passbohrung
(Ø 48 H8) befestigt werden, wobei die Abdichtung mit dem
mitgelieferten O-Ring und Stützring erfolgt.
Der Körper des Wegaufnehmers wird durch 3 Gewinde-
stifte M5 im Winkel von je 120° fixiert.
Bei waagrechter Montage mit Nennlängen > 500 mm
empfehlen wir das Schutzrohr am Ende anzuschrauben
(nur bei Ø 10,2 mm möglich) oder abzustützen.
Beim Einbau in Hydraulikzylinder darf der Positionsgeber
nicht auf dem Schutzrohr schleifen. Minimaler Bohrungs-
durchmesser im Aufnahmekolben:
Rohrdurchmesser Bohrungsdurchmesser
10,2 mm mindestens 13 mm
8 mm mindestens 11 mm
4-Kantflansch
20
5
3
M12x1
Ø 13.3 +0.10
-0.00
14
20
Ø 3.2
Der 4-Kantflansch ist im Lieferumfang enthalten.
Einbau in Hydraulikzylinder
M12-Kontakteinsatz durch Bohrung aus dem Zylinder1.
herausführen.
4-Kantflansch auf den M12-Kontakteinsatz stecken2.
und einrasten.
4-Kantflansch mit 4 Schrauben am Hydraulikzylinder3.
befestigen. In eingebautem Zustand hat der Anschluss-
stecker Schutzart IP67.
deutsch
4-Kantflansch
M12-Kontakteinsatz
Einbau
Einbauöffnung
Draufsicht
Hydraulikzylinder
www.balluff.com 2
BTL6-A500/B50_-M_ _ _ _-E2/E28-KA_ _/LA_ _-ZA0_
Micropulse AT-Wegaufnehmer im Profilgehäuse rund

Schirmung und Kabelverlegung
Definierte Erdung!
Wegaufnehmer und Schaltschrank müssen auf
dem gleichen Erdungspotenzial liegen.
Schirmung
Zur Gewährleistung der elektromagnetischen Verträglich-
keit (EMV) sind folgende Hinweise zu beachten:
Wegaufnehmer und Steuerung mit einem geschirmten–
Kabel verbinden.
Schirmung: Geflecht aus Kupfer-Einzeldrähten, Bede-
ckung mindestens 85 %.
Steckerausführung: Schirm im Steckverbinder mit dem–
Steckergehäuse flächig verbinden.
Kabelausführung: Wegaufnehmerseitig ist der Kabel-–
schirm mit dem Gehäuse verbunden.
Steuerungsseitig den Kabelschirm erden (mit dem
Schutzleiter verbinden).
Magnetfelder
Das Wegmesssystem ist ein magnetostriktives System.
Auf ausreichenden Abstand des Wegaufnehmers und des
Aufnahmezylinders zu starken externen Magnetfeldern
achten.
Kabelverlegung
Kabel zwischen Wegaufnehmer, Steuerung und Stromver-
sorgung nicht in der Nähe von Starkstromleitungen verle-
gen (induktive Einstreuungen möglich).
Kabel zugentlastet verlegen.
Biegeradius
feste Verlegung 3 x Ø Kabel
Kabellänge
Die maximale Kabellänge beträgt 20 m 1).
1) Voraussetzung: durch Aufbau, Schirmung und Verlegung keine Einwir-
kung fremder Störfelder.
Inbetriebnahme
GEFAHR
Unkontrollierte Systembewegungen
Bei der Inbetriebnahme und wenn die Wegmess-
einrichtung Teil eines Regelsystems ist, dessen Parame-
ter noch nicht eingestellt sind, kann das System unkon-
trollierte Bewegungen ausführen. Dadurch können
Personen gefährdet und Sachschäden verursacht
werden.
Personen müssen sich von den Gefahrenbereichenf
der Anlage fernhalten.
Inbetriebnahme nur durch geschultes Fachpersonal.f
Sicherheitshinweise des Anlagen- oder Systemher-f
stellers beachten.
Anschlüsse auf festen Sitz und richtige Polung prüfen.1.
Beschädigte Anschlüsse tauschen.
System einschalten.2.
Messwerte und einstellbare Parameter regelmäßig3.
prüfen (insbesondere nach dem Austausch des Weg-
aufnehmers oder der Reparatur durch den Hersteller).
Hinweise zum Betrieb
Funktion des Wegmesssystems und aller damit ver-–
bundenen Komponenten regelmäßig überprüfen.
Bei Funktionsstörungen das Wegmesssystem außer–
Betrieb nehmen.
Anlage gegen unbefugte Benutzung sichern.–
Die zugesicherten EMV-Eigenschaften können
nur erreicht werden, wenn der BTL6-A/B...-ZA0_
komplett in einem geerdeten Metallgehäuse
eingebaut wird.
Nr. 878214 D .Ausgabe 1105; Änderungen vorbehalten.
deutsch3
BTL6-A500/B50_-M_ _ _ _-E2/E28-KA_ _/LA_ _-ZA0_
Micropulse AT-Wegaufnehmer im Profilgehäuse rund

www.balluff.com 1
Intended use
The BTL6 Micropulse Transducer, together with a machine
controller (e.g. PLC), comprises a position measuring
system. It is intended to be installed into a machine or
system. Flawless function in accordance with the
specifications in the technical data is ensured only when
using original BALLUFF accessories. Use of any other
components will void the warranty.
Opening the transducer or non-approved use are not
permitted and will result in the loss of warranty and liability
claims against the manufacturer.
General safety notes
Installation and startup may only be performed by
trained specialists.
The operator is responsible for ensuring that local safety
regulations are observed. In particular, the operator must
take steps to ensure that a defect in the position
measuring system will not result in hazards to persons or
equipment.
If defects and unresolvable faults occur in the transducer,
it should be taken out of service and secured against
unauthorized use.
Dimensions and function
The transducer contains the waveguide. A magnet is
moved along the waveguide. This magnet defines the
position to be measured on the waveguide.
Downloading further instructions
A complete user's guide can be downloaded from the
Internet at www.balluff.com/downloads-btl6 or
requested via e-mail from [email protected].
See the user’s guide for information on
standard/additional regulations or compatibility
tests for the BTL6.
Electrical connection
Pin -ZA0N -ZA0R
1 10 to 30 V
2 Not used 1) Output signal
3 GND 2)
4 Output signal Not used 1)
Pin assignment (view of
connector pins of
transducer), 4-pin M12
circular plug
1) Unassigned leads can be connected to GND on the controller side but
not to the shield.
2) Reference potential for supply voltage and EMC-GND.
Output signal
BTL6-A500 BTL6-B500 BTL6-B502 BTL6-B503
0 to 10 V 0 to 5 V 0.25 to 4.75 V 0.5 to 4.5 V
EU Directive 2004/108/EG (EMC Directive) and EMC law
Noise immunity: EN 61000-6-1/EN 61000-6-2
Emission: EN 61000-6-3/EN 61000-6-4
File no.
E227256
Ø D1
G
Ø 48 f7
Ø 38.9
Ø 24
63.53025.2
21
Ø 4.4
25
7.5
4
45°
~13
R2
Ø 46
Version D1 G
...-E2-... 10.2 mm Thread
M4x4/6 deep
...-E28-... 8 mm No thread
-1
Damping zone
Magnet
Nominal length =
Measuring range
Mounting
surface
1)
2)
1)
1) Unusable area
2) Not included in scope of
delivery
O-ring
Support ring
M12 contact insert
BTL6…-KA...-ZA0_
3
BTL6…-LA...-ZA0_
BTL6-A500/B50_-M_ _ _ _-E2/E28-KA_ _/LA_ _-ZA0_
Micropulse AT transducer in round profile housing
english

2
NOTICE!
Interference in function
Improper installation can compromise the function of the
transducer and result in increased wear.
The mounting surface of the transducer must makef
full contact with the supporting surface.
The bore must be perfectly sealed (O-ring/supportf
ring).
The BTL transducer can be fastened in a fitting bore
(Ø 48 H8), but must be sealed with the provided O-ring
and support ring.
The body of the transducer is fastened using 3 M5
threaded pins at a 120° angle.
If installing horizontally with nominal lengths > 500 mm,
we recommend tightening the outer rod at the end (only
possible with Ø 10.2 mm) or supporting it.
If installed in a hydraulic cylinder, the magnet should not
make contact with the outer rod. Minimum bore diameter
in the support piston:
Tube diameter Bore diameter
10.2 mm At least 13 mm
8 mm At least 11 mm
Square flange
20
5
3
M12x1
Ø 13.3 +0.10
-0.00
14
20
Ø 3.2
The square flange is included in the scope of
delivery.
Installation in hydraulic cylinders
Lead the M12 contact insert through the bore and out1.
of the cylinder.
Position the square flange on the M12 contact insert2.
and engage it.
Fasten the square flange to the hydraulic cylinder using3.
4 screws. When installed, the connector complies with
protection category IP67.
Square flange
M12 contact insert
Installation
Mounting hole
Top view
Hydraulic cylinder
BTL6-A500/B50_-M_ _ _ _-E2/E28-KA_ _/LA_ _-ZA0_
Micropulse AT transducer in round profile housing
english

www.balluff.com 3english
Shielding and cable routing
Defined ground!
The transducer and the control cabinet must be
at the same ground potential.
Shielding
To ensure electromagnetic compatibility (EMC), observe
the following:
Connect transducer and controller using a shielded–
cable.
Shielding: Braided copper shield with minimum 85%.
Connector version: Shield is internally connected to–
connector housing.
Cable version: On the transducer side, the cable–
shielding is connected to the housing.
Ground the cable shielding on the controller side
(connect with the protective earth conductor).
Magnetic fields
The position measuring system is a magnetostrictive
system. It is important to maintain adequate distance
between the transducer cylinder and strong, external
magnetic fields.
Cable routing
Do not route the cable between the transducer, controller,
and power supply near high voltage cables (inductive stray
noise is possible).
The cable must be routed tension-free.
Bending radius
Fixed routing 3 x cable Ø
Cable length
The maximum cable length is 20 m 1).
1) Prerequisite: Construction, shielding and routing preclude the effect of
any external noise fields.
Startup
DANGER
Uncontrolled system movement
When starting up, if the position measuring system is
part of a closed loop system whose parameters have not
yet been set, the system may perform uncontrolled
movements. This could result in personal injury and
equipment damage.
Persons must keep away from the system'sf
hazardous zones.
Startup must be performed only by trained technicalf
personnel.
Observe the safety instructions of the equipment orf
system manufacturer.
Check connections for tightness and correct polarity.1.
Replace damaged connections.
Turn on the system.2.
Check measured values and adjustable parameters3.
regularly (especially after replacing the transducer or
after repair by the manufacturer).
Operating notes
Check the function of the transducer and all associated–
components on a regular basis.
Take the position measuring system out of operation–
whenever there is a malfunction.
Secure the system against unauthorized use.–
EMC characteristics can only be ensured if the
BTL6-A/B...-ZA0_ is completely installed in a
grounded metal housing.
No. 878214 E .Edition 1105; subject to modification.
BTL6-A500/B50_-M_ _ _ _-E2/E28-KA_ _/LA_ _-ZA0_
Micropulse AT transducer in round profile housing

1
Utilisation conforme aux prescriptions
Couplé à une commande de machine (p. ex. API), le
capteur de déplacement Micropulse BTL6 constitue un
système de mesure de déplacement. Il est monté dans
une machine ou une installation. Le bon fonctionnement
du capteur, conformément aux indications figurant dans
les caractéristiques techniques, n’est garanti qu’avec les
accessoires d’origine de BALLUFF, l’utilisation d’autres
composants entraîne la nullité de la garantie.
Tout démontage du capteur de déplacement ou toute
utilisation inappropriée est interdit et entraîne l’annulation
de la garantie et de la responsabilité du fabricant.
Généralités sur la sécurité
L’installation et la mise en service ne doivent être
effectuées que par un personnel qualifié.
Il est de la responsabilité de l’exploitant de veiller à ce
que les dispositions locales concernant la sécurité soient
respectées. L’exploitant doit en particulier prendre les
mesures nécessaires pour éviter tout danger pour les
personnes et le matériel en cas de dysfonctionnement du
système de mesure de déplacement.
En cas de dysfonctionnement et de pannes du capteur de
déplacement, celui-ci doit être mis hors service et protégé
contre toute utilisation non autorisée.
Dimensions et fonction
A l’intérieur du capteur de déplacement se trouve un
guide d’ondes. Un capteur de position se déplace le long
du guide d’ondes. Le capteur de position détermine la
position à mesurer sur le guide d’ondes.
Téléchargement d’autres notices d’utilisation
Un mode d’emploi détaillé est disponible sur le site internet
www.balluff.com/downloads-btl6 ou sur demande par
courriel à [email protected].
Pour connaître les normes standards et
additionnelles ainsi que les tests de
compatibilité du BTL6, reportez-vous à la notice
d’utilisation.
Raccordement électrique
Broche -ZA0N -ZA0R
1 10 à 30 V
2 Non utilisé 1) Signal de sortie
3 GND 2)
4 Signal de sortie Non utilisé 1)
Affectation des broches
(vue de dessus sur le
connecteur), connecteur
rond à 4 pôles M12
1) Les conducteurs non utilisés peuvent être reliés coté commande à la
masse GND, mais pas au blindage.
2) Potentiel de référence pour tension d’alimentation et GND CEM.
Signal de sortie
BTL6-A500 BTL6-B500 BTL6-B502 BTL6-B503
0...10 V 0...5 V 0,25...4,75 V 0,5...4,5 V
français
Directive Européenne 2004/108/UE (directive CEM) et réglementation CEM
Résistance au brouillage : EN 61000-6-1 / EN 61000-6-2
Emission : EN 61000-6-3 / EN 61000-6-4
Dossier N°
E227256
Ø D1
G
Ø 48 f7
Ø 38.9
Ø 24
63.53025.2
21
Ø 4.4
25
7.5
4
45°
~13
R2
Ø 46
Version D1 G
...-E2-... 10,2 mm Filetage
M4x4/6 de profondeur
...-E28-... 8 mm Sans filetage
-1
Zone d’amortissement
Capteur de position
Longueur nominale =
Plage de mesure
Surface
d’appui
1)
2)
1)
1) Plage non exploitable
2) Non compris dans le matériel
livré
Joint torique
Bague d’appui
Connecteur d’insertion M12
BTL6…-KA...-ZA0_
3
BTL6…-LA...-ZA0_
BTL6-A500/B50_-M_ _ _ _-E2/E28-KA_ _/LA_ _-ZA0_
Capteur de déplacement Micropulse AT en boîtier rond profilé

www.balluff.com 2
ATTENTION
Limitations de fonctionnement
Un montage incorrect peut limiter le bon fonctionnement
du capteur de déplacement et entraîner une usure
prématurée.
La surface d’appui du capteur de déplacement doitf
parfaitement couvrir la surface de réception.
Le perçage doit être parfaitement étanche (jointf
torique / bague d’appui).
Le capteur de déplacement BTL peut être fixé à un
perçage d’ajustage (Ø 48 H8), tandis que l’étanchéification
doit être assurée au moyen du joint torique et de la bague
d’appui fournis.
Le corps du capteur de déplacement doit être fixé à l’aide
de 3 tiges filetées M5 selon un angle respectif de 120°.
En cas de montage horizontal avec une longueur nominale
> 500 mm, nous recommandons de visser (uniquement
possible pour Ø 10,2 mm) ou de supporter l’extrémité du
tube de protection.
En cas de montage dans un vérin hydraulique, le capteur
de position ne doit pas frotter contre le tube de protection.
Diamètre de perçage minimal dans le piston de réception :
Diamètre du tube Diamètre de perçage
10,2 mm Minimum 13 mm
8 mm Minimum 11 mm
Bride carrée
20
5
3
M12x1
Ø 13.3 +0.10
-0.00
14
20
Ø 3.2
Le bride carrée est comprise dans le matériel
livré.
Montage dans un vérin hydraulique
Faire sortir le connecteur d’insertion M12 du vérin par1.
le perçage.
Enficher la bride carrée sur le connecteur d’insertion2.
M12 jusqu’à ce qu’elle s’encliquette.
Fixer la bride carrée au vérin hydraulique à l’aide de3.
4 vis. Une fois monté, le connecteur de raccordement
dispose d’une protection IP 67.
français
Bride carrée
Connecteur
d’insertion M12
Montage
Ouverture de montage
Vue de dessus
Vérin hydraulique
BTL6-A500/B50_-M_ _ _ _-E2/E28-KA_ _/LA_ _-ZA0_
Capteur de déplacement Micropulse AT en boîtier rond profilé

Blindage et pose des câbles
Mise à la terre définie !
Le capteur de déplacement et l’armoire
électrique doivent être reliés au même potentiel
de mise à la terre.
Blindage
Pour garantir la compatibilité électromagnétique (CEM), les
consignes suivantes doivent être respectées :
Relier le capteur de déplacement et la commande avec–
un câble blindé.
Blindage : tresse de fils de cuivre, couverture minimum
85 %.
Modèle de connecteur : relier à plat le blindage du–
connecteur au boîtier de connecteur.
Exécution du câble : côté capteur de déplacement, le–
blindage de câble doit être relié au boîtier.
Il doit être mis à la terre du côté commande (relié au fil
de terre).
Champs magnétiques
Le système de mesure de déplacement est un système
magnétostrictif. Veiller à ce que le capteur de déplacement
et le vérin de réception se trouvent à une distance
suffisante de champs magnétiques externes de forte
intensité.
Pose des câbles
Ne pas poser le câble reliant le capteur de déplacement, la
commande et l’alimentation à proximité d’un câble haute
tension (possibilités de perturbations inductives).
Ne poser le câble que lorsque celui-ci est déchargé de
toute tension.
Rayon de courbure
Pose fixe 3 x Ø du câble
Longueur de câble
La longueur maximale du câble est limitée à 20 m 1).
1) Condition préalable : la structure, le blindage et le câblage excluent toute
influence de champs perturbateurs externes.
Mise en service
DANGER
Mouvements incontrôlés du système
Lors de la mise en service et lorsque le système de
mesure de déplacement fait partie intégrante d’un
système de régulation dont les paramètres n’ont pas
encore été réglés, des mouvements incontrôlés peuvent
survenir. De tels mouvements sont susceptibles de
causer des dommages corporels et matériels.
Les personnes doivent se tenir à l’écart de la zonef
de danger de l’installation.
La mise en service ne doit être effectuée que par unf
personnel qualifié.
Les consignes de sécurité de l’installation ou duf
fabricant doivent être respectées.
Vérifier la fixation et la polarité des raccordements.1.
Remplacer les raccordements endommagés.
Mettre en marche le système.2.
Vérifier régulièrement les valeurs et les paramètres3.
réglables (en particulier après remplacement du
capteur de déplacement ou réparation par le fabricant).
Conseils d’utilisation
Contrôler régulièrement les fonctions du système de–
mesure de déplacement et de tous ses composants.
En cas de dysfonctionnement, mettre le système hors–
service.
Protéger le système de toute utilisation non autorisée.–
Les caractéristiques CEM indiquées ne peuvent
être observées que si le BTL6-A/B...-ZA0_ est
entièrement monté dans un boîtier métallique
relié à la terre.
N° 878214 F .Edition 1105 ; Sous réserve de modifications.
BTL6-A500/B50_-M_ _ _ _-E2/E28-KA_ _/LA_ _-ZA0_
Capteur de déplacement Micropulse AT en boîtier rond profilé
3français

Uso conforme
Il trasduttore di posizione Micropulse BTL6 costituisce
insieme a un comando macchina (per es. PLC) un sistema
di misura della corsa. Per poter essere utilizzato, il sistema
deve essere montato su un macchinario o su un impianto.
Il funzionamento corretto secondo le indicazioni dei dati
tecnici è garantito soltanto con accessori originali
BALLUFF, l’uso di altri componenti comporta l’esclusione
della responsabilità.
L’apertura o l’uso improprio del trasduttore di posizione
non sono consentiti e determinano la decadenza di
qualsiasi garanzia o responsabilità da parte della casa
produttrice.
Informazioni di sicurezza
L'installazione e la messa in funzione sono consentite
soltanto da parte di personale specializzato addestrato.
Il gestore ha la responsabilità di far rispettare le norme di
sicurezza vigenti localmente. In particolare il gestore deve
adottare provvedimenti tali da poter escludere qualsiasi
rischio per persone e cose in caso di difetti del sistema di
misura della corsa.
In caso di difetti e guasti non eliminabili del trasduttore di
posizione questo deve essere disattivato e protetto contro
l’uso non autorizzato.
Dimensioni e funzionamento
Nel trasduttore di posizione si trova la guida d'onda.
Lungo la guida d’onda viene spostato un datore di
posizione. Il datore di posizione definisce la posizione da
misurare sulla guida d'onda.
Download di ulteriori istruzioni
Per il manuale d’uso dettagliato consultare in Internet
l’indirizzo www.balluff.com/downloads-btl6 o inviare
un’e-mail a [email protected].
Per le norme standard o norme aggiuntive e le
prove di compatibilità elettromagnetica del BTL6
consultare il manuale d'uso.
Collegamento elettrico
Pin -ZA0N -ZA0R
1 da 10 a 30 V
2 non utilizzato 1) segnale di uscita
3 GND 2)
4 segnale di uscita non utilizzato 1)
Piedinatura (vista in
pianta del connettore),
connettore circolare M12
a 4 poli
1) I fili non utilizzati possono essere collegati con GND lato controllo, ma
non con la schermatura.
2) Potenziale di riferimento per tensione di alimentazione e CEM-GND.
Segnale di uscita
BTL6-A500 BTL6-B500 BTL6-B502 BTL6-B503
0...10 V 0...5 V 0,25...4,75 V 0,5...4,5 V
Direttiva UE 2004/108/CE (direttiva CEM) e Legge CEM
Immunità alle interferenze: EN 61000-6-1 / EN 61000-6-2
Emissioni: EN 61000-6-3 / EN 61000-6-4
File No.
E227256
Ø D1
G
Ø 48 f7
Ø 38.9
Ø 24
63.53025.2
21
Ø 4.4
25
7.5
4
45°
~13
R2
Ø 46
Versione D1 G
...-E2-... 10,2 mm Filettatura
M4x4/6 prof.
...-E28-... 8 mm Senza filettatura
-1
Zona di smorzamento
Datore di posizione
Lunghezza nominale =
Campo di misura
Superficie di
appoggio
1)
2)
1)
1) Campo non utilizzabile
2) Non compreso nella fornitura
O-ring
Anello di
rinforzo
Portacontatti M12
BTL6…-KA...-ZA0_
3
BTL6…-LA...-ZA0_
BTL6-A500/B50_-M_ _ _ _-E2/E28-KA_ _/LA_ _-ZA0_
Trasduttore di posizione Micropulse AT in corpo profilato circolare
www.balluff.com 1 italiano

ATTENZIONE
Anomalie funzionali
Il montaggio non corretto può ostacolare il
funzionamento del trasduttore di posizione e provocare
una maggiore usura.
La superficie di appoggio del trasduttore di posizionef
deve poggiare completamente sulla superficie di
alloggiamento.
Il foro deve essere perfettamente chiuso a tenutaf
(O-ring/anello di rinforzo).
Il trasduttore di posizione BTL può essere fissato in un foro
di riferimento (Ø 48 H8) e chiuso a tenuta con l'O-ring e
l'anello di rinforzo compresi nella fornitura.
Il corpo del trasduttore di posizione viene fissato tramite 3
spine filettate M5 con un angolo di rispettivamente 120°.
Per il montaggio orizzontale con lunghezze nominali
> 500 mm si consiglia di avvitare (possibile solo con
Ø 10,2 mm) o sostenere il tubo di protezione all'estremità.
Durante il montaggio nel cilindro idraulico il datore di
posizione non deve sfregare contro il tubo di protezione.
Diametro minimo del foro nel pistone di alloggiamento:
Diametro del tubo Diametro del foro
10,2 mm almeno 13 mm
8 mm almeno 11 mm
Flangia quadrata
20
5
3
M12x1
Ø 13.3 +0.10
-0.00
14
20
Ø 3.2
La flangia quadrata è compresa nella fornitura.
Montaggio nel cilindro idraulico
Fare fuoriuscire il portacontatti M12 dal cilindro1.
attraverso il foro.
Innestare a scatto la flangia quadrata sul portacontatti2.
M12.
Fissare la flangia quadrata al cilindro idraulico con 4 viti.3.
Il connettore di collegamento montato ha la protezione
IP67.
Flangia quadrata
Portacontatti M12
Montaggio
Apertura di montaggio
Vista in pianta
Cilindro idraulico
BTL6-A500/B50_-M_ _ _ _-E2/E28-KA_ _/LA_ _-ZA0_
Trasduttore di posizione Micropulse AT in corpo profilato circolare
2italiano

Schermatura e posa dei cavi
Messa a terra definita!
Il trasduttore di posizione e l’armadio elettrico
devono trovarsi sullo stesso potenziale di terra.
Schermatura
Per garantire la compatibilità elettromagnetica (CEM) è
necessario rispettare le seguenti avvertenze:
Collegare il trasduttore di posizione e l’unità di controllo–
con un cavo schermato.
Schermatura: maglia di singoli fili di rame, copertura
almeno 85%.
Versione con connettore: collegare la schermatura nel–
connettore con il corpo del connettore sull’intera
superficie.
Versione con cavo: sul lato del trasduttore di posizione la–
schermatura del cavo è collegata con l’alloggiamento.
Mettere a terra (collegare al conduttore di terra) la
schermatura del cavo lato comando.
Campi magnetici
Il sistema di misura della corsa è un sistema
magnetostrittivo. Mantenere una distanza sufficiente del
trasduttore di posizione e del cilindro sul quale è montato
dai campi magnetici esterni intensi.
Posa dei cavi
Non posare i cavi fra il trasduttore di posizione, il comando
e l’alimentazione elettrica in prossimità di linee ad alta
tensione (sono possibili interferenze induttive).
Posare il cavo senza tensione.
Raggio di curvatura
Posa fissa 3 x Ø cavo
Lunghezza dei cavi
La lunghezza massima dei cavi è di 20 m 1).
1) Premessa: la struttura, la schermatura e la posa devono essere tali da
impedire l'influenza di campi di disturbo esterni.
Messa in funzione
PERICOLO
Movimenti incontrollati del sistema
Durante la messa in funzione e se il dispositivo di misura
della corsa fa parte di un sistema di regolazione i cui
parametri non sono ancora stati impostati, il sistema può
eseguire movimenti incontrollati. Ciò potrebbe causare
pericolo per le persone e danni materiali.
Le persone devono stare lontane dalle areef
pericolose dell’impianto.
La messa in funzione deve essere effettuata soltantof
da personale specializzato e addestrato.
Rispettare le avvertenze di sicurezza del produttoref
dell’impianto o del sistema.
Controllare che i collegamenti siano fissati saldamente1.
e che la loro polarità sia corretta. Sostituire i
collegamenti danneggiati.
Attivare il sistema.2.
Controllare regolarmente i valori misurati e i parametri3.
regolabili (in particolare dopo la sostituzione del
trasduttore di posizione o la riparazione da parte della
casa produttrice).
Avvertenze per il funzionamento
Controllare periodicamente il funzionamento del–
sistema di misura della corsa e di tutti i componenti ad
esso collegati.
In caso di anomalie di funzionamento disattivare il–
sistema di misura della corsa.
Proteggere l’impianto da un uso non autorizzato.–
Le caratteristiche CEM garantite possono
essere raggiunte solo se il BTL6-A/B...-ZA0_
viene montato completamente in una custodia
di metallo.
Nr. 878214 I .Edizione 1105; Con riserva di apportare modifiche.
BTL6-A500/B50_-M_ _ _ _-E2/E28-KA_ _/LA_ _-ZA0_
Trasduttore di posizione Micropulse AT in corpo profilato circolare
italianowww.balluff.com 3

1
Uso debido
El transductor de desplazamiento Micropulse BTL6 forma
un sistema de medición de desplazamiento junto con un
control de máquina (por ejemplo, PLC). Se monta en una
máquina o instalación para su uso. El funcionamiento
óptimo según las indicaciones que figuran en los datos
técnicos sólo se garantiza con accesorios originales de
BALLUFF; el uso de otros componentes provoca la
exoneración de responsabilidad.
No se permite la apertura del transductor de
desplazamiento o un uso indebido. Ambas infracciones
provocan la pérdida de los derechos de garantía y de
exigencia de responsabilidades ante el fabricante.
Generalidades sobre la seguridad
La instalación y la puesta en servicio sólo se permiten
a personal técnico cualificado.
El explotador es responsable de respetar las normas de
seguridad locales vigentes. En particular, el explotador
debe adoptar medidas destinadas a evitar peligros para
las personas y daños materiales si se produce algún
defecto en el sistema de medición de desplazamiento.
En caso de defectos y fallos no reparables en el
transductor de desplazamiento, éste se debe poner fuera
de servicio e impedir cualquier uso no autorizado.
Dimensiones y funcionamiento
En el transductor de desplazamiento se encuentra el
guíaondas. A lo largo del guíaondas se mueve un sensor
de posición. Este sensor de posición define la posición
que se ha de medir en el guíaondas.
Descarga de otros manuales
Obtendrá un manual de instrucciones detallado en la
página de Internet www.balluff.com/downloads-btl6 o
por correo electrónico escribiendo a [e-mail].
Las normas estándar o normas adicionales y las
pruebas de compatibilidad del BTL6 pueden
consultarse en el manual de instrucciones.
Conexión eléctrica
Pin -ZA0N -ZA0R
1 De 10 a 30 V
2 No utilizado 1) Señal de salida
3 GND 2)
4 Señal de salida No utilizado 1)
Asignación de pines
(vista desde arriba del
conector), conector
cilíndrico M12 de 4 polos
1) Los conductores no utilizados se pueden conectar en el lado del control
con GND, pero no con el blindaje.
2) Potencial de referencia para la tensión de alimentación y CEM-GND.
Señal de salida
BTL6-A500 BTL6-B500 BTL6-B502 BTL6-B503
0...10 V 0...5 V 0,25...4,75 V 0,5...4,5 V
español
Directiva CE 2004/108/CE (directiva CEM) y ley CEM
Inmunidad a las interferencias: EN 61000-6-1/EN 61000-6-2
Emisión: EN 61000-6-3/EN 61000-6-4
File No.
E227256
Ø D1
G
Ø 48 f7
Ø 38.9
Ø 24
63.53025.2
21
Ø 4.4
25
7.5
4
45°
~13
R2
Ø 46
Versión D1 G
...-E2-... 10,2 mm Rosca
M4x4/6 de profundidad
...-E28-... 8 mm Sin rosca
-1
Zona de amortiguación
Sensor de posición
Longitud nominal =
zona medible
Superficie de
contacto
1)
2)
1)
1) Zona no aprovechable
2) No se incluye en el suministro
Junta tórica
Anillo de apoyo
Inserto de contacto M12
BTL6…-KA...-ZA0_
3
BTL6…-LA...-ZA0_
BTL6-A500/B50_-M_ _ _ _-E2/E28-KA_ _/LA_ _-ZA0_
Transductor de desplazamiento AT Micropulse en carcasa perfilada redonda

www.balluff.com 2
ATENCIÓN
Merma del funcionamiento
Un montaje indebido puede mermar el funcionamiento
del transductor de desplazamiento y causar un mayor
desgaste.
La superficie de contacto del transductor def
desplazamiento debe coincidir completamente con
la superficie de alojamiento.
El orificio debe estar perfectamente hermetizadof
(junta tórica/anillo de apoyo).
El transductor de desplazamiento BTL puede fijarse en un
taladro de ajuste (Ø 48 H8), en cuyo caso la hermetización
se realiza con la junta tórica y el anillo de apoyo que se
adjuntan.
El cuerpo del transductor de desplazamiento se fija
mediante 3 varillas roscadas M5 en un ángulo de 120º
cada una.
En el montaje horizontal con longitudes nominales
> 500 mm, recomendamos atornillar (sólo posible con
Ø 10,2 mm) o apoyar el tubo de protección en el extremo.
En el montaje en un cilindro hidráulico, el sensor de
posición no debe rozar el tubo de protección. Diámetro
mínimo del orificio en el pistón de alojamiento:
Diámetro de tubo Diámetro de orificio
10,2 mm mínimo 13 mm
8 mm mínimo 11 mm
Brida cuadrada
20
5
3
M12x1
Ø 13.3 +0.10
-0.00
14
20
Ø 3.2
La brida cuadrada está incluida en el suministro.
Montaje en el cilindro hidráulico
Sacar el inserto de contacto M12 del cilindro por el1.
taladro.
Enchufar y enclavar la brida cuadrada en el inserto de2.
contacto M12.
Con 4 tornillos, fijar la brida cuadrada al cilindro3.
hidráulico. Cuando el conjunto está montado, el
enchufe de conexión tiene un grado de protección
IP67.
español
Brida cuadrada
Inserto de contacto M12
Montaje
Abertura de montaje
Vista desde arriba
Cilindro hidráulico
BTL6-A500/B50_-M_ _ _ _-E2/E28-KA_ _/LA_ _-ZA0_
Transductor de desplazamiento AT Micropulse en carcasa perfilada redonda

3
Blindaje y tendido de cables
Puesta a tierra definida
El transductor de desplazamiento y el armario
eléctrico deben estar a idéntico potencial de
puesta a tierra.
Blindaje
Para garantizar la compatibilidad electromagnética (CEM),
se deben tener en cuenta las siguientes indicaciones:
Conecte el transductor de desplazamiento y el control–
con un cable blindado.
Blindaje: malla de hilos individuales de cobre, cobertura
mínima del 85 %.
Ejecución de conector: conecte superficialmente el–
blindaje en el conector con la carcasa del mismo.
Ejecución de cable: en el lado del transductor de–
desplazamiento, el blindaje del cable está conectado a
la carcasa.
Conecte a tierra (con el conductor de protección) el
blindaje del cable en el lado del control.
Campos magnéticos
El sistema de medición de desplazamiento es un sistema
magnetostrictivo. Preste atención a que exista suficiente
distancia entre el transductor de desplazamiento y el
cilindro de alojamiento y campos magnéticos externos
intensos.
Tendido de cables
No tienda los cables entre el transductor de
desplazamiento, el control y la alimentación de corriente
cerca de líneas de alta tensión (posibilidad de
perturbaciones inductivas).
Tienda los cables descargados de tracción.
Radio de flexión
Tendido fijo 3 x Ø cable
Longitud de cable
La longitud de cable máxima es de 20 m 1).
1) Requisito: no deben intervenir campos parasitarios externos a
consecuencia del montaje, blindaje y tendido.
Puesta en marcha
PELIGRO
Movimientos incontrolados del sistema
El sistema puede realizar movimientos incontrolados
durante la puesta en servicio y si el dispositivo de
medición de desplazamiento forma parte de un sistema
de regulación cuyos parámetros todavía no se han
configurado. Con ello se puede poner en peligro a las
personas y causar daños materiales.
Las personas se deben mantener alejadas de lasf
zonas de peligro de la instalación.
Puesta en servicio sólo por personal técnicof
cualificado.
Tenga en cuenta las indicaciones de seguridad delf
fabricante de la instalación o sistema.
Compruebe que las conexiones estén asentadas1.
firmemente y tengan la polaridad correcta. Sustituya
las conexiones dañadas.
Conecte el sistema.2.
Compruebe periódicamente los valores de medición y3.
los parámetros ajustables (sobre todo después de
sustituir el transductor de desplazamiento o de
repararlo el fabricante).
Indicaciones sobre el servicio
Compruebe periódicamente el funcionamiento del–
sistema de medición de desplazamiento y todos los
componentes relacionados.
Si se producen fallos de funcionamiento, ponga fuera–
de servicio el sistema de medición de desplazamiento.
Asegure la instalación contra cualquier uso no–
autorizado.
Las propiedades CEM garantizadas sólo
pueden alcanzarse si el BTL6-A/B...-ZA0_ se
monta por completo en una carcasa metálica
puesta a tierra.
Nº 878214 SP .Edición 1105; reservado el derecho a modificaciones.
BTL6-A500/B50_-M_ _ _ _-E2/E28-KA_ _/LA_ _-ZA0_
Transductor de desplazamiento AT Micropulse en carcasa perfilada redonda
español

www.balluff.com 1
使用规定
BTL6 外置式微脉冲位移传感器与设备控制器（例如
PLC）组成一套行程测量系统。通常在使用过程中将其集
成于设备或系统内部。依据技术资料的说明，我们仅对使
用 BALLUFF 原装配件的情况下提供质量保证，若使用任
何其他的零部件都可能会使质量保证失效。
绝不允许私自打开或不按规定使用位移传感器，否则将会
失去制造商所提供的质量保证并影响到产品的可靠性。
安全概述
只允许受过培训的专业人员进行设备的安装和调试。
使用者有责任遵守当地实行的安全规定。特别在位移测量
系统出现故障的情况下，使用者必须采取必要措施，防止
出现人员伤害和财产损失。
在位移传感器出现损坏或不可修复的故障情况下，必须立
即停止运行，并防止擅自使用。
尺寸与功能
波导管位于位移传感器中。定位磁块沿波导管运动。测量
值即为定位磁块在导波管上的位置。
下载详细说明书
请登录我们公司的网站 www.balluff.com/downloads-btl6
获取详细的操作说明书，或者通过电子邮件向我们索取。
邮箱地址为 [email protected]。
从该操作说明书中您可获得 BTL6 外置式微脉
冲位移传感器的标准规范或附加规范以及兼容
性测试的相关内容。
电子接口
针脚 -ZA0N -ZA0R
1 10 至30 V
2未分配 1) 输出信号
3 GND 2)
4输出信号 未分配 1)
插脚分配图（从传感器
插头针脚方向看），4 脚
圆插头 M12
1) 未分配的芯线可与控制器的 GND 连接，但不允许与屏蔽装置连接。
2) 参考供电电压和 EMC-GND 间的电位。
输出信号
BTL6-A500 BTL6-B500 BTL6-B502 BTL6-B503
0...10 V 0...5 V 0.25...4.75 V 0.5...4.5 V
欧盟规章 2004/108/EG（EMC 指令）和 EMC 规定
抗干扰：EN 61000-6-1 / EN 61000-6-2
辐射：EN 61000-6-3 / EN 61000-6-4
文件编号
E227256
Ø D1
G
Ø 48 f7
Ø 38.9
Ø 24
63.53025.2
21
Ø 4.4
25
7.5
4
45°
~13
R2
Ø 46
规格 D1 G
...-E2-... 10.2 mm 螺纹
M4×4/6 深度
...-E28-... 8 mm 无螺纹
-1
缓冲区
位置指示器
额定长度 =
测量范围
设备平面
1)
2)
1)
1) 无效区
2) 不包含在供货范围之内
O 形环
垫圈
M12-接合部件
BTL6…-KA...-ZA0_
3
BTL6…-LA...-ZA0_
BTL6-A500/B50_-M_ _ _ _-E2/E28-KA_ _/LA_ _-ZA0_
外置式 AT-微脉冲位移传感器位移传感器周围
中文

2中文
注意
功能故障
错误的安装将会导致位移传感器的功能受到影响，并可
能加大设备损坏。
位移传感器的装置表面必须完全置于传感接收器的f
平面上。
钻孔必须完全密封（O 形环/垫圈）。f
位移传感器 BTL 可以固定在一个定位孔 (Ø 48 H8) 上，并
在此用所提供的 O 型环和垫圈进行密封。
通过 3 个 M5 螺纹销钉将位移传感器的机身以每 120° 的
角度固定起来。
在水平安装净长度超过 500 mm 的保护管时，我们建议在
将保护管的尾端用螺丝把它固定（直径为 Ø 10.2 mm 才
可能）或让它支撑起来。
当装入液压气缸时，位置指示器不得在保护管上滑动。吸
液瓶中最小孔径：
管径 孔径
10.2 mm 至少13 mm
8 mm 至少 11 mm
4 角法兰盘
20
5
3
M12x1
Ø 13.3 +0.10
-0.00
14
20
Ø 3.2
4 角法兰盘不包含在供货范围之内
液压气缸中的安装
将 M 12-嵌入件穿过钻孔从液压气缸中出来。1.
将 4 角法兰盘插在 M12-接合部件上并和其齿合。2.
将 4 角法兰用 4 个螺丝固定在液压汽缸上。3. 在安装状
态下，连接插头有防护等级 IP67。
4 角法兰盘
M12-接合部件
安装
安装孔
平面图
液压气缸
BTL6-A500/B50_-M_ _ _ _-E2/E28-KA_ _/LA_ _-ZA0_
外置式 AT-微脉冲位移传感器位移传感器周围

www.balluff.com 3
屏蔽与布线
接地的定义！
位移传感器和配电柜接地必须处于等电势。
屏蔽
为确保电磁兼容性 (EMC) 请务必遵守下列说明：
位移传感器与控制器采用电磁屏蔽电缆连接。–
屏蔽：单根铜质金属线制成的编制网，至少覆盖 85 %
的面积。
插头规格：屏蔽装置从内部与插头外壳连接。–
电缆规格：在位移传感器一侧的电缆线屏蔽装置与壳–
体连接。
控制器一侧的电缆线屏蔽装置接地（通过保护导体连
接）。
磁场
本位置测量系统为一种磁性测量系统。请务必注意位移传
感器与外部强磁场保持足够的距离。
布线
位移传感器、控制器和电源之间的电缆不允许靠近强电流
导线安装（可能产生寄生干扰）。
电缆必须无张力安装。
弯曲半径
固定布线 3 x Ø 电缆
电缆长度
电缆最长可达 20 m 1)。
1) 前提条件：结构、屏蔽装置和布线排除外部干扰场的情况下。
调试运行
危险
系统运动不受控制
在调试运行过程中，如果位置测量系统为控制系统的一
部分，而控制系统的参数还未设置，那么可能导致本系
统运动不受控制。从而可能造成人员伤害或财产损失。
因此相关人员必须远离设备的危险区域。f
仅允许由已受培训的专业人员进行设备的调试运f
行。
请务必遵守设备或系统制造商的安全说明。f
检查固定插座上的接口和电极是否正确。更换破损接1.
口。
接通系统。2.
定期检查测量值和设置的参数（特别是在由制造商更3.
换位移传感器或维修之后）。
运行说明
请定期检验位移传感器及所有连接元件的功能。–
位移测量系统如出现功能故障请立即停止运行。–
防止未经授权使用本设备。–
只有 BTL6-A/B…-ZA0_ 位移传感器完全安装在
一个接地金属盒中，才能确保达到 EMV 指标。
编号 878214 CH .版本 1105；保留变更。
BTL6-A500/B50_-M_ _ _ _-E2/E28-KA_ _/LA_ _-ZA0_
外置式 AT-微脉冲位移传感器位移传感器周围
中文

www.balluff.com
Headquarters
Germany
Balluff GmbH
Schurwaldstrasse 9
73765 Neuhausen a.d.F.
Phone + 49 7158 173-0
Fax [phone]
[e-mail]
Global Service Center
Germany
Balluff GmbH
Schurwaldstrasse 9
73765 Neuhausen a.d.F.
Phone [phone]
Fax [phone]
[email protected]
US Service Center
USA
Balluff Inc.
8125 Holton Drive
Florence, KY 41042
Phone [phone]
Toll-free 1-800-543-8390
Fax [phone]
[email protected]
878214/1105
