Montage- und Betriebsanleitung
Mounting and operating instructions
HOGS 75 K • HOGS 75 KC
Sinus Drehgeber
mit Anschlusskabel (Rundsteckverbinder)
Sine encoder
with connecting cable (mating connector)

Baumer_HOGS75K-A-T1_II_DE-EN (19A1) MB175aT1 - 11173568
Inhaltsverzeichnis
Inhaltsverzeichnis
1Allgemeine Hinweise ...................................................................................................................................................1
2Betrieb in explosionsgefährdeten Bereichen .............................................................................................3
3Sicherheitshinweise .....................................................................................................................................................5
4Vorbereitung ......................................................................................................................................................................7
4.1 Lieferumfang ........................................................................................................................................................7
4.2 Zur Montage erforderlich (nicht im Lieferumfang enthalten) .......................................................8
4.3 Zur Demontage erforderlich (nicht im Lieferumfang enthalten) ................................................9
4.4 Erforderliches Werkzeug (nicht im Lieferumfang enthalten) .......................................................9
5Montage ............................................................................................................................................................................. 10
5.1 Schritt 1 ................................................................................................................................................................ 10
5.2 Schritt 2 ................................................................................................................................................................ 10
5.3 Schritt 3 .................................................................................................................................................................11
5.4 Schritt 4 ................................................................................................................................................................ 12
5.5 Schritt 5 ................................................................................................................................................................ 13
5.6 Schritt 6 - Drehmomentstütze .................................................................................................................. 14
5.7 Hinweis zur Vermeidung von Messfehlern ........................................................................................ 15
5.8 Montagehinweis ............................................................................................................................................... 16
6Abmessung ......................................................................................................................................................................17
7Elektrischer Anschluss .......................................................................................................................................... 18
7.1 Beschreibung der Anschlüsse ................................................................................................................. 18
7.2 Ausgangssignale ............................................................................................................................................. 18
7.3 Belegung Sensorkabel HEK 8 ................................................................................................................. 19
7.4 Belegung Sensorkabel HEK 8 HQ ......................................................................................................... 19
7.5 Pinbelegung Binder-Rundsteckverbinder .......................................................................................... 19
8Demontage ...................................................................................................................................................................... 20
8.1 Schritt 1 ................................................................................................................................................................ 20
8.2 Schritt 2 ................................................................................................................................................................ 20
8.3 Schritt 3 ................................................................................................................................................................ 21
8.4 Schritt 4 ................................................................................................................................................................ 21
8.5 Schritt 5 ................................................................................................................................................................ 22
9Technische Daten ....................................................................................................................................................... 23
9.1 Technische Daten - elektrisch .................................................................................................................. 23
9.2 Technische Daten - mechanisch ............................................................................................................ 23
10 Zubehör .............................................................................................................................................................................. 25
11 EU-Konformitätserklärung ................................................................................................................................... 26

MB175aT1 - 11173568 Baumer_HOGS75K-A-T1_II_DE-EN (19A1)
Table of contents
Table of contents
1General notes ...................................................................................................................................................................2
2Operation in potentially explosive environments .................................................................................... 4
3Security indications .....................................................................................................................................................6
4Preparation .........................................................................................................................................................................7
4.1 Scope of delivery ...............................................................................................................................................7
4.2 Required for mounting (not included in scope of delivery) .......................................................... 8
4.3 Required for dismounting (not included in scope of delivery) .................................................... 9
4.4 Required tools (not included in scope of delivery) ........................................................................... 9
5Mounting ........................................................................................................................................................................... 10
5.1 Step 1 .................................................................................................................................................................... 10
5.2 Step 2 .................................................................................................................................................................... 10
5.3 Step 3 .....................................................................................................................................................................11
5.4 Step 4 .................................................................................................................................................................... 12
5.5 Step 5 .................................................................................................................................................................... 13
5.6 Step 6 - Torque arm ....................................................................................................................................... 14
5.7 How to prevent measurement errors .................................................................................................... 15
5.8 Mounting instruction ...................................................................................................................................... 16
6Dimension ........................................................................................................................................................................ 17
7Electrical connection ................................................................................................................................................ 18
7.1 Terminalsignicance.................................................................................................................................... 18
7.2 Output signals ................................................................................................................................................... 18
7.3 Assignment sensor cable HEK 8 ............................................................................................................ 19
7.4 Assignment sensor cable HEK 8 HQ ................................................................................................... 19
7.5 Pin assignment Binder mating connector .......................................................................................... 19
8Dismounting ................................................................................................................................................................... 20
8.1 Step 1 .................................................................................................................................................................... 20
8.2 Step 2 .................................................................................................................................................................... 20
8.3 Step 3 .................................................................................................................................................................... 21
8.4 Step 4 .................................................................................................................................................................... 21
8.5 Step 5 .................................................................................................................................................................... 22
9Technical data ............................................................................................................................................................... 24
9.1 Technical data - electrical ratings ........................................................................................................... 24
9.2 Technical data - mechanical design ...................................................................................................... 24
10 Accessories .................................................................................................................................................................... 25
11 EU Declaration of Conformity ............................................................................................................................. 26

1 Baumer_HOGS75K-A-T1_II_DE-EN (19A1) MB175aT1 - 11173568
1Allgemeine Hinweise
Achtung!
Beschädigung des auf dem Gerät bendlichen Siegels führt zu Gewährleistungsverlust.
1Allgemeine Hinweise
1.1 Zeichenerklärung:
Gefahr
Warnung bei möglichen Gefahren
Hinweis zur Beachtung
Hinweis zur Gewährleistung eines einwandfreien Betriebes des Gerätes
i
Information
Empfehlung für die Gerätehandhabung
1.2 Der Sinus Drehgeber HOGS 75 K ist ein opto-elektronisches Präzisionsmessgerät, das mit
Sorgfalt nur von technisch qualiziertem Per sonal gehandhabt werden darf.
1.3 Die zu erwartende Lebensdauer des Gerätes hängt von den Kugellagern ab, die mit einer
Dauerschmierung ausgestattet sind.
1.4 Der Lagertemperaturbereich des Gerätes liegt zwischen -15 °C bis +70 °C.
1.5 Der Betriebstemperaturbereich des Gerätes liegt zwischen -20 °C bis +70 °C,
eingeschränkt im Ex-Bereich siehe Abschnitt 2,
am Gehäuse gemessen.
1.6 EU-Konformitätserklärung gemäß den europäischen Richtlinien.
1.7 Das Gerät ist zugelassen nach UL (gilt nicht für den Einsatz in explosionsgefährdeten Be-
reichen).
1.8 Wir gewähren 2 Jahre Gewährleistung im Rahmen der Bedingungen des Zentralverbandes der
Elektroindustrie (ZVEI).
1.9 Wartungsarbeiten sind nicht erforderlich. Das Gerät darf nur wie in dieser Anleitung beschrie-
ben geöffnet werden. Reparaturen, die ein vollständiges Öffnen des Gerätes erfordern, sind
ausschließlich vom Hersteller durchzuführen. Am Gerät dürfen keine Veränderungen vorge-
nommen werden.
1.10 Bei Rückfragen bzw. Nachlieferungen sind die auf dem Typenschild des Gerätes angege-
benen Daten, insbesondere Typ und Seriennummer, unbedingt anzugeben.
1.11 Entsorgung (Umweltschutz):
Gebrauchte Elektro- und Elektronikgeräte dürfen nicht im Hausmüll entsorgt werden.
Das Produkt enthält wertvolle Rohstoffe, die recycelt werden können. Wenn immer
möglich sollen Altgeräte lokal am entsprechenden Sammeldepot entsorgt werden. Im
Bedarfsfall gibt Baumer den Kunden die Möglichkeit, Baumer-Produkte fachgerecht zu entsor-
gen. Weitere Informationen siehe www.baumer.com.
i

MB175aT1 - 11173568 Baumer_HOGS75K-A-T1_II_DE-EN (19A1) 2
General notes 1
1General notes
1.1 Symbol guide:
Danger
Warnings of possible danger
General information for attention
Informations to ensure correct device operation
i
Information
Recommendation for device handling
1.2 The sine encoder HOGS 75 K is an opto electronic precision measurement device which
must be handled with care by skilled personnel only.
1.3 The expected service life of the device depends on the ball bearings, which are equipped with
a permanent lubrication.
1.4 The storage temperature range of the device is between -15 °C and +70 °C.
1.5 The operating temperature range of the device is between -20 °C and +70 °C,
restricted in potentially explosive environments see section 2,
measured at the housing.
1.6 EU Declaration of Conformity meeting to the European Directives.
1.7 The device is UL approved (not applicable for operation in potentially explosive atmospheres).
1.8 We grant a 2-year warranty in accordance with the regulations of the ZVEI (Central Association
of the German Electrical Industry).
1.9 Maintenance work is not necessary. The device may be only opened as described in this
instruction. Repair work that requires opening the device completely must be carried out by the
manufacturer. Alterations of the device are not permitted.
1.10 In the event of queries or subsequent deliveries, the data on the device type label must be
quoted, especially the type designation and the serial number.
1.11 Disposal (environmental protection):
Do not dispose of electrical and electronic equipment in household waste. The product
contains valuable raw materials for recycling. Whenever possible, waste electrical and
electronic equipment should be disposed locally at the authorized collection point. If
necessary, Baumer gives customers the opportunity to dispose of Baumer products profession-
ally. For further information see www.baumer.com.
Warning!
Damaging the seal on the device invalidates warranty.
i

3 Baumer_HOGS75K-A-T1_II_DE-EN (19A1) MB175aT1 - 11173568
2Betrieb in explosionsgefährdeten Bereichen
Das Gerät entspricht der Richtlinie 2014/34/EU für explosionsgefährdete Bereiche.
Der Einsatz ist gemäß den Gerätekategorien 3 G (Ex-Atmosphäre Gas) und 3D(Ex-Atmo-
sphäre Staub) zulässig.
Gerätekategorie 3 G: - Ex-Kennzeichnung: II 3 G Ex nA IIC T4 Gc
- Normenkonformität: EN 60079-0:2012 + A11:2013
EN 60079-15:2010
- Zündschutzart: nA
- Temperaturklasse: T4
- Gerätegruppe: II
Gerätekategorie 3 D: - Ex-Kennzeichnung: II 3 D Ex tc IIIC T135°C Dc
- Normenkonformität: EN 60079-31:2014
- Schutzprinzip: Schutz durch Gehäuse
- Max. Oberächentemperatur: +135 °C
- Gerätegruppe: III
Der Einsatz in anderen explosionsgefährdeten Bereichen ist nicht zulässig.
2.1 Der maximale Umgebungstemperaturbereich für den Einsatz des Gerätes im Ex-Bereich
beträgt -20 °C bis +40 °C.
2.2 Der Anlagenbetreiber hat zu gewährleisten, dass eine mögliche Staubablagerung eine maxi-
male Schichtdicke von 5 mm nicht überschreitet (gemäß EN 60079-14).
2.3 Eine gegebenenfalls an anderen Stellen aufgeführte UL-Listung gilt nicht für den Einsatz im
Ex-Bereich.
2.4 Das Gerät darf nur in Betrieb genommen werden, wenn ...
– die Angaben auf dem Typenschild des Gerätes mit dem zulässigen Ex-Einsatzbereich vor
Ort übereinstimmen (Gerätegruppe, Kategorie, Zone, Temperaturklasse bzw. maximale
Oberächentemperatur),
– die Angaben auf dem Typenschild des Gerätes mit dem Spannungsnetz übereinstimmen,
– das Gerät unbeschädigt ist (keine Schäden durch Transport und Lagerung) und
– sichergestellt ist, dass keine explosionsfähige Atmosphäre, Öle, Säure, Gase, Dämpfe,
Strahlungen etc. bei der Montage vorhanden sind.
2.5 An Betriebsmitteln, die in explosionsgefährdeten Bereichen eingesetzt werden, darf keine
Veränderung vorgenommen werden. Reparaturen dürfen nur durch vom Hersteller autorisierte
Stellen ausgeführt werden. Bei Zuwiderhandlung erlischt die Ex-Zulassung.
2.6 Bei der Montage und Inbetriebnahme ist die Norm EN 60079-14 zu beachten.
2Betrieb in explosionsgefährdeten Bereichen
Das Gerät ist entsprechend den Angaben in der Montage- und Betriebsanleitung zu be-
treiben. Die für die Verwendung bzw. den geplanten Einsatzzweck zutreffenden Gesetze,
Richtlinien und Normen sind zu beachten.

MB175aT1 - 11173568 Baumer_HOGS75K-A-T1_II_DE-EN (19A1) 4
2Operation in potentially explosive environments
The device complies with the directive 2014/34/EU for potentionally explosive atmospheres.
It can be used in accordance with equipment categories 3 G (explosive gas atmosphere) and
3 D (explosive dust atmosphere).
Equipment category 3 G: - Ex labeling: II 3 G Ex nA IIC T4 Gc
- Conforms to standard: EN 60079-0:2012 + A11:2013
EN 60079-15:2010
- Type of protection: nA
- Temperature class: T4
- Group of equipment: II
Equipment category 3 D: - Ex labeling: II 3 D Ex tc IIIC T135°C Dc
- Conforms to standard: EN 60079-31:2014
- Protective principle: Protection by enclosure
- Max. surface temperature: +135 °C
- Group of equipment: III
The operation in other explosive atmospheres is not permissible.
2.1 In Ex areas the device must only be used within the ambient temperature range from -20 °C to
+40 °C.
2.2 The plant operator must ensure that any possible dust deposit does not exceed a thickness of
5 mm (in accordance with EN 60079-14).
2.3 An UL listing that may be stated elsewhere is not valid for use in explosive environ-
ments.
2.4 Operation of the device is only permissible when ...
– the details on the type label of the device match the on-site conditions for the permissible
Ex area in use (group of equipment, equipment category, zone, temperature class or maxi-
mum surface temperature),
– the details on the type label of the device match the electrical supply network,
– the device is undamaged (no damage resulting from transport or storage), and
– it has been checked that there is no explosive atmosphere, oils, acids, gases, vapors,
radiation etc. present when mounting.
2.5 It is not permissible to make any alteration to equipment that is used in potentially explosive envi-
ronments. Repairs may only be carried out by authorized authorities provided by the manufacturer.
Contravention invalidates the EX approval.
2.6 Attend the norm EN 60079-14 during mount and operation.
Operation in potentially explosive environments 2
The device must be operated in accordance with the stipulations of the mounting and
operating instructions. The relevant laws, regulations and standards for the planned ap-
plication must be observed.

5 Baumer_HOGS75K-A-T1_II_DE-EN (19A1) MB175aT1 - 11173568
3Sicherheitshinweise
3Sicherheitshinweise
3.1 Verletzungsgefahr durch rotierende Wellen
Haare und Kleidungsstücke können von rotierenden Wellen erfasst werden.
• Vor allen Arbeiten alle Betriebsspannungen ausschalten und Maschinen stillsetzen.
3.2 Zerstörungsgefahr durch elektrostatische Auadung
Die elektronischen Bauteile im Gerät sind empndlich gegen hohe Spannungen.
• Steckkontakte und elektronische Komponenten nicht berühren.
• Ausgangsklemmen vor Fremdspannungen schützen.
• Maximale Betriebsspannung nicht überschreiten.
3.3 Zerstörungsgefahr durch mechanische Überlastung
Eine starre Befestigung kann zu Überlastung durch Zwangskräfte führen.
• Die Beweglichkeit des Gerätes niemals einschränken.
Unbedingt die Montagehinweise beachten.
• Die vorgegebenen Abstände und/oder Winkel unbedingt einhalten.
3.4 Zerstörungsgefahr durch mechanischen Schock
Starke Erschütterungen, z. B. Hammerschläge, können zur Zerstörung der Abtastung führen.
• Niemals Gewalt anwenden.
Bei sachgemäßer Montage lässt sich alles leichtgängig zusammenfügen.
• Für die Demontage geeignetes Abziehwerkzeug benutzen.
3.5 Zerstörungsgefahr durch Verschmutzung
Schmutz kann im Gerät zu Kurzschlüssen und zur Beschädigung der Abtastung führen.
• Während aller Arbeiten am Gerät auf absolute Sauberkeit achten.
• Niemals Öl oder Fett in das Innere des Gerätes gelangen lassen.
3.6 Zerstörungsgefahr durch klebende Flüssigkeiten
Klebende Flüssigkeiten können die Abtastung und die Kugellager beschädigen. Die Demontage
eines mit der Achse verklebten Gerätes kann zu dessen Zerstörung führen.
3.7 Explosionsgefahr
Das Gerät darf in explosiongefährdeten Bereichen der Kategorien 3 D und 3 G eingesetzt wer-
den. Der Betrieb in anderen explosionsgefährdeten Bereichen ist nicht zulässig.

MB175aT1 - 11173568 Baumer_HOGS75K-A-T1_II_DE-EN (19A1) 6
Security indications 3
3Security indications
3.1 Risk of injury due to rotating shafts
Hair and clothes may become tangled in rotating shafts.
• Before all work switch off all voltage supplies and ensure machinery is stationary.
3.2 Risk of destruction due to electrostatic charge
Electronic parts contained in the device are sensitive to high voltages.
• Do not touch plug contacts or electronic components.
• Protect output terminals against external voltages.
• Do not exceed maximum voltage supply.
3.3 Risk of destruction due to mechanical overload
Rigid mounting may give rise to constraining forces.
• Never restrict the freedom of movement of the device.
The mounting instructions must be followed.
• Itisessentialthatthespeciedclearancesand/oranglesareobserved.
3.4 Risk of destruction due to mechanical shock
Violent shocks, e. g. due to hammer impacts, can lead to the destruction of the sensing system.
• Never use force.
Mounting is simple when correct procedure is followed.
• Use suitable puller for dismounting.
3.5 Risk of destruction due to contamination
Dirt penetrating inside the device can cause short circuits and damage the sensing system.
• Absolute cleanliness must be maintained when carrying out any work on the device.
• Never allow lubricants to penetrate the device.
3.6 Risk of destruction due to adhesive uids
 Adhesive uids can damage the sensing system and the ball bearings. Dismounting a device,
secured to a shaft by adhesive may lead to the destruction of the device.
3.7 Explosion risk
You can use the device in areas with explosive atmospheres of category 3 D and 3 G. The opera-
tion in other explosive atmospheres is not permissible.

7 Baumer_HOGS75K-A-T1_II_DE-EN (19A1) MB175aT1 - 11173568
4Vorbereitung/Preparation
1Gehäuse
2Konuswelle mit Schlüsseläche SW 17 mm
3Stützblech für Drehmomentstütze
4Abdeckhaube
5Torxschraube M3x12 mm
6Erdungsband ~195 mm lang
7Kabelverschraubung M16x1,5 mm
für Kabel ø5...9 mm
8Sensorkabel HEK 8 1) oder HEK 8 HQ 1), siehe
Abschnitt 7.3 oder 7.4.
91) Binder-Rundsteckverbinder, 9-polig, Stiftkon-
takte, rechtsdrehend, siehe Abschnitt 7.5.
1) Je nach Version
1Housing
2Coneshaftwithspannerat17mma/f
3Support plate for torque arm
4Cover
5Torx screw M3x12 mm
6Earthing strap, length ~195 mm
7Cable gland M16x1.5 mm
for cable ø5...9 mm
8Sensor cable HEK 8 1) or HEK 8 HQ 1), see
section 7.3 or 7.4.
91) Binder mating connector, 9-pin, male, CW,
see section 7.5.
1) Depending on version

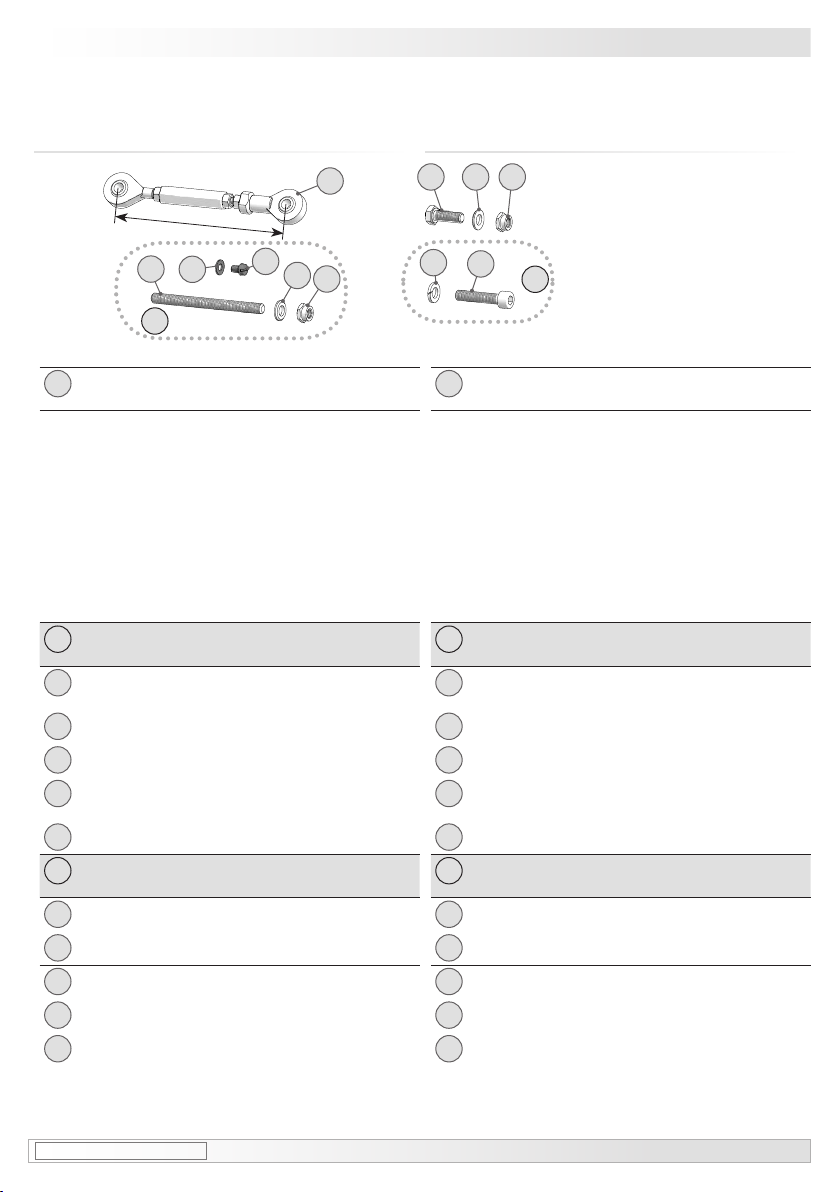

4Vorbereitung
4.1 Lieferumfang
4Preparation
4.1 Scope of delivery
1
2254
3
6
7
8
7
8
91)
