Baumer HUBNER BERLIN HOG 10 User manual

MB071.1T2 - 11069399 Baumer_HOG10-FSL-T2_II_DE-EN (16A2)
HOG 10 + FSL
Kombination
Drehgeber mit integriertem Fliehkraftschalter
Combination
Encoder with integrated centrifugal switch
Montage- und Betriebsanleitung
Installation and operating instructions
Mit Heizung
With heating
HOG 10.2 M + FSL
(Option redundant)

Baumer_HOG10-FSL-T2_II_DE-EN (16A2) MB071.1T2 - 11069399
Inhaltsverzeichnis
Inhaltsverzeichnis
1Allgemeine Hinweise ...................................................................................................................................................1
2Sicherheitshinweise .....................................................................................................................................................3
3Vorbereitung ......................................................................................................................................................................5

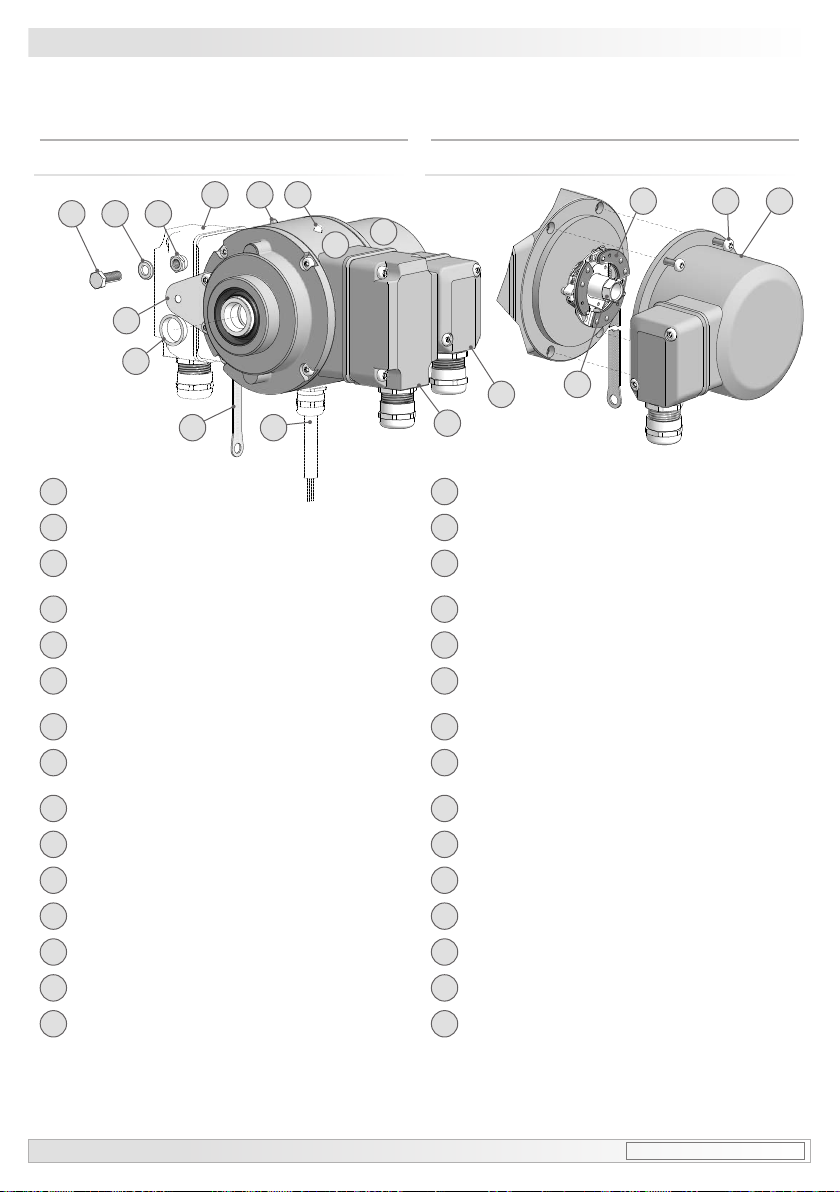

3.1 Lieferumfang Gerät ...........................................................................................................................................5
3.2 Lieferumfang Klemmenkasten ....................................................................................................................6

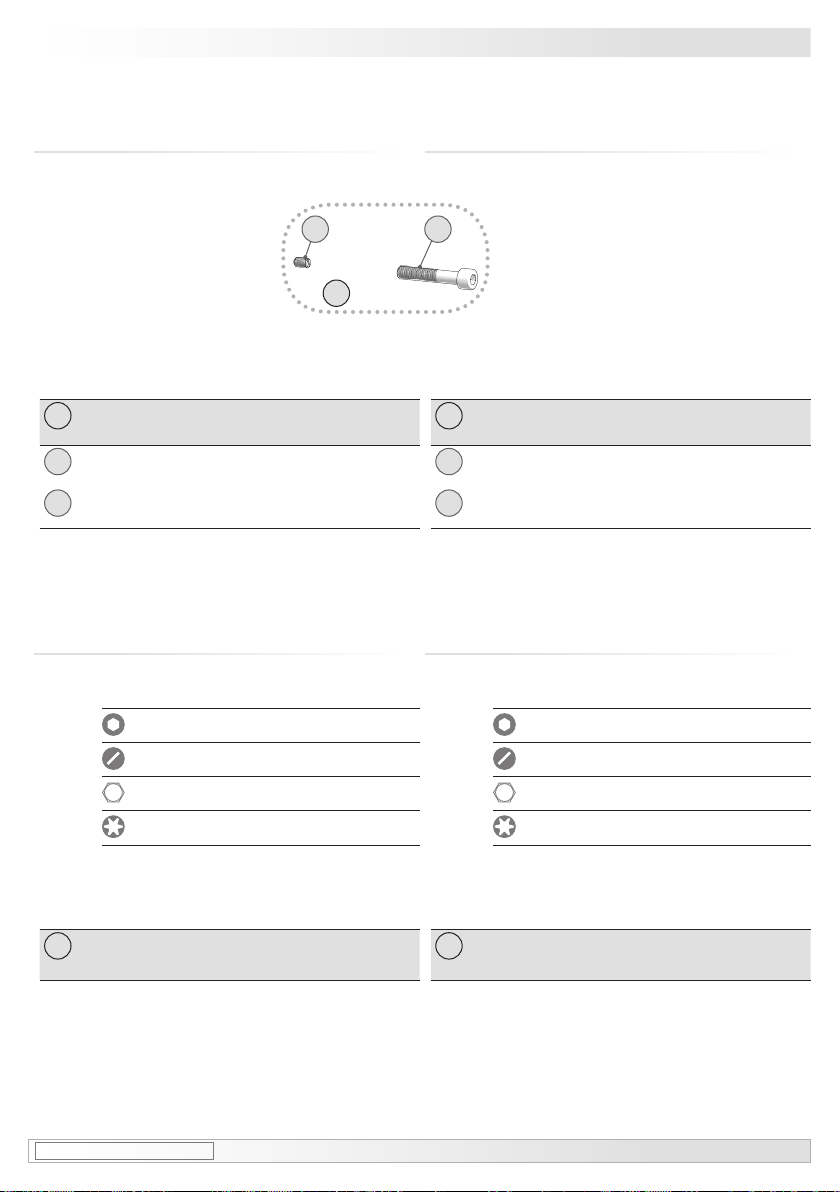

3.3 Zur Montage erforderlich (nicht im Lieferumfang enthalten) .......................................................7
3.4 Zur Demontage erforderlich (nicht im Lieferumfang enthalten) ................................................8
3.5 Erforderliches Werkzeug (nicht im Lieferumfang enthalten) .......................................................8
4Montage ................................................................................................................................................................................9
4.1 Schritt 1 ...................................................................................................................................................................9
4.2 Schritt 2 ...................................................................................................................................................................9
4.3 Schritt 3 - Version mit einseitig offener Hohlwelle ......................................................................... 10
4.4 Schritt 3 - Version mit Konuswelle ..........................................................................................................11
4.5 Schritt 4 ................................................................................................................................................................ 12
4.6 Schritt 5 - Drehmomentstütze .................................................................................................................. 13
4.7 Hinweis zur Vermeidung von Messfehlern ........................................................................................ 14
4.8 Schritt 6 ................................................................................................................................................................ 15
4.9 Anbauhinweis .................................................................................................................................................... 16
5Abmessungen ................................................................................................................................................................17
5.1 Einseitig offene Hohlwelle ...........................................................................................................................17
5.2 Einseitig offene Hohlwelle und Heizung ..............................................................................................17
5.3 Konuswelle ......................................................................................................................................................... 18
5.4 Konuswelle und Heizung ............................................................................................................................ 18
6Elektrischer Anschluss .......................................................................................................................................... 19
6.1 Anschluss Drehgeber HOG 10 ................................................................................................................ 19
6.1.1 Kabelanschluss ......................................................................................................................................... 19
6.1.2 Beschreibung der Anschlüsse .......................................................................................................... 22
6.1.3 Ausgangssignale ...................................................................................................................................... 22
6.1.4 Klemmenbelegung .................................................................................................................................. 23
6.1.5 LED-Anzeige / Fehlerausgang (Option EMS - Enhanced Monitoring System) ....... 24
6.1.6 Stromanschluss für Heizung (nur bei Version mit Heizung) .............................................. 25
6.1.7 Sensorkabel HEK 8 (Zubehör) .......................................................................................................... 25
6.2 Anschluss Fliehkraftschalter FSL .......................................................................................................... 26
6.2.1 Kabelanschluss ......................................................................................................................................... 26
6.2.2 Klemmenbelegung .................................................................................................................................. 27
7Demontage ...................................................................................................................................................................... 28
8Zubehör .............................................................................................................................................................................. 32
9Technische Daten ....................................................................................................................................................... 33
9.1 Technische Daten - elektrisch .................................................................................................................. 33
9.2 Technische Daten - elektrisch (Drehgeber) ...................................................................................... 33
9.3 Technische Daten - elektrisch (Fliehkraftschalter) ........................................................................ 33
9.4 Technische Daten - mechanisch ............................................................................................................ 34

MB071.1T2 - 11069399 Baumer_HOG10-FSL-T2_II_DE-EN (16A2)
Table of contents
Table of contents
1General notes ...................................................................................................................................................................2
2Security indications .....................................................................................................................................................4
3Preparation .........................................................................................................................................................................5
3.1 Scope of delivery of the device ..................................................................................................................5
3.2 Scope of delivery terminal box ...................................................................................................................6
3.3 Required for mounting (not included in scope of delivery) .......................................................... 7
3.4 Required for dismounting (not included in scope of delivery) ....................................................8
3.5 Required tools (not included in scope of delivery) ........................................................................... 8
4Mounting ..............................................................................................................................................................................9

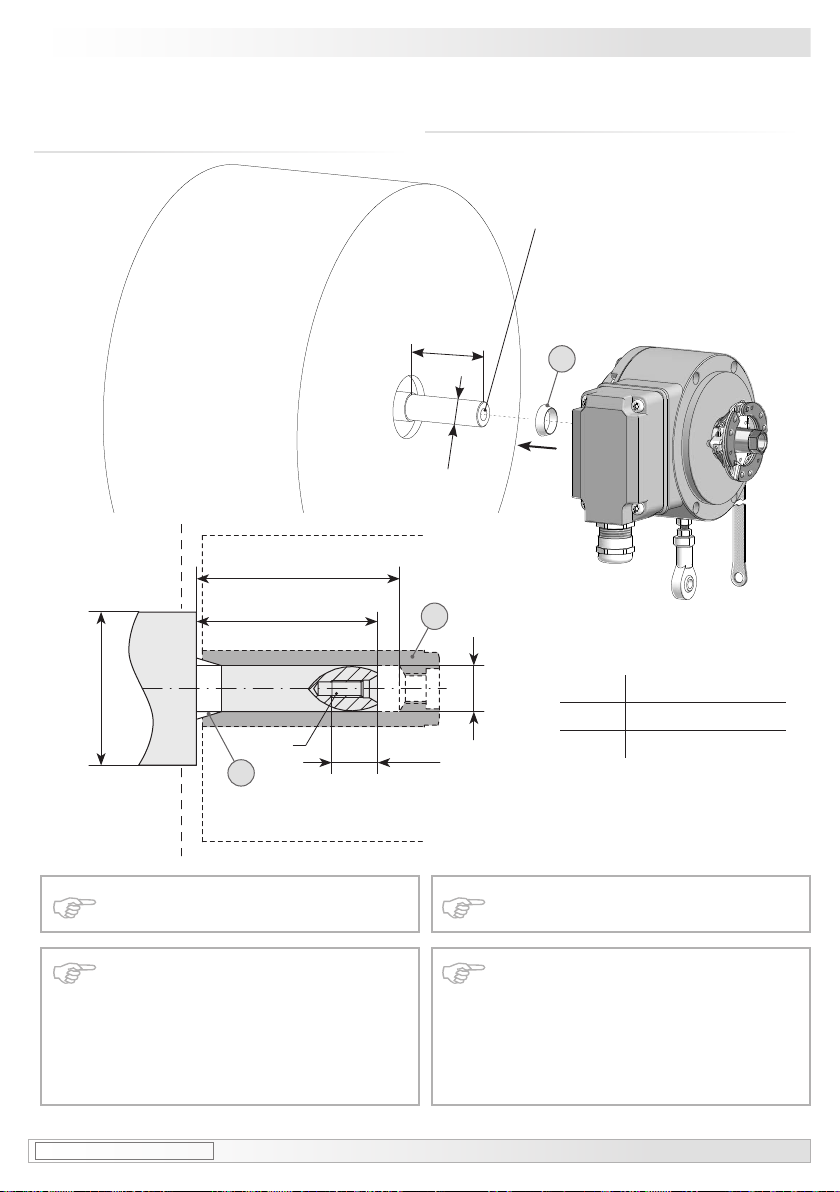

4.1 Step 1 ....................................................................................................................................................................... 9
4.2 Step 2 .......................................................................................................................................................................9
4.3 Step 3 - Blind hollow shaft version ........................................................................................................ 10
4.4 Step 3 - Cone shaft version ........................................................................................................................11
4.5 Step 4 .................................................................................................................................................................... 12
4.6 Step 5 - Torque arm ....................................................................................................................................... 13
4.7 How to prevent measurement errors .................................................................................................... 14
4.8 Step 6 .................................................................................................................................................................... 15

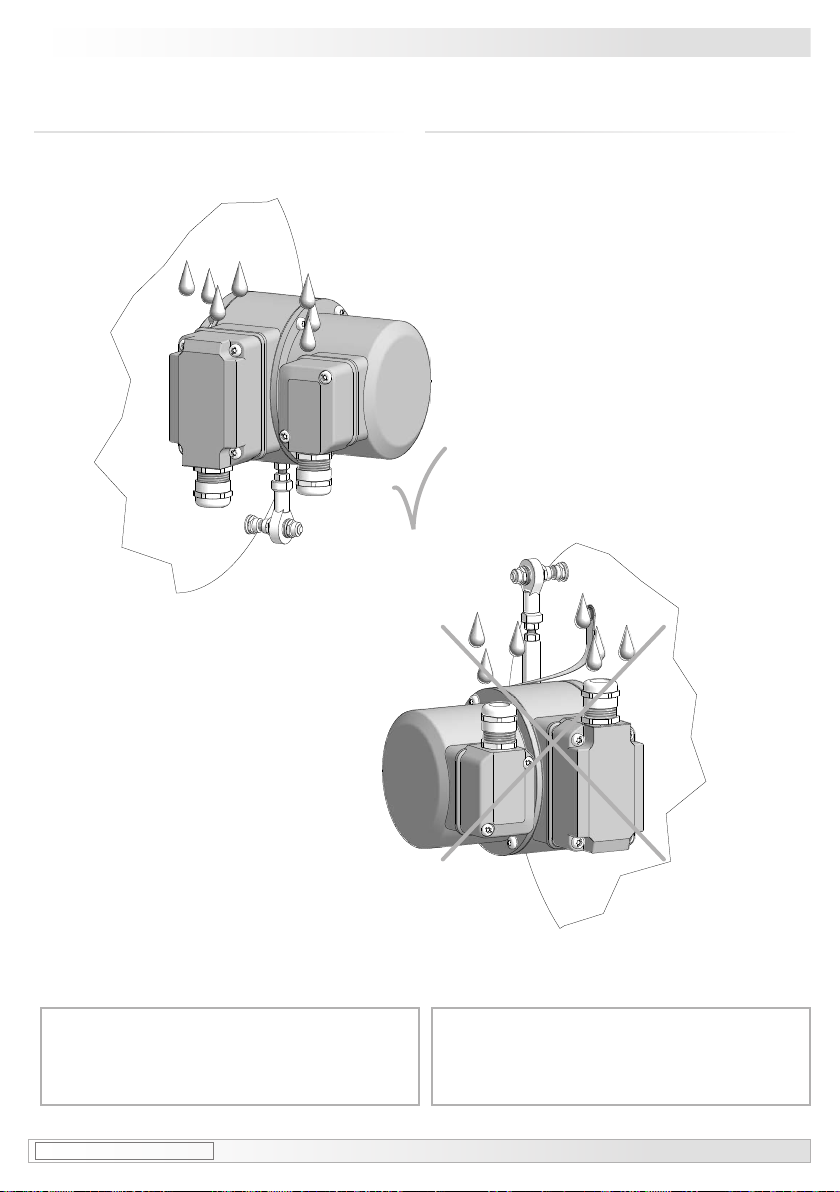

4.9 Mounting instruction ...................................................................................................................................... 16

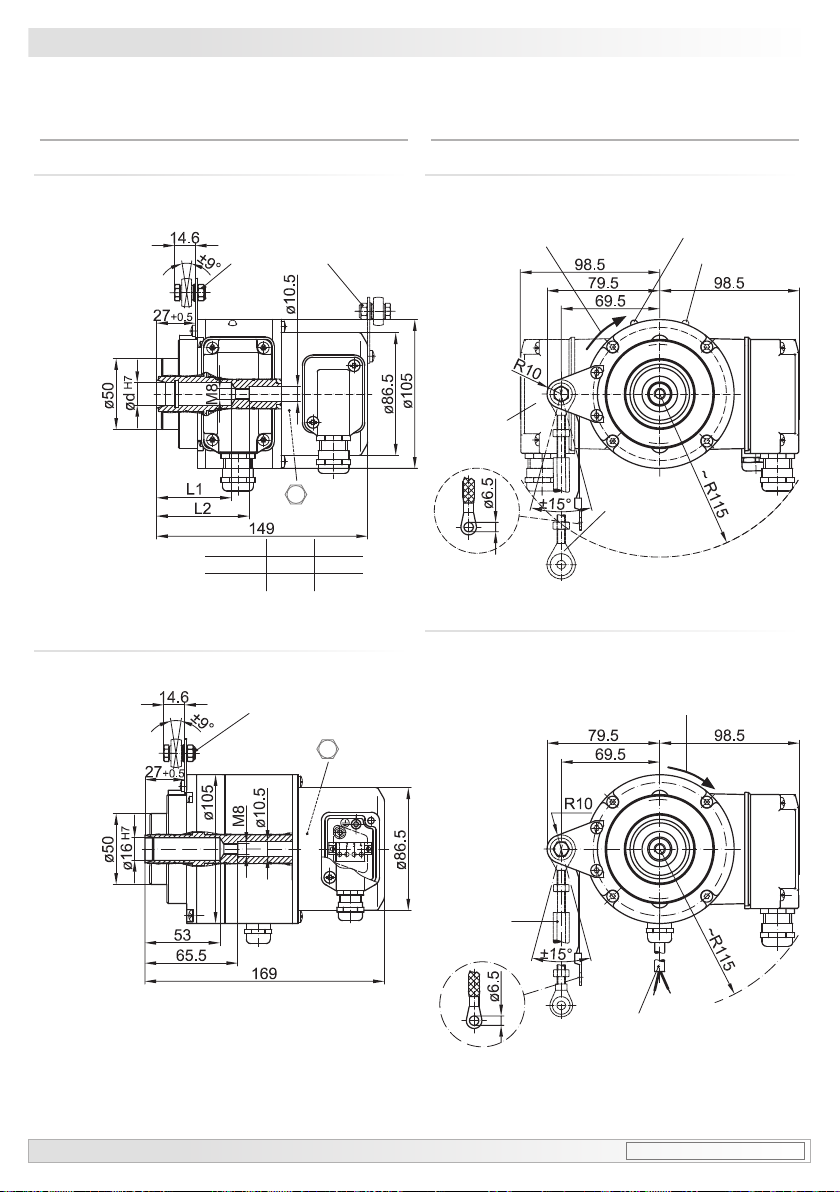

5Dimensions ..................................................................................................................................................................... 17
5.1 Blind hollow shaft ............................................................................................................................................ 17
5.2 Blind hollow shaft and internal heating ............................................................................................... 17
5.3 Cone shaft .......................................................................................................................................................... 18
5.4 Cone shaft and internal heating .............................................................................................................. 18
6Electrical connection ................................................................................................................................................ 19
6.1 Connection encoder HOG 10 ................................................................................................................... 19
6.1.1 Cable connection ..................................................................................................................................... 19
6.1.2 Terminalsignicance ............................................................................................................................. 22
6.1.3 Output signals ............................................................................................................................................ 22
6.1.4 Terminal assignment .............................................................................................................................. 23
6.1.5 LED status / Error output (Option EMS - Enhanced Monitoring System) .................. 24
6.1.6 Power supply for heating (only for version with heating) ..................................................... 25
6.1.7 Sensor cable HEK 8 (accessory) ..................................................................................................... 25
6.2 Connection centrifugal switch FSL ........................................................................................................ 26
6.2.1 Cable connection ..................................................................................................................................... 26
6.2.2 Terminal assignment .............................................................................................................................. 27

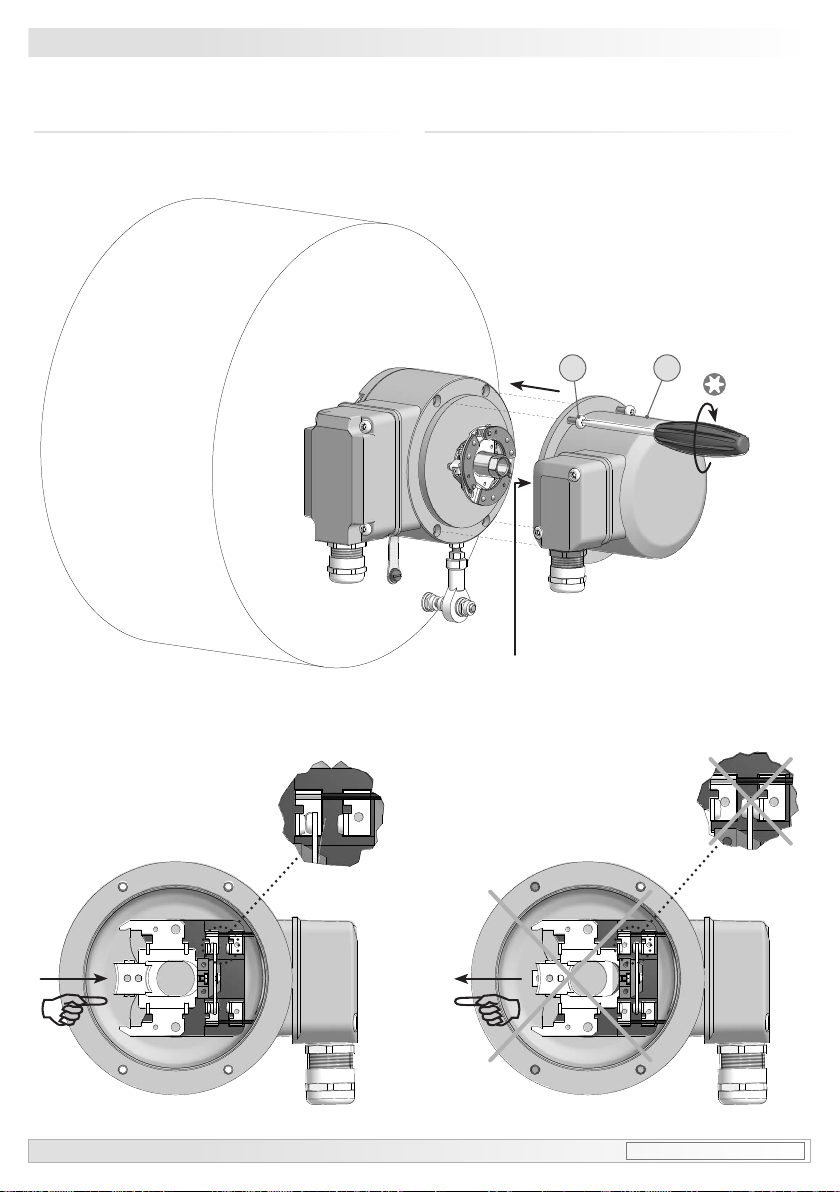

7Dismounting ................................................................................................................................................................... 28

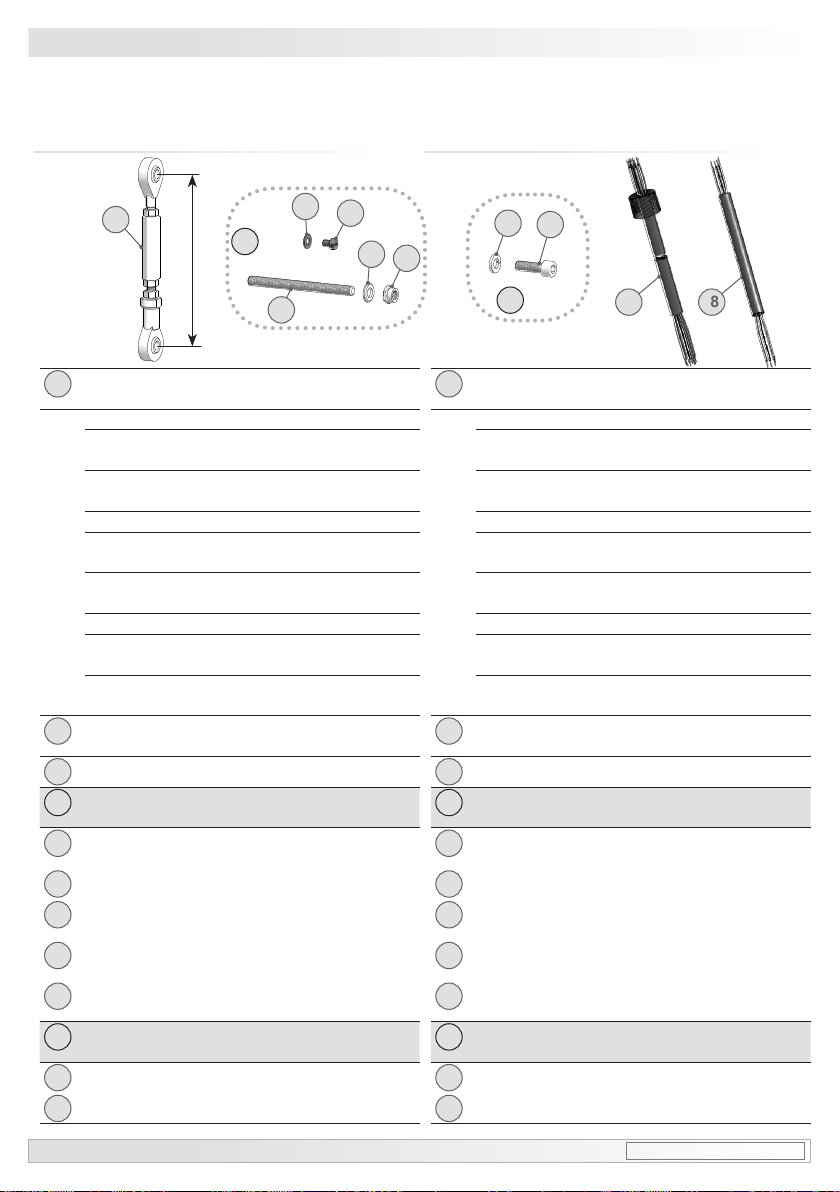

8Accessories .................................................................................................................................................................... 32
9Technical data ............................................................................................................................................................... 35
9.1 Technical data - electrical ratings ........................................................................................................... 35
9.2 Technical data - electrical ratings (encoder) .................................................................................... 35
9.3 Technical data - electrical ratings (centrifugal switch) ................................................................. 35
9.4 Technical data - mechanical design ...................................................................................................... 36

1 Baumer_HOG10-FSL-T2_II_DE-EN (16A2) MB071.1T2 - 11069399
1Allgemeine Hinweise
Achtung!
Beschädigung des auf dem Gerät bendlichen Siegels führt zu Gewährleistungsverlust.
1Allgemeine Hinweise
1.1 Zeichenerklärung:
Gefahr
Warnung bei möglichen Gefahren
Hinweis zur Beachtung
Hinweis zur Gewährleistung eines einwandfreien Betriebes des Produkts
i
Information
Empfehlung für die Produkthandhabung
1.2
Die Kombination HOG 10 + FSL ist ein opto-elektronisches Präzisionsmessgerät, das mit Sorgfalt
nur von technisch qualiziertem Per sonal gehandhabt werden darf.
1.3 Die zu erwartende Lebensdauer des Gerätes hängt von den Kugellagern ab, die mit einer
Dauerschmierung ausgestattet sind.
1.4 Der Lagertemperaturbereich des Gerätes liegt zwischen -15 °C bis +70 °C.
1.5 Der Betriebstemperaturbereich des Gerätes liegt zwischen -40 °C (>3072 Impulse
pro Umdrehung: -25 °C, optional mit Heizung: -50 °C) bis +100 °C.
1.6 EU-Konformitätserklärung gemäß den europäischen Richtlinien.
1.7 Wir gewähren 2 Jahre Gewährleistung im Rahmen der Bedingungen des Zentralverbandes der
Elektroindustrie (ZVEI).
1.8 Wartungsarbeiten sind nicht erforderlich. Reparaturen dürfen nur vom Hersteller durchgeführt
werden. Am Gerät dürfen keine Veränderungen vorgenommen werden.
1.9 Bei Rückfragen bzw. Nachlieferungen sind die auf dem Typenschild des Gerätes angege-
benen Daten, insbesondere Typ und Seriennummer, unbedingt anzugeben.
1.10 Alle Bestandteile der Kombination sind nach länderspezischen Vorschriften zu entsorgen.
i

MB071.1T2 - 11069399 Baumer_HOG10-FSL-T2_II_DE-EN (16A2) 2
General notes 1
1General notes
1.1 Symbol guide:
Danger
Warnings of possible danger
General information for attention
Informations to ensure correct product operation
i
Information
Recommendation for product handling
1.2 The combination HOG 10 + FSL is an opto electronic precision measurement device which
must be handled with care by skilled personnel only.
1.3 The expected operating life of the device depends on the ball bearings, which are equipped with
a permanent lubrication.
1.4 The storage temperature range of the device is between -15 °C and +70 °C.
1.5 The operating temperature range of the device is between -40 °C (>3072 pulses
per revolution: -25 °C, optionally with heating: -50 °C) and +100 °C.
1.6 EU Declaration of Conformity meeting to the European Directives.
1.7 We grant a 2-year warranty in accordance with the regulations of the ZVEI (Central Association
of the German Electrical Industry).
1.8 Maintenance work is not necessary. Repair work must be carried out by the manufacturer. Al-
terations of the device are not permitted.
1.9 In the event of queries or subsequent deliveries, the data on the device type label must be
quoted, especially the type designation and the serial number.
1.10 Combinations components are to be disposed of according to the regulations prevailing in the
respective country.
Warning!
Damaging the seal on the device invalidates warranty.
i

3 Baumer_HOG10-FSL-T2_II_DE-EN (16A2) MB071.1T2 - 11069399
2Sicherheitshinweise
2Sicherheitshinweise
2.1 Verletzungsgefahr durch rotierende Wellen
Haare und Kleidungsstücke können von rotierenden Wellen erfasst werden.
• Vor allen Arbeiten alle Betriebsspannungen ausschalten und Maschinen stillsetzen.
2.2 Zerstörungsgefahr durch elektrostatische Auadung
Die elektronischen Bauteile in der Kombination sind empndlich gegen hohe Spannungen.
• Steckkontakte und elektronische Komponenten nicht berühren.
• Ausgangsklemmen vor Fremdspannungen schützen.
• Max. Betriebsspannung nicht überschreiten.
2.3 Zerstörungsgefahr durch mechanische Überlastung
Eine starre Befestigung kann zu Überlastung durch Zwangskräfte führen.
• Die Beweglichkeit der Kombination niemals einschränken. Unbedingt die Montagehinweise
beachten.
• Die vorgegebenen Abstände und/oder Winkel unbedingt einhalten.
2.4 Zerstörungsgefahr durch mechanischen Schock
Starke Erschütterungen, z. B. Hammerschläge, können zur Zerstörung der Abtastung führen.
• Niemals Gewalt anwenden. Bei sachgemäßer Montage lässt sich alles leichtgängig zusam-
menfügen.
• Für die Demontage geeignetes Abziehwerkzeug benutzen.
2.5 Zerstörungsgefahr durch Verschmutzung
Schmutz kann in der Kombination zu Kurzschlüssen und zur Beschädigung der optischen Ab-
tastung führen.
• Während aller Arbeiten am geöffneten Klemmenkasten auf absolute Sauberkeit achten.
• Bei der Demontage niemals Öl oder Fett in das Innere der Kombination gelangen lassen.
2.6 Zerstörungsgefahr durch klebende Flüssigkeiten
Klebende Flüssigkeiten können die optische Abtastung und die Lager beschädigen. Die Demon-
tage einer mit der Achse verklebten Kombination kann zu deren Zerstörung führen.
2.7 Explosionsgefahr
Die Kombination nicht in Bereichen mit explosionsgefährdeten bzw. leicht entzündlichen Mate-
rialien verwenden. Durch eventuelle Funkenbildung können diese leicht Feuer fangen und/oder
explodieren.

MB071.1T2 - 11069399 Baumer_HOG10-FSL-T2_II_DE-EN (16A2) 4
Security indications 2
2Security indications
2.1 Risk of injury due to rotating shafts
Hair and clothes may become tangled in rotating shafts.
• Before all work switch off all operating voltages and ensure machinery is stationary.
2.2 Risk of destruction due to electrostatic charge
Electronic parts contained in the combination are sensitive to high voltages.
• Do not touch plug contacts or electronic components.
• Protect output terminals against external voltages.
• Do not exceed max. operating voltage.
2.3 Risk of destruction due to mechanical overload
Rigid mounting may give rise to constraining forces.
• Never restrict the freedom of movement of the combination. The installation instructions must
be followed.
• Itisessentialthatthespeciedclearancesand/oranglesareobserved.
2.4 Risk of destruction due to mechanical shock
Violent shocks, e. g. due to hammer impacts, can lead to the destruction of the optical sensing system.
• Never use force. Assembly is simple when correct procedure is followed.
• Use suitable puller for disassembly.
2.5 Risk of destruction due to contamination
Dirt penetrating inside the combination can cause short circuits and damage the optical sensing
system.
• Absolute cleanliness must be maintained when carrying out any work on the open terminal box.
• When dismantling, never allow lubricants to penetrate the combination.
2.6 Risk of destruction due to adhesive uids
 Adhesiveuidscandamagetheopticalsensingsystemandthebearings.Dismountingacombina-
tion, secured to a shaft by adhesive may lead to the destruction of the unit.
2.7 Explosion risk
Do not use the combination in areas with explosive and/or highly infammable materials. They may
explode and/or catch fre by possible spark formation.

5 Baumer_HOG10-FSL-T2_II_DE-EN (16A2) MB071.1T2 - 11069399
3Vorbereitung / Preparation
3Vorbereitung
3.1 Lieferumfang Gerät
3Preparation
3.1 Scope of delivery of the device
6 7
5
4
8
2
11
1
1414
15
12
12
13
1) 2) 2) 3)
1Gehäuse Drehgeber HOG 10
2Gehäuse Fliehkraftschalter FSL
3Einseitig offene Hohlwelle oder Konuswelle
mit Schlüsseläche SW 13 mm
4
Spannelement (nur bei einseitig offener Hohlwelle)
5Stützblech für Drehmomentstütze
6Sechskantschraube M6x18 mm,
ISO 4017, SW 10 mm
7Scheibe B6, ISO 7090
8Selbstsichernde Mutter M6,
ISO 10511, SW 10 mm
9Rotor FSL
10 Torx-Schraube M4x12 mm
11 Erdungsband ~230 mm lang
12 Klemmenkasten HOG 10
13 Klemmenkasten FSL
14 Status LED 2) oder 3), siehe Abschnitt 6.1.5.
15
Option: Heizungsanschluss, siehe Abschnitt 6.1.6.
1) Option M (redundant)
2) Option mit EMS
3) Option M (redundant) + EMS
1Housing encoder HOG 10
2Housing centrifugal switch FSL
3Blind hollow shaft or cone shaft
withspannerat13mma/f
4Clamping element (only for blind hollow shaft)
5Support plate for torque arm
6Hexagon screw M6x18 mm,
ISO 4017, 10 mm a/f
7Washer B6, ISO 7090
8Self-locking nut M6,
ISO 10511, 10 mm a/f
9Rotor FSL
10 Screw with torx drive M4x12 mm
11 Earthing strap, length ~230 mm
12 Terminal box HOG 10
13 Terminal box FSL
14 Status LED
2) or 3)
, see section 6.1.5.
15 Option: Heat connection, see section 6.1.6.
1) Option M (redundant)
2) Option with EMS
3) Option M (redundant) + EMS
9 10 2
3

MB071.1T2 - 11069399 Baumer_HOG10-FSL-T2_II_DE-EN (16A2) 6
Vorbereitung / Preparation 3
12a 12b
12c
13a
13d
13b
13c
12d12e
3.2 Lieferumfang Klemmenkasten 3.2 Scope of delivery terminal box
12a
Klemmenkastendeckel HOG 10
12b
Kombi-Torx-Schraube M4x32 mm
12c
Kabelverschraubung M20x1,5
für Kabel ø5-13 mm
12d
Anschlussplatine HOG 10,
siehe Abschnitt 6.1.1.3 und 6.1.4.
12e
Kombi-Torx-Schraube M3x10 mm
12f
Stecker D-SUB am Drehgebergehäuse
13a
Klemmenkastendeckel FSL
13b
Kombi-Torx-Schraube M4x32 mm
13c
Kabelverschraubung M20x1,5
für Kabel ø5-13 mm
13d
Anschlussklemmen FSL,
siehe Abschnitt 6.2.1.2 und 6.2.2.
1) Option M (redundant)
12a
Terminal box cover HOG 10
12b
Screw with torx and slotted drive M4x32 mm
12c
Cable gland M20x1.5
for cable ø5-13 mm
12d
Connecting board HOG 10,
see section 6.1.1.3 and 6.1.4.
12e
Screw with torx and slotted drive M3x10 mm
12f
Connectors D-SUB (male) on the encoder housing
13a
Terminal box cover FSL
13b
Screw with torx and slotted drive M4x32 mm
13c
Cable gland M20x1.5
for cable ø5-13 mm
13d
Connecting terminal FSL,
see section 6.2.1.2 and 6.2.2.
1) Option M (redundant)
12f
12a 12f
1) 1)
-

7 Baumer_HOG10-FSL-T2_II_DE-EN (16A2) MB071.1T2 - 11069399
3Vorbereitung / Preparation
3.3 Zur Montage erforderlich
(nicht im Lieferumfang enthalten)
3.3 Required for mounting
(not included in scope of delivery)
16 Drehmomentstütze, als Zubehör erhältlich,
Bestellnummer (Länge L, Version):
11043628 (67-70 mm, Standard)
11004078 (125 (±5) mm, Standard,
kürzbar auf ≥71 mm)
11002915 (440 (+20/-15) mm, Standard,
kürzbar auf ≥131 mm)
11054917 (67-70 mm, isoliert)
11072795 (125 (±5) mm, isoliert,
kürzbar auf ≥71 mm)
11082677 (440 (+20/-15) mm, isoliert,
kürzbar auf ≥131 mm)
11054918 (67-70 mm, rostfreier Stahl)
11072787 (125 (±5) mm, rostfreier Stahl,
kürzbar auf ≥71 mm)
11072737 (440 (+20/-15) mm
, rostfreier Stahl,
kürzbar auf ≥131 mm)
17 Sensorkabel HEK 8,
als Zubehör erhältlich, siehe Abschnitt 6.1.7.
18 Anschlusskabel für FSL
19 Montageset als Zubehör erhältlich,
Bestellnummer 11077197, bestehend aus:
19a
Gewindestange M6 (1.4104), Länge variabel
(≤210 mm)
19b
Scheibe B6,4, ISO 7090 (A2)
19c
Selbstsichernde Mutter M6,
ISO 10511 (A2), SW 10 mm
19d
Zylinderschraube M6x8, ISO 1207 (Ms)
für Erdungsband
19e
Scheibe B6,4, ISO 7090 (Ms)
für Erdungsband
20
Montage-/Demontageset als Zubehör erhältlich,
Bestellnummer 11077087, bestehend aus:
20a
Federring 6, DIN 7980
20b
Zylinderschraube M6x30, ISO 4762 (A2)
16 Torque arm, available as accessory,
order number (length L, version):
11043628 (67-70 mm, standard)
11004078 (125 (±5) mm, standard,
 canbeshortenedto≥71mm)
11002915 (440 (+20/-15) mm, standard,
 canbeshortenedto≥131mm)
11054917 (67-70 mm, insulated)
11072795 (125 (±5) mm, insulated,
 canbeshortenedto≥71mm)
11082677 (440 (+20/-15) mm, insulated,
 canbeshortenedto≥131mm)
11054918 (67-70 mm, stainless steel)
11072787 (125 (±5) mm, stainless steel,
 canbeshortenedto≥71mm)
11072737 (440 (+20/-15) mm
, stainless steel,
 canbeshortenedto≥131mm)
17 Sensor cable HEK 8,
available as accessory, see section 6.1.7.
18 Connecting cable for FSL
19 Mounting kit available as accessory,
order number 11077197, including:
19a
Thread rod M6 (1.4104), length variabel
(≤210mm)
19b
Washer B6.4, ISO 7090 (A2)
19c
Self-locking nut M6,
ISO 10511 (A2), 10 mm a/f
19d
Cylinder screw M6x8, ISO 1207 (Ms)
for earthing strap
19e
Washer B6.4, ISO 7090 (Ms)
for earthing strap
20
Mounting/dismounting kit available as accessory,
order number 11077087, including:
20a
Spring washer 6, DIN 7980
20b
Cylinder screw M6x30, ISO 4762 (A2)
16
19a
19e 19d
19b 19c
20a 20b
17 18
3x 3x
19
20
L

MB071.1T2 - 11069399 Baumer_HOG10-FSL-T2_II_DE-EN (16A2) 8
Vorbereitung / Preparation 3
3.4 Zur Demontage erforderlich
(nicht im Lieferumfang enthalten)
3.4 Required for dismounting
(not included in scope of delivery)
20
Montage-/Demontageset als Zubehör erhältlich,
Bestellnummer 11077087, bestehend aus:
20c
Gewindestift M6x10, ISO 7436 (5,8 Vzk)
20d
Zylinderschraube M8x45, ISO 4762 (A2)
20
Mounting/dismounting kit available as accessory,
order number 11077087, including:
20c
Setscrew M6x10, ISO 7436 (5.8 Vzk)
20d
Cylinder screw M8x45, ISO 4762 (A2)
3.5 Erforderliches Werkzeug
(nicht im Lieferumfang enthalten)
3.5 Required tools
(not included in scope of delivery)
21 Werkzeugset als Zubehör erhältlich,
Bestellnummer: 11068265 21 Tool kit available as accessory, order number: 11068265
5 und 6 mm
1,6x8,0 mm und 0,8x4 mm
10 (2x), 13 und 22 mm
TX 10, TX 20
5 und 6 mm
1.6x8.0 mm and 0.8x4 mm
10 (2x), 13 and 22 mm
TX 10, TX 20
20
20c 20d

4Montage / Mounting
9 Baumer_HOG10-FSL-T2_II_DE-EN (16A2) MB071.1T2 - 11069399
4.2 Schritt 2 4.2 Step 2
4Montage
4.1 Schritt 1
4Mounting
4.1 Step 1
16 *
87*
**
210 **
* Siehe Seite 5 oder 7
See page 5 or 7
6
Zul. Anzugsmoment
Max. tightening torque
Mt= 2-3 Nm
10 mm
10 mm
TX 20

MB071.1T2 - 11069399 Baumer_HOG10-FSL-T2_II_DE-EN (16A2) 10
Montage / Mounting 4
4.3 Schritt 3 - Version mit einseitig offener
Hohlwelle
4.3 Step 3 - Blind hollow shaft version
Motorwelle einfetten! Lubricate motor shaft!
Die Antriebswelle sollte einen mög-
lichst kleinen Rundlauffehler aufwei-
sen, da dieser zu einem Winkelfehler
führen kann (siehe Abschnitt 4.7).
Außerdem verursachen Rundlauffeh-
ler Vibrationen, die die Lebensdauer
der Kombination verkürzen können.
The drive shaft should have as less
runout as possible because this can
otherwise result in an angle error
(see section 4.7). In addition, any ra-
dial deviation can cause vibrations,
which can shorten the lifetime of the
combination.
L
ød
h6
Zentrierbohrung
Center hole
DIN 332-D, M6x16 mm
4*
M6
ødh6 L
16 mm 52 mm (40-52 mm)
20 mm 34 mm (25-34 mm)
≥ ø20 mm
ødh6
L
53 mm
(35 mm bei/at ød = 20 mm)
16 mm
5
4
*
*
* Siehe Seite 5
See page 5

4Montage / Mounting
11 Baumer_HOG10-FSL-T2_II_DE-EN (16A2) MB071.1T2 - 11069399
4.4 Step 3 - Cone shaft version4.4 Schritt 3 - Version mit Konuswelle
Motorwelle einfetten! Lubricate motor shaft!
20 mm
1:10
Zentrierbohrung
Center hole
DIN 332-D, M6x16 mm
Die Antriebswelle sollte einen mög-
lichst kleinen Rundlauffehler aufwei-
sen, da dieser zu einem Winkelfehler
führen kann (siehe Abschnitt 4.7).
Außerdem verursachen Rundlauffeh-
ler Vibrationen, die die Lebensdauer
der Kombination verkürzen können.
The drive shaft should have as less
runout as possible because this can
otherwise result in an angle error
(see section 4.7). In addition, any ra-
dial deviation can cause vibrations,
which can shorten the lifetime of the
combination.
ø17JS8 mm

MB071.1T2 - 11069399 Baumer_HOG10-FSL-T2_II_DE-EN (16A2) 12
Montage / Mounting 4
4.5 Schritt 4 4.5 Step 4
Zul. Anzugsmoment
bei Version mit
einseitig offener Hohlwelle:
Max. tightening torque for
blind hollow shaft version:
Mt= 6 Nm
Zul. Anzugsmoment
bei Version mit Konuswelle:
Max. tightening torque
for cone shaft version:
Mt= 3-4 Nm
20b20a
19a
19e 19d
19c19b
**
* **
**
* Siehe Seite 7
See page 7
13 mm
5 mm
10 mm
1.6x8 mm
16 *
19b 19b
16
21b
* *
*
*
19c
*

4Montage / Mounting
13 Baumer_HOG10-FSL-T2_II_DE-EN (16A2) MB071.1T2 - 11069399
4.6 Schritt 5 - Drehmomentstütze 4.6 Step 5 - Torque arm
15°
15°
9°
9°
9°
9°
L1
L2 (≥L1)
Die Montage der Drehmomentstütze sollte
spielfrei erfolgen. Ein Spiel von beispiels-
weise ±0,03 mm entspricht einem Rund-
lauffehler der Kombination von 0,06 mm,
was zu einem großen Winkelfehler führen
kann (siehe Abschnitt 4.7).
The torque arm should be mounted
free from clearance. A play of just
±0.03 mm, results in concentricity
error of the combination of 0.06 mm.
That may lead to a large angle error
(see section 4.7).

MB071.1T2 - 11069399 Baumer_HOG10-FSL-T2_II_DE-EN (16A2) 14
Montage / Mounting 4
4.7 Hinweis zur Vermeidung von Messfehlern
Für einen einwandfreien Betrieb der
Kombination ist ein korrekter Anbau, ins-
besondere auch der Drehmomentstütze,
notwendig, wie beschrieben in Abschnitt
4.1 bis 4.6.
Die Rundlaufabweichung der Motorwelle
sollte möglichst nicht mehr als 0,2 mm
(0,03 mm empfohlen) betragen, da hier-
durch Winkelfehler verursacht werden.
Solche Winkelfehler können durch einen
größeren Abstand L1 reduziert werden1).
Dabei ist zu beachten, dass die Länge L2
der Drehmomentstütze (siehe Abschnitt
4.6) mindestens gleich L1 sein sollte2).
Der Winkelfehler kann wie folgt berechnet
werden:
Δρmech = ± 90°/π · R/L1
mit R: Rundlaufabweichung in mm
L1:
Abstand der Drehmomentstütze
zum Kombinationsmittelpunkt in mm
Berechnungsbeispiel:
Für R= 0,06 mm und L1 = 69,5 mm ergibt
sich ein Winkelfehler Δρmech von ± 0,025°.
1) Auf Anfrage sind hierzu verschiedene Befes-
tigungsbleche für die Stützen erhältlich.
2) wenn L2 < L1 muss mit der Länge L2 gerechnet
werden
Weitere Informationen erhalten Sie
unter der Telefon-Hotline
[phone]
i
4.7 How to prevent measurement errors
To ensurethatthecombinationoperates cor-
rectly, it is necessary to mount it accurately
as described in section 4.1 to 4.6, which in-
cludes correct mounting of the torque arm.
The radial runout of the motor shaft
should not exceed 0.2 mm (0.03 mm
recommended), if at all possible, to prevent
an angle error.
An angle error may be reduced by in-
creasing the length of L11). Make sure
that the length L2 of the torque arm
(see section 4.6) is at least equal to L12).
The angle error can be calculated as fol-
lows:
Δρmech=±90°/π·R/L1
with R: Radial runout in mm
L1: Distance of the torque arm to the
center point of the combination in mm
Example:
For R= 0.06 mm and L1 = 69.5 mm the re-
sulting angle error Δρmech equals ± 0.025°.
1) For this different braces for the torque arm are
available on request.
2) If L2 < L1, L2 must be used in the calculation
formula
For more information,
call the telephone hotline at
[phone]
i

4Montage / Mounting
15 Baumer_HOG10-FSL-T2_II_DE-EN (16A2) MB071.1T2 - 11069399
4.8 Schritt 6 4.8 Step 6
210 **
Zul. Anzugsmoment
Max. tightening torque
Mt= 2-3 Nm
Ansicht D
View D
Ansicht D
Schieberstellung
View D
Slider position
TX 20

MB071.1T2 - 11069399 Baumer_HOG10-FSL-T2_II_DE-EN (16A2) 16
Montage / Mounting 4
4.9 Anbauhinweis 4.9 Mounting instruction
Wir empfehlen, die Kombination so zu
montieren, dass der Kabelanschluss
keinem direkten Wassereintritt aus-
gesetzt ist.
i
i
It is recommended to mount the
combination with cable connection
facing downward and being not expo-
sed to water.

17 Baumer_HOG10-FSL-T2_II_DE-EN (16A2) MB071.1T2 - 11069399
5Abmessungen
5.1 Einseitig offene Hohlwelle
(74022, 74029, 74035, 74653)
5Dimensions
5.1 Blind hollow shaft
(74022, 74029, 74035, 74653)
All dimensions in millimeters (unless otherwise stated)
Positive Drehrichtung
Positive rotating direction
Positive Drehrichtung
Positive rotating direction
Um 90° versetzt gezeichnet
Drawing 90° rotated
Um 90° versetzt gezeichnet
Drawing 90° rotated
5Abmessungen / Dimensions
Stromanschluss,
siehe Abschnitt 6.4.
Power supply,
see section 6.4.
5.2 Einseitig offene Hohlwelle und Hei-
zung
(74649, 74665)
5.2 Blind hollow shaft and internal heating
(74649, 74665)
Zubehör
Accessory
Zubehör
Accessory
Option
13 mm
13 mm
ødH7 L1 L2
16 53 65.5
20 35 51.5
Option EMS
Option EMS + M
Option M
