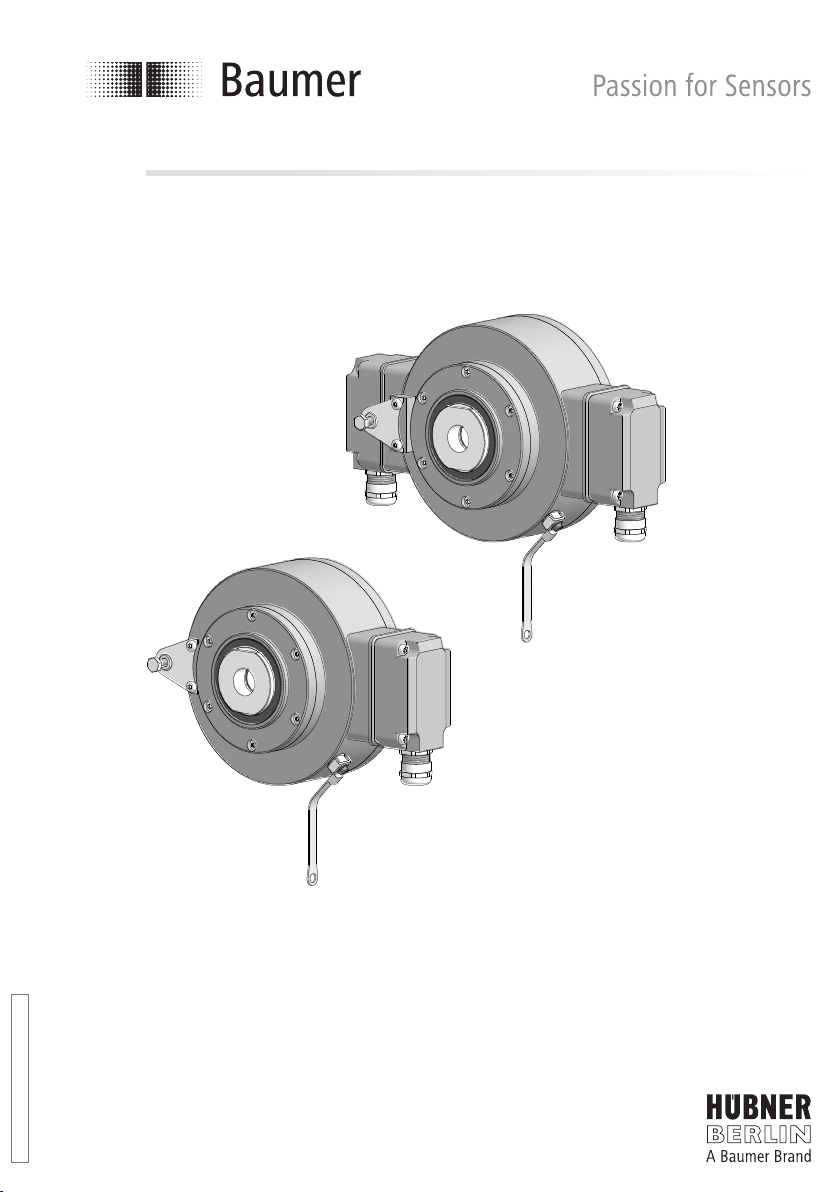

HOG 16 • HOG 16 M
Inkrementaler Drehgeber
Version mit Spannelement und Gewindebuchse
Incremental Encoder
Version with clamping element and insert nut
HOG 16 M
Redundante Abtastung
Redundant sensing
HOG 16
Einfache Abtastung
Single sensing

Baumer_HOG16-HOG16M-T1_II_DE-EN (17A1) MB098T1 - 11055709
Inhaltsverzeichnis
Inhaltsverzeichnis
1Allgemeine Hinweise ...................................................................................................................................................1
2Sicherheitshinweise .....................................................................................................................................................3
3Vorbereitung ......................................................................................................................................................................5
3.1 Lieferumfang Gerät ...........................................................................................................................................5
3.2 Lieferumfang Klemmenkasten ....................................................................................................................6
3.3 Zur Montage erforderlich (nicht im Lieferumfang enthalten) .......................................................7
3.4 Erforderliches Werkzeug (nicht im Lieferumfang enthalten) .......................................................8
4Montage ................................................................................................................................................................................9
4.1 Schritt 1 ...................................................................................................................................................................9
4.2 Schritt 2 ...................................................................................................................................................................9
4.3 Schritt 3 ................................................................................................................................................................ 10
4.4 Schritt 4 - Drehmomentstütze ...................................................................................................................11
4.5 Hinweis zur Vermeidung von Messfehlern ........................................................................................ 12
4.6 Schritt 5 ................................................................................................................................................................ 13
4.7 Schritt 6 ................................................................................................................................................................ 13
4.8 Schritt 7 - Klemmenkasten ........................................................................................................................ 14
4.9 Schritt 8 - Klemmenkasten ........................................................................................................................ 15
4.10 Schritt 9 und 10 - Klemmenkasten ........................................................................................................ 15
4.11 Schritt 11 - Klemmenkasten ...................................................................................................................... 16
4.12 Schritt 12 - Klemmenkasten ...................................................................................................................... 16
4.13 Anbauhinweis .....................................................................................................................................................17
5Abmessungen ............................................................................................................................................................... 18
5.1 Einfache Abtastung ....................................................................................................................................... 18
5.2 Redundante Abtastung ................................................................................................................................ 19
6Elektrischer Anschluss .......................................................................................................................................... 20
6.1 Beschreibung der Anschlüsse ................................................................................................................. 20
6.2 Sensorkabel HEK 8 (Zubehör) ................................................................................................................. 20
6.3 Klemmenbelegung ......................................................................................................................................... 21
6.4 Ausgangssignale ............................................................................................................................................. 21
7Betrieb und Wartung ................................................................................................................................................ 22
7.1 Austausch der Kohlebürste (nur bei Version mit Erdung) .......................................................... 22
8Demontage ...................................................................................................................................................................... 23
8.1 Schritt 1 und 2 .................................................................................................................................................. 23
8.2 Schritt 3 ................................................................................................................................................................ 24
8.3 Schritt 4 ................................................................................................................................................................ 24
8.4 Schritt 5 ................................................................................................................................................................ 25
9Zubehör .............................................................................................................................................................................. 26
10 Technische Daten ....................................................................................................................................................... 27
10.1 Technische Daten - elektrisch .................................................................................................................. 27
10.2 Technische Daten - mechanisch ............................................................................................................ 27

MB098T1 - 11055709 Baumer_HOG16-HOG16M-T1_II_DE-EN (17A1)
Table of contents
Table of contents
1General notes ...................................................................................................................................................................2
2Security indications .....................................................................................................................................................4
3Preparation .........................................................................................................................................................................5
3.1 Scope of delivery of the device .................................................................................................................. 5
3.2 Scope of delivery terminal box ...................................................................................................................6
3.3 Required for mounting (not included in scope of delivery) .......................................................... 7
3.4 Required tools (not included in scope of delivery) ........................................................................... 8
4Mounting ..............................................................................................................................................................................9
4.1 Step 1 .......................................................................................................................................................................9
4.2 Step 2 .......................................................................................................................................................................9
4.3 Step 3 .................................................................................................................................................................... 10
4.4 Step 4 - Torque arm ........................................................................................................................................11
4.5 How to prevent measurement errors .................................................................................................... 12
4.6 Step 5 .................................................................................................................................................................... 13
4.7 Step 6 .................................................................................................................................................................... 13
4.8 Step 7 - Terminal box .................................................................................................................................... 14
4.9 Step 8 - Terminal box .................................................................................................................................... 15
4.10 Step 9 and 10 - Terminal box .................................................................................................................... 15
4.11 Step 11 - Terminal box ................................................................................................................................. 16
4.12 Step 12 - Terminal box ................................................................................................................................. 16
4.13 Mounting instruction ...................................................................................................................................... 17
5Dimensions ..................................................................................................................................................................... 18
5.1 Single sensing .................................................................................................................................................. 18
5.2 Redundant sensing ........................................................................................................................................ 19
6Electrical connection ................................................................................................................................................ 20
6.1 Terminalsignicance.................................................................................................................................... 20
6.2 Sensor cable HEK 8 (accessory) ........................................................................................................... 20
6.3 Terminal assignment ..................................................................................................................................... 21
6.4 Output signals ................................................................................................................................................... 21
7Operation and maintenance ................................................................................................................................. 22
7.1 Replace of the carbon brush (only for version with earthing) .................................................. 22
8Dismounting ................................................................................................................................................................... 23
8.1 Step 1 and 2 ...................................................................................................................................................... 23
8.2 Step 3 .................................................................................................................................................................... 24
8.3 Step 4 .................................................................................................................................................................... 24
8.4 Step 5 .................................................................................................................................................................... 25
9Accessories .................................................................................................................................................................... 26
10 Technical data ............................................................................................................................................................... 28
10.1 Technical data - electrical ratings ........................................................................................................... 28
10.2 Technical data - mechanical design ...................................................................................................... 28

1 Baumer_HOG16-HOG16M-T1_II_DE-EN (17A1) MB098T1 - 11055709
1Allgemeine Hinweise
Achtung!
Beschädigung des auf dem Gerät bendlichen Siegels führt zu Gewährleistungsverlust.
1Allgemeine Hinweise
1.1 Zeichenerklärung:
Gefahr
Warnung bei möglichen Gefahren
Hinweis zur Beachtung
Hinweis zur Gewährleistung eines einwandfreien Betriebes des Produkts
i
Information
Empfehlung für die Produkthandhabung
1.2 Der inkrementale Drehgeber HOG 16 (HOG 16 M) ist ein opto-elektronisches Präzisions-
messgerät, das mit Sorgfalt nur von technisch qualiziertem Per sonal gehandhabt werden darf.
1.3 Die zu erwartende Lebensdauer des Gerätes hängt von den Kugellagern ab, die mit einer
Dauerschmierung ausgestattet sind.
1.4 Erdungsbürsten haben eine zu erwartende Lebensdauer, die vom Stromdurchgang abhängt
und in der Regel der Kugellagerlebensdauer entspricht.
1.5 Der Lagertemperaturbereich des Gerätes liegt zwischen -15 °C bis +70 °C.
1.6 Der Betriebstemperaturbereich des Gerätes liegt zwischen -40 °C bis +100 °C,
am Gehäuse gemessen.
1.7 EU-Konformitätserklärung gemäß den europäischen Richtlinien.
1.8 Das Gerät ist zugelassen nach UL.
1.9 Wir gewähren 2 Jahre Gewährleistung im Rahmen der Bedingungen des Zentralverbandes der
Elektroindustrie (ZVEI).
1.10 Wartungsarbeiten sind nicht erforderlich. Reparaturen dürfen nur vom Hersteller durchgeführt
werden. Am Gerät dürfen keine Veränderungen vorgenommen werden.
1.11 Bei Rückfragen bzw. Nachlieferungen sind die auf dem Typenschild des Gerätes angege-
benen Daten, insbesondere Typ und Seriennummer, unbedingt anzugeben.
1.12 Alle Bestandteile des Drehgebers sind nach länderspezischen Vorschriften zu entsorgen.
i

MB098T1 - 11055709 Baumer_HOG16-HOG16M-T1_II_DE-EN (17A1) 2
General notes 1
1General notes
1.1 Symbol guide:
Danger
Warnings of possible danger
General information for attention
Informations to ensure correct product operation
i
Information
Recommendation for product handling
1.2 The incremental encoder HOG 16 (HOG 16 M) is an opto electronic precision measurement
device which must be handled with care by skilled personnel only.
1.3 The expected operating life of the device depends on the ball bearings, which are equipped with
a permanent lubrication.
1.4 The expected operating life of the earthing brush depends on the electrical current and is
usually consistent with the operating life of the ball bearings.
1.5 The storage temperature range of the device is between -15 °C and +70 °C.
1.6 The operating temperature range of the device is between -40 °C and +100 °C,
measured at the housing.
1.7 EU Declaration of Conformity meeting to the European Directives.
1.8 The device is UL approved.
1.9 We grant a 2-year warranty in accordance with the regulations of the ZVEI (Central Association
of the German Electrical Industry).
1.10 Maintenance work is not necessary. Repair work must be carried out by the manufacturer. Al-
terations of the device are not permitted.
1.11 In the event of queries or subsequent deliveries, the data on the device type label must be
quoted, especially the type designation and the serial number.
1.12 Encoder components are to be disposed of according to the regulations prevailing in the re-
spective country.
Warning!
Damaging the seal on the device invalidates warranty.
i

3 Baumer_HOG16-HOG16M-T1_II_DE-EN (17A1) MB098T1 - 11055709
2Sicherheitshinweise
2Sicherheitshinweise
2.1 Verletzungsgefahr durch rotierende Wellen
Haare und Kleidungsstücke können von rotierenden Wellen erfasst werden.
• Vor allen Arbeiten alle Betriebsspannungen ausschalten und Maschinen stillsetzen.
2.2 Zerstörungsgefahr durch elektrostatische Auadung
Die elektronischen Bauteile im Drehgeber sind empndlich gegen hohe Spannungen.
• Steckkontakte und elektronische Komponenten nicht berühren.
• Ausgangsklemmen vor Fremdspannungen schützen.
• Max. Betriebsspannung nicht überschreiten.
2.3 Zerstörungsgefahr durch mechanische Überlastung
Eine starre Befestigung kann zu Überlastung durch Zwangskräfte führen.
• Die Beweglichkeit des Drehgebers niemals einschränken. Unbedingt die Montagehinweise
beachten.
• Die vorgegebenen Abstände und/oder Winkel unbedingt einhalten.
2.4 Zerstörungsgefahr durch mechanischen Schock
Starke Erschütterungen, z. B. Hammerschläge, können zur Zerstörung der Abtastung führen.
• Niemals Gewalt anwenden. Bei sachgemäßer Montage lässt sich alles leichtgängig zusam-
menfügen.
• Für die Demontage geeignetes Abziehwerkzeug benutzen.
2.5 Zerstörungsgefahr durch Verschmutzung
Schmutz kann im Drehgeber zu Kurzschlüssen und zur Beschädigung der optischen Abtastung
führen.
• Während aller Arbeiten am geöffneten Klemmenkasten auf absolute Sauberkeit achten.
• Bei der Demontage niemals Öl oder Fett in das Innere des Drehgebers gelangen lassen.
2.6 Zerstörungsgefahr durch klebende Flüssigkeiten
Klebende Flüssigkeiten können die optische Abtastung und die Lager beschädigen. Die Demon-
tage eines mit der Achse verklebten Drehgebers kann zu dessen Zerstörung führen.
2.7 Explosionsgefahr
Den Drehgeber nicht in Bereichen mit explosionsgefährdeten bzw. leicht entzündlichen Materi-
alien verwenden. Durch eventuelle Funkenbildung können diese leicht Feuer fangen und/oder
explodieren.

MB098T1 - 11055709 Baumer_HOG16-HOG16M-T1_II_DE-EN (17A1) 4
Security indications 2
2Security indications
2.1 Risk of injury due to rotating shafts
Hair and clothes may become tangled in rotating shafts.
• Before all work switch off all operating voltages and ensure machinery is stationary.
2.2 Risk of destruction due to electrostatic charge
Electronic parts contained in the encoder are sensitive to high voltages.
• Do not touch plug contacts or electronic components.
• Protect output terminals against external voltages.
• Do not exceed max. operating voltage.
2.3 Risk of destruction due to mechanical overload
Rigid mounting may give rise to constraining forces.
• Never restrict the freedom of movement of the encoder. The installation instructions must be
followed.
• Itisessentialthatthespeciedclearancesand/oranglesareobserved.
2.4 Risk of destruction due to mechanical shock
Violent shocks, e. g. due to hammer impacts, can lead to the destruction of the optical sensing
system.
• Never use force. Assembly is simple when correct procedure is followed.
• Use suitable puller for disassembly.
2.5 Risk of destruction due to contamination
Dirt penetrating inside the encoder can cause short circuits and damage the optical sensing sys-
tem.
• Absolute cleanliness must be maintained when carrying out any work on the open terminal box.
• When dismantling, never allow lubricants to penetrate the encoder.
2.6 Risk of destruction due to adhesive uids
 Adhesive uidscan damagetheopticalsensingsystemandthebearings. Dismountingan en-
coder, secured to a shaft by adhesive may lead to the destruction of the unit.
2.7 Explosion risk
 Donotuse theencoderinareaswithexplosiveand/orhighlyinammablematerials. Theymay
explodeand/orcatchrebypossiblesparkformation.

5 Baumer_HOG16-HOG16M-T1_II_DE-EN (17A1) MB098T1 - 11055709
3Vorbereitung
3.1 Lieferumfang Gerät
3Preparation
3.1 Scope of delivery of the device
3Vorbereitung/Preparation
1 13
9
9.1
10
3
10
4
2
8
12
11
765
1Gehäuse
2Durchgehende Hohlwelle ø20-38 mm
mit Schlüsseläche SW 45 mm
3Gewindebuchse ø20-38 mm
mit Schlüsseläche SW 36 mm (ø20-25 mm)
oder SW 46 mm (ø28-38 mm)
4Stützblech für Drehmomentstütze
5Sechskantschraube M6x18 mm,
ISO 4017 (A2), SW 10 mm
6Scheibe B6,4, ISO 7090 (A2)
7Selbstsichernde Mutter M6,
ISO 10511 (A2), SW 10 mm
8Erdungsband ~230 mm lang
9Abdeckhaube mit O-Ring
9.1
*Option: Abdeckhaube mit Bohrung und
O-Ring (für durchgehende Motorwellen)
10 Torx-Schraube M4x8 mm
11 *Option: Kohlebürstenhalterung
12 *Option: Kohlebürste, auch als Zubehör erhält-
lich, Bestellnummer:
11058001
13 Klemmenkasten, siehe Abschnitt 3.2.
* Je nach Version
1Housing
2Through hollow shaft ø20-38 mm
withspannerat45mma/f
3Insert nut ø20-38 mm
withspannerat36mma/f(ø20-25mm)
orspannerat46mma/f(ø28-38mm)
4Support plate for torque arm
5Hexagon screw M6x18 mm,
ISO4017(A2),10mma/f
6Washer B6.4, ISO 7090 (A2)
7Self-locking nut M6,
ISO10511(A2),10mma/f
8Earthing strap, length ~230 mm
9Cover with o-ring
9.1
*Option: Cover with bore and o-ring (for
through-hole motor shafts)
10 Screw with torx drive M4x8 mm
11 *
Option: Holder for carbon brush
12 *Option: Carbon brush, also available as ac-
cessory, order number: 11058001
13 Terminal box, see section 3.2.
* Depending on version
*
*
*

MB098T1 - 11055709 Baumer_HOG16-HOG16M-T1_II_DE-EN (17A1) 6
Vorbereitung/Preparation 3

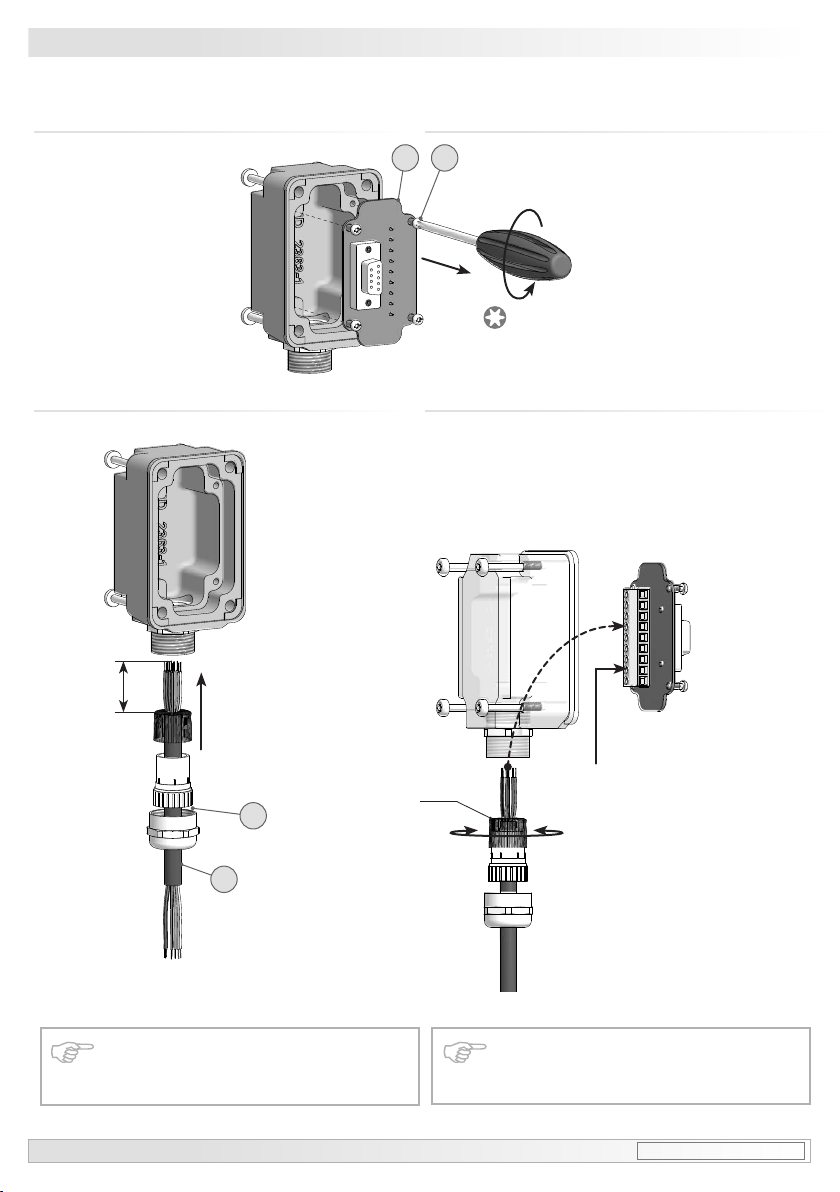

3.2 Lieferumfang Klemmenkasten 3.2 Scope of delivery terminal box
13a
Klemmenkastendeckel
13b
Kombi-Torx-Schraube M4x32 mm
13c
Kabelverschraubung M20x1,5
für Kabel ø5-13 mm
13d
Anschlussplatine,
siehe Abschnitt 4.10 und 6.3.
13e
Kombi-Torx-Schraube M3x10 mm
13f
Stecker D-SUB am Drehgebergehäuse
* Nur redundante Version HOG 16 M
13a
Terminal box cover
13b
Screw with torx and slotted drive M4x32 mm
13c
Cable gland M20x1.5
for cable ø5-13 mm
13d
Connecting board,
see section 4.10 and 6.3.
13e
Screw with torx and slotted drive M3x10 mm
13f
Connectors D-SUB (male) on the encoder housing
* Only redundant version HOG 16 M
*****
*
13f
13f
13e13d13a13b
13c
13e 13d 13a 13b
13c

7 Baumer_HOG16-HOG16M-T1_II_DE-EN (17A1) MB098T1 - 11055709
3.3 Zur Montage erforderlich
(nicht im Lieferumfang enthalten)
3.3 Required for mounting
(not included in scope of delivery)
3Vorbereitung/Preparation

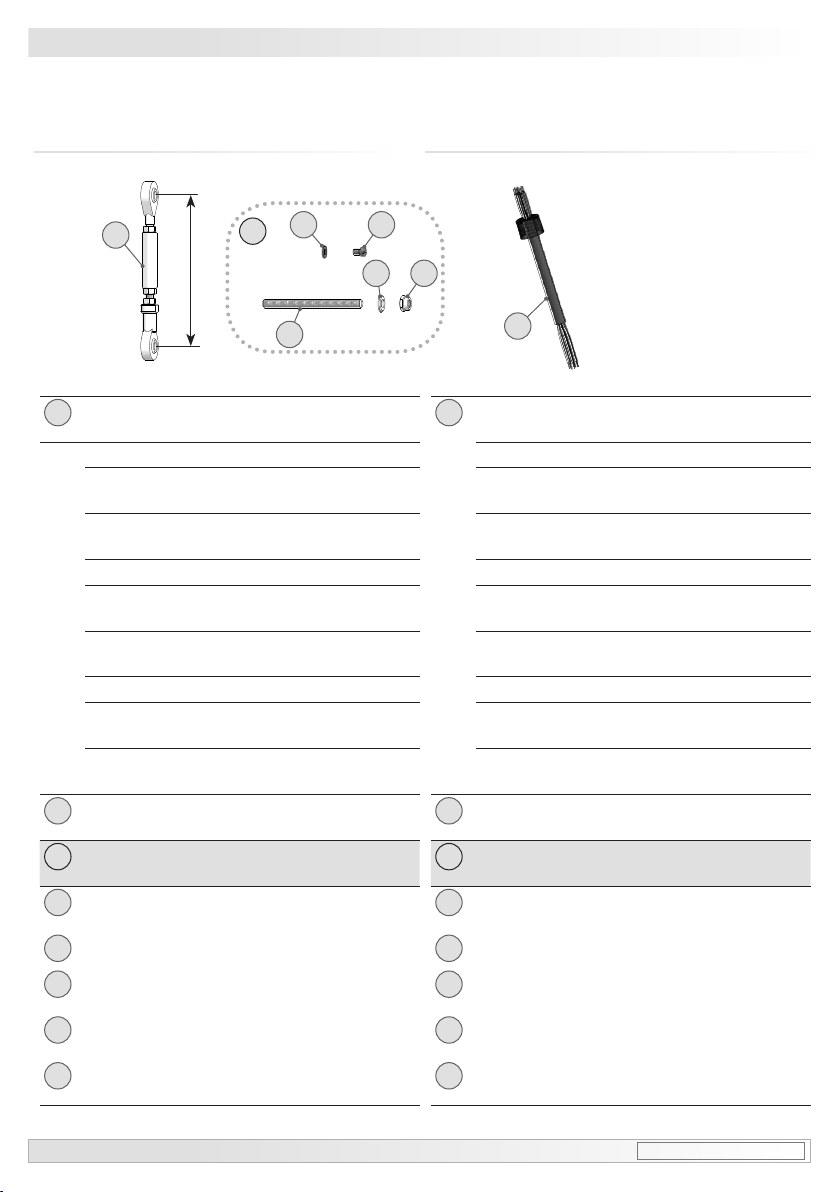

14 Drehmomentstütze, als Zubehör erhältlich,
Bestellnummer (Länge L, Version):
11043628 (67-70 mm, Standard)
11004078 (125 (±5) mm, Standard,
kürzbar auf ≥71 mm)
11002915 (440 (+20/-15) mm, Standard,
kürzbar auf ≥131 mm)
11054917 (67-70 mm, isoliert)
11072795 (125 (±5) mm, isoliert,
kürzbar auf ≥71 mm)
11082677 (440 (+20/-15) mm, isoliert,
kürzbar auf ≥131 mm)
11054918 (67-70 mm, rostfreier Stahl)
11072787 (125 (±5) mm, rostfreier Stahl,
kürzbar auf ≥71 mm)
11072737 (440 (+20/-15) mm,
rostfreier Stahl,
kürzbar auf ≥131 mm)
15 Sensorkabel HEK 8,
als Zubehör erhältlich, siehe Abschnitt 6.2.
16 Montageset als Zubehör erhältlich,
Bestellnummer 11077197, bestehend aus:
16a
Gewindestange M6 (1.4104), Länge variabel
(≤210 mm)
16b
Scheibe B6,4, ISO 7090 (A2)
16c
Selbstsichernde Mutter M6,
ISO 10511 (A2), SW 10 mm
16d
Zylinderschraube M6x8, ISO 1207 (Ms)
für Erdungsband
16e
Scheibe B6,4, ISO 7090 (Ms)
für Erdungsband
14 Torque arm, available as accessory,
order number (length L, version):
11043628 (67-70 mm, standard)
11004078 (125 (±5) mm, standard,
 canbeshortenedto≥71mm)
11002915 (440 (+20/-15) mm, standard,
 canbeshortenedto≥131mm)
11054917 (67-70 mm, insulated)
11072795 (125 (±5) mm, insulated,
 canbeshortenedto≥71mm)
11082677 (440 (+20/-15) mm, insulated,
 canbeshortenedto≥131mm)
11054918 (67-70 mm, stainless steel)
11072787 (125 (±5) mm, stainless steel,
 canbeshortenedto≥71mm)
11072737 (440 (+20/-15) mm,
stainless steel,
 canbeshortenedto≥131mm)
15 Sensor cable HEK 8,
available as accessory, see section 6.2.
16 Mounting kit available as accessory,
order number 11077197, including:
16a
Thread rod M6 (1.4104), length variabel
(≤210mm)
16b
Washer B6.4, ISO 7090 (A2)
16c
Self-locking nut M6,
ISO10511(A2),10mma/f
16d
Cylinder screw M6x8, ISO 1207 (Ms)
for earthing strap
16e
Washer B6.4, ISO 7090 (Ms)
for earthing strap
14
16a
16e 16d
16b 16c
15
3x 3x
16
L

MB098T1 - 11055709 Baumer_HOG16-HOG16M-T1_II_DE-EN (17A1) 8
Vorbereitung/Preparation 3
3.4 Erforderliches Werkzeug
(nicht im Lieferumfang enthalten)
3.4 Required tools
(not included in scope of delivery)
1,6x8,0 mm
10 (2x), 36 oder 46 mm und 45 mm
TX 10, TX 20
17 Werkzeugset als Zubehör erhältlich,
Bestellnummer: 11068265
1.6x8.0 mm
10 (2x), 36 or 46 mm and 45 mm
TX 10, TX 20
17 Tool kit available as accessory,
order number: 11068265

4Montage / Mounting
9 Baumer_HOG16-HOG16M-T1_II_DE-EN (17A1) MB098T1 - 11055709
14
746
5
10 9
4Montage
In den Bildern am Beispiel des Typs HOG 16.
Gleiche Montageschritte bei redundanter Version
HOG 16 M.
4.1 Schritt 1
4Mounting
Pictures showing type HOG 16 as example.
Same mounting steps for redundant version
HOG 16 M.
4.1 Step 1
4.2 Schritt 2 4.2 Step 2
* Siehe Seite 5 oder 7
See page 5 or 7
*
***
*
* *
10 mm
10 mm
36 mm (ø20-ø25 mm)
46 mm (ø28-ø38 mm)
TX 20

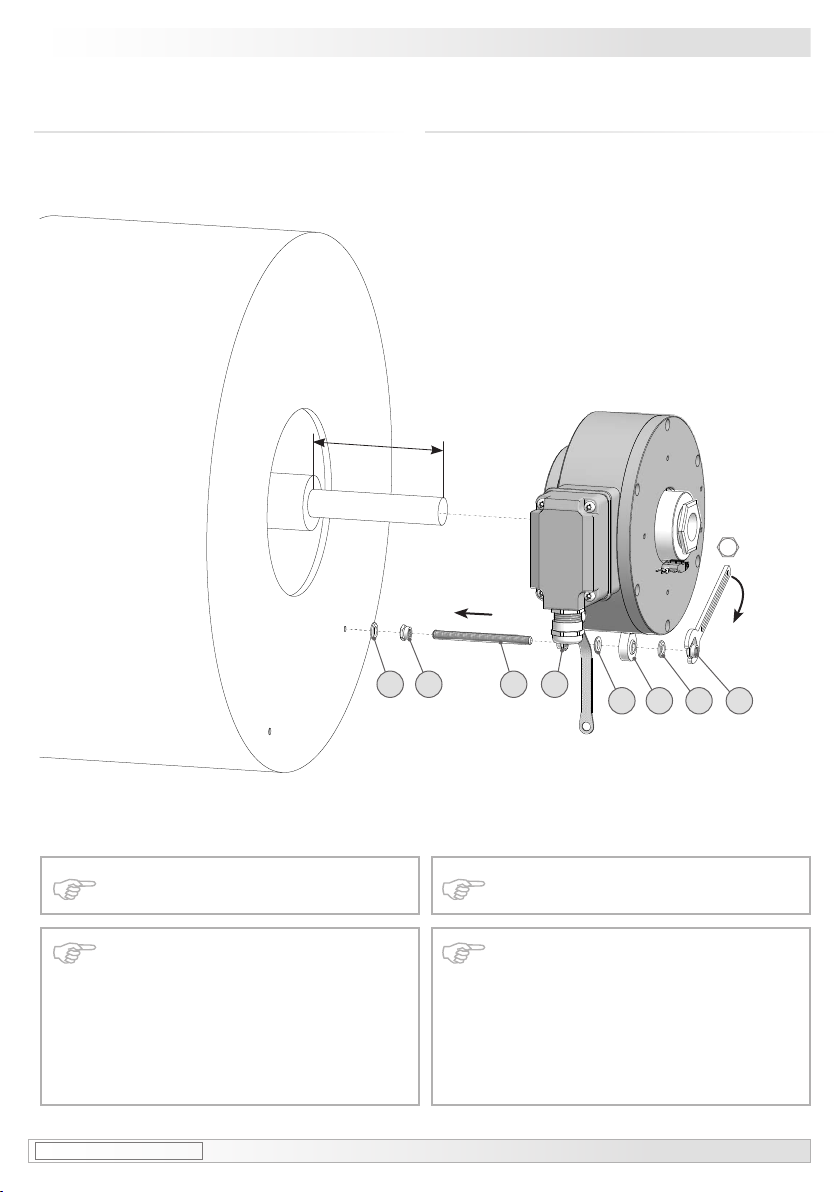

MB098T1 - 11055709 Baumer_HOG16-HOG16M-T1_II_DE-EN (17A1) 10
Montage / Mounting 4
4.3 Schritt 3 4.3 Step 3
≥100 mm
* Siehe Seite 7
See page 7
16a 16c16c 16b
14
16b 16c
16b
* ** * * * * *
Motorwelle einfetten! Lubricate motor shaft!
Die Antriebswelle sollte einen mög-
lichst kleinen Rundlauffehler aufwei-
sen, da dieser im Drehgeber zu einem
Winkelfehler führen kann (siehe Ab-
schnitt 4.5). Außerdem verursachen
Rundlauffehler Vibrationen, die die
Lebensdauer des Drehgebers verkür-
zen können.
The drive shaft should have as less
runout as possible because this can
otherwise result in an angle error in
the encoder (see section 4.5). In addi-
tion, any radial deviation can cause
vibrations, which can shorten the
lifetime of the encoder.
10 mm

4Montage / Mounting
11 Baumer_HOG16-HOG16M-T1_II_DE-EN (17A1) MB098T1 - 11055709

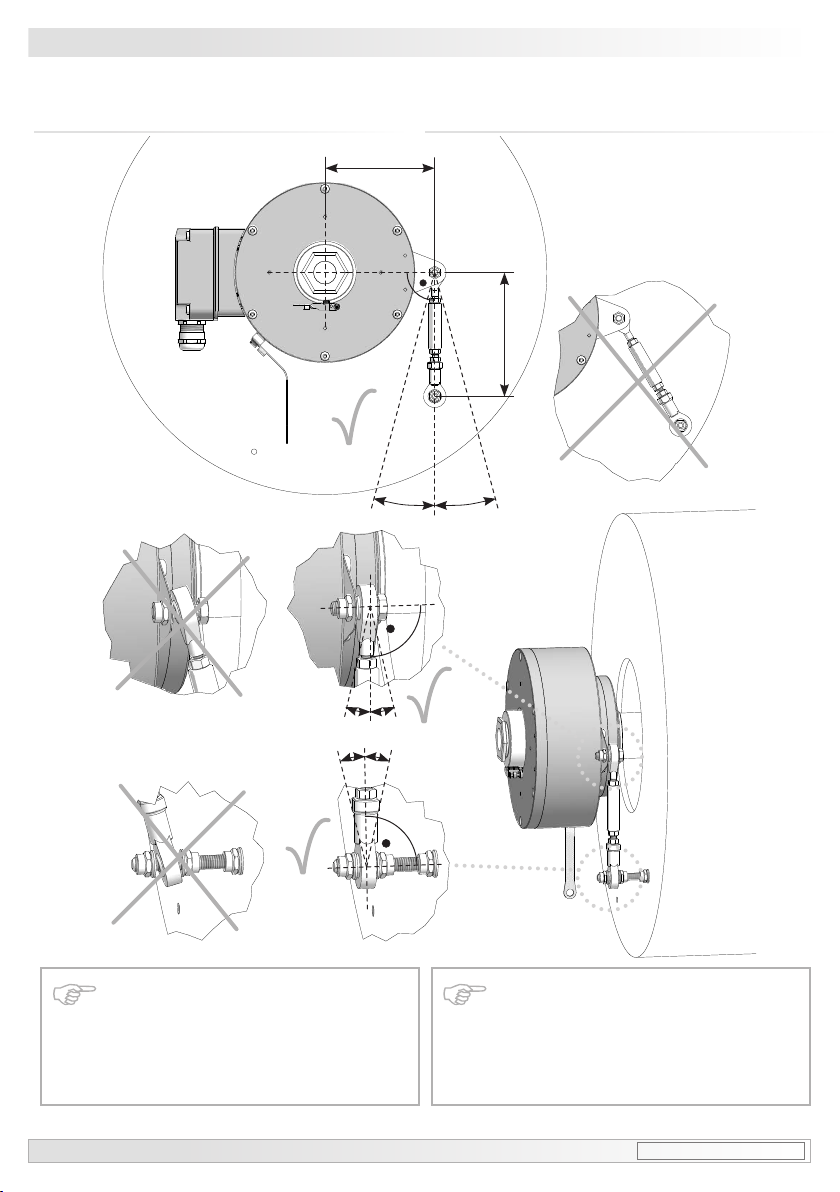

4.4 Schritt 4 - Drehmomentstütze 4.4 Step 4 - Torque arm
15°
15°
9°
9°
9°
9°
L1
L2 (≥L1)
Die Montage der Drehmomentstütze sollte
spielfrei erfolgen. Ein Spiel von beispiels-
weise ±0,03 mm entspricht einem Rund-
lauffehler des Drehgebers von 0,06 mm,
was zu einem großen Winkelfehler führen
kann (siehe Abschnitt 4.5).
The torque arm should be mounted
free from clearance. A play of just
±0.03 mm, results in concentricity
error of the encoder of 0.06 mm. That
may lead to a large angle error (see
section 4.5).

MB098T1 - 11055709 Baumer_HOG16-HOG16M-T1_II_DE-EN (17A1) 12
Montage / Mounting 4
4.5 Hinweis zur Vermeidung von Messfehlern
Für einen einwandfreien Betrieb des
Drehgebers ist ein korrekter Anbau, ins-
besondere auch der Drehmomentstütze,
notwendig, wie beschrieben in Abschnitt
4.1 bis 4.4.
Die Rundlaufabweichung der Motorwelle
sollte möglichst nicht mehr als 0,2 mm
(0,03 mm empfohlen) betragen, da hier-
durch Winkelfehler verursacht werden.
Solche Winkelfehler können durch einen
größeren Abstand L1 reduziert werden1).
Dabei ist zu beachten, dass die Länge L2
der Drehmomentstütze (siehe Abschnitt
4.4) mindestens gleich L1 sein sollte2).
Der Winkelfehler kann wie folgt berechnet
werden:
Δρmech = ± 90°/π · R/L1
mit R: Rundlaufabweichung in mm
L1: Abstand der Drehmomentstütze
zum Drehgebermittelpunkt in mm
Berechnungsbeispiel:
Für R= 0,06 mm und L1 = 95,5 mm ergibt
sich ein Winkelfehler Δρmech von ± 0,018°.
1) Auf Anfrage sind hierzu verschiedene Befes-
tigungsbleche für die Stützen erhältlich.
2) wenn L2 < L1 muss mit der Länge L2 gerechnet
werden
Weitere Informationen erhalten Sie
unter der Telefon-Hotline
[phone]
i
4.5 How to prevent measurement errors
To ensure that the encoder operates cor-
rectly, it is necessary to mount it accurately
as described in section 4.1 to 4.4, which in-
cludes correct mounting of the torque arm.
The radial runout of the motor shaft
should not exceed 0.2 mm (0.03 mm
recommended), if at all possible, to prevent
an angle error.
An angle error may be reduced by in-
creasing the length of L11). Make sure
that the length L2 of the torque arm
(see section 4.4) is at least equal to L12).
The angle error can be calculated as fol-
lows:
Δρmech=±90°/π·R/L1
with R: Radial runout in mm
L1: Distance of the torque arm to the
center point of the encoder in mm
Example:
For R= 0.06 mm and L1 = 95.5 mm the re-
sulting angle error Δρmech equals ± 0.018°.
1) For this different braces for the torque arm are
available on request.
2) If L2 < L1, L2 must be used in the calculation
formula
For more information,
call the telephone hotline at
[phone]
i

4Montage / Mounting
13 Baumer_HOG16-HOG16M-T1_II_DE-EN (17A1) MB098T1 - 11055709

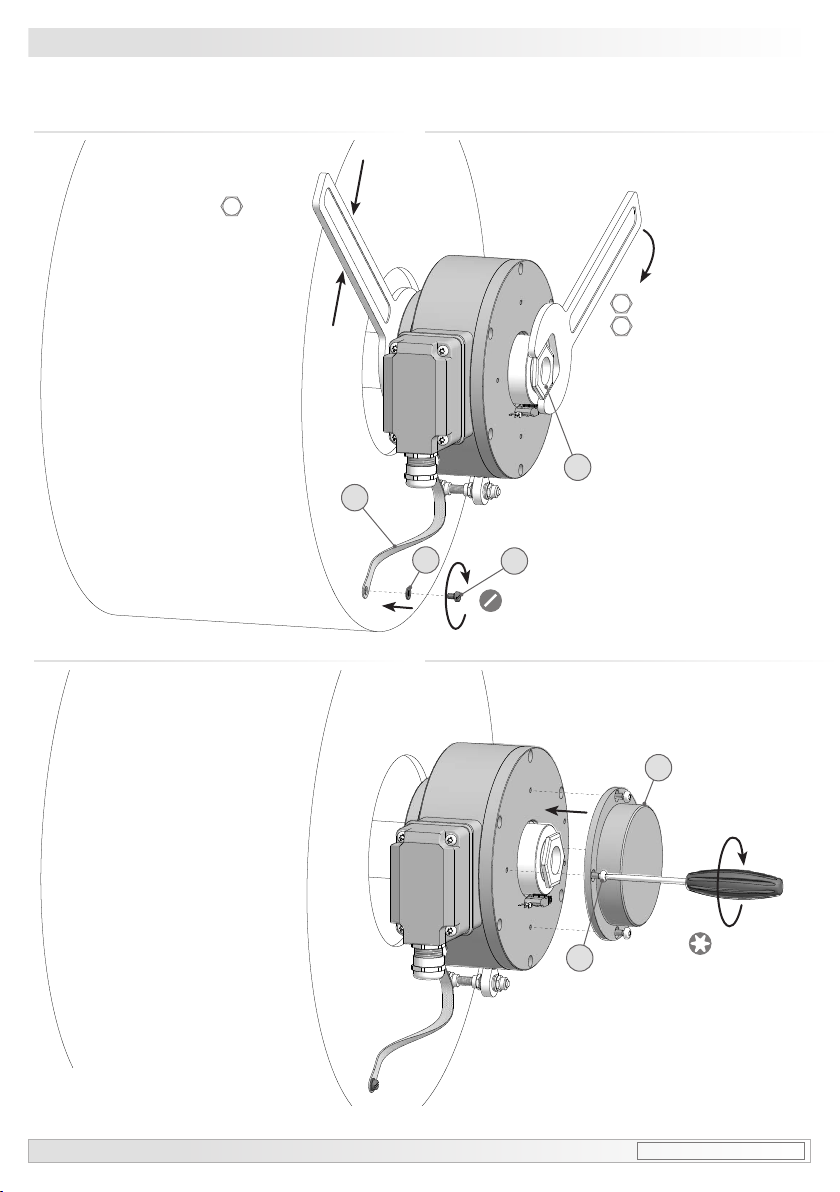

4.6 Schritt 5 4.6 Step 5
4.7 Schritt 6 4.7 Step 6
Zul. Anzugsmoment
Max. tightening torque
Mt= 3 Nm
Zul. Anzugsmoment
Max. tightening torque
Mt= 3 Nm
10
9
16d
8
16e
*
*
*
*
*
* Siehe Seite 5 oder 7
See page 5 or 7
45 mm
36 mm (ø20-ø25 mm)
46 mm (ø28-ø38 mm)
3*
TX 20
1.6x8 mm

MB098T1 - 11055709 Baumer_HOG16-HOG16M-T1_II_DE-EN (17A1) 14
Montage / Mounting 4
4.8 Schritt 7 - Klemmenkasten 4.8 Step 7 - Terminal box
4.7.1 Schritt 6 - Option 4.7.1 Step 6 - Option
Zul. Anzugsmoment
Max. tightening torque
Mt= 3 Nm
9.1
*
10
13b 13a
13c
*
* *
*
* Siehe Seite 5 oder 6
See page 5 or 6
TX 20
TX 20
22 mm

4Montage / Mounting
15 Baumer_HOG16-HOG16M-T1_II_DE-EN (17A1) MB098T1 - 11055709
4.9 Schritt 8 - Klemmenkasten 4.9 Step 8 - Terminal box
4.10 Schritt 9 und 10 - Klemmenkasten 4.10 Step 9 and 10 - Terminal box
Zur Gewährleistung der angegebenen
Schutzart sind nur geeignete Kabel-
durchmesser zu verwenden.
To ensure the specied protection of
the device the correct cable diameter
must be used.
* Siehe Seite 7 oder 8
See page 7 or 8
~75 mm
13e13d
**
15 *
TX 10
13c
*
ø5-13 mm
Kabelschirm
Cable shield
Ansicht X
siehe Abschnitt 6.3.
View X
see section 6.3.

MB098T1 - 11055709 Baumer_HOG16-HOG16M-T1_II_DE-EN (17A1) 16
Montage / Mounting 4
4.11 Schritt 11 - Klemmenkasten 4.11 Step 11 - Terminal box
4.12 Schritt 12 - Klemmenkasten 4.12 Step 12 - Terminal box
* Siehe Seite 6 oder 7
See page 6 or 7
13a
13b
*
* *
13f
TX 20
Zul. Anzugsmoment
Max. tightening torque
Mt= 2-3 Nm
Großer, um 180°
wendbarer Klemmenkasten.
Big terminal box,
turn by 180°.
13d
13e
*
*
13c
*
15 *
TX 10
22 mm
Buchse D-SUB
zum Anschluss an
Drehgebergehäuse
siehe Abschnitt 4.12
Connector D-SUB (female)
for connecting to
encoder housing
see section 4.12

4Montage / Mounting
17 Baumer_HOG16-HOG16M-T1_II_DE-EN (17A1) MB098T1 - 11055709
4.13 Anbauhinweis 4.13 Mounting instruction
Wir empfehlen, den Drehgeber so zu
montieren, dass der Kabelanschluss
keinem direkten Wassereintritt aus-
gesetzt ist.
i
i
It is recommended to mount the en-
coder with cable connection facing
downward and being not exposed to
water.
