Montage- und Betriebsanleitung
Installation and operating instructions
HOGS 75 K • HOGS 75 KC
Sinus Drehgeber
Version mit Anschlusskabel (Rundsteckverbinder)
Sine Encoder
Version with connecting cable (mating connector)

Baumer_HOGS75K-A-T1_II_DE-EN (16A2) MB175aT1 - 11173568
Inhaltsverzeichnis
Inhaltsverzeichnis
1Allgemeine Hinweise ...................................................................................................................................................1
2Betrieb in explosionsgefährdeten Bereichen .............................................................................................3
3Sicherheitshinweise .....................................................................................................................................................5
4Vorbereitung ......................................................................................................................................................................7
4.1 Lieferumfang ........................................................................................................................................................7
4.2 Zur Montage erforderlich (nicht im Lieferumfang enthalten) .......................................................8
4.3 Zur Demontage erforderlich (nicht im Lieferumfang enthalten) ................................................9
4.4 Erforderliches Werkzeug (nicht im Lieferumfang enthalten) .......................................................9
5Montage ............................................................................................................................................................................. 10
5.1 Schritt 1 ................................................................................................................................................................ 10
5.2 Schritt 2 ................................................................................................................................................................ 10
5.3 Schritt 3 .................................................................................................................................................................11
5.4 Schritt 4 ................................................................................................................................................................ 12
5.5 Schritt 5 ................................................................................................................................................................ 13
5.6 Schritt 6 - Drehmomentstütze .................................................................................................................. 14
5.7 Hinweis zur Vermeidung von Messfehlern ........................................................................................ 15
5.8 Anbauhinweis .................................................................................................................................................... 16
6Abmessungen ................................................................................................................................................................17
7Elektrischer Anschluss .......................................................................................................................................... 18
7.1 Beschreibung der Anschlüsse ................................................................................................................. 18
7.2 Ausgangssignale ............................................................................................................................................. 18
7.3 Belegung Sensorkabel HEK 8 ................................................................................................................. 19
7.4 Belegung Sensorkabel HEK 8 HQ ......................................................................................................... 19
7.5 Pinbelegung Binder-Rundsteckverbinder .......................................................................................... 19
8Demontage ...................................................................................................................................................................... 20
8.1 Schritt 1 ................................................................................................................................................................ 20
8.2 Schritt 2 ................................................................................................................................................................ 20
8.3 Schritt 3 ................................................................................................................................................................ 21
8.4 Schritt 4 ................................................................................................................................................................ 21
8.5 Schritt 5 ................................................................................................................................................................ 22
9Technische Daten ....................................................................................................................................................... 23
9.1 Technische Daten - elektrisch .................................................................................................................. 23
9.2 Technische Daten - mechanisch ............................................................................................................ 23
10 Zubehör .............................................................................................................................................................................. 25
11 Anhang: EU-Konformitätserklärung .............................................................................................................. 26

MB175aT1 - 11173568 Baumer_HOGS75K-A-T1_II_DE-EN (16A2)
Table of contents
Table of contents
1General notes ...................................................................................................................................................................2
2Operation in potentially explosive environments ....................................................................................4
3Security indications .....................................................................................................................................................6
4Preparation .........................................................................................................................................................................7
4.1 Scope of delivery ...............................................................................................................................................7
4.2 Required for mounting (not included in scope of delivery) ..........................................................8
4.3 Required for dismounting (not included in scope of delivery) .................................................... 9
4.4 Required tools (not included in scope of delivery) ........................................................................... 9
5Mounting ........................................................................................................................................................................... 10
5.1 Step 1 .................................................................................................................................................................... 10
5.2 Step 2 .................................................................................................................................................................... 10
5.3 Step 3 .....................................................................................................................................................................11
5.4 Step 4 .................................................................................................................................................................... 12
5.5 Step 5 .................................................................................................................................................................... 13
5.6 Step 6 - Torque arm ....................................................................................................................................... 14
5.7 How to prevent measurement errors .................................................................................................... 15
5.8 Mounting instruction ...................................................................................................................................... 16
6Dimensions ..................................................................................................................................................................... 17
7Electrical connection ................................................................................................................................................ 18
7.1 Terminalsignicance.................................................................................................................................... 18
7.2 Output signals ................................................................................................................................................... 18
7.3 Assignment sensor cable HEK 8 ............................................................................................................ 19
7.4 Assignment sensor cable HEK 8 HQ ................................................................................................... 19
7.5 Pin assignment Binder mating connector .......................................................................................... 19
8Dismounting ................................................................................................................................................................... 20
8.1 Step 1 .................................................................................................................................................................... 20
8.2 Step 2 .................................................................................................................................................................... 20
8.3 Step 3 .................................................................................................................................................................... 21
8.4 Step 4 .................................................................................................................................................................... 21
8.5 Step 5 .................................................................................................................................................................... 22
9Technical data ............................................................................................................................................................... 24
9.1 Technical data - electrical ratings ........................................................................................................... 24
9.2 Technical data - mechanical design ...................................................................................................... 24
10 Accessories .................................................................................................................................................................... 25
11 Appendix: EU Declaration of Conformity ................................................................................................... 26

1 Baumer_HOGS75K-A-T1_II_DE-EN (16A2) MB175aT1 - 11173568
1Allgemeine Hinweise
Achtung!
Beschädigung des auf dem Gerät bendlichen Siegels führt zu Gewährleistungsverlust.
1Allgemeine Hinweise
1.1 Zeichenerklärung:
Gefahr
Warnung bei möglichen Gefahren
Hinweis zur Beachtung
Hinweis zur Gewährleistung eines einwandfreien Betriebes des Produkts
i
Information
Empfehlung für die Produkthandhabung
1.2 Der Sinus Drehgeber HOGS 75 K ist ein opto-elektronisches Präzisionsmessgerät, das mit
Sorgfalt nur von technisch qualiziertem Per sonal gehandhabt werden darf.
1.3 Die zu erwartende Lebensdauer des Gerätes hängt von den Kugellagern ab, die mit einer
Dauerschmierung ausgestattet sind.
1.4 Der Lagertemperaturbereich des Gerätes liegt zwischen -15 °C bis +70 °C.
1.5 Der Betriebstemperaturbereich des Gerätes liegt zwischen -20 °C bis +70 °C,
eingeschränkt im Ex-Bereich siehe Abschnitt 2,
am Gehäuse gemessen.
1.6 EU-Konformitätserklärung gemäß den europäischen Richtlinien.
1.7 Das Gerät ist zugelassen nach UL (gilt nicht für den Einsatz in explosionsgefährdeten Be-
reichen).
1.8 Wir gewähren 2 Jahre Gewährleistung im Rahmen der Bedingungen des Zentralverbandes der
Elektroindustrie (ZVEI).
1.9 Der Drehgeber darf nur wie in dieser Anleitung beschrieben geöffnet werden. Reparaturen
oder Wartungsarbeiten, die ein vollständiges Öffnen des Drehgebers erfordern, sind vom
Hersteller durchzuführen. Am Gerät dürfen keine Veränderungen vorgenommen werden.
1.10 Bei Rückfragen bzw. Nachlieferungen sind die auf dem Typenschild des Gerätes angege-
benen Daten, insbesondere Typ und Seriennummer, unbedingt anzugeben.
1.11 Alle Bestandteile des Drehgebers sind nach länderspezischen Vorschriften zu entsorgen.
i

MB175aT1 - 11173568 Baumer_HOGS75K-A-T1_II_DE-EN (16A2) 2
General notes 1
1General notes
1.1 Symbol guide:
Danger
Warnings of possible danger
General information for attention
Informations to ensure correct product operation
i
Information
Recommendation for product handling
1.2 The sine encoder HOGS 75 K is an opto electronic precision measurement device which must
be handled with care by skilled personnel only.
1.3 The expected operating life of the device depends on the ball bearings, which are equipped with
a permanent lubrication.
1.4 The storage temperature range of the device is between -15 °C and +70 °C.
1.5 The operating temperature range of the device is between -20 °C and +70 °C,
restricted in potentially explosive environments see section 2,
measured at the housing.
1.6 EU Declaration of Conformity meeting to the European Directives.
1.7 The device is UL approved (not applicable for operation in potentially explosive atmospheres).
1.8 We grant a 2-year warranty in accordance with the regulations of the ZVEI (Central Association
of the German Electrical Industry).
1.9 The encoder may be only opened as described in this instruction. Repair or mainte-
nance work that requires opening the encoder completely must be carried out by the
manufacturer. Alterations of the device are not permitted.
1.10 In the event of queries or subsequent deliveries, the data on the device type label must be
quoted, especially the type designation and the serial number.
1.11 Encoder components are to be disposed of according to the regulations prevailing in the re-
spective country.
Warning!
Damaging the seal on the device invalidates warranty.
i

3 Baumer_HOGS75K-A-T1_II_DE-EN (16A2) MB175aT1 - 11173568
2Betrieb in explosionsgefährdeten Bereichen
Das Gerät entspricht der Norm EG-Richtlinie 2014/34/EU für explosionsgefährdete Bereiche.
Der Einsatz ist gemäß den Gerätekategorien 3 G (Ex-Atmosphäre Gas) und 3D(Ex-Atmo-
sphäre Staub) zulässig.
Gerätekategorie 3 G: - Ex-Kennzeichnung: II 3 G Ex nA IIC T4 Gc
- Normenkonformität: EN 60079-0:2012 + A11:2013
EN 60079-15:2010
- Zündschutzart: nA
- Temperaturklasse: T4
- Gerätegruppe: II
Gerätekategorie 3 D: - Ex-Kennzeichnung: II 3 D Ex tc IIIC T135°C Dc
- Normenkonformität: EN 60079-31:2014
- Schutzprinzip: Schutz durch Gehäuse
- Max. Oberächentemperatur: +135 °C
- Gerätegruppe: III
Der Einsatz in anderen explosionsgefährdeten Bereichen ist nicht zulässig.
2.1 Der maximale Umgebungstemperaturbereich für den Einsatz des Gerätes im Ex-Bereich
beträgt -20 °C bis +40 °C.
2.2 Der Anlagenbetreiber hat zu gewährleisten, dass eine mögliche Staubablagerung eine maxi-
male Schichtdicke von 5 mm nicht überschreitet (gemäß EN 60079-14).
2.3 Eine gegebenenfalls an anderen Stellen aufgeführte UL-Listung gilt nicht für den Einsatz im
Ex-Bereich.
2.4 Das Gerät darf nur in Betrieb genommen werden, wenn ...
– die Angaben auf dem Typenschild des Gerätes mit dem zulässigen Ex-Einsatzbereich vor
Ort übereinstimmen (Gerätegruppe, Kategorie, Zone, Temperaturklasse bzw. maximale
Oberächentemperatur),
– die Angaben auf dem Typenschild des Gerätes mit dem Spannungsnetz übereinstimmen,
– das Gerät unbeschädigt ist (keine Schäden durch Transport und Lagerung) und
– sichergestellt ist, dass keine explosionsfähige Atmosphäre, Öle, Säure, Gase, Dämpfe,
Strahlungen etc. bei der Montage vorhanden sind.
2.5 An Betriebsmitteln, die in explosionsgefährdeten Bereichen eingesetzt werden, darf keine
Veränderung vorgenommen werden. Reparaturen dürfen nur durch vom Hersteller autorisierte
Stellen ausgeführt werden. Bei Zuwiderhandlung erlischt die Ex-Zulassung.
2.6 Bei der Montage und Inbetriebnahme ist die Norm EN 60079-14 zu beachten.
2Betrieb in explosionsgefährdeten Bereichen
Das Gerät ist entsprechend den Angaben in der Montage- und Betriebsanleitung zu be-
treiben. Die für die Verwendung bzw. den geplanten Einsatzzweck zutreffenden Gesetze,
Richtlinien und Normen sind zu beachten.

MB175aT1 - 11173568 Baumer_HOGS75K-A-T1_II_DE-EN (16A2) 4
2Operation in potentially explosive environments
The device complies with the EU standard 2014/34/EU for potentionally explosive atmospheres.
It can be used in accordance with equipment categories 3 G (explosive gas atmosphere) and
3 D (explosive dust atmosphere).
Equipment category 3 G: - Ex labeling: II 3 G Ex nA IIC T4 Gc
- Conforms to standard: EN 60079-0:2012 + A11:2013
EN 60079-15:2010
- Type of protection: nA
- Temperature class: T4
- Group of equipment: II
Equipment category 3 D: - Ex labeling: II 3 D Ex tc IIIC T135°C Dc
- Conforms to standard: EN 60079-31:2014
- Protective principle: Protection by enclosure
- Max. surface temperature: +135 °C
- Group of equipment: III
The operation in other explosive atmospheres is not permissible.
2.1 In Ex areas the device must only be used within the ambient temperature range from -20 °C to
+40 °C.
2.2 The plant operator must ensure that any possible dust deposit does not exceed a thickness of
5 mm (in accordance with EN 60079-14).
2.3 An UL listing that may be stated elsewhere is not valid for use in explosive environ-
ments.
2.4 Operation of the device is only permissible when ...
– the details on the type label of the device match the on-site conditions for the permissible
Ex area in use (group of equipment, equipment category, zone, temperature class or maxi-
mum surface temperature),
– the details on the type label of the device match the electrical supply network,
– the device is undamaged (no damage resulting from transport or storage), and
– it has been checked that there is no explosive atmosphere, oils, acids, gases, vapors,
radiation etc. present during installation.
2.5 It is not permissible to make any alteration to equipment that is used in potentially explosive envi-
ronments. Repairs may only be carried out by authorized authorities provided by the manufacturer.
Contravention invalidates the EX approval.
2.6 Attend the norm EN 60079-14 during mount and operation.
Operation in potentially explosive environments 2
The device must be operated in accordance with the stipulations of the installation and
operating instructions. The relevant laws, regulations and standards for the planned ap-
plication must be observed.

5 Baumer_HOGS75K-A-T1_II_DE-EN (16A2) MB175aT1 - 11173568
3Sicherheitshinweise
3Sicherheitshinweise
3.1 Verletzungsgefahr durch rotierende Wellen
Haare und Kleidungsstücke können von rotierenden Wellen erfasst werden.
• Vor allen Arbeiten alle Betriebsspannungen ausschalten und Maschinen stillsetzen.
3.2 Zerstörungsgefahr durch elektrostatische Auadung
Die elektronischen Bauteile im Drehgeber sind empndlich gegen hohe Spannungen.
• Steckkontakte und elektronische Komponenten nicht berühren.
• Ausgangsklemmen vor Fremdspannungen schützen.
• Max. Betriebsspannung nicht überschreiten.
3.3 Zerstörungsgefahr durch mechanische Überlastung
Eine starre Befestigung kann zu Überlastung durch Zwangskräfte führen.
• Die Beweglichkeit des Drehgebers niemals einschränken. Unbedingt die Montagehinweise
beachten.
• Die vorgegebenen Abstände und/oder Winkel unbedingt einhalten.
3.4 Zerstörungsgefahr durch mechanischen Schock
Starke Erschütterungen, z. B. Hammerschläge, können zur Zerstörung der Abtastung führen.
• Niemals Gewalt anwenden. Bei sachgemäßer Montage lässt sich alles leichtgängig zusam-
menfügen.
• Für die Demontage geeignetes Abziehwerkzeug benutzen.
3.5 Zerstörungsgefahr durch Verschmutzung
Schmutz kann im Drehgeber zu Kurzschlüssen und zur Beschädigung der optischen Abtastung
führen.
• Während aller Arbeiten am geöffneten Klemmenkasten auf absolute Sauberkeit achten.
• Bei der Demontage niemals Öl oder Fett in das Innere des Drehgebers gelangen lassen.
3.6 Zerstörungsgefahr durch klebende Flüssigkeiten
Klebende Flüssigkeiten können die optische Abtastung und die Lager beschädigen. Die Demon-
tage eines mit der Achse verklebten Drehgebers kann zu dessen Zerstörung führen.
3.7 Explosionsgefahr
Der Drehgeber darf in explosiongefährdeten Bereichen der Kategorien 3 D und 3 G eingesetzt
werden. Der Betrieb in anderen explosionsgefährdeten Bereichen ist nicht zulässig.

MB175aT1 - 11173568 Baumer_HOGS75K-A-T1_II_DE-EN (16A2) 6
Security indications 3
3Security indications
3.1 Risk of injury due to rotating shafts
Hair and clothes may become tangled in rotating shafts.
• Before all work switch off all operating voltages and ensure machinery is stationary.
3.2 Risk of destruction due to electrostatic charge
Electronic parts contained in the encoder are sensitive to high voltages.
• Do not touch plug contacts or electronic components.
• Protect output terminals against external voltages.
• Do not exceed max. operating voltage.
3.3 Risk of destruction due to mechanical overload
Rigid mounting may give rise to constraining forces.
• Never restrict the freedom of movement of the encoder. The installation instructions must be
followed.
• Itisessentialthatthespeciedclearancesand/oranglesareobserved.
3.4 Risk of destruction due to mechanical shock
Violent shocks, e. g. due to hammer impacts, can lead to the destruction of the optical sensing
system.
• Never use force. Assembly is simple when correct procedure is followed.
• Use suitable puller for disassembly.
3.5 Risk of destruction due to contamination
Dirt penetrating inside the encoder can cause short circuits and damage the optical sensing sys-
tem.
• Absolute cleanliness must be maintained when carrying out any work on the open terminal box.
• When dismantling, never allow lubricants to penetrate the encoder.
3.6 Risk of destruction due to adhesive uids
 Adhesive uidscan damage theopticalsensing systemand thebearings. Dismounting an en-
coder, secured to a shaft by adhesive may lead to the destruction of the unit.
3.7 Explosion risk
You can use the encoder in areas with explosive atmospheres of category 3 D and 3 G. The opera-
tion in other explosive atmospheres is not permissible.

7 Baumer_HOGS75K-A-T1_II_DE-EN (16A2) MB175aT1 - 11173568
4Vorbereitung / Preparation
1Gehäuse
2Konuswelle mit Schlüsseläche SW 17 mm
3Stützblech für Drehmomentstütze
4Abdeckhaube
5Torx-Schraube M3x12 mm
6Erdungsband ~195 mm lang
7Kabelverschraubung M16x1,5
für Kabel ø5-9 mm
8Sensorkabel HEK 8 oder HEK 8 HQ (je nach
Version), siehe Abschnitt 7.3 oder 7.4.
9*Binder-Rundsteckverbinder, 9-polig, Stiftkon-
takte, rechtsdrehend, siehe Abschnitt 7.5.
* Je nach Version
1Housing
2Coneshaftwithspannerat17mma/f
3Support plate for torque arm
4Cover
5Screw with torx drive M3x12 mm
6Earthing strap, length ~195 mm
7Cable gland M16x1.5
for cable ø5-9 mm
8Sensor cable HEK 8 or HEK 8 HQ (depending
on the version), see section 7.3 or 7.4.
9*Binder mating connector, 9-pin, male, CW,
see section 7.5.
* Depending on the version
4Vorbereitung
4.1 Lieferumfang
4Preparation
4.1 Scope of delivery
1
2254
3
6
7
8
7
8
9*

MB175aT1 - 11173568 Baumer_HOGS75K-A-T1_II_DE-EN (16A2) 8
Vorbereitung / Preparation 4

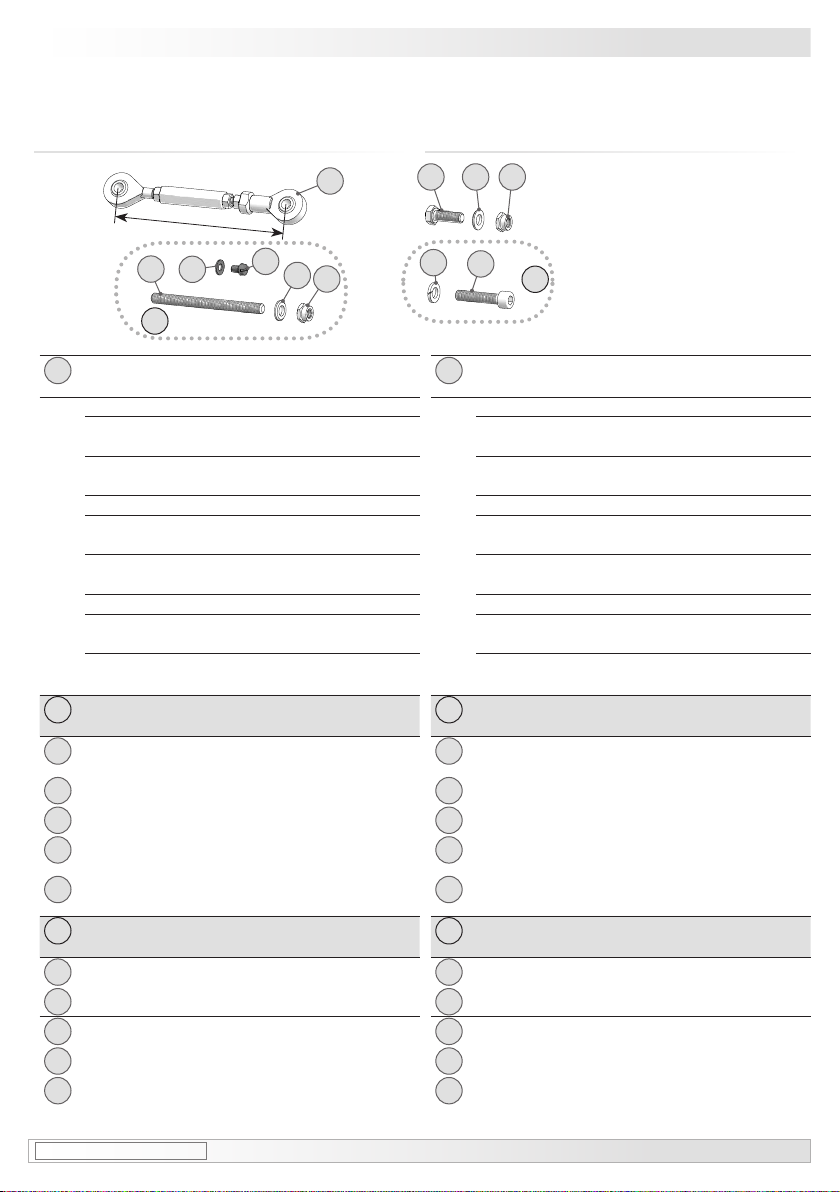

4.2 Zur Montage erforderlich
(nicht im Lieferumfang enthalten)
4.2 Required for mounting
(not included in scope of delivery)
10
11a 11e 11d 11b 11c 12a
13
12b
14 15
3x 3x
11
12
L
10
Drehmomentstütze, als Zubehör erhältlich,
Bestellnummer (Länge L, Version):
11043628 (67-70 mm, Standard)
11004078 (125 (±5) mm, Standard,
kürzbar auf ≥71 mm)
11002915 (440 (+20/-15) mm, Standard,
kürzbar auf ≥131 mm)
11054917 (67-70 mm, isoliert)
11072795 (125 (±5) mm, isoliert,
kürzbar auf ≥71 mm)
11082677 (440 (+20/-15) mm, isoliert,
kürzbar auf ≥131 mm)
11054918 (67-70 mm, rostfreier Stahl)
11072787 (125 (±5) mm, rostfreier Stahl,
kürzbar auf ≥71 mm)
11072737 (440 (+20/-15) mm
, rostfreier Stahl,
kürzbar auf ≥131 mm)
11 Montageset als Zubehör erhältlich,
Bestellnummer 11077197, bestehend aus:
11a
Gewindestange M6 (1.4104), Länge variabel
(≤210 mm)
11b
Scheibe B6,4, ISO 7090 (A2)
11c
Selbstsichernde Mutter M6, ISO 10511 (A2)
11d
Zylinderschraube M6x8, ISO 1207 (Ms)
für Erdungsband
11e
Scheibe B6,4, ISO 7090 (Ms)
für Erdungsband
12
Montage-/Demontageset als Zubehör erhältlich,
Bestellnummer 11077087, bestehend aus:
12a
Federring 6, DIN 7980
12b
Zylinderschraube M6x30, ISO 4762 (A2)
13
Sechskantschraube M6x18 mm, ISO 4017 (A2)
14 Scheibe B6,4, ISO 7090 (A2)
15 Selbstsichernde Mutter M6, ISO 10511 (A2)
10 Torque arm, available as accessory,
order number (length L, version):
11043628 (67-70 mm, standard)
11004078 (125 (±5) mm, standard,
 canbeshortenedto≥71mm)
11002915 (440 (+20/-15) mm, standard,
 canbeshortenedto≥131mm)
11054917 (67-70 mm, insulated)
11072795 (125 (±5) mm, insulated,
 canbeshortenedto≥71mm)
11082677 (440 (+20/-15) mm, insulated,
 canbeshortenedto≥131mm)
11054918 (67-70 mm, stainless steel)
11072787 (125 (±5) mm, stainless steel,
 canbeshortenedto≥71mm)
11072737 (440 (+20/-15) mm
, stainless steel,
 canbeshortenedto≥131mm)
11 Mounting kit available as accessory,
order number 11077197, including:
11a
Thread rod M6 (1.4104), length variabel
(≤210mm)
11b
Washer B6.4, ISO 7090 (A2)
11c
Self-locking nut M6, ISO 10511 (A2)
11d
Cylinder screw M6x8, ISO 1207 (Ms)
for earthing strap
11e
Washer B6.4, ISO 7090 (Ms)
for earthing strap
12
Mounting/dismounting kit available as accessory,
order number 11077087, including:
12a
Spring washer 6, DIN 7980
12b
Cylinder screw M6x30, ISO 4762 (A2)
13 Hexagon screw M6x18 mm, ISO 4017 (A2)
14 Washer B6.4, ISO 7090 (A2)
15 Self-locking nut M6, ISO 10511 (A2)

9 Baumer_HOGS75K-A-T1_II_DE-EN (16A2) MB175aT1 - 11173568
4Vorbereitung / Preparation
4.3 Zur Demontage erforderlich
(nicht im Lieferumfang enthalten)
4.3 Required for dismounting
(not included in scope of delivery)
4.4 Erforderliches Werkzeug
(nicht im Lieferumfang enthalten)
4.4 Required tools
(not included in scope of delivery)
12
Montage-/Demontageset als Zubehör erhältlich,
Bestellnummer 11077087, bestehend aus:
12c
Gewindestift M6x10, ISO 7436 (5,8 Vzk)
12d
Abdrückschraube M8x45, ISO 4762 (A2)
12
Mounting/dismounting set available as accessory,
order number 11077087, including:
12c
Setscrew M6x10, ISO 7436 (5.8 Vzk)
12d
Jack screw M8x45, ISO 4762 (A2)
12
12c 12d
16 Werkzeugset als Zubehör erhältlich,
Bestellnummer: 11068265 16 Tool kit available as accessory, order number: 11068265
5 und 6 mm
1,6x8,0 mm und 0,8x4 mm
10 (2x) und 17 mm
TX 10
5 und 6 mm
1.6x8.0 mm and 0.8x4 mm
10 (2x), and 17 mm
TX 10

MB175aT1 - 11173568 Baumer_HOGS75K-A-T1_II_DE-EN (16A2) 10
Montage / Mounting 5
5.2 Schritt 2 5.2 Step 2
5Montage
5.1 Schritt 1
5Mounting
5.1 Step 1
10 *
314
*
* *
54 **
* Siehe Seite 7 oder 8
See page 7 or 8
13
10 mm 10 mm
TX 10
15 *

5Montage / Mounting
11 Baumer_HOGS75K-A-T1_II_DE-EN (16A2) MB175aT1 - 11173568
5.3 Schritt 3 5.3 Step 3
20 mm
1:10
Zentrierbohrung
Center hole
DIN 332-D, M6x16 mm
ø17JS8 mm
Motorwelle einfetten! Lubricate motor shaft!
Die Antriebswelle sollte einen mög-
lichst kleinen Rundlauffehler aufwei-
sen, da dieser zu einem Winkelfehler
führen kann (siehe Abschnitt 5.7).
Außerdem verursachen Rundlauffeh-
ler Vibrationen, die die Lebensdauer
des Sinus Drehgebers verkürzen
können.
The drive shaft should have as less
runout as possible because this can
otherwise result in an angle error
(see section 5.7). In addition, any ra-
dial deviation can cause vibrations,
which can shorten the lifetime of the
sine encoder.

MB175aT1 - 11173568 Baumer_HOGS75K-A-T1_II_DE-EN (16A2) 12
Montage / Mounting 5
5.4 Schritt 4 5.4 Step 4
Zul. Anzugsmoment:
Max tightening torque:
Mt= 3-4 Nm
12b12a
11a
11e
11d
11b 11b
10
21b
11c
11b
10
**
*
*
*
* * **
*
*
*
11c
*
* Siehe Seite 7 oder 8
See page 7 or 8
6*
17 mm
5 mm
10 mm
1.6x8 mm

5Montage / Mounting
13 Baumer_HOGS75K-A-T1_II_DE-EN (16A2) MB175aT1 - 11173568
5.5 Schritt 5 5.5 Step 5
* Siehe Seite 7
See page 7
** Je nach Version
Depending on the version
5* 4*TX 10
Zul. Anzugsmoment
Max. tightening torque
Mt= 1.2 Nm
Ansicht X
Binder-Rundsteckverbinder,
siehe Abschnitt 7.5.
View X
Binder mating connector,
see section 7.5.
Sensorkabelbelegung
HEK 8 oder HEK 8 HQ,
siehe Abschnitt 7.3 oder 7.4.
Sensor cable assignment
HEK 8 or HEK 8 HQ,
see section 7.3 or 7.4.
**
**

MB175aT1 - 11173568 Baumer_HOGS75K-A-T1_II_DE-EN (16A2) 14
Montage / Mounting 5
5.6 Schritt 6 - Drehmomentstütze 5.6 Step 6 - Torque arm
15°
15°
9°
9°
L1
L2 (≥L1)
9°
9°
Die Montage der Drehmomentstütze sollte
spielfrei erfolgen. Ein Spiel von beispiels-
weise ±0,03 mm entspricht einem Rund-
lauffehler des Drehgebers von 0,06 mm,
was zu einem großen Winkelfehler führen
kann (siehe Abschnitt 5.7).
The torque arm should be mounted
free from clearance. A play of just
±0.03 mm, results in concentricity
error of the encoder of 0.06 mm. That
may lead to a large angle error (see
section 5.7).

5Montage / Mounting
15 Baumer_HOGS75K-A-T1_II_DE-EN (16A2) MB175aT1 - 11173568
5.7 Hinweis zur Vermeidung von Messfehlern
Für einen einwandfreien Betrieb des Sinus
Drehgebers ist ein korrekter Anbau, ins-
besondere auch der Drehmomentstütze,
notwendig, wie beschrieben in Abschnitt
5.1 bis 5.6.
Die Rundlaufabweichung der Motorwelle
sollte möglichst nicht mehr als 0,2 mm
(0,03 mm empfohlen) betragen, da hier-
durch Winkelfehler verursacht werden.
Solche Winkelfehler können durch einen
größeren Abstand L1 reduziert werden1).
Dabei ist zu beachten, dass die Länge L2
der Drehmomentstütze (siehe Abschnitt
5.6) mindestens gleich L1 sein sollte2).
Der Winkelfehler kann wie folgt berechnet
werden:
Δρmech = ± 90°/π· R/L1
mit R: Rundlaufabweichung in mm
L1:
Abstand der Drehmomentstütze
zum Sinus Drehgebermittelpunkt
in mm
Berechnungsbeispiel:
Für R= 0,06 mm und L1 = 69,5 mm ergibt
sich ein Winkelfehler Δρmech von ± 0,025°.
1) Auf Anfrage sind hierzu verschiedene Befes-
tigungsbleche für die Stützen erhältlich.
2) wenn L2 < L1 muss mit der Länge L2 gerechnet
werden
Weitere Informationen erhalten Sie
unter der Telefon-Hotline
[phone]
i
5.7 How to prevent measurement errors
To ensure that the sine encoder operates
correctly, it is necessary to mount it accu-
rately as described in section 5.1 to 5.6,
which includes correct mounting of the
torque arm.
The radial runout of the motor shaft
should not exceed 0.2 mm (0.03 mm
recommended), if at all possible,
to prevent an angle error.
An angle error may be reduced by in-
creasing the length of L11). Make sure
that the length L2 of the torque arm
(see section 5.6) is at least equal to L12).
The angle error can be calculated as fol-
lows:
Δρmech = ± 90°/π· R/L1
with R: Radial runout in mm
L1: Distance of the torque arm to the
center point of the sine encoder
in mm
Example:
For R= 0.06 mm and L1 = 69.5 mm the re-
sulting angle error Δρmech equals ± 0.025°.
1) For this different braces for the torque arm are
available on request.
2) If L2 < L1, L2 must be used in the calculation
formula
For more information,
call the telephone hotline at
[phone]
i

MB175aT1 - 11173568 Baumer_HOGS75K-A-T1_II_DE-EN (16A2) 16
Montage / Mounting 5
5.8 Anbauhinweis 5.8 Mounting instruction
Wir empfehlen, den Sinus Drehgeber
so zu montieren, dass der Kabelan-
schluss keinem direkten Wasserein-
tritt ausgesetzt ist.
i
i
It is recommended to mount the sine
encoder with cable connection facing
downward and being not exposed to
water.

17 Baumer_HOGS75K-A-T1_II_DE-EN (16A2) MB175aT1 - 11173568
6Abmessungen
(73294, 73295)
6Dimensions
(73294, 73295)
All dimensions in millimeters (unless otherwise stated)
6Abmessungen / Dimensions
Positive Drehrichtung
Positive rotating direction
Zubehör
Accessory
17
