BE QUIET! BQT P9-850W User manual

Benutzerhandbuch
User Manual
850W ● 750W ● 650W ● 550W

DEUTSCH
ENGLISH
INDEX
Einleitung..................................................................................................................................................................... 5
Sicherheitshinweise ................................................................................................................................................... 5
Vorteile und Besonderheiten ihres neuen Netzteils ................................................................................................. 6
Technische Vorteile..................................................................................................................................................... 7
Kompatibilität.............................................................................................................................................................. 8
Installation ihres neuen Netzteils .............................................................................................................................. 8
Sicherungsfunktionen................................................................................................................................................. 9
Fehlerbehebung .......................................................................................................................................................... 9
Häuge Probleme......................................................................................................................................................10
Zubehör......................................................................................................................................................................10
Entsorgungshinweise................................................................................................................................................11
Garantie.....................................................................................................................................................................11
Herstellerangaben ....................................................................................................................................................12
Copyright....................................................................................................................................................................12
Technische Daten...................................................................................................................................................... 47
Introduction ...............................................................................................................................................................13
Safety instructions ...................................................................................................................................................13
Benets and special features of your new power supply .......................................................................................14
Technical advantages ...............................................................................................................................................15
Compatibility..............................................................................................................................................................16
Installing your new power supply ............................................................................................................................. 16
Safety functions ........................................................................................................................................................16
Troubleshooting......................................................................................................................................................... 17
Frequent problems....................................................................................................................................................18
Accessories................................................................................................................................................................18
Notes on disposal .....................................................................................................................................................18
Warranty ....................................................................................................................................................................19
Manufacturer’s details .............................................................................................................................................20
Copyright....................................................................................................................................................................20
Technical data ........................................................................................................................................................... 47

FRANÇAIS
Introduction ...............................................................................................................................................................21
Consignes de sécurité ..............................................................................................................................................21
Caractéristiques avantageuses et spéciques de votre nouveau bloc d‘alimentation........................................22
Avantages techniques...............................................................................................................................................23
Compatibilité .............................................................................................................................................................24
Installation de votre nouveau bloc d‘alimentation .................................................................................................24
Correction des défauts .............................................................................................................................................25
Problèmes fréquents ................................................................................................................................................26
Accessoires................................................................................................................................................................26
Consignes d‘élimination ...........................................................................................................................................27
Garantie..................................................................................................................................................................... 27
Identication du constructeur..................................................................................................................................28
Droits d‘auteur ..........................................................................................................................................................28
Données technique................................................................................................................................................... 47
POLSKI
Wprowadzenie...........................................................................................................................................................29
Wskazówki dotyczące bezpieczeństwa....................................................................................................................29
Zalety oraz cechy szczególne nowego zasilacza .....................................................................................................30
Zalety techniczne ......................................................................................................................................................31
Kompatybilność.........................................................................................................................................................32
Instalacja nowego zasilacza.....................................................................................................................................32
Funkcje bezpieczeństwa...........................................................................................................................................33
Usuwanie usterek......................................................................................................................................................33
Częste problemy........................................................................................................................................................34
Akcesoria ...................................................................................................................................................................34
Wskazówki dotyczące recyclingu .............................................................................................................................35
Gwarancja..................................................................................................................................................................35
Dane producenta ......................................................................................................................................................37
Dane techniczne ....................................................................................................................................................... 47

TECHNICAL DATA
Label ..........................................................................................................................................................................46
Voltage regulation ..................................................................................................................................................... 47
Operating conditions................................................................................................................................................. 47
Minimal load.............................................................................................................................................................. 47
Dimensions................................................................................................................................................................ 47
Connectivity and cable lengths ................................................................................................................................48
PCI-e wiring diagram for P9-850W, P9-750W, P9-650W and P9-550W...............................................................50
Distribution and pin assignment.............................................................................................................................. 51
P9 12V Rails split...................................................................................................................................................... 51
ESPAÑOL
Introducción...............................................................................................................................................................38
Indicaciones de seguridad ......................................................................................................................................38
Ventajas y particularidades de su nuevo bloque de alimentación........................................................................39
Ventajas técnicas......................................................................................................................................................40
Compatibilidad .......................................................................................................................................................... 41
Instalación de su nuevo bloque de alimentación...................................................................................................41
Solución de errores...................................................................................................................................................42
Problemas frecuentes...............................................................................................................................................43
Accesorios..................................................................................................................................................................43
Indicaciones para la eliminación .............................................................................................................................43
Garantía.....................................................................................................................................................................44
Datos del fabricante..................................................................................................................................................45
Copyright....................................................................................................................................................................45
Datos técnico............................................................................................................................................................. 47

5
EINLEITUNG
Wir freuen uns, dass Sie sich dazu entschieden haben, ein be quiet!-Netzteil der DARK POWER PROP9 Serie
in Ihrem Rechner einzusetzen. Um Ihnen eventuelle erste Fragen im Vorwege zu beantworten, haben wir die
Vorteile und Besonderheiten der DARK POWER PROP9 Netzteilserie in diesem umfassenden Handbuch zusam-
mengefasst.
Die neueste Generation der Dark Power Serie bietet Ihnen viele technische Neuerungen und ist eine konse-
quente Weiterentwicklung der sehr erfolgreichen DARK POWER PROP8 Serie.
Falls Sie weitere Fragen haben, richten Sie diese gerne an unseren Kundenservice. Siehe hierzu Kontaktdaten
unter „Herstellerangaben“.
PC-Systeme werden ständig leistungsfähiger und benötigen zunehmend, durch den Einsatz von Hochleistungs-
grakkarten und schnelleren Prozessoren insbesondere auf den +12V Leitungen, immer mehr Strom. Die Netz-
teile der DARK POWER PROP9 Serie sind deshalb ideal in Bezug auf Leistungsreserven auch für den Betrieb von
PCI Express Grakkarten im SLI- oder CrossFire-Verbund.
Die Netzteile der Dark Power Serie verfügen über einen extrem hohen Wirkungsgrad von bis zu 93%.
SICHERHEITSHINWEISE
Vor der ersten Inbetriebnahme befolgen Sie bitte alle Punkte dieser Anleitung. Nur dann ist ein
ordnungsgemäßer Betrieb des Netzteils sichergestellt und Sie werden lange Freude an Ihrem
DARK POWER PROP9 haben.
Öffnen Sie niemals die Abdeckung des Netzteils, die dort verbauten elektronischen Bauteile
erzeugen gefährliche Hochspannungen. Auch nach der Trennung vom Netz führen die Bauteile oft noch Hoch-
spannung, aus diesem Grund darf ein Netzteil nur von autorisiertem Fachpersonal geöffnet werden.
Durch das Öffnen des Gerätes erlischt die Garantie.
Nehmen Sie niemals das Gerät mit nassen oder feuchten Händen in Betrieb.•
Stecken Sie keine Gegenstände in die Öffnungen/Gebläse des Netzteiles.•
Beachten Sie, dass das Netzteil für die Inbetriebnahme in Innenräumen ohne hohe Luftfeuchtigkeit vorgese-•
hen ist. Der Außeneinsatz führt zu schweren Beschädigungen des Netzteils.
Führen Sie keine Arbeiten am Netzteil durch, wenn sich dieses unter Netzspannung bendet. (In diesen •
Fällen immer Netzschalter auf „0“ stellen und den Netzstecker herausziehen).
Bei einem Kurzschluss im Gerät, entfernen Sie das Netzkabel und nehmen Sie das Netzteil nicht erneut in •
Betrieb.
Wichtig: Betätigen Sie den „Overclocking Key“ nur bei ausgeschaltetem Netzteil!
Stellen Sie sicher, dass Ihr PC nicht direkt neben einer Heizung oder einer anderen Wärmequelle betrieben
wird.
Sorgen Sie für eine ausreichende Belüftung Ihres Computergehäuses durch zusätzliche Lüfter, da bei heutigen
komplexen und leistungsfähigen Systemen ein ATX kompatibles Netzteil allein nicht mehr für den Abtransport
der im PC-Gehäuse produzierten Wärme ausreicht.
Für den Fall, dass Sie Ihr Netzteil reinigen möchten, trennen Sie das Netzteil komplett vom Stromnetz und
benutzen Sie keine feuchten Tücher, oder Reinigungsmittel. Reinigen Sie das Netzteil nur von außen mit Hilfe
eines trockenen Tuches. Ein Öffnen des Gerätes führt zum Garantieverlust.
Nehmen Sie das Netzteil erst nach einer Stunde in Raumluftumgebung in Betrieb, da sich anderenfalls Kon-
denswasser im Netzteil bilden könnte.

6
VORTEILE UND BESONDERHEITEN IHRES NEUEN NETZTEILS

Die Netzteile der DARK POWER PROP9 Serie verfügen über eine sehr hohe Efzienz von bis zu 93%.
Diese hilft die Verlustleistung zu verringern.
Eine hohe Efzienz bedeutet, dass das Netzteil den
eingehenden Wechselstrom mit geringeren Ver-
lusten in Gleichstrom umwandeln kann. Dies führt
dazu, dass weniger Verlustwärme entstehen kann,
was sich dann wiederum positiv auf die Kühlung
des Netzteils auswirkt. Netzteile mit einer hohen
Efzienz, wie es die DARK POWER PROP9 Serie
aufweist, können daher mit einem äußerst langsam
drehenden und somit sehr leisen Lüfter betrieben
werden. Eine extrem geringe Geräuschentwicklung
ist das Resultat einer kontinuierlichen technischen Weiterentwicklung.

Die Netzteile der DARK POWER PROP9 Serie entsprechen den aktuellen Richtlinien 2002/95/EG (RoHS und
WEEE) der Europäischen Union.
Eine umweltbewusste Herstellungsweise, sowie der Einsatz von Materialien, welche keine für die Umwelt
gefährlichen Schadstoffe enthalten, werden bei be quiet! Produkten garantiert. So tragen wir als Hersteller und
Sie als Verbraucher einen wichtigen Beitrag zum Schutze unserer Umwelt bei.

Netzteile der DARK POWER PROP9 Serie verfügen über eine erstklassige Stabilität in der Spannungsversorgung
für Ihre Komponenten. Dies wird durch den Einsatz von hochqualitativen Bauteilen erzeugt. Die Ausgangs-
spannungen werden sehr nah am optimalen Sollwert gehalten, was besonders bei hoher Leistungsanforderung
erforderlich ist.

be quiet!-Netzteile der DARK POWER PROP9 Serie verwenden eine präzise thermogeregelte Lüftersteuerung.
Diese Kontrollautomatik steuert nicht nur den Lüfter im Netzteil selbst, sondern kann auch weitere Lüfter an
den „FAN“-Anschlüssen des Netzteils steuern.
Die Geschwindigkeit der Lüfter wird in Abhängigkeit von der Wärmeentwicklung im PC-Gehäuse und Netzteil
geregelt. Steigt die Temperatur an, fangen die Lüfter automatisch an schneller zu drehen, um eine rasche
und effektive Kühlung im Gehäuse zu gewährleisten. Die so gewonnene schnelle Kühlung trägt zusätzlich zur
längeren Lebensdauer Ihrer Komponenten und dem Netzteil bei.
Beim Anschluss von externen Lüftern an das Netzteil achten Sie bitte darauf, dass diese keine eigene Thermo-
sensorik oder Potentiometer besitzen.

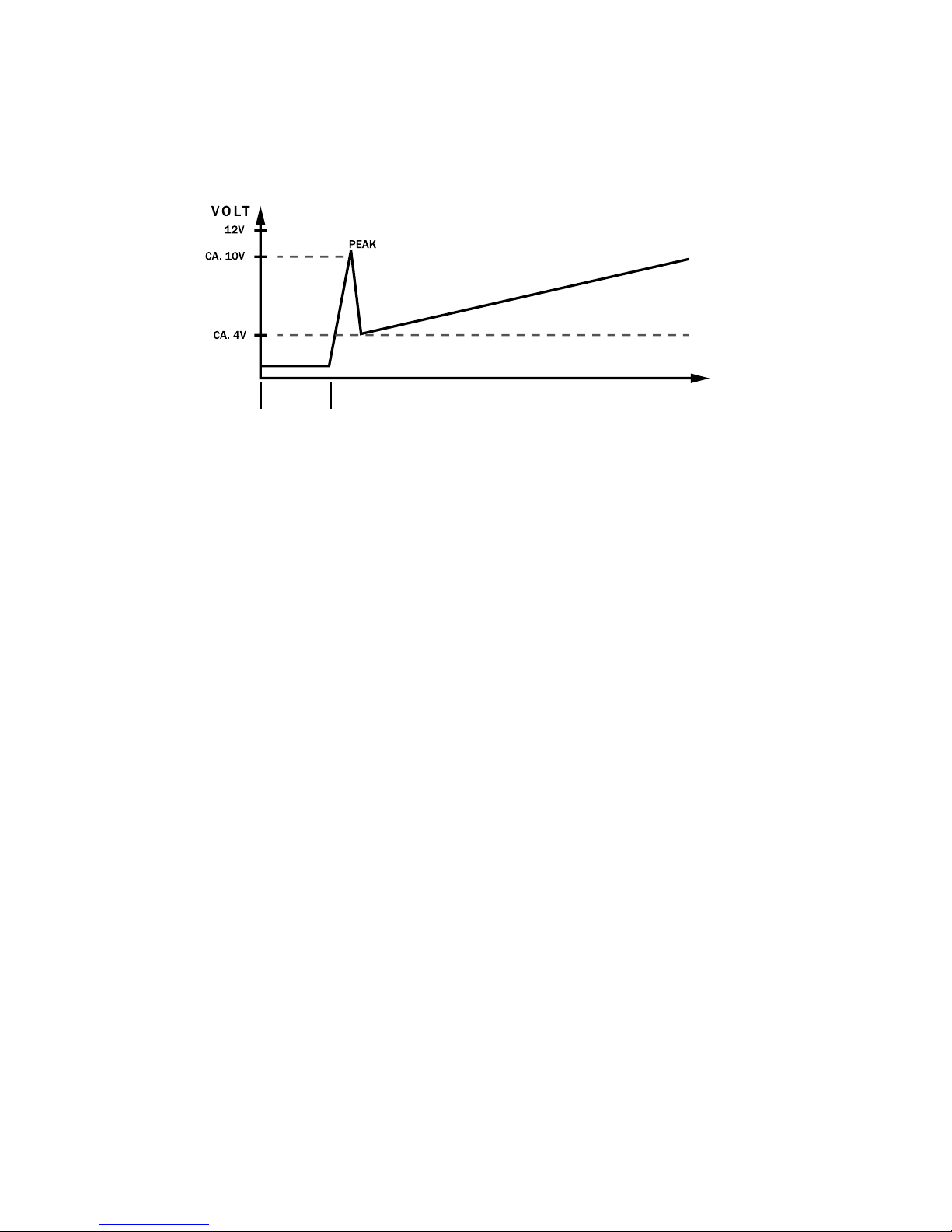

Die Lüftersteuerung verfügt über einen Anlaumpuls. Damit wird sichergestellt, dass alle angeschlossenen
Gehäuselüfter in jedem Fall anlaufen, da ein kurzer Impuls mit höherer Spannung die Lüfter startet.
Wichtig: Schließen Sie nur einen Lüfter je Kabel an.

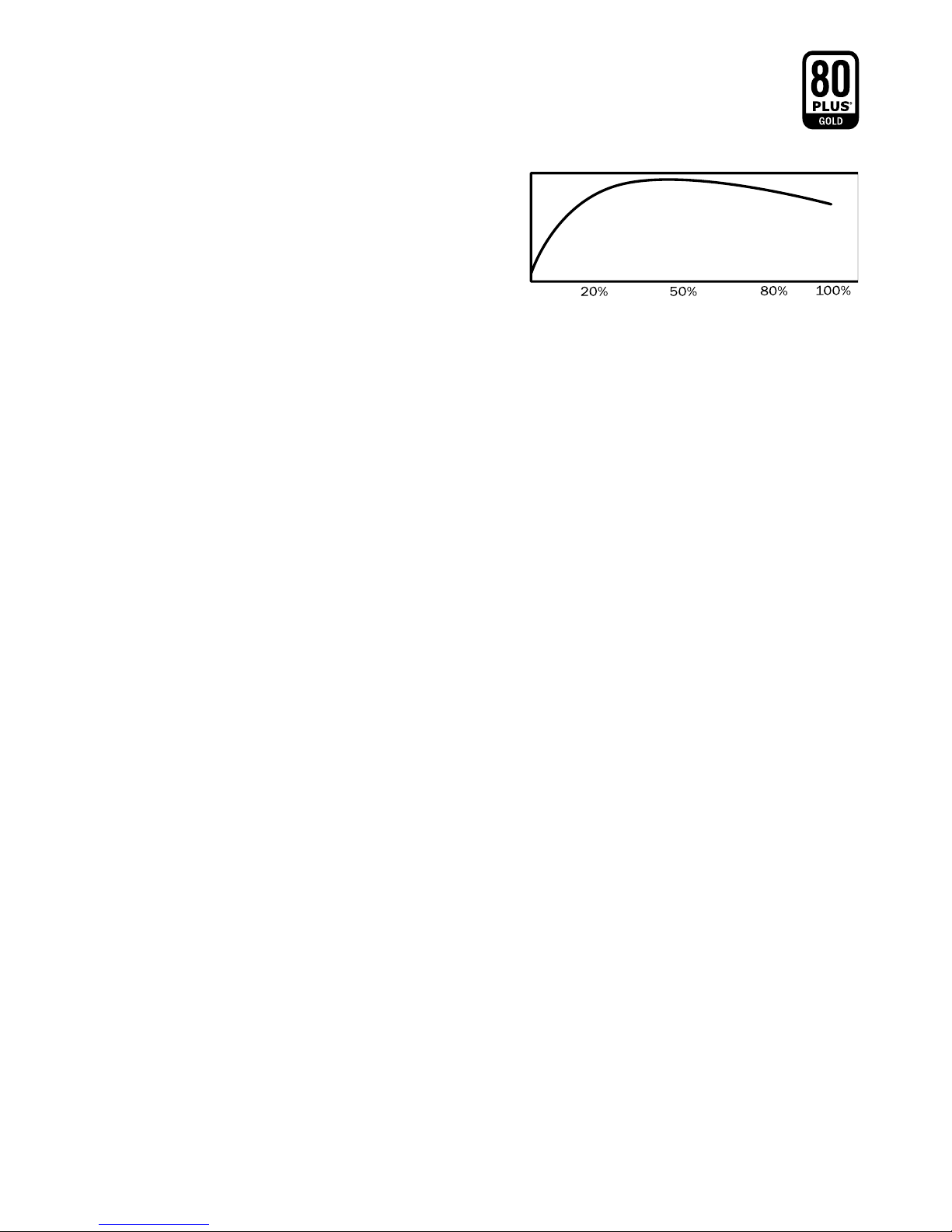

95%
90%
85%
80%
75%
70%
Effizienz des Netzteils
Effizienz (%)
Belastung ( in % )

7

Eine Vielzahl an elektrischen und mechanischen Optimierungen sorgen für hohe Laufruhe, optimalen Luft-
durchsatz und eine sehr geringe Geräuschentwicklung. Unterstützt wird dies durch den be quiet! SilentWings-
Lüfter mit hochwertigem Lager und beidseitig strömungsoptimierten Lüfterblättern.
* bezieht sich nur auf die Lager und die beidseitig strömungsoptimierten Lüfterblätter

Der Overclocking Key fasst die einzelnen 12V-Schienen zu einer 12V-Schiene zusammen.
Sie können die Overclocking Funktion mittels des mitgelieferten Jumpers direkt am Netzteil permanent aktivie-
ren oder Sie aktivieren die Overclocking Funktion mittels des Schalters an dem mitgelieferten Slotblech nach
Bedarf.
Der Overclocking Key wird mit der gekennzeichneten Buchse am Netzteil verbunden.
Wenn Sie die Overclocking Funktion am Slotblech aktivieren, leuchtet am Slotblech-Schalter eine LED.
Wichtig: Betätigen Sie den Overclocking Key nur bei ausgeschaltetem Netzteil!
Schießen Sie nur den mitgelieferten Overclocking Key oder den mitgelieferten Jumper an der, für den Overclo-
cking Key vorgesehenen Buchse am Netzteil an! Schließen Sie hier auf keinen Fall andere Geräte wie zum Bei-
spiel Lüfter an! Um einen reibungslosen Betrieb Ihres Systems zu gewährleisten sollten Sie den Overclocking
Key deaktivieren wenn Sie diese Funktion nicht benötigen.
TECHNISCHE VORTEILE

be quiet! bietet mit der DARK POWER PROP9 Serie ein Netzteil an, welches zu den neuesten ATX12V und EPS
12V Spezikationen kompatibel ist. Es stehen vier separate 12V Leitungen zur Verfügung, welche sich vorteil-
haft auf die zuverlässige Funktion des Systems auswirken.

Die Netzteile der Dark Power Serie verfügen über bis zu sechs 6-Pin bzw. 8-Pin Stecker, welche für den Einsatz
von PCI-Express Grakkarten notwendig sind.
Bitte nutzen Sie vornehmlich immer die gleiche Steckernummerierung an derselben Grakkarte. (PCIe 1 an
VGA 1 und PCIe 2 an VGA 2)
Bitte beachten sie unbedingt den Hinweis auf Seite 50.

Mit dem von 20 Pins auf 24 Pins erweiterbaren Hauptstecker ist die Dark Power Serie zusätzlich mit allen
gängigen Mainboardspezikationen abwärts kompatibel.
Mainboards, welche die -5V Leitung benötigen, sowie SOCKEL A (462) Mainboards können mit diesem Netz-•
teil leider nicht mehr betrieben werden.
Lüftersteuerung mit Anlaufimpuls
Normaler Netzteilbetrieb
und temperaturgeregelte
Lüftersteuerung
Netzteil
Ein
Netzteil
Aus

8

Netzteile der DARK POWER PROP9 Serie sind mit zahlreichen S-ATA Steckern ausgestattet.
KOMPATIBILITÄT
Die be quiet!-Netzteile der DARK POWER PROP9 Serie sind mit allen aktuell gängigen Netzteil- sowie Mainboard-
Spezikationen kompatibel wie u.a.:
Intel ATX 12V Power Supply Design Guide Version 2.3 ( sowie abwärtskompatibel zu V2.2, V2.01, V2.0 )•
ATX System Design Guide Version 2.3, 2.2 und Version 2.1•
BTX Version 1.0a•
E-ATX Server Dual Mainboards mittels 8-Pin-Connector•
EPS 12V Version 2.92•
Intel C6 Status der neuen Prozessorgeneration•
Energie Star 5 Richtlinie•
EuP-Richtlinie•
INSTALLATION IHRES NEUEN NETZTEILS
Lesen Sie bitte den Punkt „Sicherheitshinweise“ bevor Sie mit der Installation beginnen.
 Zum Einbau des Netzteils in Ihren PC benötigen Sie einen Schraubendreher. Benutzen Sie nur
die mitgelieferten Schrauben aus dem Lieferumfang, da diese über das richtige Gewinde verfügen.
Achtung! Verwenden Sie nur den mitgelieferten Kabelsatz! Das Verwenden von nicht mitgelieferten


Trennen Sie Ihren PC von allen vorhandenen Stromquellen und ziehen Sie alle am PC angeschlossenen Kabel •
vorsichtig ab.
Öffnen Sie das PC-Gehäuse und achten dabei auf die Anleitung des Herstellers.•
Trennen Sie alle Stecker vom Mainboard sowie allen weiteren Komponenten wie FDD, HDD oder optischen •
Laufwerken. Achten Sie bitte darauf, dass kein Stecker des alten Netzteiles mit einer Komponente verbunden
ist.
Nun entfernen Sie die Schrauben an der Rückseite des Netzteils und entnehmen Sie das Netzteil vorsichtig •
aus dem PC-Gehäuse. Achten Sie hierbei besonders darauf, dass sich keine Kabel an Komponenten verfan-
gen und diese beschädigen.
Der Einbau Ihres neuen be quiet! DARK POWER PROP9
Setzen Sie das neue Netzteil nun an den vorgesehenen Platz im PC-Gehäuse und schrauben es an der Rück-•
seite mit den vier mitgelieferten Schrauben fest. Verwenden Sie keine übermäßige Kraft.
Stecken Sie den 20/24-Pin Stecker in die vorgesehene Buchse am Mainboard. Wenn Sie über einen 24-Pin •
Anschluss verfügen, dann bringen Sie die zusätzlichen 4-Pins in die richtige Position bevor Sie den Stecker in
die Buchse am Mainboard stecken. Beim Einsatz eines Mainboards mit einem 20-Pin Stecker klappen Sie die
zusätzlichen 4 Pins einfach zur Seite.
Nun stecken Sie den 12V-P4- / 12V-P8-Stecker für die CPU, in die vorgesehene Buchse auf dem Mainboard. •
Falls Sie über ein Mainboard mit mehreren Prozessoren verfügen, benötigen Sie einen zusätzlichen 12V-P8 •
Stecker. Diesen verbinden Sie einfach mit der entsprechenden Buchse auf dem Mainboard.
Die entsprechenden Anschlusskabel benden sich im Lieferumfang.
Verwendung der thermogeregelten Lüftersteuerung des Netzteils
Verbinden Sie nur jeweils einen Gehäuselüfter mit je einer, mit FAN gekennzeichneten, Buchse an Ihrem
Netzteil.
Achten Sie darauf, dass die Gehäuselüfter über einen Arbeitsbereich zwischen 4V bis 12V verfügen.
Achtung: Verwenden Sie nur einen Lüfter pro Anschlusskabel! Maximale Last für alle Anschlüsse: 0,8A /9,6W!

9
SICHERUNGSFUNKTIONEN
Alle be quiet! Netzteile sind mit zahlreichen Sicherungsfunktionen ausgestattet. Diese sollen das Netzteil und
die daran angeschlossenen Komponenten vor Beschädigungen schützen. Sollte eine dieser Sicherungen auslö-
sen, kommt es in den meisten Fällen zu einem Neustart oder zum Abschalten des Systems.
In einem solchen Fall sollte der PC sofort auf einen möglichen Fehler überprüft werden.
Hilfestellung zur Fehlersuche nden Sie im Kapitel „Fehlerbehebung“


Sollte die Last auf den einzelnen Leitungen mehr als das angegebene Limit betragen, wird das Netzteil auto-
matisch abgeschaltet.

Diese Sicherung löst aus, sobald die Spannung auf den Leitungen unter ein bestimmtes Limit fällt.
Das Netzteil wird in diesem Fall automatisch abgeschaltet.

Die Überspannungssicherung löst bei zu hoher Spannung auf den Leitungen aus und schaltet das Netzteil ab.

Die Sicherung bei Kurzschluss im Sekundärteil des Netzteils verhindert einen Defekt am Netzteil und an den
am Netzteil angeschlossenen Komponenten.

Bei einer zu hohen Wärmeentwicklung im Netzteil, schaltet sich das Netzteil sofort automatisch ab.
Sie können es dann erst nach dem Abkühlen wieder einschalten. Bitte versichern Sie sich, dass der PC mit
einer ausreichenden Kühlung ausgestattet ist.

Diese Sicherung löst aus, sobald die gesamte Leistung, welche vom Netzteil abgenommen wird, die spezi-
zierte Höchstlast übersteigt. Dieser Fall kann eintreten, wenn das Netzteil nicht über genügend Leistung für
das System verfügt (unterdimensioniert ist).
FEHLERBEHEBUNG
Bitte beachten Sie: Bei ATX-Systemen wird das Netzteil vom Mainboard aktiviert, um den PC zur starten. Da-
her prüfen Sie bitte, entweder mit Hilfe des Mainboards- oder des Gehäusehandbuches, ob der An- / Ausschal-
ter korrekt verbunden wurde.
Achtung: Arbeiten an Stromquellen können zu lebensbedrohlichen Verletzungen führen. Bei Rauchspuren,
beschädigten Kabeln und Einwirkung von Flüssigkeiten ist das Netzteil sofort vom Stromnetz zu trennen und
danach nicht mehr in Betrieb zu nehmen. Schrauben Sie das Netzteil niemals auf. Im Inneren benden sich
Bauteile, die auch bei längerem Nichtgebrauch hohe Spannungen aufweisen können.
Bitte lassen Sie Reparaturen nur von autorisiertem Fachpersonal durchführen! Ein Öffnen des
Gerätes führt zum Garantieverlust.

10
Wenn das System bei installiertem Netzteil nicht ordnungsgemäß funktioniert, überprüfen Sie bitte zuerst
diese möglichen Fehlerquellen:
Überprüfen Sie den korrekten und festen Sitz der Stromversorgungskabel zum Netzteil, sowie auch zur Steck-•
dose. Idealerweise benutzen Sie eine separate Steckdose nur für das Computernetzteil.
Prüfen Sie, ob sämtliche Anschlüsse korrekt miteinander verbunden worden sind und korrigieren Sie gegebe-•
nenfalls diese bei z.B. Fehlpolung.
Kontrollieren Sie die Verbindung des Ein-/Ausschalters vom Gehäuse zum Mainboard. Halten Sie bei Bedarf •
das Handbuch zu Ihrem Mainboard bereit! Schalten Sie das Netzteil ein, indem Sie den Schalter auf Position
„I“ stellen und danach den Ein-/Ausschalter am Gehäuse betätigen. Falls das Netzteil sich weiterhin nicht
einschalten lässt, fahren Sie mit dem nächsten Punkt fort.
Überprüfen Sie Ihr System auf mögliche Kurzschlüsse oder defekte Hardware, in dem Sie den Rechner •
ausschalten und alle nicht für den Start des Computers benötigten Geräte vom System trennen. Schalten
Sie ihn wieder ein. Wiederholen Sie diesen Vorgang und schließen Sie nach jedem Neustart eines der Geräte
an, bis Sie den vermeintlichen Defekt gefunden haben. Sollte das Netzteil wegen eines Kurzschlusses nicht
reagieren, warten Sie bitte mindestens 5 Minuten mit dem erneuten Einschalten, da das Gerät mit einem
Überlastungsschutz ausgestattet ist.
HÄUFIGE PROBLEME

Wenn Sie im Bios des Mainboard oder im Betriebssystem die Spannungen des Netzteils überprüfen, kann es
vorkommen, dass diese falsch dargestellt werden. Dies liegt meist an der ungenauen Messung des Main-
boards und muss nicht zwangsweise der Realität entsprechen.

jeder Gelegenheit ab
Sie haben eine neue leistungsstärkere Grakkarte in ihr System eingebaut und nun startet der PC nicht mehr
oder stürzt bei der kleinsten Auslastung sofort ab. Das Netzteil ist zu schwach für ihre Grakkarte ausgelegt.
Bitte schauen Sie vor dem Kauf in unserem Watt-Kongurator unter www.be-quiet.net nach. Hier wird Ihnen
das richtige be quiet! Netzteil aus unserem Sortiment empfohlen.
Sollte das Netzteil ausreichend dimensioniert sein kann das Aktivieren des „Overclocking Key“, vor Inbetrieb-
nahme des Netzteils, zur Behebung des Problems führen.

Bei Nichtfunktionieren des Netzteils vergewissern Sie sich bitte, dass Sie diese Betriebsanleitung vollständig
durchgelesen haben und die genannten Probleme ausschließen können. Falls die Probleme weiter bestehen,
setzen Sie sich bitte umgehend mit unserem Kundenservice in Verbindung.
ZUBEHÖR
Im Lieferumfang des Netzteils ist folgendes Zubehör enthalten:
Kabelsatz für Kabelmanagement•
Slotblech mit Overclocking Key•
Jumper zur permanenten Aktivierung der Overclocking Funktion•
Kaltgerätekabel•
Bedienungsanleitung•
Kabelbinder•
Schrauben zur Netzteilbefestigung•

11
ENTSORGUNGSHINWEISE
Gebrauchte Elektro- und Elektronikgeräte dürfen gemäß europäischer Vorgaben* nicht mehr zum unsortierten
Siedlungsabfall gegeben werden. Sie müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern
mit Balken weist auf die Notwendigkeit der getrennten Sammlung hin.
Helfen auch Sie mit beim Umweltschutz und sorgen dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen
wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.
In Deutschland sind Sie gesetzlich** verpichtet, ein Altgerät einer vom unsortierten Siedlungsabfall
getrennten Erfassung zuzuführen. Die öffentlich-rechtlichen Entsorgungsträger (Kommunen) haben hierzu
Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei
entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei
den privaten Haushalten ab.
Bitte informieren Sie sich auch über ihren lokalen Abfallkalender oder bei ihrer Stadt- oder ihrer Gemeindever-
waltung über die in ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von
Altgeräten.
* Richtlinie 2002/96/EG des europäischen Parlaments und des Rates vom 27. Januar 2003 über Elektro- und
Elektronik-Altgeräte
** Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro- und
Elektronikgeräten (Elektro- und Elektronikgerätegesetz - ElektroG) vom 16. März 2005
GARANTIE
3 Jahre Herstellergarantie für Endkonsumenten (nur Ersterwerb vom autorisierten be quiet!-Händler)•
Vorortaustausch in den ersten 12 Monaten ab Kaufdatum vom autorisierten be quiet!-Händler.•
Eine Garantieabwicklung ist nur in Verbindung mit Angabe der Seriennummer, sowie einer beigefügten Kopie •
des Kaufbeleges eines autorisierten be quiet!-Händlers möglich.
Vorortaustausch nur innerhalb Deutschlands und Frankreichs.
Der Austausch kann nur in dem Land erfolgen, in dem das Netzteil gekauft wurde.
Alle eingehenden Rücksendungen werden von unserer Serviceabteilung geprüft. Falls sich ein Netzteil als feh-
lerfrei herausstellen sollte, wird es an Sie zurückgeschickt. Darüber hinaus behalten wir uns vor eine Prüfpau-
schale für den entstandenen Aufwand zu erheben.
Sollte an Ihrem be quiet!-Netzteil innerhalb der ersten 12 Monate nach Kaufdatum ein Defekt auftreten, wen-
den Sie sich bitte an unsere kostenfreie Hotline, um technische Details und Fragen zu klären.
Für die reibungslose Abwicklung einer Reklamation benötigen wir per Fax, E-Mail oder auf dem Postwege:
Eine Kopie des Kaufbeleges•
Eine kurze Fehlerbeschreibung•
Die Seriennummer des Netzteils•
Ihre Lieferanschrift•

12
Nach Eingang der Unterlagen wird Ihnen durch einen DHL-Mitarbeiter, mittels einer Postbox, ein Austauschnetz-
teil zugestellt. Bitte händigen Sie abschließend dem DHL-Mitarbeiter Ihr vermeintlich defektes Netzteil aus. Das
Kabelmanagement, Zubehör und die Originalverpackung können in Ihrem Besitz verbleiben und müssen nicht
getauscht werden.
Dieser Service ist auf Deutschland und Frankreich beschränkt! Der Austausch kann nur in dem Land erfolgen,
in dem das Netzteil gekauft wurde.
Bitte bewahren sie ihre Rechnung auf, ohne eine Rechnung ist eine Garantieabwicklung leider nicht möglich!
Das Öffnen des Gerätes, Manipulationen jeglicher Art, bauliche Veränderungen jeglicher Art, sowie Beschädi-•
gungen durch äußere mechanische Einwirkungen führen zum totalen Garantieverlust
Die ausführlichen Garantiebedingungen sind auf der Homepage www.be-quiet.net unter Service/Garantiebe-•
dingungen ersichtlich.
Es gelten unsere Allgemeinen Garantiebestimmungen, die Sie unter www.be-quiet.net im Internet abrufen
können. Im Service-Fall werden folgende Nummern zur Abwicklung benötigt. Sie nden diese auf dem Netzteil-
Typenschild:
HERSTELLERANGABEN

Für weitere Unterstützung erreichen Sie uns innerhalb Deutschlands unter der
kostenlosen Service Hotline, montags bis freitags von 09:00 bis 17:30 Uhr
Tel. 0800 – 0736736 Fax [phone]
E-Mail: [e-mail] Internetseite und PSU-Calculator: www.be-quiet.net
COPYRIGHT
Der Inhalt dieser Dokumentation darf ohne vorherige schriftliche Genehmigung durch Listan in keiner Form, 1.
weder ganz noch teilweise, vervielfältigt, weitergegeben, verbreitet oder gespeichert werden.
be quiet! ist eine eingetragene Marke der Firma Listan GmbH & Co. KG. Andere in dieser Dokumentation er-2.
wähnte Produkte- und Firmennamen können Marken oder Handelsnahmen ihrer jeweiligen Eigentümer sein.
Listan entwickelt entsprechend ihrer Politik die Produkte ständig weiter. Listan behält sich deshalb das 3.
Recht vor, ohne vorherige Ankündigungen jedem der in dieser Dokumentation beschriebenen Produkte
Änderungen und Verbesserungen vorzunehmen.
Listan ist unter keinen Umständen verantwortlich für den Verlust von Daten und Einkünften oder für jed-4.
weder besonderen, beiläugen, mittelbaren oder unmittelbaren Schäden, wie immer diese auch zustande
gekommen sind.
Der Inhalt dieser Dokumentation wird so präsentiert, wie er aktuell vorliegt. Listan übernimmt weder aus-5.
drücklich noch stillschweigend irgendeine Gewährleistung für die Richtigkeit oder Vollständigkeit des Inhalts
dieser Dokumentation, einschließlich, aber nicht beschränkt auf die stillschweigende Garantie der Markt-
tauglichkeit und der Eignung für einen bestimmten Zweck, es sei denn, anwendbare Gesetze oder Rechts-
sprechung schreiben zwingend eine Haftung vor. Listan behält sich das Recht vor, jederzeit ohne vorherige
Ankündigung Änderungen an dieser Dokumentation vorzunehmen oder die Dokumentation zurückzuziehen.
Model Bezeichnung  Seriennummer
BQT P9-850W BN175 S/N (Nummer siehe Typenschild)
BQT P9-750W BN174 S/N (Nummer siehe Typenschild)
BQT P9-650W BN173 S/N (Nummer siehe Typenschild)
BQT P9-550W BN172 S/N (Nummer siehe Typenschild)

13
INTRODUCTION
Thank you for deciding to t your computer with a be quiet! DARK POWER PROP9 Series power supply. In order
to be able to answer your initial questions in advance, we have summarized the advantages and specics of
the DARK POWER PROP9 power supply series in this comprehensive manual.
The latest generation of the DARK POWER PROP9 Series offers many technical advancements and is a logical,
ongoing development of the very successful DARK POWER PROP8 Series.
Should you have any further question, please contact our customer service. See contact information in item
Manufacturer’s details.
PC systems are continually becoming more and more powerful and require more electricity due to the use of
high performance graphic cards and faster processors, especially on the +12V cables. Our DARK POWER PROP9
Series power supplies are ideal in that they have sufcient reserve capacity, even for the operation of
PCI Express graphic cards in SLI or Crossre arrays.
Our DARK POWER PROP9 Series power supplies have an extremely high efciency level of up to 93%.
SAFETY INSTRUCTIONS
Before commissioning, please observe all the items in this guide. The power supply is only gu-
aranteed to function properly if the instructions are followed thus providing you with maximum
satisfaction with your DARK POWER PROP9 product.
Never open the power supply case. The electronic components inside the case generate a high
voltage that is dangerous to humans. Even after disconnecting the power supply from the network, some parts
still have high voltages. For this reason, a power supply adapter should only be opened by authorized person-
nel. Opening the device voids your warranty.
Never handle the power supply with wet or damp hands when in operation.•
Never insert objects into the power supply’s apertures/fans.•
Note that the power supply is designed for use indoors in conditions without high levels of moisture in the•
ambient air. Using the power supply outdoors will lead to serious damage.
Never work on the power supply while it is connected to the mains. (In this case, always set the power switch •
to “0” and if necessary, disconnect the power plug).
In the event of a short circuit in the device, unplug the mains cable and do not use the device.•
Important: Only press the “Overclocking Key” when the power supply is switched off!
Make sure that your PC is not located directly next to a heating system or any other source of heat.
Make sure that your computer case is sufciently ventilated by means of additional fans; with today’s complex
and powerful systems an ATX-compatible power supply is incapable of dissipating the heat produced in the PC
case without additional support.
If you want to clean your power supply, disconnect it completely from the mains and never use a damp cloth
or cleaning agent. Clean the power supply from the outside using a dry cloth. Opening the device will void your
warranty.
Before using the power supply, allow it to warm up to room temperature for one hour to prevent condensation
accumulating in the power supply.

14
BENEFITS AND SPECIAL FEATURES OF YOUR NEW POWER SUPPLY

Our DARK POWER PROP9 Series power supplies have a very high efciency level of up to 93%. This
helps reduce dissipation loss.
High efciency means that the power supply can
convert the incoming AC current into direct current
with very little loss. This also reduces the lost heat
and thus has a positive effect on cooling the power
supply. Power supplies that feature a high level
of efciency like the DARK POWER PROP9 Series
can therefore be operated with an extremely slow
running and thus very quiet radiator fan. Extremely
low noise emission is the result of ongoing technical
advances.

Out DARK POWER PROP9 Series power supplies comply with the current 2002/95/EG (RoHs and WEEE) direc-
tives issued by the European Union.
An environmentally conscious production process and use of materials that avoid environmentally harmful
substances environment are guaranteed for be quiet! products. In this way, we as the manufacturer and you as
the customer can both actively help in making an important contribution to protecting our environment.

DARK POWER PROP9 Series power supplies offer best-of-class voltage stability for your components. This is
also guaranteed by the use of high quality components. Output voltages are maintained at levels very close to
specications; this is particularly important for high performance requirements.

be quiet! power supplies from the DARK POWER PROP9 Series offer very precise thermal fan control. This auto-
matic system not only controls the power supply itself, but can also control other fans connected to the power
supply’s “FAN” ports.
The fan speed is driven by the heat development in the PC case and controlled by the power supply. If the
temperature increases, the fans automatically begin to turn faster in order to ensure quick and effective
cooling within the case. The fact that cool air is generated quickly helps to improve the life expectancy of your
components and the power supply itself.
When connecting external fans to the power supply, please ensure that these fans do not have their own ther-
mal sensors or potentiometers.
The fan control system generates a ramp-up burst signal. This short burst at a high voltage level ensures that
all the connected fans in the case will start.
Important: Connect only one fan per cable.
95%
90%
85%
80%
75%
70%
Effiiency of the Power Supply
Loading /% of rated output power)
Effiziency (%)

15
Ultra Silent concept*
A multitude of electrical and mechanical optimizations ensure smooth operation, optimum air ow and very low
noise emission. This is supported by the be quiet! SilentWings fan with a high quality bearer and double-sided
ow-optimized fan blades.
*refers only to the bearing and the double-sided ow-optimized fan blades

The Overclocking Key groups the individual 12V rails to a single 12V rail.
You can enable the overclocking function permanently by setting the jumper provided directly at the power sup-
ply. Or you can enable the overclocking function by pressing the switch on the slot cover provided as needed.
The overclocking key is connected to the power supply using the connector labeled accordingly.
When you switch on the overclocking function at the slot, a LED lights on the slot cover switch.
Important: Only press the “Overclocking Key” when the power supply is switched off!
Only connect the overclocking key, or the jumper provided, to the Overclocking Key connector on the power
supply! Do not connect any other device – such as a fan – to this connector!
To ensure trouble-free system operations, you should disable the overclocking key if you do not need this
function
TECHNICAL ADVANTAGES

The be quiet! DARK POWER PROP9 Series offers customers a power supply compatible with the latest ATX12V
and EPS 12V specications. It provides four separate 12V circuits that offer benets with respect to system
reliability.

Our DARK POWER PROP9 Series power supplies have up to six 6 pin or 8 pin connectors as required for use
with PCI Express graphics cards.
Where possible please always follow the plug numbering to connect to the same graphic card. (PCIe 1 to VGA 1
and PCIe 2 to VGA 2)
Please note the important information on page 50.

Thanks to a main connector that is expandable from 20 to 24 pins, the Dark Power PRO series is also down-
wardly compatible with all current motherboard specications.
This power supply does not support motherboards that require a -5V line and SOCKET A (462) motherboards.
Fan control with a gear-up impulse
Normal power adapter
operation and temperature
regulated fan control
Power
supply off
Time
Power
supply on

16

Our DARK POWER PROP9 Series power supplies have numerous S-ATA connectors.
COMPATIBILITY
The be quiet! DARK POWER PROP9 Series power supplies are compatible with all recent popular power supply
and motherboard specications such as:
Intel ATX12V Power Supply Design Guide Version 2.3 (and downwardly compatible to V2.2, V2.01, V2.0 )•
ATX System Design Guide Version 2.2 and Version 2.1•
BTX Version 1.0a•
E-ATX Server Dual Motherboards via 8-Pin Connector•
EPS12V Version 2.92•
Intel C6 Status for the new processor generation•
Energy Star 5 guidelines•
EuP guideline•
INSTALLING YOUR NEW POWER SUPPLY
Please read „Warnings and safety notes“ before you begin the installation.
Note: You will need a screwdriver to t the power supply in your PC. Only use the screws provided with the
power supply because they have the correct thread.



Carefully disconnect your PC from any power sources and unplug all cables connected to the PC.•
Open the PC case, taking care to follow the manufacturer’s instructions.•
Disconnect all plugs from the motherboard and all other components, such as FDDs, HDDs, or optical drives. •
Make sure that there are no plugs from the old power supply connected to any of the components.
Now remove the screws at the rear of the power supply and carefully pull the power supply out of the PC case. •
Take special care that no cables get caught in the components and damage them.
P9
Place the new power supply in the space provided in the PC case and connect to the rear panel using the four •
screws provided. Do not use excessive force.
Plug the 20/24 pin connector into the socket provided on the motherboard. If you have a 24 pin connection, •
place the remaining 4 pins in the correct position before you plug the connector into the socket. If you have a
motherboard with a 20 pin connector, fold the additional 4 pins to one side.
Now plug the 12V-P4/ 12V-P8 connector for the CPU into the socket provided on the motherboard. •
If you have a motherboard with multiple processors, you need an additional 12V-P8 plug. Simply plug it into •
the corresponding socket on the motherboard.
The connecting cable required to do so is included.

Connect only one case fan with one FAN socket on your power supply.
Make sure that case fans have a range of between 4V – 12V.
Caution: Only one fan per connecting cable! Maximum total load for all connections 0.8A/9.6W!
SAFETY FUNCTIONS
All be quiet! power supplies have numerous safety functions. They are designed to protect the power supply
and the components connected to it against damage. If one of these safeguards is triggered, the system will
reboot or power off in most cases.

17
If this happens, you should immediately check the PC for errors.
For more info on troubleshooting see the “Troubleshooting” chapter.
The DARK POWER PROP9

If the load on the individual circuits exceeds the specied limit, the power supply is automatically switched off.

This safeguard is triggered if the voltage on the circuits drops below a certain limit.
The power supply is automatically switched off in this case.

The overvoltage safeguard is triggered if the voltage in the circuits is too high; the power supply is deactivated.

The fuse protecting the power supply’s secondary circuits prevents physical defects of the power supply and
the components connected to it.

In the case of excessive heat build-up in the power supply, the power supply immediately and automatically
switches off.
You cannot switch it back on until it has cooled down. Please ensure that the PC has sufcient cooling.

This safeguard is triggered if the total output of the power supply exceeds the specied maximum load. This
can happen if the output of power supply is insufcient for the system (incorrectly dimensioned).
TROUBLESHOOTING
Please note
If you have an ATX system, the power supply is enabled by the motherboard in order to boot the PC. For this rea-
son, please refer to the motherboard or case manual to check whether the on/off switch is connected correctly.
Caution:
There is a risk of fatal injury when working on power sources. If you notice traces of smoke, damaged cables
and exposure to liquids, immediately disconnect the power from the mains and do not use it again.
Never open the power supply case. High-voltage components in the interior of the power supply may still be live
after a longer period of disuse.


If the system in which you installed the power supply does not work properly, check for these possible sources
of error rst:
Check that the mains cable to the power supply is correctly and rmly plugged into the power supply and the •
socket. Ideally, you should use a separate power socket for the computer power supply.
Check whether all connectors are correctly plugged in, and make any necessary adjustments, such as un •
case of incorrect polarity.
Check the connection between the on/off switch on the case to the motherboard. Refer to the motherboard •
manual if needed! Switch the power supply on by setting the switch to position “I” and then pressing the
on/off switch on the case. If the power supply still does not switch on, continue with the next item.
Check your system for possible short circuits or faulty hardware, making sure that you switch off the compu-•
ter and disconnect all devices not required for the computer to start. Switch the computer back on. Repeat
this process and connect one device after each reboot, until you discover the fault. If the power supply does
not react due to a short circuit, wait for at least 5 minutes before switching back on as the device is equipped
with overload protection.

18
FREQUENT PROBLEMS

If you check the power supply voltages via the BIOS on the motherboard or the operating system, note that they
may be displayed incorrectly. This typically results from imprecise measurements by motherboard and does not
necessarily imply a genuine problem.

You have installed a new higher performance graphics card in your system and now your PC fails to boot, or it
crashes immediately with minimal workload. The power supply is inadequately dimensioned for your graphics
card. Before making a purchase, please refer to our watt conguration tool on www.be-quiet.net. The tool will
help you to nd the right be quiet! power supply from our range of products.
If the power supply is adequately dimensioned, enabling the “Overclocking Key” before switching on the power
supply could solve the problem.

If the power supply does not work, make sure that you have read these instructions thoroughly and have ruled
out the problems referred to earlier on. If the problems persist, please contact our customer service depart-
ment immediately.
ACCESSORIES
The power supply package includes the following accessories:
Cable management cable set•
Slot cover with Overclocking Key•
Jumper for permanent enabling of the overclocking function•
Mains lead•
Operating manual•
Cable ties•
Screws for installing the power supply•
NOTES ON DISPOSAL
Due to European directives* you are no longer allowed to dispose of used electrical and electronic devices
as unsorted domestic waste. The devices must be collected separately. The trash can on wheels pictogram
indicates the need to dispose of the device separately.
Please help to protect the environment and make sure, once you have decided to stop using the device, that
you dispose of it responsibly via the correct collection system.
In Germany, you are legally** required to dispose of used devices separately, instead of as domestic waste.
Your local waste disposal authority has set up one or more collection points at which used devices from private
households in your area can be handed in free of charge. In some cases waste disposal authorities will pick up
used devices, even from private households.
Please refer to your local household waste collection brochure, or visit your town hall or community administra-
tion ofce, for more information on handing in or collecting used devices in your area.
* Directive 2002/96/EC of the European Parliament and of the Council of 27 January, 2003 on waste electri-
cal and electronic equipment (WEEE).
** Law on market introduction, return and treatment of electrical and electronic equipment (Electrical and
Electronic Equipment Act [ ElektroG (Germany)) of March 16, 2005.

19
WARRANTY
3 year manufacturer’s warranty for consumers (original purchase from authorised be-quiet! dealers only).•
On-site replacement service in the rst 12 months after purchase date from authorised be-quiet!. dealer.•
Warranty claims can only be processed if you quote the serial number and enclose a copy of your purchase•
receipt from an authorised be-quiet! dealer.
On-site exchange within Germany and France only.
The exchange can only take place in the country of purchase.
All returns are examined by our RMA service. If a power supply is found to be error-free, it will be returned to
the customer. In addition to this, we reserve the right to charge a lump sum for testing the device to cover our
overheads.
Should a defect of your be-quiet! power supply occur within twelve months of date of purchase, please call our
toll-free hotline to clarify technical details and queries.
For trouble-free processing we require the following from you, submitted via fax, email, or mail:
A copy of the purchase receipt•
A brief description of the error•
The serial number of the power supply•
Your delivery address•
After receiving your documents, we will deliver a replacement power supply packed in a mailing box to you via
DHL. Please hand over the power supply you suspect to be defective to the DHL courier. Please keep the cable
management set, accessories and original packaging yourself. There is no need to replace these components.
This service is restricted to Germany and France. The exchange can only take place in the country of purchase.
Please keep your purchase receipt in a safe place; we cannot process warranty claims without a receipt!
Opening the device, manipulations of any kind, technical modications of any kind and damage due to exter-•
nal mechanical force will void your warranty.
To read the warranty terms and conditions in full, see Service/Warranty Conditions on the homepage at •
www.be-quiet.de.
Our General Terms and Conditions of Business apply; for details, please refer to www.be-quiet.net on the inter-
net. The following numbers are required for service processing. they are located on the power supply type plate:
Model description Article Number Serial Number
BQT P9-850W BN175 S/N (Number see product label)
BQT P9-750W BN174 S/N (Number see product label)
BQT P9-650W BN173 S/N (Number see product label)
BQT P9-550W BN172 S/N (Number see product label)

20


For support in Germany, you can call our
free service hotline, Monday through Friday 09:00 – 17:30 hrs.
Tel. 0800 – 0736736 Fax [phone]
Email: [e-mail] Internet page and PSU Calculator: www.be-quiet.de
COPYRIGHT
You are not allowed to reproduce, disclose, publish or store the contents of this documentation, or excerpts 1.
of it, without the prior written consent of Listan.
be quiet! is a registered trademark of Listan GmbH & Co. KG. Other products and company names menti-2.
oned in this documentation may be brands or trademarks of their respective owners.
In accordance with company policy, all Listan products are subject to ongoing development. Listan reserves 3.
the right to make changes and improvements to any product described in this documentation without prior
announcement.
Under no circumstances shall Listan be held liable for loss of data and income, or for any specic, incidental, 4.
direct, or indirect damage, however it arises.
The content of this documentation represents the current state-of-art. Listan does not assume, whether 5.
expressed or implicit, any liability for the correctness or completeness of the content of this documentation,
including, but not limited to the implicit guarantee of market suitability and aptitude for a special purpose,
unless applicable laws or jurisdiction stringently stipulate such a liability. Listan retains the right to make
changes to this documentation or to withdraw the documentation at any time without prior announcement.
