Bechara Cartier center table User manual

Mesa de centro/Mesa de centro/Center table

380 x 450 x 450mm

CARTIER

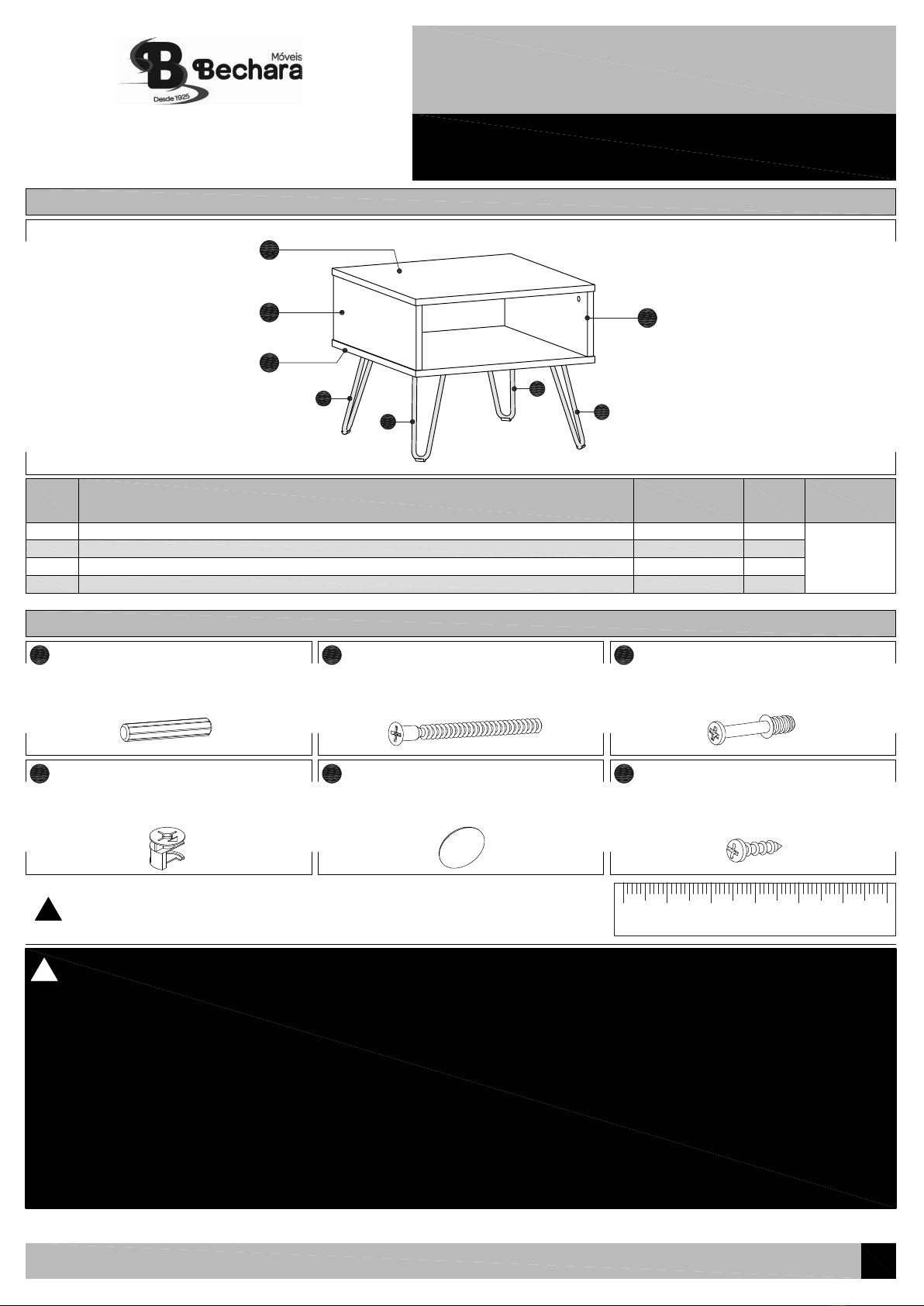

IDENTIFICAÇÃO DAS PEÇAS / IDENTIFICACIÓN DE LOS COMPONENTES / PARTS IDENTIFICATION

Indústria de Móveis Bechara Nassar Ltda.

Av. Bechara Nassar Frange, 113 | Jd. Brasília | CEP 15170-000

17 3272 9900 | 17 3272 9919 | Tanabi - São Paulo - Brasil

www.moveisbechara.com.br

Manual do Produto e Instruções para Montagem

Guía del Producto y Instrucciones de Montaje

Product Guide and Assembly Instructions

N.° ID Quantidade

Cantidad

Quantity

Descrição / Descripción / Description

Dimensões (mm)

Dimensiones (mm)

Dimensions (mm)

N.° do volume

No. del empaque

Number packing

Base / Base / Base 1

450 x 450 x 15

1/1

Lateral / Panel lateral / Sideboard 2

150 x 446 x 15

A Móveis Bechara se reserva o direito de modificar desenhos e especificações de seus produtos sem aviso prévio.

Móveis Bechara se reserva el derecho a modificar los diseños y las especificaciones de sus productos sin previo aviso.

Móveis Bechara reserves the right to modify designs and specifications of its products without notification.

Ler atentamente e considerar todas as instruções antes e durante a montagem e guardar este manual para consultas futuras. Pisos desnivelados ou irregulares comprometem a

estabilidade do móvel, podendo danificar os pés e causar outros problemas nas peças. Certificar-se do nivelamento e da regularidade do piso sobre o qual a mesa será instalada, assegurando

correção e adequação de funcionalidade e de uso e a manutenção das condições de garantia do produto.

Não expor o produto diretamente à luz solar e à umidade. Para limpeza, utilizar flanela seca ou levemente umedecida em água. Não utilizar produtos químicos, abrasivos e

solventes. Peso máximo recomendado: 10kg, uniformemente distribuídos sobre a base e o tampo da mesa. Nunca utilizar a mesa como assento ou como degraus.

A Móveis Bechara não se responsabiliza por problemas decorrentes de imperícia, inadequação ou inobservância das recomendações na montagem e instalação de seus produtos por terceiros.

GARANTIA (Brasil): este produto tem garantia de 90 dias contra eventuais defeitos de fabricação, conforme Art. 26, inc. II do Código de Defesa do Consumidor. O direito à assistência técnica

ou à substituição do produto ou de partes dele, dentro do período de garantia, é assegurado desde que observadas as instruções de montagem, instalação e conservação constantes deste

manual e mediante a apresentação da Nota Fiscal de compra. O desgaste natural do móvel e problemas decorrentes de montagem incorreta e de uso inadequado não são cobertos pela garantia.

Lea atentamente y considere todas las instrucciones antes y durante la montaje. Guarde este guía del producto para futuras consultas. Pisos fuera de nível y irregulares ponga en

peligro la estabilidad de la mesa, o que puede dañar los piés y causar otros problemas en las piezas del producto. Asegúrese de la nivelación y regularidad de la superfície en que la mesa será

instalada, para la adecuación de funcionalidad y uso y el mantenimiento de las condiciones de garantía. No exponer el producto a la luz solar directa y la humedad.

Para la limpieza, utilice un paño seco o ligeramente humedecido en agua. No utilizar productos químicos, abrasivos y solventes. Peso máximo: 10 kg, distribuidos de manera

uniforme sobre la base y en panel superior de la mesa. Nunca utilice la mesa como asiento o como un escalon. Móveis Bechara no se responsabiliza por problemas causados por

inexperiencia o por no seguir las recomendaciones en la montaje y instalación de sus productos por parte de terceros.

NO OBSERVAR LAS RECOMENDACIONES DE MONTAJE Y USO PUEDE AFECTAR LA FUNCIONALIDAD Y CONDICIONES DE GARANTÍA .

Read carefully and consider all instructions before and during the assembly and keep this product guide for future reference. Irregular and unlevelled floors can leave the table

to instability, with can damage the feet and maybe cause others problems in the product parts. Make sure the leveling and regularity of the surface on which the table will be installed, ensuring

accurancy and appropriateness of functionality and usage and the maintaining of the warranty conditions. To clean use dry cloth or slightly moistened with water. Do not use chemical

and abrasives products and do not expose the furniture to direct sunlight and humidity. Recommended maximum weight: 10 kg evenly distributed on the base and on the top

panel. Never use the table as a seat or a step. The Móveis Bechara not responsible for problems caused by inadequancy or failure to follow due recommendations in the assembly and

installation by third parties. FAILURE TO FOLLOW THE RECOMMENDATIONS FOR ASSEMBLY, INSTALLATION AND USE MAY CAUSE PROBLEMS AND THE LOSS OF THE WARRANTY.

Cavilha Ø6 x 30mm.

Clavija Ø6 x 30mm.

Dowel Ø6 x 30mm.

KIT DE ACESSÓRIOS E PARAFUSOS / KIT DE ACCESORIOS Y TORNILLOS / ACCESSORY AND BOLTS

8 un.

Parafuso Minifix.

Tornillo Minifix.

Minifix Bolt.

4 un.

100 20 30 40 50

!IMPORTANTE! Verificar as medidas dos parafusos na escala ao lado ou com uma trena antes de aplicá-los nas peças.

iIMPORTANTE! Verificar las medidas de los tornillos en la escala o con una cinta métrica antes de aplicarlos en las partes.

IMPORTANT! Check the measures of the bolts on the scale or with a measuring tape before applying them in parts.

Parafuso 5,0 x 50mm cabeça chata phs.

Tornillo 5,0 x 50mm phs.

Bolt 5.0 x 50mm phs.

4 un.

Tampo / Panel superior / Top Panel 1

450 x 450 x 15

04 Pés metálicos H200mm / Piés metálicos H200mm / Metallic Feet H200mm 4

Tambor Minifix Ø12mm.

Tuerca Minifix Ø12mm.

Minifix Drum Ø12mm.

4 un. E

Tapa-furo adesivo.

Capa adhesiva.

Adhesive Cover.

4 un. F

Parafuso 4,5 x 14mm cab. panela phs.

Tornillo 4,5 x 14mm phs.

Bolt 4.5 x 14mm pan head phs.

16 un.

FERRAMENTAS RECOMENDADAS / HERRAMIENTAS RECOMENDADAS / RECOMMENDED TOOLS

!IMPORTANTE! Ferramentas necessárias ou recomendadas para a montagem não inclusas e não fornecidas com o produto.

iIMPORTANT! Herramientas necesarias o recomendadas para la montaje no incluidas y no suministradas con el producto.

IMPORTANT! The required or recommended tools for assembly not included and not supplied with the product.

Parafusadeira com ponteiras fenda philips.

Atornillador eléctrico con puntas philips.

Electric screwdriver with philips tips.

Trena ou fita métrica

Cinta métrica.

Measuring tape.

Chave de fenda simples e philips.

Atornillador simples y philips.

Simple and philips screwdriver.

Mesa de centro/Mesa de centro/Center table

380 x 450 x 450mm

CARTIER

PASSO 1 / PASO 1 / STEP 1

Montagem do corpo da mesa:

a) Aplicar as cavilhas (A) nos furos indicados das Laterais (02).

b) Aplicar os parafusos Minifix (C) nos furos indicados na face inferior do Tampo (03).

c) Encaixar as Laterais (02) no Tampo (03) através das cavilhas (A) e dos parafusos Minifix (C)

e fixá-los aplicando e apertando os tambores Minifix (D). Ao finalizar a fixação, aplicar os

tapa-furos adesivos (E) sobre os tambores Minifix (D).

d) Encaixar a Base (01) sob as Laterais (02) através das cavilhas (A) e fixá-las entre si

aplicando os parafusos 5,0 x 50mm (B).

Montaje del cuerpo de la mesa:

a) Aplicar las clavijas (A) en los orificios indicados en los Paneles laterales (02).

b) Aplicar los tornillos Minifix (C) en los orificios indicados en la parte inferior del

Painel superior (03).

c) Conectar los Paneles laterales (02) en el Panel superior (03) a través de las clavijas

(A) y los tornillos Minifix (C) y fijarlos aplicando y apretando las tuercas Minifix (D).

Después de la fijación, aplicar las capas adhesivas (E) sobre las tuercas Minifix (D).

d) Conectar la Base (01) debajo de los Paneles laterales (02) a través de las clavijas (A)

y fijarlos entre sí aplicando los tornillos 5,0 x 50mm (B).

Assembling the table body:

a) Apply the dowels (A) in the indicated holes in the Sideboards (02).

b) Apply the Minifix bolts (C) in the indicated holes in the underside of the Top Panel (03).

c) Connecting the Sideboards (02) in the Top Panel (03) through dowels (A) and Minifix bolts

adhesive covers (E) over the Minifix drums (D).

d) Connecting the Base (01) under the Sideboards (02) through dowels (A) and fix them

together by applying the bolts 5.0 x 50mm (B).

PASSO 2 / PASO 2 / STEP 2

Instalação dos pés metálicos:

a) Fixar os pés (04), debaixo da Base (01) com parafusos (F), posicionando-os conforme o DETALHE 1, e aplicar feltro protetor adesivo na extremidade inferior de cada pé.

Instalación de los piés metálicos:

a) Fijar los piés (04) debajo de la Base (01) con tornillos (F), posicionandolos como en el DETALLE 1, y aplicar fieltro protector adhesivo en cada pié.

Installing the metallic feet:

a) Fix the feet (04) under the Base (01) with bolts (F), positioning them as shown in DETAIL 1, and a pply adhesive protective felt to the lower end of each of the feet.

Face inferior.

Lower face.

Face inferior.

Lower face.

DETALHE 1: Vista inferior - posição dos pés

DETALLE 1: Vista inferior - posición de los piés

DETAIL 1: Botton view - position of the feet

Face inferior.

Lower face.

Feltro adesivo

Fieltro adhesivo

Adhesive Felt
