Bechara DOHA User manual

1
Painel/Panel/Panel 1350 x 2000 x 205mm
DOHA
IDENTIFICAÇÃO DAS PEÇAS / IDENTIFICACIÓN DE LOS COMPONENTES / PARTS IDENTIFICATION
Manual do Produto e Instruções para Montagem
Guía del Producto y Instrucciones de Montaje
Product Guide and Assembly Instructions
© Desenvolvimento e Projeto de Produto - Móveis Bechara. Proj. 800, Ed. 001 - Abril/2022
.
N.° ID Quantidade
Cantidad
Quantity
Descrição / Descripción / Description
Dimensões (mm)
Dimensiones (mm)
Dimensions (mm)
Painel central / Painel central / Middle Panel 1
1350 x 448 x 15
01
04
02
07
03
2
1300 x 60 x 15
Coluna traseira / Columna trasera / Rear Column
VISTA TRASEIRA / VISTA POSTERIOR / REAR VIEW
Painel intermediário (02) / Painel (02) / Panel (02) 2
Barra traseira chanfrada / Barra trasera biselada / Beveled Rear Bar 2
1350 x 116 x 15
1
1350 x 176 x 25Prateleira / Repisa / Shelf
1350 x 352 x 15
03
07
___________
*A Prateleira (07) pode ser montada na parte superior (ver figura acima) ou na parte inferior (ver
figura à direita). Verificar e definir a posição desejada para a prateleira antes da primeira montagem.
La Repisa (07) se puede instalar en la parte superior (ver figura arriba) o en la parte inferior (ver
figura a la derecha). Verifique la posición deseada para la repisa antes de la primera montaje.
The Shelf (07) can be installed in top position (see figure above) or in lower position (see figure at
right). Check and set desired shelf position before the first assembly.
*
04
05
Fixação atrás do painel.
Fijación detrás del panel .
Fixing behind the panel .
06
04
OPÇÃO DE MONTAGEM COM A PRATELEIRA NA PARTE INFERIOR
OPCIÓN DE MONTAJE CON LA REPISA EN LA PARTE INFERIOR
ASSEMBLY OPTION WITH THE SHELF IN LOWER POSITION
07 *
Indústria de Móveis
Bechara Nassar Eireli.
Av. Bechara Nassar Frange, 113
Jd. Brasília,
Tanabi, São Paulo - Brasil
CEP 15170-000
Telefones: (17) 3272 9900
(17) 3272 9919
www.moveisbechara.com.br
A Móveis Bechara se reserva o direito de modificar desenhos e especificações de seus produtos sem aviso prévio.
Móveis Bechara se reserva el derecho a modificar los diseños y las especificaciones de sus productos sin previo aviso.
Móveis Bechara reserves the right to modify designs and specifications of its products without notification.
FERRAMENTAS RECOMENDADAS / HERRAMIENTAS RECOMENDADAS / RECOMMENDED TOOLS
!
IMPORTANTE! Ferramentas necessárias ou recomendadas para a montagem não inclusas e não fornecidas com o produto.
iIMPORTANT! Herramientas necesarias o recomendadas para la montaje no incluidas y no suministradas con el producto.
IMPORTANT! The required or recommended tools for assembly not included and not supplied with the product.
Trena ou fita métrica
Cinta métrica.
Measuring tape.
Martelo comum.
Martillo común.
Simple hammer.
Chave de fenda
simples e phillips.
Atornillador
simples y
phillips.
Simple and
phillips
screwdriver.
Indicador de Nível.
Indicador de nivel.
Level indicator.
Furadeira e Parafusadeira elétrica
com ponteiras fenda phillips
e brocas Ø8mm.
Perforadora y
Atornillador eléctrico
con puntas phillips
y taladros Ø8mm.
Drilling machine and electric
screwdriver with philips tips
and drills Ø8mm.
VÍDEO DE MONTAGEM
VÍDEO DE MONTAJE
ASSEMBLY VIDEO
02
01
02
03
05
Fixação na parede.
Fijación en la pared.
Fixing on the wall .
06 2
540 x 92 x 15Suporte traseiro / Soporte trasero / Rear Support
Painel lateral / Painel lateral / Side Panel 2
1350 x 424 x 15
05

2
D
Cavilha Ø6 x 20mm.
Clavija Ø6 x 20mm.
Dowel Ø6 x 20mm.
KIT DE ACESSÓRIOS E PARAFUSOS / KIT DE ACCESORIOS Y TORNILLOS / ACCESSORY AND BOLTS
10 un.
100 20 30 40 50
mm
60
!
IMPORTANTE! Verificar as medidas dos parafusos na escala ao lado ou com uma trena antes de aplicá-los nas peças.
iIMPORTANTE! Verificar las medidas de los tornillos en la escala o con una cinta métrica antes de aplicarlos en las partes .
IMPORTANT! Check the measures of the bolts on the scale or with a measuring tape before applying them in parts.
!
C
Sachê de cola branca.
Sachet de pegamento.
Glue sachet
2 un.
A
Chapa de aço 13 x 50mm.
Placa de acero 13 x 50mm.
Steel Plate 13 x 50mm.
12 un. B
Parafuso 3,5 x 12mm cabeça flangeada phs.
Tornillo 3,5 x 12mm phs.
Bolt 3.5 x 12mm flange head phs.
24 un.
E60 un.
G
Parafuso 5,0 x 60mm cabeça flangeada phs.
Tornillo 5,0 x 60mm phs.
Bolt 5.0 x 60mm flange head phs.
20 un. H
Bucha plástica 8mm para parede .
Buje de plástico 8mm para pared.
Plastic Bushin 8mm for wall.
12 un. I
Tapa passa-fios Ø40mm plástcio
Capa de plastico Ø40mm.
Plastic Cover Ø40mm.
1 un.
Ler atentamente e considerar todas as instruções antes e durante a montagem e guardar este manual para consultas futuras. Recomenda-se duas pessoas para a montagem
e a instalação deste produto. Paredes curvas ou com superfícies irregulares não são recomendadas ou podem não possibilitar a instalação do Painel Doha, pois comprometem a fixação e
podem acarretar empenamento das peças e até desprendimento e queda do painel. Antes de iniciar a instalação, verificar todas as condições da parede, especialmente quanto à resistência e ao
suporte ao peso e quanto à existência e posição de tubulações hidráulicas, elétricas ou de gás, evitando danos a estas estruturas ao executar os furos. A Móveis Bechara não se responsabiliza
por problemas decorrentes de imperícia, inadequação ou inobservância das devidas recomendações na montagem e instalação de seus produtos por terceiros. O Painel Doha é adequado para
fixação de Smart TV de até 70" com peso de até 30 kg, desde que observadas as especificações dimensionais e de instalação próprias destes aparelhos. Os suportes e os parafusos para fixação
de TV não estão inclusos no produto Painel Doha. Os furos que vierem a ser executados no produto para a fixação de TV ou para quaisquer outras finalidades são de responsabilidade do
cliente/montador/instalador, não cabendo a estes o direito de requerer à Móveis Bechara a substituição do produto, no todo ou em parte, por avarias decorrentes destas operações ou nos casos
em que eventuais trocas de aparelhos acarretarem a necessidade de novos furos ou deixarem aparentes os furos já executados.
Não expor o móvel à luz solar direta e à umidade. Para limpeza, utilizar flanela seca ou levemente umedecida em água. Não utilizar produtos químicos, abrasivos e solventes.
Pesos máximos recomendados: TV de até 30 kg, fixada ao painel; e até 5 kg de outros materiais ou objetos uniformemente distribuídos na prateleira.
Nunca utilizar qualquer parte do painel como apoio ou como degrau para escalar o próprio painel ou a parede.
GARANTIA (Brasil): este produto tem garantia de 90 dias contra eventuais defeitos de fabricação, conforme Art. 26, inc. II do Código de Defesa do Consumidor. O direito à assistência técnica
ou à substituição do produto ou de partes dele, dentro do período de garantia, é assegurado desde que observadas as instruções de montagem, instalação e conservação constantes deste
manual e mediante a apresentação da Nota Fiscal de compra. O desgaste natural do móvel e problemas decorrentes de montagem incorreta e de uso inadequado não são cobertos pela garantia.
Lea atentamente y considere todas las instrucciones antes y durante la montaje y guarde este guía del producto para futuras consultas. Se recomienda dos personas para la
montaje y la instalación de esto producto . Paredes curvas o con supeficies irregulares no se recomiendan para la instalación del Panel Doha, ya que conduce a fijación incorrecta y puede
causar deformaciones en las piezas y el desprendimiento y la caída del panel. Antes de iniciar la instalación, verificar todas las condiciones de la pared, sobretodo cuanto a la resisitencia para
peso y la existencia de lineas hidráulicas, eléctricas o de gas, evitando daños a estas estructuras quando se ejecutar los agujeros. Móveis Bechara no se responsabiliza por problemas causados
por inexperiencia o por no seguir las recomendaciones en la montaje y instalación de sus productos por parte de terceros. El Panel Doha es adecuado para fijación de Smart TV hasta 70 pulgadas
con peso de hasta 30 kg, siempre que hayan cumplido con las especificaciones dimensionales y de instalación propias de estos equipos. Los soportes y los tornillos para la fijación de TV no están
incluídos en el producto Panel Dora. Los orifícios que se ejecutarán en el mueble para fijación de TV o para cualquier otro propósito son de responsabilidad del cliente, instalador o montador, que
no tienen derecho de exigir al fabricante Móveis Bechara la substitución del producto, en su totalidad o en parte, por los daños causados por estas operaciones o cuando un posible intercambio
de equipos o TV implicar en la necesidad de orifícios adicionales o dejar visibles los orifícios ya ejecutados. No exponer los muebles a la luz solar directa y la humedad.
Para limpiar el panel, utilice un paño seco o ligeramente humedecido. No utilizar productos químicos, abrasivos y solventes. Pesos máximos recomendados: TV de hasta 30kg,
fijada al panel; y más 5 kg de otros objectos o materiales distribuidos uniformemente en la repisa. No utilice nunca el panel como soporte o como un escalón para subir el
propio panel o la pared. NO OBSERVAR LAS RECOMENDACIONES DE MONTAJE Y USO PUEDE AFECTAR LA FUNCIONALIDAD Y CONDICIONES DE GARANTÍA .
Read carefully and consider all instructions before and during the assembly and keep this product guide for future reference. Two people are recommended to assembly and install
this product. Curved walls or uneven surfaces are not recommended or may not allow the installation of the Doha Panel, because it leads to incorrect fixation and can cause warping the parts and
to the detachment and fall of the panel. Before starting the installation, check all the conditions of the wall, notably regarding resistance to weight and the existence and position of hydraulic,
electrical or gas lines, avoiding damage to these structures when running holes. The Móveis Bechara not responsible for problems caused by inexperience, inadequancy or failure to follow due
recommendations in the assembly and installation of their products by third parties. The Doha Panel is adequate for fixing Smart TV up to 70 inches with weight up to 30 kg, since observed the
dimensional and installing specifications of the televisions. The supports and bolts for TV are not included in the product Doha Panel. The holes that will be executed on the panel for fixing the TV
or other purpose are the responsibility of the customer and the installer or assembler, not leaving it to them the right to require from the Móveis Bechara the replacement product, in whole or in
part, by damage from these operations or where possible exchanging equipment would entail the need for additional holes or leave visible the holes already executed. To clean, use dry cloth or
slightly moistened with water. Do not use chemical and abrasives products and do not expose the furniture to direct sunlight and humidity.
Recommended maximum weights: TV up to 30 kg; and more up to 5,0 kg evenly distributed on the shelf. Never use any part of the panel as a support or as a step to climb the
panel itself or the wall.
FAILURE TO FOLLOW THE RECOMMENDATIONS FOR ASSEMBLY, INSTALLATION AND USE MAY CAUSE FUNCTIONALITY PROBLEMS AND THE LOSS OF THE WARRANTY CONDITIONS.
Parafuso 4,5 x 25mm cab. chata phs.
Tornillo 4,5 x 25mm cab. plana phs.
Bolt 4.5 x 25mm flat head phs.
Painel/Panel/Panel 1350 x 2000 x 205mm
DOHA
F4 un.
Tapa-furo adesivo.
Capa adhesiva.
Adhesive Cover.

3
PASSO 1 / PASO 1 / STEP 1
a) Forrar o piso com a isomanta da embalagem, para proteger as peças, e dispor os Painéis (01), (02) e (03) com a
face traseira voltada para cima , verificando corretamente a posição de cada um conforme os furos e o desenho.
Forre el piso con la isomanta de empaque, para proteger las piezas y organizar los Paneles (01), (02) y
(03) con la face posterior hacia arriba, observando correctamente la posición de cada uno de acuerdo
con los orificios y con los deseños.
Line the floor with the foam mantle of the package to protect the parts and arrange the Panels (01), (02) and (03)
with the rear face upwards , correctly checking the position of each as the holes and as shown in the drawing.
b) Alinhar as bordas dos Painéis (01), (02) e (03) fixá-los entre si aplicando as
chapas de aço (A) com parafusos 3,5 x 12mm (B) nas posições indicadas.
Alinear los bordes de los Paneles (01), (02) y (03) y fijarlos entre sí aplicando
las placas de acero (A) con tornillos (B), en las posiciones indicadas.
Align the edges of the Panels (01), (02) and (03) and
fix them together by applying the steel plates (A)
with bolts (B) in the idicated positions.
c) Posicionar as Colunas traseiras (04)
atrás dos Painéis laterais (03),
conforme o desenho, e fixá-las
aplicando os parafusos (E).
Posicionar Columnas
traseras (04) detrás de
los Paneles laterales (03),
según el diseño, y fijarlas
aplicando tornillos (E).
Position the Rear Columns (04)
behind the Side Panels (03)
according to the drawing, and
fix them applying bolts (E).
d) Posicionar a Barra traseira (05) atrás dos Painéis
(01), (02) e (03) com cavilhas (D) e cola (C),
conforme o desenho, e fixá-la aplicando os vinte
parafusos (E) indicados .
Posicionar la Barra trasera (05) detrás de los Paneles
(01), (02) y (03) con clavijas (D) y pegamento (C), según
el diseño, y fijarla aplicando los viente tornillos (E) indicados.
Position the Rear Bar (05) behind the Panels (01), (02) and (03) with
dowels (D) and glue (C) according to the drawing, and fix it applying
the indicated twenty bolts (E).
01
Face traseira.
Face posterior.
Rear face.
BORDA INFERIOR / BORDE INFERIOR / LOWER EDGE
01
Face traseira.
Face posterior.
Rear face.
04
04
05
a) Fixar os Suportes traseiros (06) atrás dos Painéis (01), (02) e
(03) com cavilhas (D) e parafusos 4,5 x 25mm (E).
Fijar Soportes traseros (06) detrás de los Paneles (01),
(02) y (03) con clavijas (D) y tornillos 4,5 x 25mm (E).
Fix the Rear Supports (06) behind the Panels (01), (02) and
(03) with dowels (D) and bolts 4.5 x 25mm (E).
b) Fixar a Prateleira (07) nos Painéis (01), (02) e (03) com os oito
parafusos 5,0 x 60mm (G) indicados.
Fijar la Repisa (07) en los Paneles (01), (02) y (03) con
los ocho tornillos 5,0 x 60mm (G) indicados.
Fix the Shelf (07) on the Panels (01), (02) and (03) by applying
the eight indicated bolts 5.0 x 60mm (G).
07*
*ATENÇÃO! A Prateleira (07) pode ser montada na parte superior
ou na parte inferior do Painel Doha. Verificar a posição desejada
para a prateleira antes da primeira montagem.
Optando-se por montar a Prateleira (07) na parte superior, fixar
os Suportes traseiros (06) na parte inferior e vice-versa.
iATENCIÓN! La Repisa (07) se puede instalar en la parte
superior o en la parte inferior del Panel Doha. Verifique la
posición deseada para la repisa antes de la primera montaje.
Eligiendo montar la Repisa (07) en la parte superior, fijar los
Soportes traseros (06) en la parte inferior y viceversa.
ATTENTION! The Shelf (07) can be installed in the top or lower
position of the Doha Panel.
Check the desired shelf position before the first assembly.
Choosing to assembly the Shelf (07) on the upper part, fix the
Rear Supports (06) on the power part and vice versa.
Prateleira na parte superior.
Repisa en la parte superior.
Shelf in the top position.
02
Face traseira.
Face posterior.
Rear face.
Painel/Panel/Panel 1350 x 2000 x 205mm
DOHA
PASSO 2 / PASO 2 / STEP 2
APLICAR COLA.
Aplicar pegamento.
Apply glue.
02
Face traseira.
Face posterior.
Rear face.
02
Face traseira.
Face posterior.
Rear face.
03
Face traseira.
Face posterior.
Rear face.
03
Face traseira.
Face posterior.
Rear face.
05
Para fixar a Barra traseira (05) nos Painéis
(01), (02) e (03), aplicar cola, espalhando-a
pela superfície de contato das peças, além
das cavilhas (D) e dos parafusos (E).
Para fijar la Barra trasera (05) en los Paneles
(01), (02) y (03), aplicar pegamento en la
superficie de contacto de las piezas , además
de las clavijas (D) y los tornillos (E).
To fix the Rear Bar (05) on the Panels (01),
(02) and (03), apply glue, spreading it over
the contact surface of the parts, and the
dowels (D) and bolts (E).
!
04
04
02
Face traseira.
Face posterior.
Rear face.
03
Face traseira.
Face posterior.
Rear face.
03
Face traseira.
Face posterior.
Rear face.
06
06

4

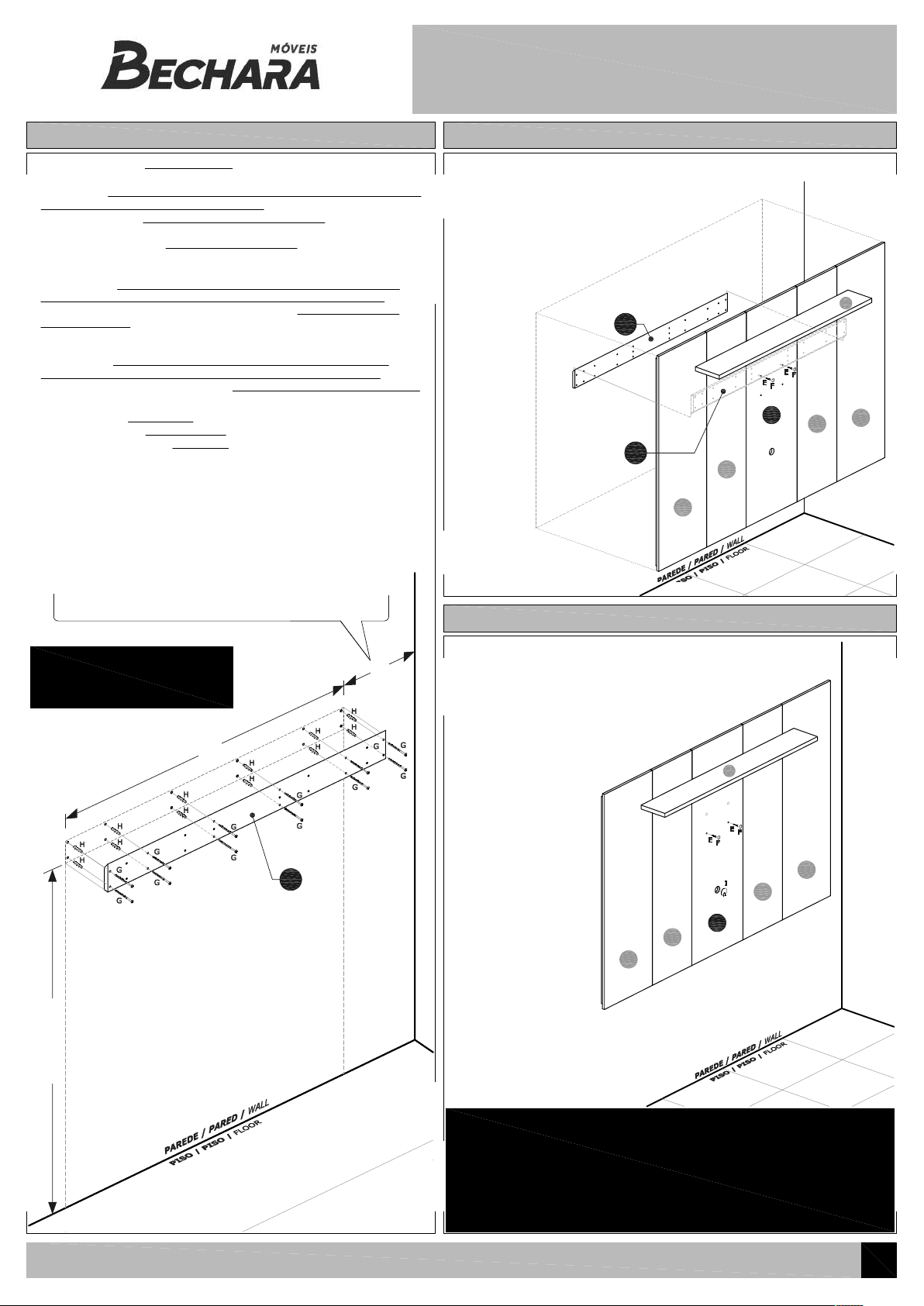

PASSO 3 / PASO 3 / STEP 3
a) Marcar na parede a posição dos furos para fixar a Barra (05), conforme
indicado no desenho abaixo e utilizando a própria barra como referência.
*ATENÇÃO! A altura de 1400mm indicada no desenho abaixo, entre o piso
e a borda inferior da Barra (05), é sugestiva para instalar o Painel Doha com
a sua borda inferior a aproximadamente 635mm do piso , podendo variar
conforme a altura desejada.
Marque en la pared la posición de los orifícios para fijar la Barra
(05), como se ilustra en el deseño abajo y utilizando la propia
barra como referencia.
*iATENCIÓN! La altura de 1400mm indicada en el deseño abajo,
entre el piso y el borde inferior de la Barra (05), es sugestiva , para
instalar el Panel Doha con su borde inferior a aproximadamente
635mm del piso, pudiendo variar según la altura deseada.
MarkthepositionoftheholesonthewalltofixtheBar(05),asshowninthe
drawingandusingthebaritselfasareference.
*ATTENTION!Theheightof1400mmindicatedinthedrawingbelow,
betweenthefloorandtheloweredgeoftheBar(05),issuggestive ,toinstall
theDohaPanelwithitsloweredgeto approximately635mmfromthefloor ,
andmayvaryaccordingthedesiredheight.
b) Com furadeira e broca Ø8mm (não fornecidas), fazer os furos na parede.
Con perforadora y taladro Ø8mm, hacer los orifícios en la pared.
Withdrillingmachineand drillØ8mm,maketheholesinthewall.
c) Aplicar as buchas 8mm (H) nos furos da parede e fixar a Barra (05) com a
borda chanfrada voltada para cima e para a parede, aplicando todos os doze
parafusos Ø5,0 x 60mm (G) indicados no desenho.
Aplicar bujes 8mm (H) en los orifícios en la pared y fijar la Barra (05)
con el borde biselado hacia arriba y hacia la pared, aplicando todos
los doce tornillos Ø5, 0 x 60mm (G) indicados en el deseño .
Applythebushings8mm(H)intotheholesinthewallandfixtheBar(05)
withthebevellededgefacingupandtothewall,applyingallthetwelve
boltsØ5.0x60mm(G)indicatedinthedrawing.
1400mm*
325mm
Distância mínima de fixação da Barra (05) para instalação do Painel junto ao canto de paredes.
Distancia mínima de montaje de la Barra (05) para instalación del Panel junto a canto de pared.
Minimum fixing distance of the Rear Bar (05) to the panel installation close to corner walls.
05
Ao marcar a posição e fixar a Barra traseira (05)
na parede, verificar o nivelamento da peça.
Para marcar la posición y fijar la Barra trasera (05)
en la pared, asegúrese de la nivelación de la pieza.
To mark the position and fix the Rear Bar (05) on the
wall, check the level of the part.
1350mm
PASSO 4 / PASO 4 / STEP 4
a) Reforçar a fixação do Painel (01) na Barra traseira (05) aplicando os dois parafusos (E)
indicados e, sem seguida, com o painel já montado, encaixar a Barra traseira (05)
fixada atrás do painel na Barra (05) fixada na parede.
Reforzar la fijación del Panel (01) a la Barra
trasera (05) aplicando los dos tornillos (E)
indicados y luego, con el panel ya
ensamblado, encajar la Barra (05)
fijada detrás del panel en la
Barra (05) de la pared .
Reinforcethefixation
ofthePanel(01)to
theRearBar(04)
byapplying
thebolts(F)
indicatedand
then,withthe
panelalready
assembled,
fittheBar
(04)fixed
behindthe
panelinthe
Bar(04)fixed
onthewall.
b) Aplicar os
tapa-furos (F).
Aplicar capas
adhesivas (F).
Applythe
adhesive
covers(F).
Fixada na parede.
Fijada en la pared .
Fixed on the wall .
05
Fixada atrás do painel.
Fijada detrás del panel.
Fixed behind the panel.
01 02
07
PASSO 5 / PASO 5 / STEP 5
a) Ao finalizar a instalação, aplicar os dois parafusos de segurança (E)
nos furos indicados, fixando o Painel (01) na Barra (05) na parede,
para evitar movimentação indevida e queda acidental do painel.
Al finalizar la instalación, aplicar los dos tornillos
de seguridad (E) en los agujeros indicados,
fijando el Panel (01) en la Barra (05) en
la pared, para evitar movimiento y
caída accidental del panel.
Attheendoftheinstallation,apply
thetwosecuritybolts(E)
intotheindicatedholes,
tofixthePanel(01)in
theBar(05)onthewall
andpreventmovement
andaccidentallydropping
ofthepanel.
b) Aplicar os tapa-furos (F).
Aplicar las capas
adhesivas (F).
Applyadhesivecovers(F).
c) Encaixar a tampa (I) para
fios e cabos no Painel (01).
Encajar capa de plástico
(I) en el Panel (01).
Fittheplasticcover(I)for
cablesonthePanel(01).
IMPORTANTE! Para remover o Painel da parede, desatarrachar os dois parafusos de segurança (E) aplicados
conforme o PASSO 05, e movimentá-lo ligeiramente para cima, desencaixando as bordas chanfradas das Barras
(05) fixadas atrás do painel e na parede. Antes de movimentar o Painel, remover a TV e outros objetos que
estejam instalados ou assegurar-se de que todo o conjunto está seguro, evitando quedas e danos.
¡IMPORTANTE! Para retirar el panel de la pared, destornillar los tornillos de seguridad (E) aplicados
como en PASO 05 y moverlo hacia arriba, para desenganchar los bordes biselados de las Barras (05)
fijadas detrás del panel y en la pared. Antes de mover el panel, retirar TV y otros objetos que están
instalados y asegurarse de que todo el conjunto está seguro, evitando caídas y daños.
IMPORTANT!Toremovethepanelfromthewall,tounscrewthetwosecuritybolts(E)appliedasinSTEP05
andmovingitupwardsslightlysoastodisengagethechamferededgesoftheBars(05)fixedbehindthepanel
andonthewall.Beforemovingthepanel,removetheTVandotherobjectsthatareinstalledandensurethat
theentiresetissafe,preventingfallsanddamagetothepanelandequipment .
07
Painel/Panel/Panel1350x2000x205mm
DOHA
02
03
03
05
01
02
02
03
03
