Becker Centronic MemoControl MC441-II User manual

Centronic MemoControl
MC441-II
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com
de Montage- und Betriebsanleitung
Handsender mit Memoryfunktion
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.
en Assembly and Operating Instructions
Hand-held transmitter with memory function
Important information for:
• Fitters / • Electricians / • Users
Please forward accordingly!
These instructions must be kept safe for future reference.
fr Notice de montage et d’utilisation
Télécommande avec fonction de mémorisation
Informations importantes pour:
• l'installateur / • l'électricien / • l'utilisateur
À transmettre à la personne concernée!
L'original de cette notice doit être conservée par l'utilisateur.
nl Montage- en gebruiksaanwijzing
Handzender met memoryfunctie
Belangrijke informatie voor:
• de monteur / • de elektricien / • de gebruiker
Aan de betreffende personen doorgeven!
De gebruiker dient deze originele gebruiksaanwijzing te bewaren.

Inhaltsverzeichnis
Allgemeines............................................................................................. 3
Gewährleistung........................................................................................ 3
Sicherheitshinweise ................................................................................. 4
Bestimmungsgemäße Verwendung ........................................................... 5
Anzeigen- und Tastenerklärung................................................................. 6
Funktionserklärung .................................................................................. 7
Einlernen des Funks ................................................................................. 8
Montage Wandhalterung .......................................................................... 9
Batteriewechsel....................................................................................... 9
Reinigung................................................................................................ 9
Technische Daten ...................................................................................10
Was tun wenn...?.....................................................................................10
Allgemeine Konformitätserklärung ...........................................................11
2-de

Allgemeines
Mit diesem Sender können Sie einen oder mehrere Rollladen und Jalousiean-
lagen steuern. Des Weiteren können Sie mit diesem Sender eine Schaltzeit für
eine AUF- und AB-Bewegung programmieren.
Eine einfache Bedienung zeichnet dieses Gerät aus.
Beachten Sie bitte bei der Installation sowie bei der Einstellung des Gerätes
die vorliegende Montage- und Betriebsanleitung.
Erklärung Piktogramme
VORSICHT VORSICHT kennzeichnet eine Gefahr, die
zu Verletzungen führen kann, wenn sie
nicht vermieden wird.
ACHTUNG ACHTUNG kennzeichnet Maßnahmen zur
Vermeidung von Sachschäden.
Bezeichnet Anwendungstipps und andere
nützliche Informationen.
Gewährleistung
Bauliche Veränderungen und unsachgemäße Installationen entgegen dieser
Anleitung und unseren sonstigen Hinweisen können zu ernsthaften Verletzun-
gen von Körper und Gesundheit der Benutzer, z.B. Quetschungen, führen,
sodass bauliche Veränderungen nur nach Absprache mit uns und unserer Zu-
stimmung erfolgen dürfen und unsere Hinweise, insbesondere in der vorlie-
genden Montage- und Betriebsanleitung, unbedingt zu beachten sind.
Eine Weiterverarbeitung der Produkte entgegen deren bestimmungsgemäßen
Verwendung ist nicht zulässig.
Endproduktehersteller und Installateur haben darauf zu achten, dass bei Ver-
wendung unserer Produkte alle, insbesondere hinsichtlich Herstellung des
Endproduktes, Installation und Kundenberatung, erforderlichen gesetzlichen
und behördlichen Vorschriften, insbesondere die einschlägigen aktuellen
EMV-Vorschriften, beachtet und eingehalten werden.
3-de

Sicherheitshinweise
Allgemeine Hinweise
•Bitte bewahren Sie die Anleitung auf!
•Nur in trockenen Räumen verwenden.
•Verwenden Sie nur unveränderte Originalteile des Steuerungsherstellers.
•Halten Sie Kinder von Steuerungen fern.
•Beachten Sie Ihre landesspezifischen Bestimmungen.
•Verbrauchte Batterie fachgerecht entsorgen. Batterie nur durch identi-
schen Typ (siehe Technische Daten) ersetzen.
VORSICHT
•Halten Sie Personen aus dem Fahrbereich der Anlagen
fern.
•Wird die Anlage durch einen oder mehrere Sender ge-
steuert, muss der Fahrbereich der Anlage während des
Betriebes einsehbar sein.
•Gerät enthält verschluckbare Kleinteile.
4-de

Bestimmungsgemäße Verwendung
Der Sender in der vorliegenden Anleitung darf ausschließlich im Innenbereich
für die Ansteuerung von Centronic kompatiblen Funk-Antrieben und Funk-
Steuerungen für Rollladen- und Jalousieanlagen verwendet werden.
•Bitte beachten Sie, dass Funkanlagen nicht in Bereichen mit erhöhtem
Störungsrisiko betrieben werden dürfen (z. B. Krankenhäuser, Flughä-
fen).
•Die Fernsteuerung ist nur für Geräte und Anlagen zulässig, bei denen ei-
ne Funktionsstörung im Sender oder Empfänger keine Gefahr für Perso-
nen, Tiere oder Sachen ergibt oder dieses Risiko durch andere Sicher-
heitseinrichtungen abgedeckt ist.
•Der Betreiber genießt keinerlei Schutz vor Störungen durch andere Fern-
meldeanlagen und Endeinrichtungen (z. B. auch durch Funkanlagen, die
ordnungsgemäß im gleichen Frequenzbereich betrieben werden).
•Funkempfänger nur mit vom Hersteller zugelassenen Geräten und An-
lagen verbinden.
•Achten Sie darauf, dass die Steuerung nicht im Bereich
metallischer Flächen oder magnetischer Felder installiert
und betrieben wird.
•Funkanlagen, die auf der gleichen Frequenz senden, kön-
nen zur Störung des Empfangs führen.
•Es ist zu beachten, dass die Reichweite des Funksignals
durch den Gesetzgeber und die baulichen Maßnahmen
begrenzt ist.
5-de

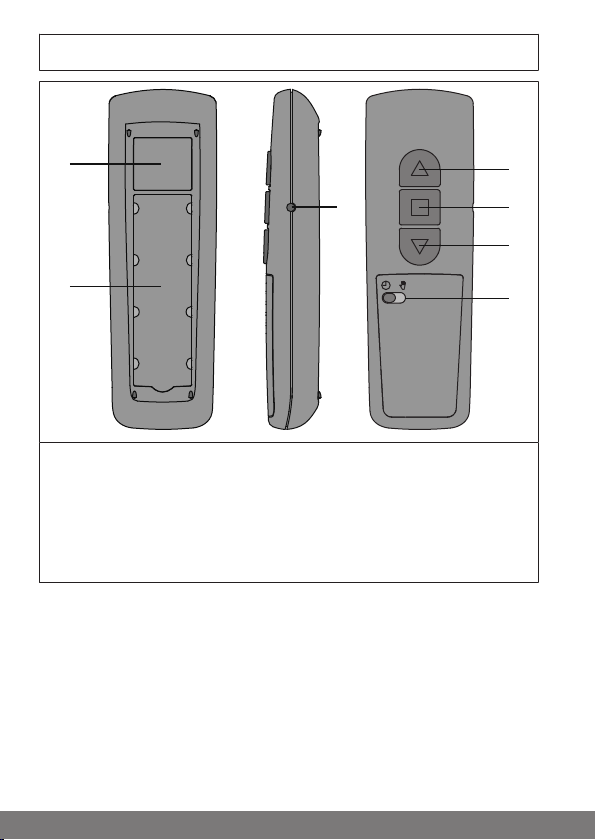

Anzeigen- und Tastenerklärung
5
7
6
1
2
3
4
1. AUF-Taste
2. STOPP-Taste
3. AB-Taste
4. Schiebeschalter
5. Einlerntaste
6. Beschriftungsfeld
7. Typenschild
6-de

Funktionserklärung
Schiebeschalter
Jeder Centronic Funkempfänger für Rollladen- und Jalousieanlagen kann
Schaltzeiten für eine AUF- und für eine AB-Bewegung speichern. In der Be-
triebsart „ “ wird diese Bewegung alle 24 Stunden wiederholt. Die Stellung
des Schiebeschalters ist beim Lernen der Schaltzeit unerheblich. Zuvor ge-
speicherte Schaltzeiten werden gegebenenfalls überschrieben.
Programmieren der Fahrzeiten
1. Gegebenenfalls den Rollladen oder Jalousie in die entgegengesetzte
Endlage steuern.
2. Warten bis zur gewünschten Zeit, zu der der automatische Fahrbefehl
ausgeführt werden soll.
3. Zum gewünschten Zeitpunkt die entsprechende Richtungstaste betäti-
gen und gedrückt halten bis der Antrieb nach ca. 6 Sekunden kurz stoppt
und anschließend bis zur Endlage weiterläuft.
4. Richtungstaste loslassen.
Der Empfänger hat den aktuellen Zeitpunkt für diese Bewegungsrichtung ge-
speichert. Mit der anderen Bewegungsrichtung genauso verfahren.
In der Schiebeschalterstellung „ “ werden keine automatischen Fahrbefehle
ausgeführt. Die eingespeicherten Fahrzeiten bleiben erhalten.
Löschen der Fahrzeiten
Beim Löschvorgang werden immer beide Fahrzeiten ge-
löscht.
Um die AUF- und AB-Fahrzeit zu löschen, drücken Sie die STOPP-Taste für 10
Sekunden. Die Quittierung erfolgt durch ein „Klack-Klack“ des Antriebes oder
durch ein „Nicken“ des Behanges.
Die Fahrzeiten sind gelöscht.
Kanal
Der Kanal eines Handsenders kann in einen oder mehrere Empfänger einge-
lernt werden. Die Ansteuerung eines Empfängers ist ein Individualbefehl, die
mehrerer Empfänger ein Gruppenbefehl.
7-de

Einlernen des Funks
1) Mastersender einlernen
a) Empfänger in Lernbereitschaft bringen
Unter Mastersender versteht man den ersten in einen Emp-
fänger eingelernten Sender. Im Gegensatz zu weiteren hin-
zugelernten Sendern ermöglicht der Mastersender u.a. das
Einstellen der Endlagen (bei Antrieben mit integr. Funkemp-
fänger) und das Hinzulernen oder Löschen weiterer Sender.
Mastersender können alle Sender sein, die eine separate
AUF-, STOPP-, AB-Taste und eine Einlerntaste haben.
Beachten Sie die Montage- und Betriebsanleitung des Emp-
fängers.
Bedienen Sie die Einlerntaste am Sender mit einem geeigne-
ten zylindrischen Werkzeug (z. B. Kugelschreiber).
•Schalten Sie die Spannungsversorgung des Empfängers aus und nach 5
Sekunden wieder ein.
oder
•Betätigen Sie die Einlerntaste bzw. den Funkschalter des Empfängers.
Der Empfänger befindet sich nun für 3 Minuten in Lernbereitschaft.
b) Mastersender einlernen
Drücken Sie die Einlerntaste des Mastersenders innerhalb der Lernbereit-
schaft, bis der Empfänger das erfolgreiche Einlernen quittiert.
Damit ist der Einlernvorgang beendet.
2) weitere Sender einlernen
1. Drücken Sie die Einlerntaste des Mastersenders, bis der Empfänger
quittiert.
2. Drücken Sie nun die Einlerntaste des neuen Senders, bis der Empfänger
quittiert.
3. Jetzt drücken Sie die Einlerntaste des neu einzulernenden Senders noch
einmal.
4. Der Empfänger quittiert das erfolgreiche Einlernen.
8-de

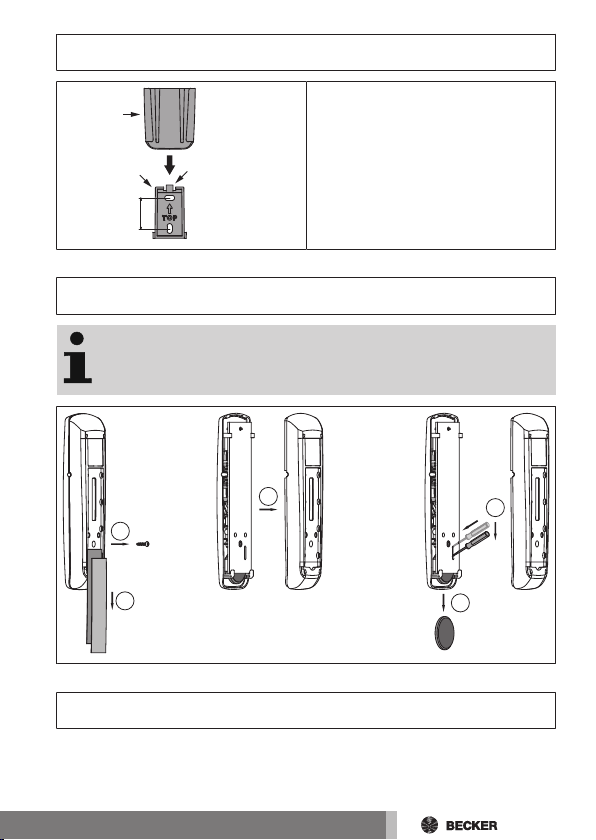

Montage Wandhalterung
Entriegelung
Wandhalter-
befestigungs-
platte
Wandhalter
26
•Prüfen Sie vor der Montage an
der gewünschten Montagepo-
sition die einwandfreie Funktion
von Sender und Empfänger.
•Befestigen Sie die Halterung
mit den zwei beigelegten
Schrauben an der Wand.
Batteriewechsel
Den entsprechenden Batterietyp entnehmen Sie bitte aus
dem Kapitel „Technische Daten“.
3
2
1
4.1
4.2
Reinigung
Reinigen Sie das Gerät nur mit einem geeigneten Tuch. Verwenden Sie keine
Reinigungsmittel, die die Oberfläche angreifen können.
9-de

Technische Daten
Nennspannung 3 V DC
Batterietyp CR 2430
Schutzart IP 20
Zulässige Umgebungstemperatur -10 bis +55 °C
Funkfrequenz 868,3 MHz
Die maximale Funkreichweite beträgt am und im Gebäude bis zu 25 m und im
freien Feld bis zu 350 m.
Was tun wenn...?
Problem Abhilfe
Antrieb läuft nicht. Neue Batterie einlegen.
Batterie richtig einlegen.
Entfernung zum Empfänger verrin-
gern.
Sender ist nicht im Empfänger einge-
lernt.
Sender einlernen.
Antrieb läuft nicht im 24 Stunden-
rhythmus.
Schiebeschalter auf „ “ stellen.
Schaltzeiten programmieren.
Fahrzeiten weichen von der Pro-
grammierung ab.
Stromausfall am Antrieb.
Schaltzeiten neu programmieren.
10-de

Allgemeine Konformitätserklärung
Hiermit erklärt die Firma Becker-Antriebe GmbH, dass sich das Gerät
Centronic MemoControl MC441-II in Übereinstimmung mit den grundlegen-
den Anforderungen und den anderen relevanten Vorschriften der Richtlinie
R&TTE 1999/5/EG befindet.
Bestimmt für den Gebrauch in folgenden Ländern: EU, CH, NO, IS, LI
Technische Änderungen vorbehalten.
11-de

Table of contents
General..................................................................................................13
Warranty ................................................................................................13
Safety instructions ..................................................................................14
Intended use ..........................................................................................15
Explanation of displays and buttons..........................................................16
Explanation of functions ..........................................................................17
Programming the transmitter ...................................................................18
Installing the wall bracket.........................................................................19
Changing batteries..................................................................................19
Cleaning.................................................................................................19
Technical data ........................................................................................20
What to do if...?.......................................................................................20
General Declaration of Conformity............................................................21
12-en

General
You can control one or more roller shutter and blind installations with this
transmitter. You can also program a switching time for an UP and a DOWN
movement with this transmitter.
This device is exceptionally easy to use.
Please observe these Assembly and Operating Instructions when installing
and setting up the equipment.
Explanation of pictograms
CAUTION CAUTION indicates a hazardous situation
which, if not avoided, could result in in-
jury.
ATTENTION ATTENTION indicates measures that must
be taken to avoid damage to property.
Denotes user tips and other useful in-
formation.
Warranty
Structural modifications and incorrect installation which are not in accordance
with these and our other instructions can result in serious injuries, e.g., crush-
ing of limbs. Therefore, structural modifications may only be carried out with
our prior approval and strictly in accordance with our instructions, particularly
the information contained in these Assembly and Operating Instructions.
Any further processing of the products which does not comply with their inten-
ded use is not permitted.
The end product manufacturer and fitter have to ensure that all the relevant
current statutory, official and, in particular, EMC regulations are adhered to
during utilisation of our products, especially with regard to end product manu-
facture, installation and customer advice.
13-en

Safety instructions
General information
•Please keep the instruction manual safe!
•Only use in dry rooms.
•Only use unmodified original parts from the control unit manufacturer.
•Keep children away from control units.
•Observe all pertinent country-specific regulations.
•Dispose of used batteries properly. Only replace the battery with one of
the same type (see Technical Data).
Caution
•Keep people out of the system’s range of travel.
•If the system is controlled by one or more transmitters,
the system’s range of travel must always be visible during
operation.
•Device contains small parts that can be swallowed.
14-en

Intended use
The transmitter described in these instructions must only be used indoors for
the operation of Centronic-compatible radio drives and radio control units for
roller shutter and blind installations.
•Please note that radio-controlled systems may not be used in areas with
a high risk of interference (e.g. hospitals, airports).
•The remote control is intended solely for use with equipment and sys-
tems in which malfunctions in the transmitter or receiver would not pose
any risk to persons, animals or property, or which contain safety devices
to eliminate such risks.
•The operator is not protected from interference from other telecommu-
nications systems and terminal equipment (e.g. even from radio-con-
trolled systems which are properly operated in the same frequency
range).
•Only connect radio receivers to devices and systems approved by the
manufacturer.
•Ensure that the control unit is not installed or operated
close to metal surfaces or magnetic fields.
•Radio-controlled systems transmitting on the same fre-
quency may cause reception interference.
•Note that the range of the radio signal is limited by legis-
lation as well as by design.
15-en

Explanation of displays and buttons
5
7
6
1
2
3
4
1. UP button
2. STOP button
3. DOWN button
4. Slide switch
5. Programming button
6. Labelling field
7. Type plate
16-en

Explanation of functions
Slide switch
Each Centronic radio receiver for roller shutter and blind installations can save
switching times for one UP and one DOWN movement. In the " " operating
mode, this movement is repeated every 24 hours. It does not matter what pos-
ition the slide switch is in when programming the switching time. Any stored
switching times are overwritten.
Programming the run times
1. If necessary, run the roller shutter or blind to the opposite limit position.
2. Wait for the time you wish the automatic drive command to be executed.
3. At the desired time, press and hold the relevant direction button until the
drive briefly stops after approx. 6seconds and then continues to the limit
position.
4. Release the direction button.
The receiver has saved the current time for this direction of travel. Proceed in
exactly the same way with the other direction of movement.
In the slide switch position " ", no automatic drive commands will be ex-
ecuted. The saved run times are retained.
Deleting the run times
When deleting, both run times are always deleted.
To delete the UP and DOWN run time, press the STOP button for 10 seconds.
Acknowledgement is given by a "click click" from the drive, or by a "shift" of
the shading solution.
The run times are now deleted.
Channel
The channel of a hand-held transmitter can be programmed into one or more
receivers. One receiver is operated through an individual command, several
receivers through a group command.
17-en

Programming the transmitter
1) Programming the master transmitter
a) Readying the receiver for programming
The master transmitter refers to the very first transmitter
programmed in a receiver. In contrast to subsequently pro-
grammed transmitters, the master transmitter enables,
among other things, the setting of limit positions and the
programming or deleting of further transmitters. Any trans-
mitter that has separate UP, STOP, DOWN buttons and a pro-
gramming button can be a master transmitter.
Follow the Assembly and Operating Instructions for the re-
ceiver.
Operate the programming button on the transmitter using a
suitable cylindrical tool (e.g. a ballpoint pen).
•Switch off the power supply to the receiver for 5 seconds, then switch it
back on
or
•Operate the programming button or the radio switch of the receiver.
The receiver is now in programming mode for 3 minutes.
b) Programming the master transmitter
Press the programming button on the master transmitter while in program-
ming mode until the receiver confirms that programming has been successful.
The programming process is now complete.
2) Programming additional transmitters
1. Press the programming button of the master transmitter until the re-
ceiver confirms.
2. Then press the programming button of the new transmitter until the re-
ceiver confirms.
3. Now press the programming button of the new transmitter again.
4. The receiver confirms successful programming.
18-en

Installing the wall bracket
Unlocking mechanism
Wall bracket
mounting
plate
Wall bracket
26
•Before installation in the de-
sired installation position,
check that the transmitter and
receiver are functioning prop-
erly.
•Fix the bracket to the wall with
the two screws enclosed.
Changing batteries
You will find the appropriate battery type in the "Technical
data" chapter.
3
2
1
4.1
4.2
Cleaning
Only clean the device with a suitable cloth. Do not use aggressive cleaning
agents that may damage the surface.
19-en

Technical data
Rated voltage 3 V DC
Battery type CR 2430
Degree of protection IP20
Permissible ambient temperature -10 °C to +55 °C
Radio frequency 868.3 MHz
The maximum transmitter range on and in the building is up to 25m, and up to
350m in the open.
What to do if...?
Problem Remedy
Drive is not functioning. Insert a new battery.
Insert the battery correctly.
Reduce the distance to the receiver.
Transmitter is not programmed in the
receiver.
Program transmitter.
Drive does not run in a 24-hour
rhythm.
Set the slide switch to " ".
Program switching times.
Run times deviate from those pro-
grammed.
Power failure at the drive.
Re-program switching times.
20-en
