Becker Centronic EasyControl EC411-III User manual

Centronic EasyControl
EC411-III
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com
4034 630 411 021.01.2021
de Montage- und Betriebsanleitung
Wandsender 1-Kanal
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.
en Assembly and Operating Instructions
Wall transmitter 1-channel
Important information for:
• Fitters / • Electricians / • Users
Please forward accordingly!
These instructions must be kept safe for future reference.
fr Notice de montage et d’utilisation
Émetteur mural à 1canal
Informations importantes pour:
• l'installateur / • l'électricien / • l'utilisateur
À transmettre à la personne concernée!
L'original de cette notice doit être conservée par l'utilisateur.
nl Montage- en gebruiksaanwijzing
Wandzender 1-kanaals
Belangrijke informatie voor:
• de monteur / • de elektricien / • de gebruiker
Aan de betreffende personen doorgeven!
De gebruiker dient deze originele gebruiksaanwijzing te bewaren.

Inhaltsverzeichnis
Allgemeines............................................................................................. 3
Gewährleistung........................................................................................ 3
Sicherheitshinweise ................................................................................. 4
Bestimmungsgemäße Verwendung ........................................................... 5
Anzeigen- und Tastenerklärung................................................................. 6
Funktionserklärung .................................................................................. 8
Inbetriebnahme Centronic ........................................................................ 9
Einlernen des Funks .......................................................................... 9
Montage Wandhalterung .........................................................................15
Batteriewechsel......................................................................................15
Reinigung...............................................................................................16
Technische Daten ...................................................................................16
Was tun wenn...?.....................................................................................16
Vereinfachte EU-Konformitätserklärung....................................................17
2-de

Allgemeines
Mit diesem Sender können Sie einen oder mehrere Empfänger steuern.
Eine einfache Bedienung zeichnet dieses Gerät aus.
Beachten Sie bitte bei der Installation sowie bei der Einstellung des Gerätes
die vorliegende Montage- und Betriebsanleitung.
Erklärung Piktogramme
VORSICHT VORSICHT kennzeichnet eine Gefahr, die
zu Verletzungen führen kann, wenn sie
nicht vermieden wird.
ACHTUNG ACHTUNG kennzeichnet Maßnahmen zur
Vermeidung von Sachschäden.
Bezeichnet Anwendungstipps und andere
nützliche Informationen.
Gewährleistung
Bauliche Veränderungen und unsachgemäße Installationen entgegen dieser
Anleitung und unseren sonstigen Hinweisen können zu ernsthaften Verletzun-
gen von Körper und Gesundheit der Benutzer, z.B. Quetschungen, führen,
sodass bauliche Veränderungen nur nach Absprache mit uns und unserer Zu-
stimmung erfolgen dürfen und unsere Hinweise, insbesondere in der vorlie-
genden Montage- und Betriebsanleitung, unbedingt zu beachten sind.
Eine Weiterverarbeitung der Produkte entgegen deren bestimmungsgemäßen
Verwendung ist nicht zulässig.
Endproduktehersteller und Installateur haben darauf zu achten, dass bei Ver-
wendung unserer Produkte alle, insbesondere hinsichtlich Herstellung des
Endproduktes, Installation und Kundenberatung, erforderlichen gesetzlichen
und behördlichen Vorschriften, insbesondere die einschlägigen aktuellen
EMV-Vorschriften, beachtet und eingehalten werden.
3-de

Sicherheitshinweise
Allgemeine Hinweise
•Bitte bewahren Sie die Anleitung auf!
•Nur in trockenen Räumen verwenden.
•Verwenden Sie nur unveränderte Originalteile des Steuerungsherstellers.
•Halten Sie Kinder von Steuerungen fern.
•Beachten Sie Ihre landesspezifischen Bestimmungen.
•Verbrauchte Batterie fachgerecht entsorgen. Batterie nur durch identi-
schen Typ (siehe Technische Daten) ersetzen.
VORSICHT
•Halten Sie Personen aus dem Fahrbereich der Anlagen
fern.
•Wird die Anlage durch einen oder mehrere Sender ge-
steuert, muss der Fahrbereich der Anlage während des
Betriebes einsehbar sein.
•Gerät enthält verschluckbare Kleinteile.
4-de

Bestimmungsgemäße Verwendung
Der Sender in der vorliegenden Anleitung darf ausschließlich im Innenbereich
für die Ansteuerung von Centronic kompatiblen Funk-Antrieben und Funk-
Steuerungen verwendet werden.
•Bitte beachten Sie, dass Funkanlagen nicht in Bereichen mit erhöhtem
Störungsrisiko betrieben werden dürfen (z. B. Krankenhäuser, Flughä-
fen).
•Die Fernsteuerung ist nur für Geräte und Anlagen zulässig, bei denen ei-
ne Funktionsstörung im Sender oder Empfänger keine Gefahr für Perso-
nen, Tiere oder Sachen ergibt oder dieses Risiko durch andere Sicher-
heitseinrichtungen abgedeckt ist.
•Der Betreiber genießt keinerlei Schutz vor Störungen durch andere Fern-
meldeanlagen und Endeinrichtungen (z. B. auch durch Funkanlagen, die
ordnungsgemäß im gleichen Frequenzbereich betrieben werden).
•Funkempfänger nur mit vom Hersteller zugelassenen Geräten und An-
lagen verbinden.
•Achten Sie darauf, dass die Steuerung nicht im Bereich
metallischer Flächen oder magnetischer Felder installiert
und betrieben wird.
•Funkanlagen, die auf der gleichen Frequenz senden, kön-
nen zur Störung des Empfangs führen.
•Es ist zu beachten, dass die Reichweite des Funksignals
durch den Gesetzgeber und die baulichen Maßnahmen
begrenzt ist.
5-de

Anzeigen- und Tastenerklärung
8
9
10
7
6
5
4
3
2
1
6-de

1. -Taste
2. -Taste (STOPP)
3. Sendekontrollleuchte
4. -Taste
5. Batterie
6. -Einlerntaste ( )
7. Inbetriebnahme LED
8. Wandsender
9. Rahmen
10. Wandhalterung
7-de

Funktionserklärung
Kanal
Ein Kanal des Senders kann in einen oder mehrere Empfänger eines Funksys-
tems eingelernt werden. Die Ansteuerung eines Empfängers ist ein Individual-
befehl, die mehrerer Empfänger ein Gruppenbefehl.
Sendekontrollleuchte
Ein Funksignal wird durch das Aufleuchten der Sendekontrollleuchte signali-
siert. Lässt die Leistung der Batterie nach, blinkt die Sendekontrollleuchte
beim Senden. Sendeleistung und Funkreichweite werden durch die Abnahme
der Batterieleistung reduziert. Leuchtet die Sendekontrollleuchte bei Tasten-
druck nicht mehr, muss die Batterie gewechselt werden.
8-de

Inbetriebnahme Centronic
Die Endlageneinstellungen und Konfigurationen entnehmen
Sie bitte aus der Anleitung des Centronic Empfängers.
Symbolerklärung
Auf / Einfahr-Taste
STOPP-Taste
Ab / Ausfahr-Taste
Einlerntaste (am Sender )

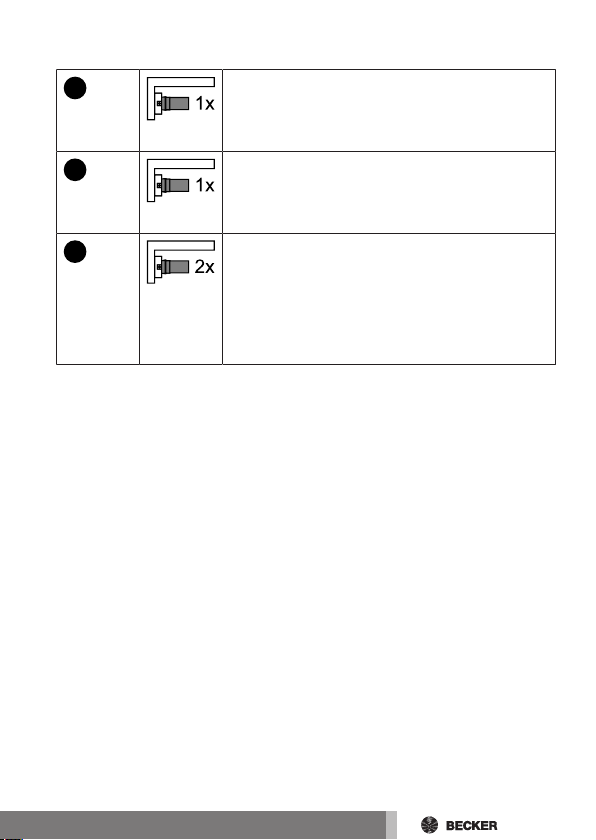

Empfänger quittiert einmal oder mehrmals
durch „Klacken“ oder „Nicken“
Einlernen des Funks
Empfänger in Lernbereitschaft bringen
Beachten Sie die Montage- und Betriebsanleitung des Emp-
fängers.
•Schalten Sie die Spannungsversorgung des Empfängers aus und nach 5
Sekunden wieder ein.
oder
•Betätigen Sie die Einlerntaste bzw. den Funkschalter des Empfängers.
Der Empfänger befindet sich nun für 3 Minuten in Lernbereitschaft.
9-de

Mastersender einlernen
Unter Mastersender versteht man den ersten in einen Emp-
fänger eingelernten Sender. Im Gegensatz zu weiteren hin-
zugelernten Sendern ermöglicht der Mastersender u.a. das
Einstellen der Endlagen (bei Antrieben mit integriertem
Funkempfänger) und das Hinzulernen oder Löschen weiterer
Sender. Mastersender können alle Sender sein, die eine se-
parate AUF-, STOPP-, AB-Taste und eine Einlerntaste haben.
Falls im Empfänger schon ein Sender eingelernt ist, drücken
Sie die Einlerntaste des Senders für 10 Sekunden.
3s Drücken Sie die Einlerntaste des Senders inner-
halb der Lernbereitschaft für 3 Sekunden.
▻Der Empfänger quittiert.
►Damit ist der Einlernvorgang beendet.
10-de

Einlernen weiterer Sender
Die Anzahl der zusätzlich einlernbaren Sender ist vom Emp-
fänger abhängig. Diese entnehmen Sie bitte aus der Empfän-
geranleitung.
3s Drücken Sie die Einlerntaste des eingelernten
Mastersenders für 3 Sekunden.
▻Der Empfänger quittiert.
3s Drücken Sie nun die Einlerntaste eines neuen
Senders, der dem Funkempfänger noch nicht be-
kannt ist, für 3 Sekunden. Damit wird die Lernbe-
reitschaft des Funkempfängers für einen neuen
Sender für 3 Minuten aktiviert.
▻Der Empfänger quittiert.
3s Jetzt drücken Sie die Einlerntaste des neu einzu-
lernenden Senders noch einmal für 3 Sekunden.
▻Der Empfänger quittiert.
►Der neue Sender ist nun eingelernt.
11-de

Sender löschen
Sender einzeln löschen
Der eingelernte Mastersender kann nicht gelöscht werden.
Er kann nur überschrieben werden.
3s Drücken Sie die Einlerntaste am Mastersender für
3 Sekunden.
▻Der Empfänger quittiert.
3s Jetzt drücken Sie die Einlerntaste des zu löschen-
den Senders für 3 Sekunden
▻Der Empfänger quittiert.
10s Anschließend drücken Sie noch einmal die Ein-
lerntaste des zu löschenden Senders für 10 Se-
kunden.
▻Der Empfänger quittiert.
►Der Sender wurde aus dem Funkempfänger
gelöscht.
12-de

Alle Sender löschen (außer Mastersender)
3s Drücken Sie die Einlerntaste am Mastersender für
3 Sekunden.
▻Der Empfänger quittiert.
3s Drücken Sie noch einmal die Einlerntaste am Mas-
tersender für 3 Sekunden.
▻Der Empfänger quittiert.
10s Anschließend drücken Sie noch einmal die Ein-
lerntaste am Mastersender für 10 Sekunden.
▻Der Empfänger quittiert.
►Alle Sender (außer Mastersender) wurden
aus dem Funkempfänger gelöscht.
13-de

Master überschreiben
Schalten Sie die Spannungsversorgung des Empfängers aus und nach 5 Se-
kunden wieder ein oder betätigen Sie die Einlerntaste bzw. den Funkschalter
des Empfängers.
▻Der Funkempfänger geht für 3 Minuten in Lernbereitschaft.
Damit der neue Mastersender nur in den gewünschten Funk-
empfänger eingelernt wird, müssen Sie alle anderen Emp-
fänger, die mit an der gleichen Spannungsversorgung ange-
schlossen sind, aus der Lernbereitschaft bringen. Nach Wie-
dereinschalten der Spannung führen Sie dazu mit dem Sen-
der dieser Empfänger einen Fahr- oder Stopp- Befehl aus.
10s Drücken Sie die Einlerntaste des neuen Master-
senders innerhalb der Lernbereitschaft für 10 Se-
kunden.
▻Der Empfänger quittiert.
►Der neue Mastersender wurde eingelernt
und der alte Mastersender wurde über-
schrieben.
14-de

Montage Wandhalterung
VORSICHT
Bei einer Montage auf eine Schalterdose hat diese leer zu
sein.
60
60
•Prüfen Sie vor der Montage an
der gewünschten Montagepo-
sition die einwandfreie Funktion
von Sender und Empfänger.
•Befestigen Sie die Halterung
mit zwei Schrauben an der
Wand.
Batteriewechsel
Den entsprechenden Batterietyp entnehmen Sie bitte aus
dem Kapitel „Technische Daten“.
15-de

Reinigung
Reinigen Sie das Gerät nur mit einem geeigneten Tuch. Verwenden Sie keine
Reinigungsmittel, die die Oberfläche angreifen können.
Technische Daten
Nennspannung 3 V DC
Batterietyp CR 2430
Schutzart IP 20
Zulässige Umgebungstemperatur -10 bis +55 °C
Abgestrahlte maximale Sendeleistung ≤ 25 mW
Funkfrequenz 868,3 MHz
Die maximale Funkreichweite beträgt am und im Gebäude bis zu 25 m und im
freien Feld bis zu 350 m.
Was tun wenn...?
Problem Abhilfe
Rohrantrieb fährt nicht. Neue Batterie einlegen.
Batterie richtig einlegen.
Entfernung zum Empfänger verrin-
gern.
Sender ist nicht im Empfänger einge-
lernt.
Sender einlernen.
16-de

Vereinfachte EU-
Konformitätserklärung
Hiermit erklärt Becker-Antriebe GmbH, dass diese Funkanlage der Richtlinie
2014/53/EU entspricht.
Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden In-
ternetadresse verfügbar:
www.becker-antriebe.de/ce
Technische Änderungen vorbehalten.
17-de

Table of contents
General..................................................................................................19
Warranty ................................................................................................19
Safety instructions ..................................................................................20
Intended use ..........................................................................................21
Explanation of displays and buttons..........................................................22
Explanation of functions ..........................................................................24
Commissioning of Centronic....................................................................25
Programming the transmitter.............................................................25
Installing the wall bracket.........................................................................30
Changing batteries..................................................................................31
Cleaning.................................................................................................31
Technical data ........................................................................................31
What to do if...?.......................................................................................32
Simplified EU declaration of conformity.....................................................32
18-en

General
You can control one or more receivers with this transmitter.
This device is exceptionally easy to use.
Please observe these Assembly and Operating Instructions when installing
and setting up the equipment.
Explanation of pictograms
CAUTION CAUTION indicates a hazardous situation
which, if not avoided, could result in in-
jury.
ATTENTION ATTENTION indicates measures that must
be taken to avoid damage to property.
Denotes user tips and other useful in-
formation.
Warranty
Structural modifications and incorrect installation which are not in accordance
with these and our other instructions can result in serious injuries, e.g., crush-
ing of limbs. Therefore, structural modifications may only be carried out with
our prior approval and strictly in accordance with our instructions, particularly
the information contained in these Assembly and Operating Instructions.
Any further processing of the products which does not comply with their inten-
ded use is not permitted.
The end product manufacturer and fitter have to ensure that all the relevant
current statutory, official and, in particular, EMC regulations are adhered to
during utilisation of our products, especially with regard to end product manu-
facture, installation and customer advice.
19-en

Safety instructions
General information
•Please keep the instruction manual safe!
•Only use in dry rooms.
•Only use unmodified original parts from the control unit manufacturer.
•Keep children away from control units.
•Observe all pertinent country-specific regulations.
•Dispose of used batteries properly. Only replace the battery with one of
the same type (see Technical Data).
Caution
•Keep people out of the system’s range of travel.
•If the system is controlled by one or more transmitters,
the system’s range of travel must always be visible during
operation.
•Device contains small parts that can be swallowed.
20-en
