Becker Centronic VarioControl VC421 User manual

Becker-Antriebe GmbH
35764 Sinn/Germany
www.becker-antriebe.com
fr
en
de
nl
Montage- und Betriebsanleitung
Funksender Unterputz
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Anleitung ist vom Benutzer aufzubewahren.
Assembly and Operating Instructions
Radio Transmitter, Flush-mounted
Important information for:
• Fitters / • Electricians / • Users
Please forward accordingly!
These instructions must be kept for future reference.
Notice de montage et d’utilisation
Emetteur sans fil, encastré
Informations importantes pour:
• l’installateur / • l’électricien / • l’utilisateur
À transmettre à la personne concernée !
Cette notice doit être conservée par l’utilisateur.
Montage- en gebruiksaanwijzing
Draadloze zender, inbouw
Belangrke informatie voor:
• de monteur / • de elektricien / • de gebruiker
Aan de betreende personen doorgeven!
De gebruiker dient deze gebruiksaanwzing te bewaren.
Centronic
VarioControl VC421
4034 200 008 0
Centronic VarioControl VC421
N
L
LN
Zentral
Zentral
Ind.
Ind.
L
230V/50Hz/8VA

2
Inhaltsverzeichnis
Contents
Allgemeines .............................................................................................. 4
Gewährleistung ......................................................................................... 4
Sicherheitshinweise .................................................................................. 4
Bestimmungsgemäße Verwendung ............................................................ 5
Anzeigen und Tastenerklärung .................................................................. 6
Anschlussbeispiel ..................................................................................... 7
Erklärungen .............................................................................................. 8
Einlernen des Funks .................................................................................. 9
Technische Daten ....................................................................................10
Was tun, wenn...? .....................................................................................10
Allgemeine Konformitätserklärung.............................................................11
General information ..................................................................................12
Warranty ..................................................................................................12
Safety instructions ...................................................................................12
Designated use ........................................................................................13
Explanation of displays and buttons ...........................................................14
Installation example .................................................................................15
Explanations ............................................................................................16
Programming the remote control ...............................................................17
Technical data..........................................................................................18
What to do if...? ........................................................................................18
General conformity declaration .................................................................19

fr
en
de
nl
3
Sommaire
Inhoudsopgave
Généralités ............................................................................................. 20
Prestation de Garantie ............................................................................. 20
Consignes de sécurité ..............................................................................21
Utilisation conforme aux prescriptions ...................................................... 22
Explication des textes d’afchage et des touches ...................................... 23
Branchement, example ........................................................................... 24
Explications ............................................................................................ 25
Programmation de la radio ....................................................................... 26
Caractéristiques techniques .................................................................... 27
Que faire si ... ? ....................................................................................... 27
Déclaration de conformité générale .......................................................... 27
Algemeen ............................................................................................... 28
Garantieverlening .................................................................................... 28
Veiligheidsinstructies .............................................................................. 29
Reglementaire toepassing ....................................................................... 30
Verklaring van displays en toetsen .............................................................31
Aansluiting, voorbeeld ............................................................................ 32
Verklaringen ........................................................................................... 33
Programmeren van de zender .................................................................. 34
Technische gegevens .............................................................................. 35
Wat te doen, als ...? ................................................................................. 35
Algemene conformiteitsverklaring ............................................................ 35

4
Montage- und Betriebsanleitung
Bauliche Veränderungen und unsachgemäße Installationen entgegen dieser
Anleitung und unseren sonstigen Hinweisen können zu ernsthaften Verletzun-
gen von Körper und Gesundheit der Benutzer, z.B. Quetschungen, führen, so
dass bauliche Veränderungen nur nach Absprache mit uns und unserer Zustim-
mung erfolgen dürfen und unsere Hinweise, insbesondere in der vorliegenden
Montage- und Betriebsanleitung, unbedingt zu beachten sind.
Eine Weiterverarbeitung der Produkte entgegen deren bestimmungsgemäßen
Verwendung ist nicht zulässig.
Endproduktehersteller und Installateur haben darauf zu achten, dass bei Ver-
wendung unserer Produkte alle, insbesondere hinsichtlich Herstellung des
Endproduktes, Installation und Kundenberatung, erforderlichen gesetzlichen
und behördlichen Vorschriften, insbesondere die einschlägigen aktuellen
EMV-Vorschriften, beachtet und eingehalten werden.
Gewährleistung
Allgemeines
  Vorsicht
• VerletzungsgefahrdurchStromschlag.
• Anschlüssean230VNetzmüssendurcheineautorisierteFachkraft
erfolgen.
• SchaltenSievorderMontagedieAnschlussleitungspannungsfrei.
• DieVorschriftenderörtlichenEnergieversorgungsunternehmenso-
wiedieBestimmungenfürnasseundfeuchteRäumenachVDE100,
sindbeimAnschlusseinzuhalten.
• NurintrockenenRäumenverwenden.
• VerwendenSienurunveränderteBeckerOriginalteile.
• HaltenSiePersonenausdemFahrbereichderAnlagenfern.
• HaltenSieKindervonSteuerungenfern.
• BeachtenSieIhrelandesspezischenBestimmungen.
• WirddieAnlagedurcheinodermehrereGerätegesteuert,mussder
FahrbereichderAnlagewährenddesBetriebeseinsehbarsein.
Sicherheitshinweise
Der vom Werk ausgelieferte VC421, kann an unterschiedliche Schalter, Zeit-
schaltuhren usw. angeschlossen werden. Der VC421 wandelt Steuersignale in
Funksignale um.

fr
en
de
nl
5
BestimmungsgemäßeVerwendung
Der VC421 darf nur für die Ansteuerung von Rollladen, Markisen und
Jalousieanlagen verwendet werden.
Der Anschluss von Fremdgeräten muss in Rücksprache mit dem Fachhandel
durchgeführt werden.
• Bitte beachten Sie, dass Funkanlagen nicht in Bereichen mit erhöhtem Stö-
rungsrisiko betrieben werden dürfen (z.B. Krankenhäuser, Flughäfen).
• Die Fernsteuerung ist nur für Geräte und Anlagen zulässig, bei denen eine
Funktionsstörung im Handsender oder Empfänger keine Gefahr für Perso-
nen, Tiere oder Sachen ergibt oder dieses Risiko durch andere Sicherheits-
einrichtungen abgedeckt ist.
• Der Betreiber genießt keinerlei Schutz vor Störungen durch andere Fern-
meldeanlagen und Endeinrichtungen (z.B. auch durch Funkanlagen, die
ordnungsgemäß im gleichen Frequenzbereich betrieben werden).
• Funkempfänger nur mit vom Hersteller zugelassenen Geräten und Anlagen
verbinden.
 Hinweis
Achten Sie darauf, dass die Steuerung nicht im Bereich metallischer
FlächenodermagnetischerFelderinstalliertundbetriebenwird.
Funkanlagen,die aufdergleichen Frequenz senden,könnenzur Stö-
rungdesEmpfangsführen.
Esistzubeachten,dassdieReichweitedesFunksignalsdurchdenGe-
setzgeberunddiebaulichenMaßnahmenbegrenztist.

6
Montage- und Betriebsanleitung

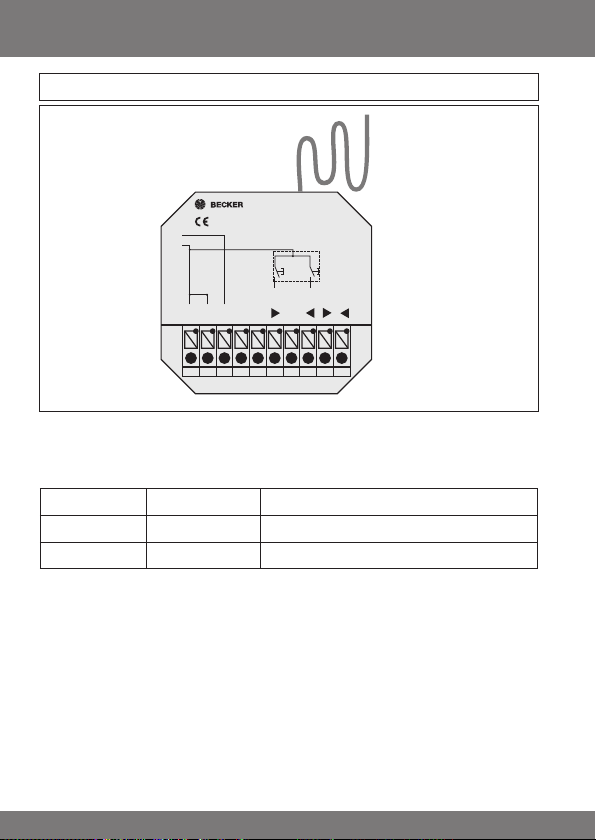

AnzeigenundTastenerklärung
4034 200 008 0
Centronic VarioControl VC421
N
L
LN
Zentral Zentral
Ind.
Ind.
L
230V/50Hz/8VA
Antenne
Anschlussklemmen
Einlerntaste
Sendekontrollleuchte

fr
en
de
nl
7

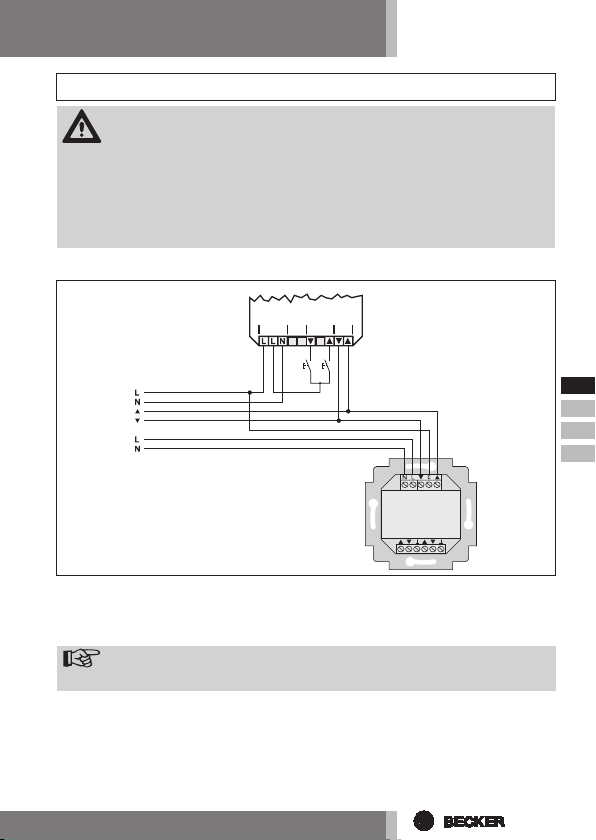

Anschlussbeispiel
 Vorsicht
• VerletzungsgefahrdurchStromschlag.
• AnschlussnurdurcheineautorisierteFachkraft!
• GerätbietetnurHandrückenschutzkeinBerührungsschutz.
• Antennenichtknicken,kürzenoderverlängern.
• EinlerntastenurmitisoliertemWerkzeugbedienen.
1. Schließen Sie den VC421 wie folgt an:
2. Lernen Sie den Sender in einen Empfänger ein (siehe Kapitel „Einlernen des
Funks“)
3. Befestigen Sie das Gerät in der Dose.
 Hinweis
AchtenSieaufoptimalenFunkempfang.
Individual
Zentral
EINZEL ZENTRAL
TC52
230 V / AC

8
Montage- und Betriebsanleitung
Erklärungen
4034 200 008 0
Centronic VarioControl VC421
N
L
LN
Zentral Zentral
Ind.
Ind.
L
230V/50Hz/8VA
Einzeleingänge(Ind.)
An diesen Eingängen werden ein oder mehrere Taster parallel angeschlossen.
Diese Eingänge arbeiten in Selbsthaltung.
Tastendruck > 0,25 s Anfahrt Endlage
Tastendruck < 0,25 s Stopp
Doppeltipp innerhalb 0,6 s Anfahrt Zwischenposition
Gruppeneingänge(Zentral)
Diese Eingänge arbeiten im Totmannbetrieb. Mit dem Aufschalten der Span-
nung erfolgt ein Startbefehl (Auf bzw. Ab). Mit dem Abschalten der Spannung
erfolgt ein Stoppbefehl. Hier können Steuerungen mit Selbsthaltung ange-
schlossen werden.

fr
en
de
nl
9
EinlernendesFunks
 Vorsicht
• VerletzungsgefahrdurchStromschlag.
• AnschlussnurdurcheineautorisierteFachkraft!
• GerätbietetnurHandrückenschutzkeinBerührungsschutz.
• EinlerntastenurmitisoliertemWerkzeugbedienen.
• BeachtenSiedenSchaltstromdesGerätes.
 Hinweis
Bevor der VC421 eingelernt wird, muss ein Mastersender eingelernt
unddieEndlagenprogrammiertsein.
BeachtenSiedieBedienungsanleitungdesEmpfängers.
VC421einlernen
a) Drücken Sie die Einlerntaste des Mastersenders, bis der Empfänger quittiert.
b) Drücken Sie nun die Einlerntaste des neuen Senders, bis der Empfänger
quittiert.
c) Jetzt drücken Sie die Einlerntaste des neu einzulernenden Senders noch ein-
mal.
Der Empfänger quittiert das erfolgreiche Einlernen.
Die maximale Funkreichweite beträgt am und im Gebäude bis zu 25 m und im
freien Feld bis zu 350 m.

10
Montage- und Betriebsanleitung
Wastun,wenn...?
TechnischeDaten
Nennspannung 230240 V AC / 50 Hz
Schutzart IP 20
Schutzklasse II
(nach bestimmungsgemäßer Montage)
Zulässige Umgebungstemperatur 0 bis +55 °C
Funkfrequenz 868,3 MHz
Montageart Unterputz Ø 58 mm Wandeinbau
Aufputz in entsprechendem APG-
ehäuse
Störung Ursache Abhilfe
Antrieb läuft nicht,
Sendekontrollleuchte
bleibt aus.
Falscher Anschluss. Anschluss prüfen.
Antrieb läuft in die
falsche Richtung.
Falscher Anschluss. Drähte s und t am
VC421 tauschen.
Antrieb läuft nicht,
Sendekontrollleuchte
leuchtet.
1. Empfänger außer-
halb der Funkreich-
weite.
2. Sender ist nicht im
Empfänger einge-
lernt.
1. Entfernung zum
Empfänger verrin-
gern.
2. Sender einlernen.

fr
en
de
nl
11
Hiermit erklärt die Firma BeckerAntriebe GmbH, dass sich das Gerät Centronic
VarioControl VC421 in Übereinstimmung mit den grundlegenden Anforderun-
gen und den anderen relevanten Vorschriften der Richtlinie R&TTE 1999/5/EG
bendet.
Bestimmt für den Gebrauch in folgenden Ländern: EU, CH, NO, IS, LI
Technische Änderungen vorbehalten.
AllgemeineKonformitätserklärung

12
Assembly and Operating Instructions
Structural modications and incorrect installation which are not in accordance
with these and our other instructions can result in serious injuries, e.g. crushing
of limbs. Therefore, structural modications should only be carried out with our
prior approval and in accordance with our instructions, particularly the informa-
tion contained in these Assembly and Operating Instructions.
Any further processing of the products which does not comply with their intend-
ed use is not permitted.
The end product manufacturer and tter have to ensure that all the current stat-
utory, ofcial regulations and, in particular, EMC regulations are adhered to dur-
ing utilisation of our products, especially with regard to end product assembly,
installation and customer advice.
Warranty
The VC421, as delivered ex works, can be connected to different switches, tim-
ers etc. The VC421 converts control signals into radio signals.
Generalinformation
  Caution
• Riskofinjurybyelectricshock.
• All electrical installations to a 230 V power network must be per-
formedbyanauthorisedelectrician.
• Beforeassembly,disconnectthepowerleadfromthesupply.
• Wheninstallingthesystem,theprovisionssetdownbylocalpublic
utilitiesandthestipulationsforwetanddamproomsinaccordance
withVDE100mustbeobserved.
• Foruseindryroomsonly.
• UseunmodiedBeckeroriginalpartsonly.
• Keeppersonsawayfromthesystemsguidetrack.
• Keepchildrenawayfromcontrols.
• Alwayscomplywithrelevantnationalstipulations.
• Ifthesystemiscontrolledbyoneormoredevices,thesystemguide
trackmustbevisibleduringoperation.
Safetyinstructions

fr
en
de
nl
13
The VC421 may be used to control roller shutter, awning and venetian blind sys-
tems only.
This device may only be used in connection with equipment from other manu-
facturers following consultation with your local retailer.
• Please note that radio sets cannot be operated in areas with increased risk of
interference (e.g. hospitals, airports).
• The remote control is only permitted for equipment and systems with which
a malfunction in the handheld transmitter or receiver does not present a risk
to persons, animals or objects, or this risk is covered by other safety devices.
• The operator does not enjoy any protection from disturbances by other re-
mote signalling equipment and terminal equipment (for example, also by
radio sets operated in the same frequency range in accordance with regula-
tions).
• Use radio receivers in conjunction only with devices and systems permitted
by the manufacturer.
 Note
Ensurethatthecontrolsarenotinstalledandoperatedinthevicinityof
metalsurfacesormagneticelds.
Radiosetstransmittingatthesamefrequencycouldinterferewithre-
ception.
Itshouldbenotedthattherangeoftheradiosignalisrestrictedbyleg-
islationandconstructionalmeasures.
Designateduse

14
Assembly and Operating Instructions
Antenna
Connecting terminals
Explanationofdisplaysandbuttons
4034 200 008 0
Centronic VarioControl VC421
N
L
LN
Zentral Zentral
Ind.
Ind.
L
230V/50Hz/8VA
Programming button
Transmission control light

fr
en
de
nl
15
 Caution
• Riskofinjurybyelectricshock.
• Mustbeinstalledbyanauthorisedelectrician!
• Onlythebackofthehandisprotectedbythedevice.Noprotection
againstaccidentalcontact!
• Donotbend,shortenoraddextensionstotheantenna.
• Theprogrammingbuttonmustbeoperatedwithaninsulatedtool.
Installationexample
2. Programme the transmitter into the receiver (see section “Programming radio
channels”)
3. Secure the device in the box.
 Note
Ensurethatoptimumradioreceptionisachieved.
Individual
Zentral
EINZEL ZENTRAL
TC52
230 V / AC
1. Connect the VC421 as follows:

16
Assembly and Operating Instructions
Explanations
4034 200 008 0
Centronic VarioControl VC421
N
L
LN
Zentral Zentral
Ind.
Ind.
L
230V/50Hz/8VA
Individualinputs(Ind.)
One or more switches may be wired parallel to these inputs. These inputs work
in maintained mode.
Keystroke > 0,25 s Drive to nal position
Keystroke < 0,25 s Stop
Double Key-
stroke
within 0,6 s Drive to intermediate position
Groupinputs(Zentral)
These inputs work in deadman mode. When the signal is applied it receives a
command (Up resp. Down). Once the signal is removed, it receives a stop com-
mand. Control units with maintained mode may be connected.

fr
en
de
nl
17
 Caution
• Riskofinjurybyelectricshock.
• Mustbeinstalledbyanauthorisedelectrician!
• Onlythebackofthehandisprotectedbythedevice.Noprotection
againstaccidentalcontact!
• Theprogrammingbuttonmustbeoperatedwithaninsulatedtool.
• Theswitchedcurrentofthedevicemustbeobservedatalltimes.
 Note
Before entering this VC421 transmitter, be sure that rst a master
transmitterwasprogrammed intothe receiverand themotor learned
theupperandlowerstops.
Pleaserefertotheoperatinginstructionsforthereceiver.
ProgrammingVC421
a) Press the programming button of the master transmitter until acknowledge-
ment is given by the receiver.
b) Now press the programming button of the new transmitter until acknowl-
edgement is given by the receiver
c) Then press the programming button of the new transmitter to be learnt once
again.
The receiver will indicate when the learn process has been successfully com-
pleted.
The maximum radio range is up to 25 m outside and inside the building and up
to 350 m in the open.
Programmingtheremotecontrol

18
Assembly and Operating Instructions
Whattodoif...?
Technicaldata
Nominal voltage 230240 V AC / 50 Hz
System of protection IP 20
Protection class II
(In accordance with the assembly specications)
Permissible ambient temperature 0 to +55 °C
Radio frequency 868,3 Mhz
Type of installation Concealed Ø 58 mm wallmounted.
Exposed in appropriate exposed casing.
Problem Cause Remedy
Drive is not functioning,
transmission control
light is not lit.
Faulty connection. Check connection.
Blind or shutter moves in
the wrong direction.
Faulty connection. Exchange s and t
wires in the VC421.
Drive is not functioning,
transmission control
light is lit.
1. Receiver outside the
radio range.
2. Transmitter is not
programmed in the
receiver.
1. Reduce distance to
the receiver.
2. Programme transmit-
ter.

fr
en
de
nl
19
Generalconformitydeclaration
The company BeckerAntriebe GmbH hereby declares that the Centronic
VarioControl VC421 is in conformity with the basic requirements and other rel-
evant provisions of Directive R&TTE 1999/5/EC.
For use in the following countries: EU, CH, NO, IS, LI
Subject to technical changes without notice.

20
Notice de montage et d’utilisation
Toute modication du moteur et toute installation inappropriée allant à l’en-
contre de cette notice et de nos autres consignes peuvent causer des bles-
sures corporelles graves ou représenter un risque pour la santé des utilisateurs,
par ex. des contusions ; c’est pourquoi toute modication de la construction
ne peut être effectuée qu‘après nous en avoir informés et après obtention de
notre accord ; nos consignes, notamment celles de cette notice de montage et
d’utilisation, doivent être impérativement respectées. Toute modication des
produits allant à l’encontre de leur utilisation conforme n’est pas autorisée.
Lorsqu’ils utilisent nos produits, les fabricants des produits nis et les instal-
lateurs doivent veiller à tenir compte et à respecter toutes les dispositions lé-
gales et administratives nécessaires, en particulier les dispositions relatives à
la compatibilité électromagnétique actuellement en vigueur, notamment en ce
qui concerne la production du produit ni, l’installation et le service-clientèle.
PrestationdeGarantie
Le VC421 livré par l’usine peut être branché à différents interrupteurs, horloges,
etc. Le VC421 convertit les signaux de commande en signaux radio.
Généralités
