BENE IDEA WALL BRIDGE User manual

https://build.bene.com/
DE MONTAGE- UND BEDIENUNGSANLEITUNG
IDEA WALL BRIDGE
EN ASSEMBLY AND OPERATING INSTRUCTIONS
IDEA WALL BRIDGE
FR INSTRUCTIONS DE MONTAGE ET D’UTILISATION
IDEA WALL AVEC TABLE INTÉGRÉE

22
INHALT
DE
Sicherheitshinweise. Entsorgung ........ 3
Lieferzustand Multimedia .................. 5
Wände positionieren ......................... 6
Metallteile fixieren ............................ 7
Nivellierung ..................................... 9
Ausrichten ..................................... 10
Blenden fixieren ............................. 11
Montage LCD-Bildschirm ................. 12
Einbau Lautsprecher ....................... 19
Abdeckplatte montieren .................. 21
Montage Stauraum -
Druckmagnetschnapper ................... 22
Steckerleiste montieren ................... 23
Verkabelung. Steckerleiste ............... 24
Anschlüsse LCD-Bildschirm ............. 25
Verkabelung ................................... 26
Rückwand montieren ...................... 30
Bedienung Idea Wall ....................... 31
Übergabecheckliste ........................ 32
Pflegehinweise. Zertifikate ............... 33
CONTENT
EN
Safety instructions. Disposal ...............3
Multimedia as-delivered condition .......5
Position the walls ..............................6
Fixing the metal parts ........................7
Levelling ........................................... 9
Align ..............................................10
Fix the screens ................................ 11
Assembling the LCD screen ..............12
Installing the speaker .......................19
Mounting the cover plate ..................21
Assembly Storage -
Magnetic push snap .........................22
Mounting the connection plug board .23
Cabling. Connection plug Board ........ 24
Connections LCD screen ...................25
Cabling ........................................... 26
Mounting the back wall .................... 30
Using the Idea Wall .........................31
Handover Checklist .......................... 32
Cleaning Instructions. Certifigates ..... 34
FR
Consignes de sécurité. Recyclage ........ 4
Conditionnement de
l’équipement multimédia ................... 5
Mise en place des parois .................... 6
Fixation des pièces métalliques .......... 7
Mise de niveau .................................. 9
Alignement ..................................... 10
Fixation des caches ......................... 11
Montage de l’écran LCD ................... 12
Intégration des haut-parleurs ............ 19
Montage du panneau
de recouvrement .............................. 21
Montage Rangement -
Fermeture aimantée ......................... 22
Montage de la nourrice .................... 23
Câblage. Nourrice ............................ 24
Raccords écran LCD ........................ 25
Câblage .......................................... 26
Montage du dos ............................... 30
Utilisation de l’Idea Wall .................. 31
Liste des vérifications avant
remise en route de l’écran ................ 32
Instructions d‘entretien. Certifigats ... 35
SOMMAIRE

3
SICHERHEITSHINWEISE. ENTSORGUNG
Sicherheitshinweise
Steckdosenleisten müssen zuverlässig befestigt sein
und so platziert werden, dass die Stecker leicht gesteckt
und gezogen werden können. Stecker und
Steckdosenleisten müssen so positioniert sein, daß bei
vorschriftsmäßigen Gebrauch der Büromöbel keine
Flüssigkeit in oder auf die elektrischen Betriebsmittel
fließen kann.
Alle Leitungen und Kabel müssen so verlegt werden, dass
keine Gefahr von Abscheren, Abrieb oder anderen
mechanischen Beschädigungen besteht.
Die Montage und Reparatur des Möbels und Bildschirms
ist nur durch fachkundiges Personal gestattet.
Hinweise zur Bedienung des Bildschirms sind aus der
diesem bei-gelegten Anleitung zu entnehmen.
Die Lüftungsöffnung in der Abdeckplatte des
Media-Aufsatzes freihalten.
Entsorgung
Entsorgungshinweise finden Sie im Umweltbericht unter:
http://www.bene.com
SAFETY INSTRUCTIONS. DISPOSAL
Safety instructions
Connection plug boards must be securely fastened and
positioned in such a way that plugs can be easily inserted
and removed. Plugs and connection plug boards must be
positioned in such a way that no liquids flow into or onto
electrical components when the office furniture is used
properly.
All lines and cables must be installed in such a way that
there is no danger of shearing off, abrasion or any other
mechanical damages.
The furniture and screen may be assembled and repaired
by qualified personnel only.
A description of how to operate the screen can be found in
the instructions accompanying it
Do not cover the vent opening in the cover plate of
the media attachment.
Disposal
Information about the disposal of Bene products can be found
in the Environmental Report at: http://www.bene.com.

4
CONSIGNES DE SÉCURITÉ. RECYCLAGE
Consignes de sécurité
Les blocs prises doivent être solidement fixés et placés
de façon à faciliter le branchement et le débranchement
des prises. Les blocs prises doivent être placés de façon
à ce que l’équipement électrique ne puisse jamais entrer
en contact avec des liquides pendant l’utilisation
adéquate des meubles de bureau.
Tous les câbles doivent être installés afin d’éviter tout
dommage mécanique (par ex. : cisaillement, frottement,...).
Le montage et la réparation du meuble et de l’écran ne
peuvent être effectués que par du personnel compétent.
Respecter les remarques jointes au présent document
quant à la manipulation de l’écran.
Les fentes d‘aération de la réhausse multimédia ne
doivent jamais être couverts.
Recyclage
Conseils pour le recyclage disponibles dans le rapport de déve-
loppement durable à l’adresse suivante: http://www.bene.com

5
2
1
6
5
2

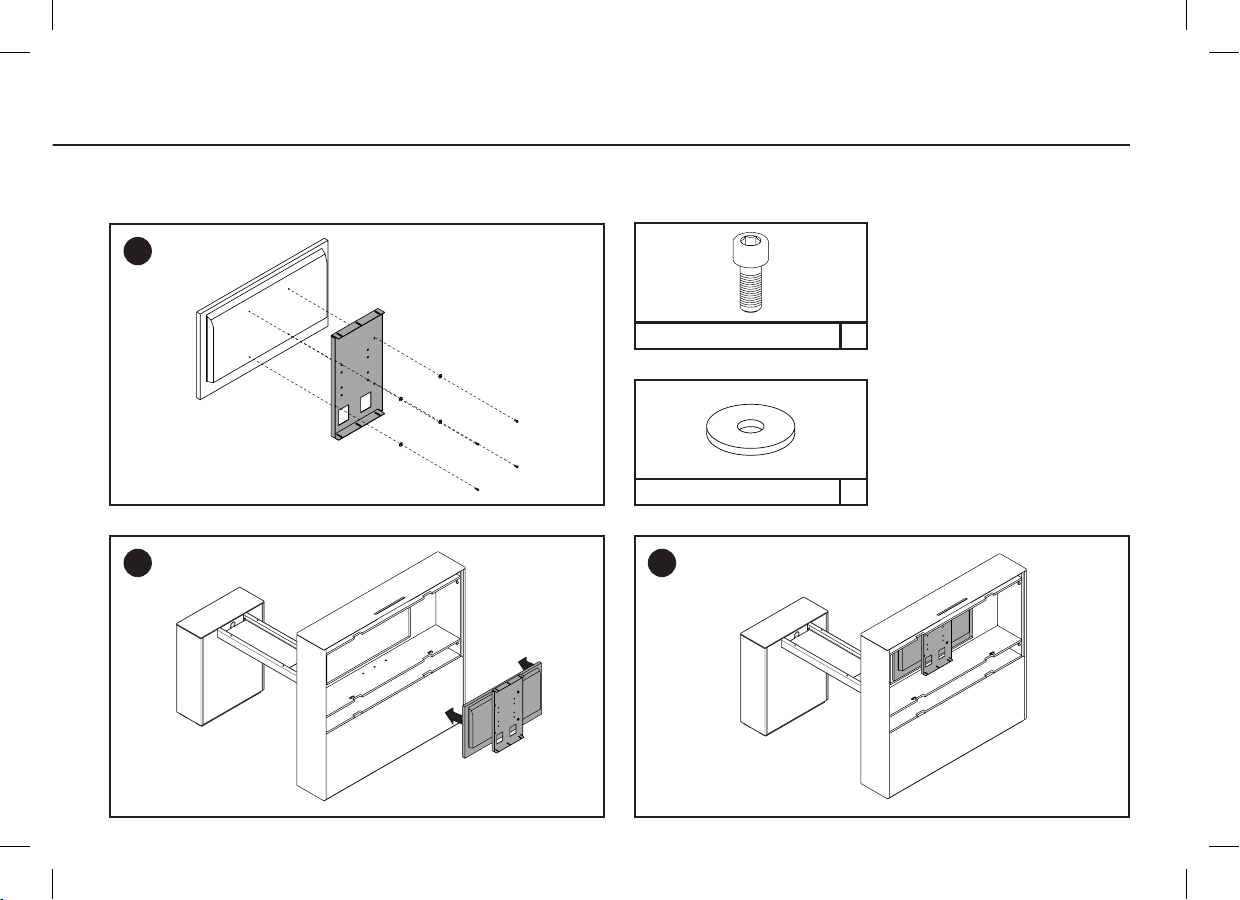

1
2
4
33
2
1
6
5
4
3
LIEFERZUSTAND MULTIMEDIA
LCD-Bildschirm
Strom Audio
Kabel und Stecker
Lautsprecher
Verbindungsleitung Audio
Lautsprecher-Kabel
Verbindungsleitung VGA
Anfangszuleitung Strom
Verpackt
Unverpackt
Hinweis: Darstellung zeigt
Bauteile für den europäischen
Markt. Für alle anderen Märkte
wird die landesspezifische
Variante geliefert!
DVD-D
MULTIMEDIA AS-DELIVERED CONDITION
LCD screen
Speaker
VGA interconnecting cable
Power starter cable
Audio interconnecting cable
Speaker cable
Note: The picture shows the compon-
ents for the European market. For all
the other markets, the required coun-
try version will be delivered!
Unpacked
Packed
Cables and plugs
Power AudioDVD-D
CONDITIONNEMENT DE L’ÉQUIPEMENT MULTIMÉDIA
Haut-parleurs
Écran LCD
Câbles des haut-parleurs
Câble connectique audio
Câble branchement initial
pour courant
Câble connectique VGA
Remarque : Les composants visualisés
sont ceux destinés au marché europé-
en. Pour les autres pays, nous livrons
les composants selon les spécificités
du pays !
Sans emballage
Dans emballage
Câbles et fiches
Courant AudioDVD-D

6
1 2 3 4
2
4
WÄNDE POSITIONIEREN
Platziere den ersten Unterteil der Wand in der richtigen Position nach dem Auspacken.
Danach platziere den zweiten Unterteil mit einer Distanz zum anderen.
POSITION THE WALLS
After unpacking place the first bottom-part of the wall in the right position.
Afterwards place the second bottom-part in a distance to the other one.
MISE EN PLACE DES PAROIS
Après le déballage, mettre le premier élément inférieur de l‘Idea Wall dans la position correcte.
Ensuite, placer le deuxième élément inférieur à distance de l‘autre partie.

7
123
4
1
3
6x
SPAX-SKPZ-VZ-5.0x70
D990026

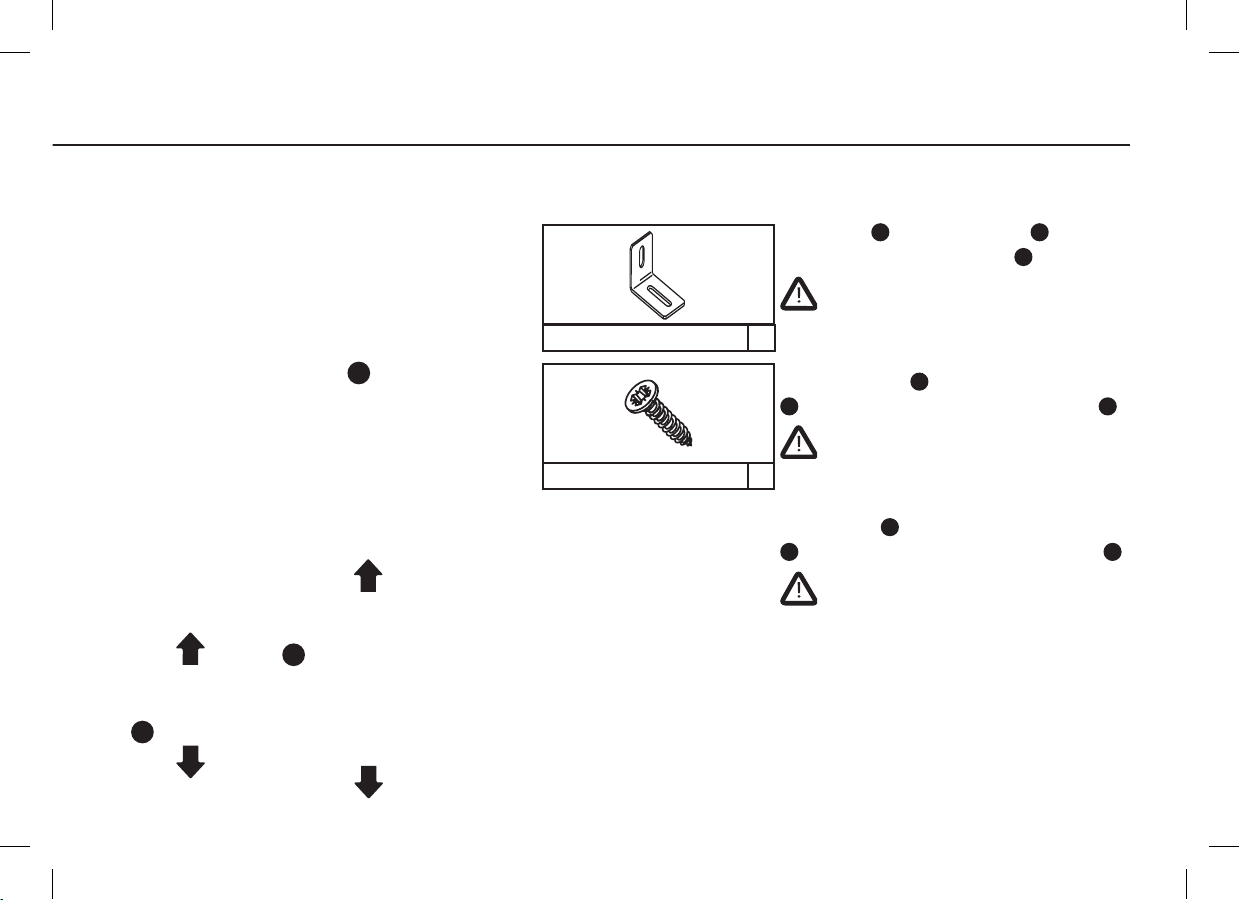

METALLTEILE FIXIEREN
Fixiere zwei der vier vertikalen Metallteile am Unterteil der Idea Wall.
Danach fixiere die Metallteile zum ersten Unterteil mit beigefügten
Feingewindeschrauben.
FIXING THE METAL PARTS
Fix two of four vertical metal parts to the bottom part of the Idea Wall.
Afterwards fix the metal parts to the first bottom-part with added fine-thread screws.
FIXATION DES PIÈCES MÉTALLIQUES
Fixer deux des quatre pièces métalliques verticales sur l‘élément inférieur de l‘Idea Wall.
Fixer ensuite les pièces métalliques au premier élément inférieur à
l‘aide des vis à pas fin fournies.

8
1 2 34
2
4
6x
SPAX-SKPZ-VZ-4.0x60
D990013
METALLTEILE FIXIEREN
Fixiere dann die Metallteile zum zweiten Unterteil mit den beigefügten
Schrauben.
Überprüfe die horizontale Ebene von allen verbundenen Teilen.
FIXING THE METAL PARTS
Then fix the metal parts to the second bottom-part with added
screws.
Check the horizontal level of all connected parts.
FIXATION DES PIÈCES MÉTALLIQUES
Fixer ensuite les pièces métalliques au deuxième élément inférieur avec
les vis fournies.
Vérifier l‘horizontalité de tous les éléments assemblés.

9
2
1 3
1
3
4
4
NIVELLIERUNG
Wenn notwendig nivelliere mittels Schrauben im Sockel (in der
Zukunft: von außen mittels kleinen Sockelfüßen).
Füge das Rückwandpaneel zum Schrank hinzu.
Hebe den oberen Teil der Idea Wall Konstruktion auf den unteren.
LEVELLING
If needed level out by screws in the pedestal (in the future: from the
outside by small base-legs).
Add the rear panel to the cabinet.
Lift the upper part of the idea wall construction onto the lower one.
MISE DE NIVEAU
Si nécessaire, mettre de niveau à l‘aide de vis dans le socle
(à l‘avenir : par l‘extérieur au moyen de petits pieds réglables).
Placer le dos de l‘armoire.
Placer l‘élément supérieur de la structure Idea Wall sur l‘élément inférieur.

10
13
2
1
2
3
8x
SPAX-SKPZ-VZ-4.0x35
D990013
AUSRICHTEN
Der obere und untere Teil müssen vor dem Verbinden bündig ausgerichtet werden.
Verbinde den oberen und unteren Teil mittels Schrauben von unten.
Füge die Blenden links und rechts hinzu.
ALIGN
The upper and lower part need to be lined up prior to connection.
Connect the upper und lower part by screws from below.
Add the cover stripes at left and right side.
ALIGNEMENT
Les éléments supérieur et inférieur doivent être affleurants avant l‘assemblage.
Visser les éléments supérieur et inférieur par-dessous.
Placer les caches gauche et droit.

11
31 2 4
2
3
4
8x
SPAX-SKPZ-VZ-4.0x35
D990013
BLENDEN FIXIEREN
Fixiere die Blenden mit Schrauben von innen.
Füge die Abdeckplatte ganz oben hinzu (sie kann auch am Schluss hinzugefügt werden).
Um die Paneele zu entfernen, entferne zuerst die Abdeckplatte oben. Wegen einer
Ausfräsung ist dies möglich.
Fix these cover stripes by screws from inside.
Add the cover plate on the very top (it can also be added at the end).
For removing the panels remove the cover plate on top first. Due to a cut-out it
is possible to tear off the walls.
FIX THE SCREENS
Visser les caches par l‘intérieur.
Ajouter le panneau de recouvrement supérieur (peut également être placé à la fin).
Pour retirer les panneaux, retirer d‘abord le panneau de recouvrement supérieur.
Cela est possible grâce à une découpure.
FIXATION DES CACHES

12
1

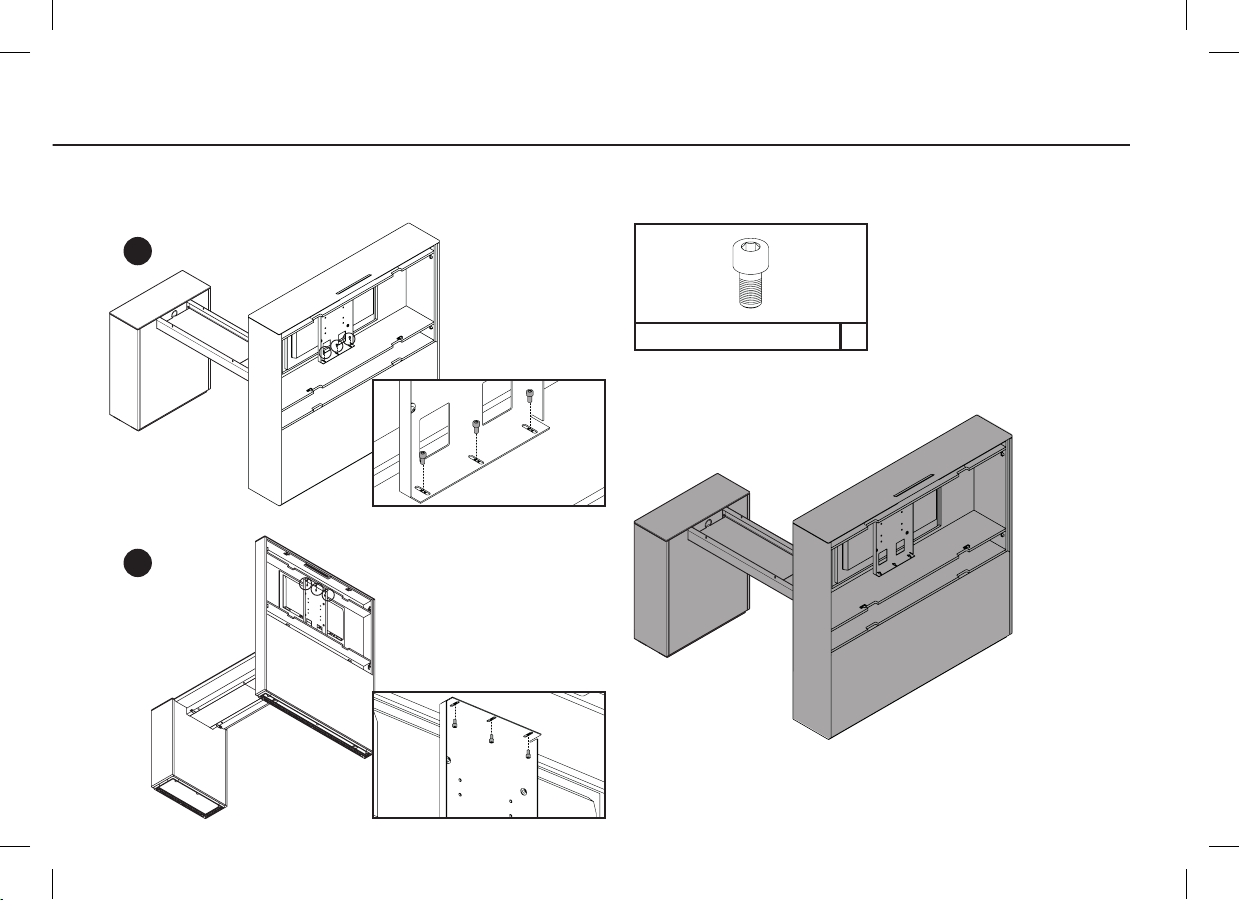

MONTAGE LCD-BILDSCHIRM
Bildschirm und Glasscheibe des Media-Aufsatzes vor der Montage mit
einem „LCD-Bildschirmreiniger“ und einem Microfasertuch sorgfältig
reinigen. Siehe auch Bedienungsanleitung LCD-Bildschirm.
Reinigung / Cleaning / Nettoyage
Entfernen des Emblems
Drehen Sie die Schraube heraus, und nehmen Sie das Emblem ab.
Bildschirm einschalten, Schalterposition 1 auf EIN (I) setzen.
ASSEMBLING THE LCD SCREEN
Before assembling the screen and glass pane of the media attachment,
clean them with an LCD screen clener and microfibre cloth. See also the
instructions for use for the LCD screen.

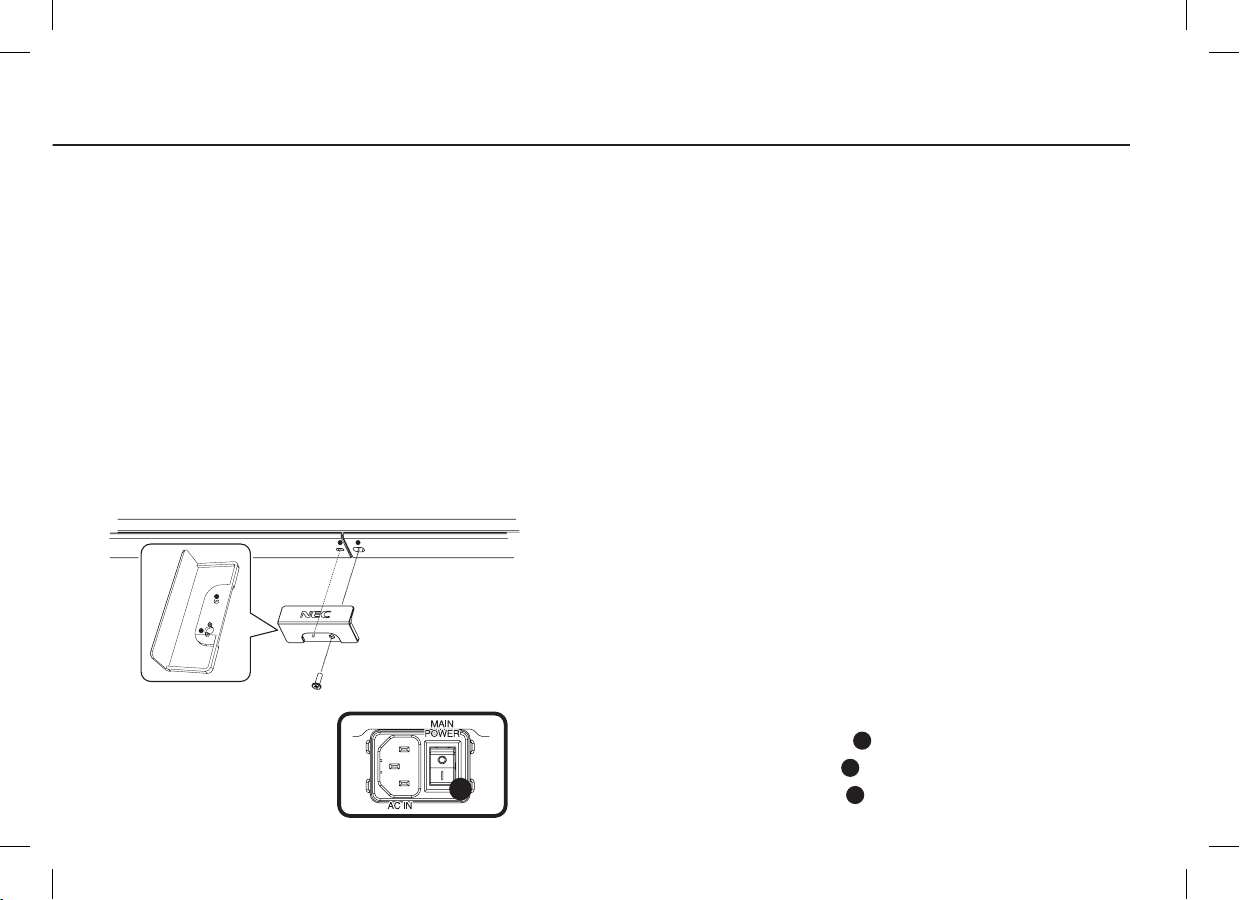

Turn on the screen and turn the switch 1 to ON (I).
Removing the logo ornament
Unscrew the installed screw then take off the logo ornament.
MONTAGE DE L’ÉCRAN LCD
Avant le montage, nettoyer avec beaucoup de soin l’écran et le verre de
la réhausse multimédia en utilsant un « produit de nettoyage LCD » et
un chiffon en microfibre. Voir également les instructions d’utilisation de
l’écran LCD.
Allumer l’écran, mettre le commutateur 1 sur MARCHE (I).
Retrait du logo décoratif
Desserrez la vis, puis retirez le logo décoratif.

13
Bildschirm in die vorgesehene Aufnahme des Media
Aufsatzes einsetzen.
Bildschirm mittig ausrichten.
MIT GLAS. MONTAGE LCD-BILDSCHIRM
Insert the screen into the provided seat in the media
attachment.
Centre the screen.
WITH GLASS. ASSEMBLING THE LCD SCREEN
Insérer l’écran dans le logement prévu dans la réhausse
multimédia.
Positionner l’écran au milieu.
AVEC VERRE. MONTAGE DE L’ÉCRAN LCD

14
4x
D990007
SPAX-SKPZ-VZ-3,5x16
4x
Winkel 40x40x10
2
1
3
MIT GLAS. MONTAGE LCD-BILDSCHIRM
Bildschirm 1 mit vier Winkeln 2 und
Schrauben im Media-Aufsatz 3 fixieren.
Achtung! Keine Schrauben in den
Bildschirm schrauben!
WITH GLASS. ASSEMBLING THE LCD SCREEN
Affix the screen 1 with 4 angle brackets
2 and screws in the media attachment 3.
Attention! Do not screw any screws
into the screen!
AVEC VERRE. MONTAGE DE L’ÉCRAN LCD
Fixer l’écran 1 à l’aide de quatre équerres
2 et de vis dans la réhausse multimédia 3.
Attention ! Ne pas visser l’écran !

15
OHNE GLAS. MONTAGE LCD-BILDSCHIRM
Der Abstand zwischen Idea Wall und LCD-Bildschirm
beträgt 2 mm.
WITHOUT GLASS. ASSEMBLING THE LCD SCREEN
The distance between Idea Wall and LCD-screen
takes 2 mm.
SANS VERRE. MONTAGE DE L’ÉCRAN LCD
La distance entre Idea Wall et l‘écran LCD est de 2 mm.

16
1
2
4x
D990357
USCH-VZ-FM6-DIN440
4x
D990252
GWSR-ZKIS-VZ-M6*16
3
OHNE GLAS. MONTAGE LCD-BILDSCHIRM
WITHOUT GLASS. ASSEMBLING THE LCD SCREEN
SANS VERRE. MONTAGE DE L’ÉCRAN LCD

17
4
5
6x
D990368
GWSR-ZKIS-VZ-M8*16
OHNE GLAS. MONTAGE LCD-BILDSCHIRM
WITHOUT GLASS. ASSEMBLING THE LCD SCREEN
SANS VERRE. MONTAGE DE L’ÉCRAN LCD

18
1
2
2
2
2
1
1
1
MONTAGE LCD-BILDSCHIRM

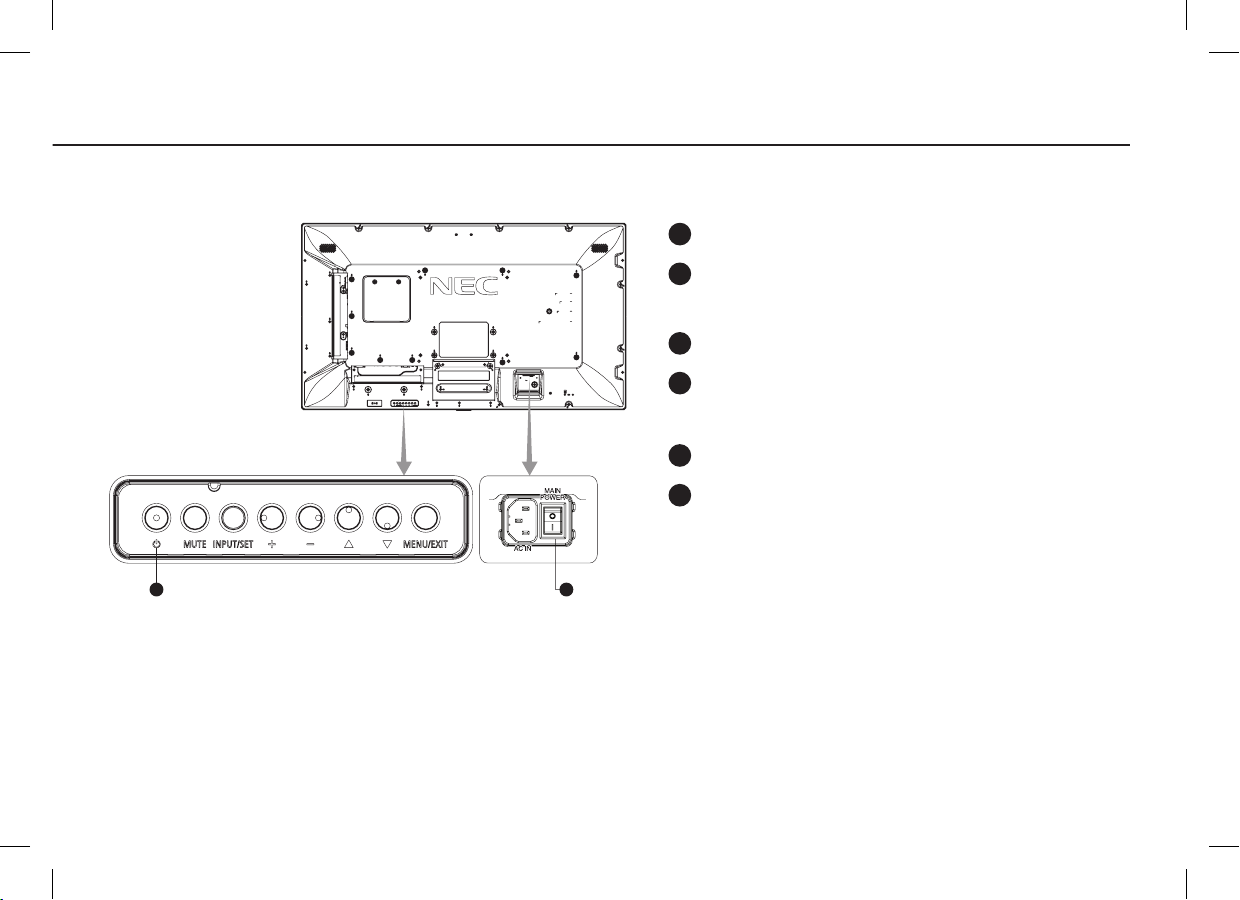

Haupnetzschalter einschalten.
Netztaste
Schaltet den Monitor ein bzw. in den Standby-Modus.
ASSEMBLING THE LCD SCREEN
Switch on the main power switch.
Power button
Switches the power on/standby.
MONTAGE DE L’ÉCRAN LCD
Allumez interrupteur main power.
Bouton Power
Permet d’allumer ou de mettre en veille l’unité.

19
2
3
1
1
Wenn der Lautsprecher 2 zu breit für die Aussparung
im Unterschrank ist, müssen die Seitenteile 3 des
Lautsprechers abgenommen werden.
Rechten und linken Lautsprecher in die vorgesehenen
Aussparungen 1 des Unterschranks einsetzen.
EINBAU LAUTSPRECHER
Insert the right and left speaker into the provided cut-
outs 1 of the bottom cabinet.
If the speaker 2 is too wide for the cut-out in the bot-
tom cabinet, the side parts 3 of the speaker need to be
removed.
INSTALLING THE SPEAKER
Insérer les haut-parleurs droit et gauche dans les niches
prévues à cet effet 1 dans l’armoire basse.
INTÉGRATION DES HAUT-PARLEURS
Si le haut-parleur est 2 trop large pour la niche de
l’armoire basse, il faut enlever ses parties latérales 3.

20
1
2
3
4
2xWinkel 40x40x10 2x
SPAX-SKPZ-VZ-3,5x16
D990007
EINBAU LAUTSPRECHER
Lautsprecher-Kabel 1 am Lautsprecher
2 anschließen. Lautsprecher in Fach
einsetzen.
Jeden Lautsprecher mit einem Winkel 3 fixieren. Beschriftung der Lautsprecher
muss lesbar sein. Kabel beider Lautsprecher am Bildschirm 4 anschließen.
Achtung! Keine Schrauben in die Lautsprecher schrauben!
INSTALLING THE SPEAKER
Connect the speaker cable 1 to the
speaker 2. Insert the speaker into the
compartment.
Affix each speaker with an angled bracket 3. The labelling on the speaker needs to
be legible. Connect the cables for both speakers to the screen 4.
Attention! Do not screw any screws into the speakers!
INTÉGRATION DES HAUT-PARLEURS
Connecter le câble du haut-parleur 1
avec le haut parleur 2. Insérer le haut-
parleur dans la niche.
Fixer chaque haut-parleur à l’aide d’une équerre 3. L’étiquette sur le haut-parleur
doit être lisible. Connecter les câbles des deux haut-parleurs avec l’écran 4.
Attention ! Ne pas visser les haut-parleurs !
