Bestop 614.07 User manual

V0 2022-06-27 www.bestop.com
INSTALLATION MANUAL
MANUAL DE INSTALACIÓN
GUIDE D’INSTALLATION
ENGLISH / ESPAÑOL / FRANÇAIS
®
BRONCO 2021+
INNER SHELL OUTER SHELL
PART / PARTE / PIÈCE #:
FRONT LH: 614.07 / FRONT RH: 614.06
REAR LH: 614.13 / REAR RH: 614.12
REAR DOOR LH: 614.19 / REAR DOOR RH: 614.18
PART / PARTE / PIÈCE #:
FRONT LH: 614.05 / FRONT RH: 614.04
REAR LH: 614.11 / REAR RH: 614.10
REAR DOOR LH: 614.17 / REAR DOOR RH: 614.16
FENDER FLARE SET
4 DOORS

2
INSTALLATION MANUAL / MANUAL DE INSTALACIÓN / GUIDE D’INSTALLATION
®
BRONCO
2021+
®BESTOP INC Customer Service Toll Free: 1(800) 845 - 3567
BEFORE INSTALLATION / ANTES DE INSTALAR / AVANT L’INSTALLATION
Wash and clean properly
Lave y limpie el vehículo
Lavez et nettoyez le véhicule
Professional installation recommended.
2 people are recommended for proper
installation.
Se recomienda instalar por profesionales.
2 personas son recomendadas para una
instalación apropiada.
Installation professionnelle recommandée. 2 personnes sont
recommandées pour une installation correcte.
The ideal temperature range of the part and
the vehicle, 16ºC (60ºF) a 40ºC (104ºF) this
guarantees a correct assembly.
La temperatura ideal de la pieza y el vehículo,
16ºC (60ºF) a 40ºC (104ºF) garantiza el
ensamble correcto.
Pour une adhérence optimale, la température de surface et de
la pièce doit être située 16°C (60°F) à 40°C (104°F).
Read this manual carefully.
Lea con atención el manual.
Lisez attentivement avant de commencer.
A
FENDER FLARE SET 4 DOORS
PART / PARTE / PIÈCE #:
INNER SHEEL
FRONT LH: 614.07 / FRONT RH: 614.06
REAR LH: 614.13 / REAR RH: 614.12
REAR DOOR LH: 614.19 / REAR DOOR RH: 614.18
OUTER SHELL
FRONT LH: 614.05 / FRONT RH: 614.04
REAR LH: 614.11 / REAR RH: 614.10
REAR DOOR LH: 614.17 / REAR DOOR RH: 614.16
1 SET
B
Grease pencil /
Lápiz de cera /
Crayon à graisse
1PC
C
Adhesion promoter /
Promotor de adhesión /
Promoteur d’adhésion
3 PCS
D
Push pin / Grapas /
Agrafe sapin Würth
#517
20 PCS
E
Push pin Würth / Grapa plástica/
Agrafe sapin Würth
#4B004D
2 PCS
F
U - Clip
U04
14 PCS
G
Nickel-plated button head allen screw /
Tornillo allen cabeza de botón niquelado /
Vis Allen à tête bouton nickelée 5/16”x 1/2”
6 PCS
H
Stainless steel locknut / Tuerca hexagonal de
seguridad inoxidable / Boulon à tête hexagonal
inoxydable 5/16’’
6 PCS
I
Brackets / Soportes / Supports métalliques
Z34
6 PCS
CHECK LIST / CONTENIDO DEL KIT / CONTENU DU KIT
TOOLS / HERRAMIENTAS / OUTILS
3
Automotive Adhesion
Promoter 06396
Promoteur d´adhérence
Promotor de adhesión
M
3/16”
1/2”
7mm
*
*
*Paper towels / Toallas de papel / Essuie-tout bleu.
*Microber cloth / Paño de microbra / chiffon en microbre.

3
INSTALLATION MANUAL / MANUAL DE INSTALACIÓN / GUIDE D’INSTALLATION
2022-06-27 www.bestop.com
FENDER FLARE SET - 4 DOORS

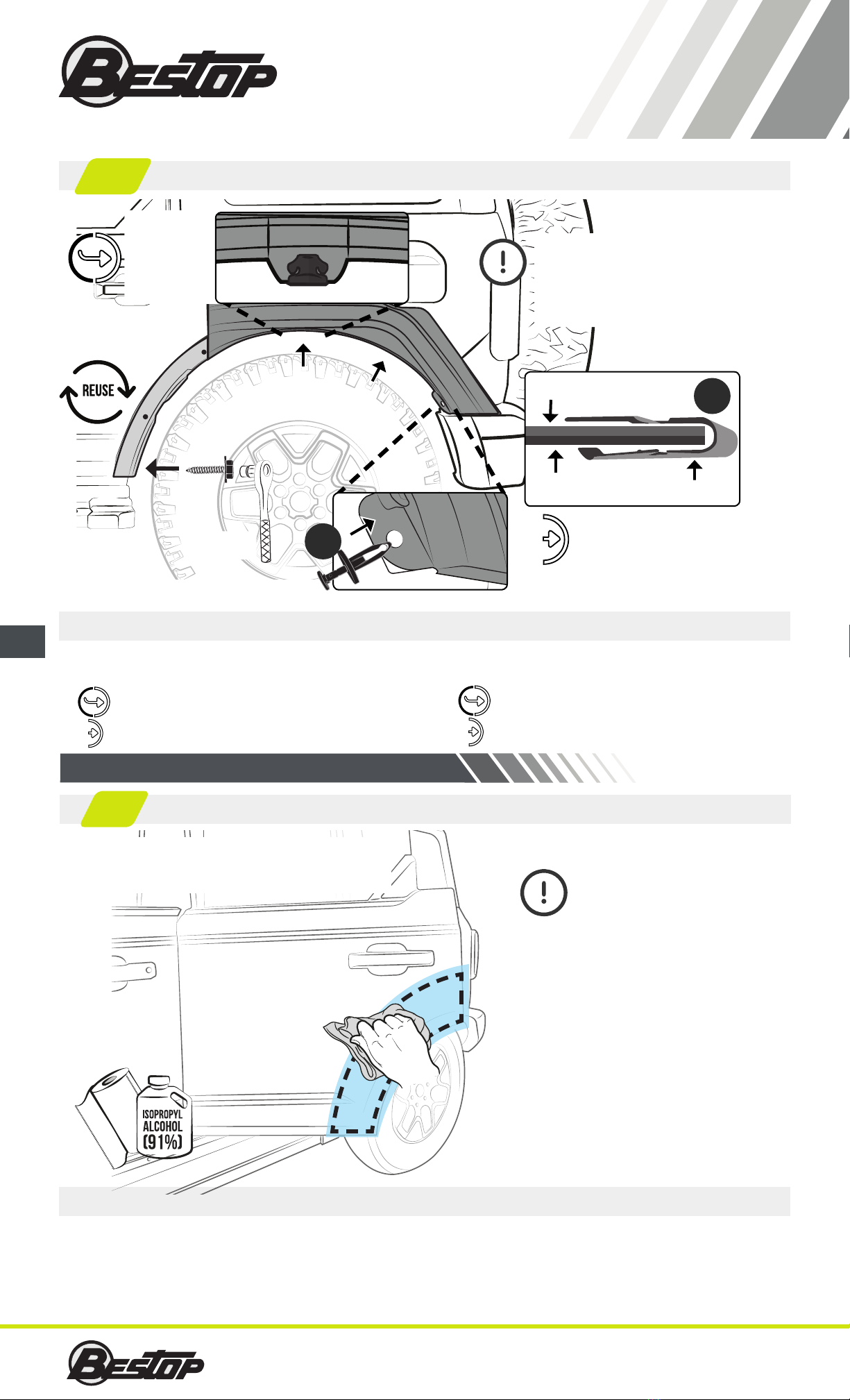

FRONT INNER SHELL INSTALLATION
1

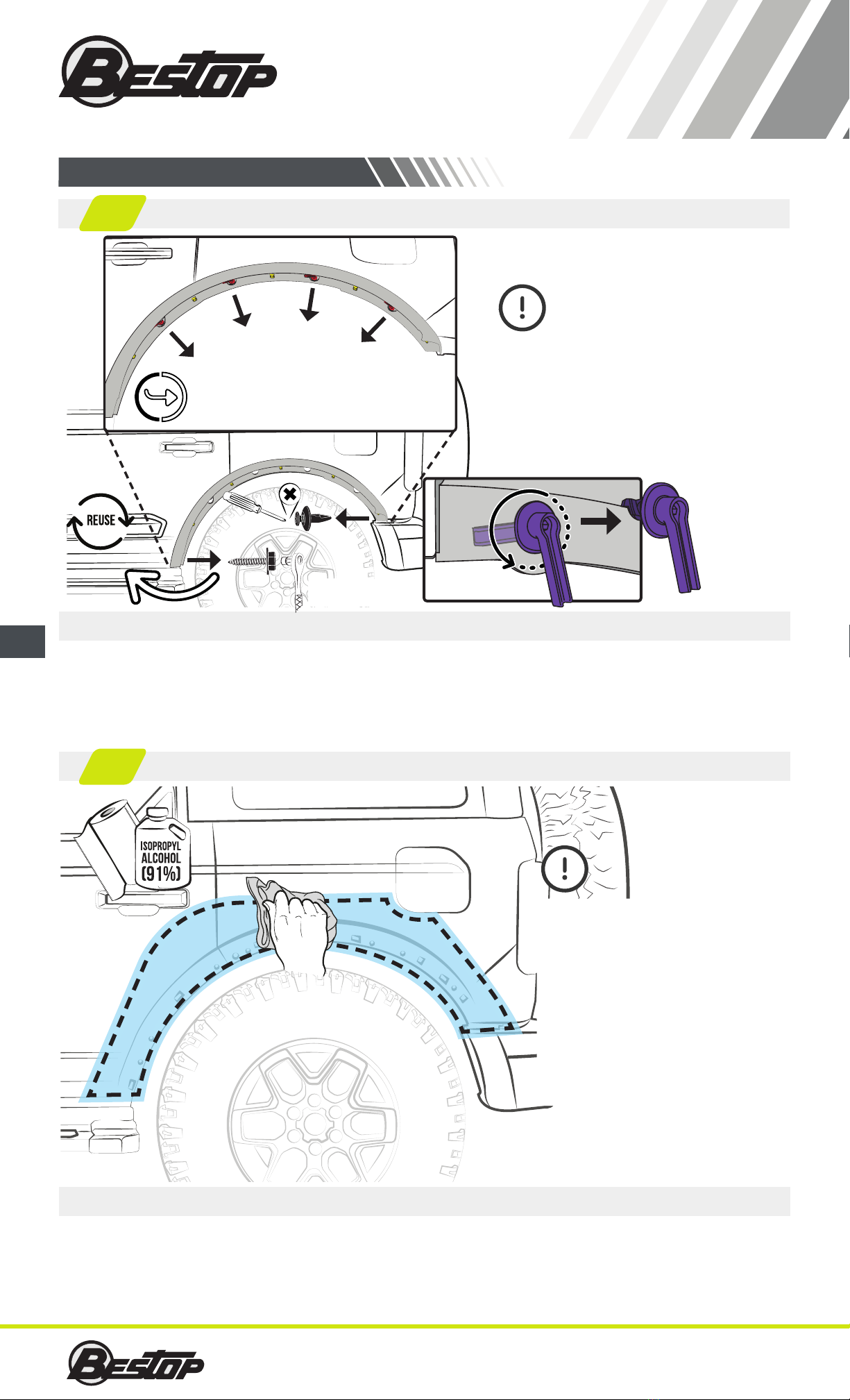

REMOVE OEM PART / RETIRE LA PIEZA ORIGINAL / RETIREZ LA PIÈCE D’ORIGINE
Retire y guarde las jaciones originales. Gire la palanca 1/4
de vuelta a la derecha para liberar y retirar.
Retire la pieza original.
Retirez et gardez les goupilles d’origine. Tournez à droite
1/4 pour libérer et retirer.
Retirez la pièce d’origine.
ESPAÑOL FRANÇAIS
Inner wheel arch bottom view
Vista inferior del arco de rueda interior
Vue de dessous du passage de roue intérieur
REMOVE AND SAVE THE FACTORY
TRIM PINS AND PUSH PIN. TURN 1/4
TO RIGHT TO RELEASE AND REMOVE.
REMOVE OEM PART.
2
CLEAN / LIMPIE / NETTOYEZ
Limpie con alcohol isopropílico (91%) y toallas de papel.
¡Seque completamente!
Limpie todas las áreas donde la cinta doble cara tendrá
contacto. Todas las áreas de instalación deben estar
completamente libres de detergentes, ceras, residuos o
detalles para una adecuada adhesión.
Nettoyez avec de l’alcool isopropylique (91%) et essuie-tout
bleu. Séchez soigneusement!
Nettoyez toutes les zones où le ruban adhésif double face
entrerA en contact. Toutes les zones d’installation doivent
être complètement exemptes de tout résidu de détergent,
de cire ou de détails pour une bonne adhérence.
ESPAÑOL FRANÇAIS
CLEAN WITH ISOPROPYL
ALCOHOL (91%) AND PAPER
TOWELS. DRY THOROUGHLY!
CLEAN ALL AREAS WHERE
THE DOUBLE SIDED TAPE
WILL MAKE CONTACT. ALL
INSTALLATION AREAS MUST
BE COMPLETELY FREE OF
ANY DETERGENT, WAX OR
DETAILING RESIDUE FOR
PROPER ADHESION.

4ESPAÑOL
ESPAÑOL
FRANÇAIS
FRANÇAIS
®
BRONCO
2021+
BESTOP INC Customer Service Toll Free: 1(800) 845 - 3567
®
A
3
TEST FIT THE FRONT FENDER FLARE INNER SHELL
TEST FIT THE FRONT FENDER
FLARE INNER SHELL AND VERIFY
ASSEMBLY.
PLACE THE PART IN POSITION,
HOLDING FIRMLY TO ENSURE IT FITS
CORRECTLY.
Pre-instale el Fender Flare interno delantero y verique el
ensamble.
Coloque la pieza en posición y sosténgala rmemente para
asegurar el ensamble correcto.
Testez l’ajustement le Fender Flare intérieur avant et vériez
l’assemblage.
Placez la pièce en position et maintenez-la fermement pour
assurer qu’elle est correctement ajustée.
ENSURE THAT THE HOLES MATCH
THE PART AND THE VEHICLE.
MARK AS SHOWN.
FIRM PRESSURE MUST BE APPLIED
DURING MARKING TO ENSURE
POSITIONING OF THE FRONT
FENDER FLARE INNER SHELL.
4
ALIGN & MARK / ALINEE & MARQUE / ALIGNEZ & MARQUEZ
Asegure que los oricios de jación coincidan entre la pieza
y el vehículo.
Marque como muestra.
Presione rmemente mientras marca para asegurar la
posición del Fender Flare delantero interno.
S’assurez que les trous de xation correspondent à la pièce
et au véhicule.
Marquez comme indiqué.
Appuyez fermement pendant le marquage pour assurer le
positionnement de l’avant Fender Flare intérieur.
B

5
FENDER FLARE SET - 4 DOORS
INSTALLATION MANUAL / MANUAL DE INSTALACIÓN / GUIDE D’INSTALLATION
2022-06-27
ESPAÑOL
ESPAÑOL
FRANÇAIS
FRANÇAIS
www.bestop.com
5

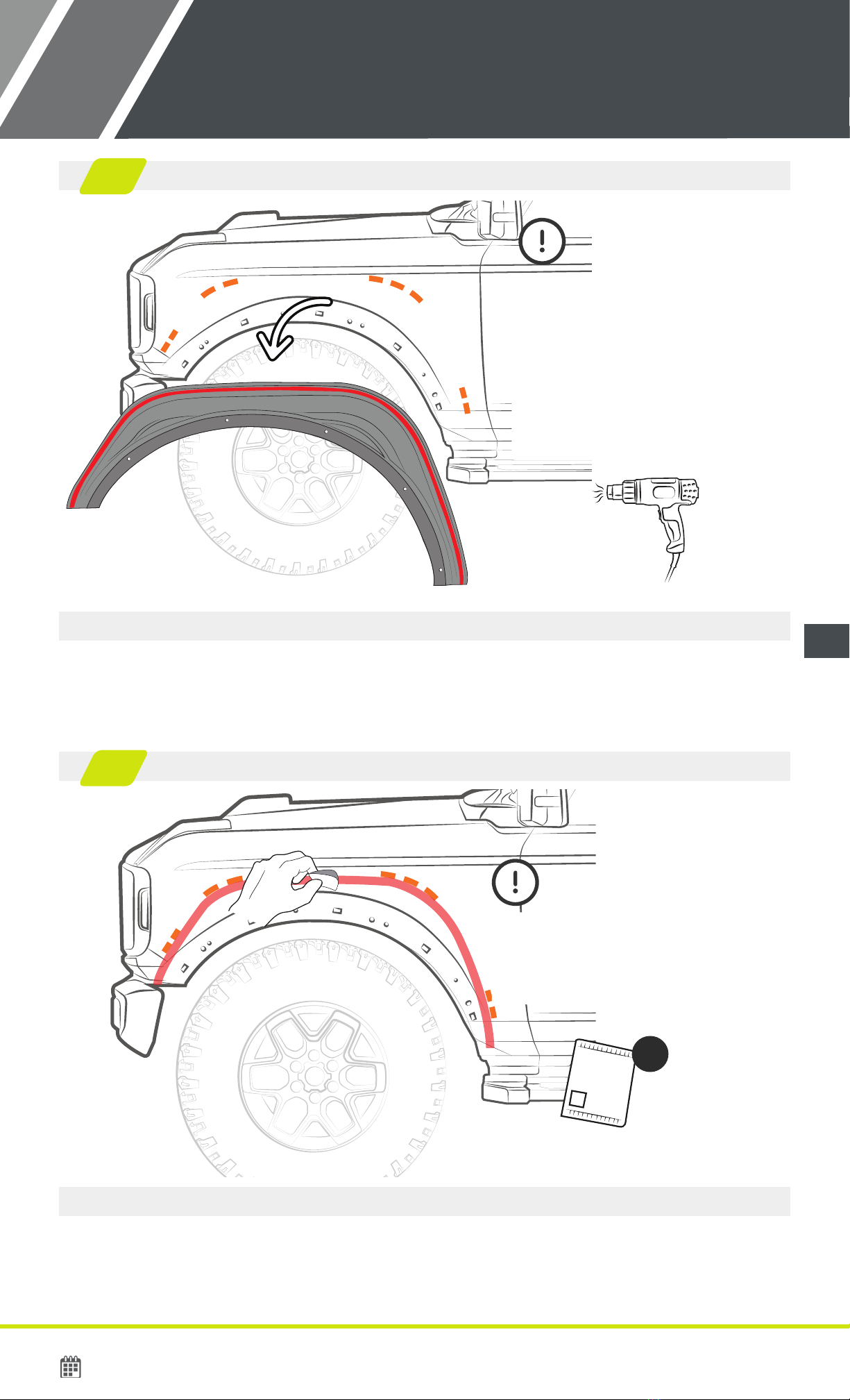

REMOVE THE FRONT FENDER FLARE INNER SHELL
Retire el Fender Flare interno delantero.
Utilice una pistola de calor si la temperatura de la supercie
está demasiado fría.
La cinta y la supercie del vehículo deben tener la
misma temperatura y deben estar al menos a 60ºF (16ºC)
durante la instalación.
Retirez le Fender Flare intérieur avant.
Utilisez un décapeur thermique si la température de surface
est trop froide.
Le ruban et la surface du véhicule doivent être à la
même température et doivent être d’au moins 60 ºF (16
ºC) lors de l’installation.
WARM SURFACE WITH HEAT GUN
IF SURFACE TEMPERATURE IS TOO
COLD.
TAPE AND VEHICLE SURFACES
SHOULD BE THE SAME
TEMPERATURE AND MUST BE
AT LEAST 60°F (16ºC) DURING
INSTALLATION!
APPLY ADHESION PROMOTER.
APPLY ON ALL AREAS WHERE
THE DOUBLE SIDED TAPE WILL
MAKE CONTACT.
6
ADHESION PROMOTER / PROMOTOR DE ADHESIÓN / PROMOTEUR D’ ADHÉRENCE
Aplique promotor de adhesión.
Aplique en todas las áreas donde la cinta doble cara tendrá
contacto.
Appliquez le promoteur d’adhérence.
Appliquez sur toutes les zones où le ruban adhésif double
face entrera en contact.
3
Automotive Adhesion
Promoter 06396
Promoteur d´adhérence
Promotor de adhesión
M
C

6ESPAÑOL
ESPAÑOL
FRANÇAIS
FRANÇAIS
®
BRONCO
2021+
BESTOP INC Customer Service Toll Free: 1(800) 845 - 3567
®
7

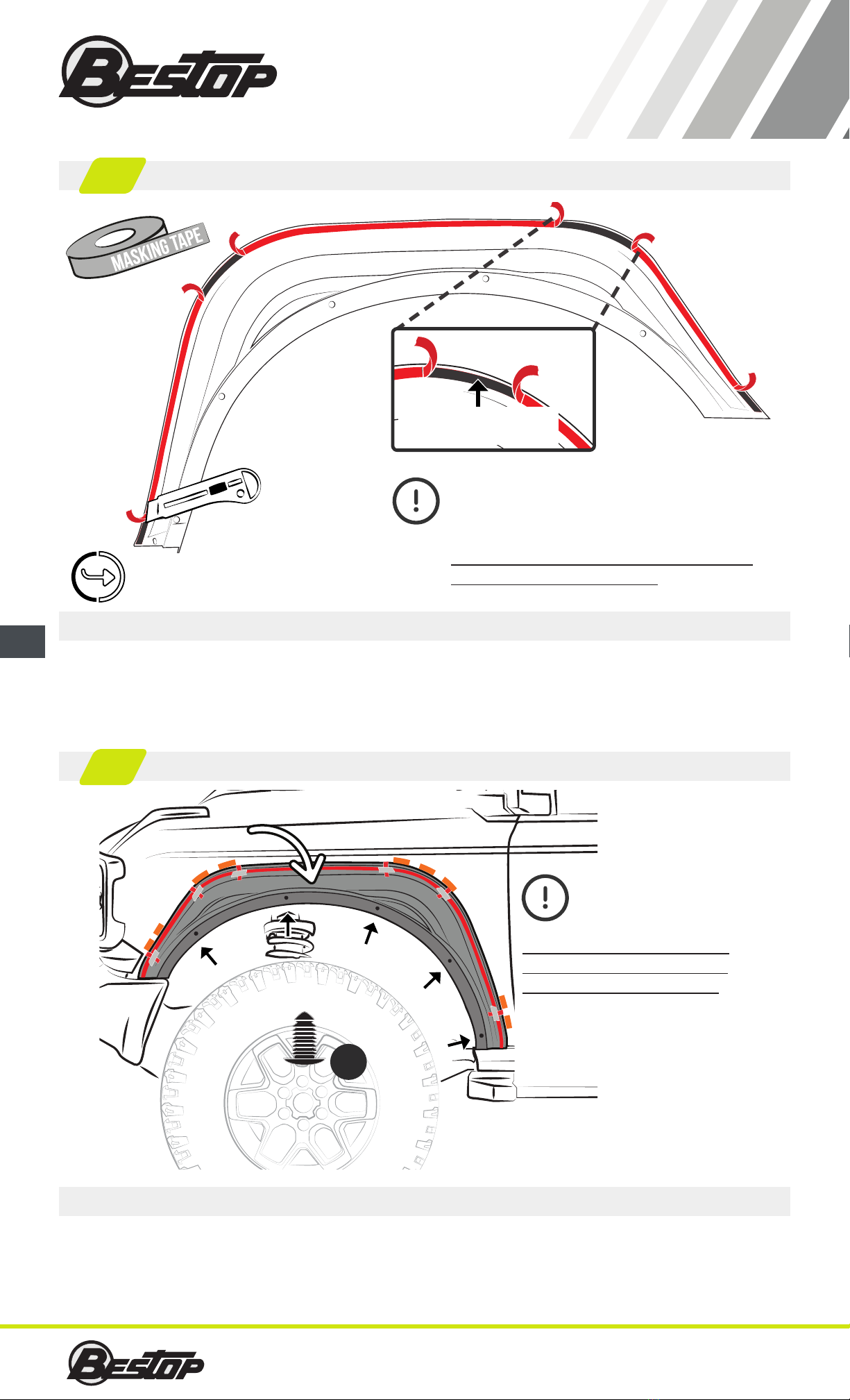

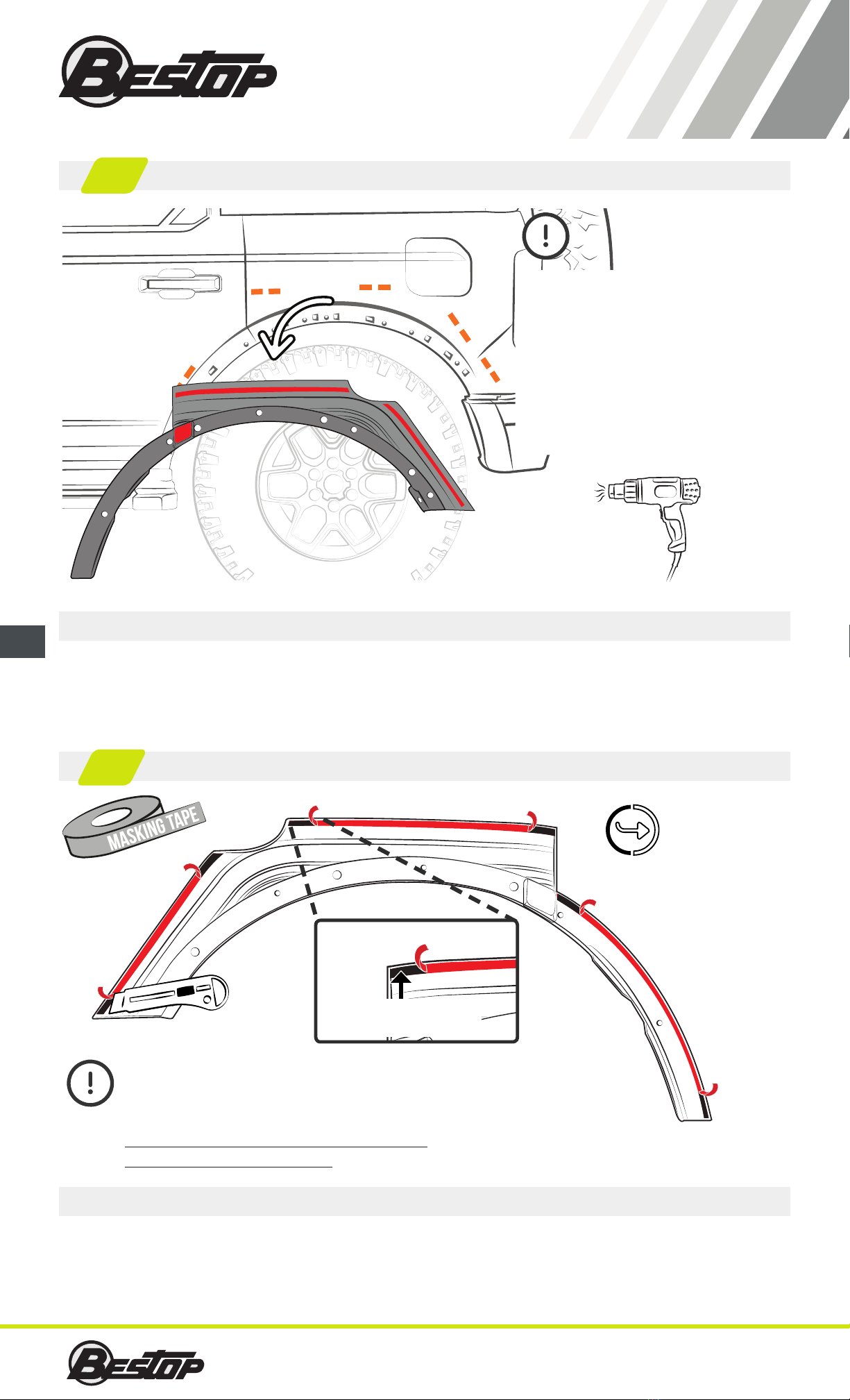

PEEL THE LINER / DESPEGUE LINER / DÉCOLLEZ LA DOUBLURE
Despegue las puntas del liner como se indica. Pegue el liner
al exterior de la pieza con un trozo de cinta adhesiva.
¡NO TOQUE LA SUPERFICIE EXPUESTA DE LA CINTA
DOBLE CARA!
Décollez la pointe de la doublure comme indiqué. Collez
les ls de la doublure à l’extérieur de la pièce à l’aide d’un
morceau de ruban adhésif.
NE TOUCHEZ PAS LA SURFACE EXPOSÉE DU RUBAN
ADHÉSIF DOUBLE FACE!
PEEL THE LINER LEADS AS SHOWN.
STICK THE LINER LEAD TO THE OUTSIDE OF
THE PART USING A PIECE OF MASKING TAPE.
DO NOT TOUCH EXPOSED SURFACE
OF DOUBLE SIDED TAPE!
EXPOSED DOUBLE
SIDED TAPE
Inner view
Vista interior
Vue de l’intérieur
D
Coloque el Fender Flare delantero interno.
Alinee cuidadosamente con las marcas y verique la
alineación de los oricios para las jaciones.
Sostenga rmemente para asegurar el ensamble correcto.
Asegure con las grapas incluidas.
Placez le intérieure avant du Fender Flare.
Alignez soigneusement avec les marques et vériez
l’alignement des trous pour les xations.
Tenez fermement pour assurer qu’elle est correctement
ajustée. Fixez avec des agrafes incluses.
8
PLACE THE FRONT FENDER FLARE INNER SHELL
CAREFULLY ALIGN WITH
MARKINGS AND LINE UP
HOLES FOR PUSH PINS.
HOLD FIRMLY TO ENSURE IT
FITS CORRECTLY.
ATTACH WITH PUSH PINS.

7
FENDER FLARE SET - 4 DOORS
INSTALLATION MANUAL / MANUAL DE INSTALACIÓN / GUIDE D’INSTALLATION
2022-06-27
ESPAÑOL
ESPAÑOL
FRANÇAIS
FRANÇAIS
www.bestop.com

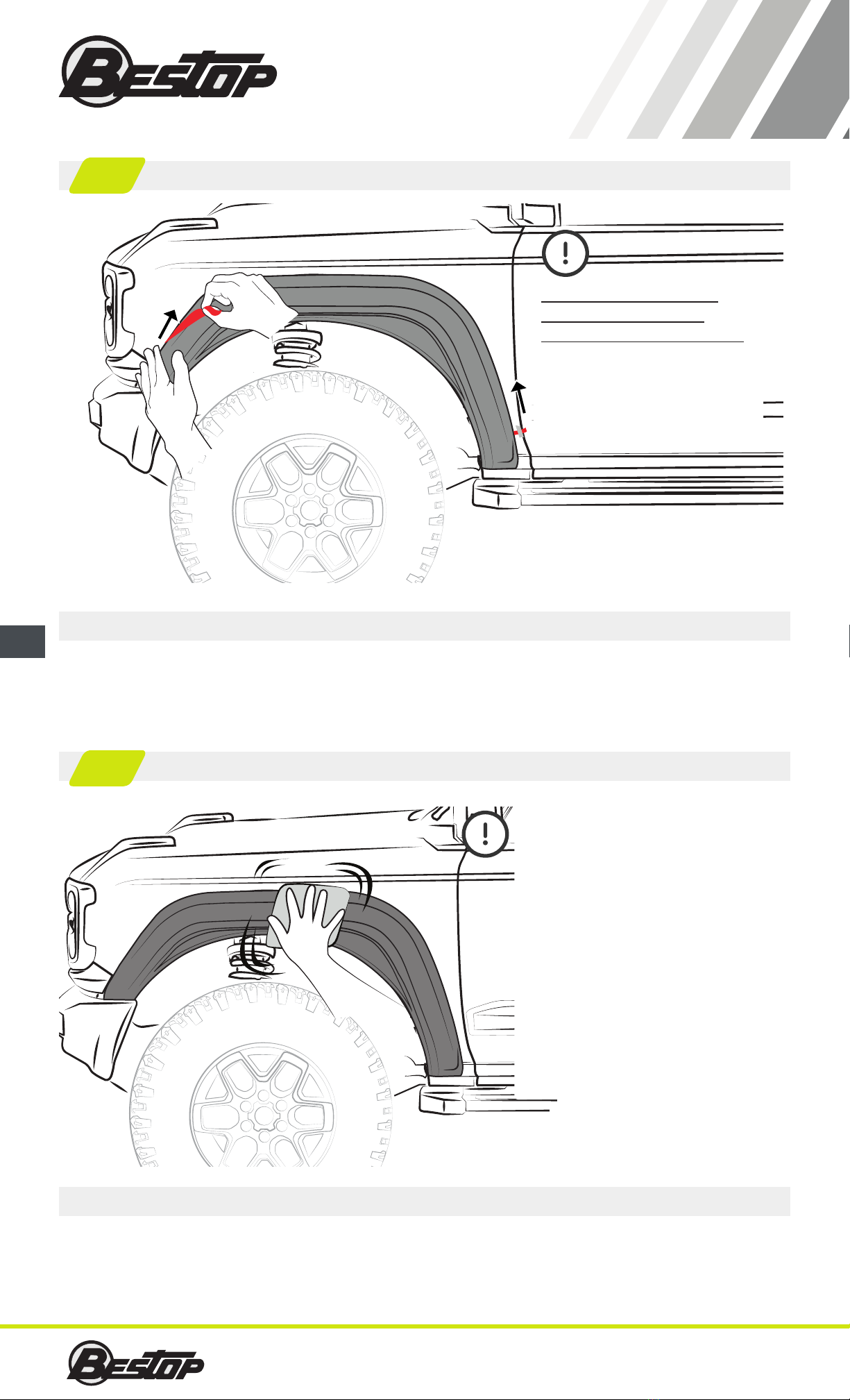

¡NO RETIRE TODO EL LINER DE UNA SOLA VEZ!
Aplique una ligera presión conforme va retirando el liner
para asegurar el contacto de la cinta doble cara con la
supercie del vehículo.
N’ENLEVEZ PAS TOUT LE DOUBLURE EN
MAINTENANT!
Appliquez une légère pression derrière la doublure jusqu’à
l’enlever pour coller le ruban adhésif double face à la
surface du véhicule.
DO NOT REMOVE ALL LINER AT
ONCE!
APPLY PRESSURE BEHIND LINER
AS IT IS GRADUALLY REMOVED TO
ADHERE THE DOUBLE SIDED TAPE
TO THE VEHICLE’S SURFACE.
REMOVE THE LINER / RETIRE EL LINER / TIREZ LA DOUBLURE
9
PRESS / PRESIONE / APPUYEZ
10
20 - 30 Lbf
Pound-force
APPLY PRESSURE TO ALL
CONTACT AREAS WITH SOFT
CLOTH.
FULL AND COMPLETE
CONTACT BETWEEN TAPE
AND VEHICLE SURFACE
IS CRUCIAL FOR GOOD
ADHESION PERFORMANCE.
TAPE IS PRESSURE AND
TEMPERATURE SENSITIVE.
PROPER CONTACT IS ACHIEVED BY
APPLYING A PRESSURE BETWEEN
20 AND 30 Lbf (Pound-force).
Aplique presión en todas las áreas de contacto con un trapo de
microbra.
Un contacto total y completo entre la cinta y la supercie
del vehículo es crucial para el correcto desempeño del
adhesivo. La cinta es sensible a la presión y a la temperatura. El
contacto adecuado se logra aplicando una presión entre 20 y 30
Lbf (Libra - fuerza.)
Appliquez pression sur toute la zone de contact avec un chiffon
en microbre.
Un contact total et complet entre le ruban et la surface
du véhicule est crucial pour une bonne performance
d’adhérence. Le ruban est sensible à la pression et à la
température. Un contact approprié est obtenu en appliquant une
pression entre 20 et 30 Lbf (Livre - force).

8ESPAÑOL
ESPAÑOL
FRANÇAIS
FRANÇAIS
®
BRONCO
2021+
BESTOP INC Customer Service Toll Free: 1(800) 845 - 3567
®

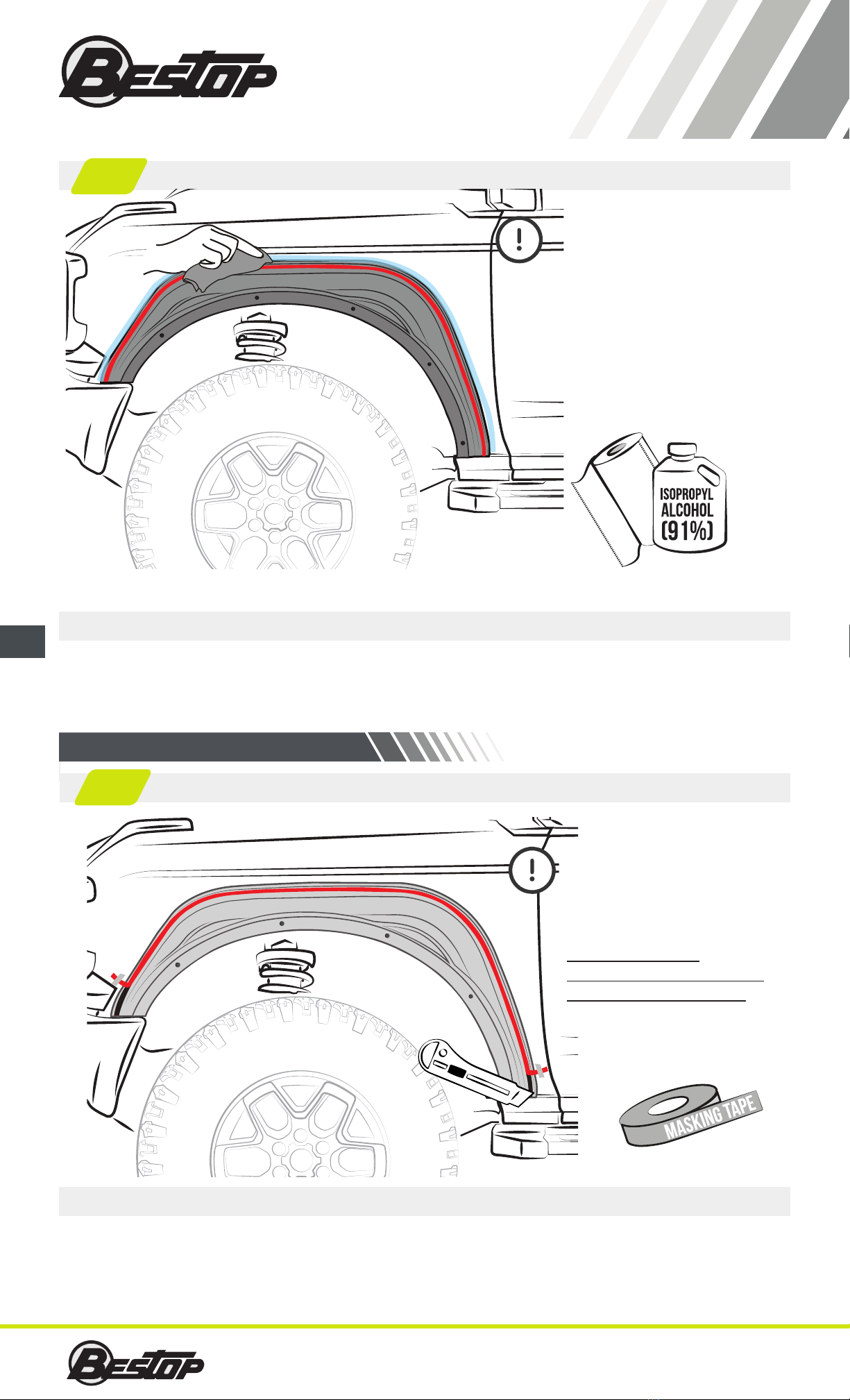

REMOVE MARKINGS AND CLEAN
CAREFULLY.
CLEAN WITH ISOPROPYL
ALCOHOL (91%) AND PAPER
TOWELS.
Retire las marcas y limpie cuidadosamente.
Limpie con alcohol isopropílico (91%) y toallas de papel.
Enlevez les marques et nettoyez soigneusement.
Nettoyez avec de l’alcool isopropylique (91%) et essuie-tout
bleu.
CLEAN / LIMPIE / NETTOYEZ
11

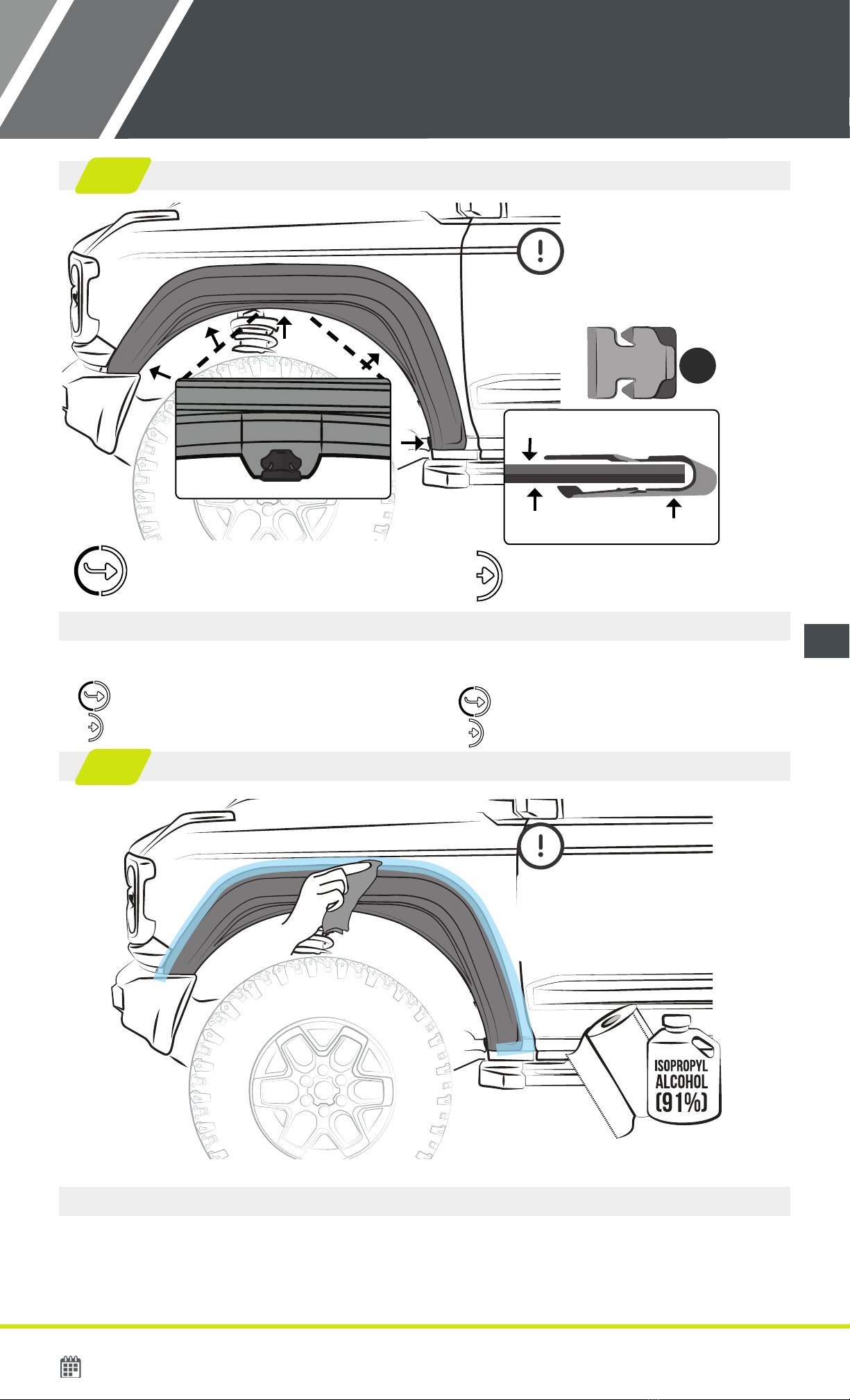

FRONT OUTER SHELL INSTALLATION
PEEL THE LINER / DESPEGUE LINER / DÉCOLLEZ LA DOUBLURE
Despegue las puntas del liner inferiores como se indica y
pegue el liner al exterior del vehículo con un trozo de cinta
adhesiva.
¡NO TOQUE LA SUPERFICIE EXPUESTA DE LA CINTA
DOBLE CARA!
Décollez la totalité du revêtement de la partie intérieure
comme indiqué.
NE TOUCHEZ PAS LA SURFACE EXPOSÉE DU RUBAN
ADHÉSIF DOUBLE FACE!
12

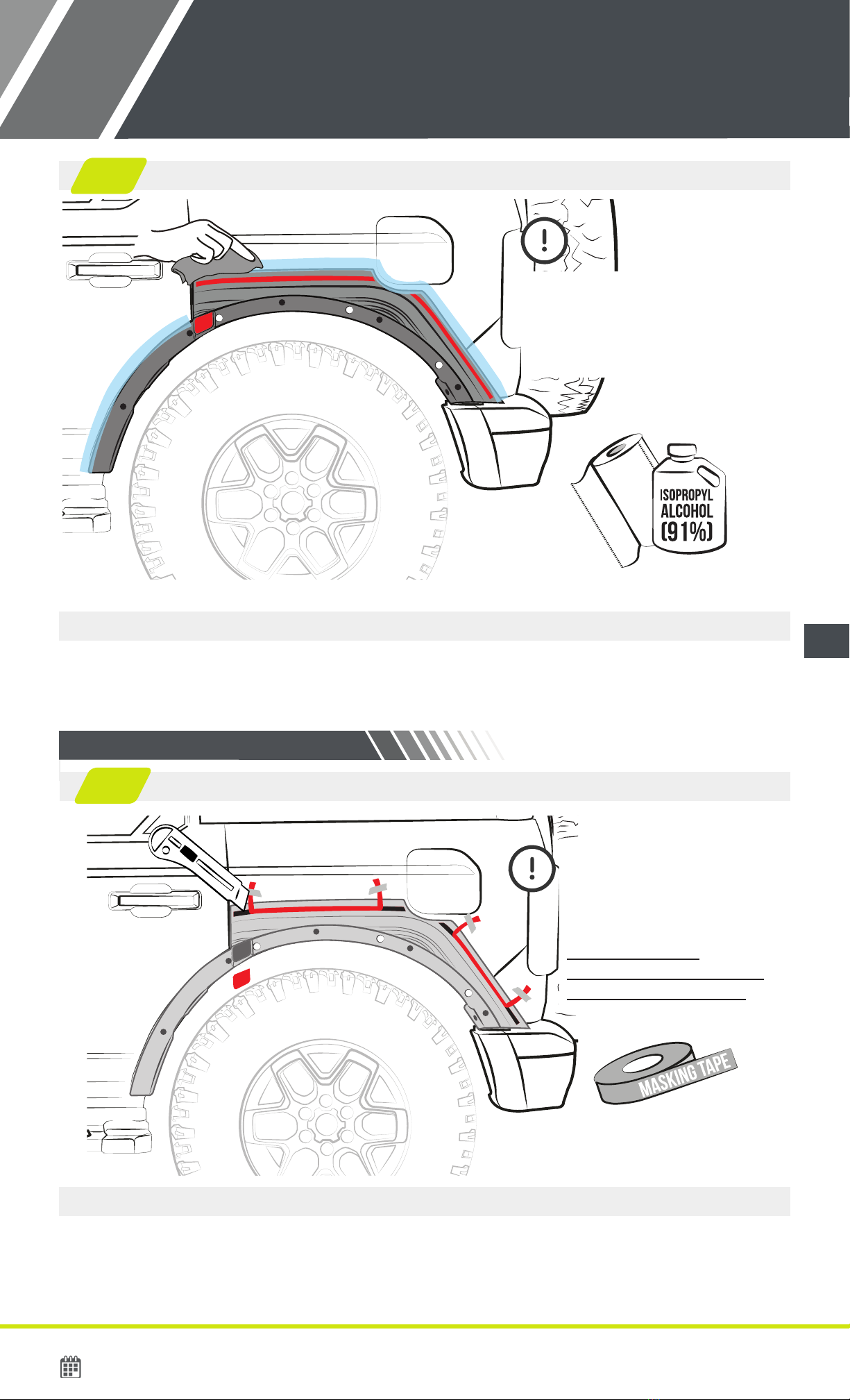

PEEL LOWER CORNERS OF
LINER AS SHOWN AND STICK
TO VEHICLE USING A PIECE
OF MASKING TAPE.
DO NOT TOUCH
EXPOSED SURFACE OF
DOUBLE SIDED TAPE!

9
FENDER FLARE SET - 4 DOORS
INSTALLATION MANUAL / MANUAL DE INSTALACIÓN / GUIDE D’INSTALLATION
2022-06-27
ESPAÑOL
ESPAÑOL
FRANÇAIS
FRANÇAIS
www.bestop.com

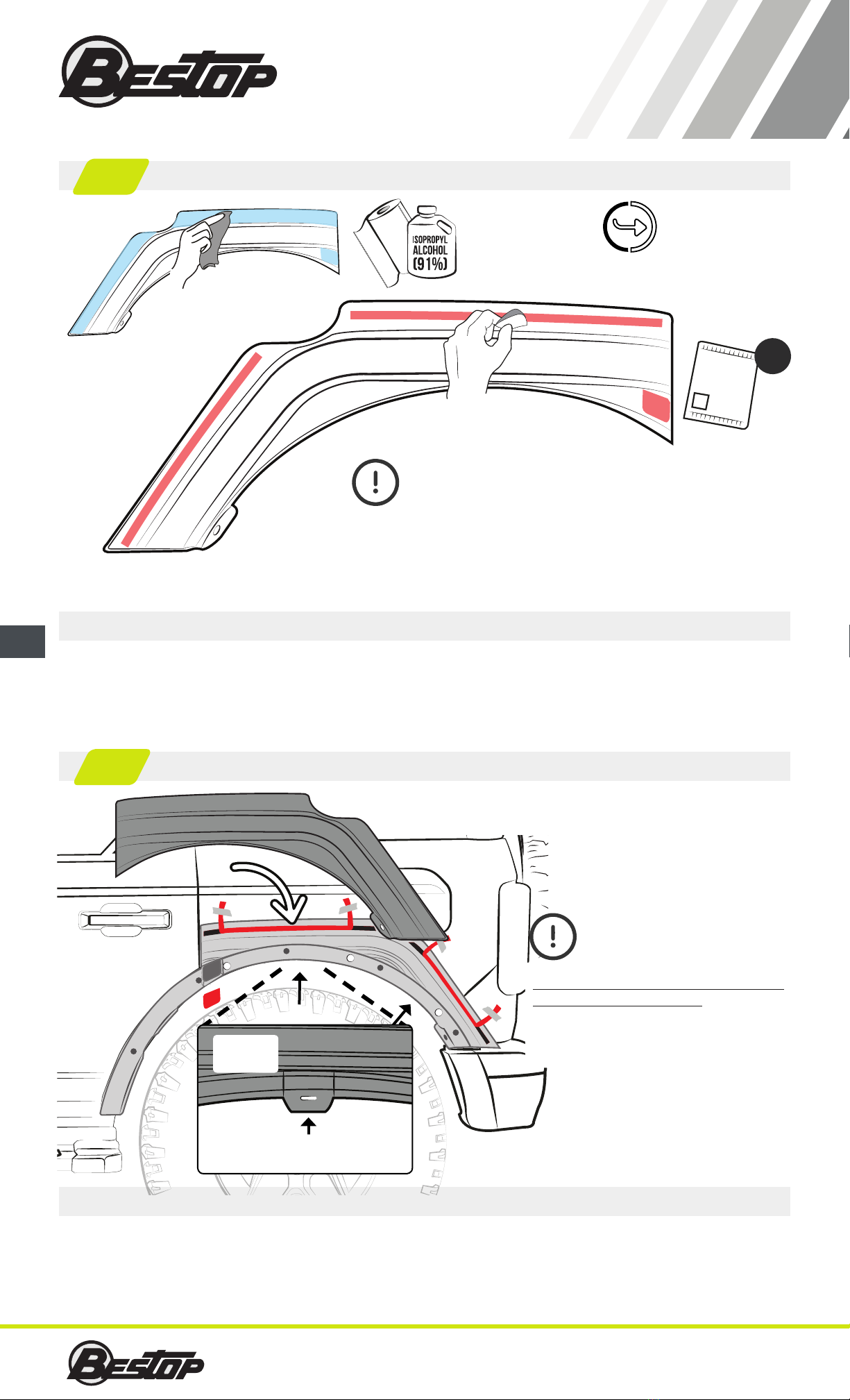

CLEAN AND APPLY ADHESION PROMOTER
Inner view
Vista interior
Vue de l’intérieur
CLEAN WITH ISOPROPYL ALCOHOL
(91%) AND PAPER TOWELS. DRY
THOROUGHLY!
APPLY ON ALL AREAS WHERE THE
DOUBLE SIDED TAPE WILL MAKE
CONTACT.
3
Automotive Adhesion
Promoter 06396
Promoteur d´adhérence
Promotor de adhesión
M
C
13
Limpie y aplique promotor de adhesión.
Limpie la zona de instalación con alcohol isopropílico (91%)
y toallas de papel. ¡Seque completamente!
Aplique el promotor de adhesión en todas las áreas donde la
cinta doble cara tendrá contacto.
Nettoyez et appliquez le promoteur d’adhérence.
Nettoyez la zone d’installation avec de l’alcool isopropylique
(91%) et essuie-tout bleu. Séchez soigneusement!
Appliquez le promoteur sur toutes les zones où le ruban
adhésif double face entrera en contact.
CAREFULLY ALIGN WITH THE
INNER SHELL TABS AS SHOWN.
HOLD FIRMLY TO ENSURE IT
FITS CORRECTLY.
Coloque el Fender Flare delantero externo.
Alinee cuidadosamente con las pestañas de la pieza interior
como se muestra.
Sostenga rmemente para asegurar el ensamble correcto.
Placez le Fender Flare extérieur avant.
Alignez soigneusement avec les languettes de la piéce
intérieure comme indiqué.
Tenez fermement pour assurer qu’elle est correctement
ajustée.
PLACE THE FRONT FENDER FLARE OUTER SHELL
14
OUTER
SHELL
INNER
SHELL

10 ESPAÑOL
ESPAÑOL
FRANÇAIS
FRANÇAIS
®
BRONCO
2021+
BESTOP INC Customer Service Toll Free: 1(800) 845 - 3567
®
REMOVE THE LINER / RETIRE EL LINER / TIREZ LA DOUBLURE
15
RETIRE LENTAMENTE EL LINER PARA ADHERIR LA
PIEZA INTERIOR CON LA EXTERIOR.
Aplique una ligera presión conforme va retirando el liner
para asegurar el contacto de la cinta doble cara con la
supercie del vehículo.
RETIREZ LENTEMENT LA DOUBLURE POUR ADHÉRER
LA PIÈCE INTÉRIEURE À LA PIÈCE EXTÉRIEURE.
Appliquez une légère pression derrière la doublure jusqu’à
l’enlever pour coller le ruban adhésif double face à la
surface du véhicule.
SLOWLY PEEL LINER
ATTACHING OUTER
SHELL TO INNER SHELL.
APPLY PRESSURE BEHIND
LINER AS IT IS GRADUALLY
REMOVED TO ADHERE THE
DOUBLE SIDED TAPE TO THE
VEHICLE’S SURFACE.
16
PRESS / PRESIONE / APPUYEZ
20 - 30 Lbf
Pound-force
APPLY PRESSURE TO ALL
CONTACT AREAS WITH SOFT
CLOTH.
FULL AND COMPLETE
CONTACT BETWEEN TAPE
AND VEHICLE SURFACE
IS CRUCIAL FOR GOOD
ADHESION PERFORMANCE.
TAPE IS PRESSURE AND
TEMPERATURE SENSITIVE.
PROPER CONTACT IS ACHIEVED BY
APPLYING A PRESSURE BETWEEN
20 AND 30 Lbf (Pound-force).
Aplique presión en todas las áreas de contacto con un trapo de
microbra.
Un contacto total y completo entre la cinta y la supercie
del vehículo es crucial para el correcto desempeño del
adhesivo. La cinta es sensible a la presión y a la temperatura. El
contacto adecuado se logra aplicando una presión entre 20 y 30
Lbf (Libra - fuerza.)
Appliquez pression sur toute la zone de contact avec un chiffon
en microbre.
Un contact total et complet entre le ruban et la surface
du véhicule est crucial pour une bonne performance
d’adhérence. Le ruban est sensible à la pression et à la
température. Un contact approprié est obtenu en appliquant une
pression entre 20 et 30 Lbf (Livre - force).
