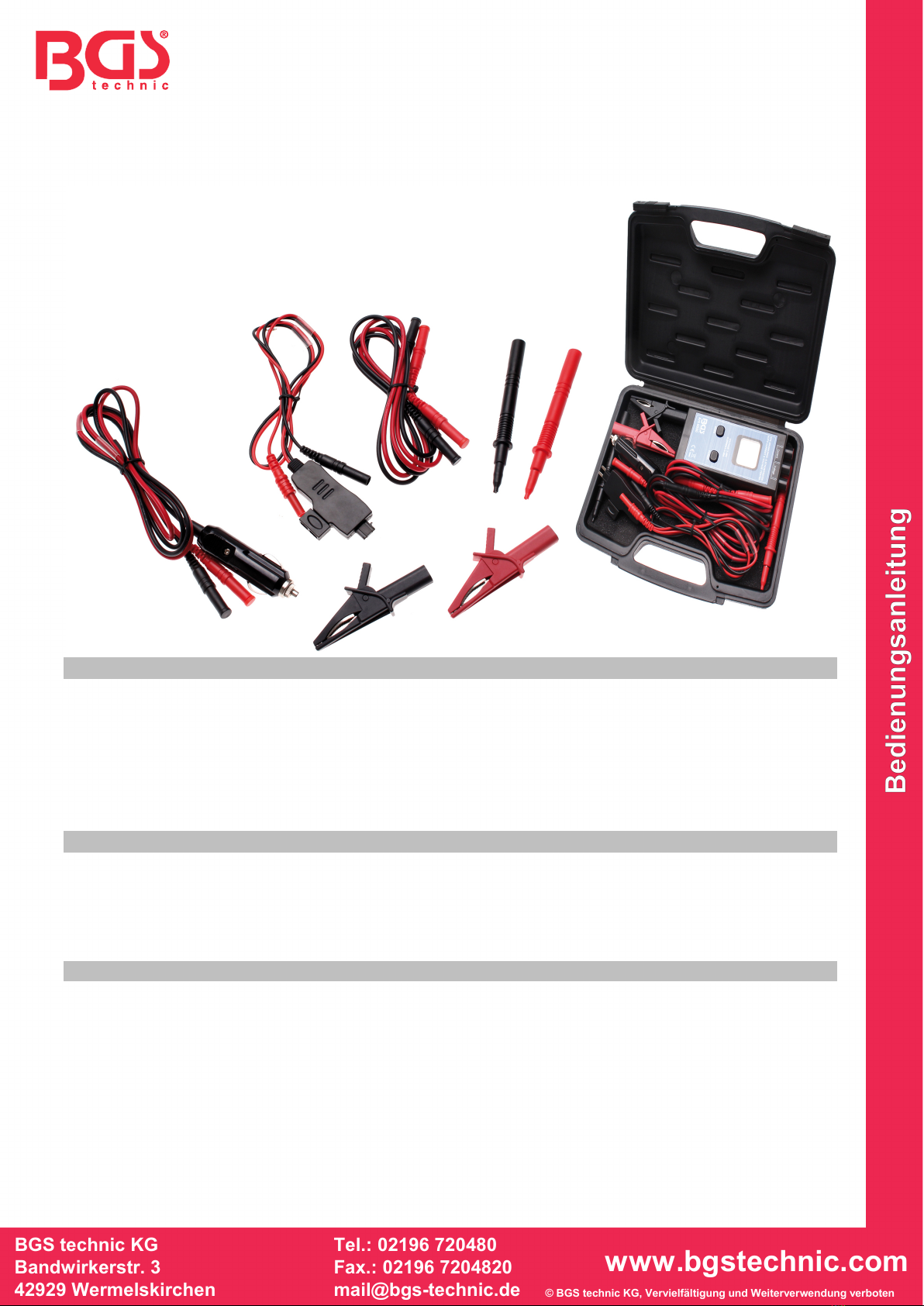

Art. 8890
KFZ Spannungs- und Stromprüfer | 1 - 48 V
ACHTUNG
Lesen Sie die Bedienungsanleitung und die enthaltenen Sicherheitshinweise aufmerksam durch,
bevor Sie das Produkt verwenden. Benutzen Sie das Produkt korrekt, mit Vorsicht und nur dem
Verwendungszweck entsprechend. Nichtbeachtung der Sicherheitshinweise kann zu Schäden,
Verletzungen und Erlöschen der Gewährleistung führen. Bewahren Sie diese Anleitungen für
späteres Nachlesen an einem sicheren und trockenen Ort auf. Legen Sie die Bedienungsanleitung
bei, wenn Sie das Produkt an Dritte weitergeben.
VERWENDUNGSZWECK
Dieses Messgerät ist schnell, präzise und sicher in der Anwendung, es dient zur Messung von Strom
direkt am Sicherungssockel und zur Messung von Spannungen. Das Gerät verfügt über ein großes
LCD-Display, mini / ATO Sicherungsadapter und ist somit ideal für die Diagnose an elektrischen
Schaltungen im KFZ-Bereich.
SPEZIFIKATION
Strommessung: max. 30 Ampere bei 48 Volt Gleichspannung für 10 Sekunden, Genauigkeit: ±1%
Spannungsmessung: 1 - 48 V Gleichspannung, Genauigkeit: ± 1%
Polaritätsanzeige: Bei falscher Polarität zeigt das Display "ERR".
Durchgangsprüfung: LCD-Anzeige zeigt "ERR" wenn Widerstand kleiner als 1 KOhm
Arbeitstemperatur: 0°C bis 50°C (32°F bis 122°F)
Lagertemperatur: -20°C bis 60°C (-4°F bis 140°F)
Feuchtigkeit: <70% RH (bei Verwendung); <80% RH (bei Lagerung)
Maximale Höhe: 2000 m (7000 ft)
Spannungsversorgung: 1x 9V Block-Batterie

BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
SICHERHEITSHINWEISE
•
Halten Sie Kinder und andere unbefugte Personen vom Arbeitsbereich fern.
•Lassen Sie Kinder nicht mit dem Produkt oder dessen Verpackung spielen
•Verwenden Sie das Produkt nicht, wenn Teile fehlen oder beschädigt sind.
•Verwenden Sie das Produkt nur für den vorgesehenen Zweck.
•Vorsicht bei Arbeiten am laufenden Motor. Lose Kleidung, Werkzeuge und andere
Gegenstände können von drehenden Teilen erfasst werden und schwere Verletzungen
verursachen.
•Vorsicht bei Arbeiten an heißen Motoren, es besteht Verbrennungsgefahr!
•Entfernen Sie vor der Reparatur den Zündschlüssel, so verhindern Sie ein versehentliches
Starten des Motors und einen dadurch entstehende Verletzungen.
•Bewahren Sie das Produkt an einem sicheren, trockenen und für Kinder nicht erreichbaren Ort
auf.
•Zerlegen Sie den Tester nicht und nehmen Sie keine Änderungen daran vor.
•Verwenden Sie den Tester nicht, wenn dieser feucht ist (Kondensat).
•Benutzen Sie den Tester nicht in einer feuchten Umgebung.
•Verwenden Sie den Tester nur für den KFZ-Bereich, für andere Bereiche ist der Tester nicht
konzipiert. Benutzen Sie den Tester niemals in der elektrischen Hausinstallation oder in
anderen Bereichen mit mehr als 48 Volt.
•Verwenden Sie den Tester nicht für Zwecke für den er nicht konzipiert ist.
•Ziehen Sie nicht am Kabel zum Trennen der Krokodilklemmen oder des Sicherungsadapters.
•Verwenden Sie den Tester nicht, wenn dieser beschädigt ist.
•Diese Sicherheitshinweise können nicht auf alle möglicherweise auftretenden Bedingungen
und Situationen eingehen. Der Betreiber muss immer Vorsicht walten lassen, besonders bei
ungewöhnlichen Bedingungen oder Situationen. Gehen Sie immer mit gesundem
Menschenverstand und der nötigen Vorsicht an die Arbeit.
UMWELTSCHUTZ
Recyceln Sie unerwünschte Stoffe, anstatt sie als Abfall zu entsorgen. Alle Werkzeuge,
Zubehörteile und Verpackungen sind zu sortieren, einer Wertstoffsammelstelle zuzuführen
und umweltgerecht zu entsorgen.
ENTSORGUNG
Entsorgen Sie Akkus und Batterien nicht im Hausmüll. Akkus und Batterien sollten auf
verantwortungsvolle Weise entsorgt werden. Geben Sie Akkus und Batterien an einer
geeigneten Sammelstelle ab. Entsorgen Sie dieses Produkt am Ende seiner Lebensdauer
gemäß der EU-Richtlinie über Elektro- und Elektronikaltgeräte. Erkundigen Sie sich bei Ihrer
örtlichen Abfallbehörde über Recyclingmaßnahmen oder geben Sie das Produkt zur
Entsorgung an die BGS technic KG oder einen Elektrofachhändler.
VERWENDUNG
Nach längeren Messungen kann die Sicherung heiß sein. Bitte lassen Sie diese vor Entfernen
abkühlen. Stecken Sie immer die zuvor gezogene Sicherung oder eine mit gleichem Wert in den
Sicherungsadapter. So stellen Sie sicher, dass die Schaltung im Fahrzeug korrekt abgesichert ist. Die
Strommessung kann nur in Verbindung mit dem Sicherungsadapter durchgeführt werden.
Messen Sie keine Ströme größer als 30 Ampere oder Spannungen größer als 48 Volt.
Lassen Sie das Messgerät für min. 10 Sekunden abkühlen, nach Messungen an der maximalen
Messgrenze von 30 Ampere oder 48 Volt

BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
GLEICHSTROM-MESSUNG
1. Schalten Sie die Zündung am Fahrzeug aus. Schließen Sie das Messgerät wie abgebildet an.
2. Entfernen Sie die Sicherung (1), des zu messenden Stromkreises, aus dem Sicherungskasten
(2) und setzen Sie diese Sicherung (1) in den Sicherungsadapter (3) ein.
3. Stecken Sie den Sicherungsadapter (3) in den Sicherungssockel des zu messenden
Stromkreises. Das Fahrzeug kann nun, wenn nötig gestartet werden.
Hinweis: Eine Strommessung kann ausschließlich mit dem Sicherungsadapter erfolgen.
4. Drücken Sie die Taste "POWER", um das Messgerät (4) einzuschalten.
5. Drücken Sie die Taste "MODE", um in den Messmodus „Strommessung“ zu wechseln.
Der Buchstabe "A" erscheint auf der LCD-Anzeige.
6. Der gemessene Wert kann auf dem Display abgelesen werden.
GLEICHSPANNUNGS-MESSUNG
1. Schalten Sie die Zündung am Fahrzeug aus.
2. Verbinden Sie das rote Messkabel mit dem Tester und mit der Prüfspitze (6).
3. Verbinden Sie das schwarze Messkabel mit dem Tester und der Krokodilklemme.
4. Klemmen Sie die Krokodilklemme an einen geeigneten Massepunkt (Massekabel, Schraube,
etc.).
5. Drücken Sie die Taste "POWER", um das Messgerät (4) einzuschalten.
6. Drücken Sie die Taste "MODE", um in den Messmodus „Spannungsmessung“ zu wechseln.
Der Buchstabe "V" erscheint auf der LCD-Anzeige.
7. Die Messung mit der Prüfspitze (6) kann nun beginnen.
Im Beispiel ist eine Spannungsmessung am Sicherungssockel zu sehen.
8. Liegt während der Messung eine Spannung kleiner 1 Volt an, wird keine Spannung angezeigt.
9. Stimmt bei der Messung die Polarität nicht, zeigt das Display "ERR" an und der Summer ertönt.
Wechseln Sie die Anschlüsse der Prüfkabel und nehmen die Messung erneut vor.

BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Tel.: [phone]
Fax.: [phone]
[e-mail]
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
DURCHGANGSMESSUNG
1. Schalten Sie die Zündung am Fahrzeug aus.
2. Verbinden Sie das rote Messkabel mit dem Tester und mit der roten Krokodilklemme.
3. Verbinden Sie das schwarze Messkabel mit dem Tester und der schwarzen Krokodilklemme.
4. Drücken Sie die Taste "POWER", um das Gerät einzuschalten.
5. Drücken Sie die Taste "MODE", um in den Messmodus „Durchgangsmessung“ zu wechseln.
6. Die Messung mit den Krokodilklemmen kann nun beginnen, klemmen Sie dazu die elektrischen
Anschlüsse des zu messenden Bauteils an die 2 Krokodilklemmen.
7. Ist der gemessene Widerstand kleiner als 1 KOhm, wird "ERR" angezeigt und der Summer
ertönt. Dies deutet darauf hin, dass das Bauteil Durchgang hat.

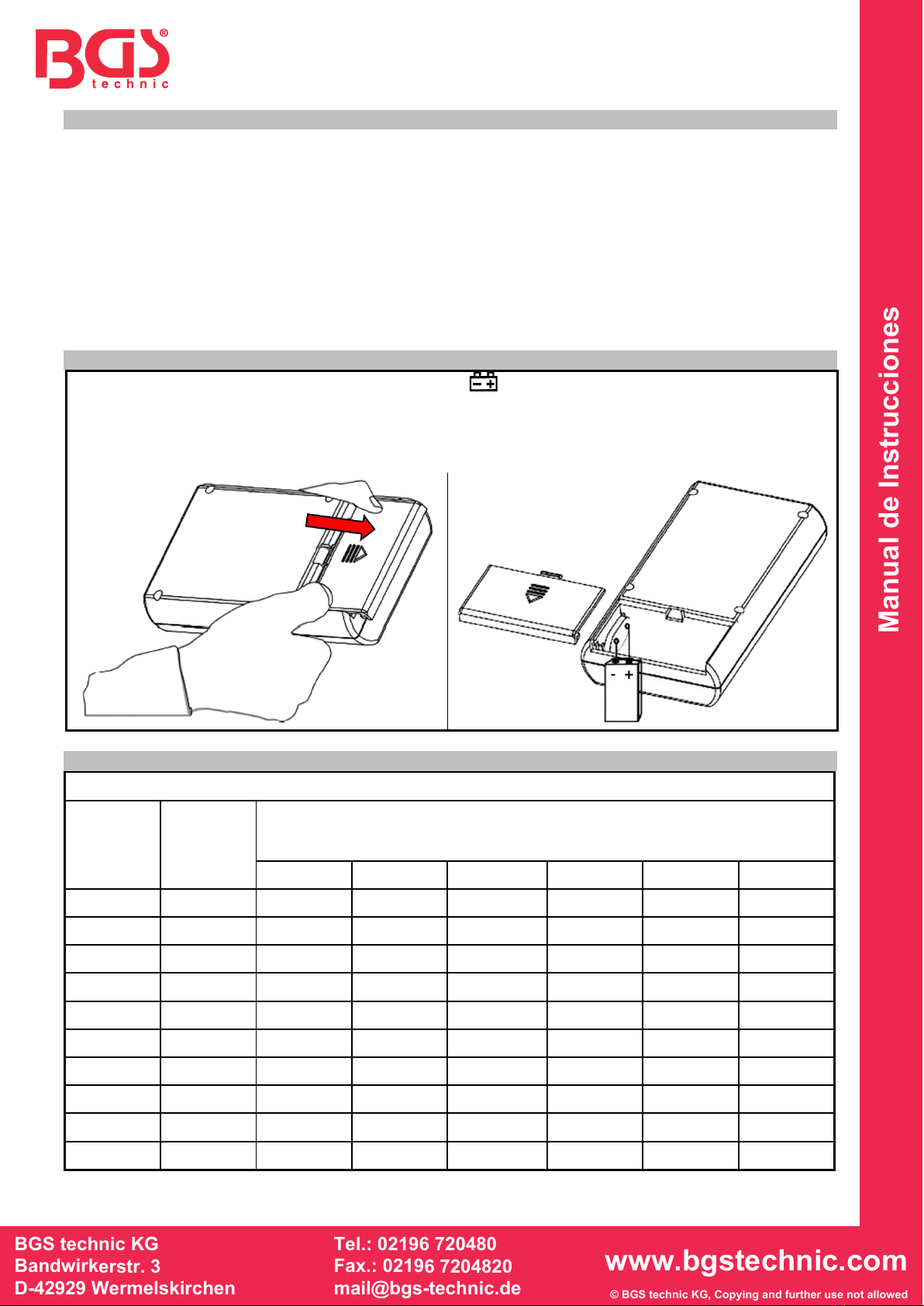

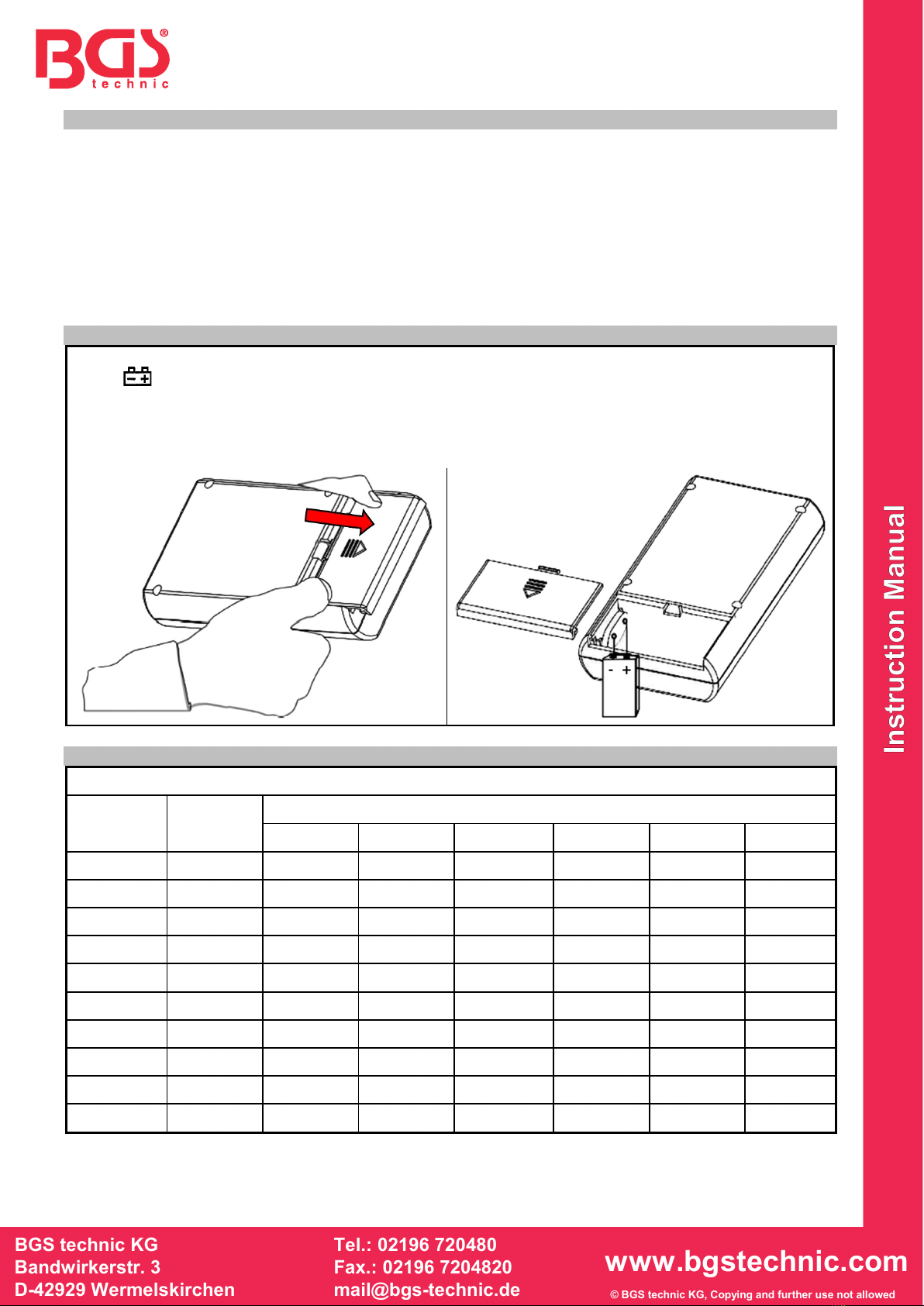

BATTERIE ERSETZEN
