SIKA EC RTD.2 User manual

Bewahren Sie diese Betriebsanleitung zum Nachschlagen auf.
Geben Sie diese Betriebsanleitung bei der Veräußerung des Gerätes mit.
© SIKA •Ba_EC-RTD.2 •12/2018 .

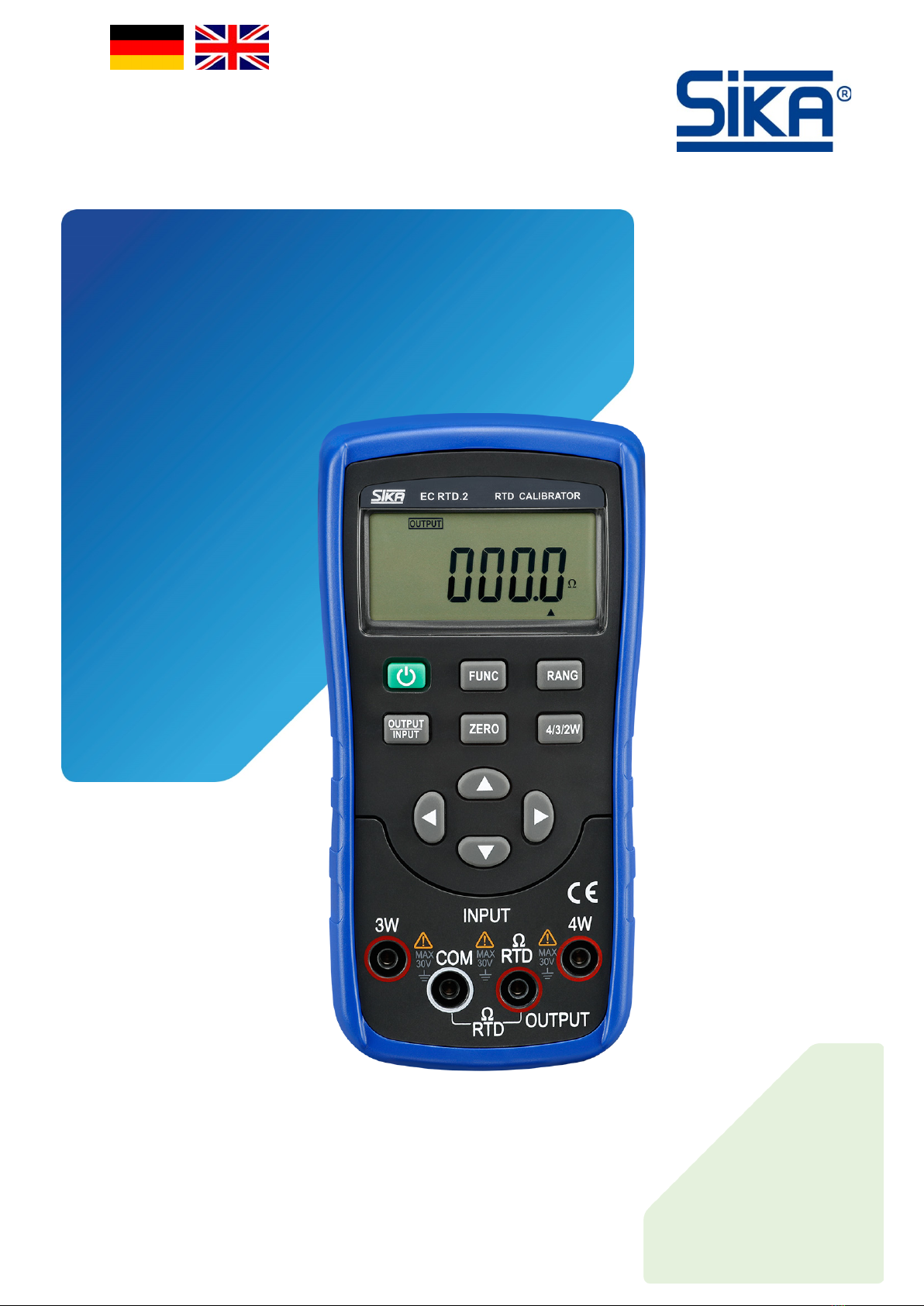

Monofunktions-Simulator Baureihe EC
Typ EC RTD.2
Betriebsanleitung
Betriebsanleitung
....................................................Seite 1 - 18
Operating manual
..................................................page 19 - 36

EC RTD.2
- 2 - © SIKA •Ba_EC-RTD.2 •12/2018
Inhaltsverzeichnis Seite
0Hinweise zur Betriebsanleitung....................................................................................3
1Gerätebeschreibung......................................................................................................4
1.1 Bestimmungsgemäßer Gebrauch ..............................................................................4
1.2 Haftungsausschluss....................................................................................................4
2Sicherheitshinweise ......................................................................................................5
3Übersicht und Funktionen.............................................................................................6
3.1 Beschreibung des Displays.........................................................................................6
4Batteriewechsel / Ein- und Ausschalten EC RTD.2......................................................7
5Ausgang EC RTD.2.........................................................................................................8
5.1 Widerstandsausgang ..................................................................................................9
6Messung ......................................................................................................................10
6.1 Widerstands- und RTD-Messung .............................................................................10
7Wartung und Reinigung...............................................................................................11
7.1 Reinigung ..................................................................................................................11
8Außerbetriebnahme und Entsorgung .........................................................................12
9Technische Daten........................................................................................................13
9.1 Kenndaten EC RTD.2.................................................................................................13
Urheberschutzvermerk:
Weitergabe sowie Vervielfältigung dieser Betriebsanleitung, Verwertung und Mitteilung seines Inhalts
sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz.
Alle Rechte für den Fall der Patent
-, Gebrauchsmuster- oder Geschmacksmustereintragung vorbe-
halten.

EC RTD.2 Hinweise zur Betriebsanleitung
Technische Änderungen vorbehalten - 3 -
0Hinweise zur Betriebsanleitung
•Die Betriebsanleitung richtet sich an Facharbeiter und angelernte Arbeitskräfte.
•Lesen Sie vor jedem Arbeitsschritt die dazugehörigen Hinweise sorgfältig durch und
halten Sie die vorgegebene Reihenfolge ein.
•Lesen Sie den Abschnitt „Sicherheitshinweise“ besonders aufmerksam durch.
Sollten Sie Probleme oder Fragen haben, wenden Sie sich an Ihren Lieferanten oder direkt
an:
Dr. Siebert & Kühn GmbH & Co. KG
Struthweg 7-9 • D - 34260 Kaufungen
[phone] • [phone]
[e-mail] • www.sika.net
Verwendete Gefahrenzeichen und Symbole:
VORSICHT! Elektrischer Strom!
Dieses Zeichen kennzeichnet Gefahren, die beim Umgang mit elektrischem Strom entstehen
können.
VORSICHT! Verletzungsgefahr!
Dieses Zeichen kennzeichnet Gefahren, die Personenschäden verursachen, die zu gesund-
heitlichen Schäden führen oder erheblichen Sachschaden verursachen können.
VORSICHT! Materialschaden!
Dieses Zeichen weist auf Handlungen hin, die mögliche Sach- und Umweltschäden verursa-
chen können.
BETRIEBSANLEITUNG BEACHTEN!
HINWEIS!
Dieses Zeichen gibt Ihnen wichtige Hin-
weise, Tipps oder Informationen.
KEIN HAUSMÜLL!
Das Gerät darf nicht zusammen mit
Hausmüll entsorgt werden.
Beachten und befolgen Sie die damit ge-
kennzeichneten Informationen.
Befolgen Sie die angegebenen Anweisun-
gen bzw. Handlungsschritte.
Halten Sie die Reihenfolge ein.

Überprüfen Sie die angegebenen Punkte o-
der Hinweise.
Verweis auf einen anderen Abschnitt, Doku-
ment oder Quelle.
•Gliederungspunkt.

Gerätebeschreibung EC RTD.2
- 4 - © SIKA •Ba_EC-RTD.2 •12/2018
1Gerätebeschreibung
Der EC RTD.2 ist ein tragbarer Monofunktions-Simulator, der für die Kalibrierung und War-
tung geeignet ist und entweder vor Ort oder im Labor eingesetzt werden kann. Er kann RTD-
Signale erzeugen und messen.
Durch die implementierten Geberfunktionen wird eine zur Einspeisung benötigte Kenngröße
nachgebildet und ein genau vorgegebener Wert am Ausgang dargestellt. Das unterscheidet
einen Signalkalibrator von den herkömmlichen Messfunktionen eines Multimeters.
Lieferumfang
Überprüfen Sie vor Gebrauch des Gerätes den Lieferumfang.
1x EC RTD.2.
1x Paar Industrie-Messleitungen (mit Krokodilklemmen).
1x Schutztasche.
1x Betriebsanleitung.
1.1 Bestimmungsgemäßer Gebrauch
Der Monofunktions-Simulator des Typs EC RTD.2 darf nur zum Erzeugen und Messen von
RTD-Signalen verwendet werden
Die Betriebssicherheit des gelieferten Gerätes ist nur bei bestimmungsgemäßer Verwendung
gewährleistet. Die angegebenen Grenzwerte (§ 9 "Technische Daten") dürfen keinesfalls
überschritten werden.
Dies gilt insbesondere für die Einhaltung der zulässigen Spannung an den Anschlüssen.
1.2 Haftungsausschluss
Für Schäden und Betriebsstörungen, die durch Montagefehler, nicht bestimmungsgemäßer
Verwendung oder Nichtbeachtung dieser Betriebsanleitung entstehen, wird keine Haftung
übernommen.

EC RTD.2 Sicherheitshinweise
Technische Änderungen vorbehalten - 5 -
2Sicherheitshinweise
Bevor Sie den EC RTD.2 installieren, lesen Sie diese Betriebsanleitung sorgfältig durch.
Werden die darin enthaltenen Anweisungen, insbesondere die Sicherheitshinweise nicht
beachtet, können Gefahren für Mensch, Umwelt, Gerät und Anlage die Folge sein.
Der EC RTD.2 entspricht dem aktuellen Stand der Technik. Dies betrifft die Genauigkeit, die
Funktionsweise und den sicheren Betrieb des Gerätes.
Um eine sichere Bedienung zu gewährleisten, ist sachkundiges und sicherheitsbewusstes
Verhalten der Bediener erforderlich.
SIKA gewährt persönlich oder durch entsprechende Literatur Hilfestellung für die Anwen-
dung der Produkte. Der Kunde prüft die Einsetzbarkeit des Produktes auf der Basis unserer
technischen Informationen. In kunden- und anwendungsspezifischen Tests überprüft der
Kunde die Eignung des Produktes für seinen Verwendungszweck. Mit dieser Prüfung gehen
Gefahr und Risiko auf unseren Kunden über; unsere Gewährleistung erlischt.
Qualifiziertes Personal:
Das Personal, das mit der Bedienung und der Instandhaltung des EC RTD.2 beauftragt
wird, muss die entsprechende Qualifikation aufweisen. Dies kann durch Schulung oder
entsprechende Unterweisung geschehen.
Dem Personal muss der Inhalt der vorliegenden Betriebsanleitung bekannt und jederzeit
zugänglich sein.
Allgemeine Sicherheitshinweise:
Betreiben Sie das Gerät nicht in der Nähe von entflammbaren oder explosiven Gasen so-
wie Dampf.
Legen Sie niemals mehr als 30 V zwischen zwei beliebigen Anschlüssen oder zwischen
einem beliebigen Anschluss und Masse an.
Das teilbare Gehäuse darf nur von einem qualifizierten Techniker entfernt werden.
Reinigen Sie das Gerät, indem Sie das Gehäuse mit einem feuchten Tuch und Reini-
gungsmittel regelmäßig abwischen; verwenden Sie keine ätzenden Lösungsmittel.
Für eine optimale Genauigkeit halten Sie eine Warmlaufphase von 5 Minuten vor dem Be-
trieb ein.
Spezielle Sicherheitshinweise:
Warnhinweise, die sich speziell auf einzelne Funktionsabläufe oder Tätigkeiten beziehen, fin-
den Sie vor den entsprechenden Stellen in dieser Betriebsanleitung.

Übersicht und Funktionen EC RTD.2
- 6 - © SIKA •Ba_EC-RTD.2 •12/2018
3Übersicht und Funktionen
LC-Display.
Funktion wählen.
Bereich wählen.
2/3/4-Leiter wählen.
Nullstellung.
Eingangs- / Ausgangsanschlüsse.
Ausgangswert einstellen ▲▼
Ausgabestellen wählen ◄►.
Eingang / Ausgang wählen
Ein-/ Aus-Taste.
3.1 Beschreibung des Displays
ON / OFF
Ausgangssignal ist ein- oder ausgeschaltet
OUTPUT
Ausgang ist aktiv
INPUT
Eingang ist aktiv
CAL
Kalibrierung ist aktiv
0 FS
Kalibrierung ist aktiv; Nullpunkt oder Messbereichsendpunkt befindet sich in
der Kalibrierung
Batterie ist schwach und muss ersetzt werden
Pt10, Pt100, Pt200,
Pt500, Pt1000, Cu50,
Cu10
RTD-Typ
Ω, °C, °F
Messeinheit des Ausgangswert
Aktueller Ausgangswert

EC RTD.2 Batteriewechsel / Ein- und Ausschalten EC RTD.2
Technische Änderungen vorbehalten - 7 -
4Batteriewechsel / Ein- und Ausschalten EC RTD.2
Wenn das Symbol auf dem Display erscheint, müssen die Batterien ausgetauscht wer-
den. Dieses Gerät wird mit zwei AA-Batterien (LR6) betrieben.
VORSICHT! Elektrischer Strom!
Um einen Stromschlag oder Personenschaden zu vermeiden:
Entfernen Sie alle Messleitungen vom Gerät bevor Sie das Batteriefach öffnen.
Schließen und verriegeln Sie den Batteriefachdeckel bevor Sie das Gerät verwenden.
VORSICHT! Batterietyp und Polarität beachten!
Werden beim Batteriewechsel Batterien eines anderen Typs verwendet oder die Batte-
rien falsch eingelegt, kann dies zu Schäden am Gerät führen.
Verwenden Sie beim Austausch nur neue Batterien des gleichen Typs (LR6 - AA).
Achten Sie beim Einlegen auf die richtige Polarität.
HINWEIS!
Entfernen Sie die Batterien, wenn das Gerät für längere Zeit nicht benutzt wird.
Beachten Sie beim Batteriewechsel die nachfolgenden Anweisungen (siehe Abbildung 4-1):
Schalten Sie das Gerät aus und ent-
fernen Sie alle Messleitungen von
den Anschlüssen.
Heben Sie den Kippständer auf der
Rückseite an.
Entfernen Sie die Batteriefachabde-
ckung mit einem Kreuzschlitz-
schraubendreher.
Entfernen Sie die alten Batterien.
Kein Hausmüll!
Batterien müssen entsorgt werden.
Legen Sie zwei neue Batterien ein.
!!! POLARITÄT beachten !!!
Setzen Sie den Deckel des Batterie-
fachs wieder ein, indem Sie sicher-
stellen, dass die Batteriepole die Kontaktpunkte des Gerätes berühren und einrasten.
Ziehen Sie die Schraube der Batteriefachabdeckung fest.
Abbildung 4-1

Ausgang EC RTD.2 EC RTD.2
- 8 - © SIKA •Ba_EC-RTD.2 •12/2018
Einschalten:
HINWEIS!
Um einen einwandfreien Betrieb zu gewährleisten, warten Sie bitte 5 Sekunden, bevor
Sie das Gerät nach dem Batteriewechsel einschalten.
Drücken Sie die Ein-Aus-Taste, um das Gerät einzuschalten.
Wenn das Gerät eingeschaltet ist, führt es intern eine Selbstdiagnose durch und der gesamte
Bildschirm wird angezeigt. Danach kann das Gerät in Betrieb genommen werden.
Ausschalten:
Drücken Sie die Ein-Aus-Taste für eine Sekunde, um das Gerät auszuschalten.
HINWEIS!
Um den korrekten Betrieb des Gerätes zu gewährleisten, empfiehlt es sich, das Gerät für
5 Sekunden auszuschalten und dann wieder einzuschalten.
Automatische Abschaltung:
Das Gerät schaltet sich automatisch nach 15 Minuten ohne Gebrauch ab. Sie können die au-
tomatische Abschaltung wie folgt deaktivieren:
1. Schalten Sie das Gerät aus.
2. Drücken Sie den Ein-/Aus-Taste, um das Gerät einzuschalten.
3. Wenn das LCD alle Inhalte anzeigt, drücken Sie die RANG-Taste.
Das Gerät wechselt in den Einstellmodus und das Symbol AP-XX erscheint auf der LCD-
Anzeige.
4. Drücken Sie die Taste ▼, um die Ausschaltfunktion zu aktivieren oder zu deaktivieren.
AP-OF bedeutet, dass die automatische Abschaltung deaktiviert ist.
AP-ON bedeutet, dass die automatische Abschaltung aktiviert ist.
5. Drücken Sie die 4/3/2W-Taste, um die Einstellung zu speichern.
6. Schalten Sie das Gerät wieder aus, um die Einstellfunktion zu verlassen.
5Ausgang EC RTD.2
Der Ausgangsanschluss des Gerätes kann Widerstände oder vom Benutzer eingestellte RTD-
Signale erzeugen.
VORSICHT! Materialschaden!
Wenn eine unzulässige Spannung an den Ausgangsanschluss angelegt wird, führt dies
zu Schäden an der internen Schaltung.
Legen Sie keine Spannung an den Ausgangsanschluss während des Betriebs an.

EC RTD.2 Ausgang EC RTD.2
Technische Änderungen vorbehalten - 9 -
5.1 Widerstandsausgang
HINWEIS!
Das Gerät erzeugt am Ausgangsanschluss (RTD/Ω) einen simulierten Widerstandswert
im Bereich von 400 Ωbis 4000 Ω. Das Ausgabeverfahren zur Simulation des Widerstan-
des besteht darin, dass das Gerät die entsprechende Spannung "Vx" entsprechend dem
vom zu kalibrierenden Messgerät erzeugten Erregerstrom "Ix" ausgibt. Da R (Sollwider-
stand) = Vx (Ausgangsspannung) / Ix (Erregerstrom) ist, muss das kalibrierte Gerät dem
Kalibrator einen Erregerstrom zuführen. Um den korrekten simulierten Ausgang von
400 Ωzu realisieren, sollte der Erregerstrom im Bereich von ± 0,5...± 3 mA liegen; bei ei-
nem simulierten Ausgang von 4000 Ωsollte der Erregerstrom im Bereich von
± 0,05...± 0,3 mA liegen.
HINWEIS!
Wenn der Ausgangswiderstand zur Kalibrierung 4-adrig ist, sollte der durch den Wider-
stand (ca. 0,1 Ω) der Messleitung verursachte Fehler berücksichtigt werden, wenn der
Anwender die Zweileiter-Anschlusstechnik verwendet. Das Gerät kann einen falschen
Widerstandswert erzeugen, wenn die Kapazität zwischen dem Ausgang und dem Mess-
gerät höher als 0,1 µf ist.
1. Stellen Sie sicher, dass OUTPUT auf dem
Display angezeigt wird. Falls nicht, drü-
cken Sie die Output/Input-Taste.
2. Drücken Sie die FUNC-Taste, um die Wi-
derstands- oder RTD-Funktion auszuwäh-
len.
3. Stecken Sie ein Ende der Messleitung in
den Ausgangsanschluss des Gerätes und
schließen Sie das andere Ende an den Ein-
gangsanschluss des Prüflings an wie in
Abbildung 5-1 dargestellt. (Die vom Gerät
bereitgestellte Messleitung kann als 4-
Leister-Systemausgang nach Kunden-
wunsch angeschlossen werden.).
4. Drücken Sie die RANG-Taste, um den Wi-
derstandsbereich oder den entsprechen-
den RTD-Typ auszuwählen.
5. Drücken Sie die Tasten ◄/ ►, um die eingestellten Ziffern für die Ausgabe auszuwäh-
len.
6. Drücken Sie die Tasten ▲/ ▼, um den Zahlenwert der eingestellten Ziffern zu ändern.
Halten Sie die Taste eine Sekunde lang gedrückt und der Wert ändert sich fortlaufend.
7. Drücken Sie die ZERO-Taste und der Ausgang wird auf 0 gesetzt.
Abbildung 5-1

Messung EC RTD.2
- 10 - © SIKA •Ba_EC-RTD.2 •12/2018

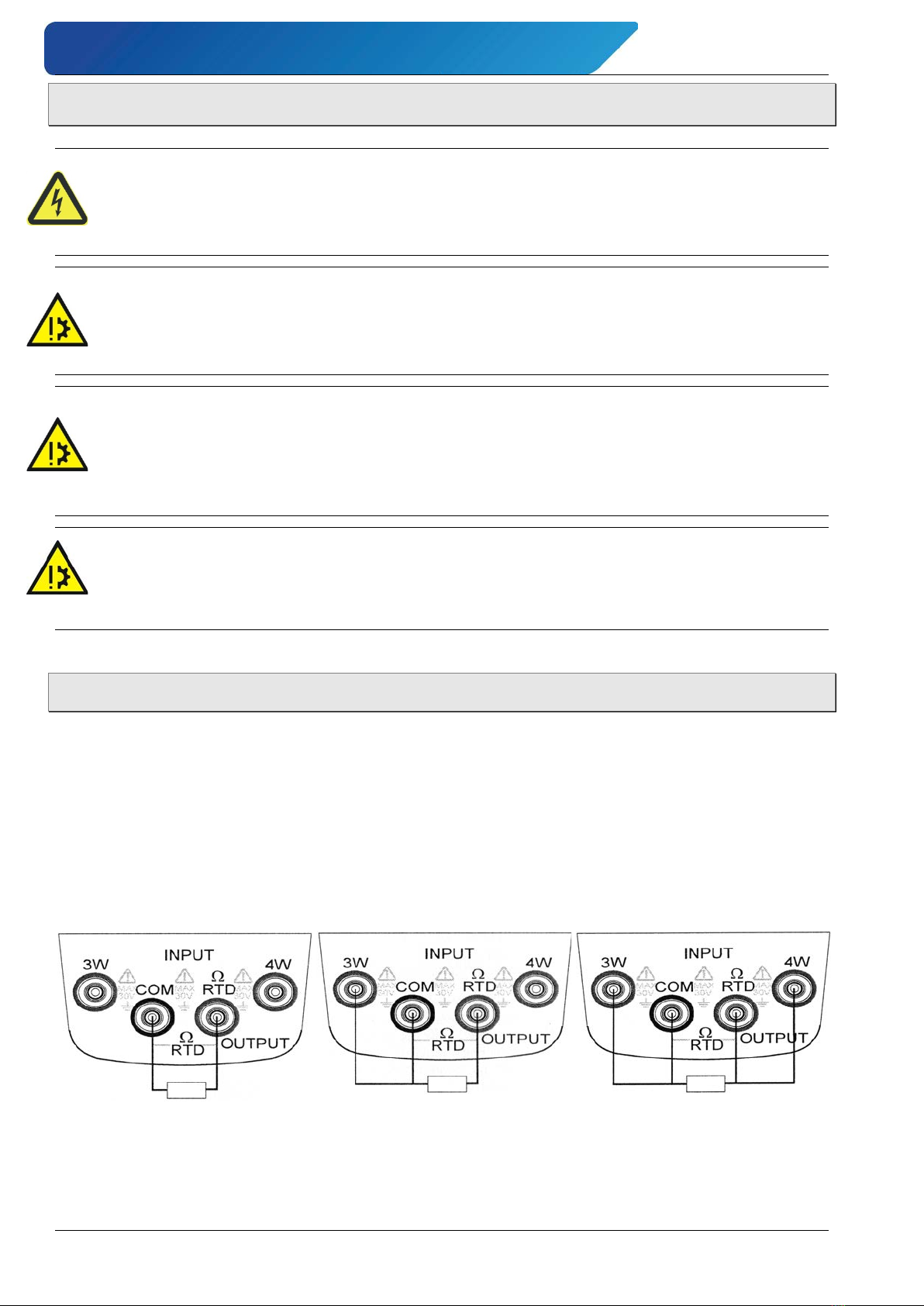

6Messung
VORSICHT! Verletzungsgefahr und Materialschaden!
Spannungen über 30 V führen zu möglichen Verletzungen und Schäden am Gerät.
Legen Sie niemals mehr als 30 V zwischen zwei beliebigen Anschlüssen oder zwi-
schen einem Anschluss und Masse an.
VORSICHT! Materialschaden!
Eine Überschreitung des Messbereichs führt zu möglichen Schäden am Gerät.
Legen Sie keine Spannung an den Eingangsanschluss, die den Messbereich über-
schreitet.
VORSICHT! Materialschaden!
Jede Verbindung mit einem Gerät ohne vorherige Unterbrechung der Stromversorgung
führt zu möglichen Schäden am Gerät.
Beim Anschluss an das Gerät sollte die Stromversorgung des Prüflings unterbrochen
werden.
VORSICHT! Materialschaden!
Achten Sie besonders darauf, dass das Stromsignal nicht an den Eingangsanschluss an-
geschlossen wird. Ein falscher Anschluss kann zu Schäden am Gerät und dem zu prü-
fenden Gerät führen.
6.1 Widerstands- und RTD-Messung
1. Stellen Sie sicher, dass INPUT auf dem Display angezeigt wird. Falls nicht, drücken Sie
die Output/Input-Taste.
2. Drücken Sie die FUNC-Taste, um die Widerstands- oder RTD-Funktion auszuwählen.
3. Drücken Sie die 4/3/2W-Taste, um die Anzahl der Leiter auszuwählen.
4. Stecken Sie ein Ende der Messleitung in den Ausgangsanschluss des Gerätes und
schließen Sie das andere Ende an den Eingangsanschluss des Prüflings an wie in Abbil-
dungen 6-1, 6-2 und 6-3 dargestellt.
Abbildung 6-1:
2-Leiter-Messung
Abbildung 6-2:
3-Leiter-Messung
Abbildung 6-3:
4-Leiter-Messung

EC RTD.2 Wartung und Reinigung
Technische Änderungen vorbehalten - 11 -
5. Drücken Sie die RANG-Taste, um den Widerstandsbereich oder den entsprechenden
RTD-Typ auszuwählen.
Das Gerät startet die Messung und zeigt "000.00" an. Anschließend wird das Messergebnis
angezeigt. Die Aktualisierungsrate beträgt zweimal pro Sekunde und wenn der Messwert den
Messbereich überschreitet, zeigt das LC-Display "OL" an.
7Wartung und Reinigung
Der Monofunktions-Simulator Typ EC RTD.2 ist wartungsfrei und kann auch nicht vom An-
wender repariert werden. Bei einem Defekt muss das Gerät ausgetauscht oder zur Repara-
tur an den Hersteller zurückgeschickt werden.
Lediglich die Batterien müssen regelmäßig ausgetauscht werden.
VORSICHT! Materialschaden!
Beim Öffnen des Geräts können wichtige Teile oder Komponenten beschädigt werden.
Öffnen Sie niemals das Gerät oder führen selbst Reparaturen durch.
WICHTIG! Batterien entfernen!
Bei längerer Nichtbenutzung des Gerätes sollten die Batterien aus dem Gerät entfernt
werden, damit es nicht zu Auslaufschäden kommt.
7.1 Reinigung
Reinigen Sie den EC RTD.2 mit einem trockenen oder leicht angefeuchteten, weichen Tuch.
Verwenden Sie keine scharfen Gegenstände oder aggressive Reinigungsmittel beim Reini-
gen.
Wichtig! Reinigen Sie die Anschlüsse!
Schmutz oder Feuchtigkeit können die Messwerte beeinträchtigen:
Schalten Sie das Gerät aus und entfernen Sie alle Messleitungen.
Entfernen Sie Schmutz aus den Anschlüssen durch vorsichtiges Schütteln.
Reinigen Sie jeden Anschluss mit einem in Alkohol getränkten Wattestäbchen.

Außerbetriebnahme und Entsorgung EC RTD.2
- 12 - © SIKA •Ba_EC-RTD.2 •12/2018
8Außerbetriebnahme und Entsorgung
Vor der Außerbetriebnahme:
Überprüfen Sie vor der Außerbetriebnahme, ob
der EC RTD.2 ausgeschaltet ist.
Außerbetriebnahme:
Entfernen Sie alle Messleitungen.
Entsorgung:
Konform zu den Richtlinien 2011/65/EU (RoHS) und 2012/19/EU (WEEE)* muss das Gerät se-
parat als Elektro- und Elektronikschrott entsorgt werden.
Kein Hausmüll!
Das EC RTD.2 besteht aus unterschiedlichen Werkstoffen. Es sollte nicht zusammen mit
Hausmüll entsorgt werden.
Führen Sie den EC RTD.2 der lokalen Wiederverwertung zu
oder
schicken Sie den EC RTD.2 zur Entsorgung an den Lieferanten bzw. SIKA zurück.
* WEEE-Reg.-Nr.: DE 25976360

EC RTD.2 Technische Daten
Technische Änderungen vorbehalten - 13 -
9Technische Daten
Bei kundenspezifischen Ausführungen können technische Daten gegenüber den Angaben
dieser Anleitung abweichen. Bitte beachten Sie die Angaben auf dem Typenschild.
Genauigkeit angegeben bei 23 °C ±5 °C & 75 % r. F. für einen Zeitraum von einem Jahr nach
der Kalibrierung.
9.1 Kenndaten EC RTD.2
Kenndaten EC RTD.2
Ausgang
Widerstand (400 Ω)
-Ausgangsbereich
-Auflösung
-Genauigkeit*
-Anmerkungen
0,0…400,0 Ω
0,1 Ω
± (0,05 % vom Messwert + 0,2 Ω)
Hinweis 1 & 2
Widerstand (4000 Ω)
-Ausgangsbereich
-Auflösung
-Genauigkeit*
-Anmerkungen
0…4000 Ω
1 Ω
± (0,05 % vom Messwert + 2 Ω)
Hinweis 1
RTD (Cu10)
-Ausgangsbereich
-Auflösung
-Genauigkeit*
-Anmerkungen
-10…250 °C
0,1 °C
± (0,05 % vom Messwert + 0,6 °C)
Hinweis 1 & 3
Verwendet Pt(385)
RTD (Cu50)
-Ausgangsbereich
-Auflösung
-Genauigkeit*
-Anmerkungen
-50,0…150,0 °C
0,1 °C
± (0,05 % vom Messwert + 0,6 °C)
Hinweis 1 & 3
Verwendet Pt(385)
RTD (Pt10 (385))
-Ausgangsbereich
-Auflösung
-Genauigkeit*
-Anmerkungen
-200,0…850,0 °C
0,1 °C
± (0,05 % vom Messwert + 0,6 °C)
Hinweis 1 & 3
Verwendet Pt(385)
* Die Genauigkeit beinhaltet nicht den Leitungswiderstand.
Hinweis 1: Der Erregerstrom ist eingestellt als: 0,5...±3 mA ± 0,5...±3 mA
Hinweis 2: Wenn der Erregerstrom auf ±0,1...0,5 mA eingestellt ist, fügen Sie dem Fehler zusätzlich
0,1 Ωhinzu.
Hinweis 3: Wenn der Erregerstrom auf ±0,1...0,5 mA eingestellt ist, fügen Sie dem Fehler zusätzlich
0,5 °C hinzu.

Technische Daten EC RTD.2
- 14 - © SIKA •Ba_EC-RTD.2 •12/2018
Kenndaten EC RTD.2
RTD (Pt100 (385))
-Ausgangsbereich
-Auflösung
-Genauigkeit*
-Anmerkungen
-200.0…850.0 °C
0.1 °C
± (0,05 % vom Messwert + 0,6 °C)
Hinweis 1 & 3
Verwendet Pt(385)
RTD (Pt200 (385))
-Ausgangsbereich
-Auflösung
-Genauigkeit*
-Anmerkungen
-200,0…630 °C
0,1 °C
± (0,05 % vom Messwert + 0,6 °C)
Hinweis 4
Verwendet Pt(385)
RTD (Pt500 (385))
-Ausgangsbereich
-Auflösung
-Genauigkeit*
-Anmerkungen
-200,0…630 °C
0,1 °C
± (0,05 % vom Messwert + 0,6 °C)
Hinweis 4
Verwendet Pt(385)
RTD (Pt1000 (385))
-Ausgangsbereich
-Auflösung
-Genauigkeit*
-Anmerkungen
-200,0…630 °C
0,1 °C
± (0,05 % vom Messwert + 0,6 °C)
Hinweis 4
Verwendet Pt(385)
Eingang
Widerstand (500 Ω)
-Eingangsbereich
-Auflösung
-Genauigkeit*
-Anmerkungen
0,0…500,0 Ω
0,1 Ω
± (0,05 % vom Messwert + 0,2 Ω)
Hinweis 5 & 6
Widerstand (5000 Ω)
-Eingangsbereich
-Auflösung
-Genauigkeit*
-Anmerkungen
0…5000 Ω
1 Ω
± (0,05 % vom Messwert + 2 Ω)
Hinweis 5 & 6
* Die Genauigkeit beinhaltet nicht den Leitungswiderstand.
Hinweis 1: Der Erregerstrom ist eingestellt als: 0,5...±3 mA ± 0,5...±3 mA
Hinweis 2: Wenn der Erregerstrom auf ±0,1...0,5 mA eingestellt ist, fügen Sie dem Fehler zusätzlich
0,1 Ωhinzu.
Hinweis 3: Wenn der Erregerstrom auf ±0,1...0,5 mA eingestellt ist, fügen Sie dem Fehler zusätzlich
0,5 °C hinzu.
Hinweis 4: Der Erregerstrom ist auf± 0,05...±0,3 mA eingestellt.
Hinweis 5: Messstrom: ca. 1 mA
Hinweis 6: Leerlaufspannung: ca. 2.5 V

EC RTD.2 Technische Daten
Technische Änderungen vorbehalten - 15 -
Kenndaten EC RTD.2
Eingang
RTD (Cu10)
-Eingangsbereich
-Auflösung
-Genauigkeit*
-Anmerkungen
-10,0…250,0 Ω
0,1 C
± (0,05 % vom Messwert + 0,6 °C)
Hinweis 7 & 8
RTD (Cu50)
-Eingangsbereich
-Auflösung
-Genauigkeit*
-Anmerkungen
-50,0…150,0 Ω
0,1 Ω
± (0,05 % vom Messwert + 0,6 °C)
Hinweis 7 & 8
RTD (Pt10 (385))
-Eingangsbereich
-Auflösung
-Genauigkeit*
-Anmerkungen
-200,0…850,0 Ω
0,1 Ω
± (0,05 % vom Messwert + 0,6 °C)
Hinweis 7 & 8
RTD (Pt1000 (385))
-Eingangsbereich
-Auflösung
-Genauigkeit*
-Anmerkungen
-200,0…850,0 Ω
0,1 Ω
± (0,05 % vom Messwert + 0,6 °C)
Hinweis 7 & 8
RTD (Pt200 (385))
-Eingangsbereich
-Auflösung
-Genauigkeit*
-Anmerkungen
-200…630 Ω
0,1 Ω
± (0,05 % vom Messwert + 0,6 °C)
Hinweis 9
RTD (Pt500 (385))
-Eingangsbereich
-Auflösung
-Genauigkeit*
-Anmerkungen
-200…630 Ω
0,1 Ω
± (0,05 % vom Messwert + 0,6 °C)
Hinweis 9
RTD (Pt1000 (385))
-Eingangsbereich
-Auflösung
-Genauigkeit*
-Anmerkungen
-200…630 Ω
0,1 Ω
± (0,05 % vom Messwert + 0,6 °C)
Hinweis 9
Hinweis 7: Der Erregerstrom ist eingestellt als: ±0.5…±3 mA
Hinweis 8: Wenn der Erregerstrom auf ±0,1...0,5 mA eingestellt ist, fügen Sie dem Fehler zusätzlich
0,5 °C hinzu.
Hinweis 9: Der Erregerstrom ist eingestellt als ± 0.05…±0.3 mA

Technische Daten EC RTD.2
- 16 - © SIKA •Ba_EC-RTD.2 •12/2018
Kenndaten EC RTD.2
Elektrische Kenndaten
Versorgungsspannung
Batterie 2 x1.5 VDC AA (LR6 –AA), Alkaline (Mignon)
Batterielaufzeit
ca. 25 h
Max. erlaubte Spannung
30 V
(zwischen zwei beliebigen Anschlüssen oder zwischen einem be-
liebigen Anschluss und Masse)
Umgebungsbedingungen und Prozessgrößen
Betriebstemperatur
0…50 °C
Relative Luftfeuchtigkeit im Betrieb
≤80 % r. F.
Lagertemperatur
-10…55 °C
Relative Luftfeuchtigkeit während
Lagerung
≤90 % r. F.
Temperaturkoeffizient
0.1×(gekennzeichnete Genauigkeit )%/°C
（
5 °C…18 °C,
28 °C…40 °C）
Abmessungen (LxBxT)
180×90×47 mm (mit Schutzhülle)
Gewicht
ca. 500 g

EC RTD.2
Technische Änderungen vorbehalten - 17 -
Für Ihre Notizen

EC RTD.2
- 18 - © SIKA •Ba_EC-RTD.2 •12/2018
Mess- und Sensortechnik
Durchflussmesstechnik
Test- und Kalibriertechnik
SIKA Dr. Siebert & Kühn GmbH & Co. KG
Struthweg 7–9
34260 Kaufungen Deutschland
[phone]
[phone]
[e-mail]
www.sika.net

Please keep this operating manual for future reference.
If the device is resold, please provide the operating manual along with it.
© SIKA •Ba_EC-RTD.2 •12/2018 .
Monofunction simulator series EC
Type EC RTD.2
Operating manual
Betriebsanleitung
....................................................Seite 1 - 18
Operating manual
..................................................page 19 - 36

EC RTD.2
- 20 - © SIKA •Ba_EC-RTD.2 •12/2018
Table of contents page
0About this operating manual.......................................................................................21
1Device description .......................................................................................................22
1.1 Intended use..............................................................................................................22
1.2 Exclusion of liability ..................................................................................................22
2Safety instructions.......................................................................................................23
3Overview and Functions ..............................................................................................24
3.1 Display description....................................................................................................24
4Battery replacement and power-on/off EC RTD.2......................................................25
5Output from EC RTD.2 .................................................................................................26
5.1 Resistance output .....................................................................................................27
6Instrument Measurement ...........................................................................................28
6.1 Measuring resistance and thermal resistance (RTD) ..............................................28
7Maintenance and cleaning ..........................................................................................28
7.1 Cleaning.....................................................................................................................29
8Decommissioning and disposal ..................................................................................30
9Technical data .............................................................................................................31
9.1 Characteristics EC RTD.2..........................................................................................31
Copyright notice:
The reproduction, distribution and utilization of this operating manual as well as the communication of
its contents to others without express authorization is prohibited. Offenders will be held liable for the
payment of damages.
All rights reserved in the event of the grant of a patent, utility model or design.
